Beambox II - Guía de sustitución del carro lineal del eje X

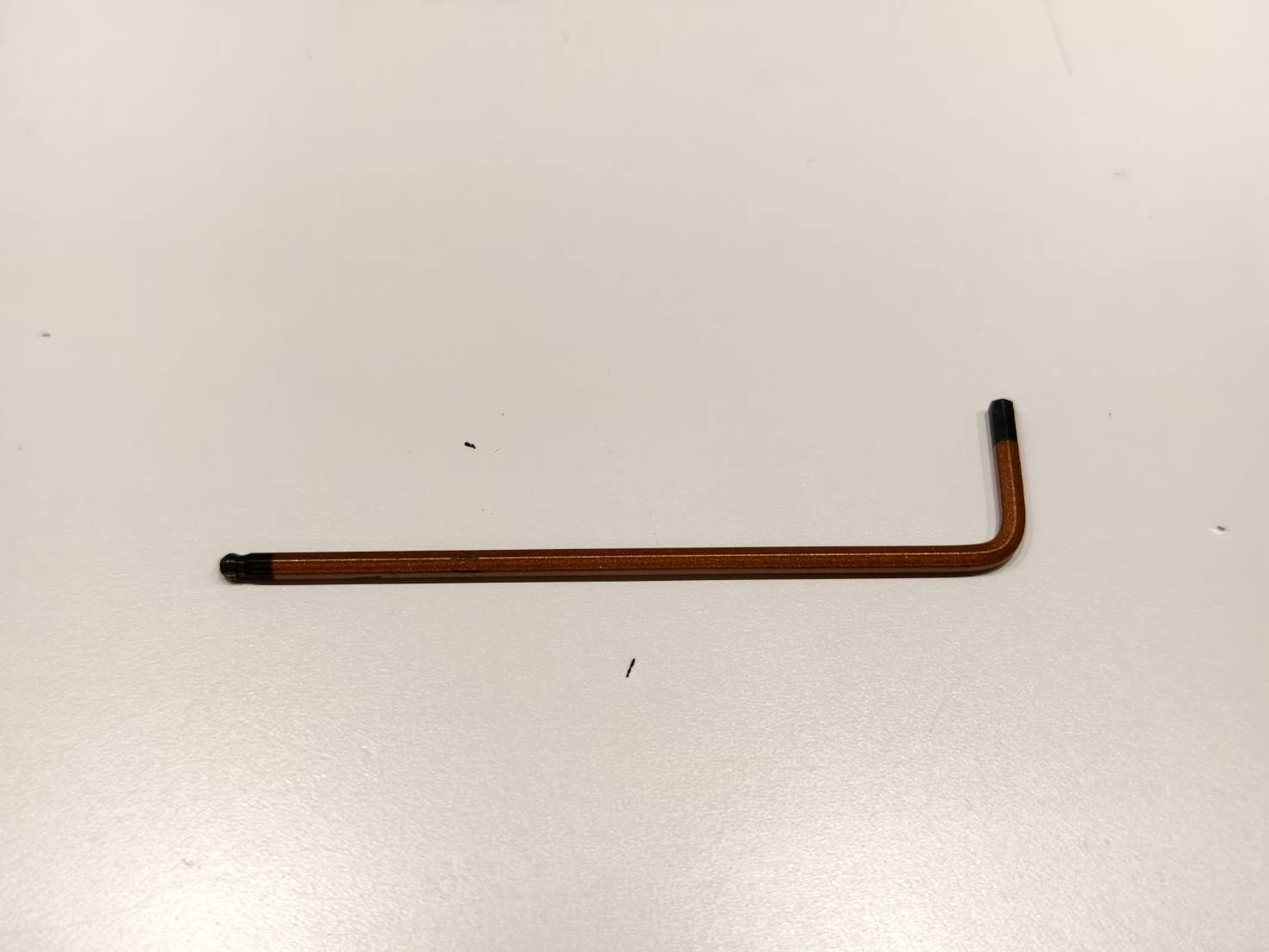

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

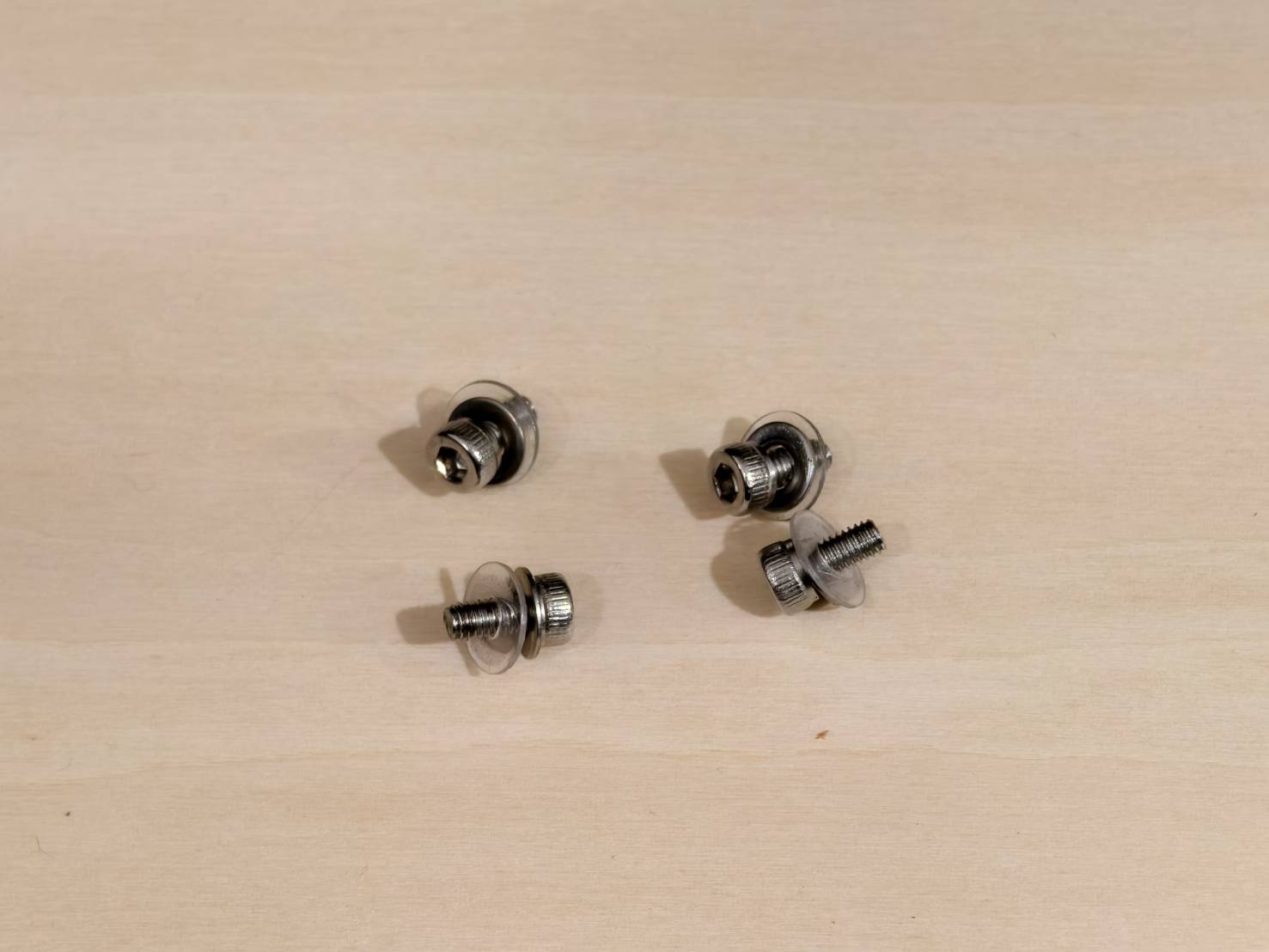

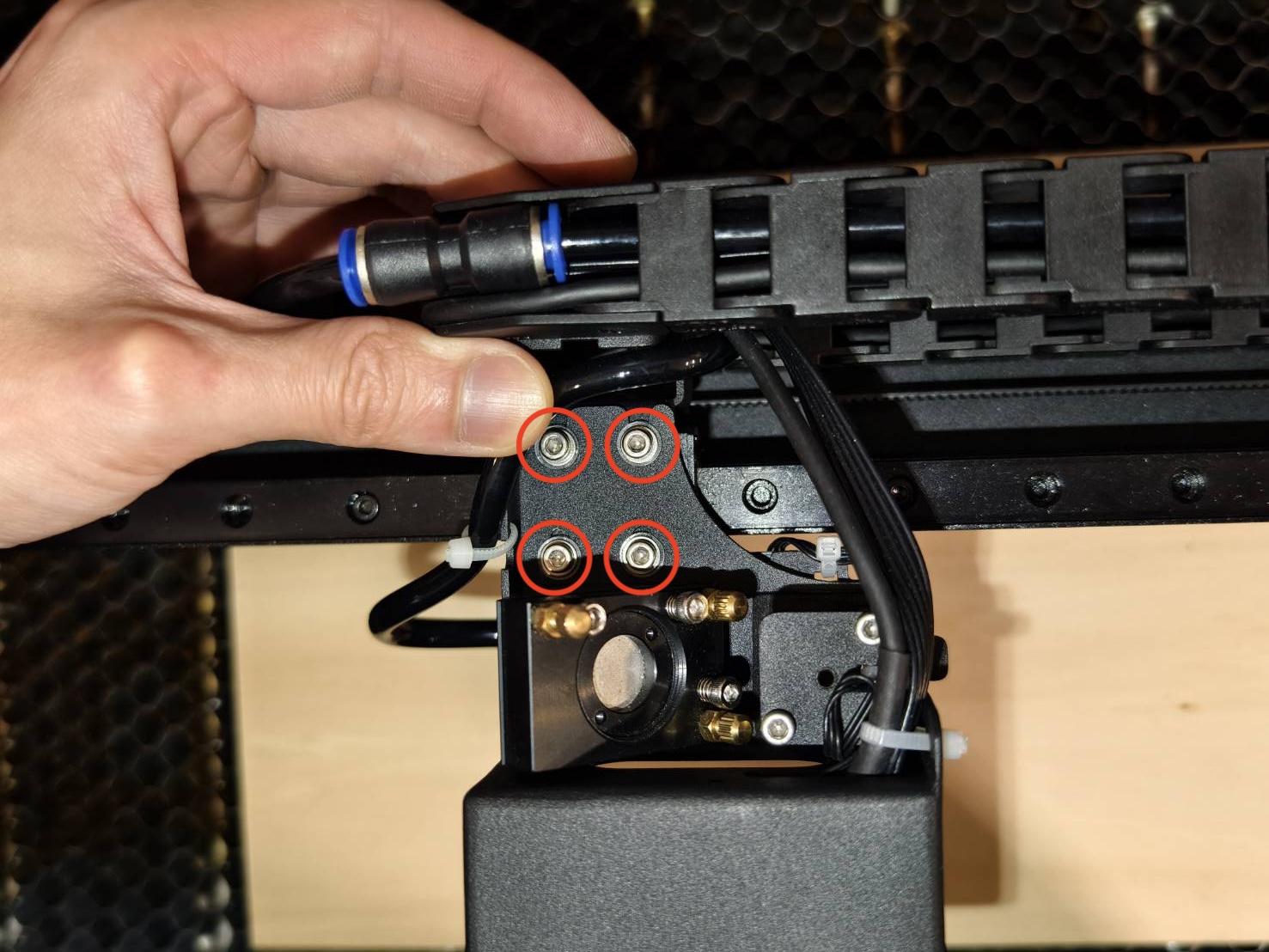

Retire los cuatro tornillos para separar el cabezal láser del carro del eje X. Asegúrese de conservar las arandelas o separadores de los tornillos tras retirarlos.

Paso 3

Retire los tornillos que sujetan el carro lineal del eje X.

Paso 4

Instale el nuevo carro. Asegúrese de que el carro no se salga del raíl.

Paso 5

Vuelva a instalar el cabezal láser en el eje X.
