Beambox II - Sustitución del interruptor redondo (color plateado)

FLUX Support Team

9 de abril de 2025 09:37
Actualización

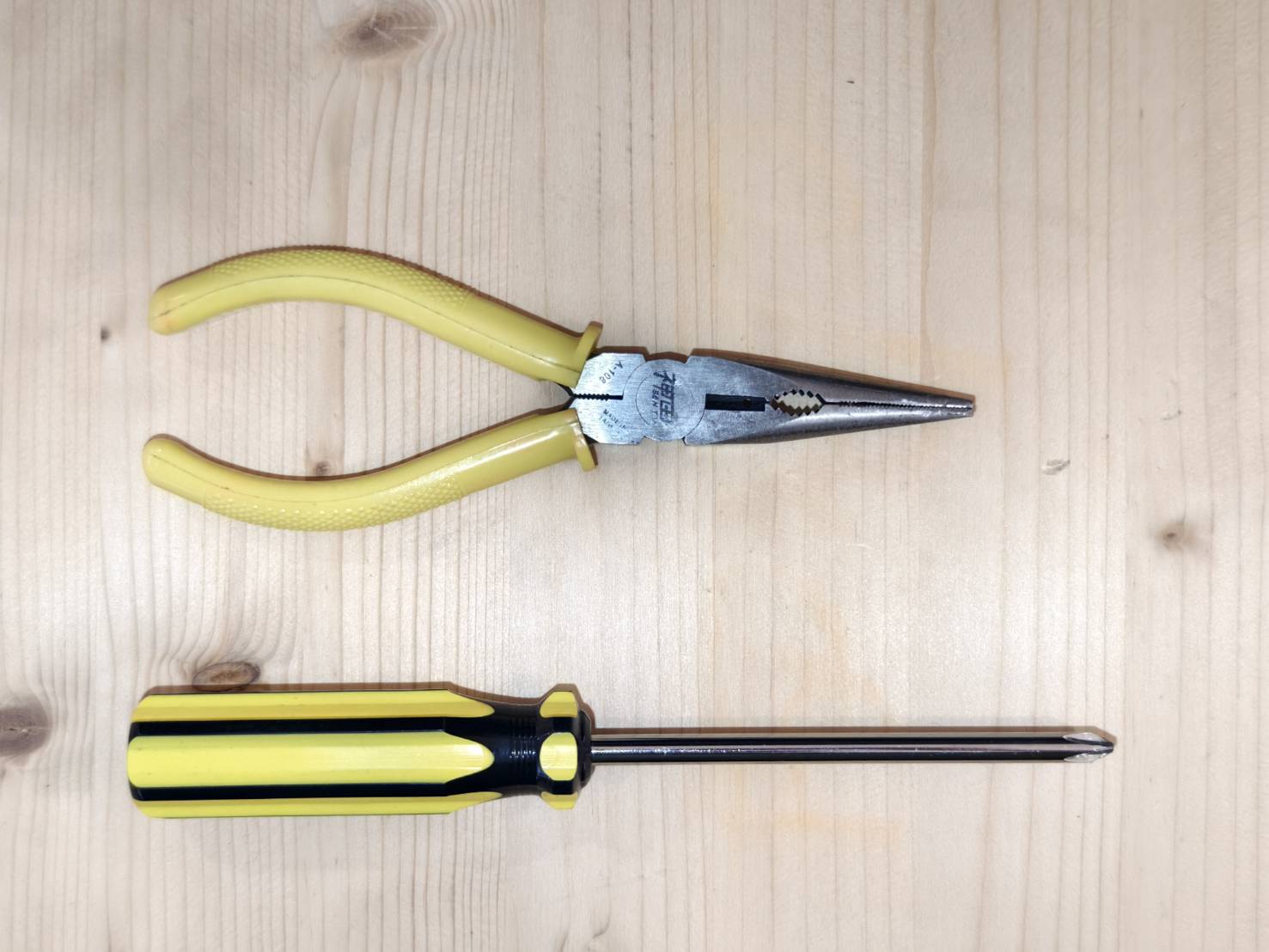

Herramientas

1	Alicates
2	Destornillador de estrella

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Abra la cubierta lateral para acceder al interior de la máquina.

Utilice un destornillador de estrella para retirar la cubierta.

Paso 3

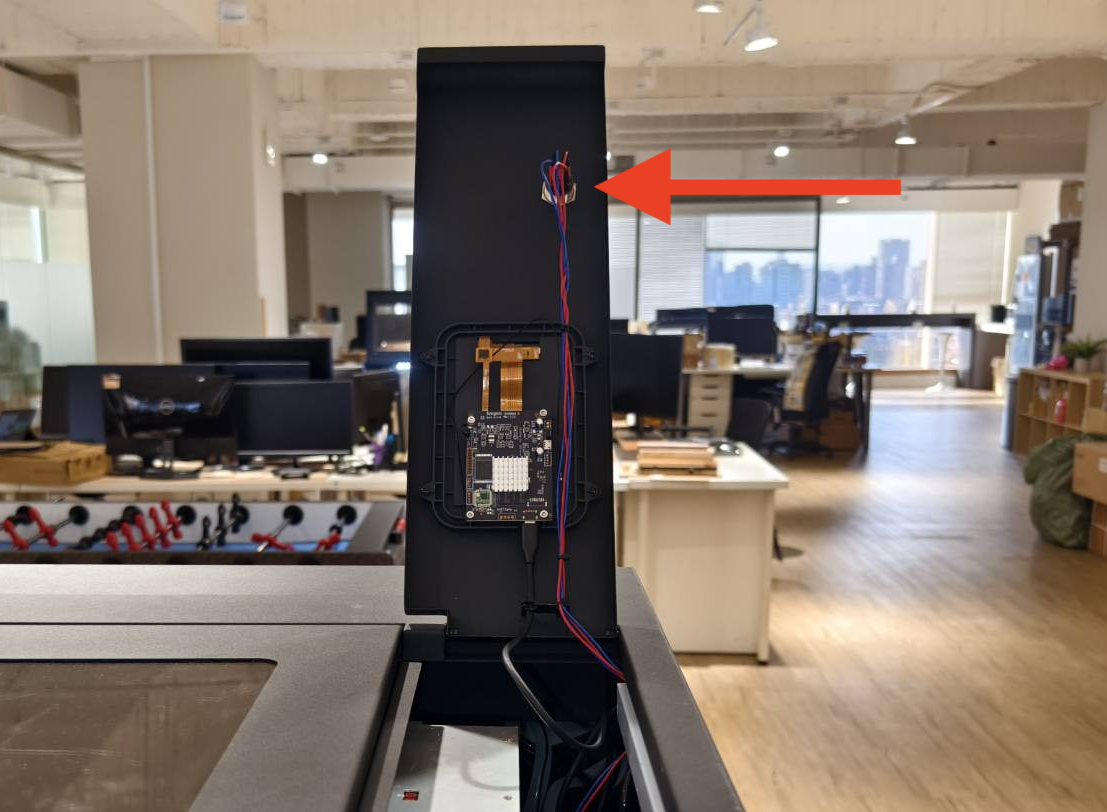

El interruptor se encuentra aquí.

Desconecte los cables del interruptor redondo.

Paso 4

Retire el interruptor redondo desenroscando la tuerca que lo sujeta.

Paso 5

Instale el nuevo interruptor redondo enroscando la tuerca que lo sujeta.

Paso 6

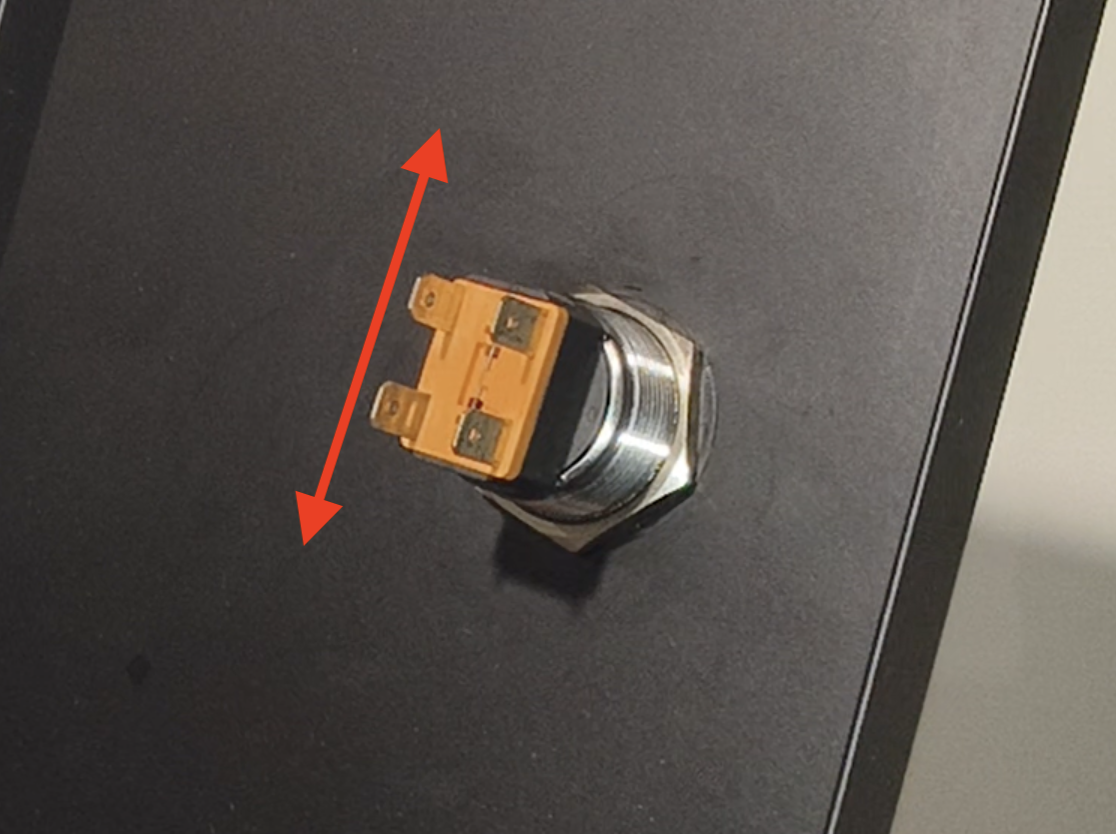

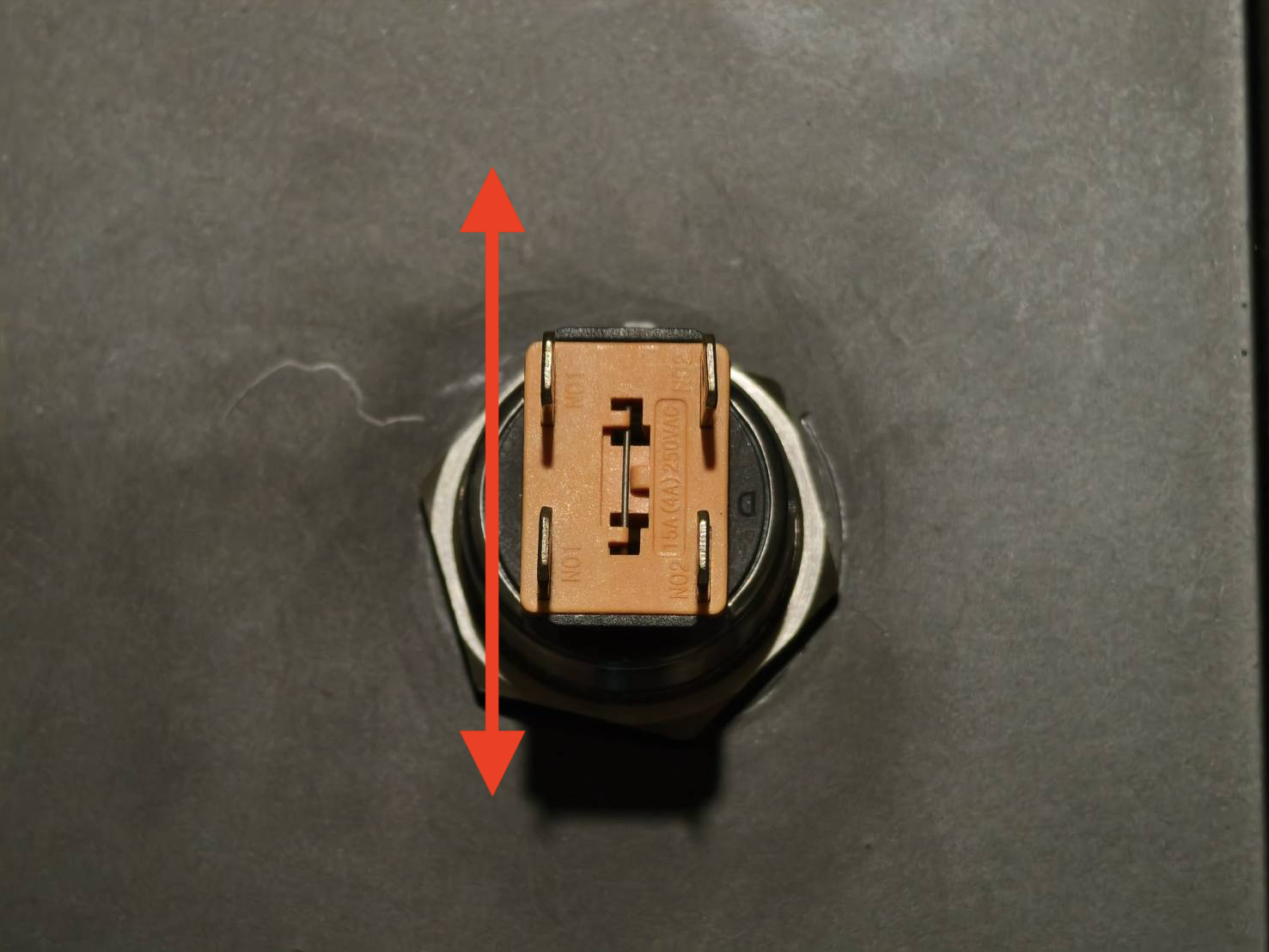

Asegúrese de que la parte posterior del interruptor quede fijada en la misma dirección que se muestra en la imagen siguiente.
(La parte trasera del interruptor es rectangular y los lados largos estarán en posición vertical.)

Paso 7

Conecte los cables a los pines del interruptor.

Demostración.

Asegúrese de que los cables del mismo color estén en los mismos lados (solo izquierda y derecha).

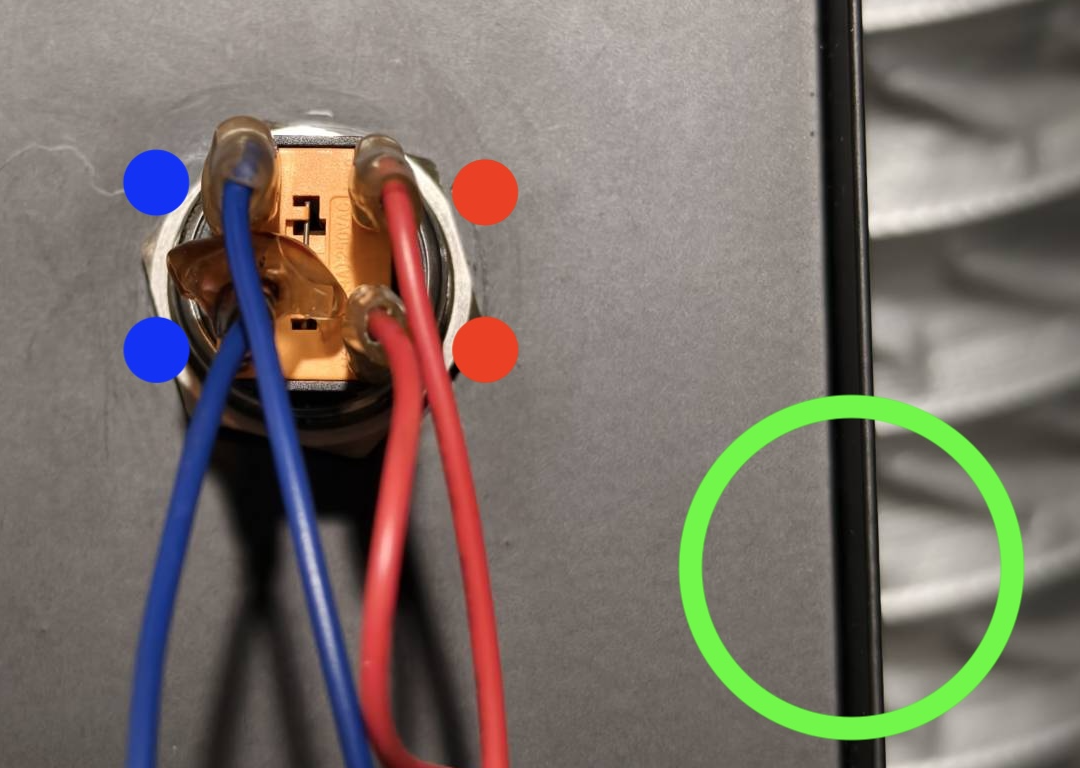

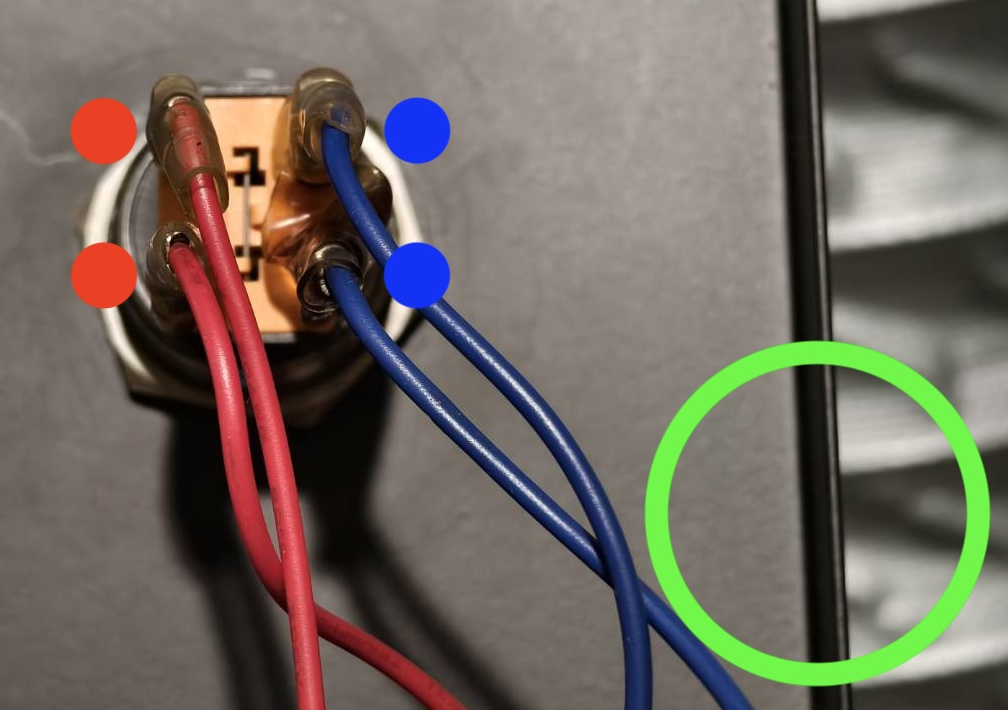

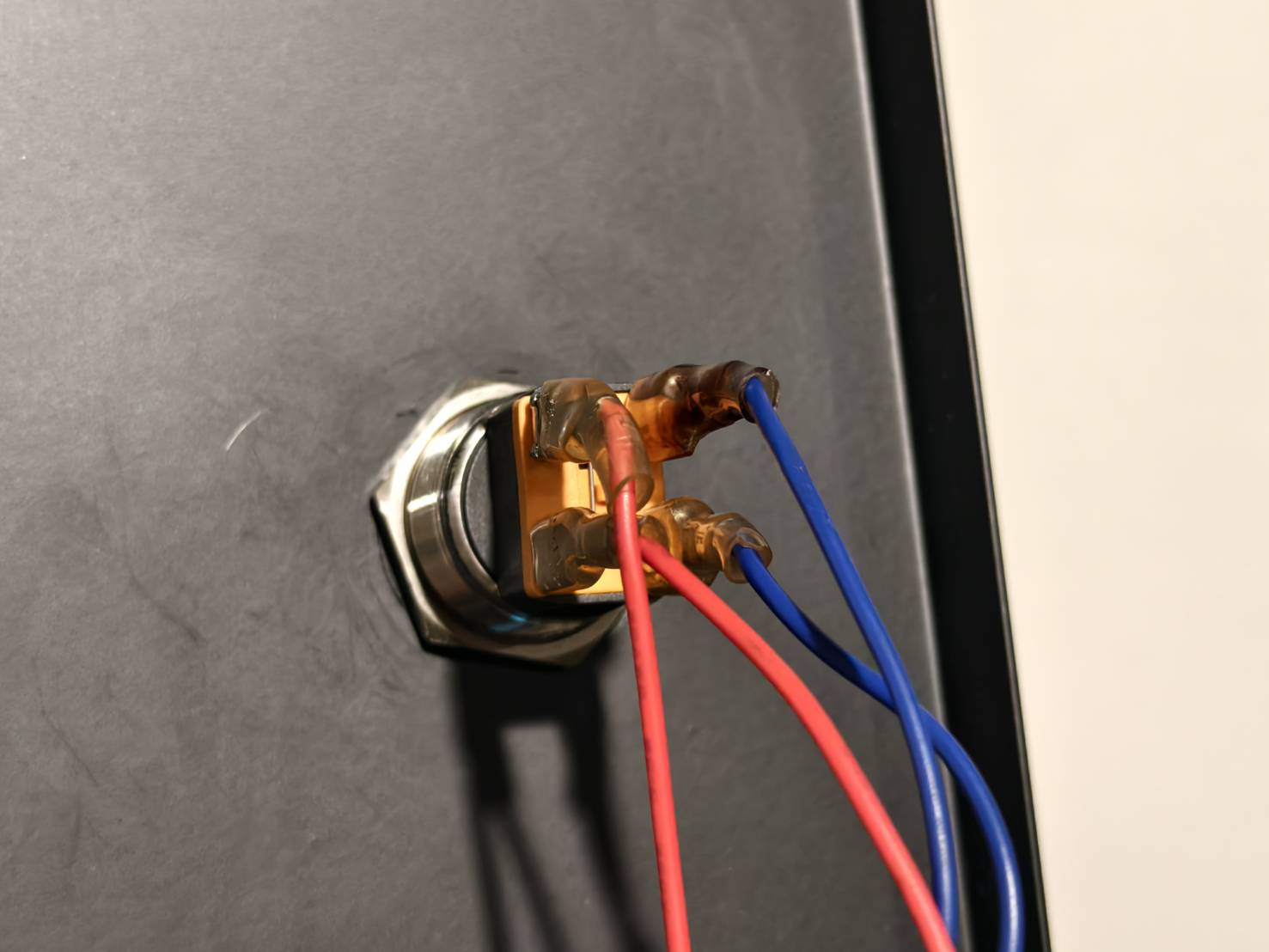

Ejemplo correcto

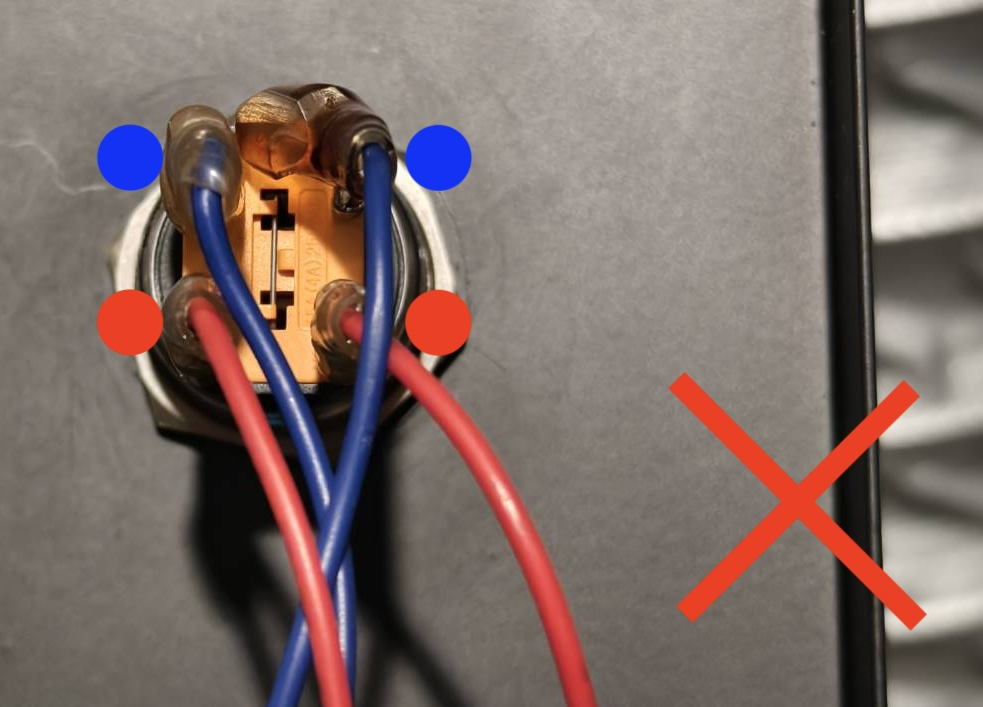

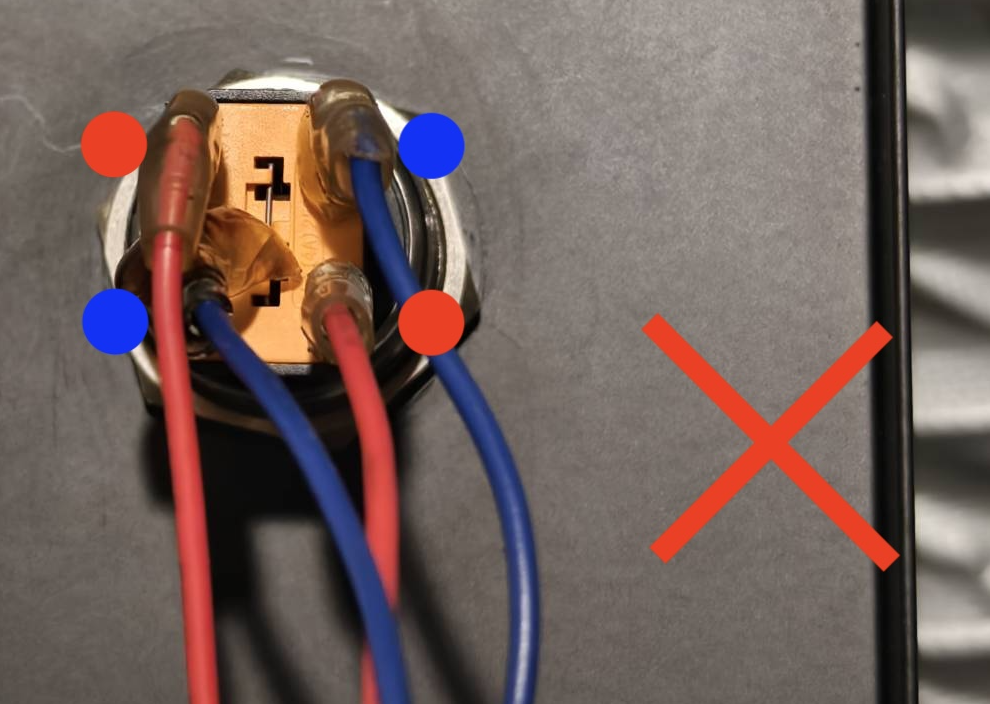

Ejemplos incorrectos

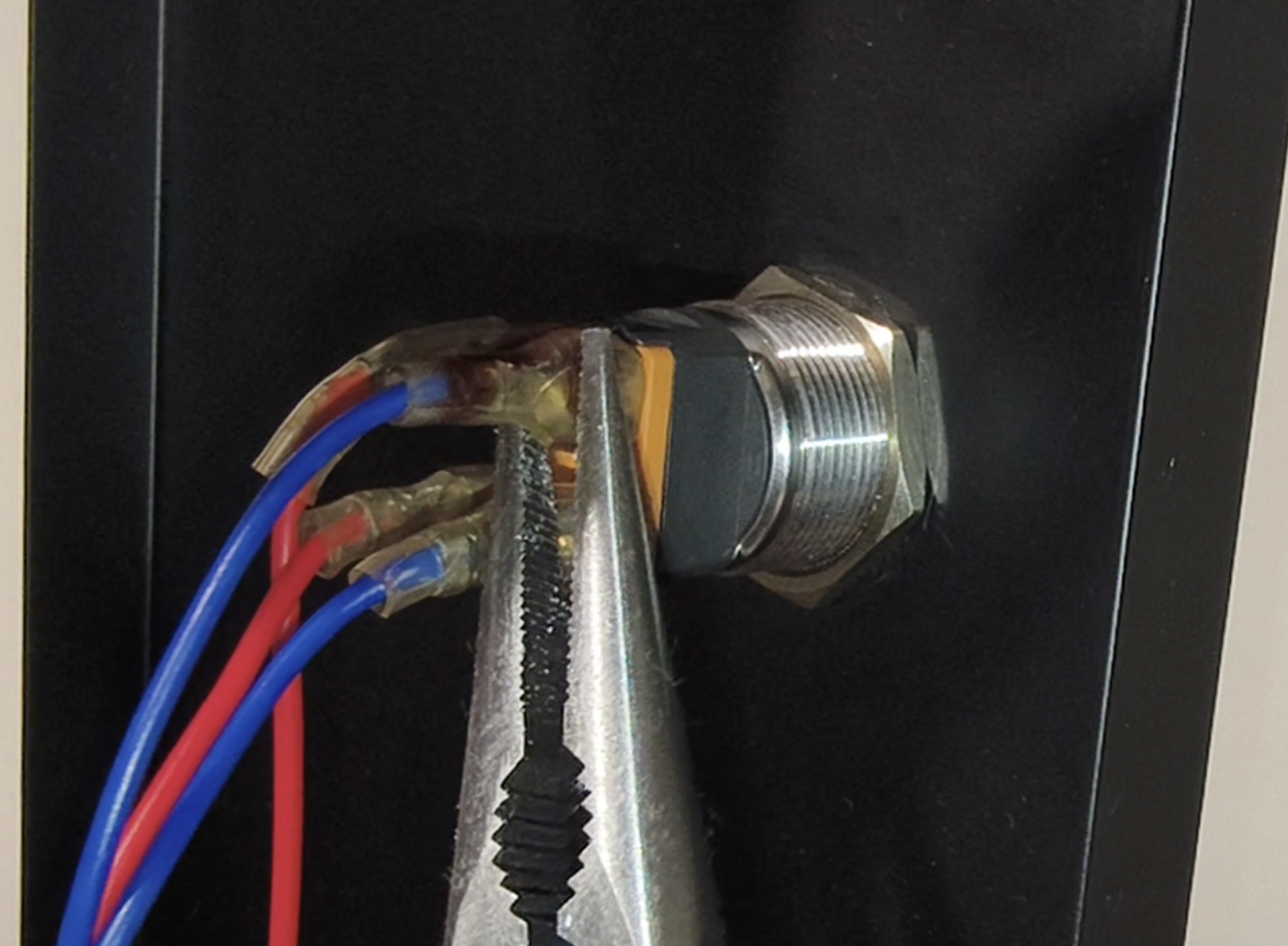

Después de conectar y verificar que la posición de los colores es correcta, utilice los alicates para fijar los cables de forma segura.

Advertencia:
La máquina puede sufrir daños si conecta los cables en las posiciones incorrectas.
Por lo tanto, antes de pasar al siguiente paso, asegúrese y verifique que las posiciones de los cables sean como en los ejemplos correctos mostrados anteriormente.

Paso 8

Cierre la cubierta lateral y apriete el tornillo.
