Beambox II - Sustitución del interruptor basculante – Ayuda de FLUX

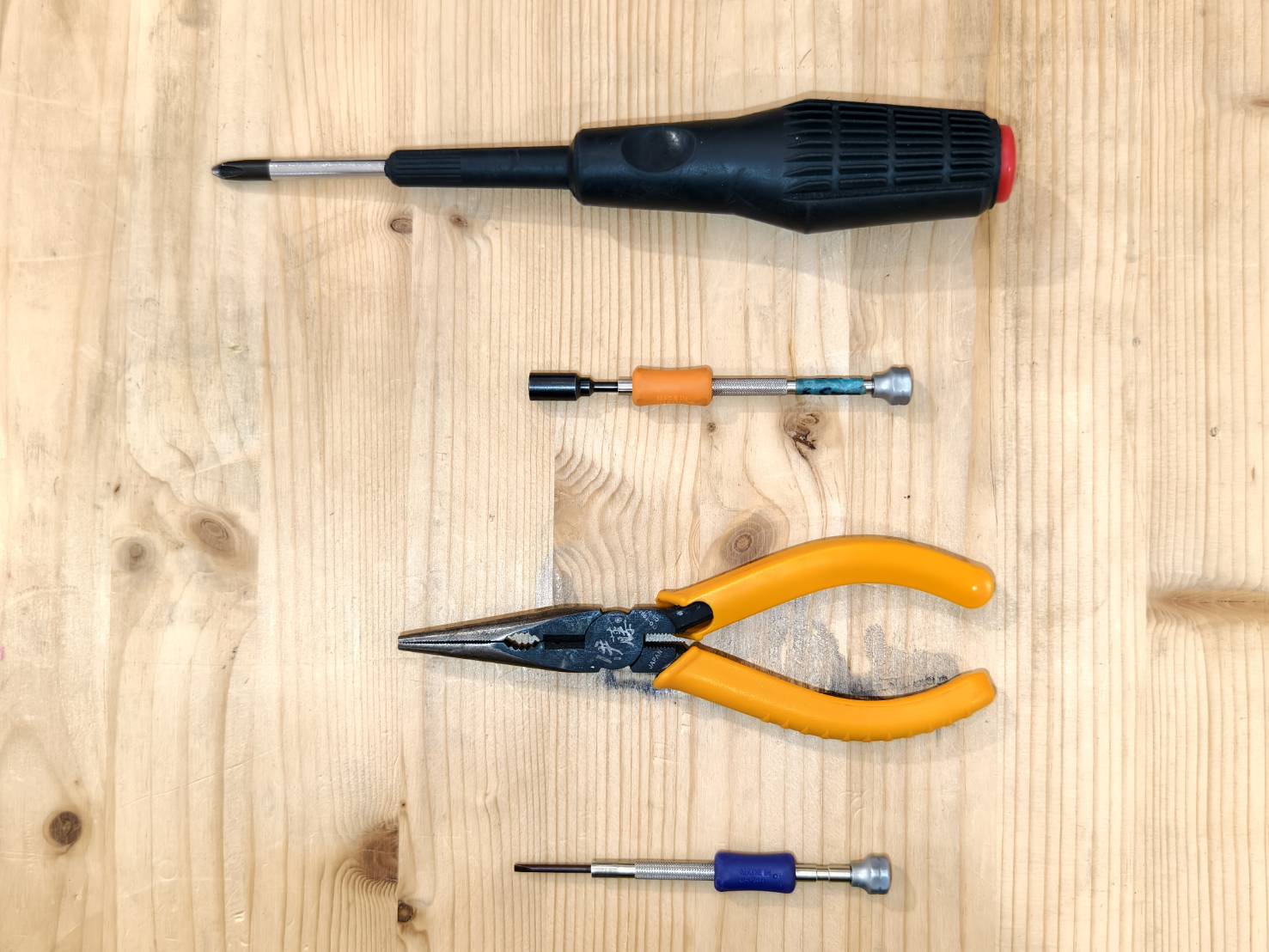

Herramientas

1	Destornillador Phillips
2	Llave de vaso de 5,5 mm (pequeña)
3	Alicates
4	Destornillador plano (pequeño)
5	Linterna (opcional)

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Utilice un destornillador para quitar los tornillos de la parte trasera de la máquina. A continuación, podrá abrir la cubierta posterior.

Paso 3

Desconecte los cables del tubo láser y de la fuente de alimentación del láser.
Introduzca el cable de la fuente de alimentación del láser en el orificio.
Cierre la cubierta trasera

Paso 4

Abra la cubierta lateral para ver el interior de la máquina.

Utilice un destornillador de estrella para abrir la cubierta.

Paso 5

Desconecte los cables.

Paso 6

Utilice una llave de tubo o una llave fija de 5,5 mm para retirar las dos tuercas y guárdelas en un lugar seguro para su uso posterior.

Paso 7

Afloje la tuerca superior derecha. No es necesario retirar este tornillo por completo.

Paso 8

Extraiga la fuente de alimentación y colóquela en un lugar seguro.

Paso 9

Afloje la tuerca inferior derecha. No es necesario retirar este tornillo por completo.

Paso 10

Después de aflojar la última tuerca, debería poder retirar la fuente de alimentación. Guárdela en un lugar seguro para su posterior montaje.

Paso 11

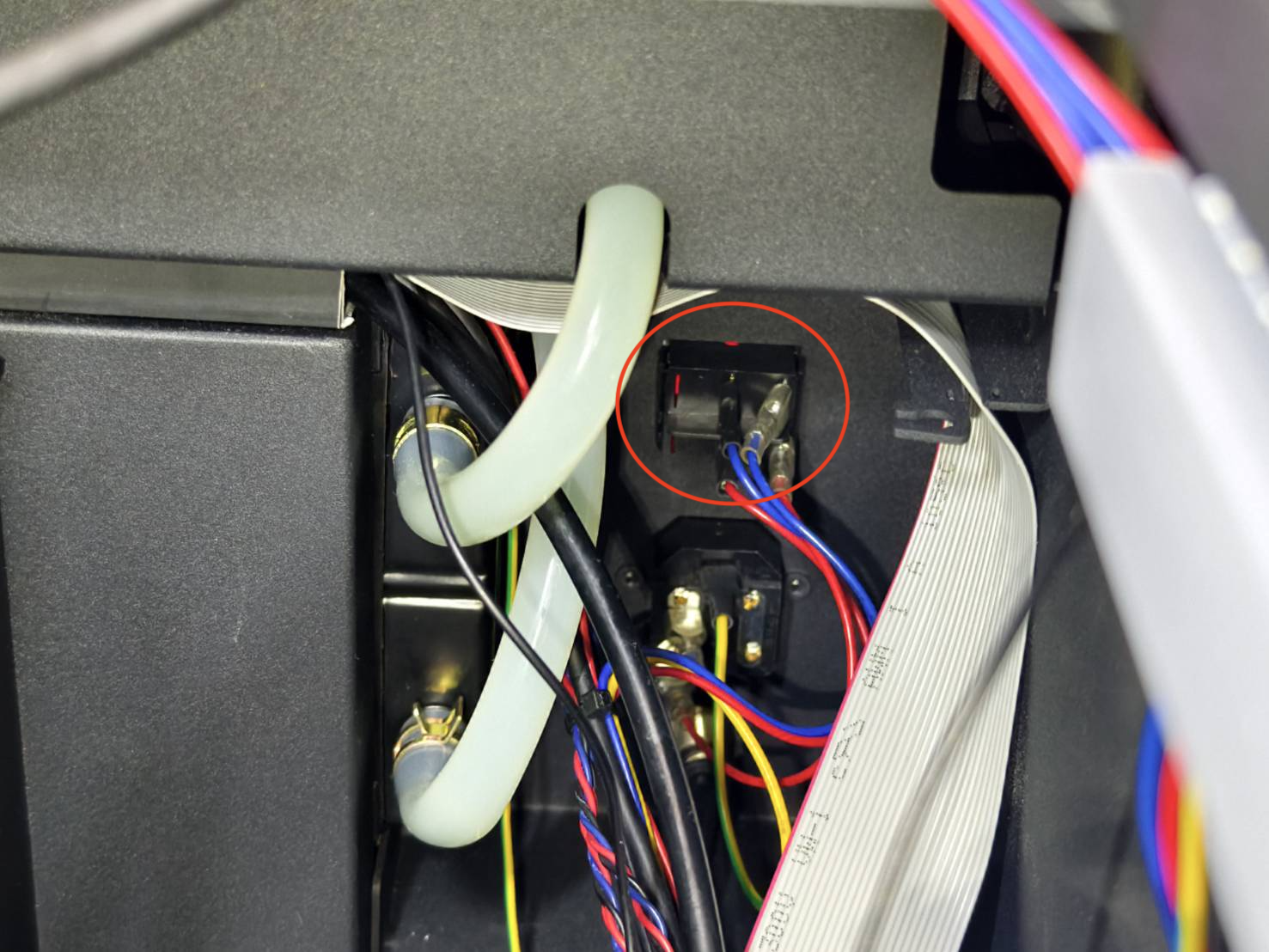

Localice la parte posterior del interruptor basculante dentro de la máquina.

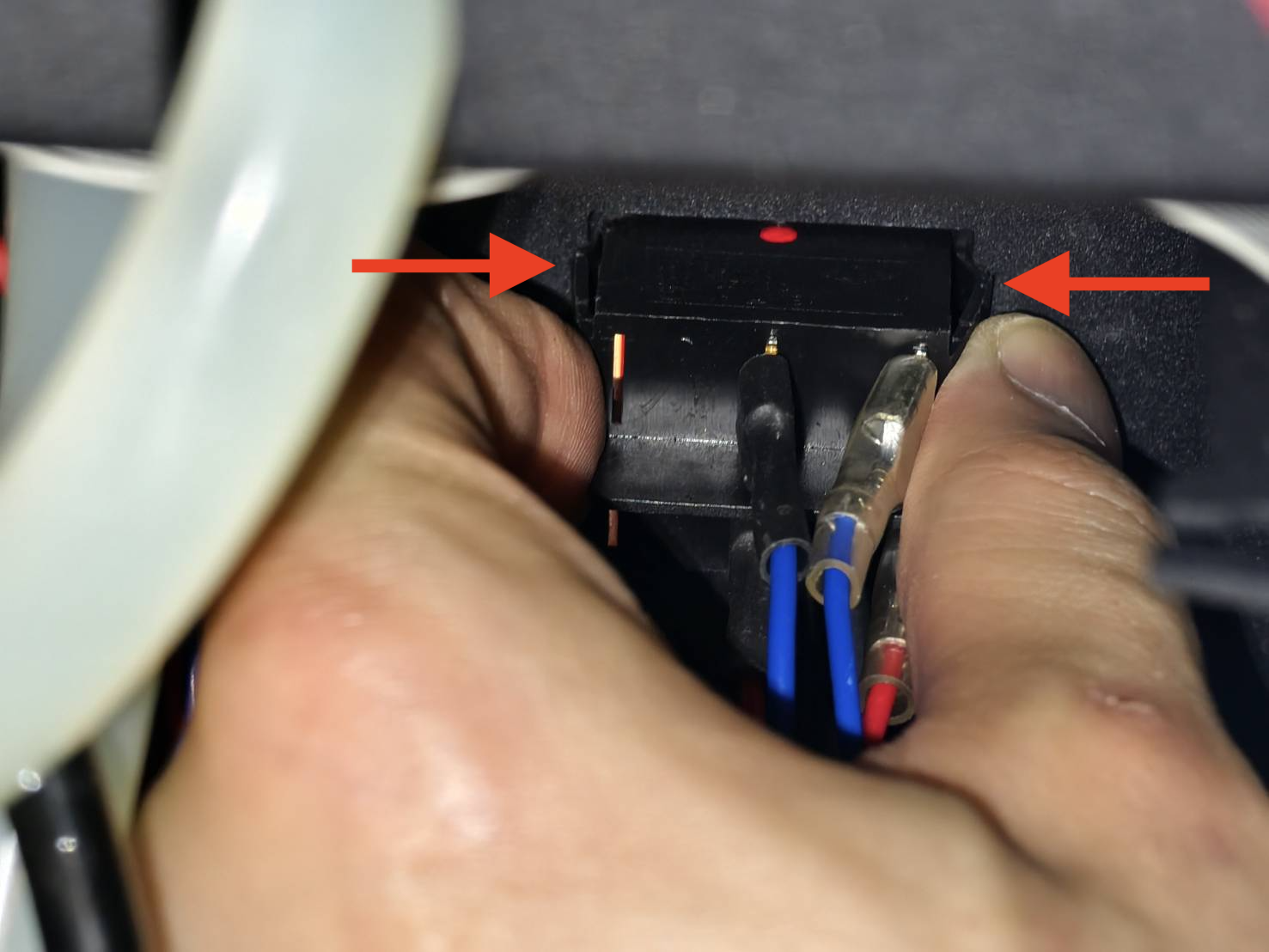

Intente empujar ligeramente el interruptor hacia fuera. Debe presionar los laterales del interruptor con los dedos; a continuación, podrá empujarlo y moverlo.

Paso 12

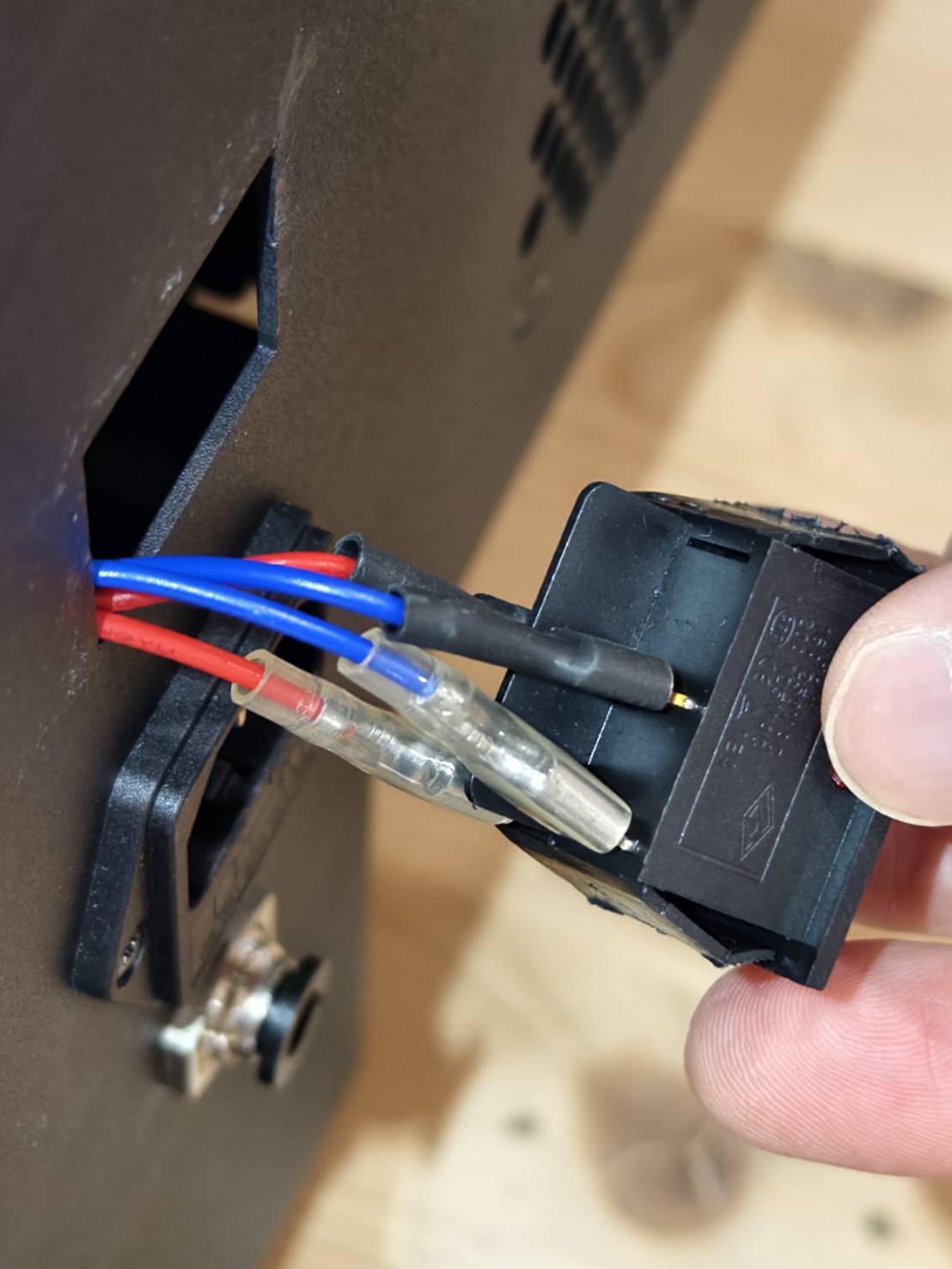

Mientras empuja el interruptor hacia fuera con una mano, utilice un destornillador plano con la otra para hacer palanca y extraerlo.

Paso 13

Haga fotos para asegurar la posición de cada cable.

Paso 14

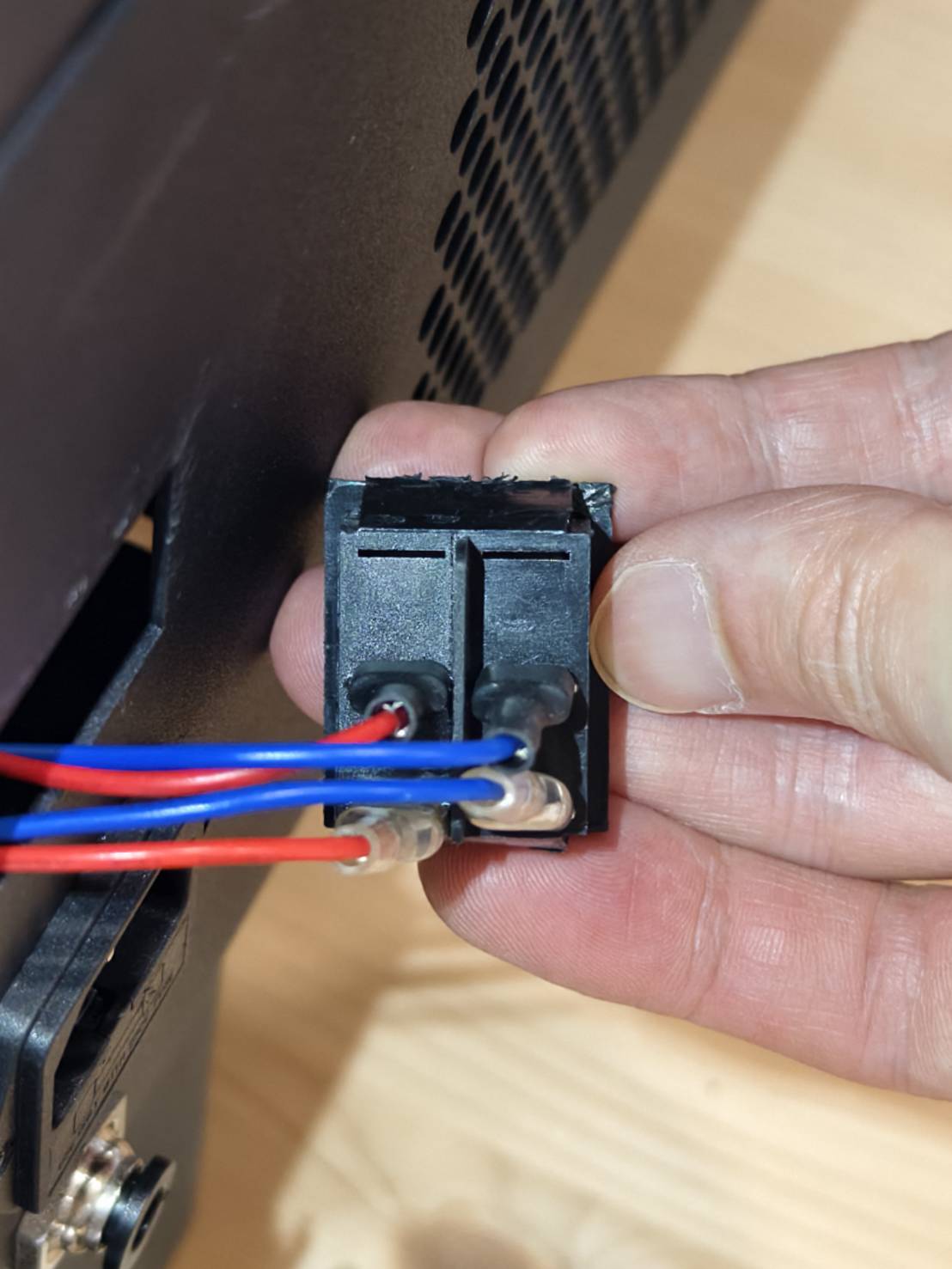

Desconecte los cables del interruptor.

Paso 15

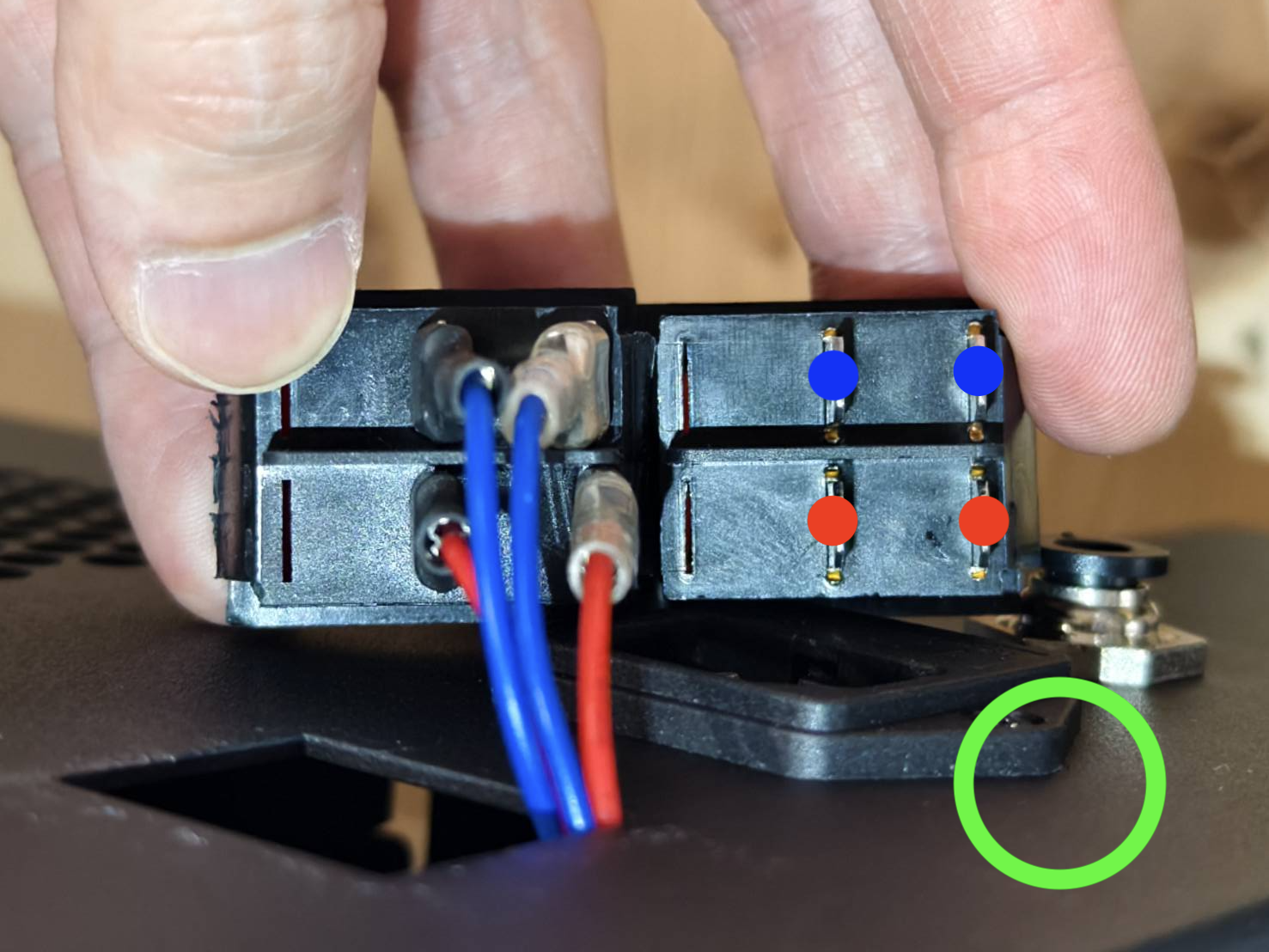

Conecte los cables al nuevo interruptor.
Asegúrese de que los cables estén en las posiciones correctas, como se muestra en la imagen siguiente o puede consultar las fotos tomadas en el Paso 13.

Paso 16

Introduzca el interruptor en el orificio.

Paso 17

Vuelva a colgar la fuente de alimentación del láser en los pernos.

Paso 18

Apriete las tuercas superior derecha e inferior derecha.

Paso 19

Vuelva a instalar la tuerca inferior izquierda.

Paso 20

Vuelva a instalar la tuerca superior izquierda.
Si tiene dificultades para instalar esta tuerca, puede intentar apretarla con unos alicates.
Si no se puede apretar o fijar, se puede omitir esta tuerca o dejarla colgada en el perno.

Paso 21

Vuelva a conectar los cables.
Asegúrese de que el interruptor de voltaje esté en la posición correcta según la tensión de su país o entorno.
(Si no está seguro, puede consultar Wikipedia)

115V 230V
Cierre la cubierta lateral y apriete el tornillo.

Paso 22

Extraiga el cable de la nueva fuente de alimentación por el orificio y llévelo hacia el lado de la cubierta trasera.
Vuelva a conectar los cables del tubo láser y de la fuente de alimentación del láser.
Cierre la cubierta trasera y apriete el tornillo.

#FIN
