Beambox II - Sustitución del motor del eje X – Ayuda de FLUX

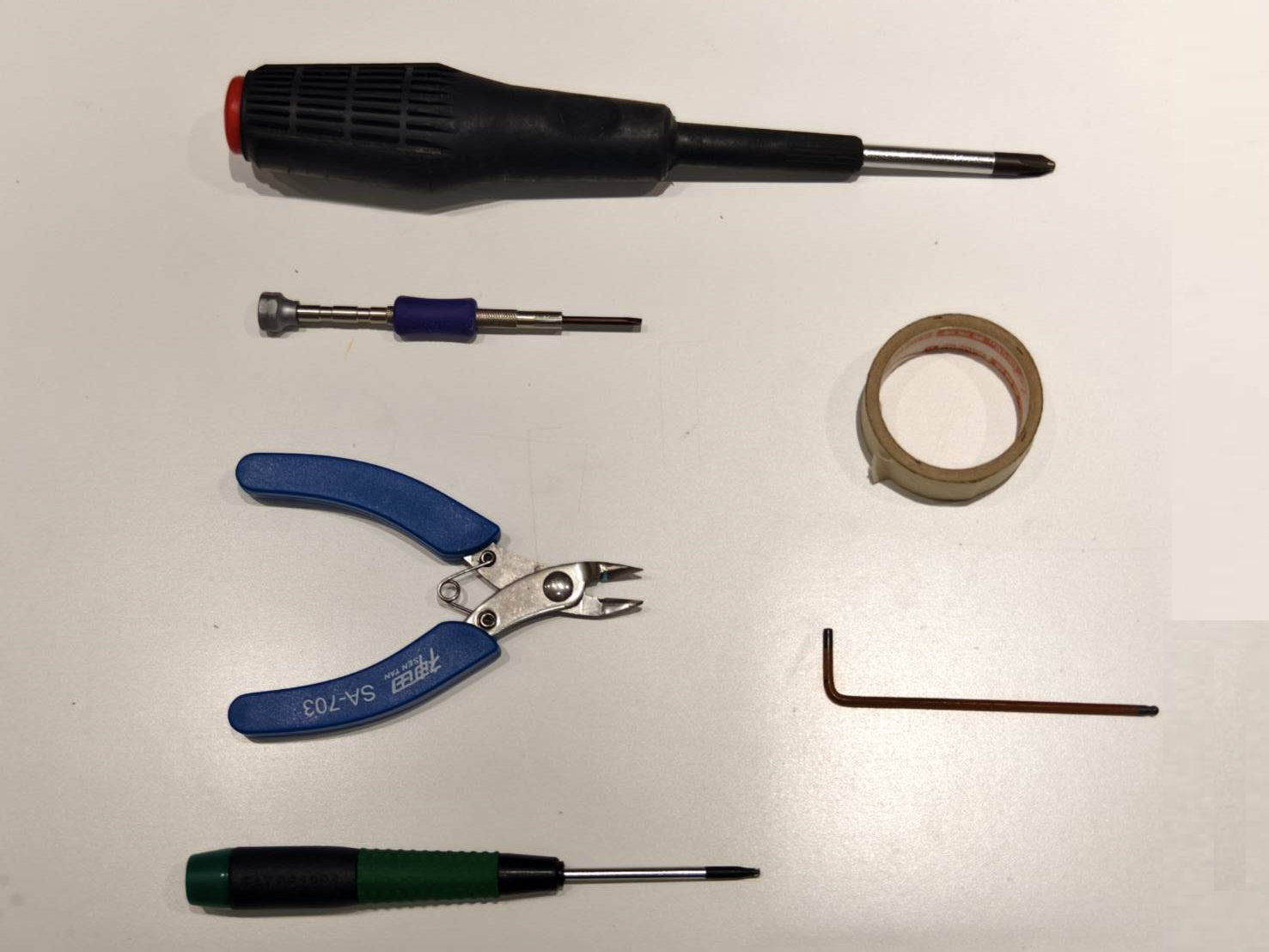

Herramientas

1	Destornillador Phillips
2	Destornillador plano (pequeño)
3	Alicates de corte
4	Cinta adhesiva
5	Destornillador Torx T8
6	Llave Allen de 2,5 mm
7	Linterna (opcional)

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

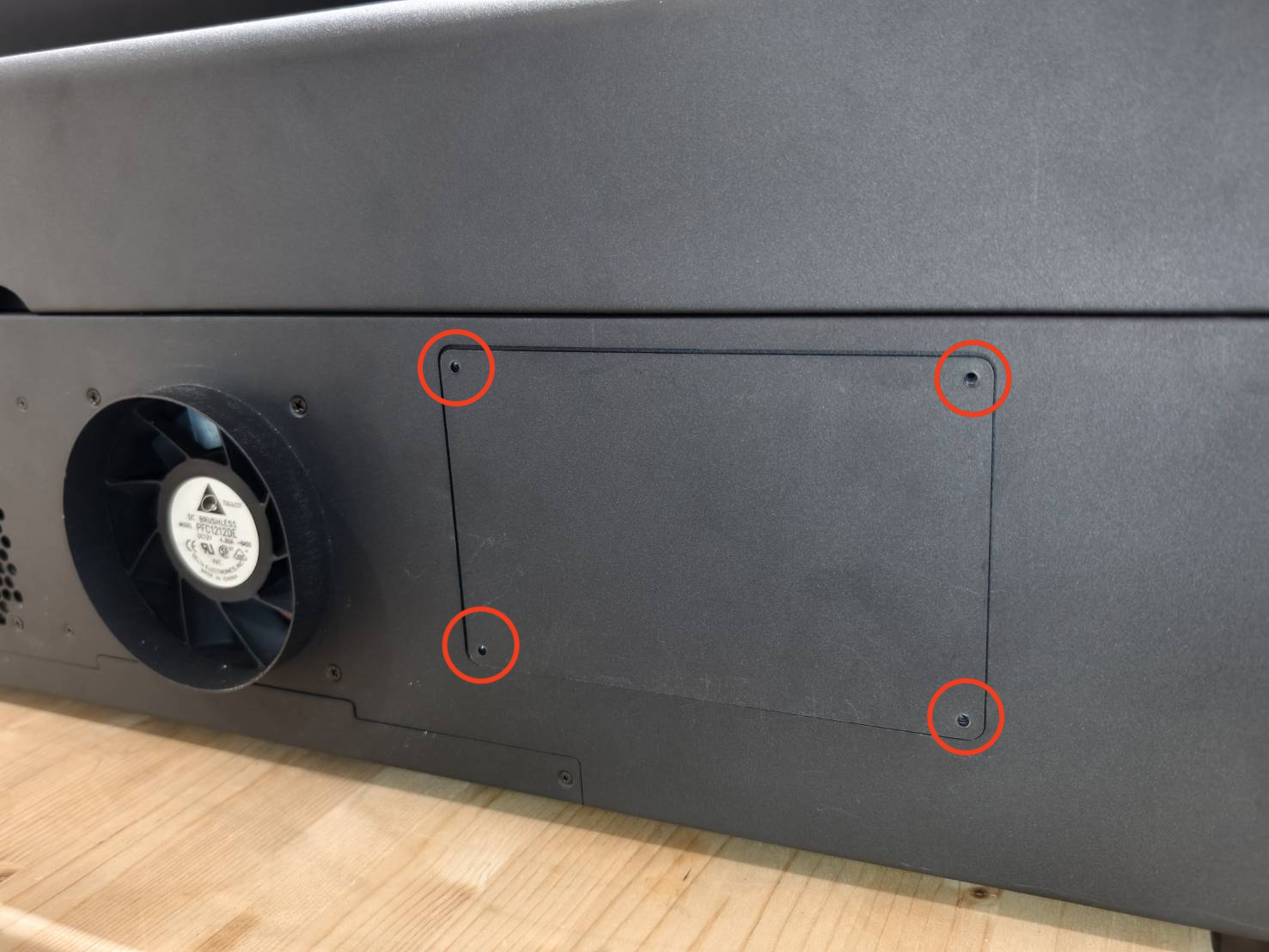

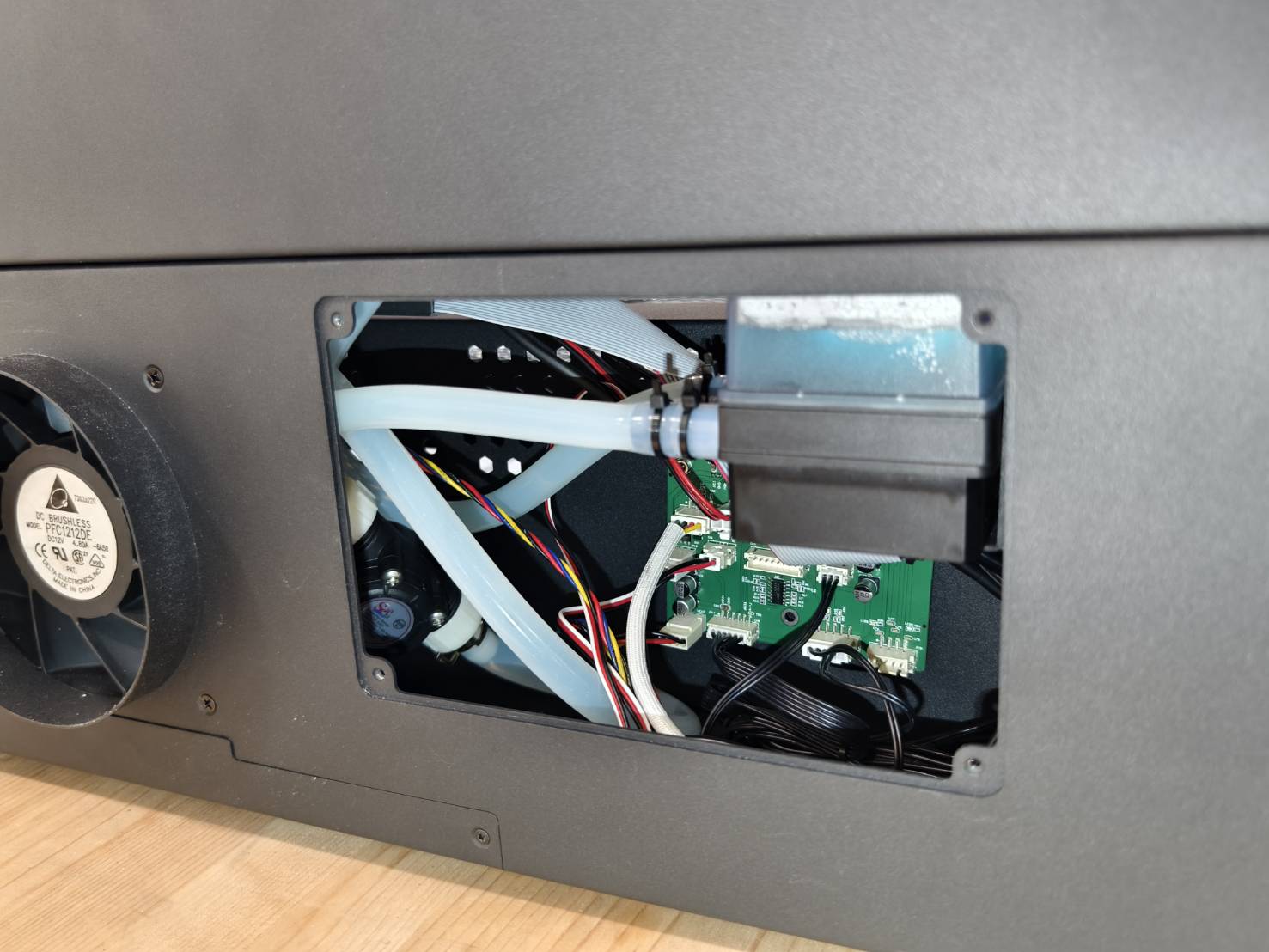

Abra la cubierta lateral para acceder al interior de la máquina.

Utilice un destornillador Phillips para retirar la cubierta.

Abra la cubierta de la bomba de agua con el destornillador Torx.

Paso 3

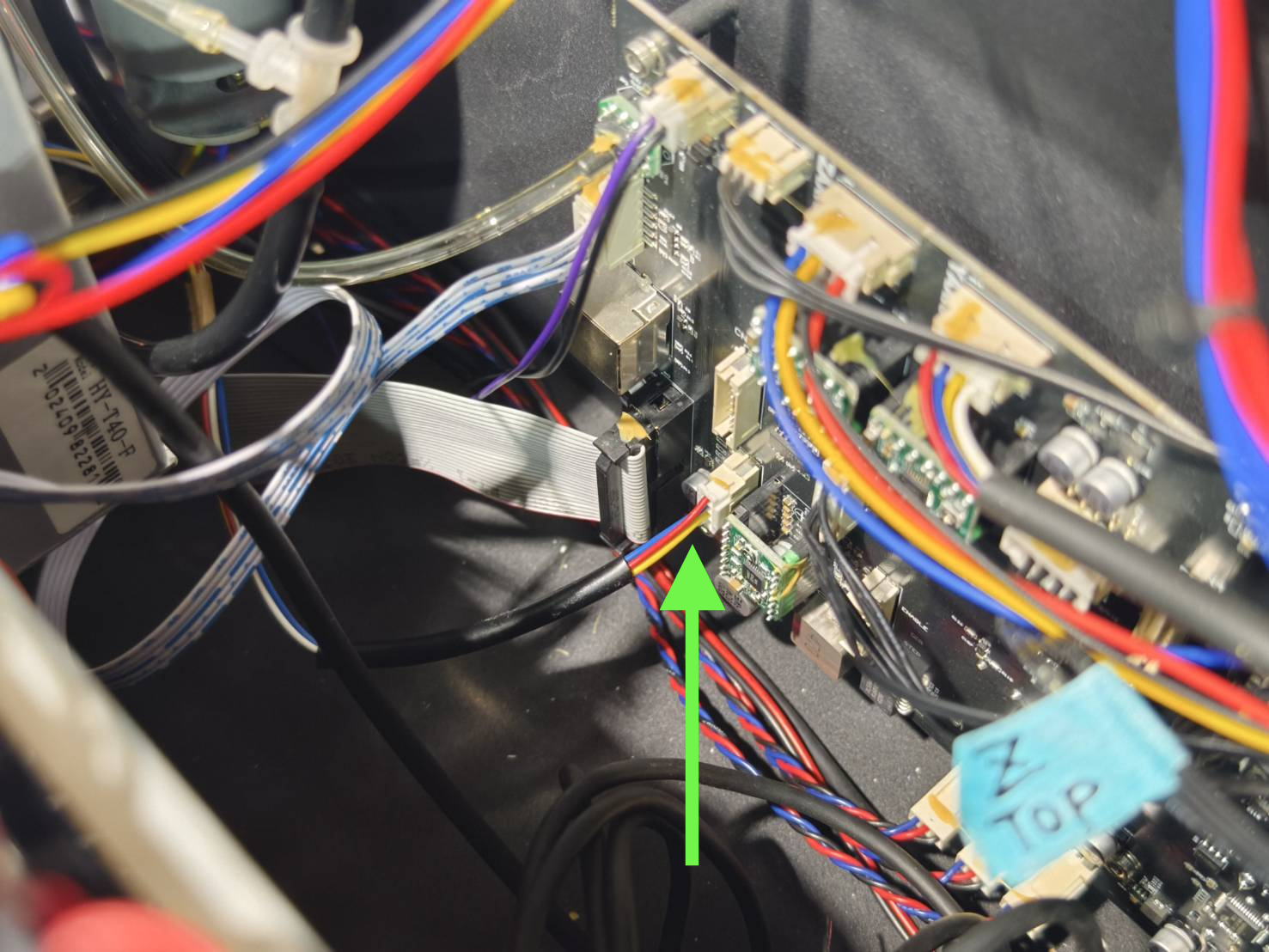

Desconecte el cable del motor del eje X de la placa base. (También puede consultar el diagrama.)

Paso 4

Pruebe el nuevo cable del motor del eje X conectándolo a la placa base con la máquina apagada.
A continuación, encienda la máquina para probar el posicionamiento inicial.
Una vez que la máquina inicie el posicionamiento, el cabezal láser se moverá primero hacia arriba y luego el nuevo motor debería girar en sentido antihorario.

Nota:
Si el nuevo motor no se mueve o gira en sentido horario, apague la máquina, vuelva a conectar el cable, reiníciela y pruebe de nuevo.
Si el nuevo motor sigue sin funcionar correctamente, póngase en contacto con el servicio de atención al cliente.

Paso 5

Apague la máquina y desconecte el cable de alimentación.

Paso 6

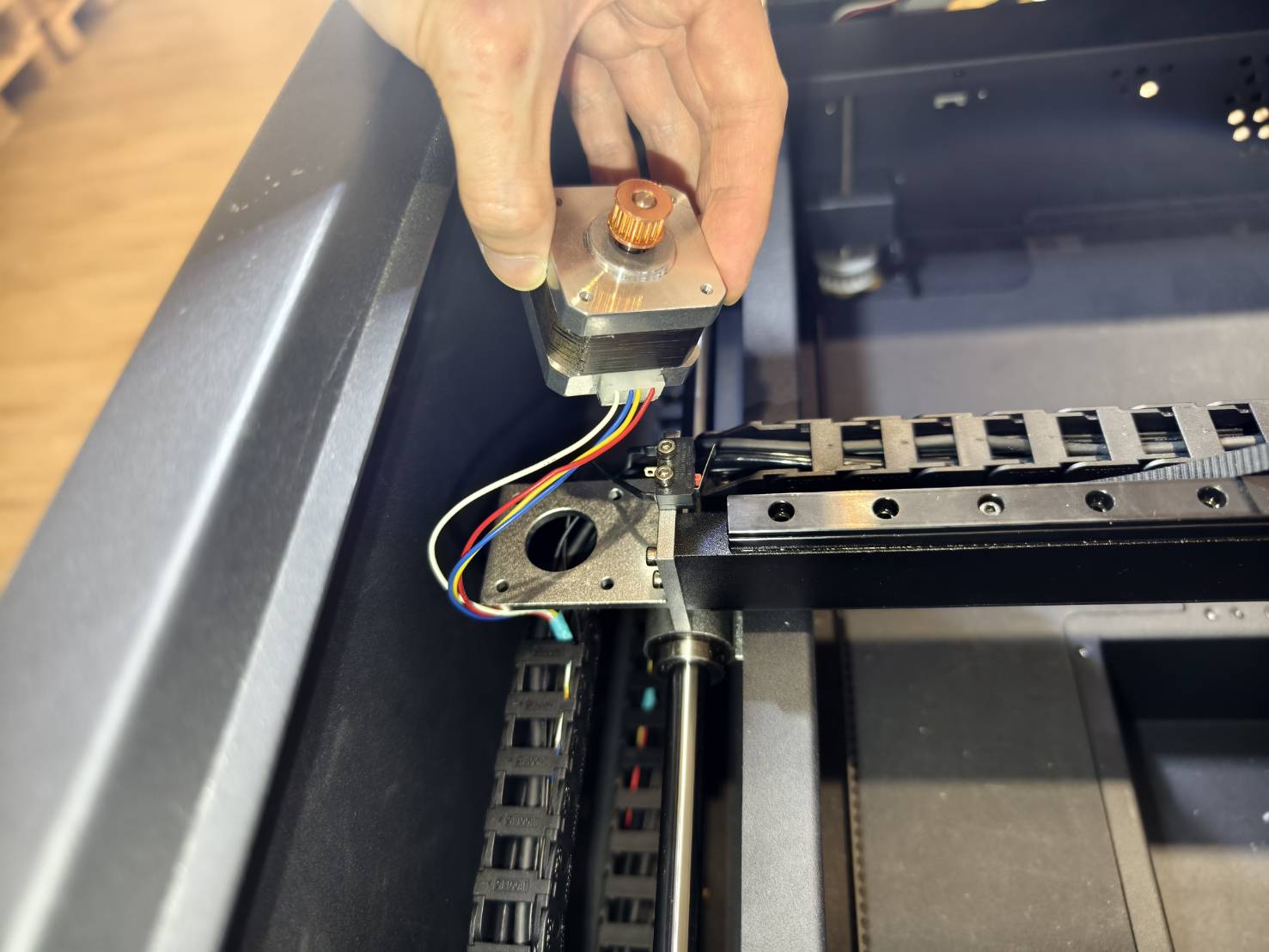

Retire el nuevo motor del sistema.

Paso 7

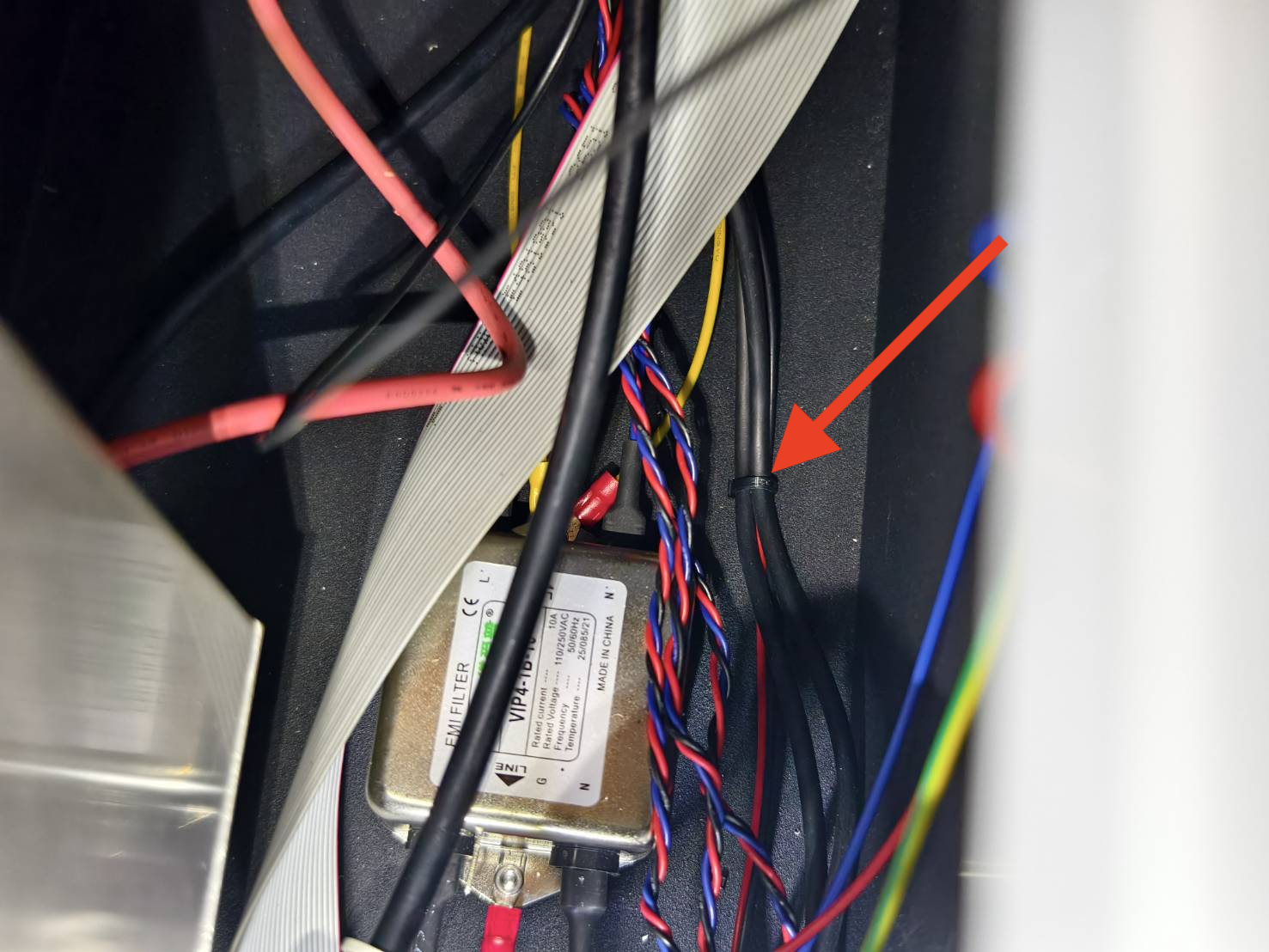

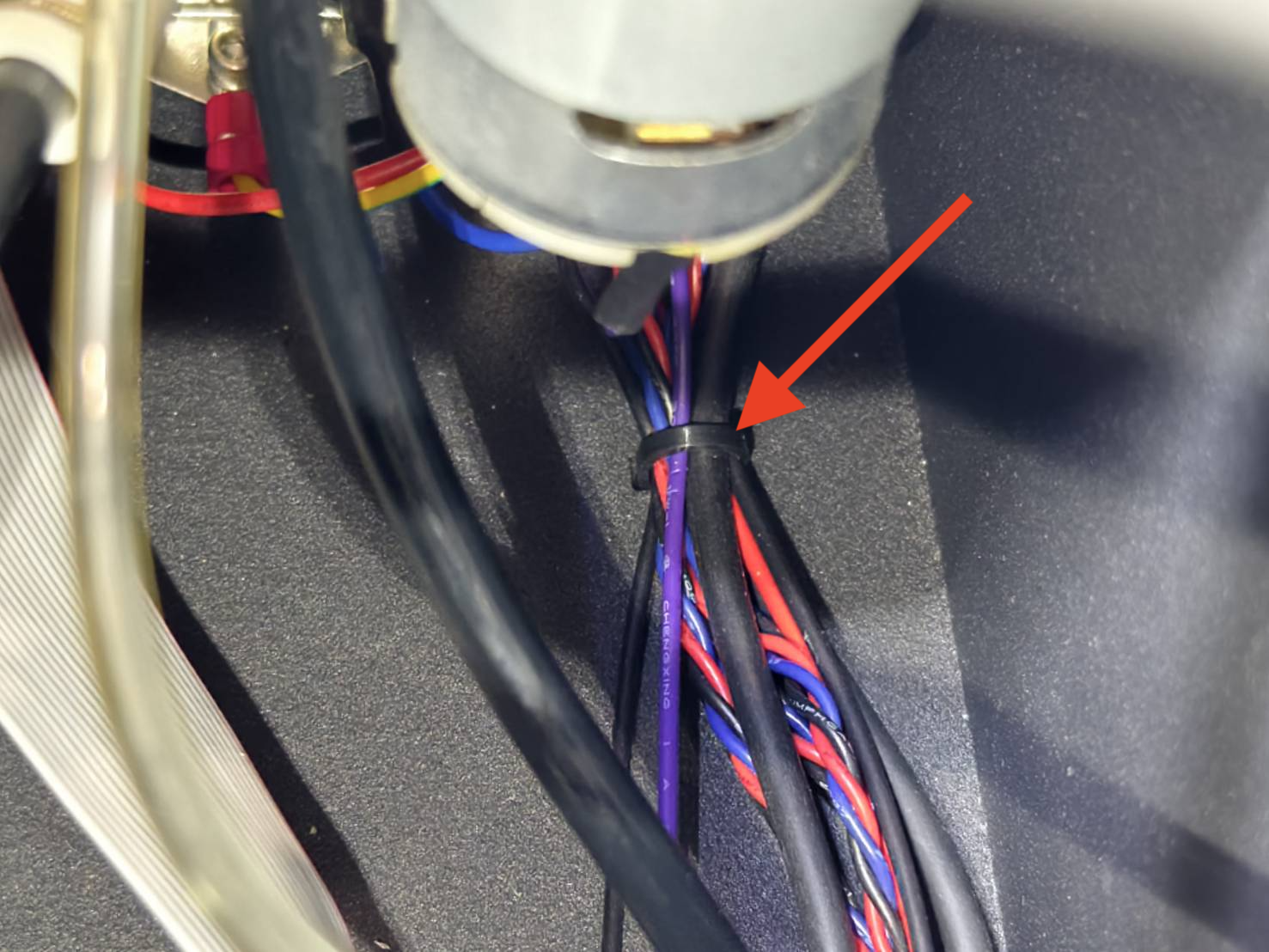

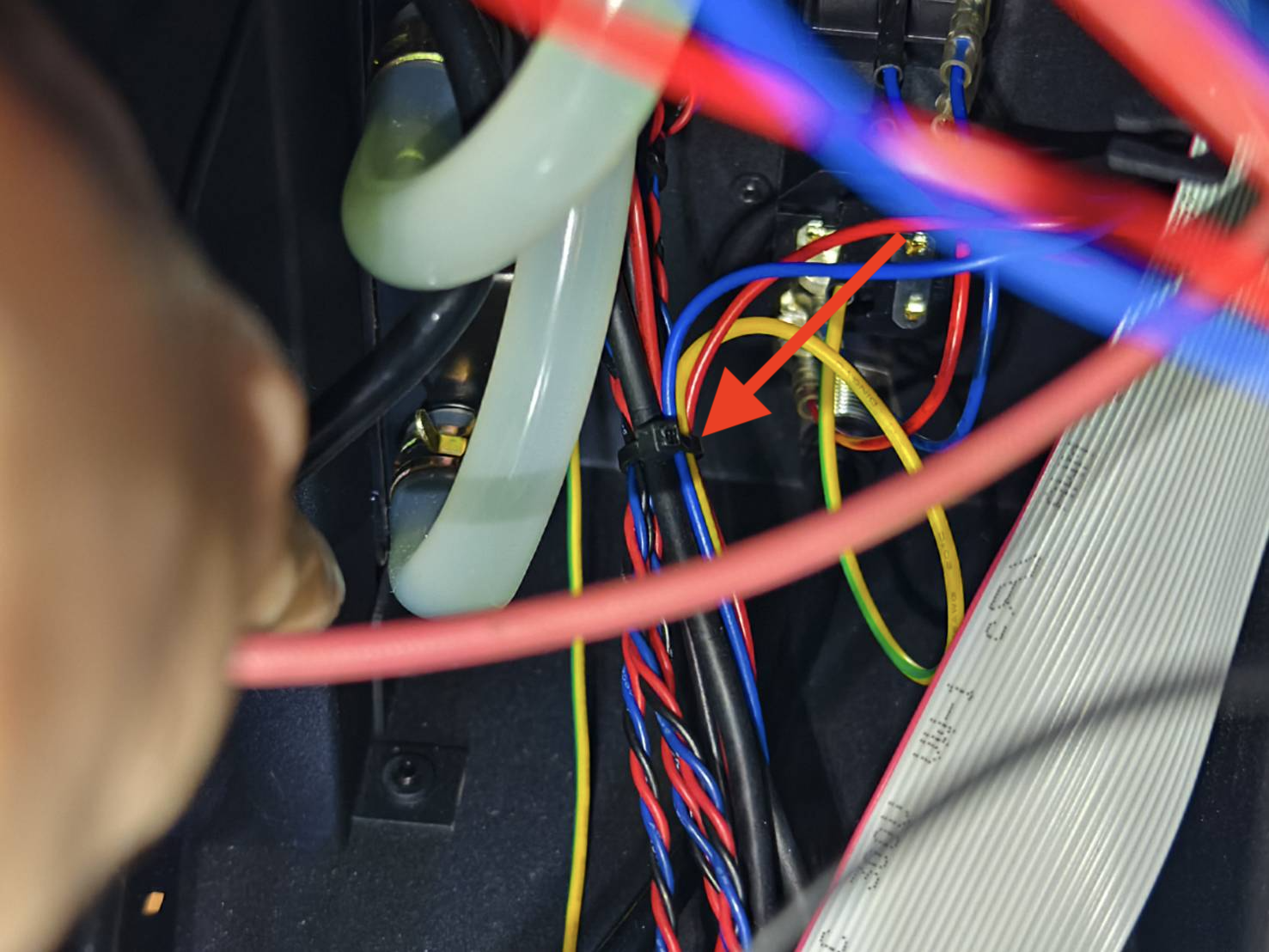

Corte las bridas del lado de la placa base. En este ejemplo, hay 3 bridas. Podría haber más dependiendo de la máquina que tenga. El objetivo es cortar las bridas que sujetan el cable del motor del eje X.

Paso 8

Afloje los dos tornillos de mariposa del soporte de la polea blanca en el lado derecho, y podrá retirar la correa del motor del eje X.
(No es necesario quitar los tornillos completamente. Basta con aflojarlos hasta el final.
El objetivo es aflojar la correa para poder desmontarla del motor del eje X.)

Paso 9

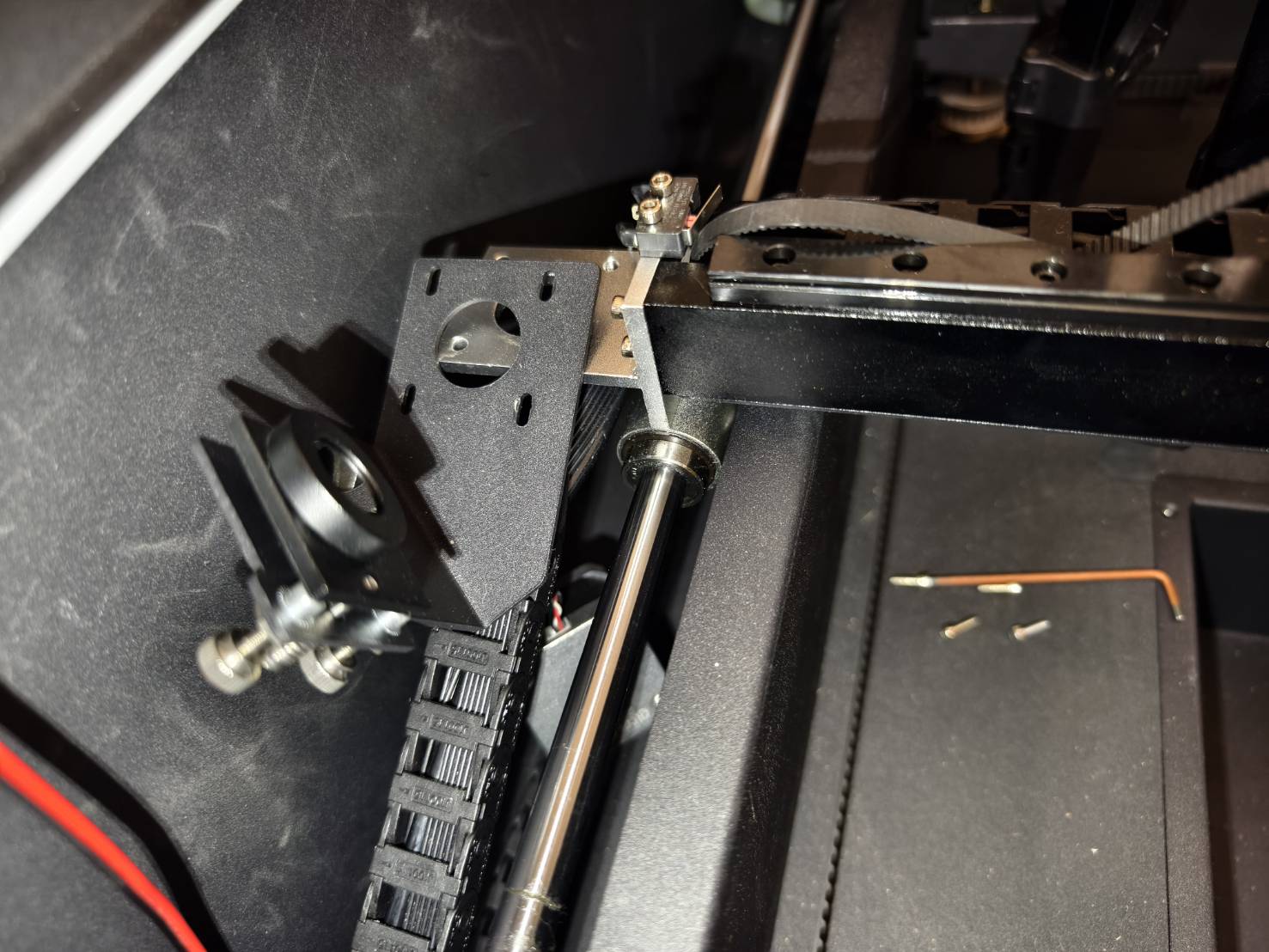

Desmonte el motor del eje X desenroscando los cuatro tornillos hexagonales.
El motor y el conjunto del segundo espejo quedarán sueltos.

Puede dejarlos así.

Paso 9

Desconecte la unión de la cadena de cables que está conectada debajo del soporte del segundo espejo.
Ahora se puede retirar el soporte del segundo espejo. Guárdelo en un lugar seguro para el posterior montaje.

Paso 10

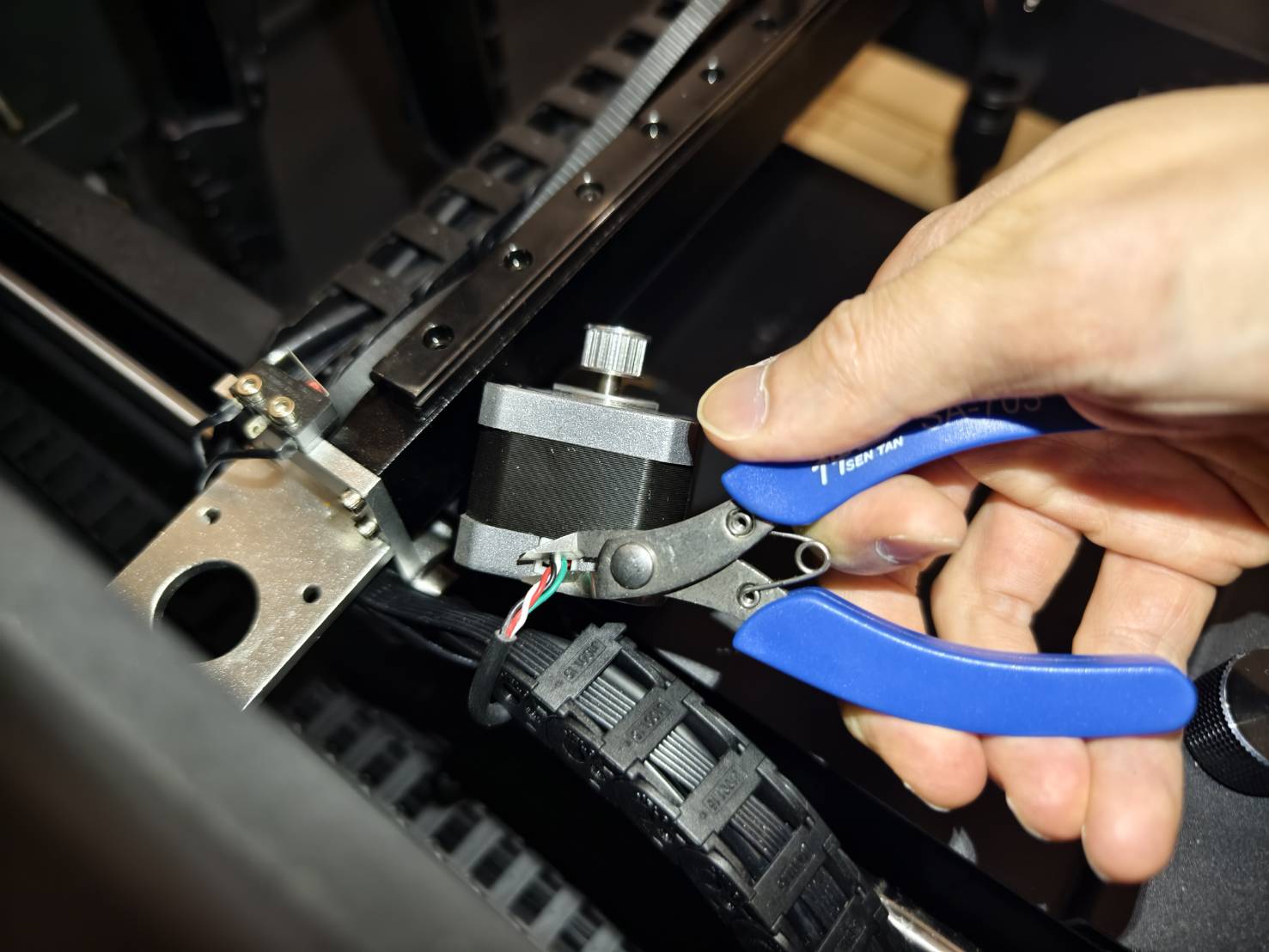

Corte los cables del motor antiguo lo más cerca posible del mismo. Intente cortar los cables lo más cerca posible del motor antiguo para mantener la máxima longitud de los cables.

Paso 11

Separe la cadena de plástico de la parte posterior de la máquina.

Retire la cadena de cables de plástico. Las uniones de la cadena se pueden abrir con un destornillador pequeño de cabeza plana.
Gire las uniones para desconectar la cadena.

Paso 12

Localice el cable del motor antiguo y márquelo con cinta adhesiva.
Corte el cable y extráigalo hacia el lado de la bomba de agua.

Paso 13

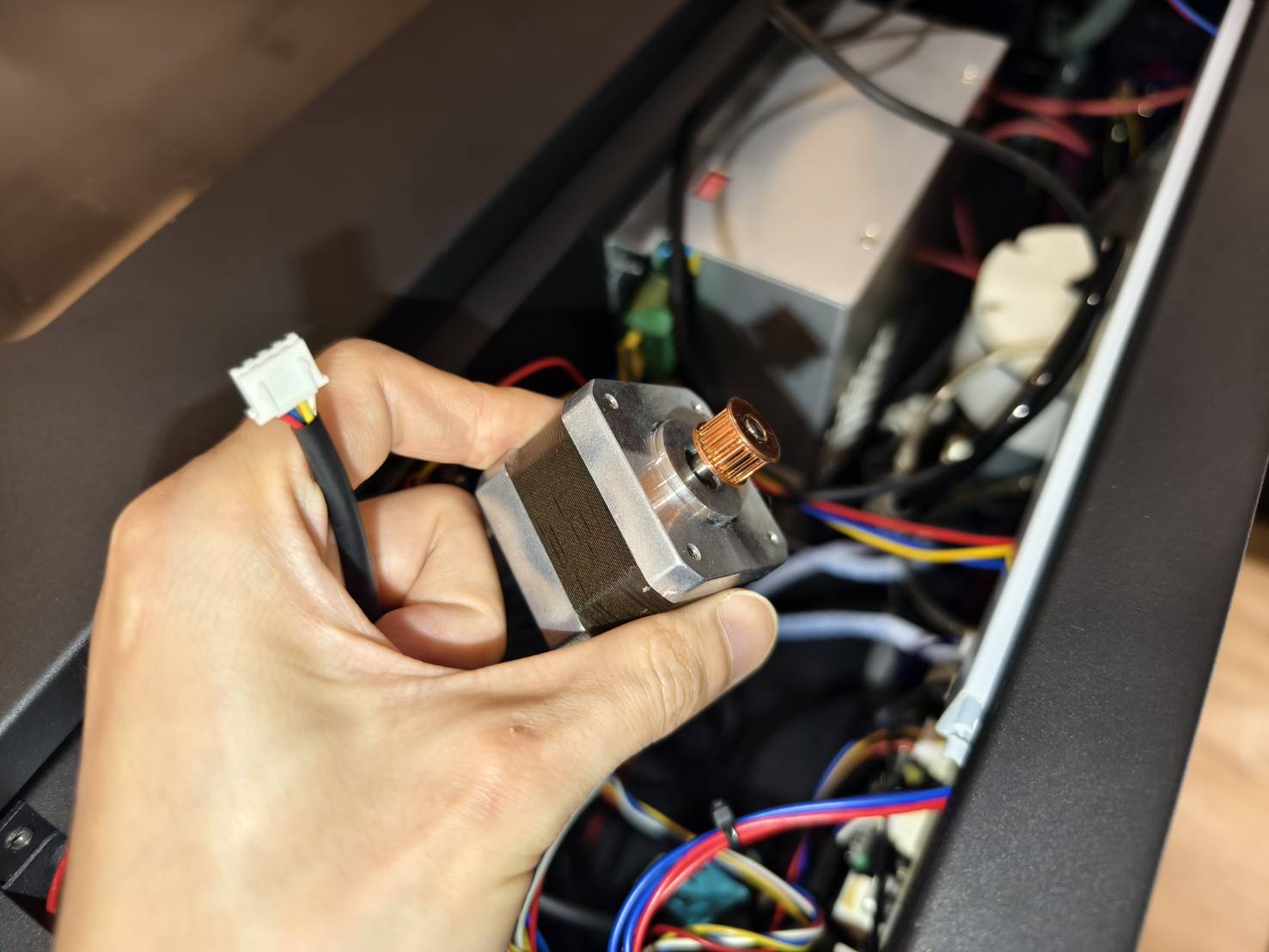

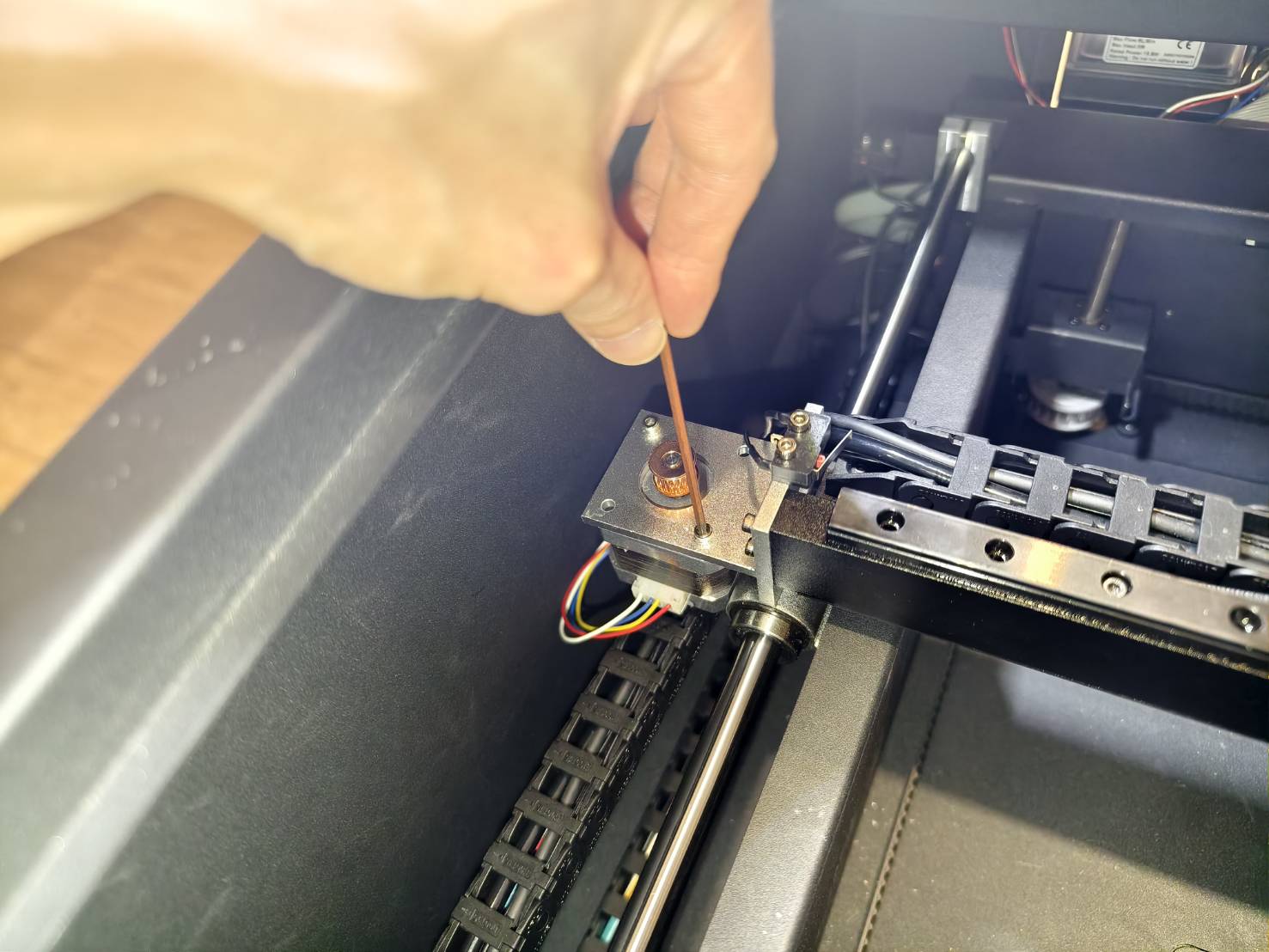

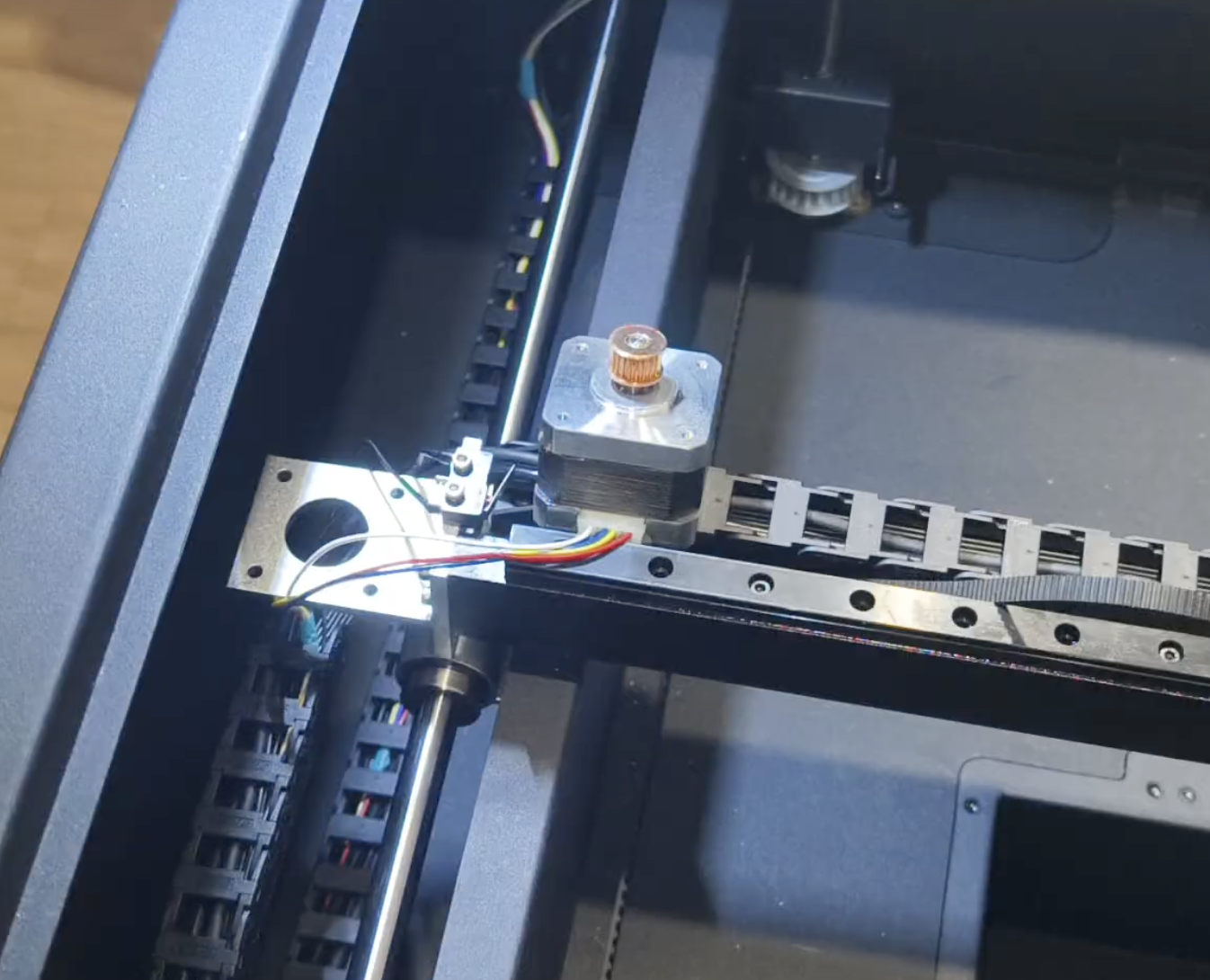

Fije provisionalmente el nuevo motor en la máquina.

Paso 14 (Opcional)

Si los cables de su motor no están agrupados en un único cable, puede usar cinta aislante para unirlos; esto facilitará las acciones posteriores.

Omita este paso si su motor viene con un cable único, no con cables sueltos.

Paso 15

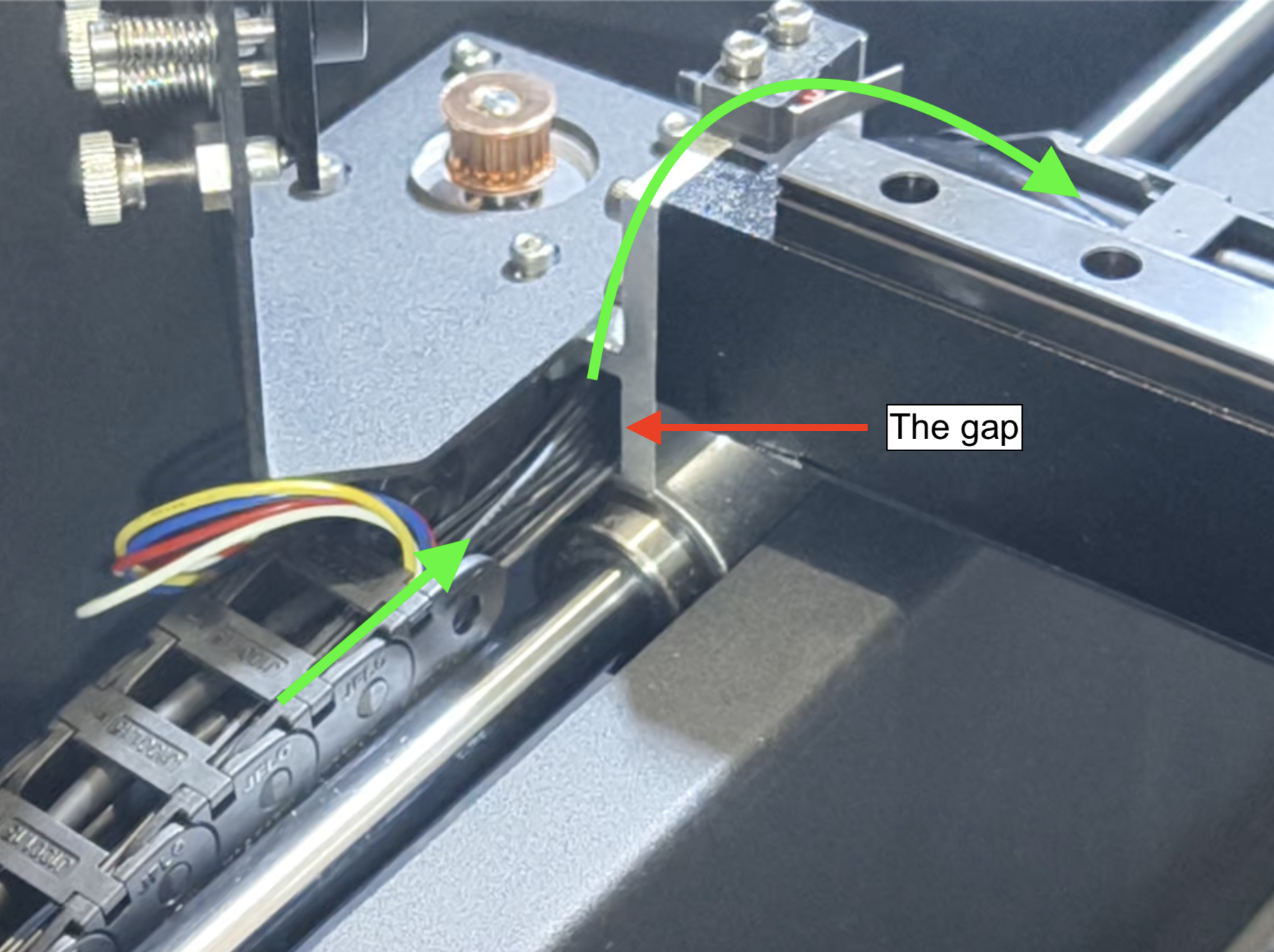

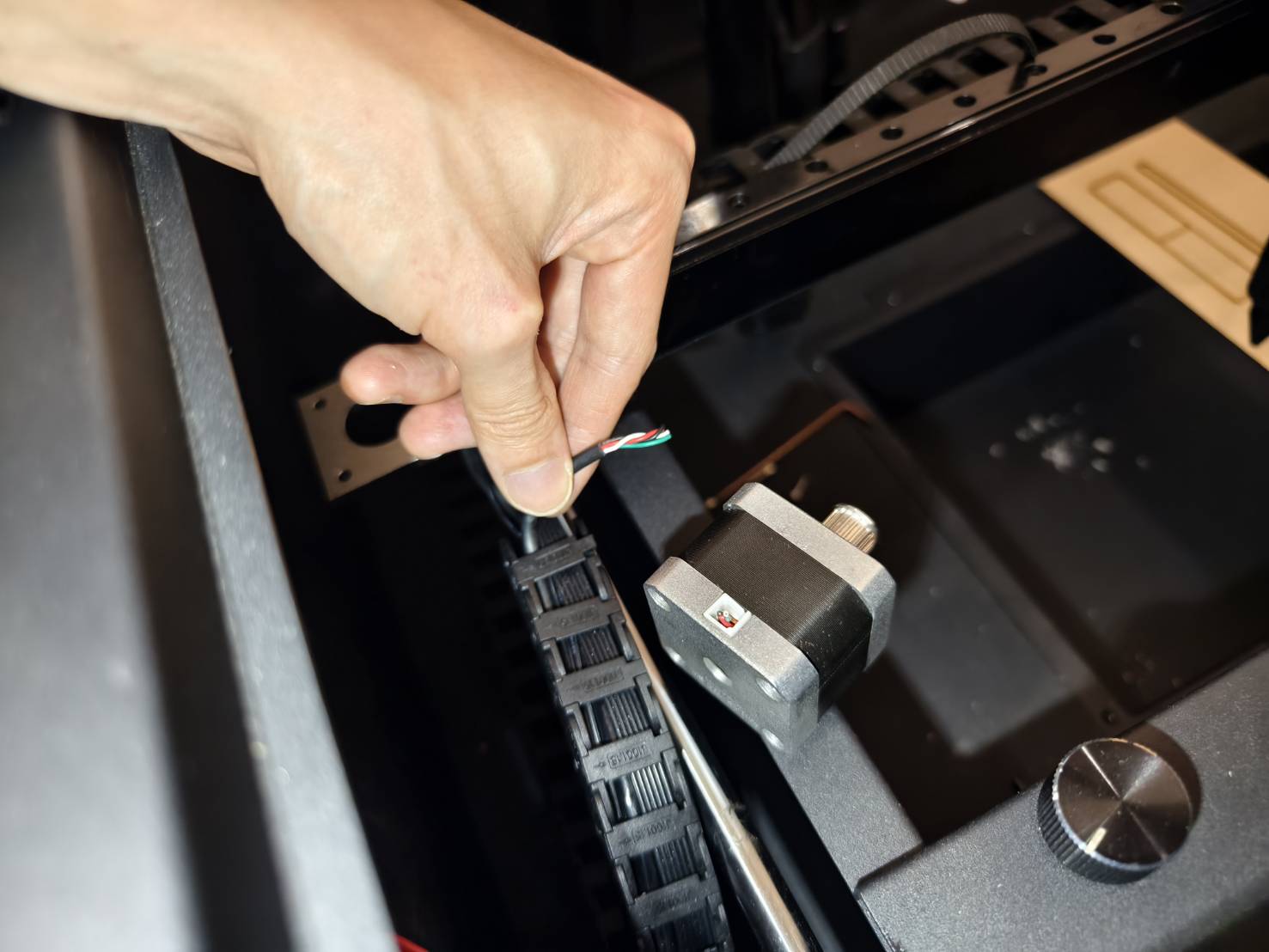

Pase el conector del nuevo motor hacia el lado de la bomba de agua.

Paso 16

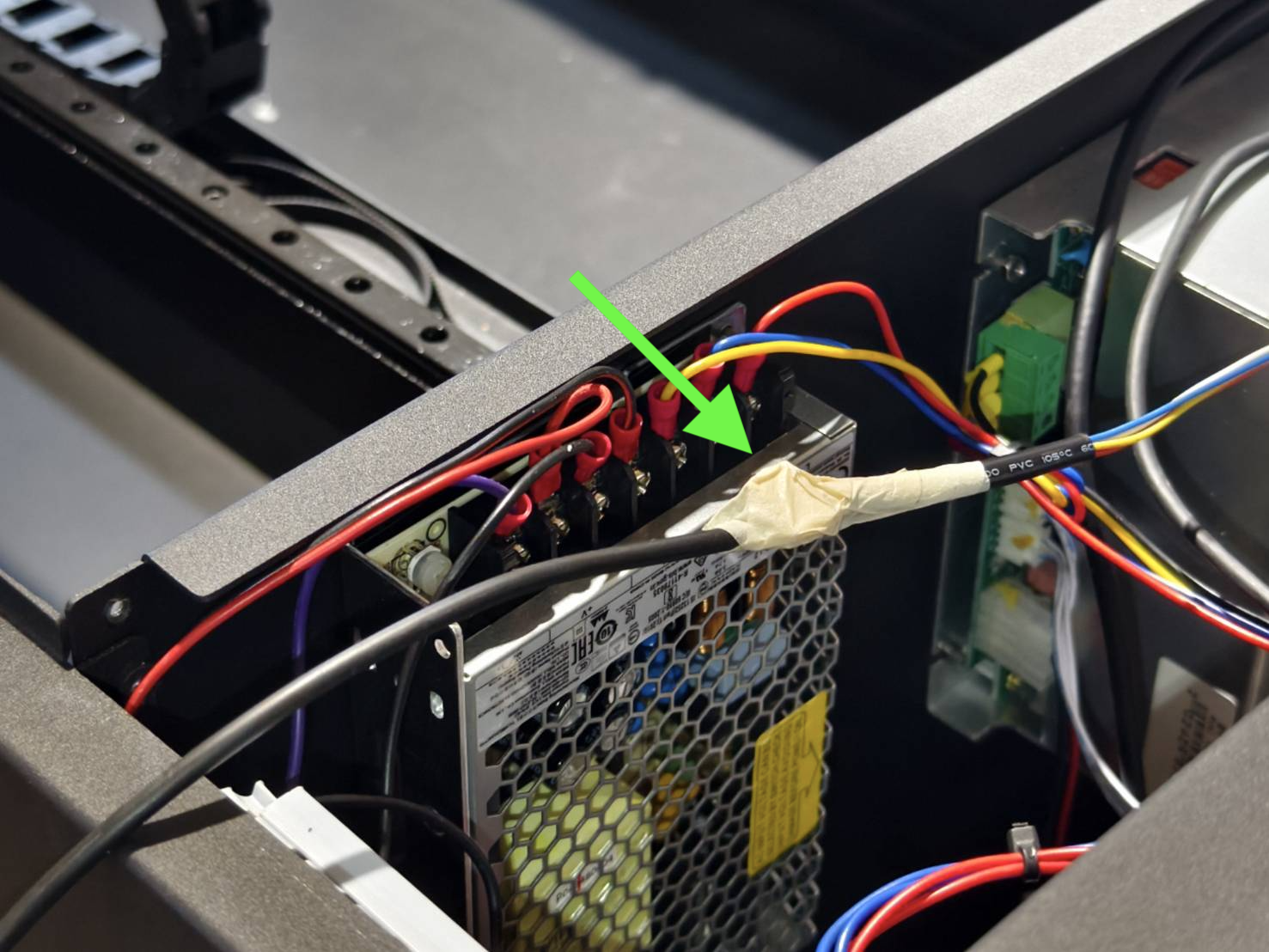

Una el cable antiguo con el conector del nuevo motor utilizando cinta aislante.
Compruebe la firmeza de la unión para asegurarse de que es lo suficientemente resistente.

Paso 17

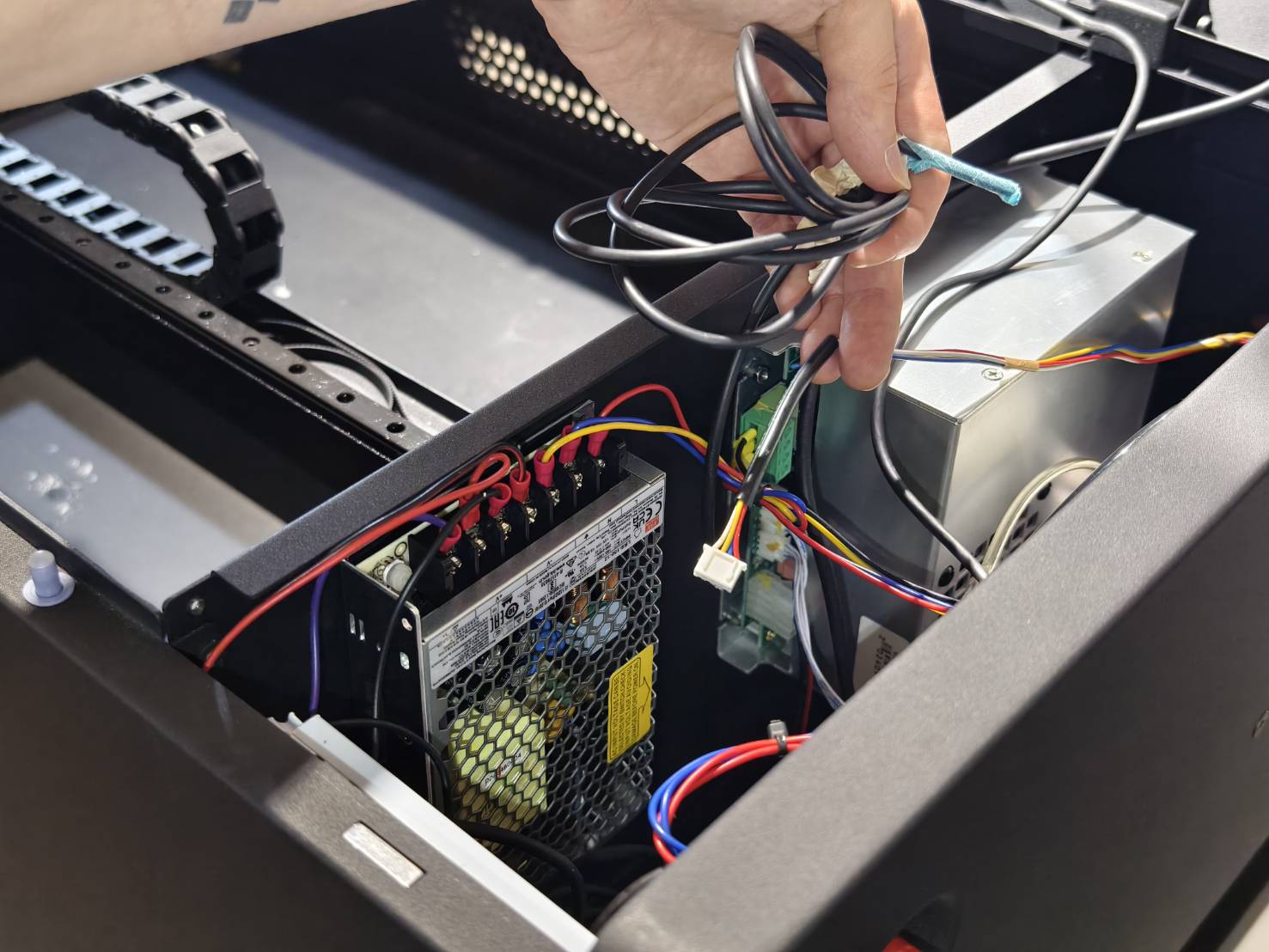

Tire del resto del cable hacia la parte trasera de la máquina y deje una longitud suficiente para que el cable descanse en la parte inferior, como se muestra en el vídeo.

Paso 18

Vuelva a instalar la cadena portacables.
Tenga en cuenta que la orientación correcta de la cadena portacables es hacia abajo, es decir, la abertura de cada eslabón debe quedar orientada hacia abajo.

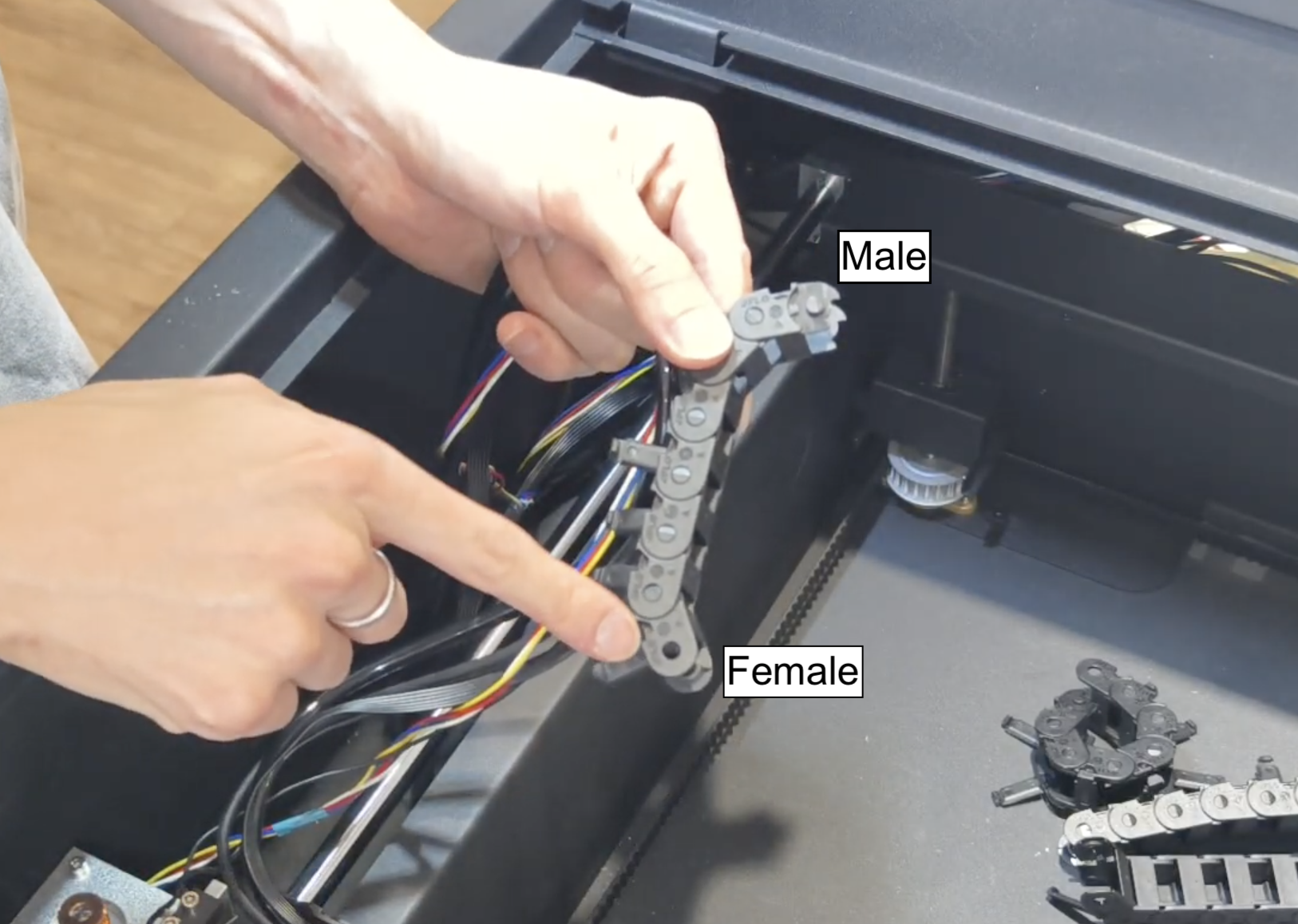

La cadena también tiene una dirección específica: el extremo macho debe ir hacia la parte trasera de la máquina, y el extremo hembra hacia la parte delantera.
