Beambox II - Sustitución del cable de la cámara

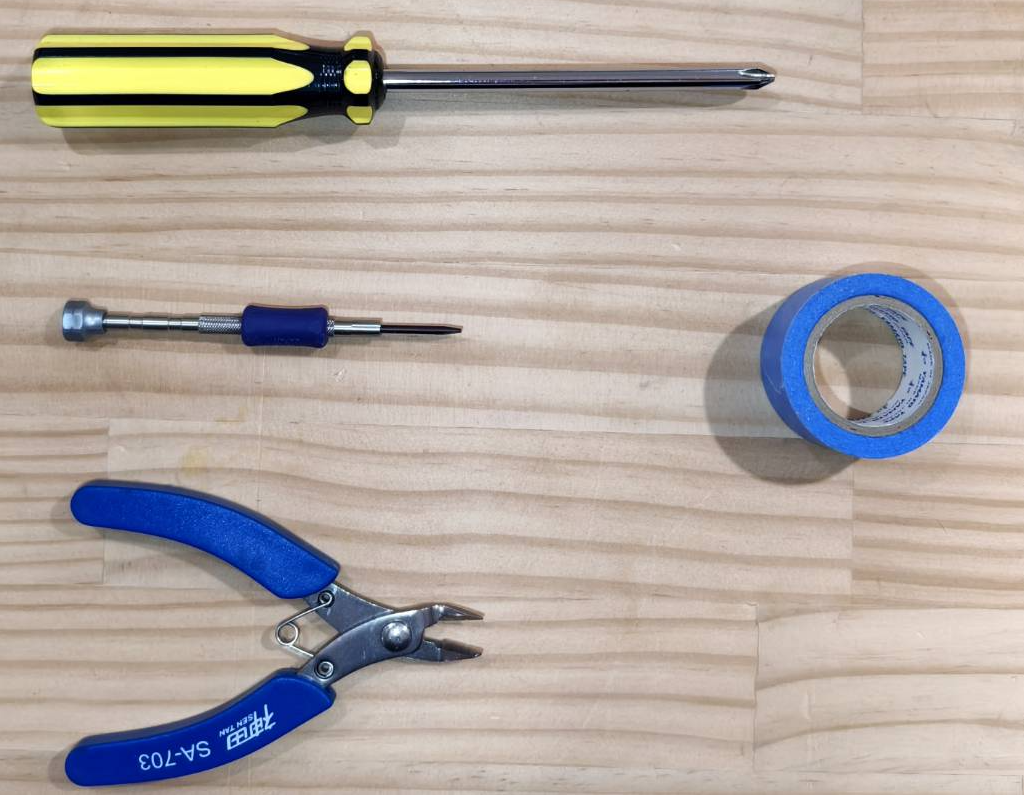

Herramientas

Paso 1

Abra la cubierta lateral para ver el interior de la máquina.

• Utilice un destornillador Phillips para abrir la cubierta.



Paso 2

Desconecte el cable de la cámara del lado del cabezal láser.

Paso 3

Pruebe el nuevo cable de la cámara conectándolo al módulo de la cámara en el lado del cabezal láser y al conector USB-A en el lado de la placa base.

Nota:
Si no aparece imagen durante la prueba, reinicie la máquina y vuelva a probarla.
Si después de reiniciar sigue sin aparecer la imagen, por favor, póngase en contacto con el servicio de atención al cliente.

Paso 4

Tras la prueba externa, retire el nuevo cable de la cámara de la máquina.

Paso 5

Apague la máquina y desconecte el cable de alimentación.

Paso 6

Corte la brida del lado del cabezal láser y extraiga el cable de la cámara antiguo.

Paso 7

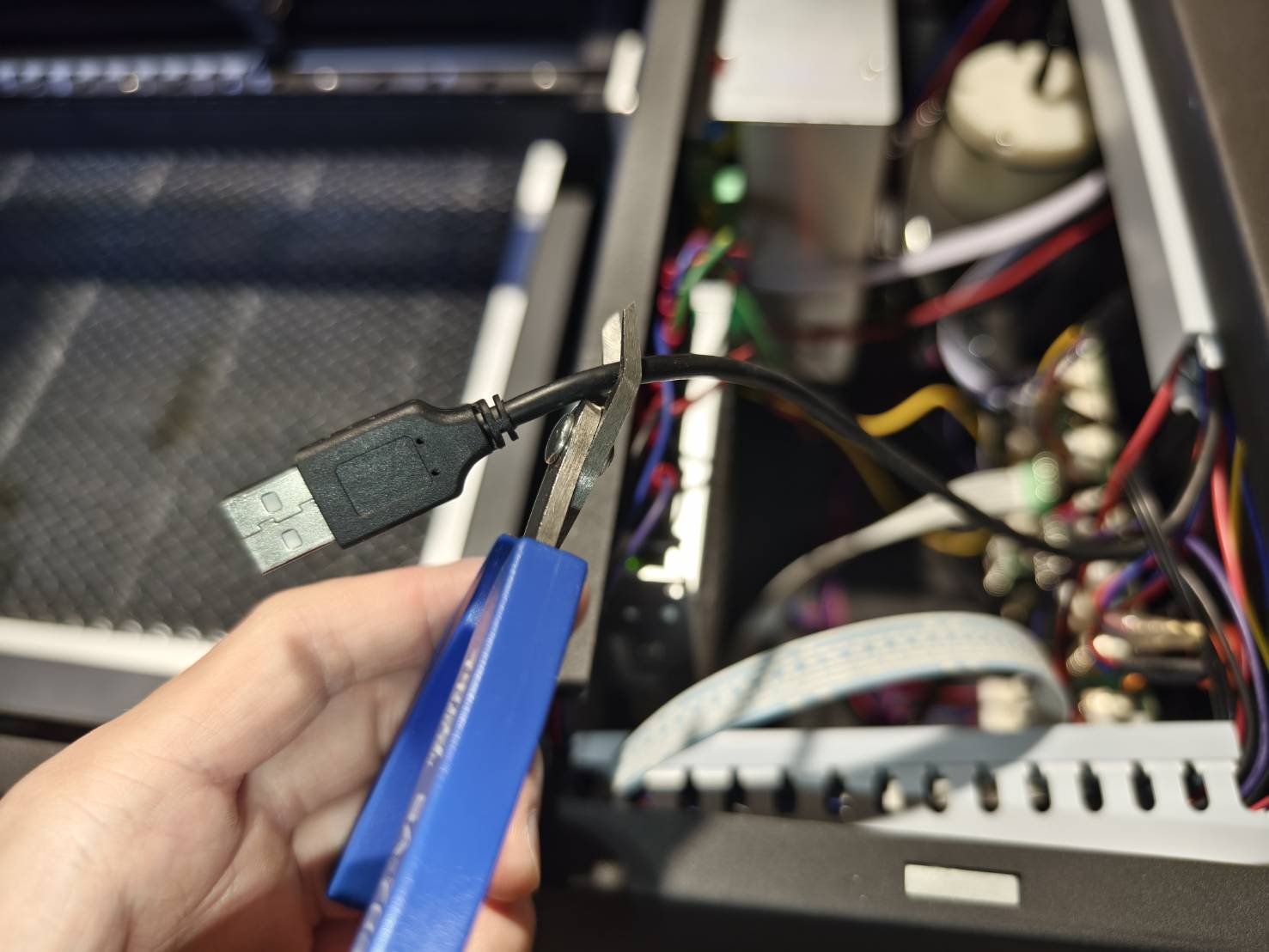

Corte el conector USB-A del cable de la cámara antiguo.

Paso 8

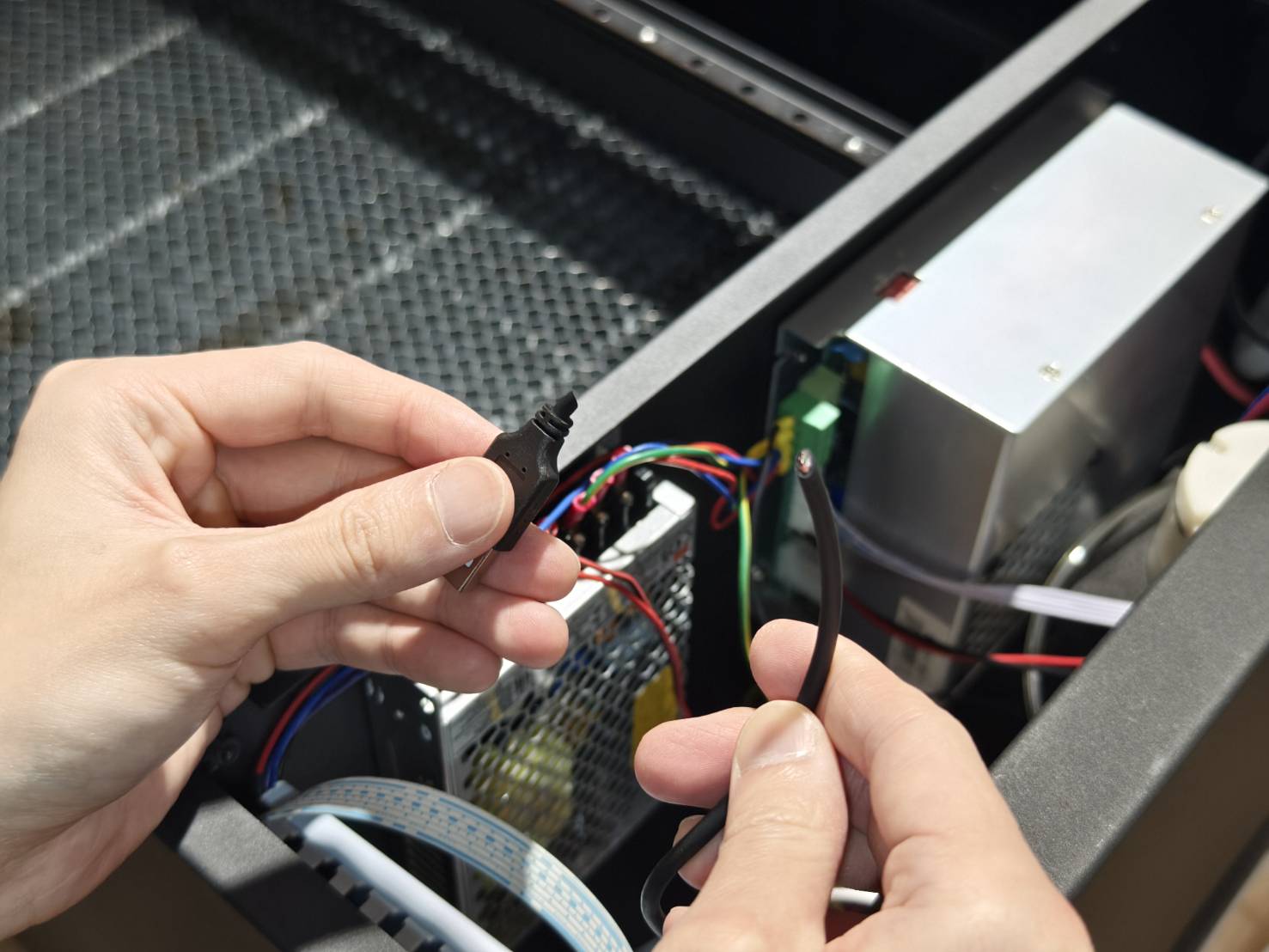

Utilice cinta adhesiva para unir el nuevo cable de la cámara al cable antiguo.
Compruebe la resistencia de la unión para asegurarse de que es lo suficientemente fuerte.

Paso 9

Pase el cable de la cámara a través de la caja de cables azul.

Paso 10

• Pase el cable a través de la caja de cables negra en la parte posterior.


• Deje suficiente longitud para que el extremo USB-A pueda conectarse a la placa base.


Paso 11

Extraiga el cable a través de la cadena portacables de plástico en el lado izquierdo (eje Y). La cadena portacables se puede abrir con un destornillador plano.

Paso 12

Extraiga el cable a través de la cadena portacables de plástico en el área de trabajo (eje X).
La cadena portacables se puede abrir con un destornillador plano, pero deje el primer eslabón cerrado, como se muestra en el vídeo.

Paso 13

Separe los cables nuevo y antiguo retirando la cinta adhesiva. El cable antiguo puede desecharse.

Paso 14

Disponga el cable y conéctelo a la placa del módulo de la cámara en el lado del cabezal láser.
Conecte el cable USB-A a la placa base.

Paso 15

Asegúrese de que la cadena portacables izquierda esté cerrada.

Paso 16

Cierre la cubierta lateral y apriete el tornillo.
