Beambox II - Sustitución de la fuente de alimentación (PSU) del láser

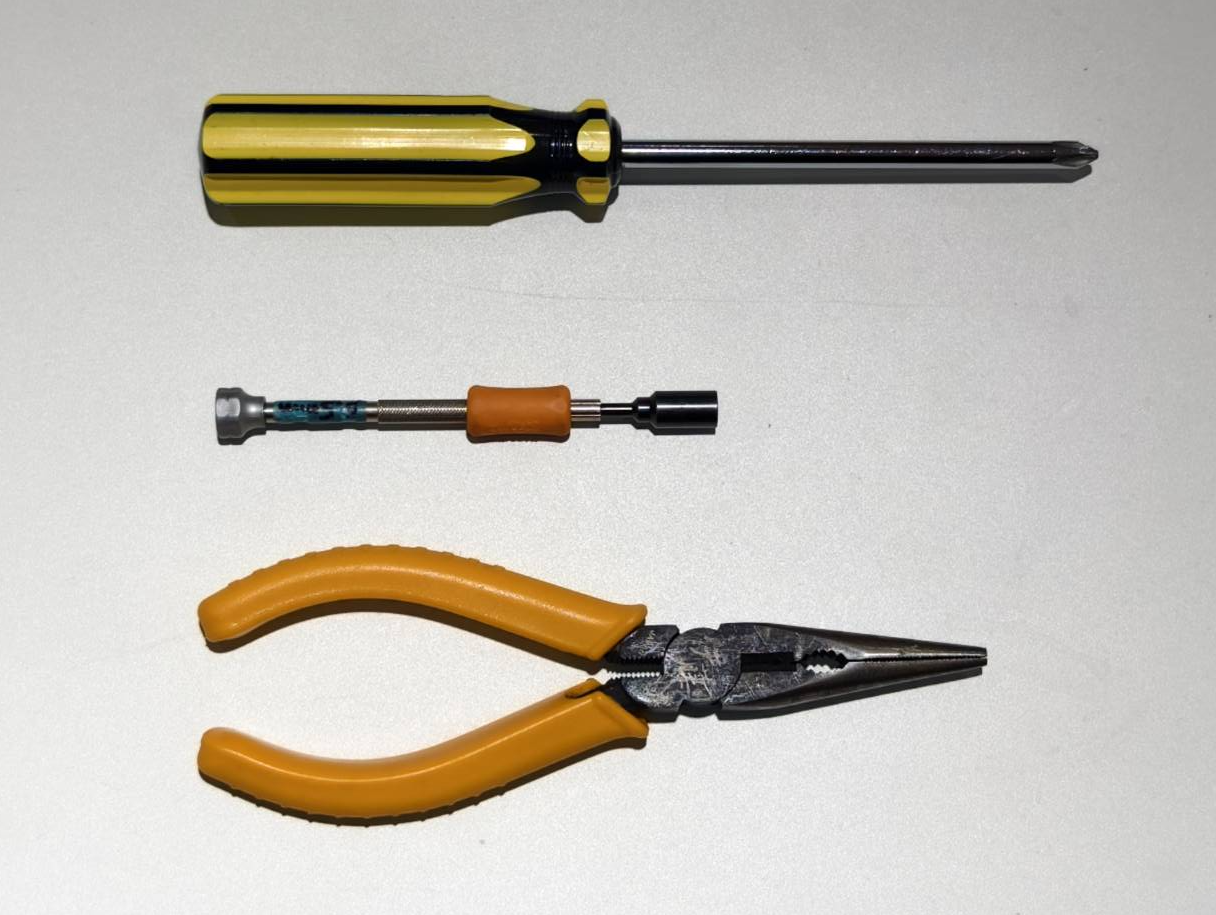

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Utilice un destornillador para quitar los tornillos de la parte trasera de la máquina. A continuación, podrá abrir la cubierta posterior.

Paso 3

• Desconecte los cables del tubo láser y de la fuente de alimentación del láser.

• Introduzca el cable de la fuente de alimentación del láser en el orificio.


• Cierre la cubierta trasera


Paso 4

Abra la cubierta lateral para acceder al interior de la máquina.

• Utilice un destornillador de estrella para abrir la cubierta.



Paso 5

Desconecte los cables.

Paso 6

Utilice una llave de vaso o una llave fija de 5,5 mm para retirar las dos tuercas y guárdelas en un lugar seguro para su uso posterior.

Paso 7

Afloje la tuerca superior derecha. No es necesario retirar completamente este tornillo.

Paso 8

Extraiga la fuente de alimentación (PSU) y colóquela a un lado.

Paso 9

Afloje la tuerca inferior derecha. No es necesario retirar completamente este tornillo.

Paso 10

Después de aflojar la última tuerca, debería poder extraer la fuente de alimentación.

Paso 11

• Compruebe si su nueva fuente de alimentación del láser tiene este pequeño puente instalado.
  Si su nueva fuente de alimentación no lo tiene, retire el puente de la antigua e instálelo en la nueva fuente de alimentación.

• Cuelgue la nueva fuente de alimentación del láser en los espárragos.

Paso 12

Apriete las tuercas superior derecha e inferior derecha.

Paso 13

Vuelva a instalar la tuerca inferior izquierda.

Paso 14

• Vuelva a instalar la tuerca superior izquierda.




• Si tiene dificultades para instalar esta tuerca, puede intentar apretarla con unos alicates.


• Si no se puede apretar o fijar, se puede omitir esta tuerca o dejarla colgada en el espárrago.


Paso 15

• Vuelva a conectar los cables.



• Asegúrese de que el selector de voltaje esté en la posición correcta según la red eléctrica de su país o entorno.
  (Si no está seguro, puede consultar Wikipedia)


  115V	230V

• Cierre la cubierta lateral y apriete el tornillo.


Paso 16

• Extraiga el cable de la nueva fuente de alimentación por el orificio y llévelo hacia el lado de la cubierta trasera.

• Vuelva a conectar los cables del tubo láser y de la fuente de alimentación del láser.

• Cierre la cubierta trasera y apriete el tornillo.
