Beambox II - Sustitución de la fuente de alimentación de 12V (12V PSU)

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Abra la cubierta lateral para acceder al interior de la máquina.

• Utilice un destornillador de estrella para retirar la cubierta.



Paso 3

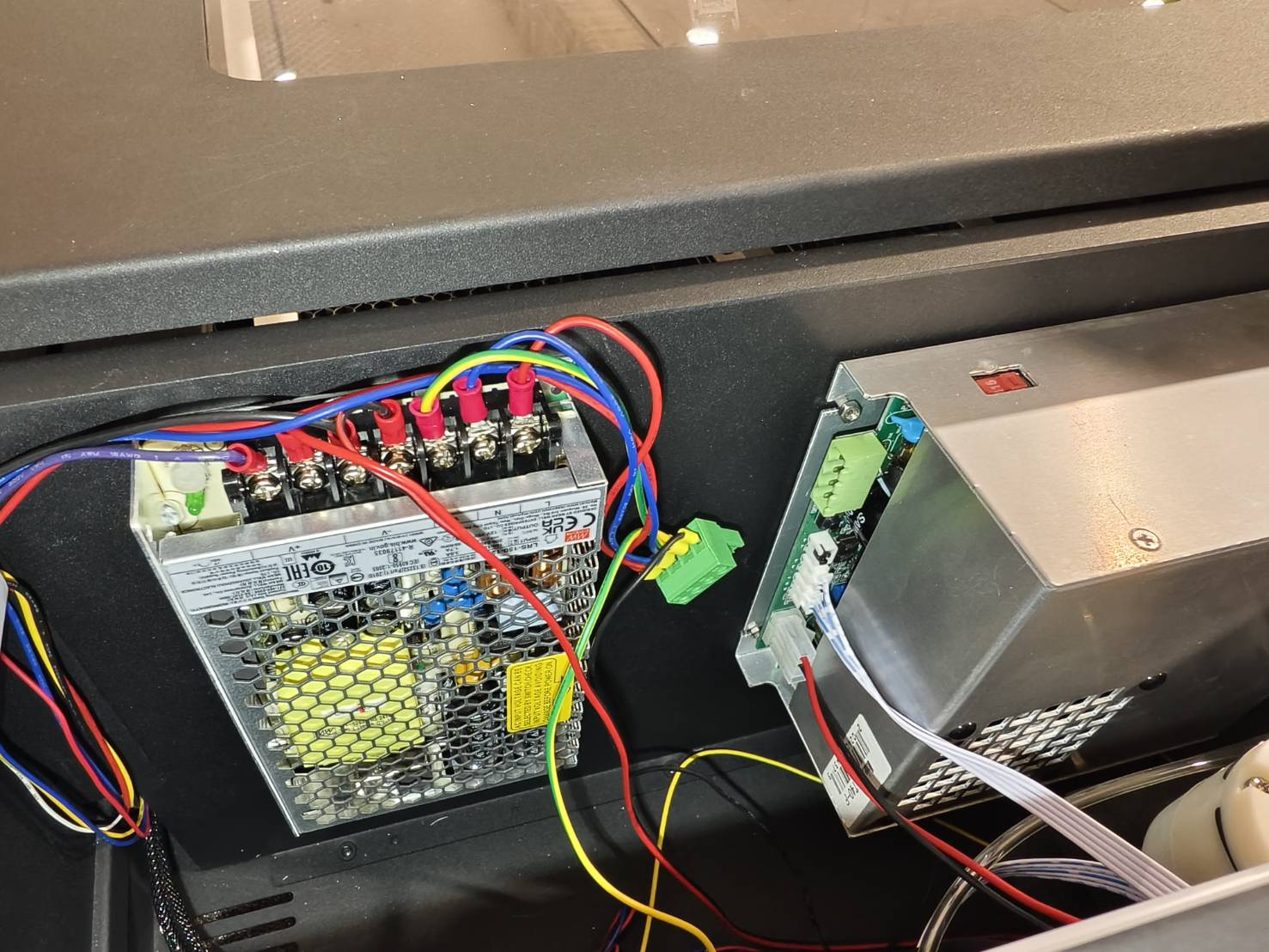

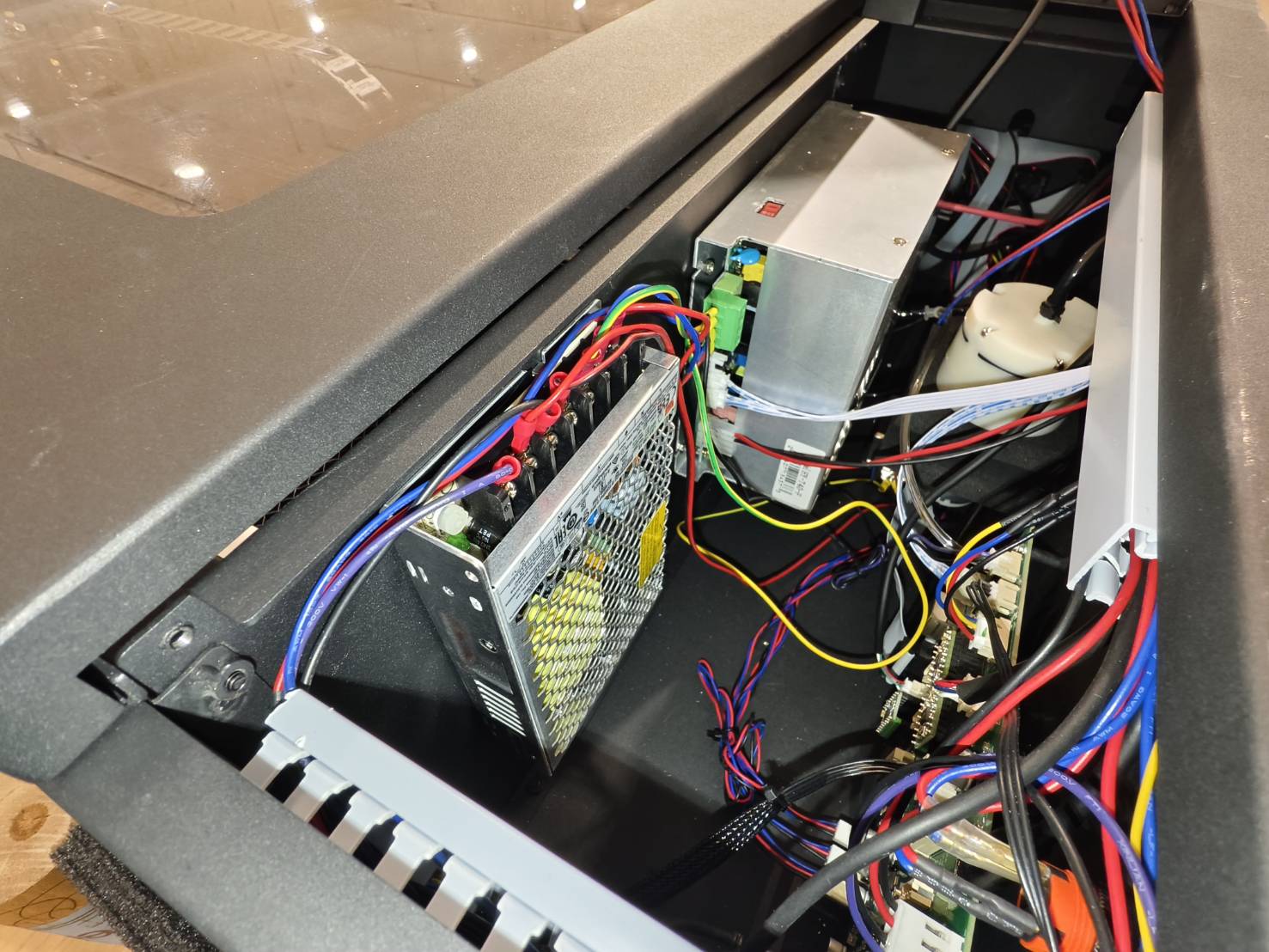

Fotografíe toda la disposición del cableado de la fuente de alimentación de 12V. Asegúrese de que las fotos sean lo más nítidas posible.
El objetivo es evitar olvidar la ubicación de los cables al instalar la nueva fuente de alimentación.
(Si no recuerda dónde va cada cable, consulte el diagrama para ver la configuración más reciente.)

Paso 4

Desconecte el cable de la fuente de alimentación del láser.

Paso 5

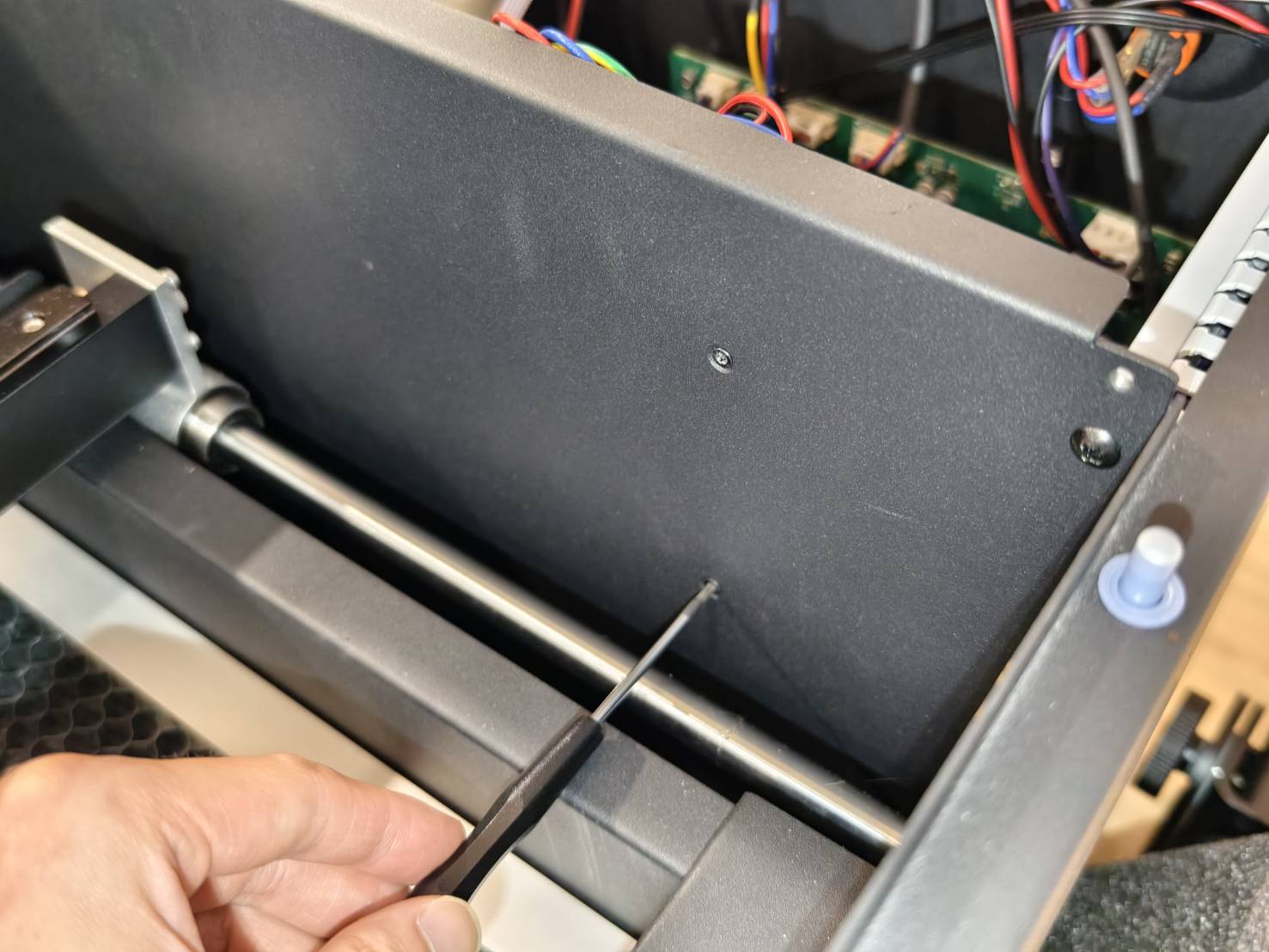

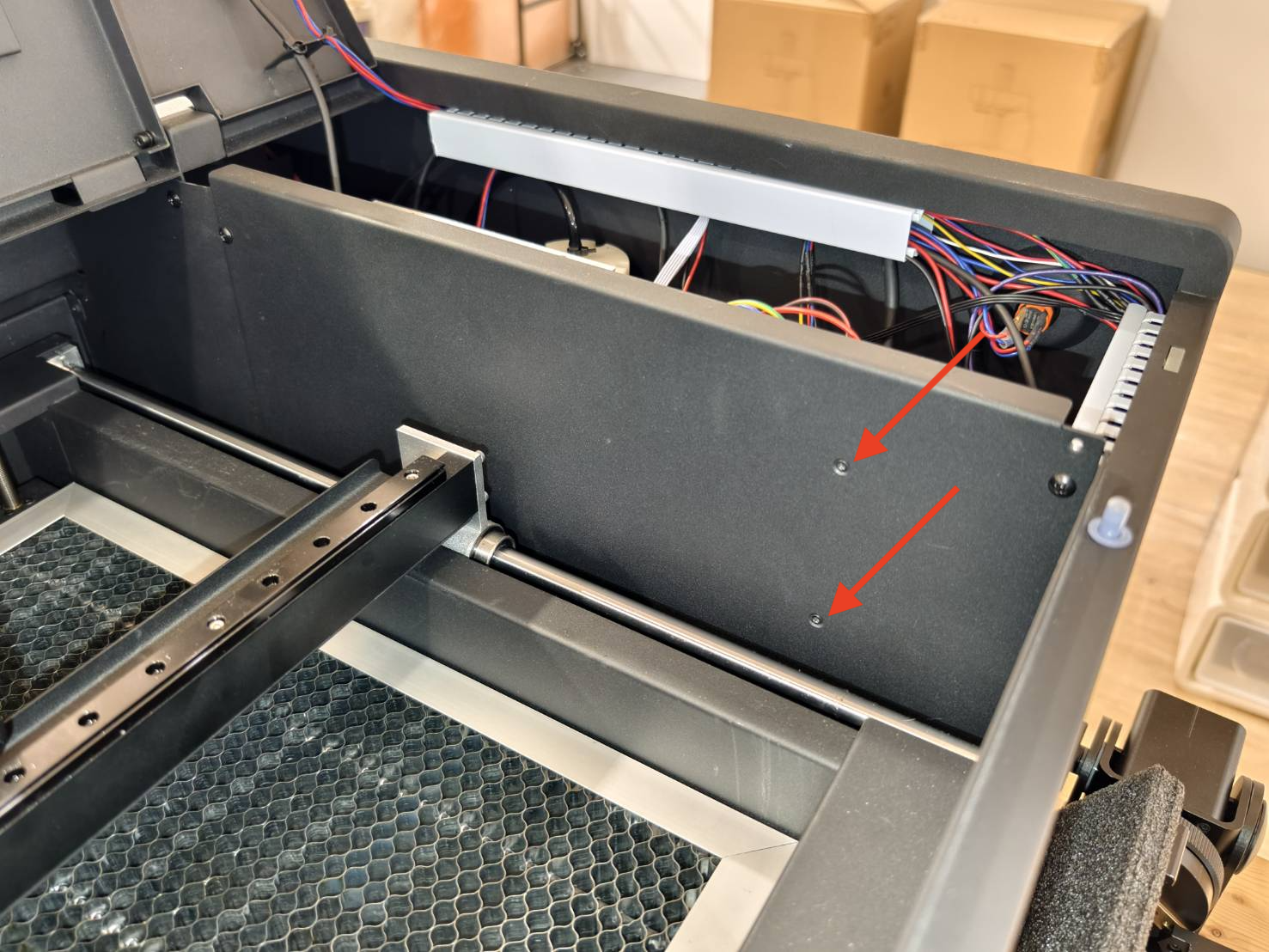

Abra la tapa y desenrosque los dos tornillos Torx T8 en la parte posterior de la fuente de alimentación de 12V.

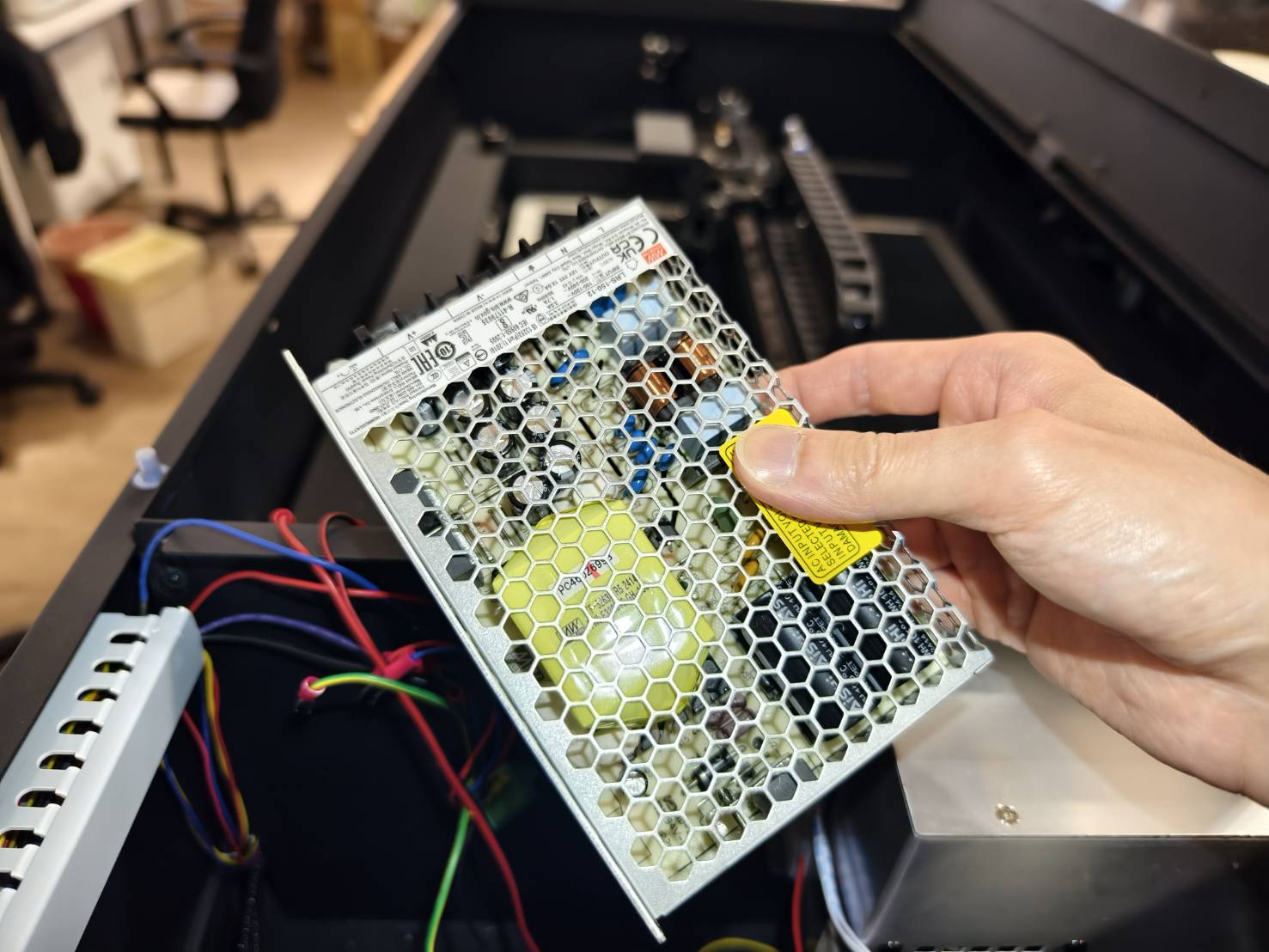

La fuente de alimentación puede desmontarse de la chapa metálica.

Paso 6

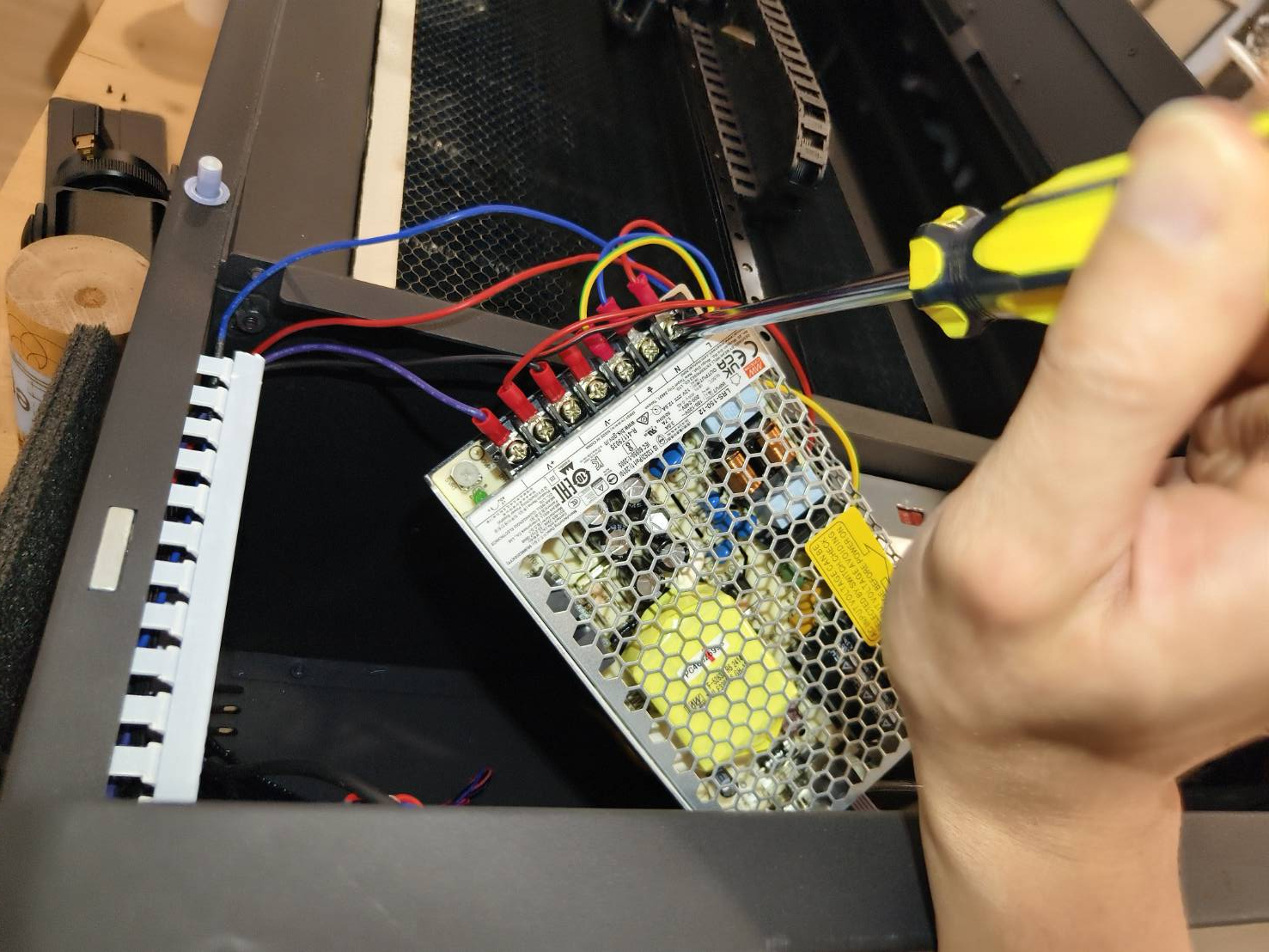

Retire todos los cables de la fuente de alimentación de 12V para poder extraerla completamente de la máquina.
Se recomienda tomar fotos antes de desconectar los cables para recordar su disposición original.
(No es necesario quitar los tornillos completamente. Los cables pueden extraerse cuando los tornillos estén aflojados.)

Paso 7

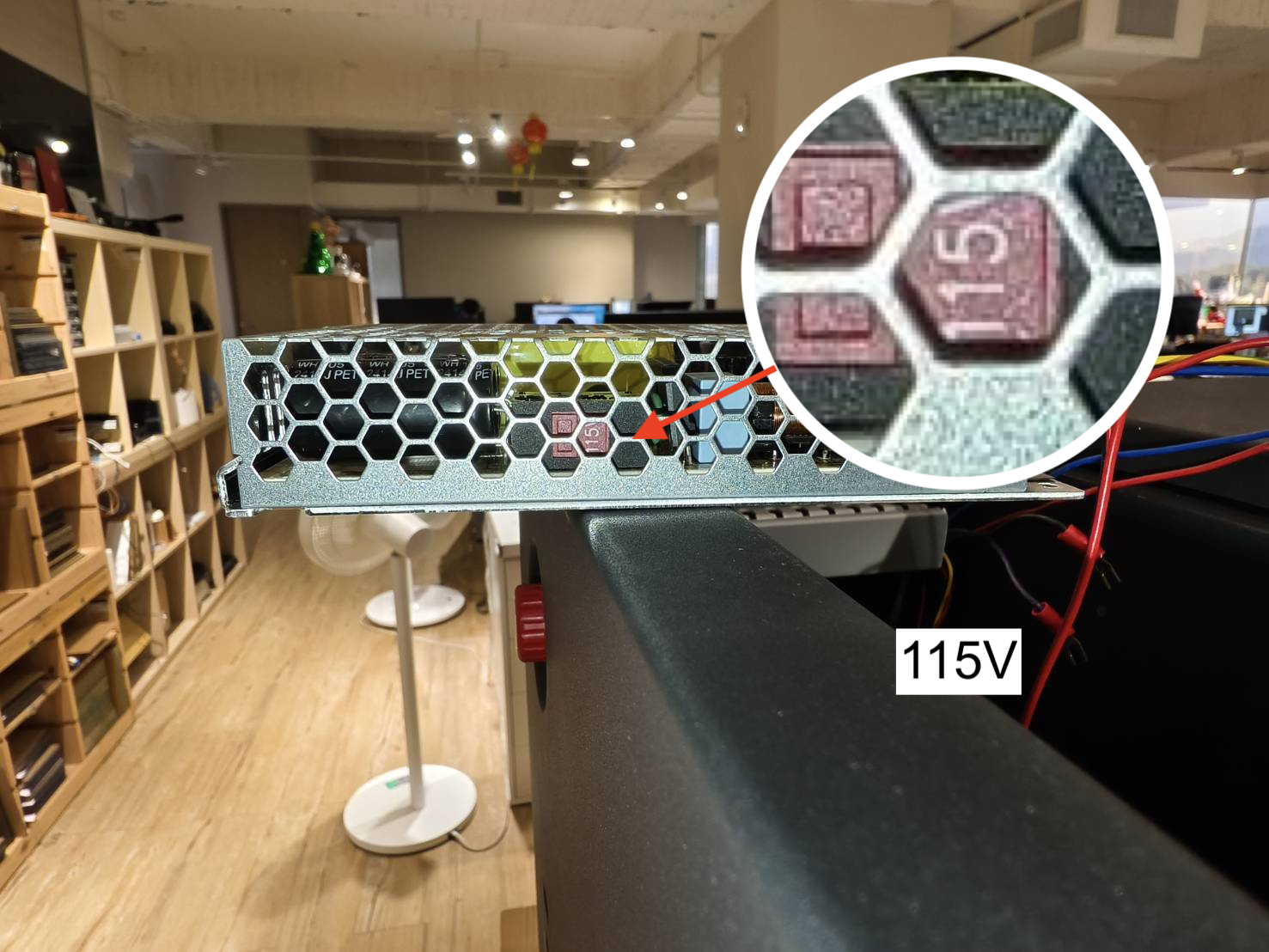

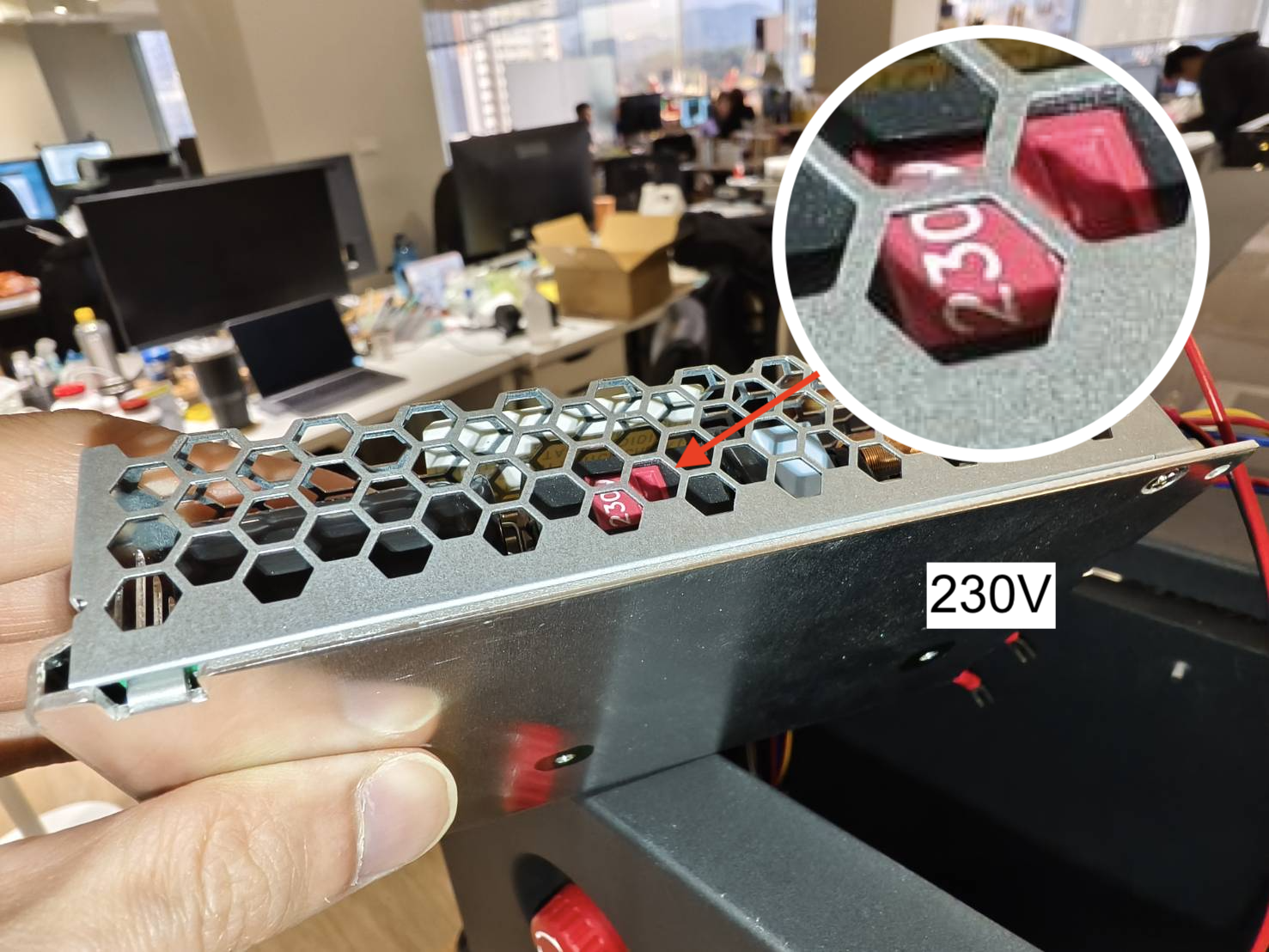

Asegúrese de que el voltaje de la fuente de alimentación de 12V esté ajustado según la tensión eléctrica de su país o entorno.
El selector se encuentra en el lateral de la fuente de alimentación. Cambie a 115V o 230V según corresponda a su red eléctrica.
(Si desconoce el voltaje de su red, puede consultar Wikipedia)

Paso 8

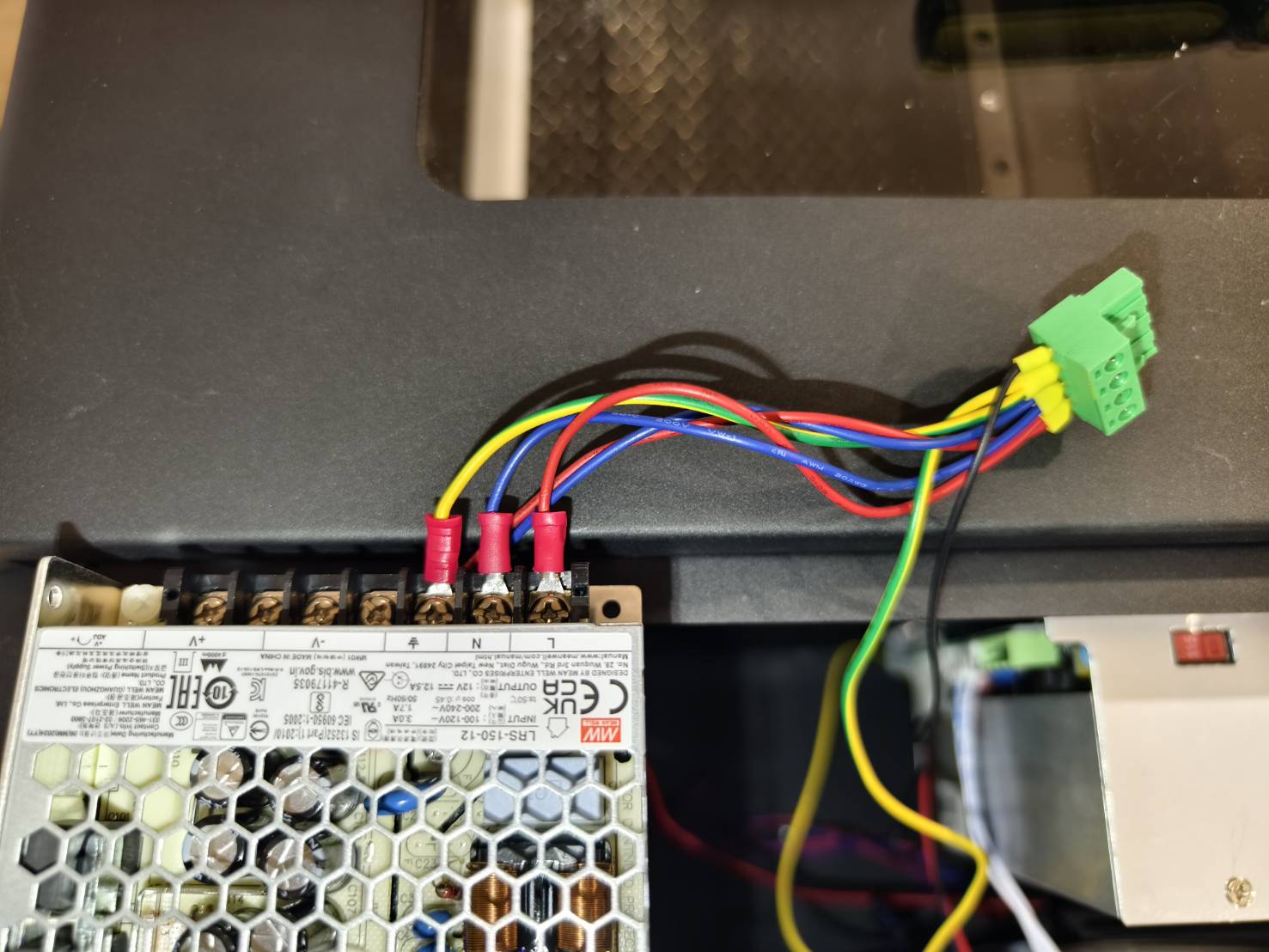

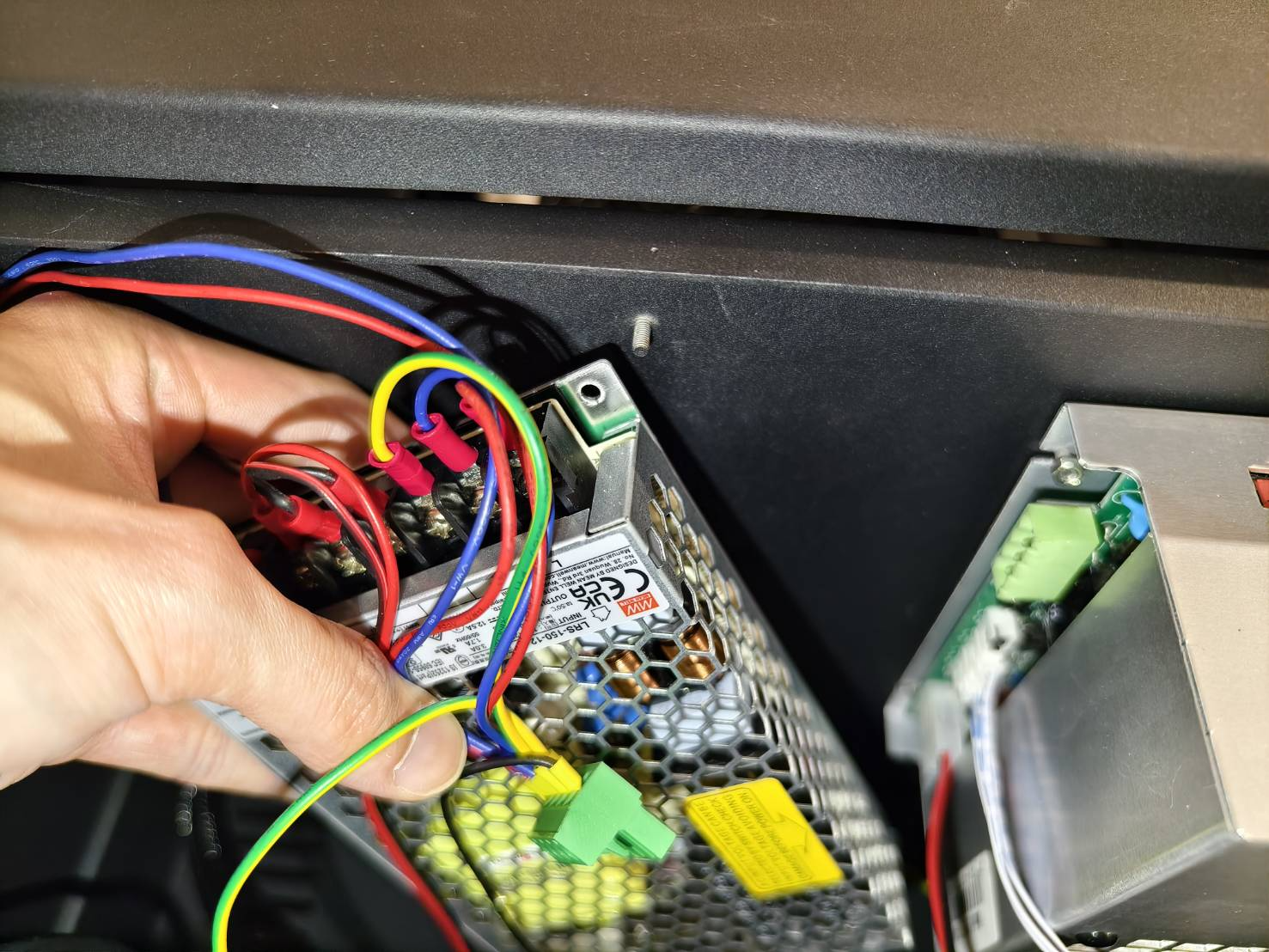

Vuelva a conectar todos los cables en la nueva fuente de alimentación de 12V.

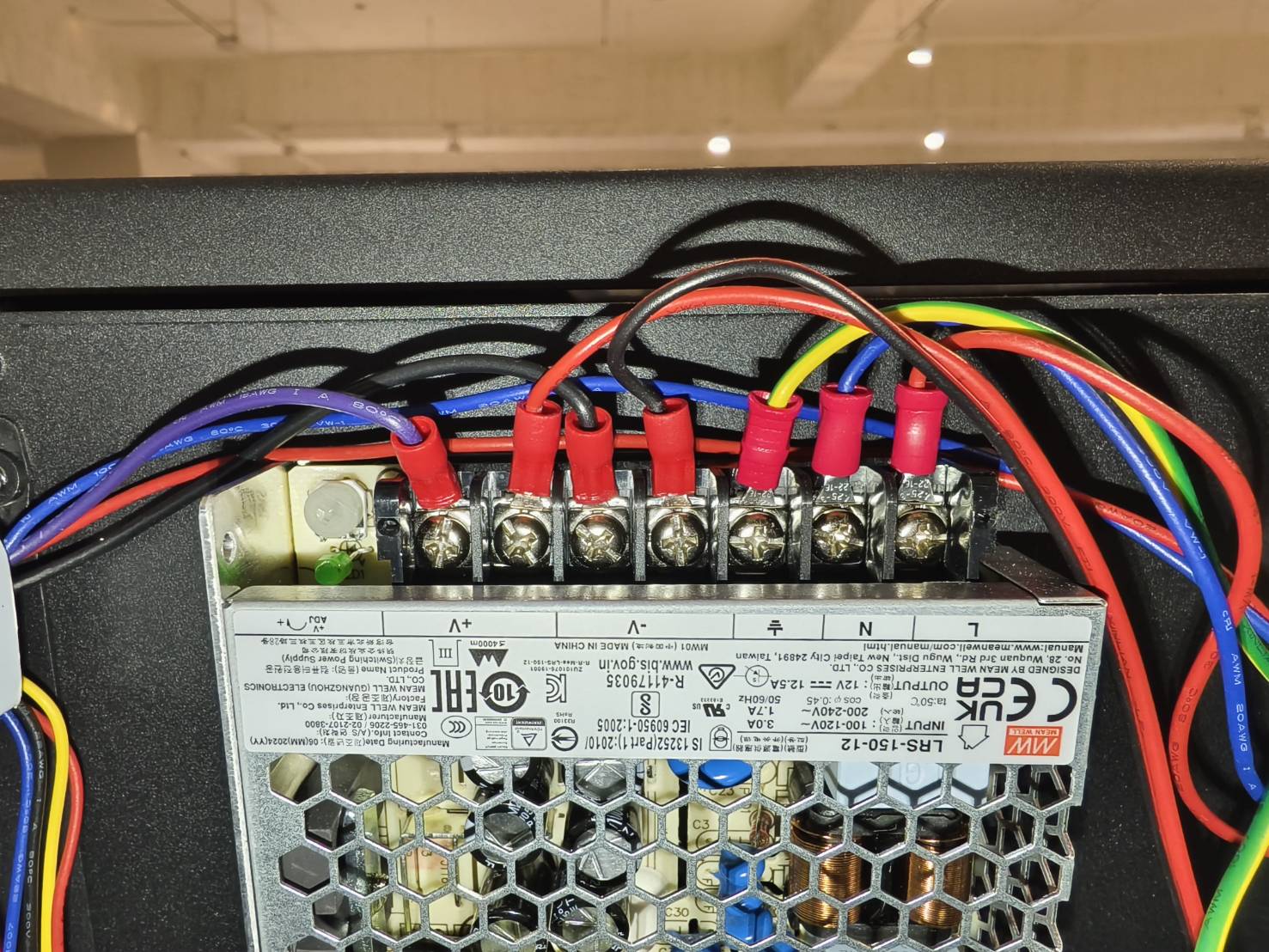

• Asegúrese de que los cables del conector verde se conecten a "L", "N" y "⏚".
  El cable rojo va a "L".
  El cable azul va a "N".
  El cable verde/amarillo va a "⏚" (Tierra)

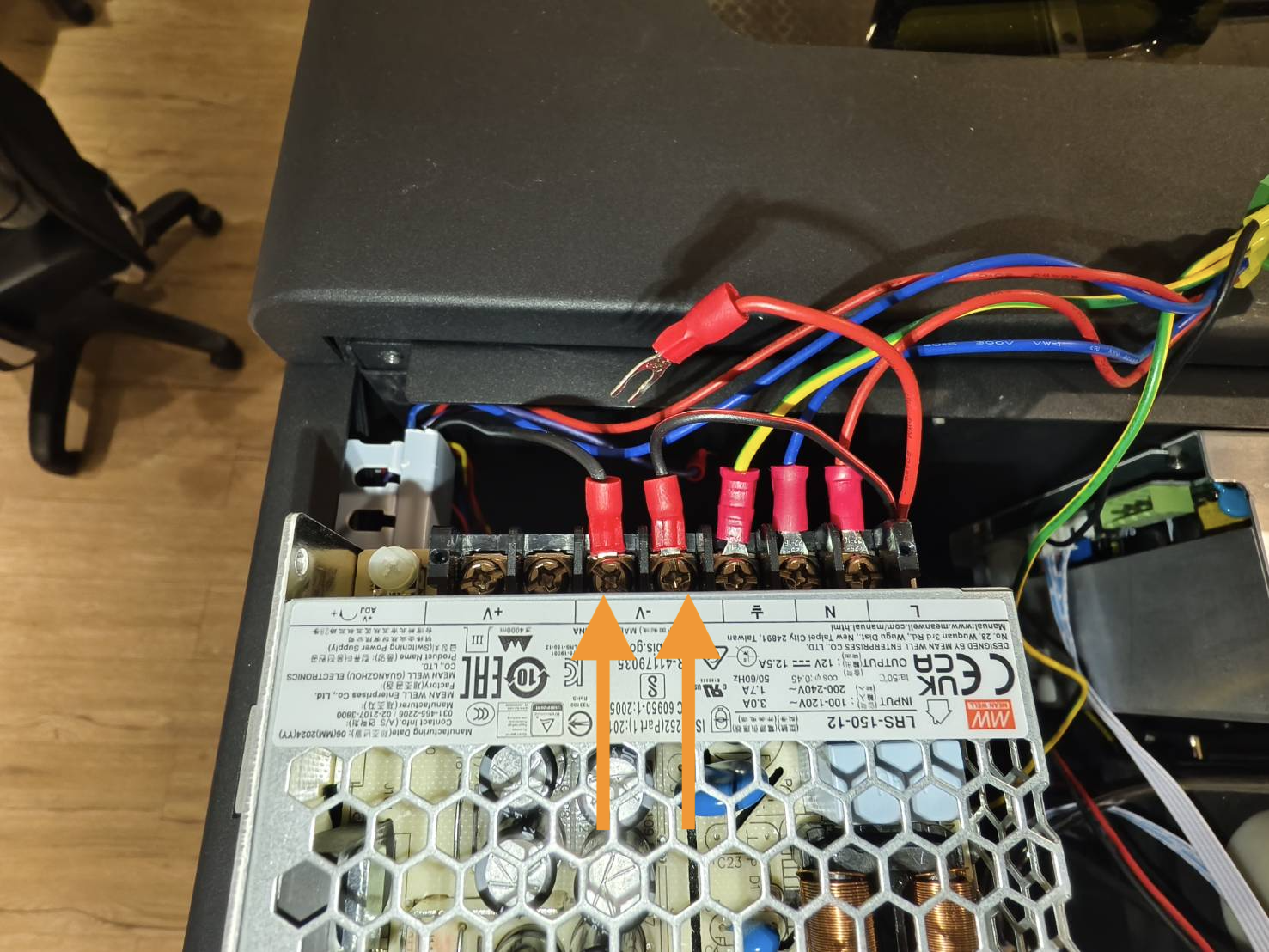

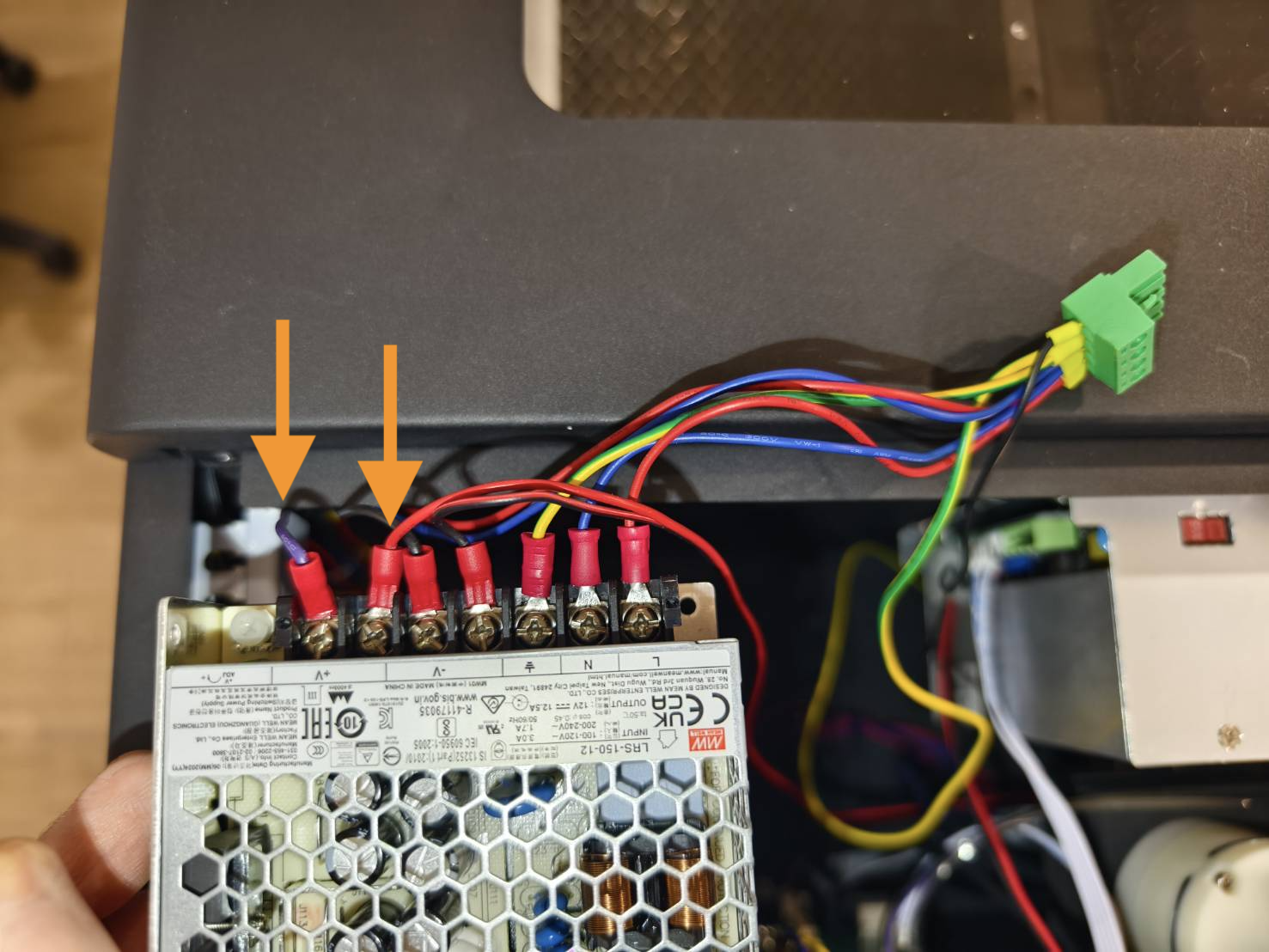

• Los cables negro y negro/rojo irán a "-V".



• Los cables rojo y morado irán a "+V".
  (Asegúrese de que este cable rojo no proceda del conector verde.)


Paso 9

Monte la fuente de alimentación de 12V en el espárrago.

Paso 10

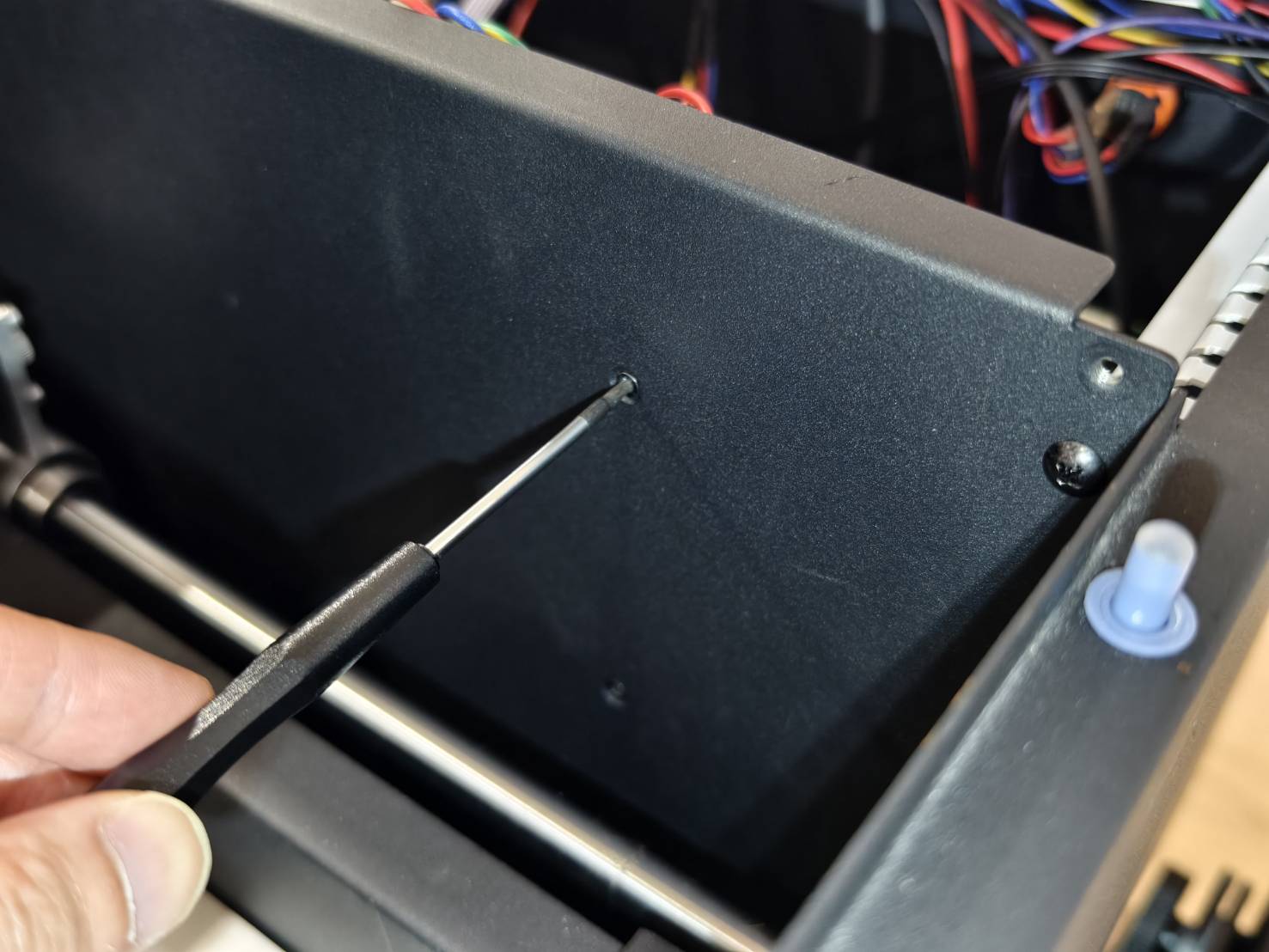

Atornille los tornillos T8 junto con la fuente de alimentación.

Paso 11

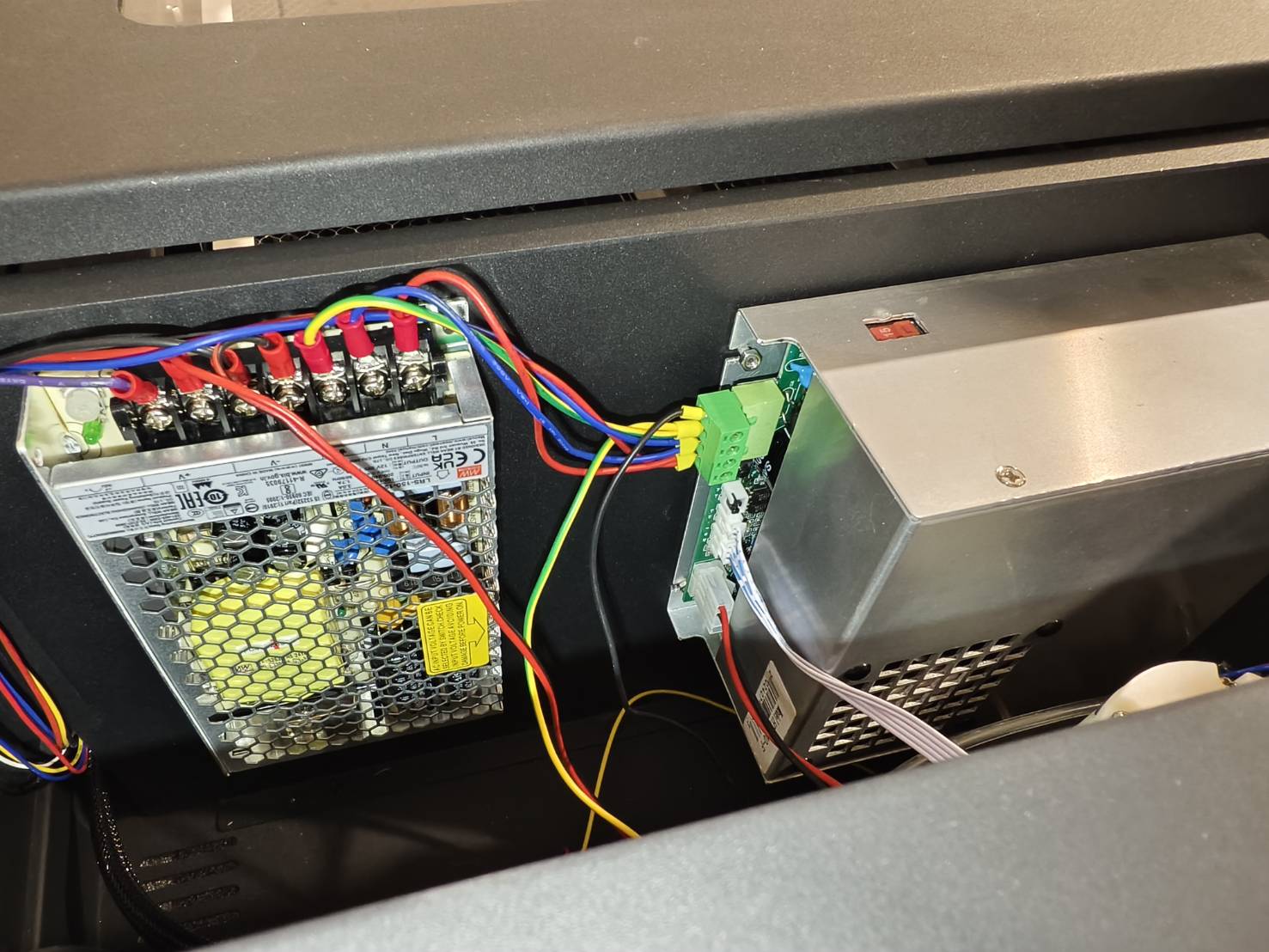

• Vuelva a conectar el conector verde a la fuente de alimentación del láser.




• Cierre la cubierta lateral y apriete el tornillo.




#FIN
