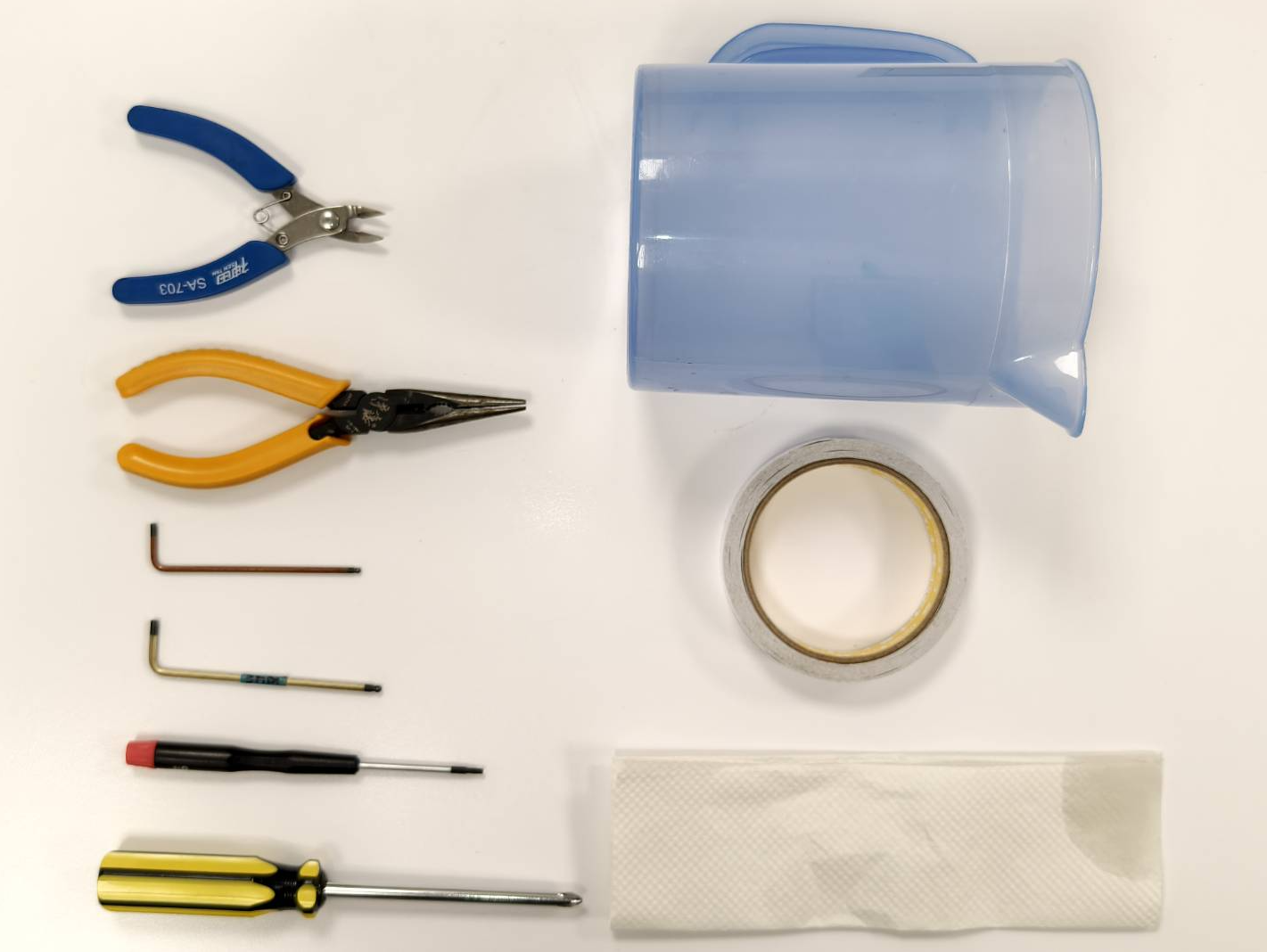

Herramientas
| 1 | Alicates de corte |
| 2 | Alicates |
| 3 | Llave Allen de 2,5 mm |
| 4 | Llave Allen de 3 mm |
| 5 | Destornillador Torx T8 |
| 6 | Destornillador Phillips |
| 7 | Recipiente de agua (grande) |
| 8 | Cinta adhesiva de doble cara |
| 9 | Paño o papel absorbente |
Paso 1
Apague la máquina y desconecte el cable de alimentación.
Paso 2
Abra la cubierta de la bomba de agua con el destornillador Torx.
Paso 2.1
Este paso es opcional.
Eleve la máquina para crear más espacio arriba y abajo, o desplácela al borde de la mesa.
Paso 3
Utilice un destornillador para quitar los tornillos de la parte trasera de la máquina y, a continuación, podrá abrir la cubierta posterior.
Paso 4
Corte las dos bridas para que el sensor de flujo pueda moverse libremente.
Si su sensor de flujo no está sujeto con bridas, omita este paso.
Paso 5

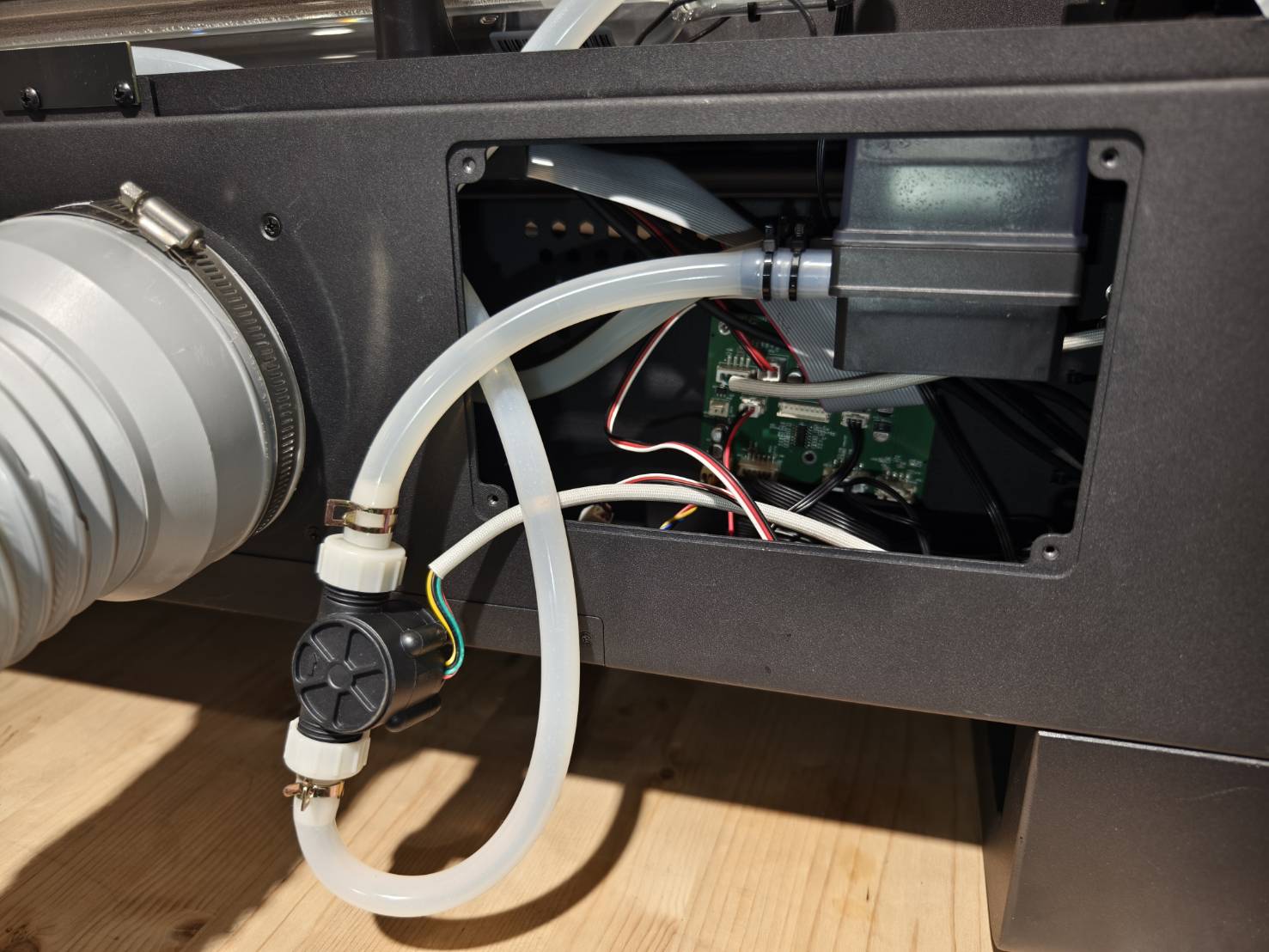

Extraiga el sensor de flujo para disponer de más espacio.
Paso 6

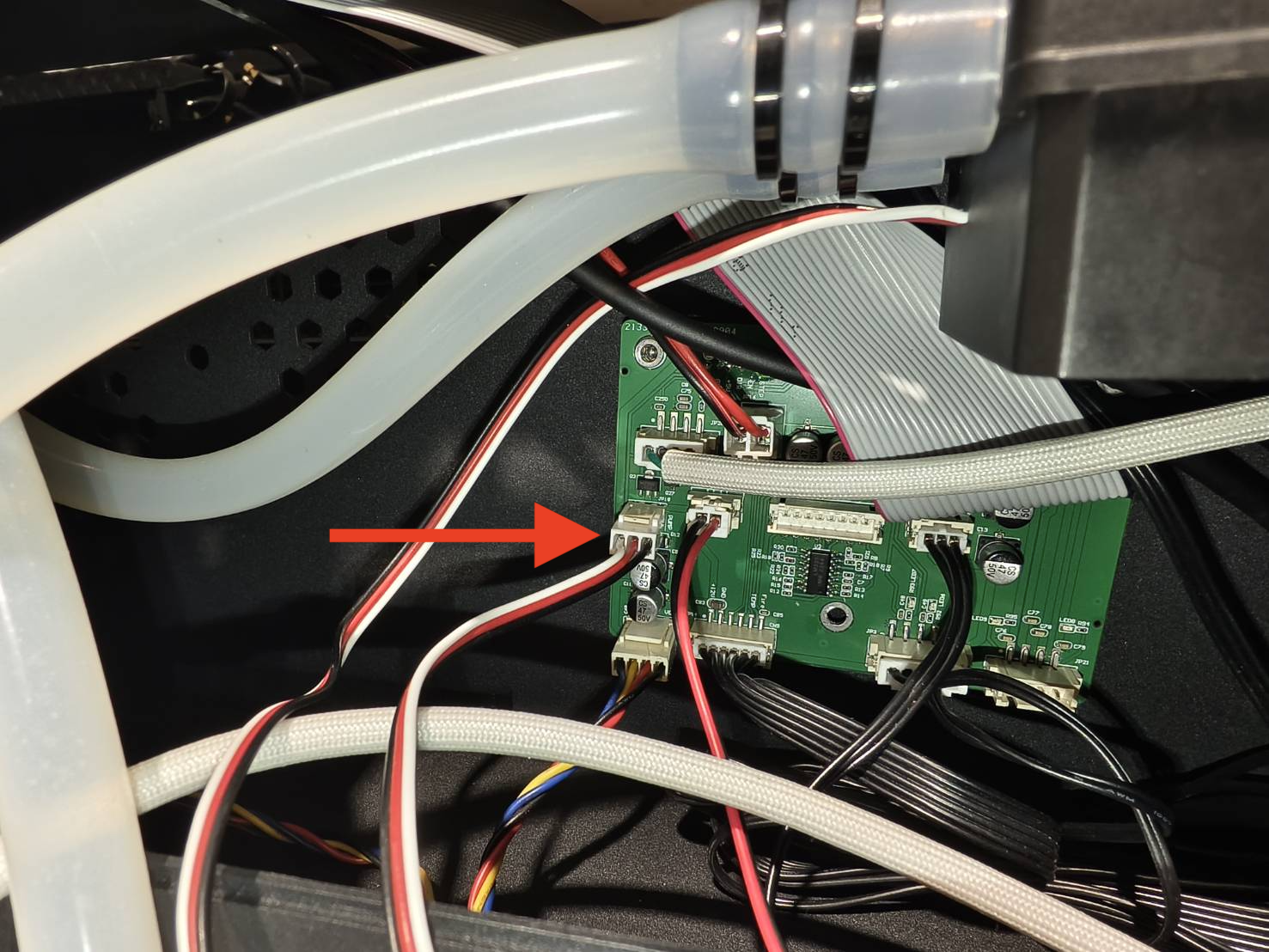

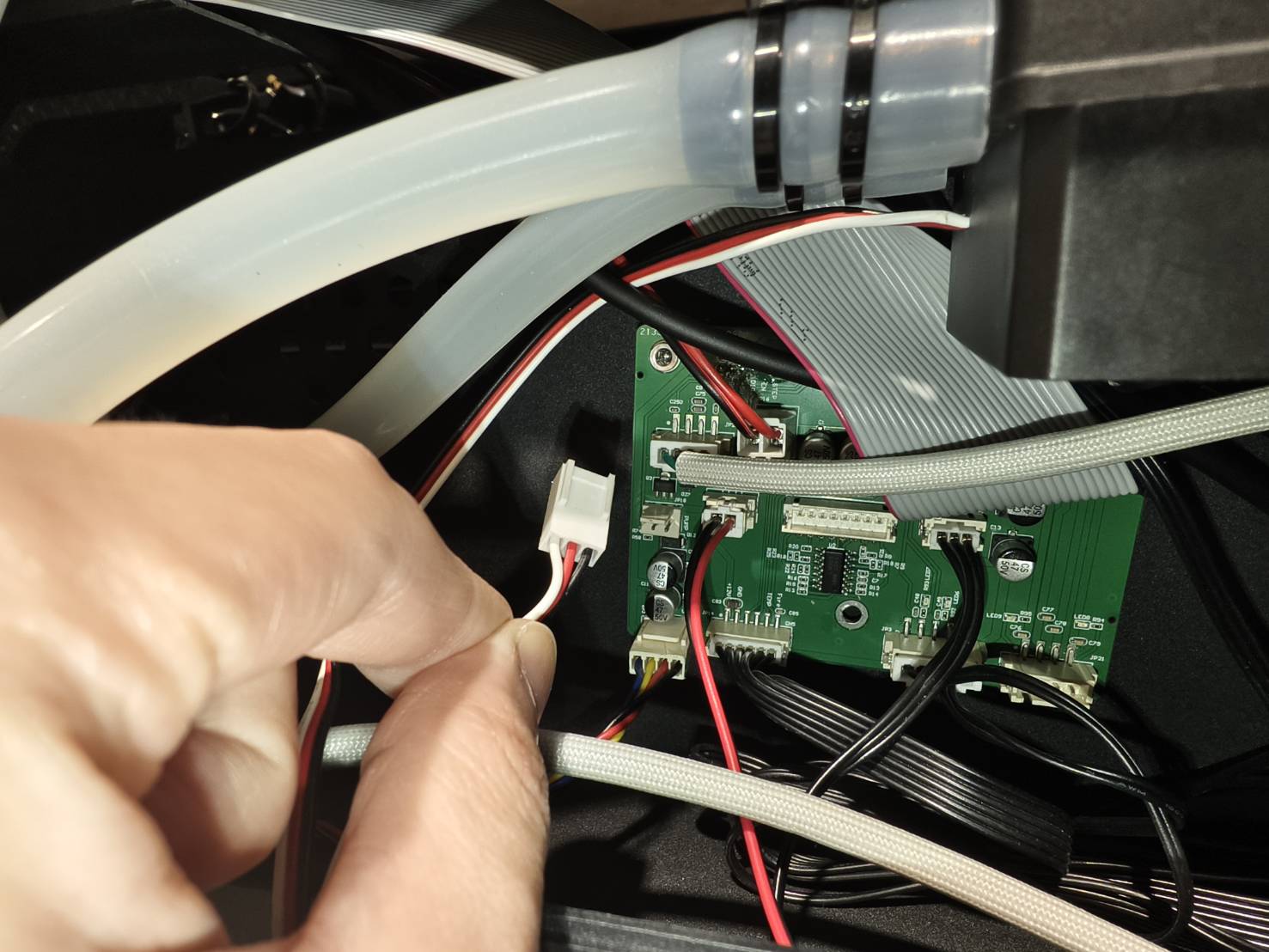

Desconecte el cable de la bomba de agua.
(Si su placa es diferente a la que se muestra en las siguientes imágenes, consulte el diagrama para ver la configuración más reciente.)
Paso 7

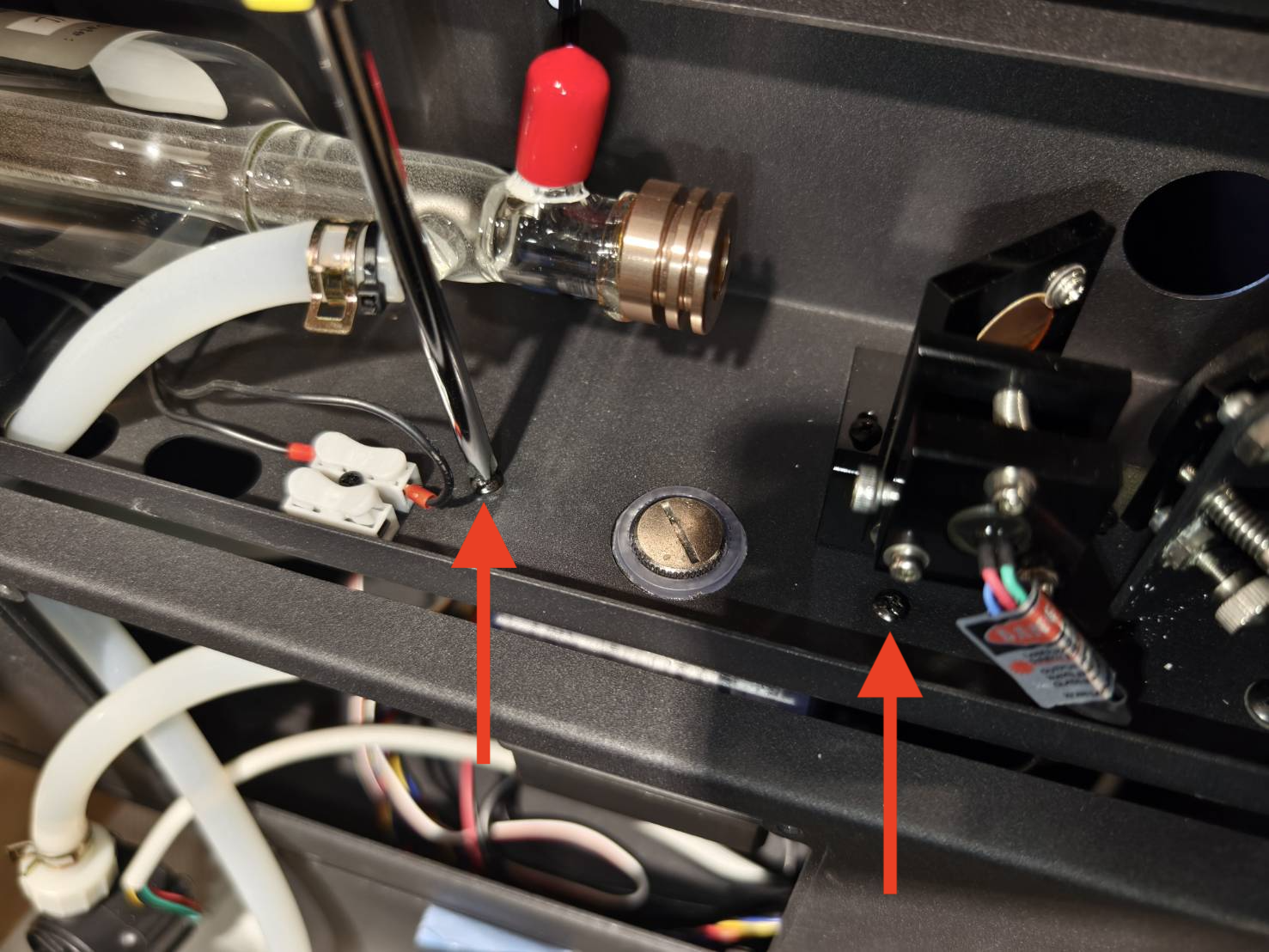

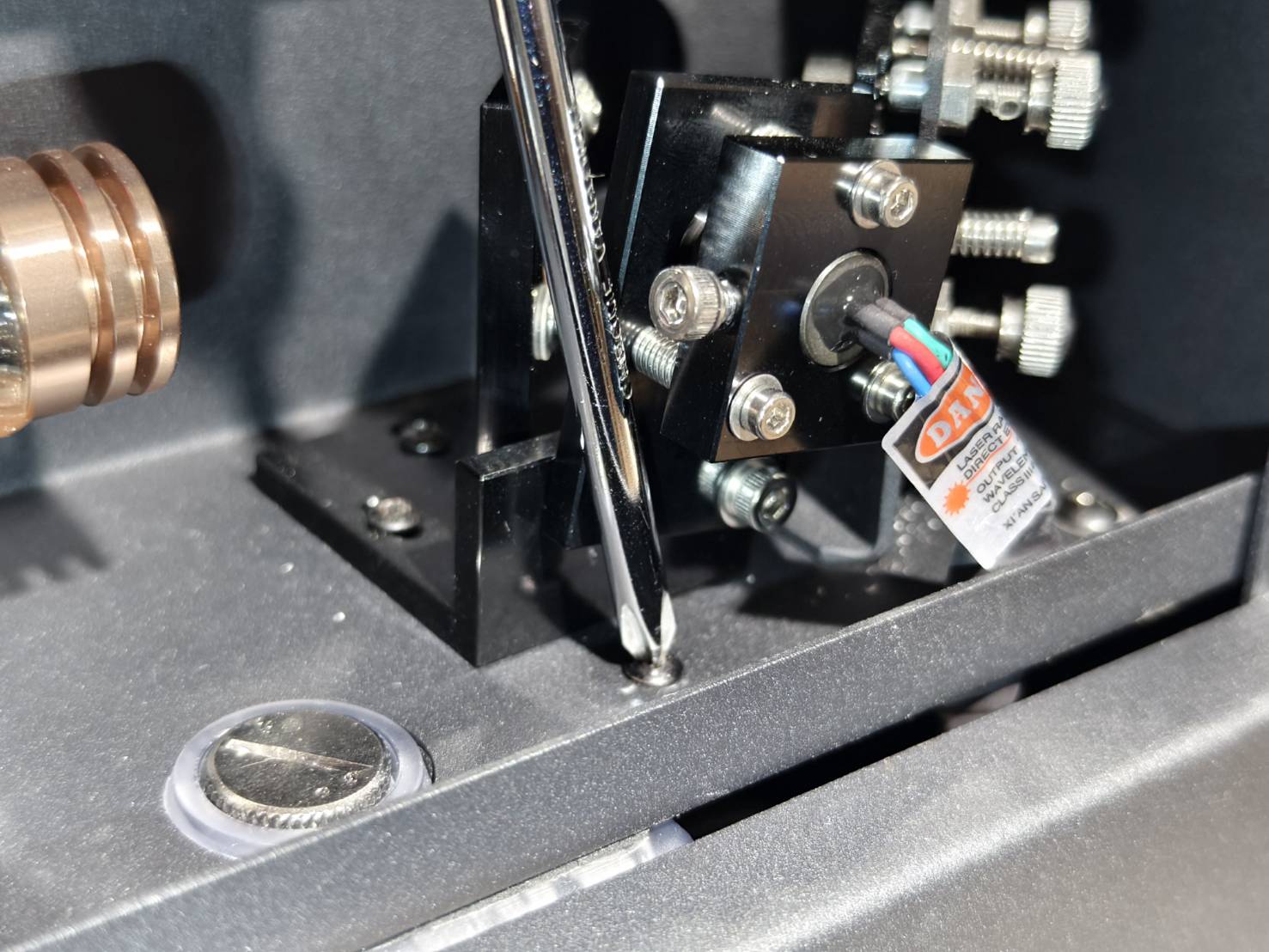

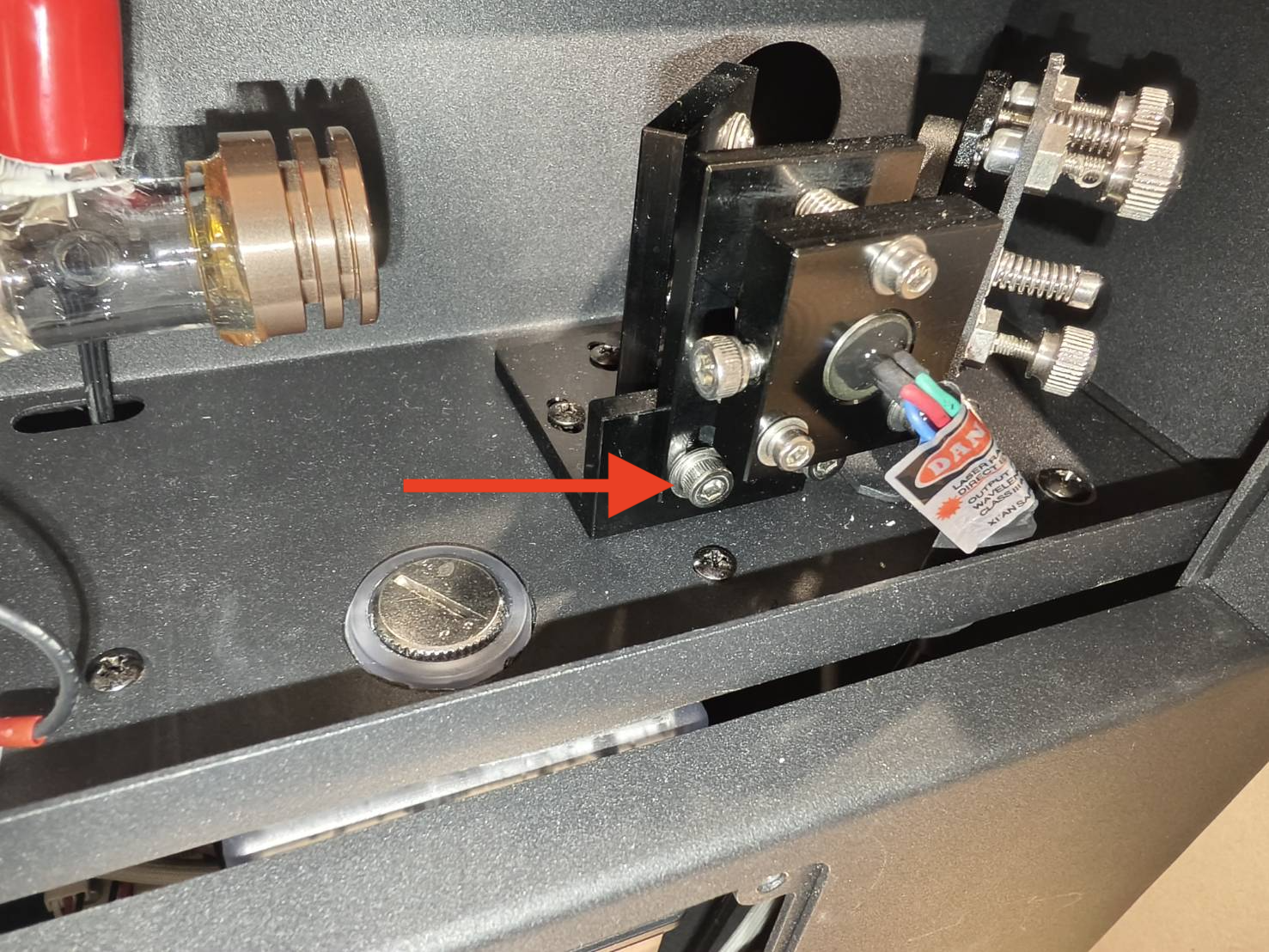

Retire el tornillo situado a la izquierda del soporte del puntero láser rojo.
Paso 8

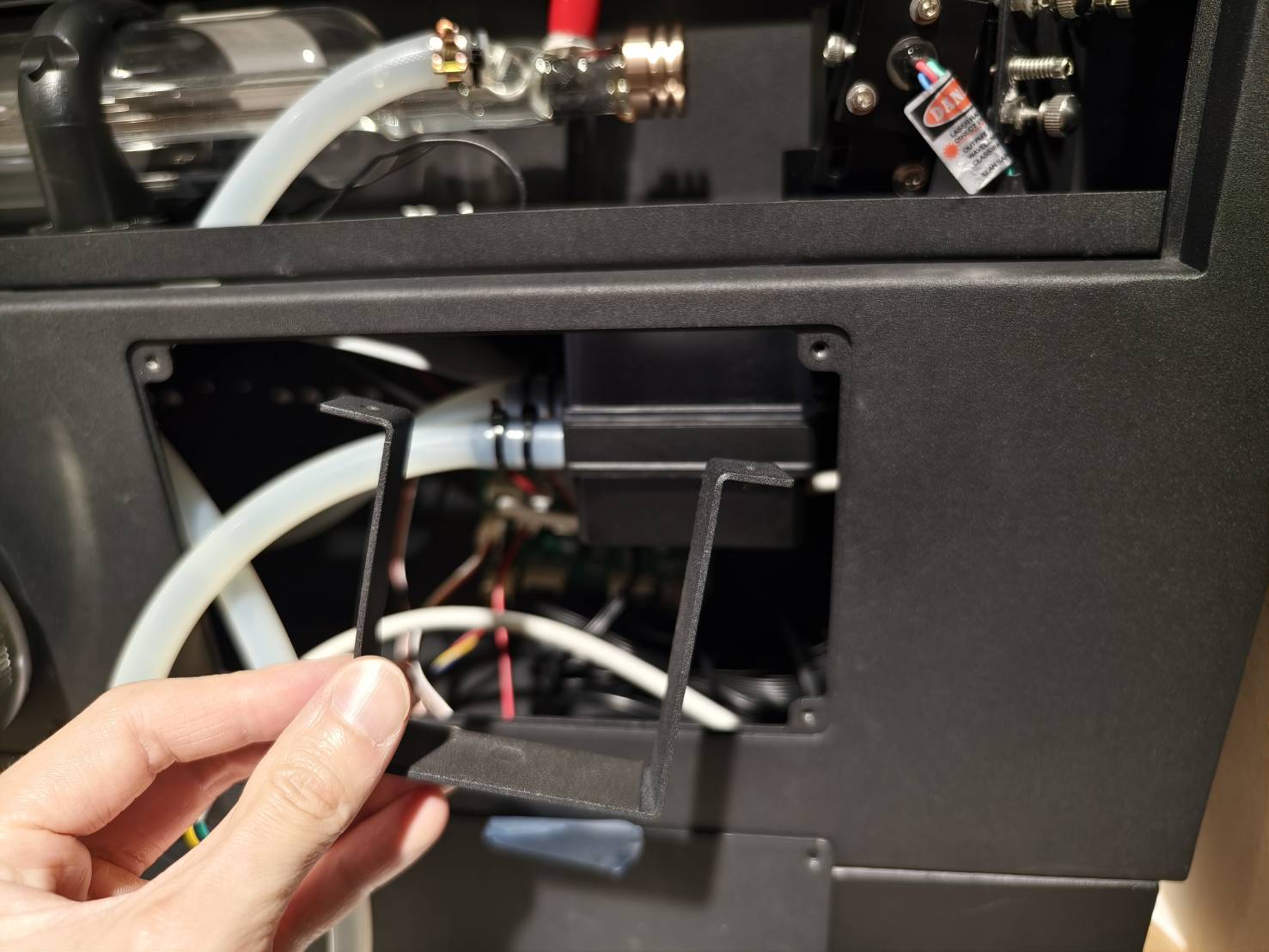

Desatornille los dos tornillos y retire el soporte de la bomba de agua.
Paso 9
- Es posible que la bomba de agua esté adherida a la máquina.
Intente retirarla con la mano.
(Si la bomba de agua se retira junto con el soporte, puede omitir este paso.)

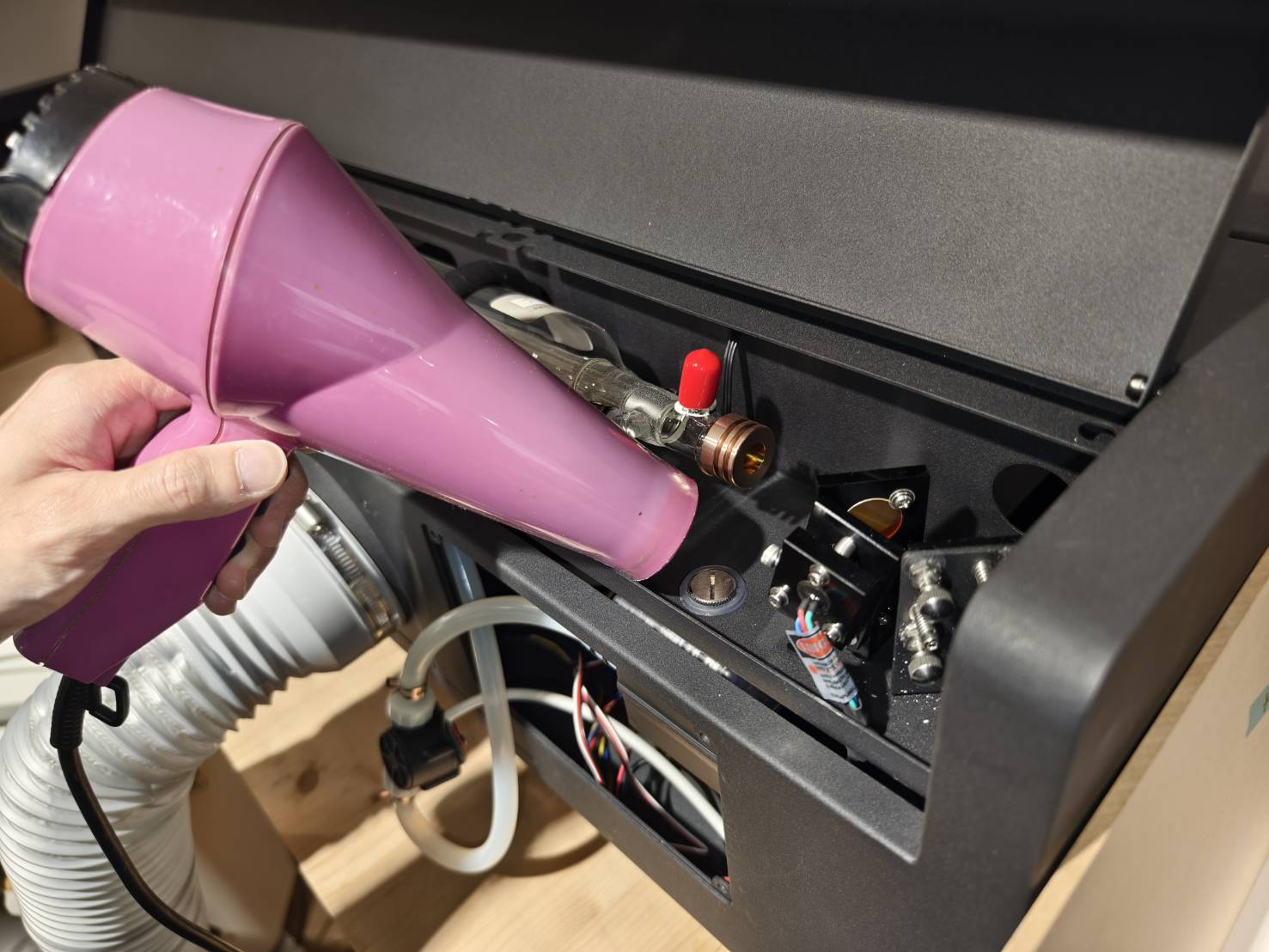

- Si la cinta adhesiva es demasiado fuerte y no puede retirar la bomba, utilice un secador de pelo para calentarla ligeramente y facilitar la extracción.
Paso 10
Limpie los restos de cinta adhesiva de la máquina.
Paso 11

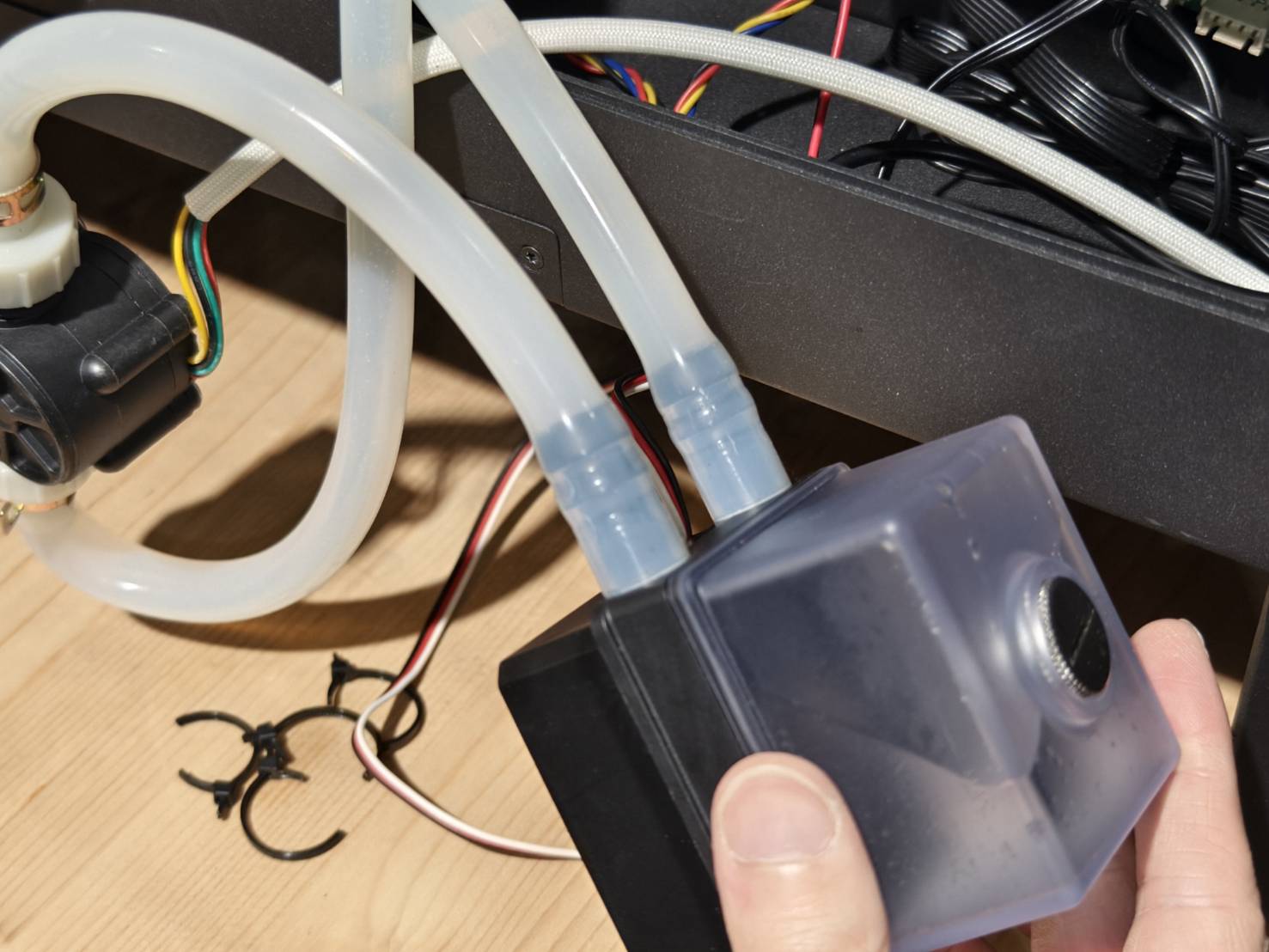

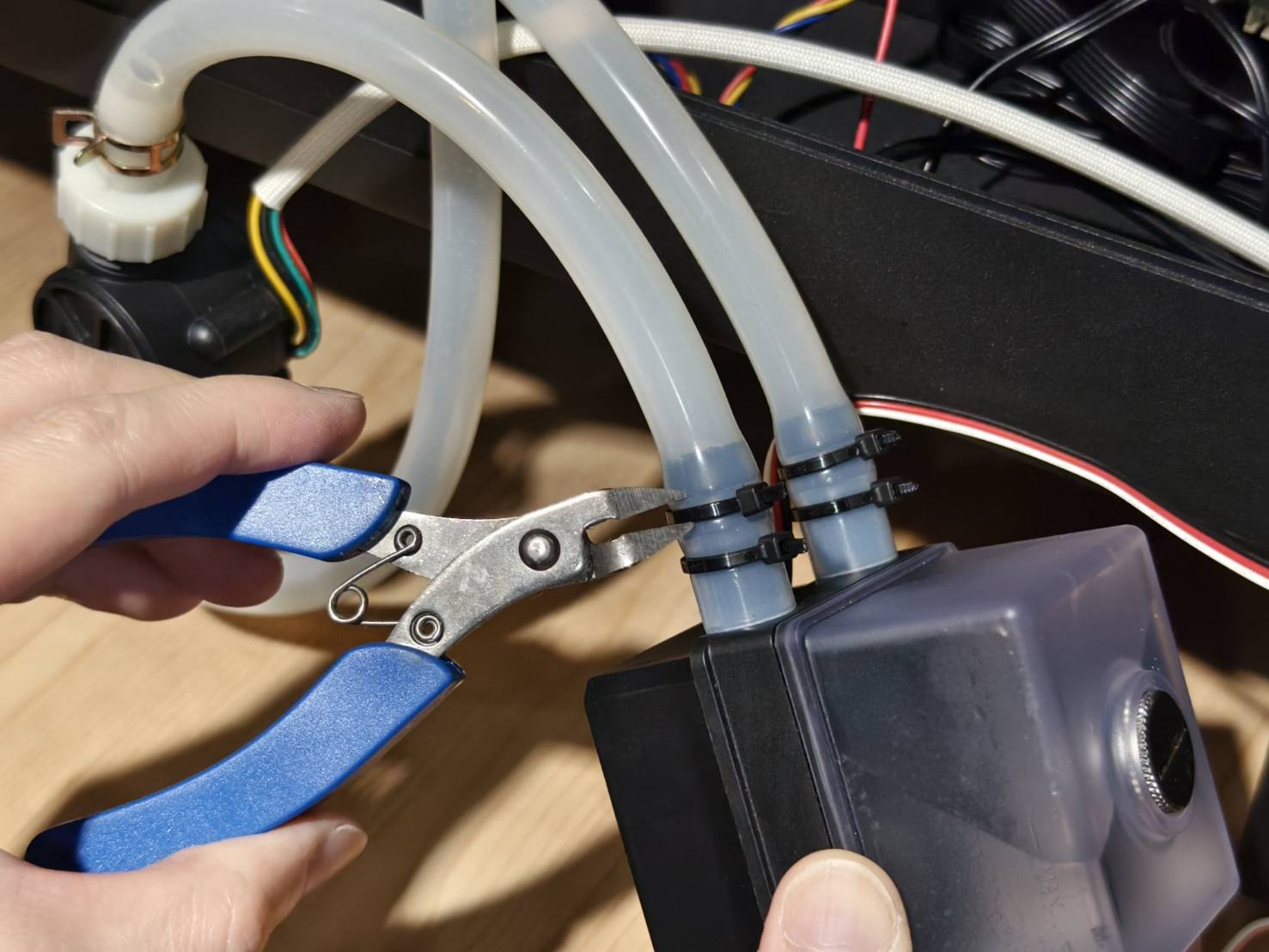

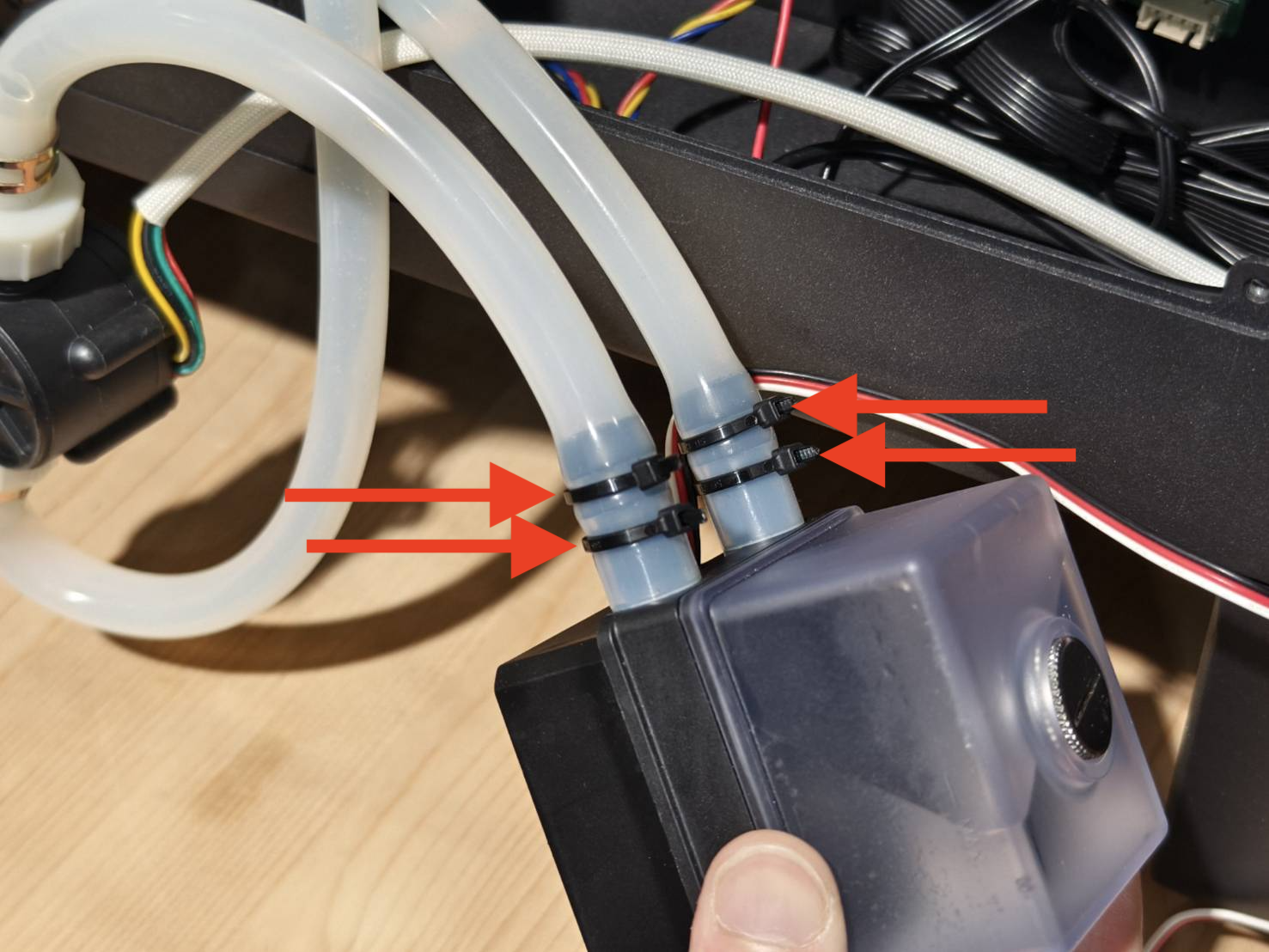

Extraiga la bomba de agua y corte las bridas o mueva las abrazaderas de manguera si las hubiera.
Bridas
Abrazaderas de manguera
Paso 12

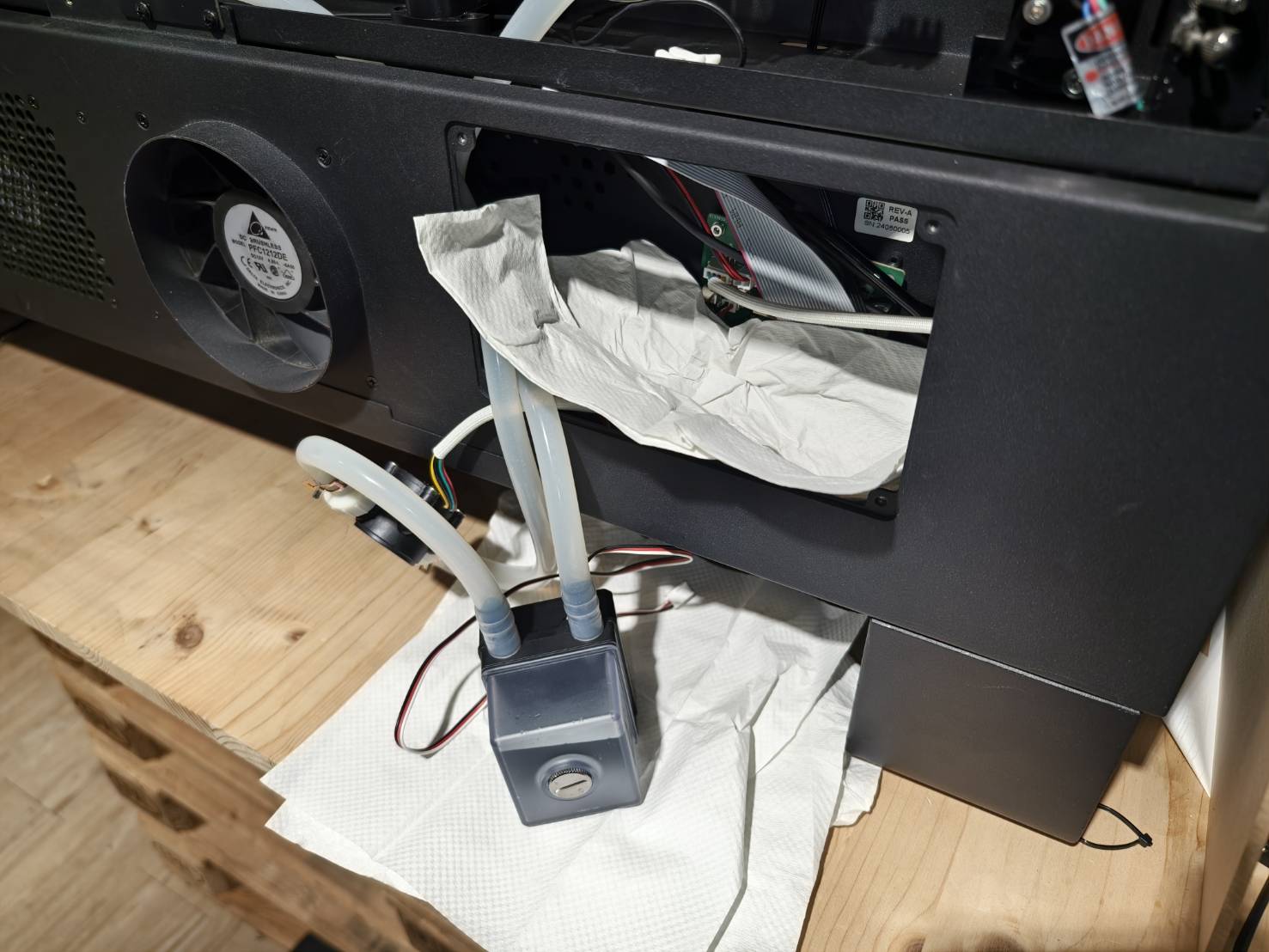

Coloque algunos trapos o toallas de papel dentro de la máquina y sobre la mesa.
Paso 13
Desconecte las mangueras de agua de la bomba utilizando una servilleta y unos alicates.
El uso de servilletas tiene como objetivo evitar que las mangueras de agua se rompan o se dañen.
(Realice esta acción sobre un recipiente, ya que al desconectar una manguera de agua, el líquido se derramará inmediatamente.)
Paso 14
Conecte las mangueras de agua a la nueva bomba.

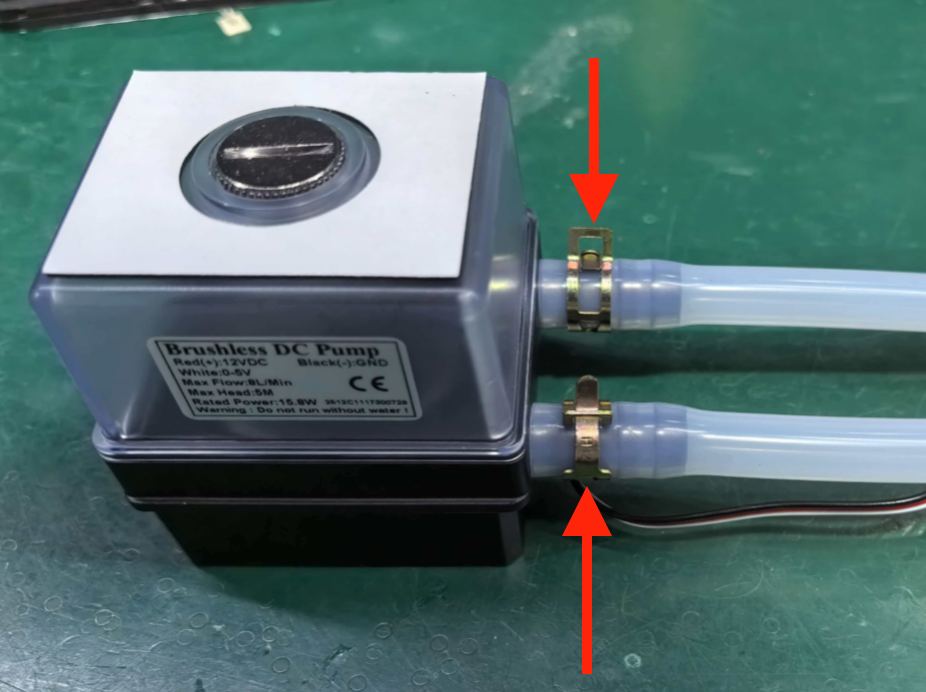

Si su máquina dispone de abrazaderas de manguera, muévalas a la entrada y salida de agua de la bomba.
Si no dispone de ellas, vaya al Paso 14.1.
Paso 14.1 (Paso opcional)
Si dispone de bridas, ate las mangueras de agua como se muestra en el vídeo.
Si no dispone de ellas, omita este paso.
Paso 15
Instale la nueva bomba de agua junto con el soporte.
El soporte tiene una orientación específica. Por favor, consulte el vídeo a continuación.
Paso 16
Vuelva a colocar el sensor de flujo en la máquina y conecte el cable de la bomba de agua a la placa.
Paso 17
Vuelva a atornillar el tornillo del soporte del puntero láser rojo.
Paso 18
Consulte la guía siguiente para rellenar el agua.
Sustitución del agua de refrigeración
Paso 19
- Realice una prueba de velocidad de flujo para comprobar si el valor es normal, lo que corresponde a 3L/min o superior.
(Panel de la máquina > Máquina > Ajustes de hardware > Prueba de velocidad de flujo)
- Si el valor es inferior a 3L/min, consulte la guía siguiente para solucionar el problema.
#900 Refrigerador apagado/Fallo del sistema de refrigeración
Paso 20
Como se ha movido el soporte del puntero láser rojo, compruebe si el punto del láser rojo y la marca quemada coinciden.
Este paso verifica si las trayectorias del láser rojo y el láser de CO2 real coinciden y están alineadas.

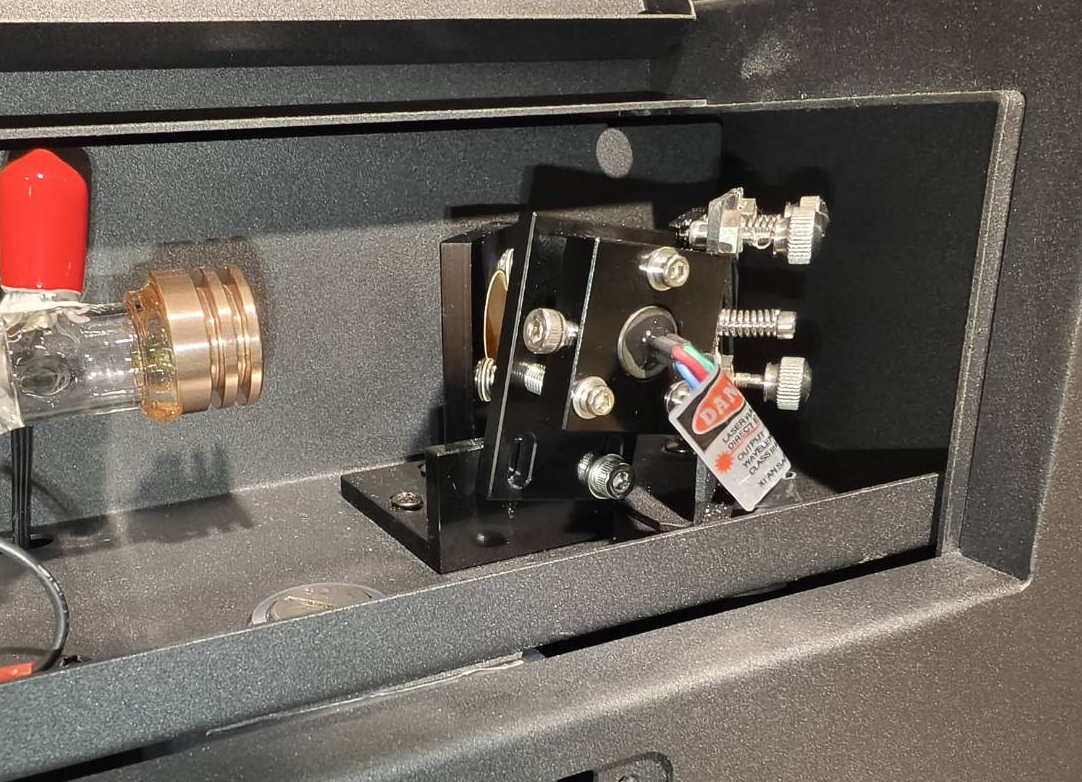

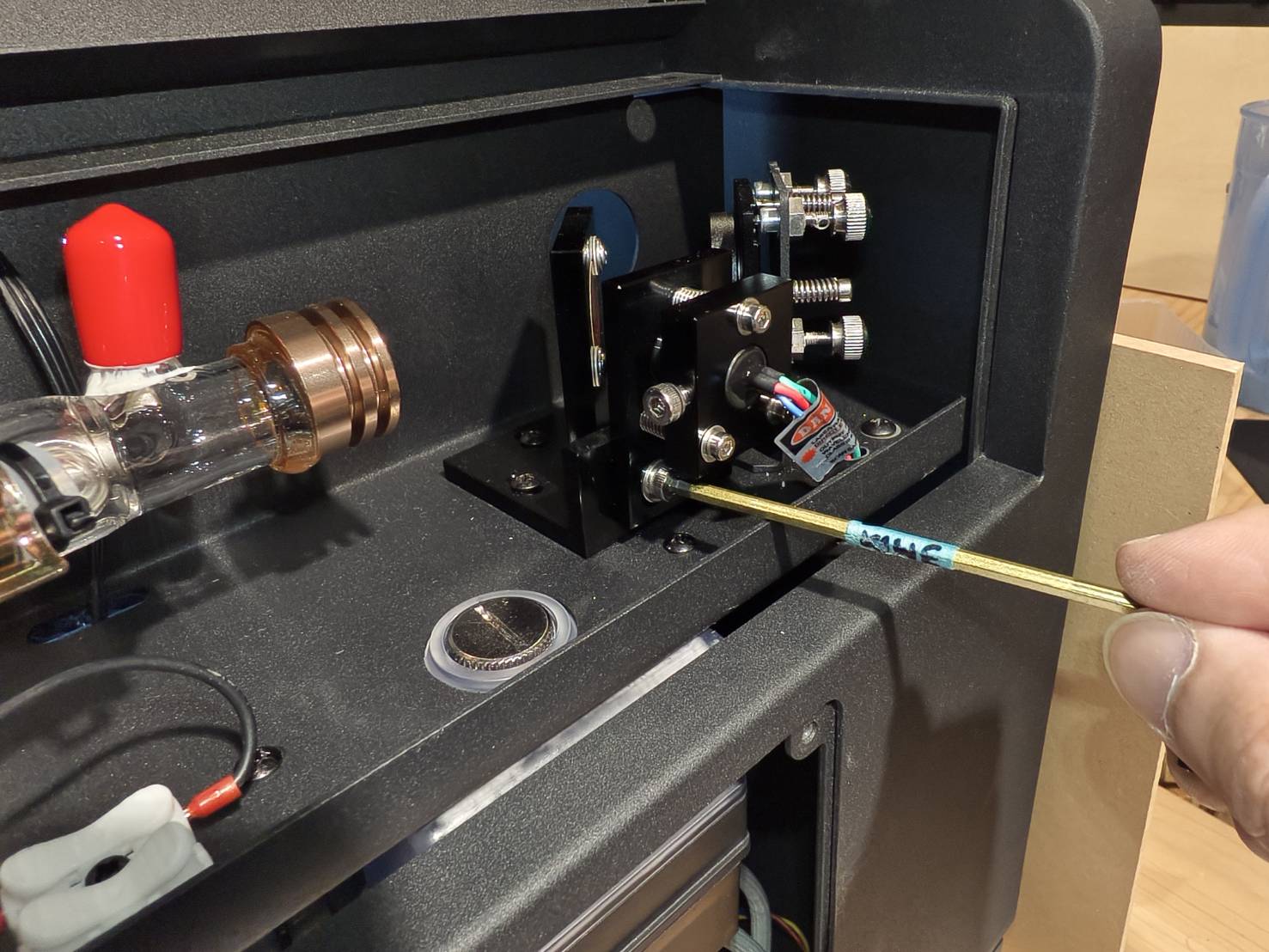

Si no están alineados, ajuste el emisor de luz roja con una llave Allen de 2,5 mm.
| ||||||||
|
Paso 21
Cierre la cubierta trasera y fíjela con los tornillos.
Paso 22
Vuelva a instalar la placa.
#END
