Beambox II - Sustitución del sensor de flujo

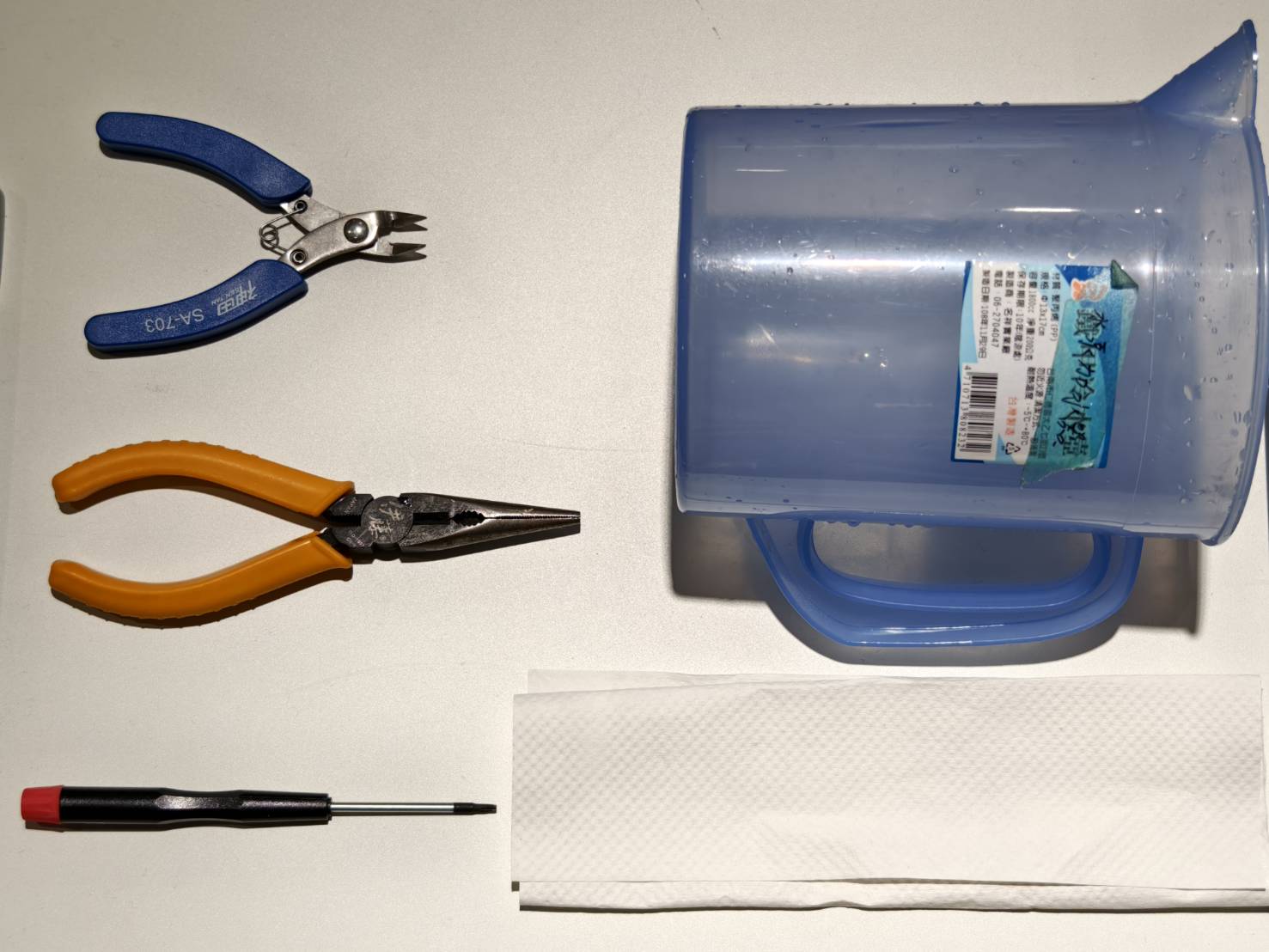

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

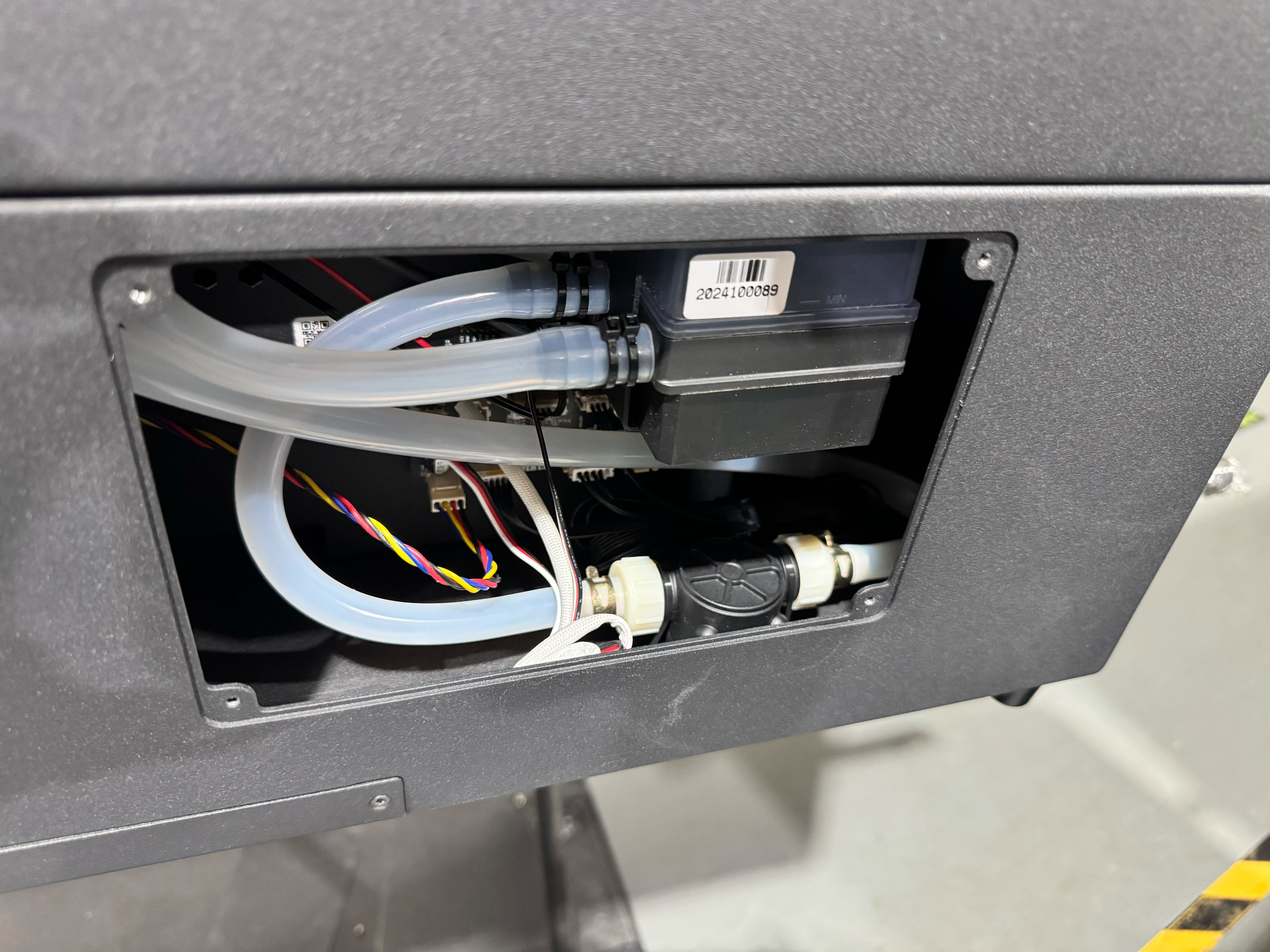

Abra la cubierta de la bomba de agua con el destornillador Torx.

Paso 2.1

Este paso es opcional.

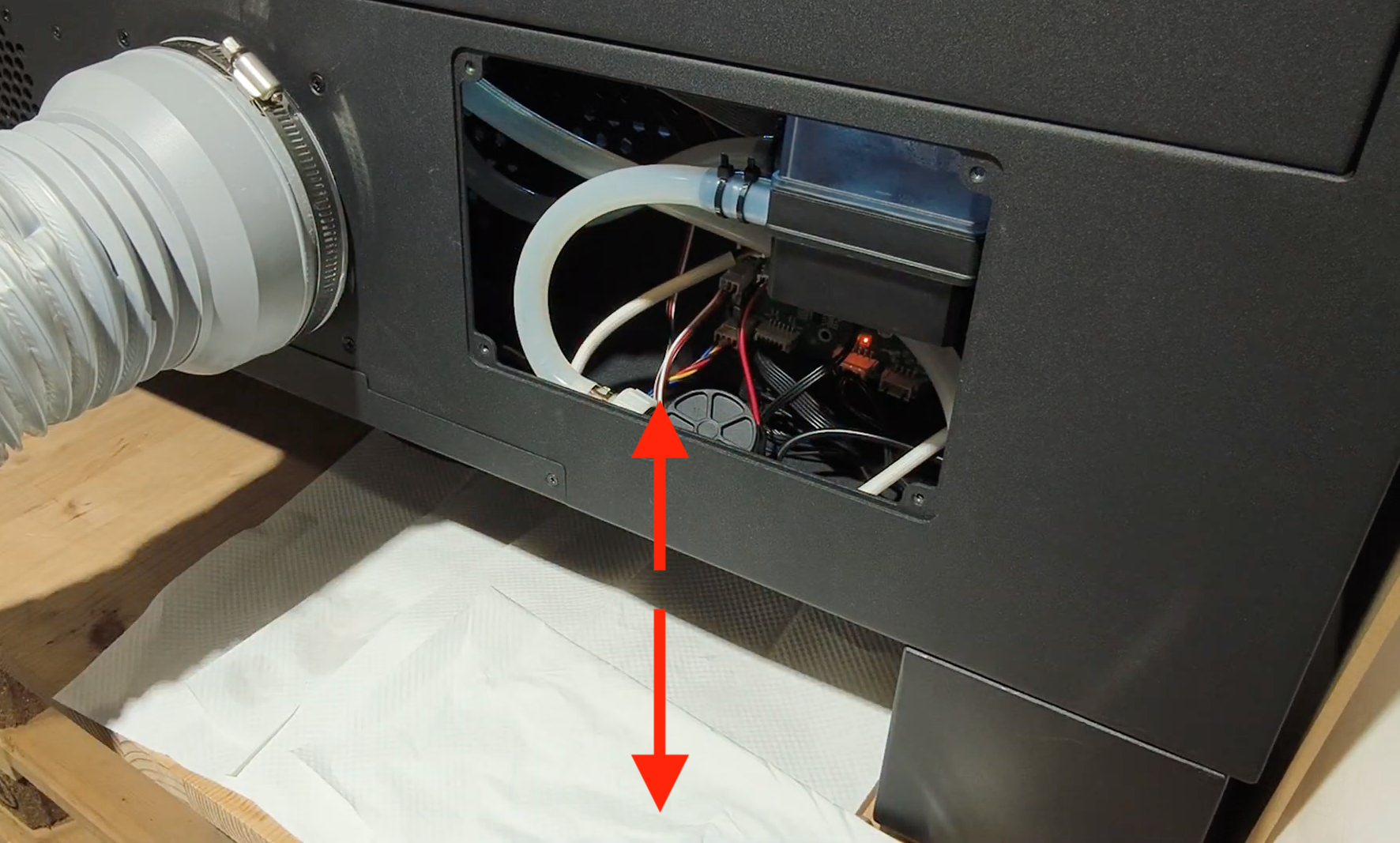

Eleve la máquina para crear más espacio arriba y abajo, o desplácela hacia el borde de la mesa.

Paso 3

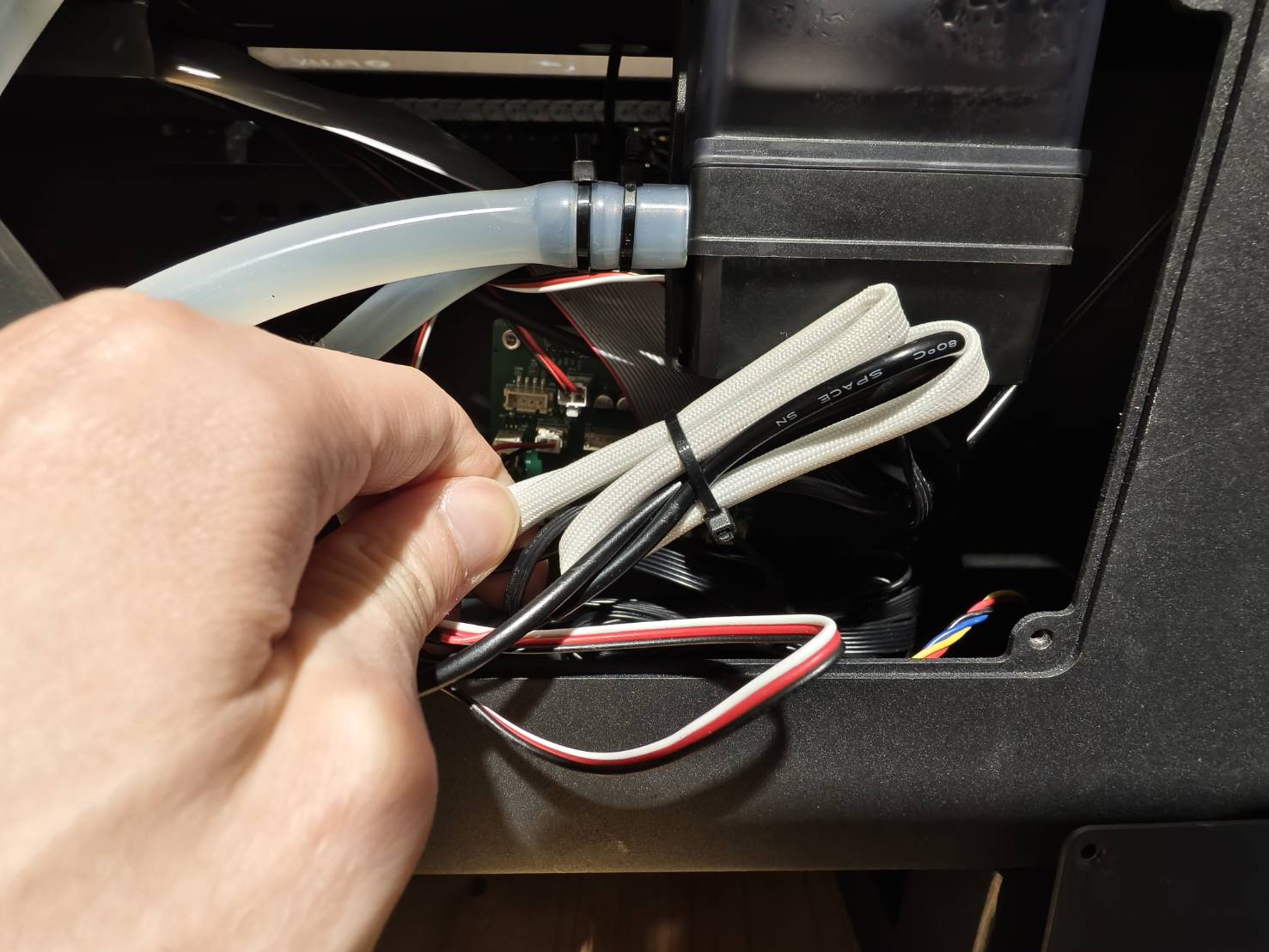

Corte las dos bridas y libere el sensor de flujo para poder moverlo.
Si el sensor de flujo no está atado, omita este paso.

Paso 4

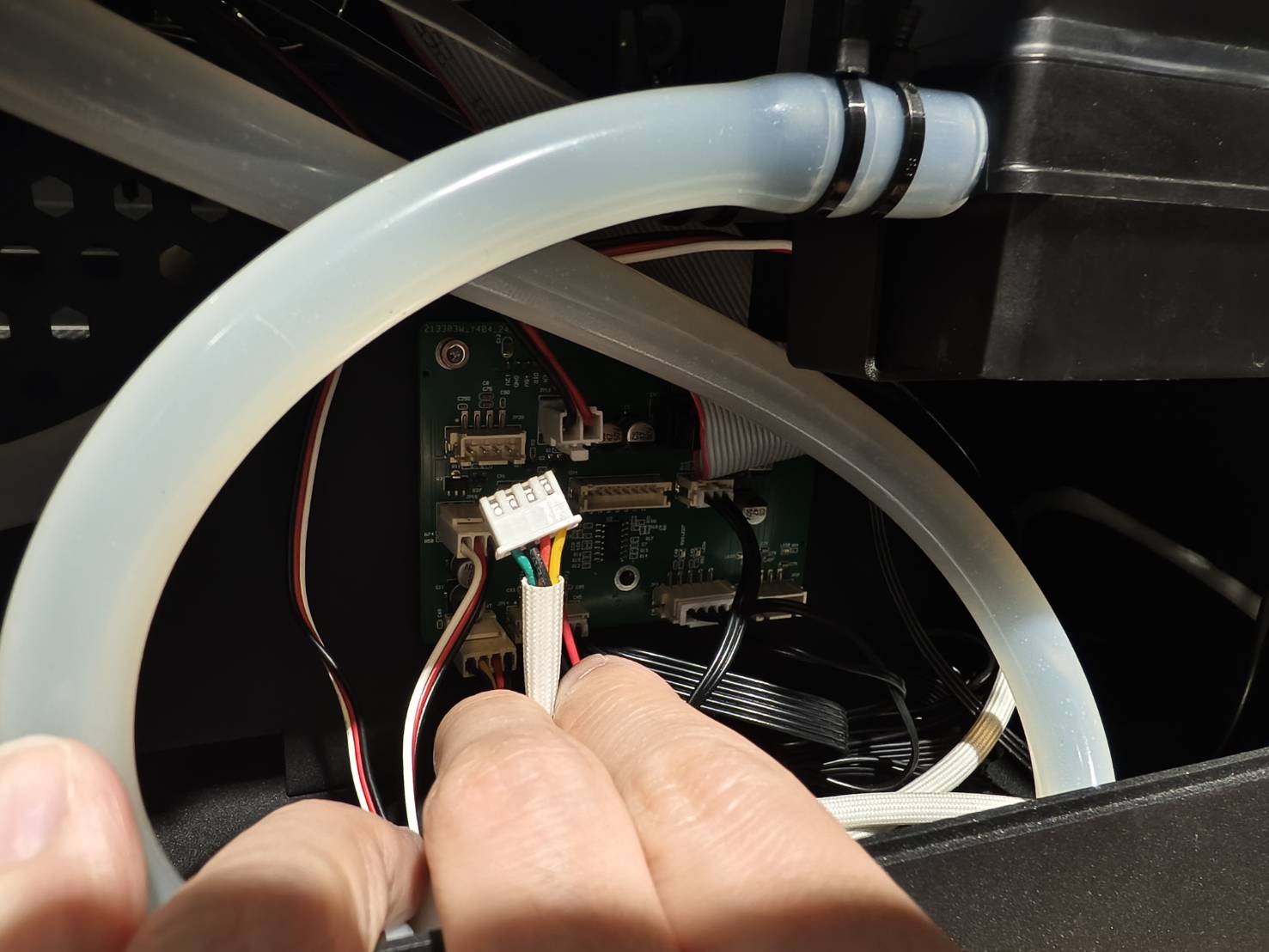

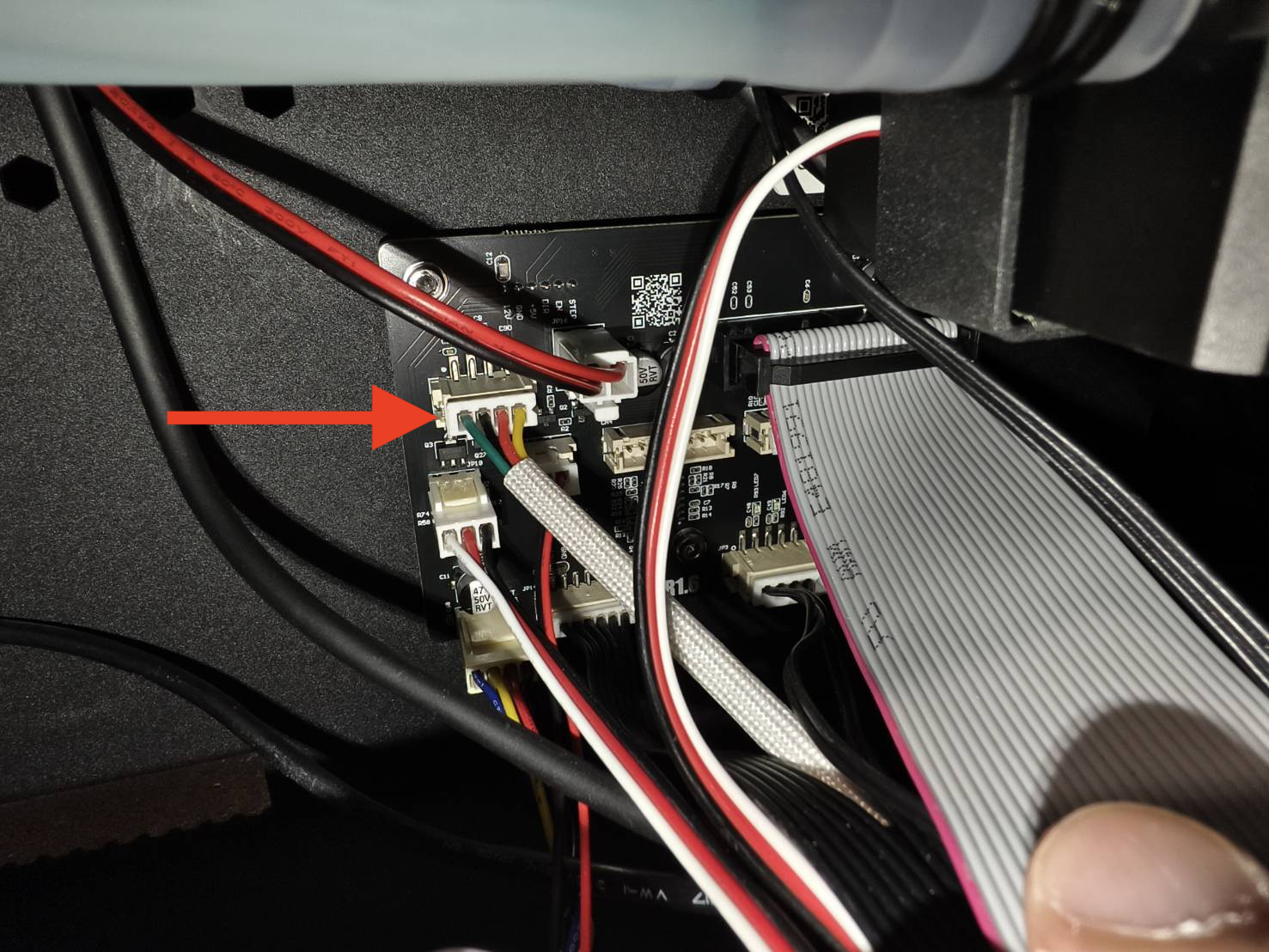

Desenchufe el cable del sensor de flujo.
(Si su placa es diferente a las fotos que se muestran a continuación, consulte el diagrama para la configuración más reciente.)

Paso 5

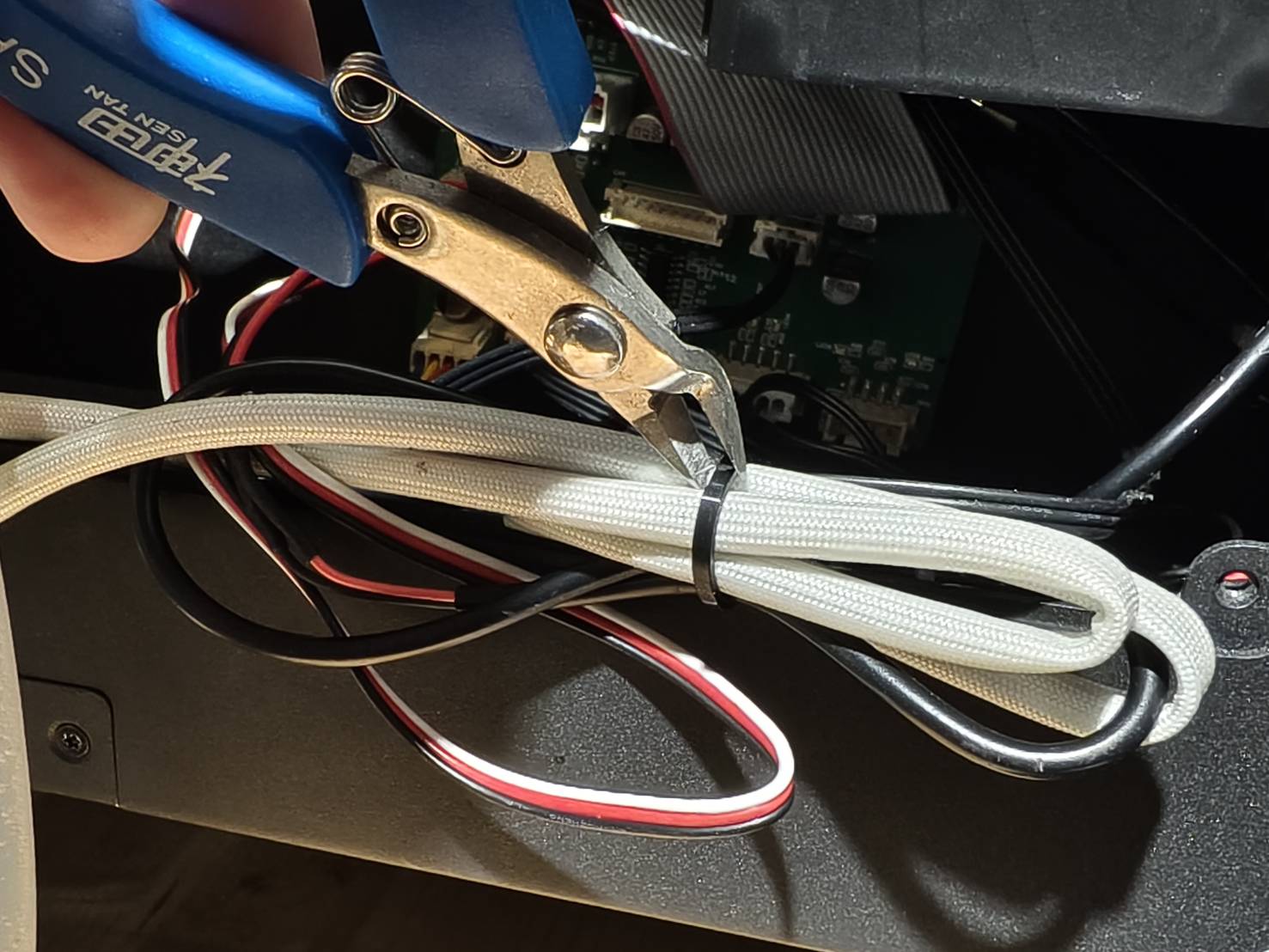

Corte la brida si el cable del medidor de flujo está atado con otros cables.
Si no lo está, omita este paso.

Paso 6

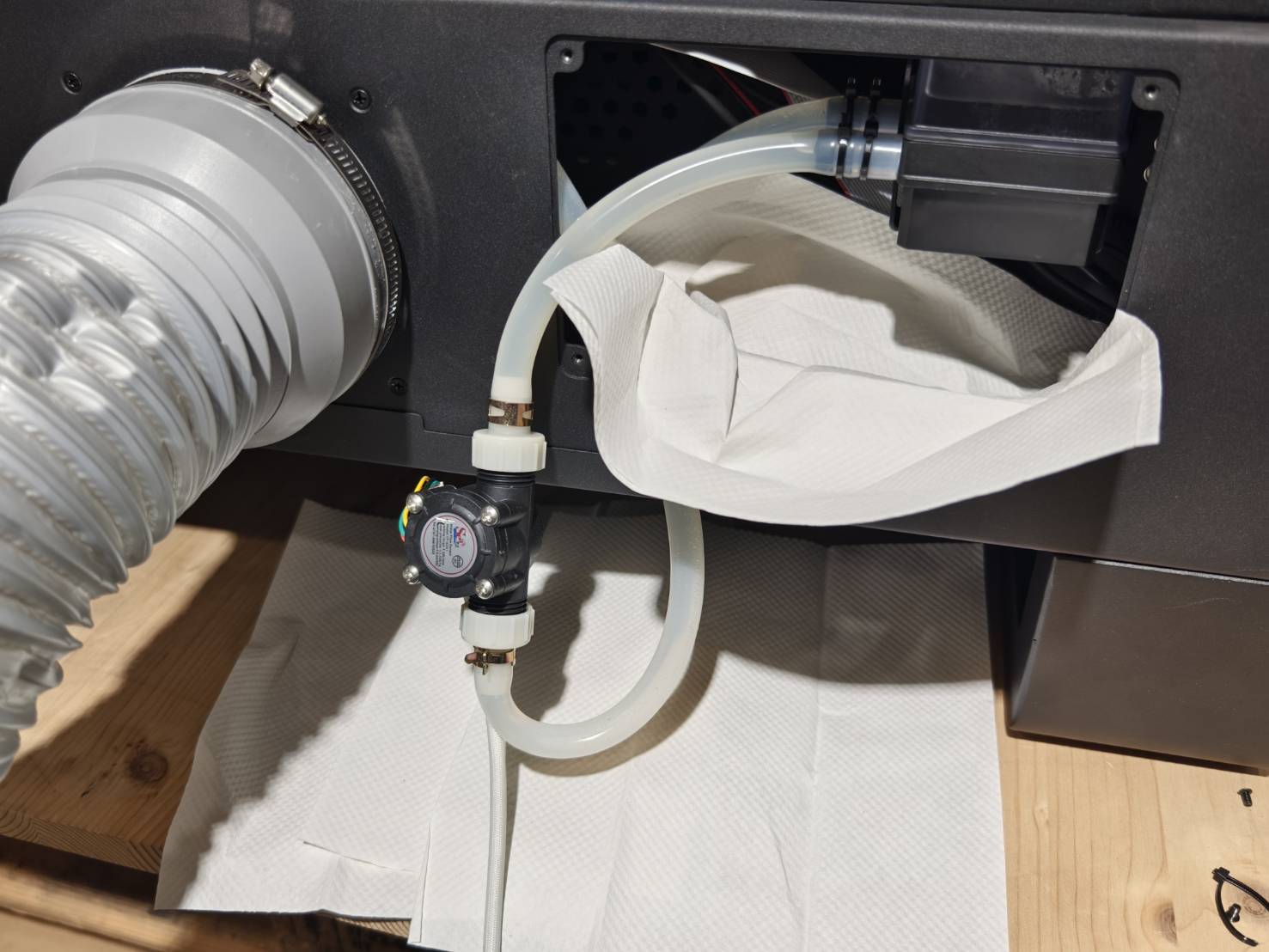

Coloque un trapo o toallas de papel debajo del sensor de flujo y también sobre la mesa.

Paso 7

Coloque el recipiente para agua debajo del sensor de flujo.

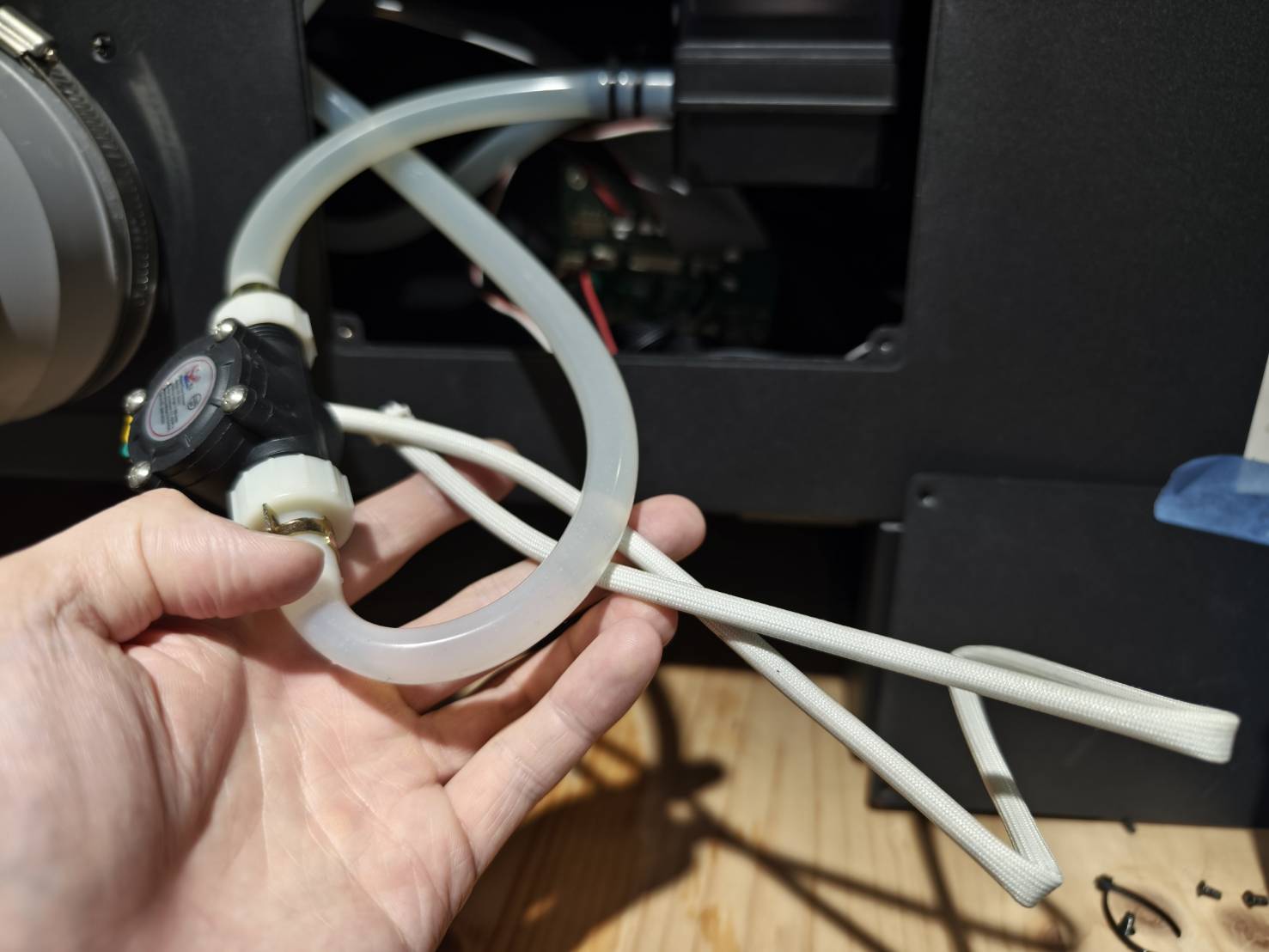

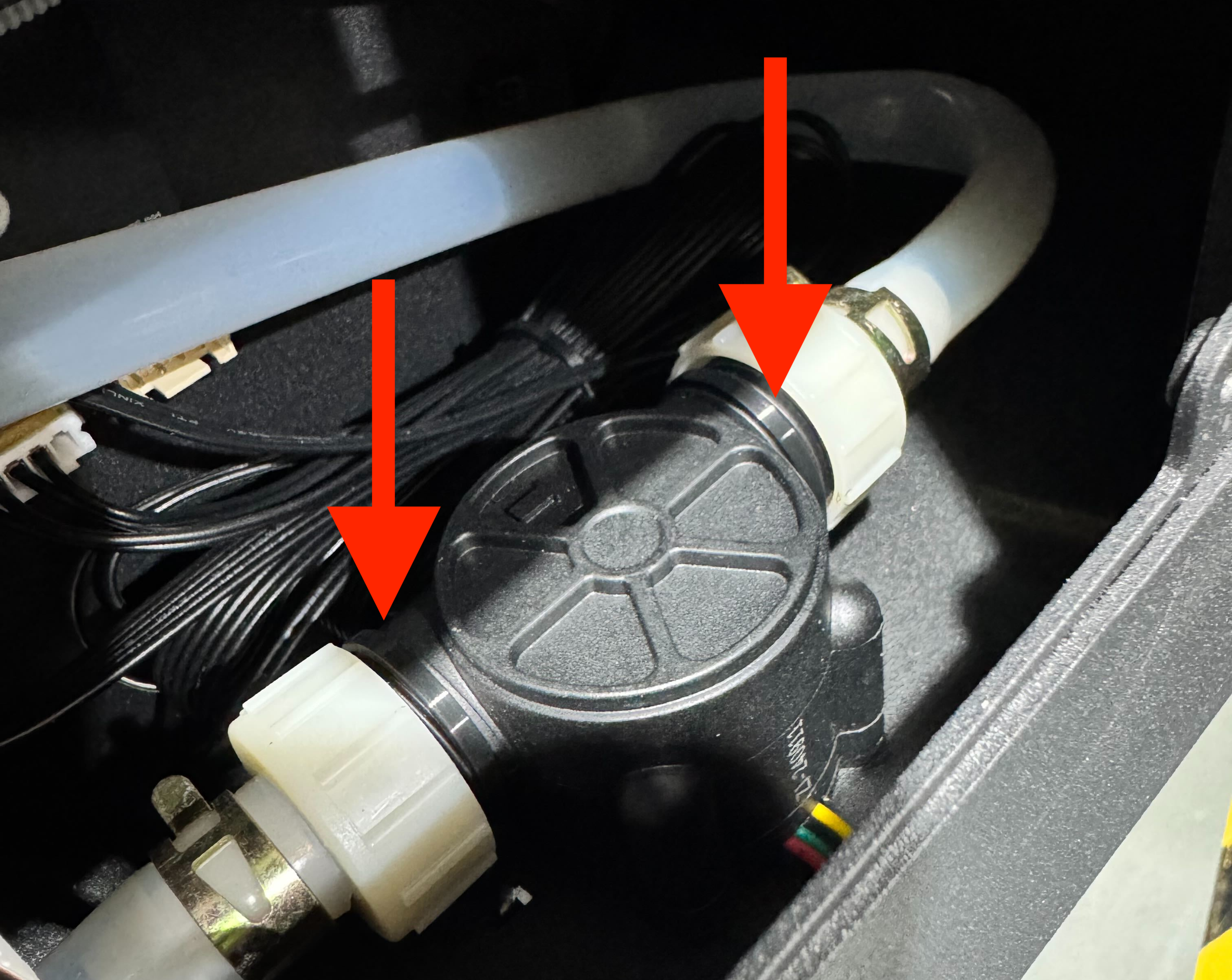

Mueva las abrazaderas metálicas a un lado para desconectar ambas mangueras de agua del sensor de flujo.
(Tenga en cuenta que el agua se filtrará al desconectar la manguera. Asegúrese de hacerlo dentro del recipiente para agua.)

Paso 8

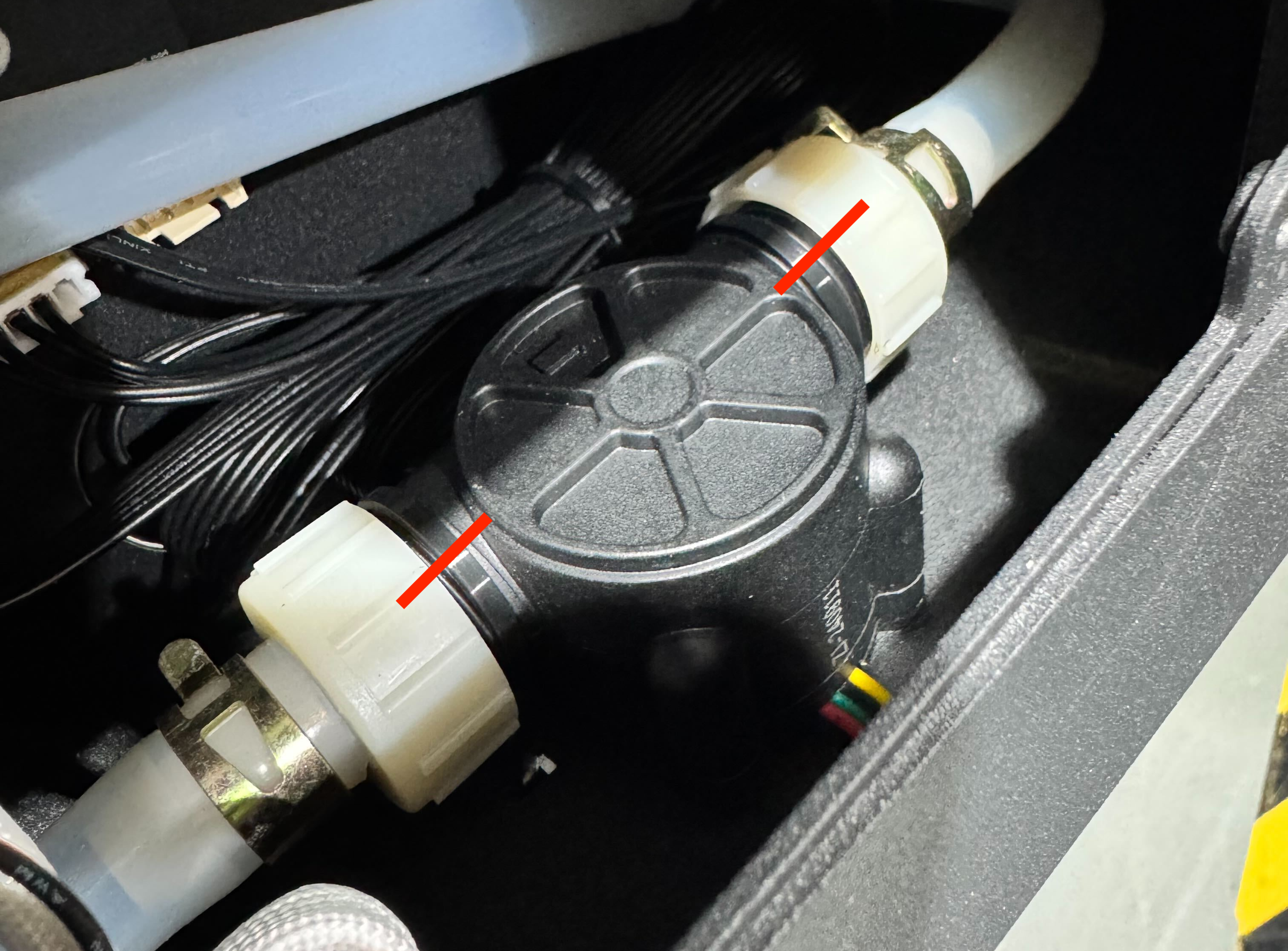

• Retire ambos conectores del sensor de flujo.

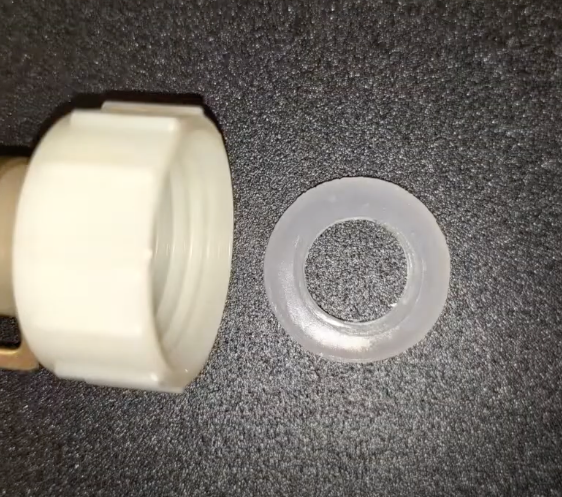

• Hay una junta de goma dentro del conector. Asegúrese de no perderla al retirar los conectores.


Paso 9

Instale los conectores en el nuevo sensor de flujo. Asegúrese de que las juntas de goma estén colocadas.

Paso 10

Conecte el cable del nuevo sensor de flujo y colóquelo en el interior de la máquina.

Paso 11 (Paso opcional)

Si tiene bridas a mano, puede sujetar los cables para que queden ordenados.
Si no dispone de bridas, puede omitir este paso.

Paso 12

Consulte la siguiente guía para rellenar el agua.
Sustitución del agua de refrigeración

Paso 13

• Realice una prueba de velocidad de flujo para comprobar si el valor es normal, lo que indica 3L/min o superior.
  (Panel de la máquina > Máquina > Ajustes de hardware > Prueba de velocidad de flujo)




• Si el valor es inferior a 3L/min, consulte la siguiente guía para solucionar el problema.
  #900 Cooler Off/Cooling system failure

Paso 14 (Paso opcional)

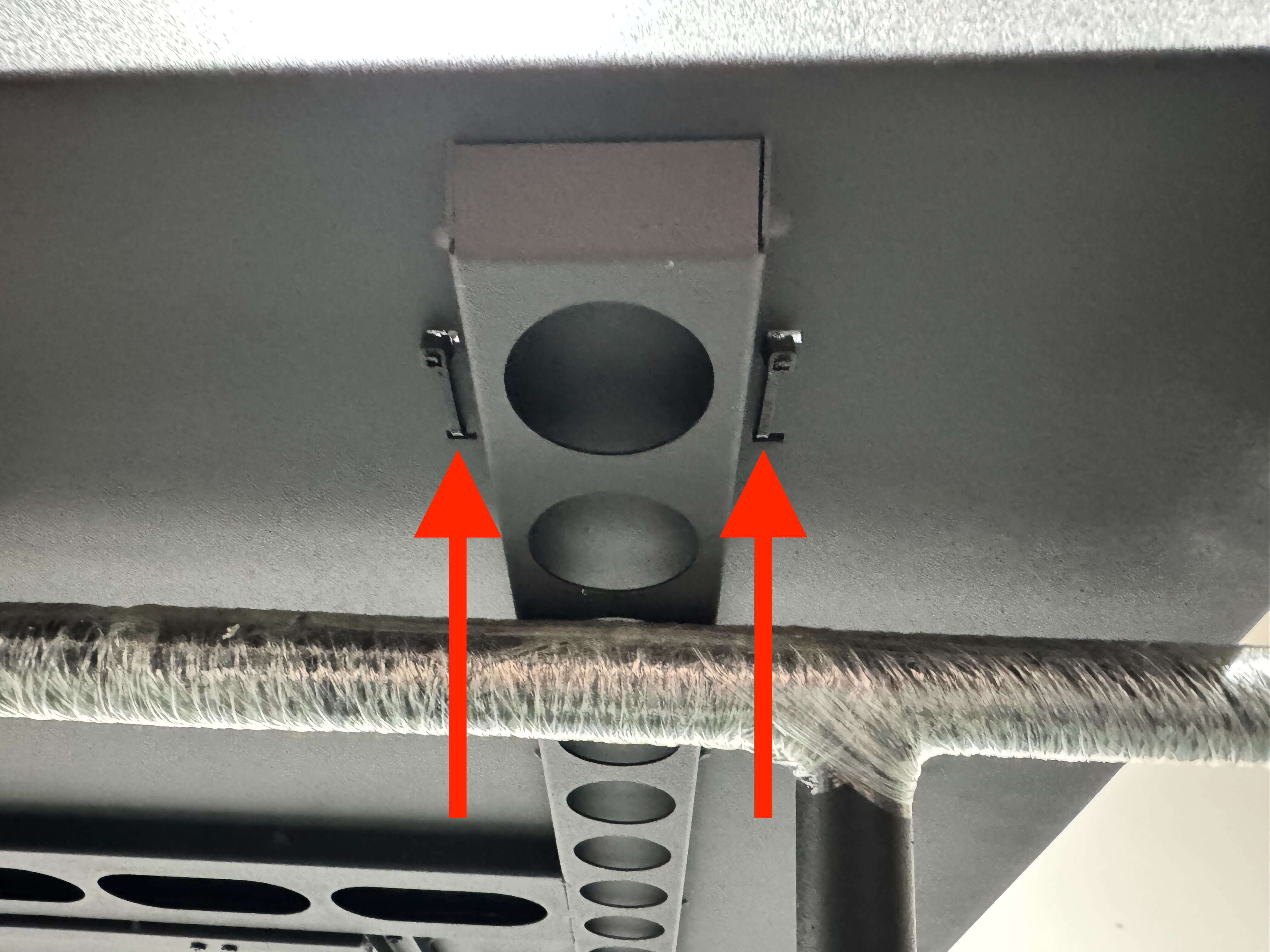

Si tiene bridas a mano, puede fijar el sensor de flujo con ellas.
Las bridas pasarán por la parte inferior de la máquina.
Si no dispone de bridas, puede omitir este paso.

Paso 15

Vuelva a instalar la placa.
