Beambox II - Sustitución del tubo láser

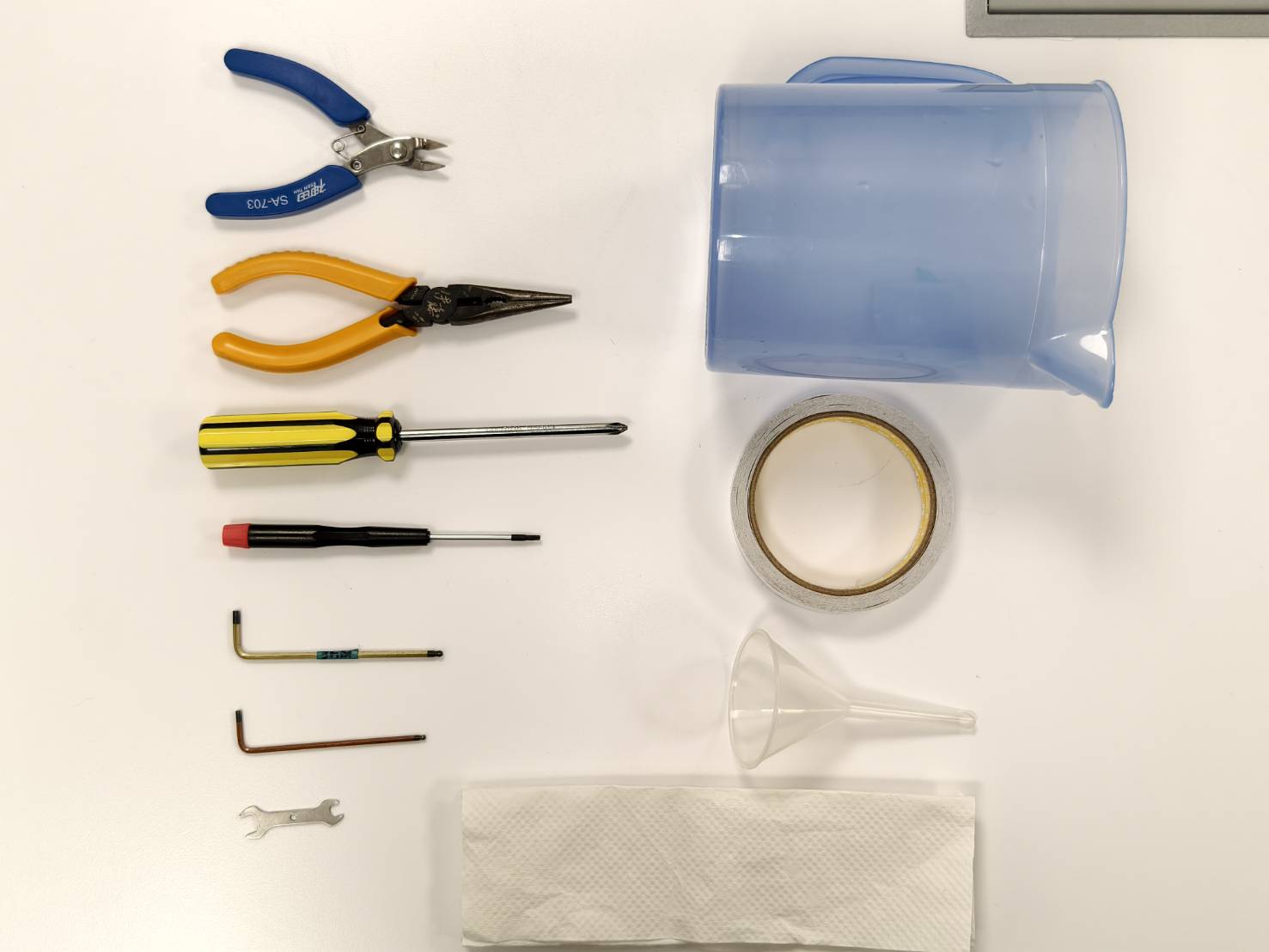

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Utilice un destornillador para quitar los tornillos de la parte posterior de la máquina y, a continuación, abra la cubierta trasera.

Paso 3

Desconecte el cable de tierra del tubo láser.

Paso 4

• Desconecte los cables del tubo láser y de la fuente de alimentación del láser.

Paso 5

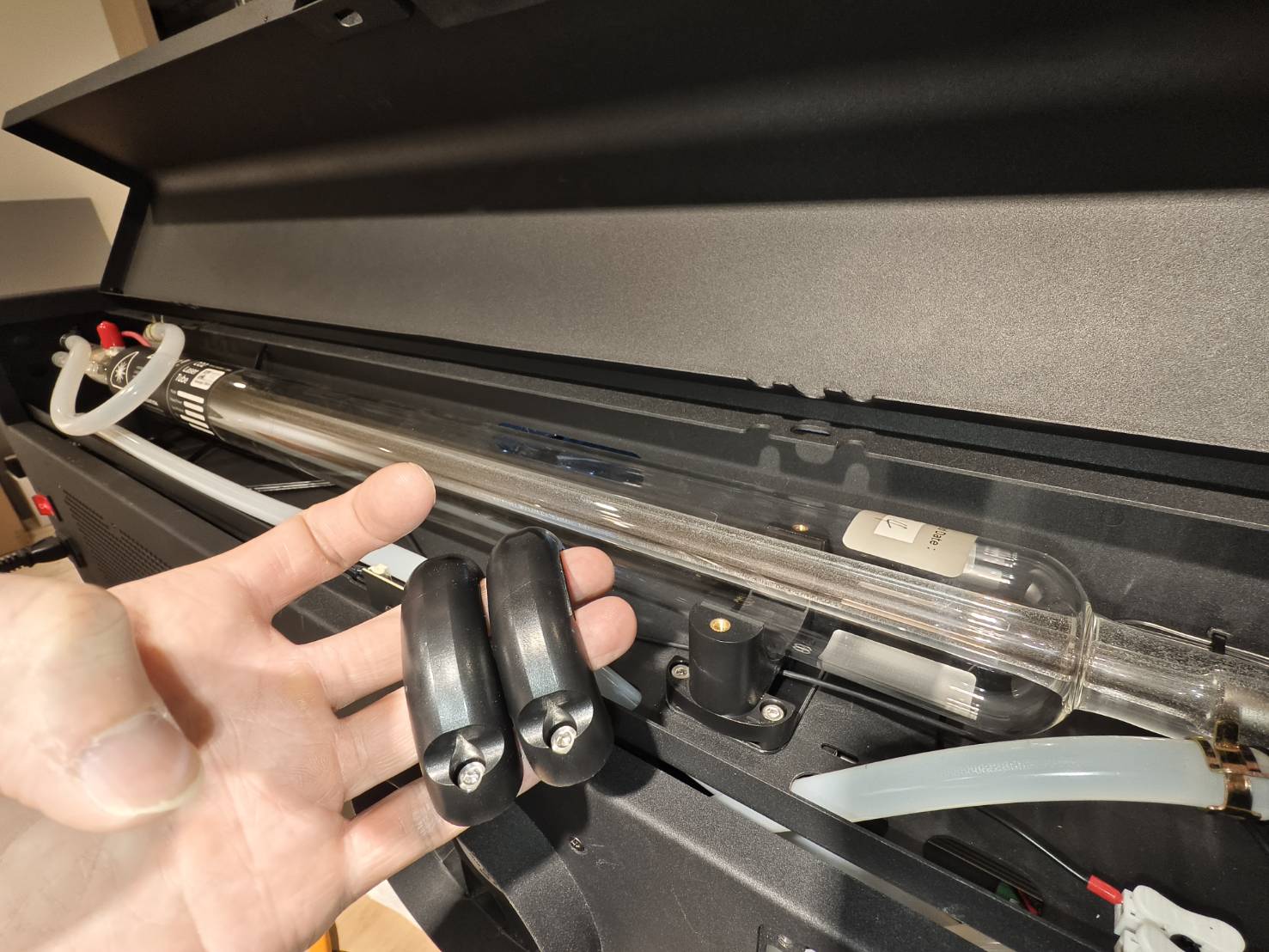

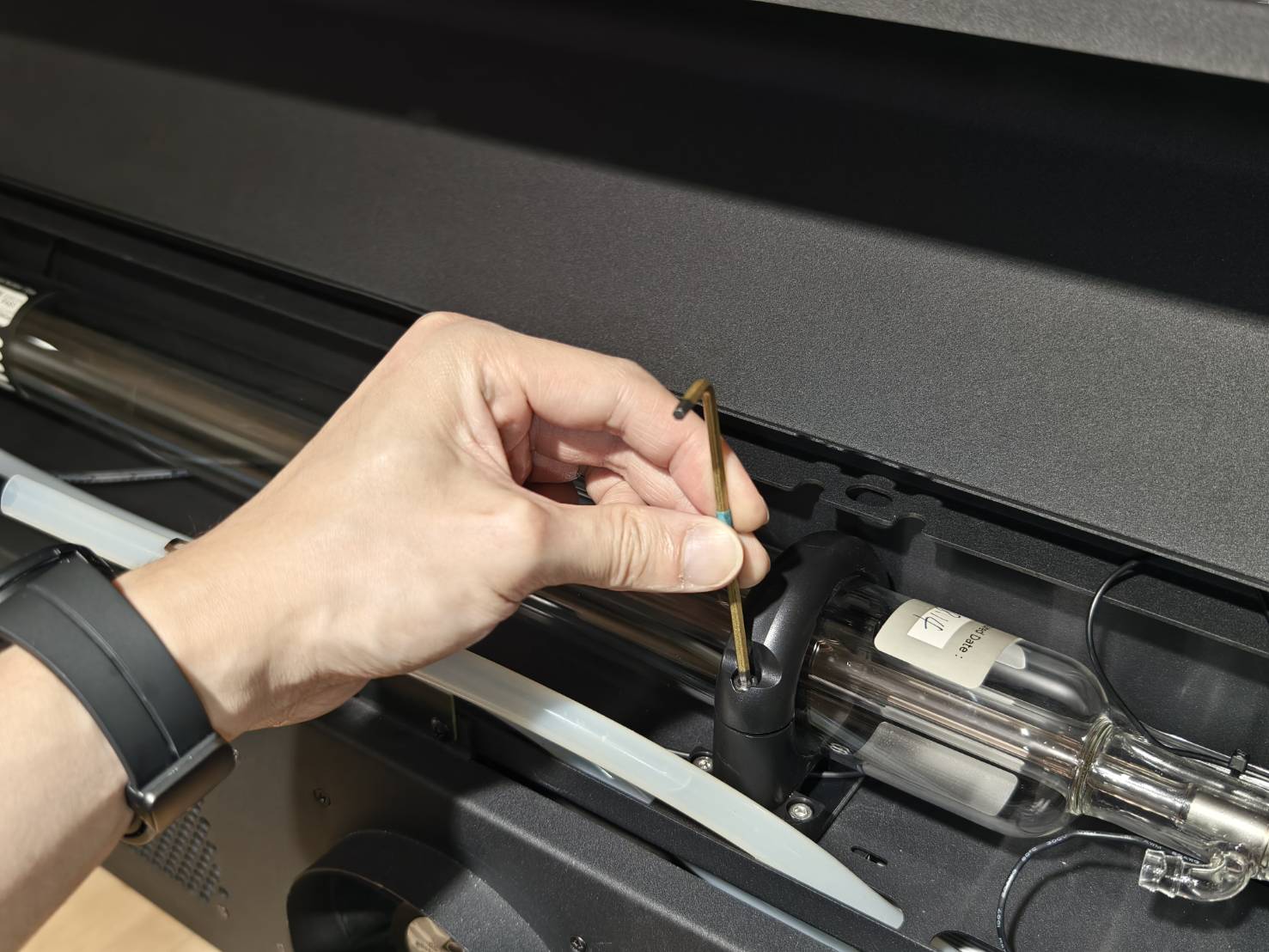

Retire los soportes del tubo láser. (4 tornillos hexagonales de 3 mm)

Paso 6

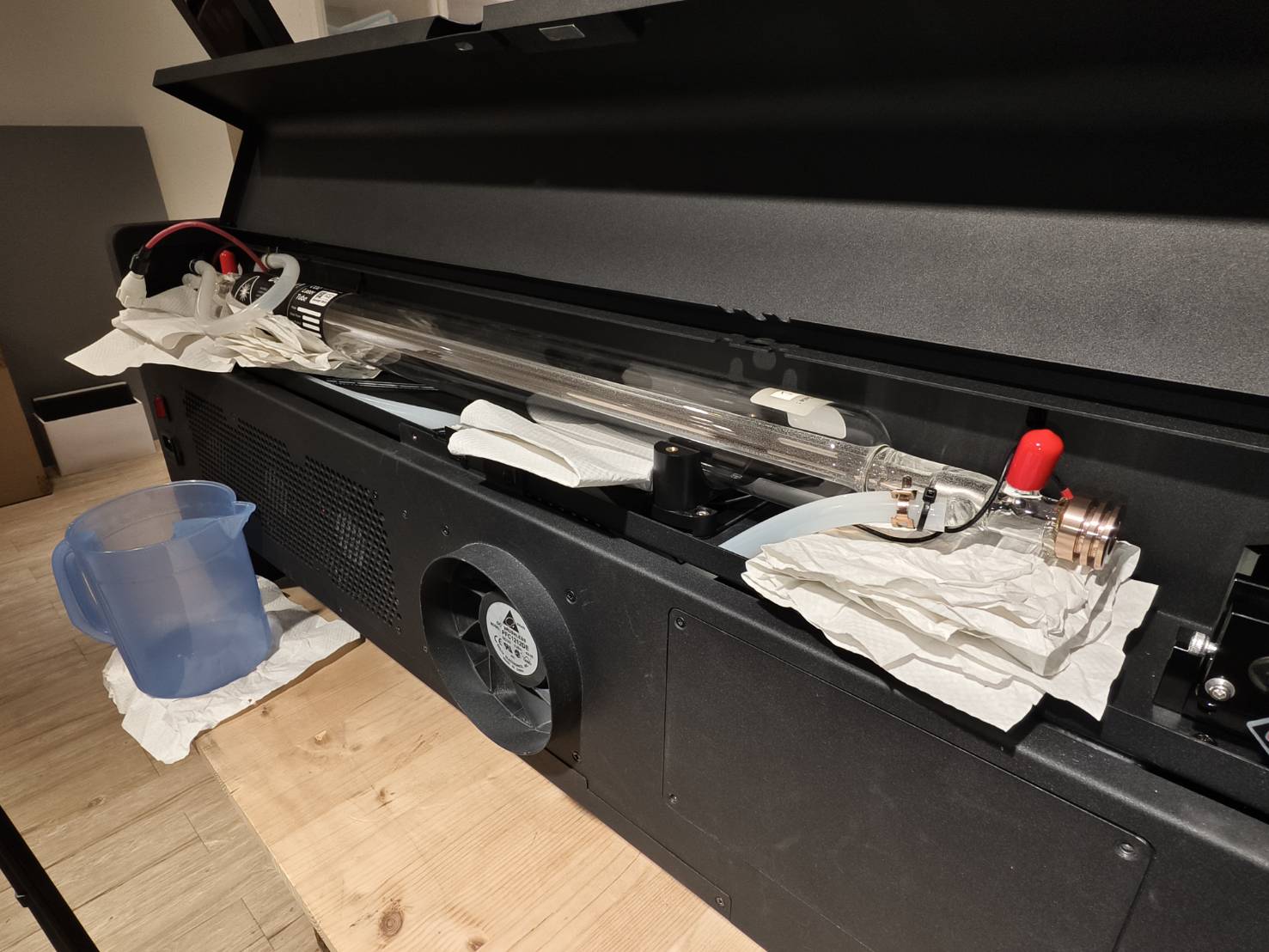

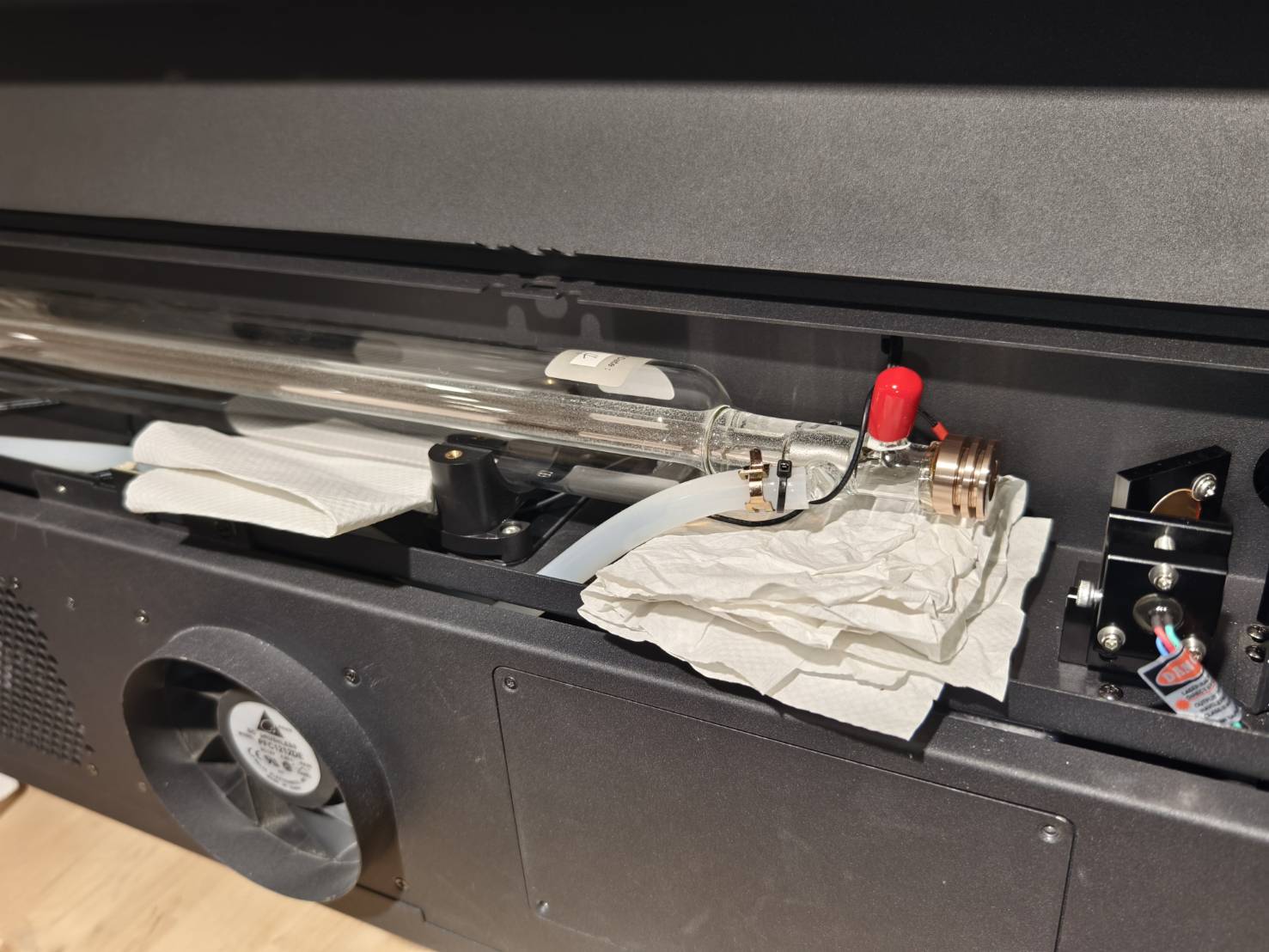

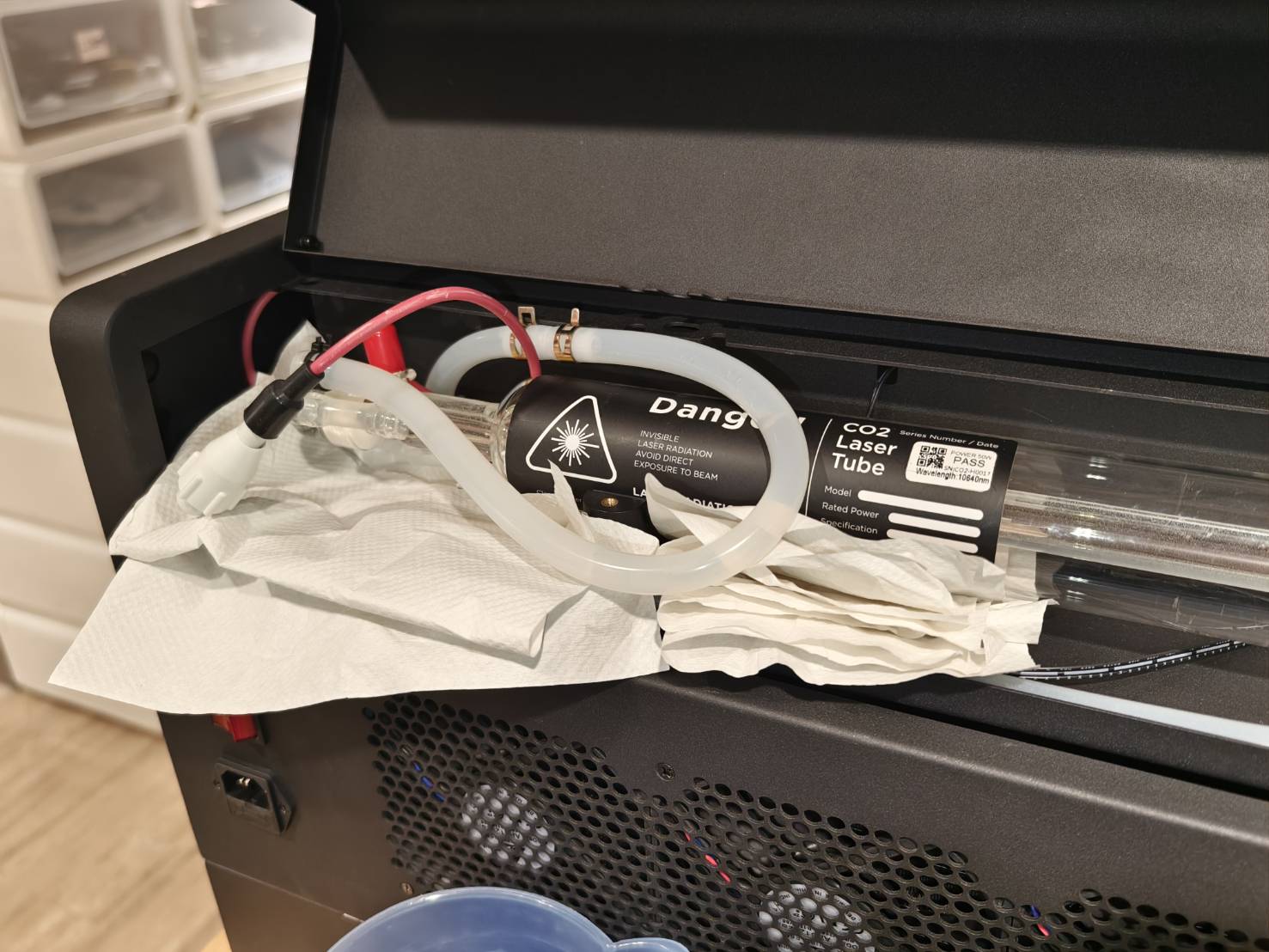

Coloque trapos o papel absorbente a ambos lados del tubo láser cerca de las mangueras de agua y también sobre la mesa.

Paso 7

Desconecte las mangueras de agua conectadas en el lado izquierdo del tubo láser.
El agua se derramará tras la desconexión, así que prepare un recipiente para recogerla.

Paso 8

Vacíe el agua del interior del tubo láser y extraiga el tubo láser de la máquina.

• Retire la abrazadera de la manguera y corte la brida en la manguera de agua en el otro extremo del tubo.
• Levante el tubo y desconecte lentamente la manguera de agua. El agua se drenará por el otro extremo del tubo.
• Asegúrese de que la manguera de agua del lado izquierdo esté en el recipiente.

Paso 9

Retire la manguera de agua del tubo láser antiguo.

Paso 10

Conecte la manguera de agua al nuevo tubo láser.
Asegúrese de conectarla al lado correcto con el conector blanco.
Consulte el vídeo a continuación.

Paso 11

Coloque el nuevo tubo láser.

• El conector blanco quedará en el lado izquierdo.

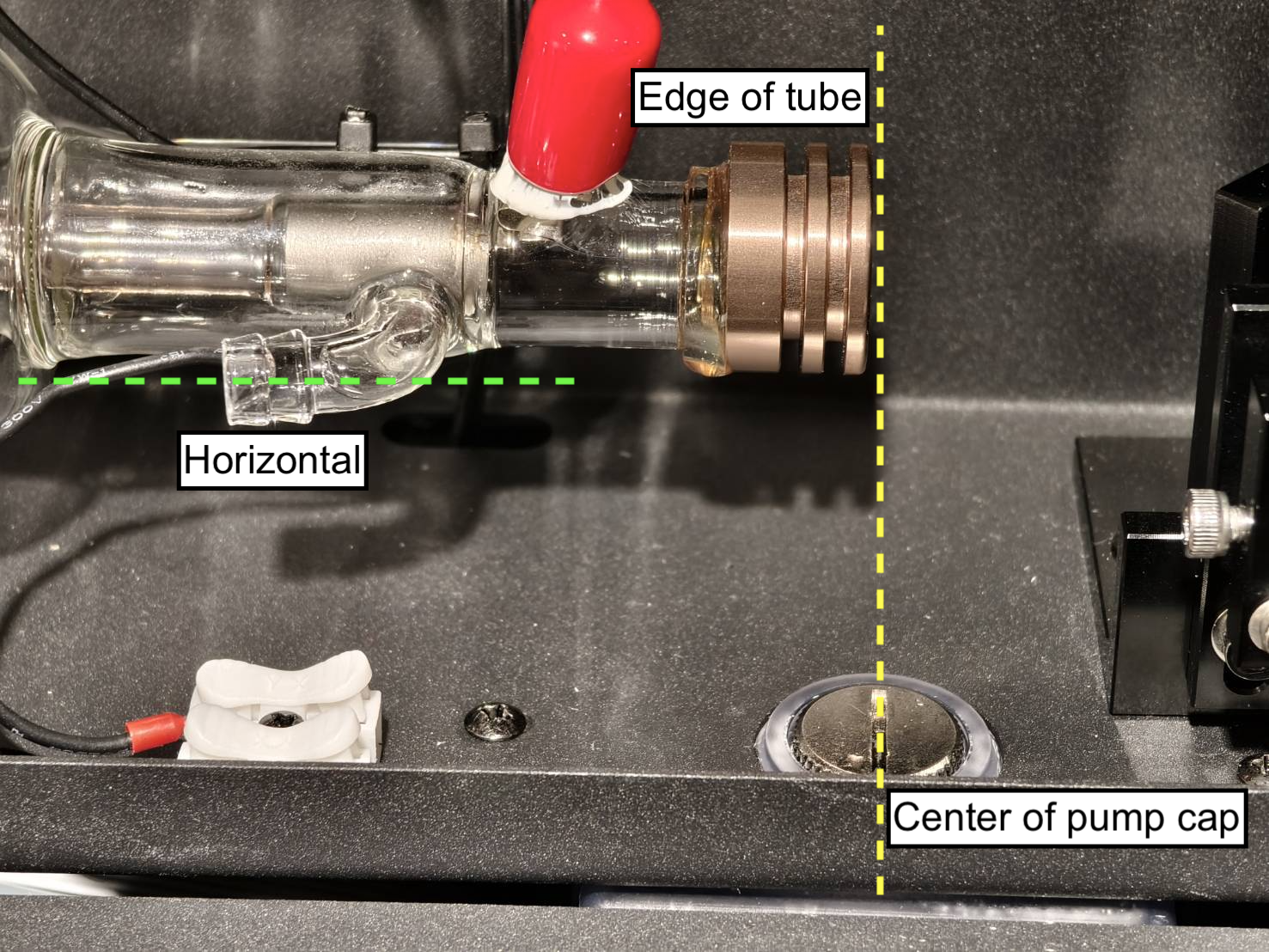

• La posición recomendada del tubo será aquella en la que el borde derecho del tubo esté alineado con el centro de la tapa de la bomba de agua.
• Asegúrese de que la entrada de agua del tubo esté en posición horizontal.

Paso 12

Vuelva a instalar los soportes del tubo láser.

Paso 13

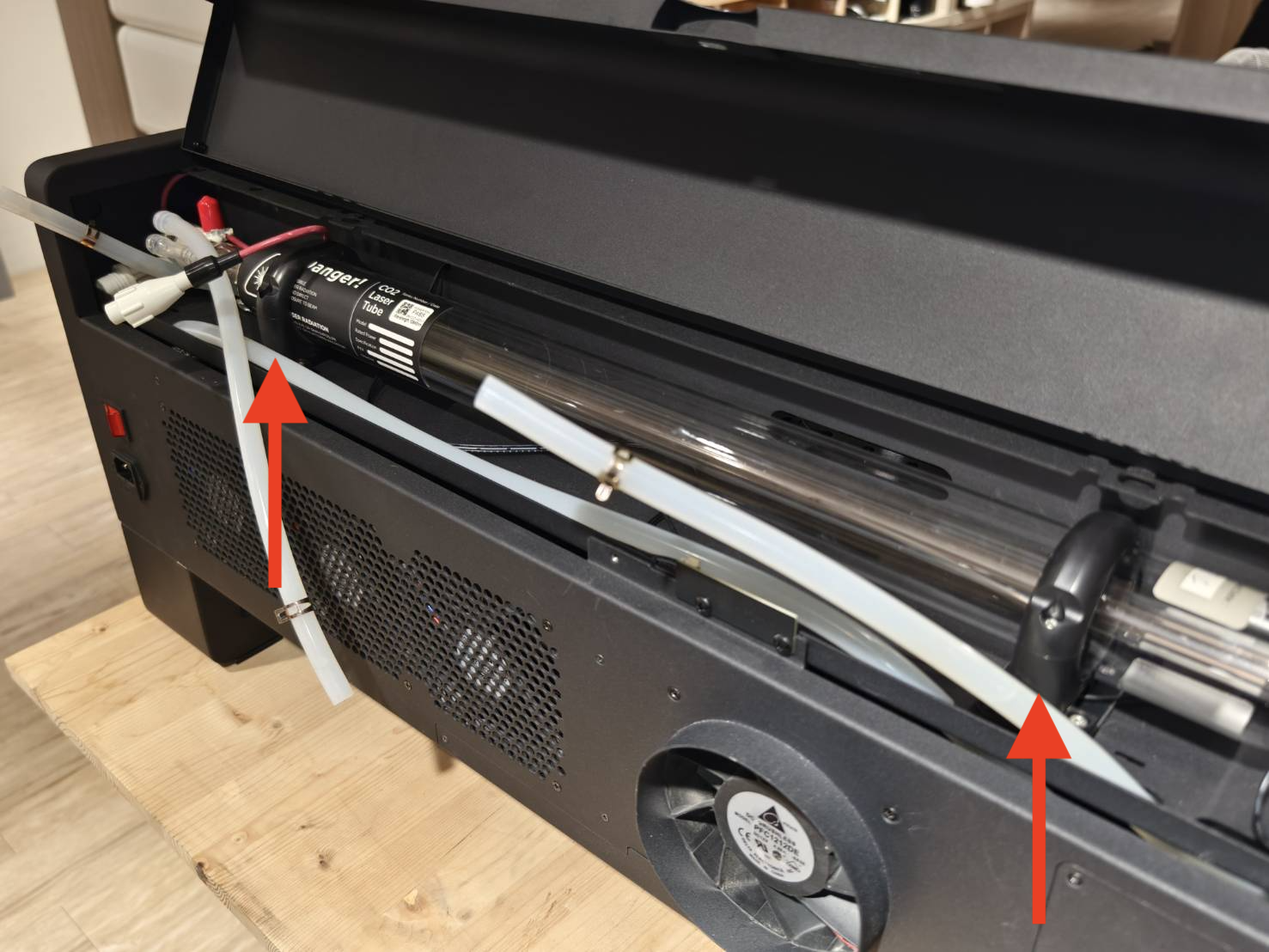

En el lado derecho del tubo (lado de baja presión), conecte la manguera de agua al tubo.

Paso 14

En el lado izquierdo del tubo (lado de alta presión), conecte las mangueras de agua entre sí.

Paso 15

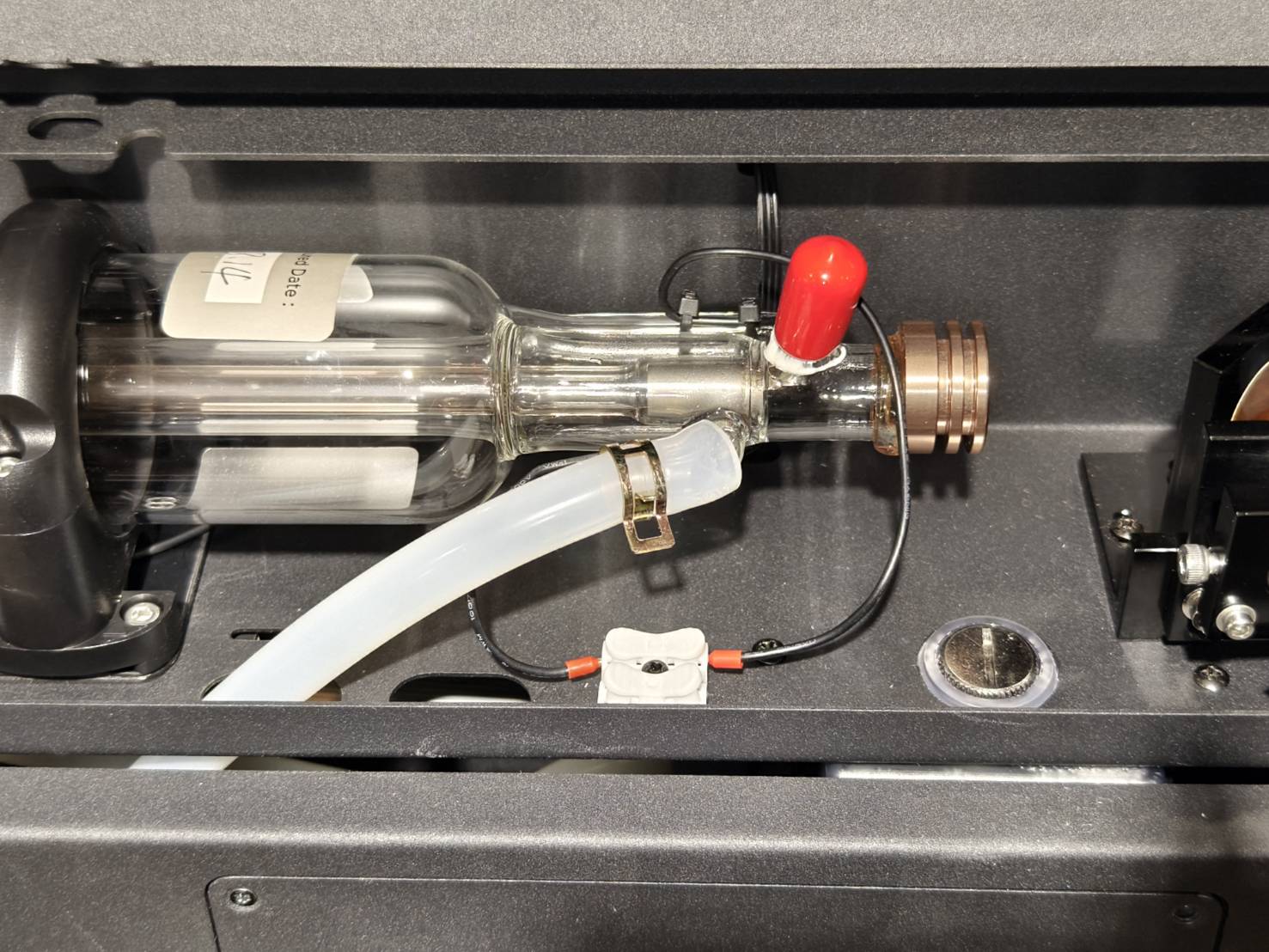

Conecte el cable de tierra del tubo láser al terminal.
Asegúrese de que ambos cables de tierra estén en el mismo lado.

Paso 16

Conecte los cables del tubo láser y de la fuente de alimentación láser.

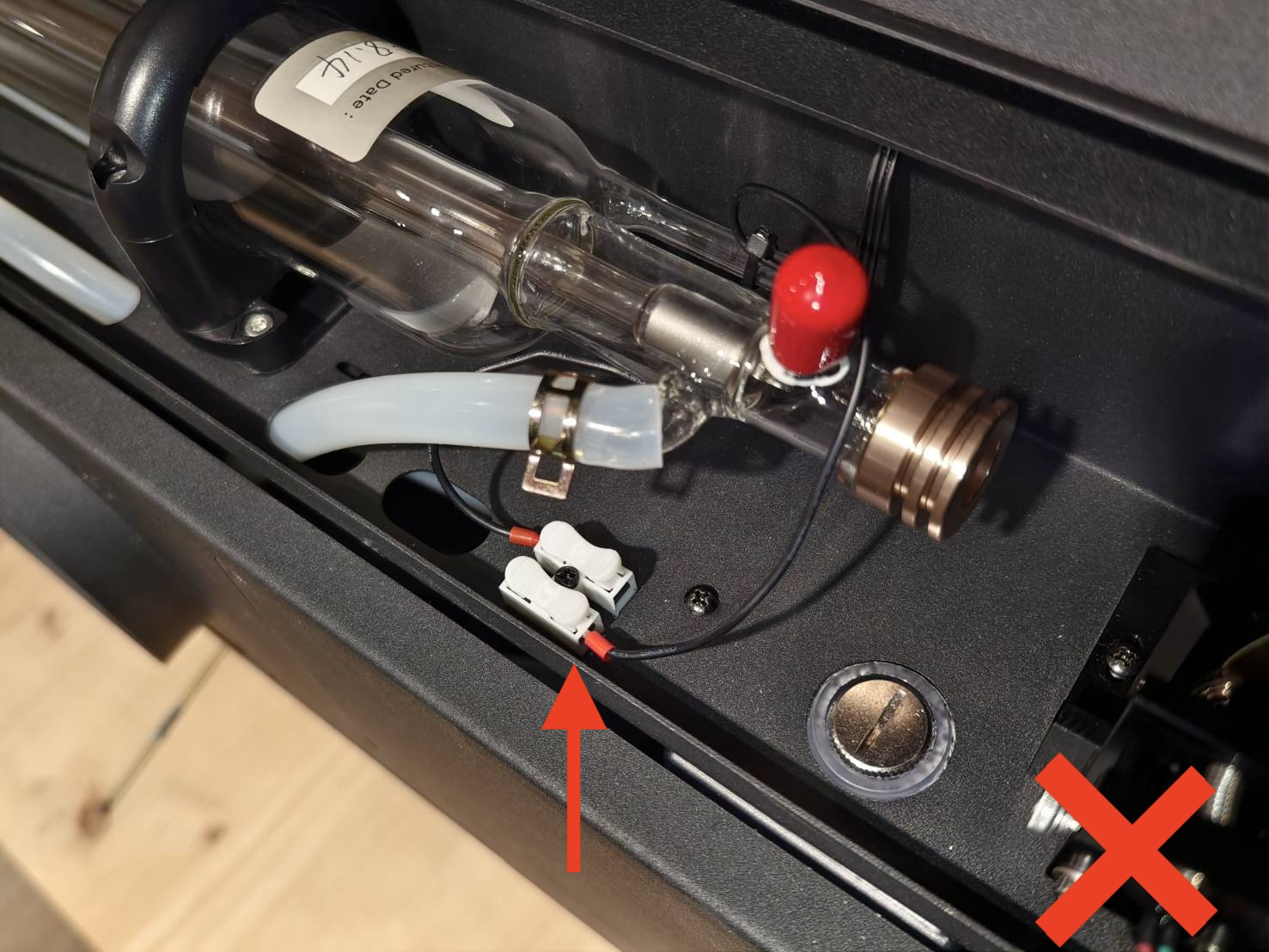

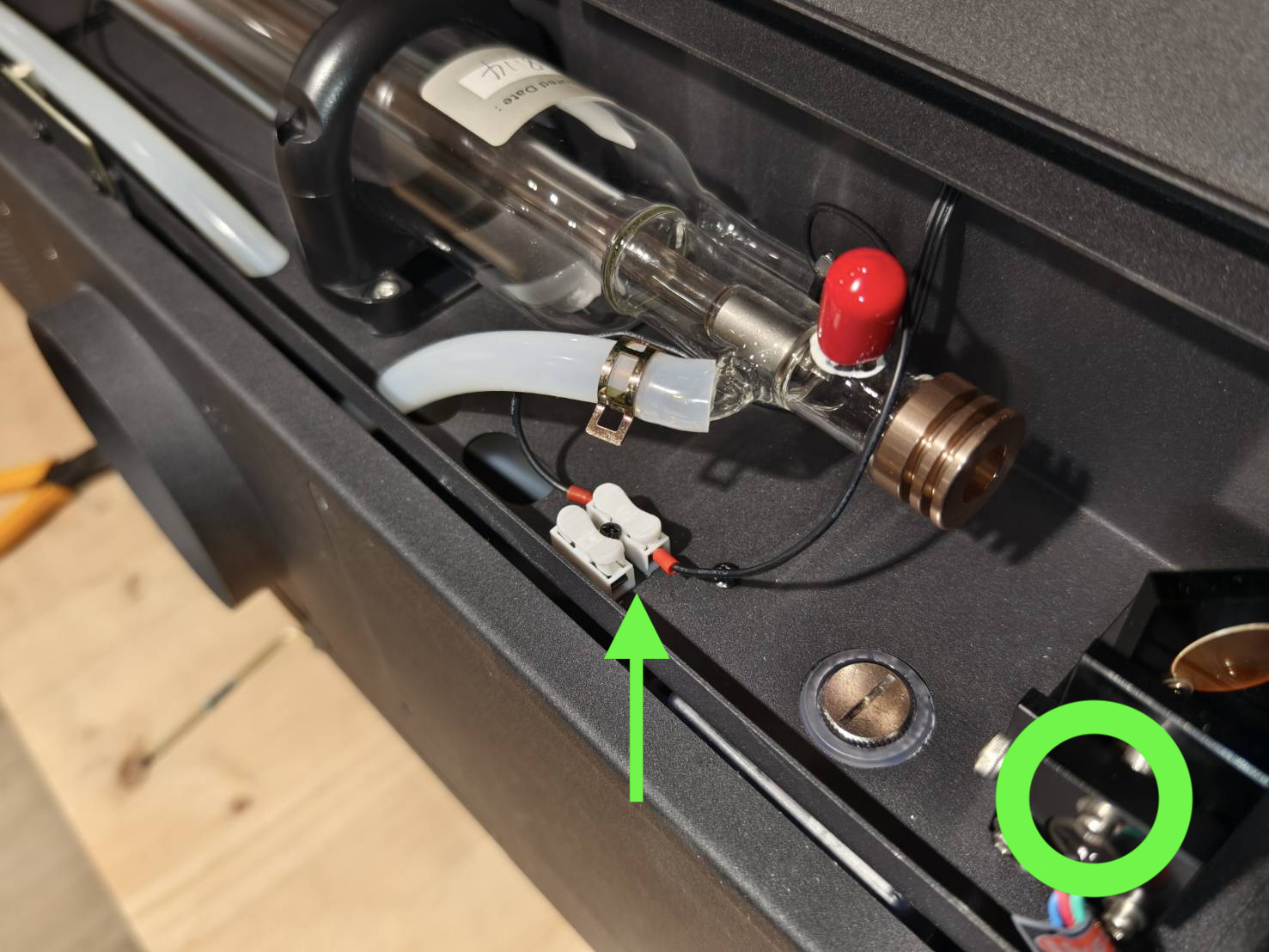

Tras la conexión, ordene el espacio lo máximo posible colocando el conector blanco en el orificio de la esquina izquierda y empujando la manguera de agua dentro de la máquina para acortarla. Consulte el vídeo para más detalles.

Paso 17

Encienda la máquina y llene el depósito de agua. Consulte la guía a continuación para realizar el llenado.
Sustitución del agua de refrigeración

Paso 18

• Realice una prueba de velocidad de flujo para comprobar si el valor es normal, lo cual indica 3L/min o superior.
  (Panel de la máquina > Máquina > Configuración de hardware > Prueba de velocidad de flujo)




• Si el valor es inferior a 3L/min, consulte la guía a continuación para solucionar el problema.
  #900 Refrigerador apagado/Fallo del sistema de refrigeración

Paso 19

El proceso de sustitución del tubo láser ha finalizado. Sin embargo, como el tubo láser es nuevo y su posición no será la misma que la del anterior, es probable que la trayectoria óptica se haya desalineado.
Por lo tanto, realice un ajuste de la trayectoria óptica antes de utilizar la máquina.
Ajuste de la trayectoria óptica

Paso 20

Cierre la cubierta trasera y fíjela con los tornillos.

#END
