Beambox II - Sustitución de la placa del plóter

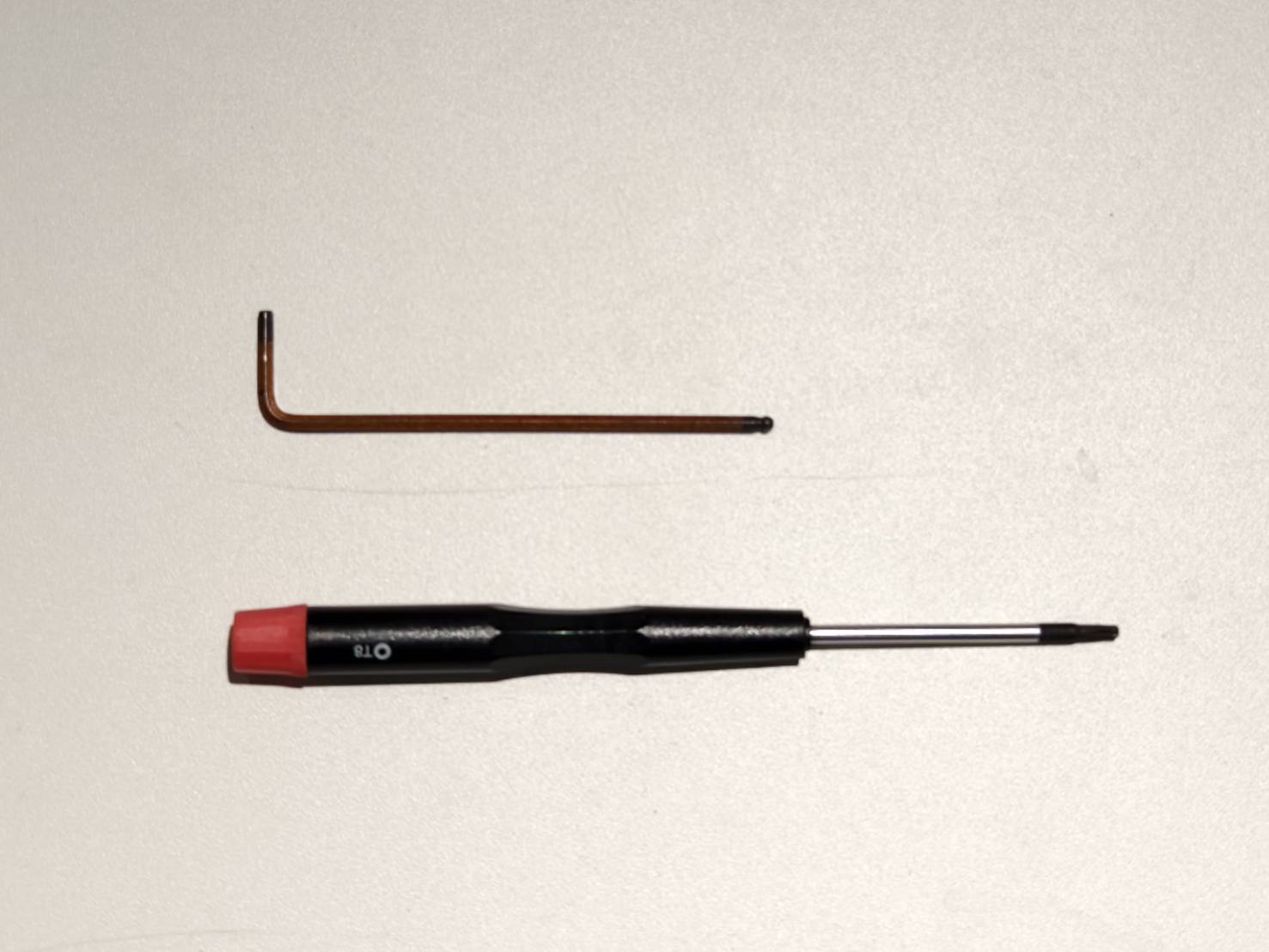

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Asegúrese de que el conector para el accesorio rotativo esté vacío.

Paso 3

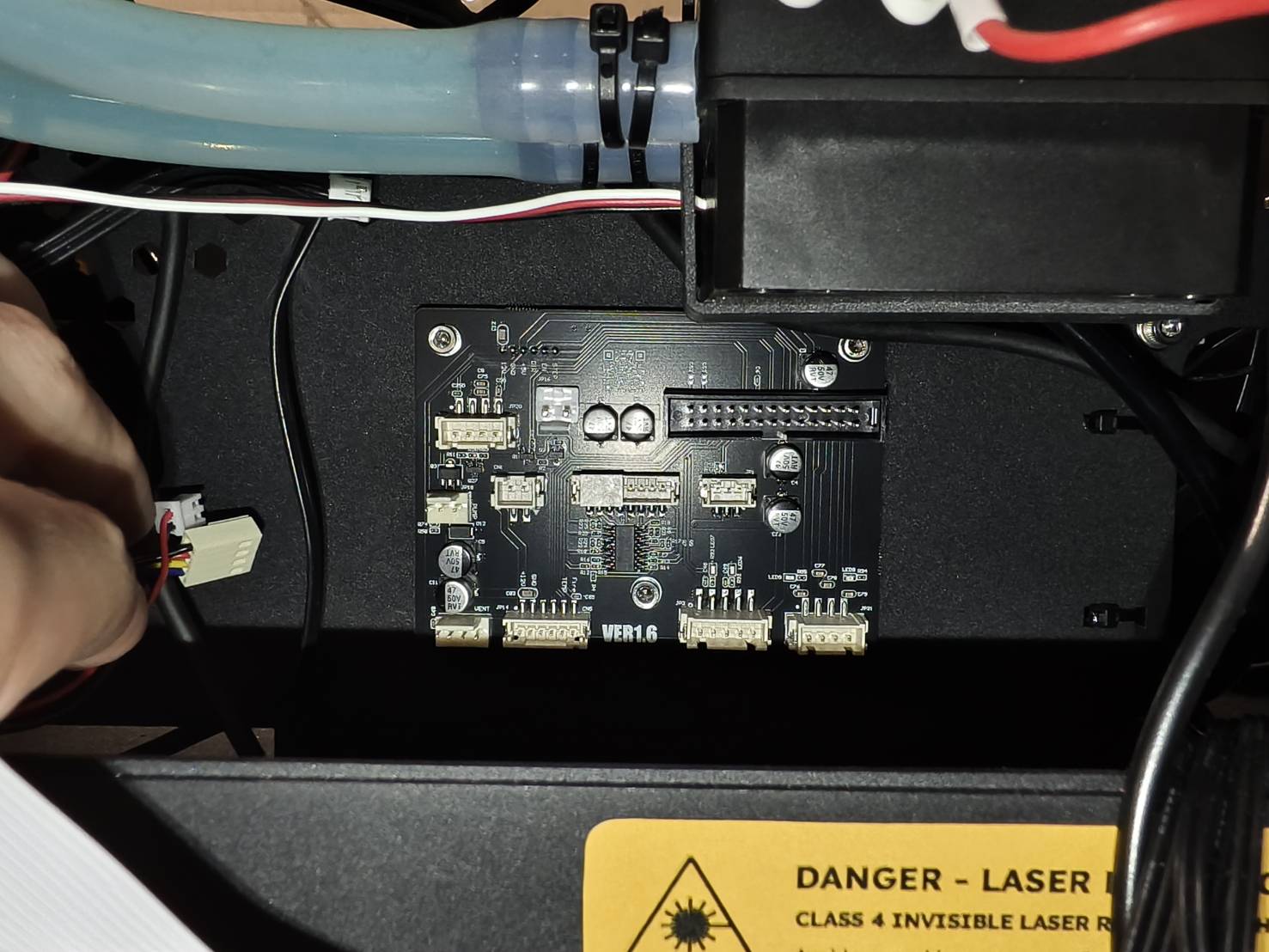

Abra la cubierta de la bomba de agua con el destornillador Torx para acceder a la placa del plóter.
(La placa puede ser de color negro o verde).

Paso 4

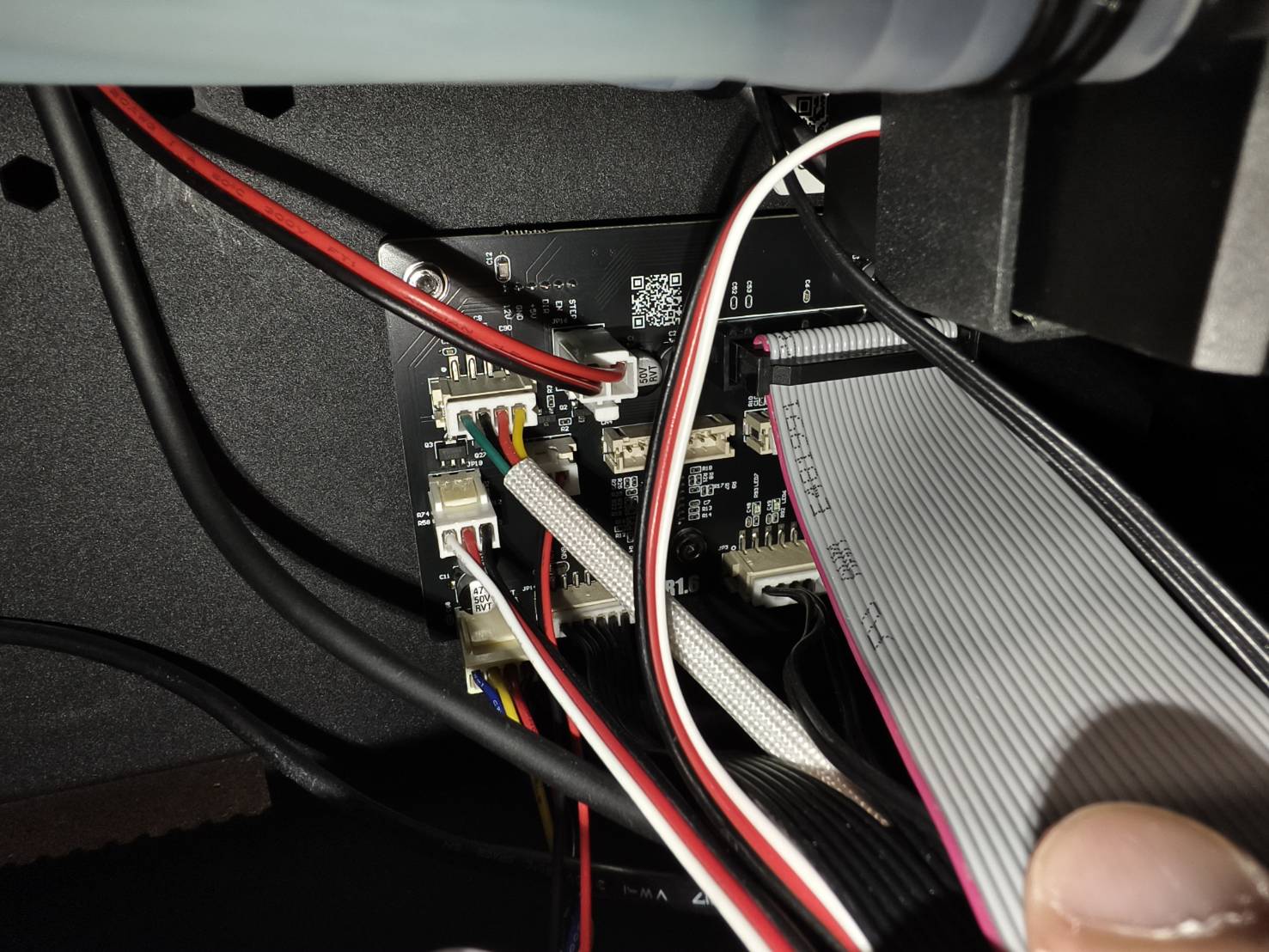

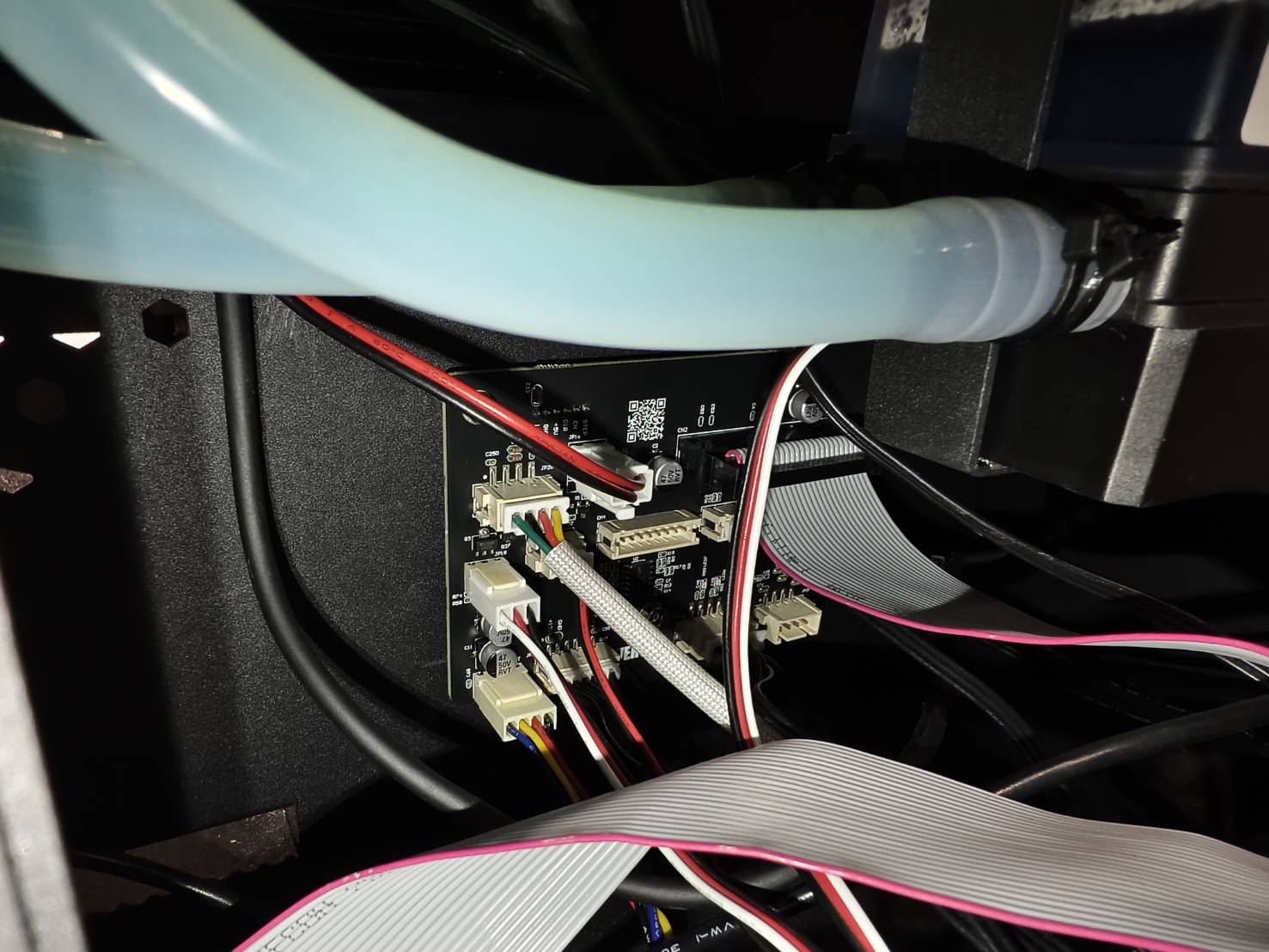

Tome fotografías de toda la configuración de la placa del plóter.
El objetivo es evitar que olvide dónde van conectados todos los cables al instalar la nueva placa.
(Si no recuerda dónde debe ir un cable, consulte el diagrama para ver la configuración más reciente. No utilice las fotos que aparecen a continuación, ya que la versión de la placa puede variar).

Paso 5

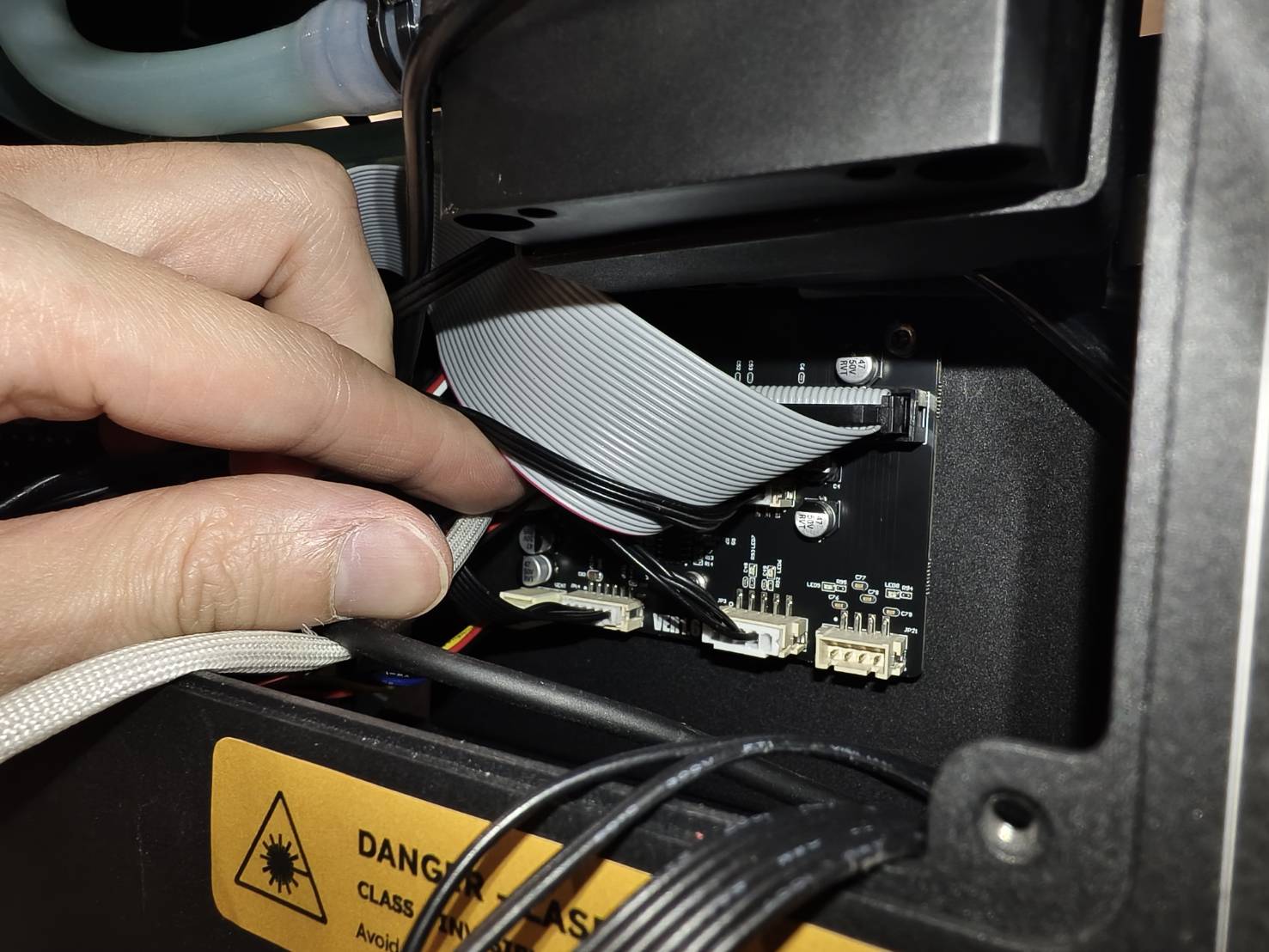

Desconecte todos los cables de la placa.

Paso 5

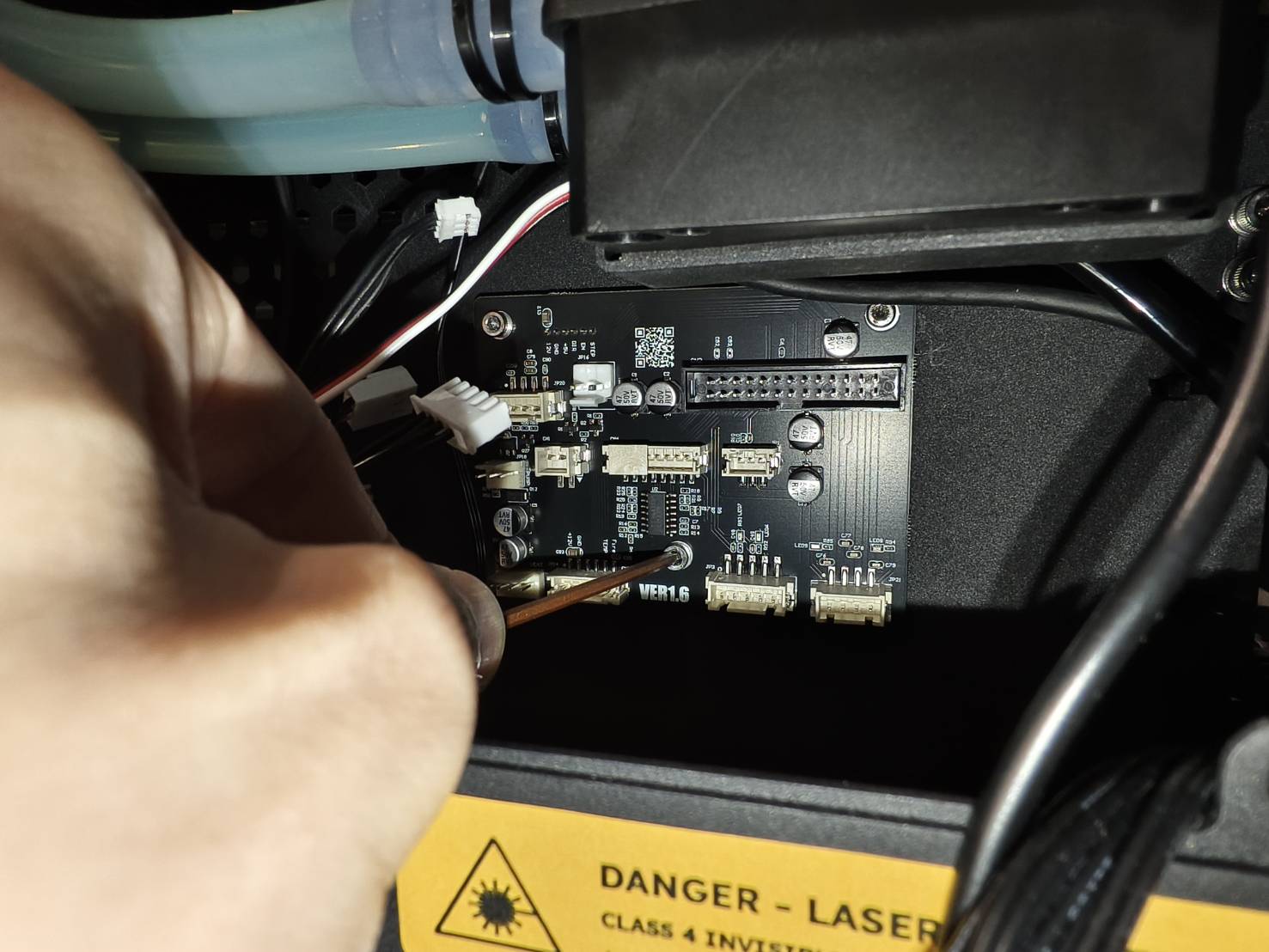

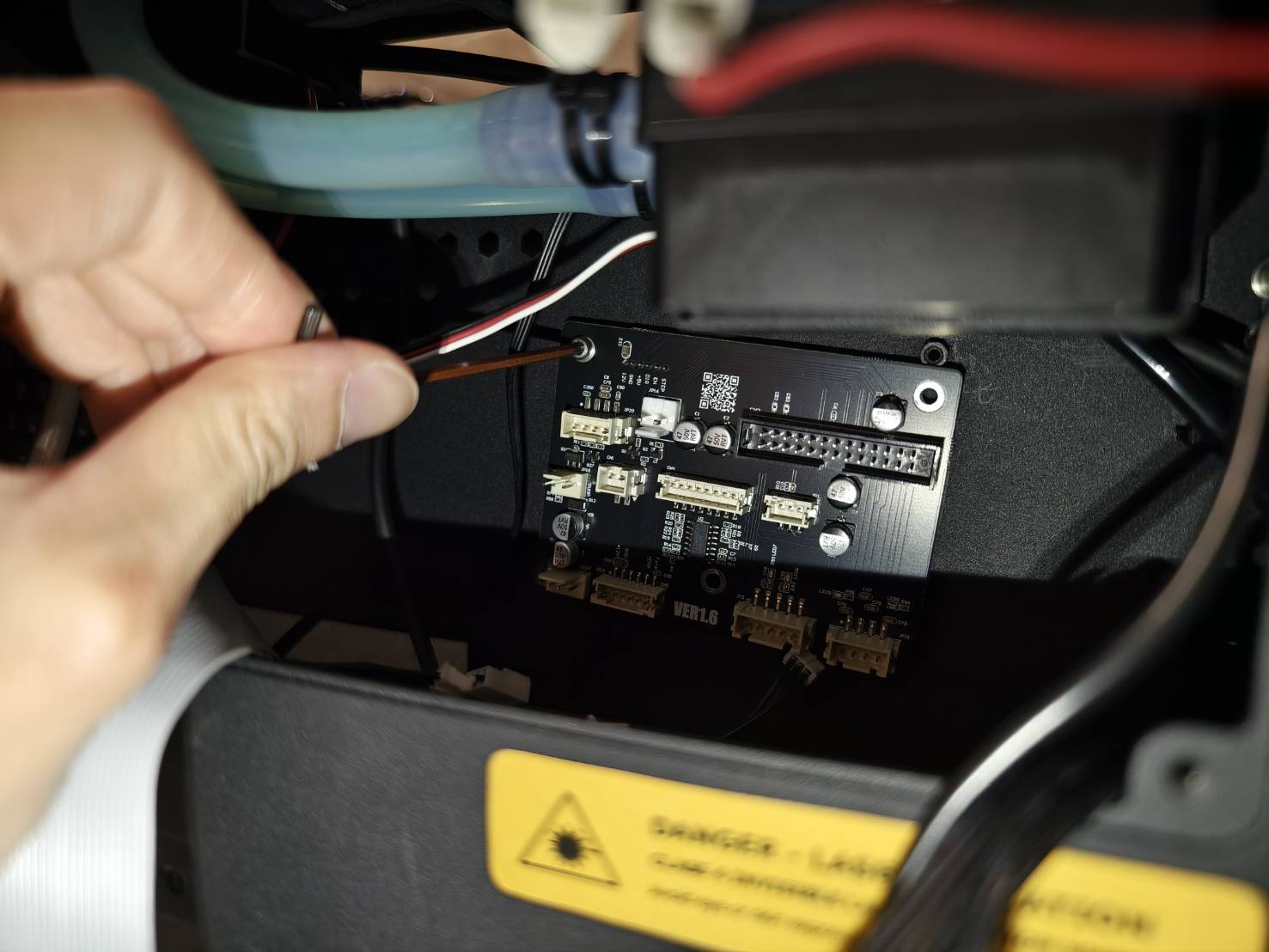

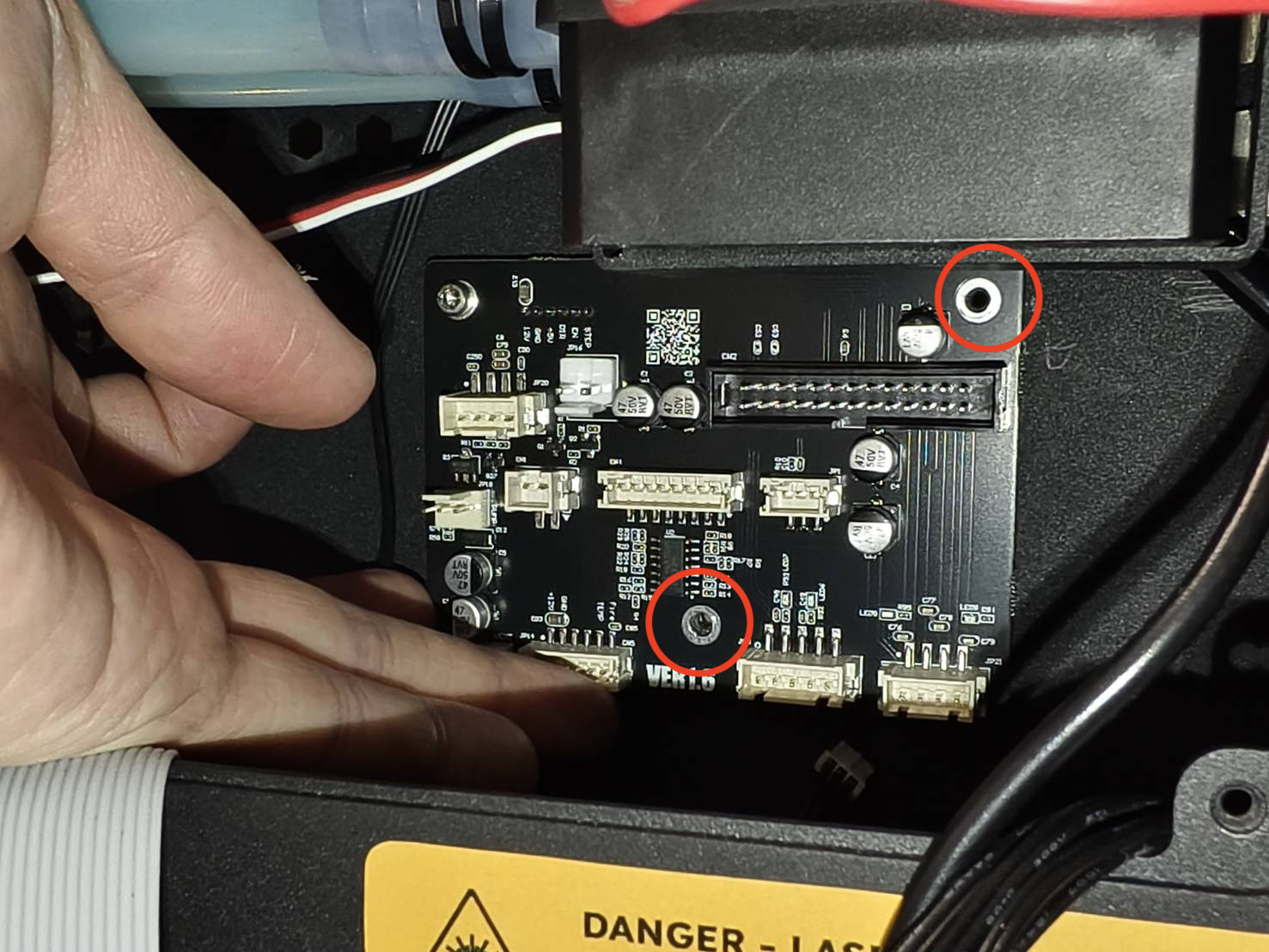

Desenrosque estos tornillos con una llave Allen de 2,5 mm para retirar la placa.

Paso 6

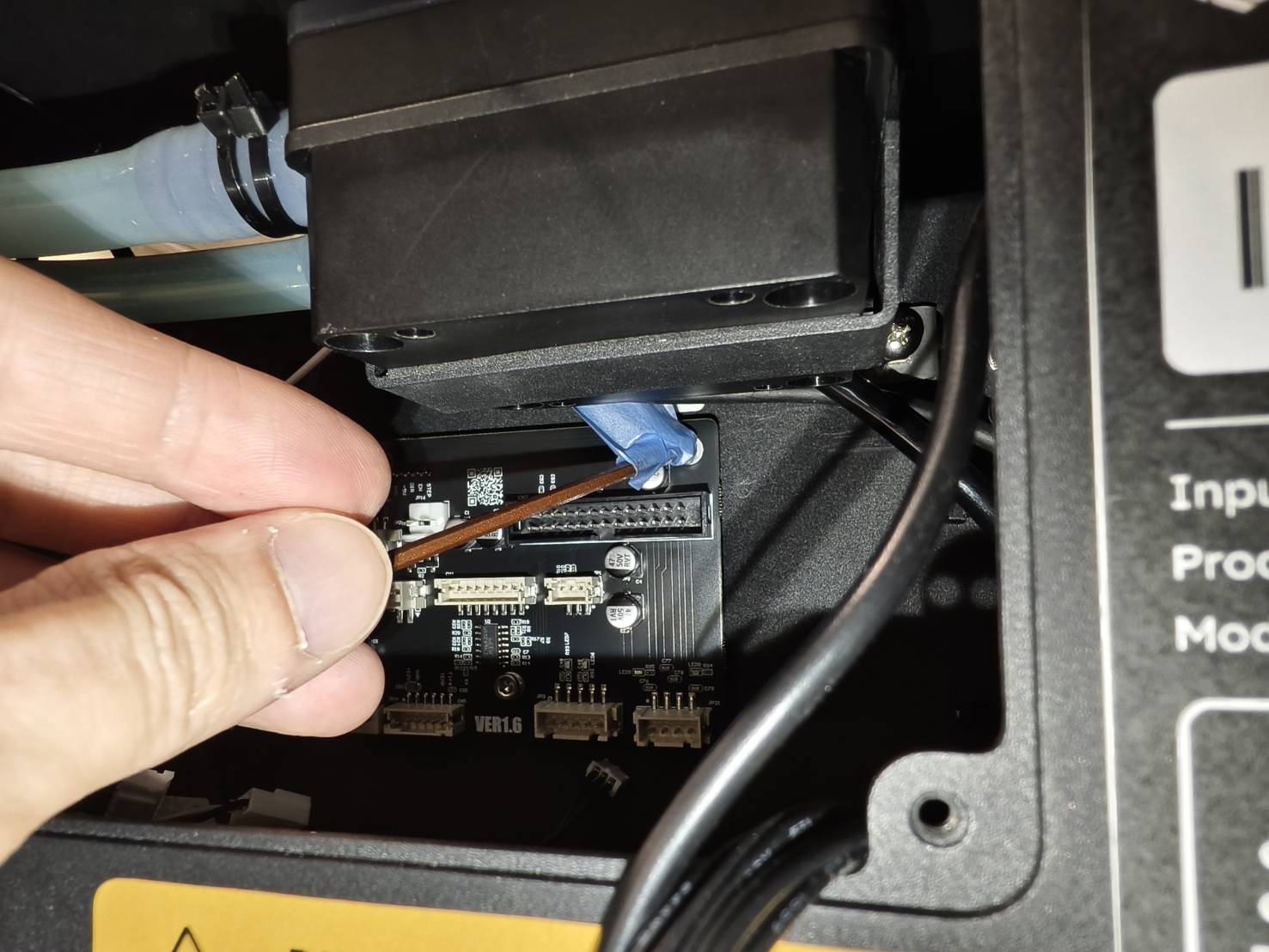

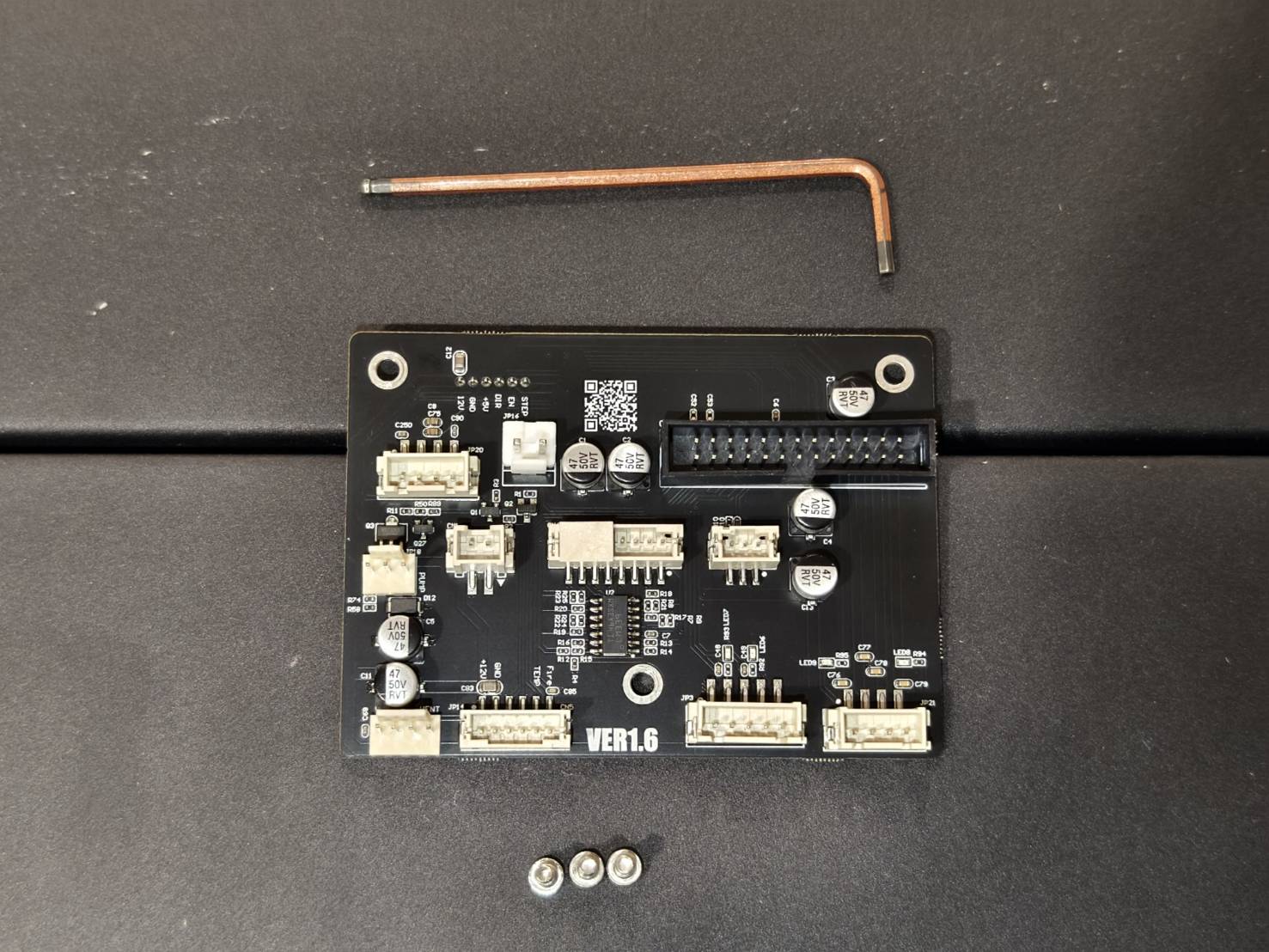

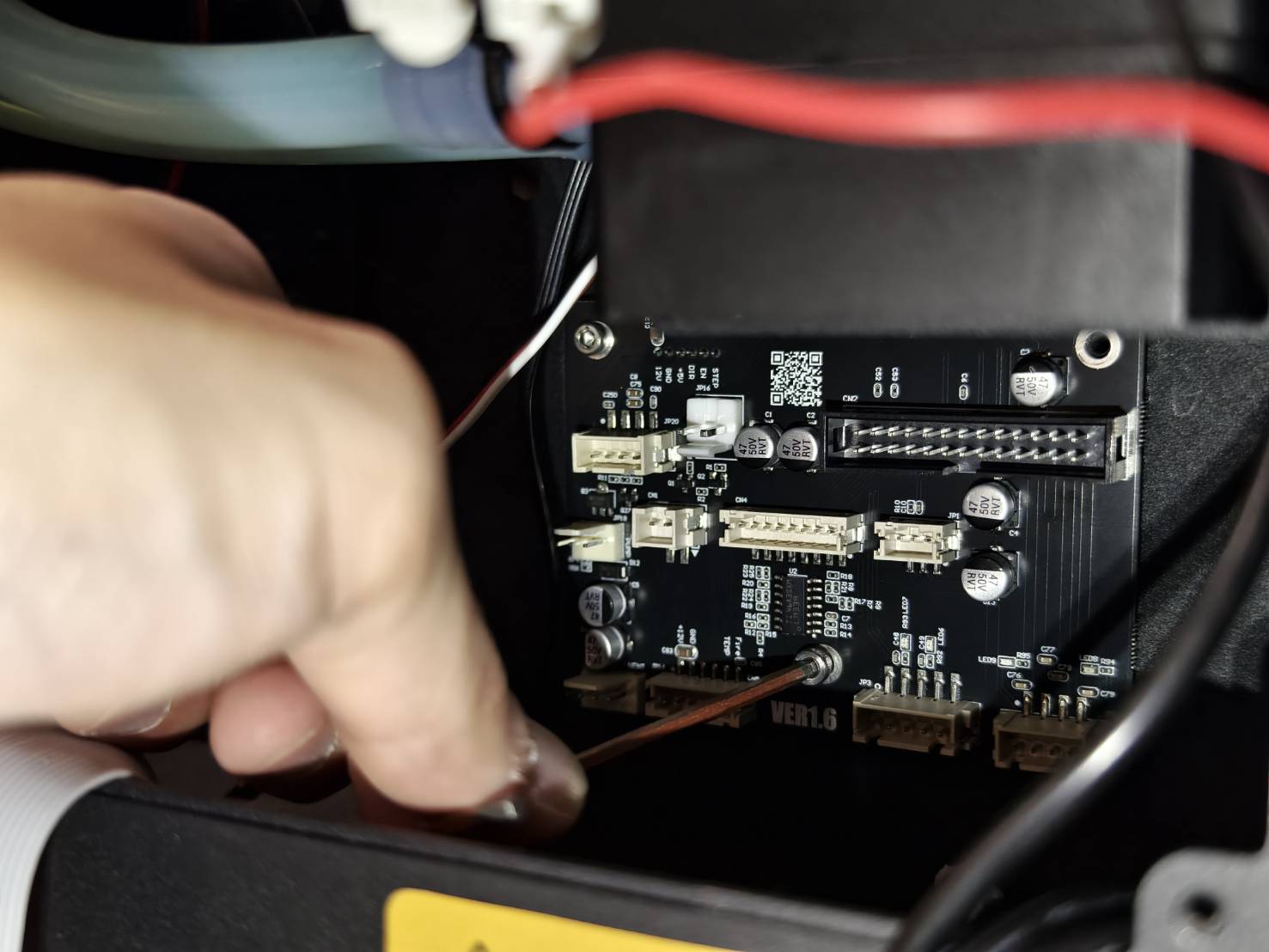

• Instale la nueva placa del plóter comenzando por el tornillo superior izquierdo.

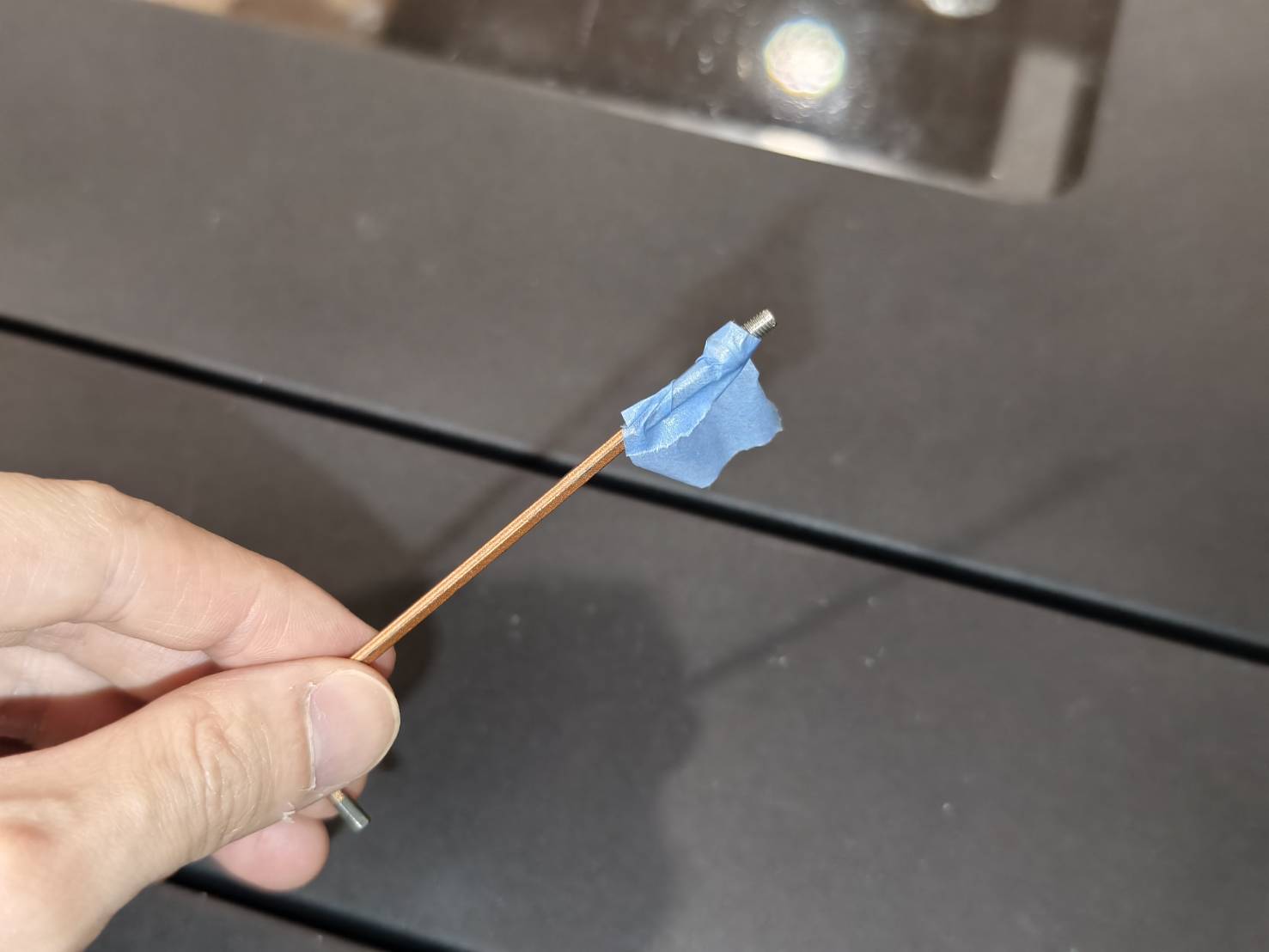

• Si le resulta difícil sujetar el tornillo con la llave Allen, puede usar un trozo de cinta adhesiva para fijarlo en la llave. Esto podría facilitar la tarea.



• Una vez que el tornillo superior izquierdo esté apretado, ajuste la posición para que coincida con los orificios de los demás tornillos.



• Comience a atornillar los tornillos del centro y superior derecho.



Paso 7

Vuelva a conectar todos los cables en la nueva placa.
(Si no recuerda dónde debe ir un cable, consulte el diagrama para ver la configuración más reciente. No utilice las fotos que aparecen a continuación, ya que la versión de la placa puede variar).

Paso 8

Instale la placa.
