Beambox II - Sustitución del ventilador de extracción

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

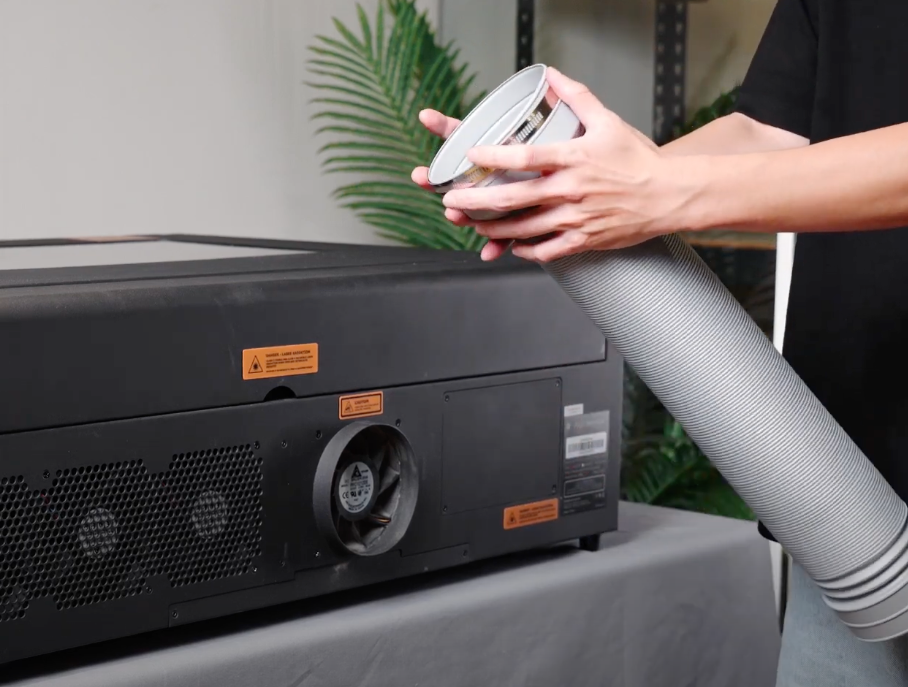

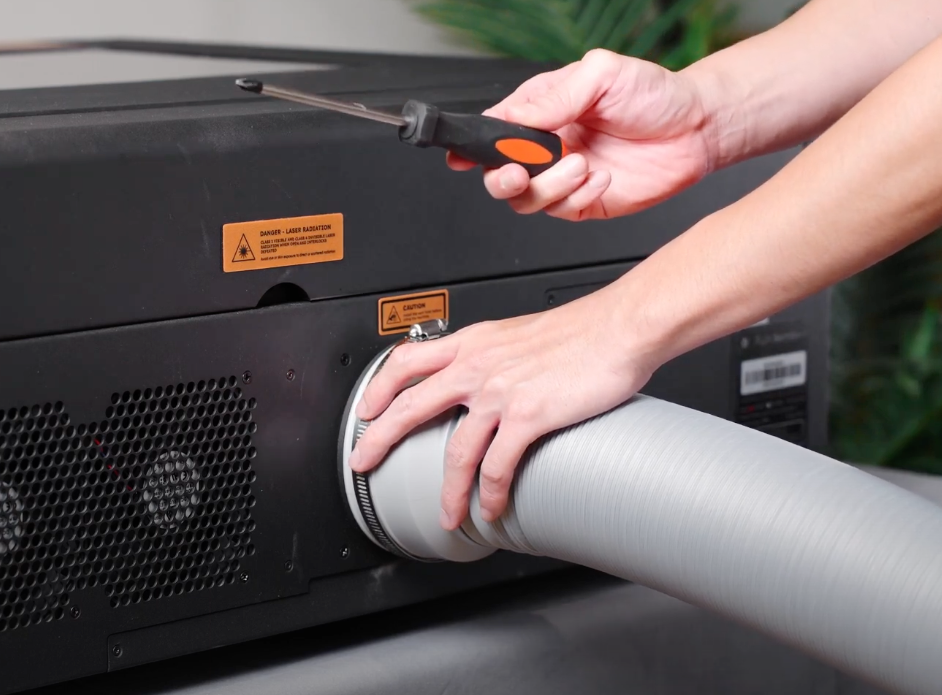

Retire la manguera de ventilación si está conectada.

Paso 3

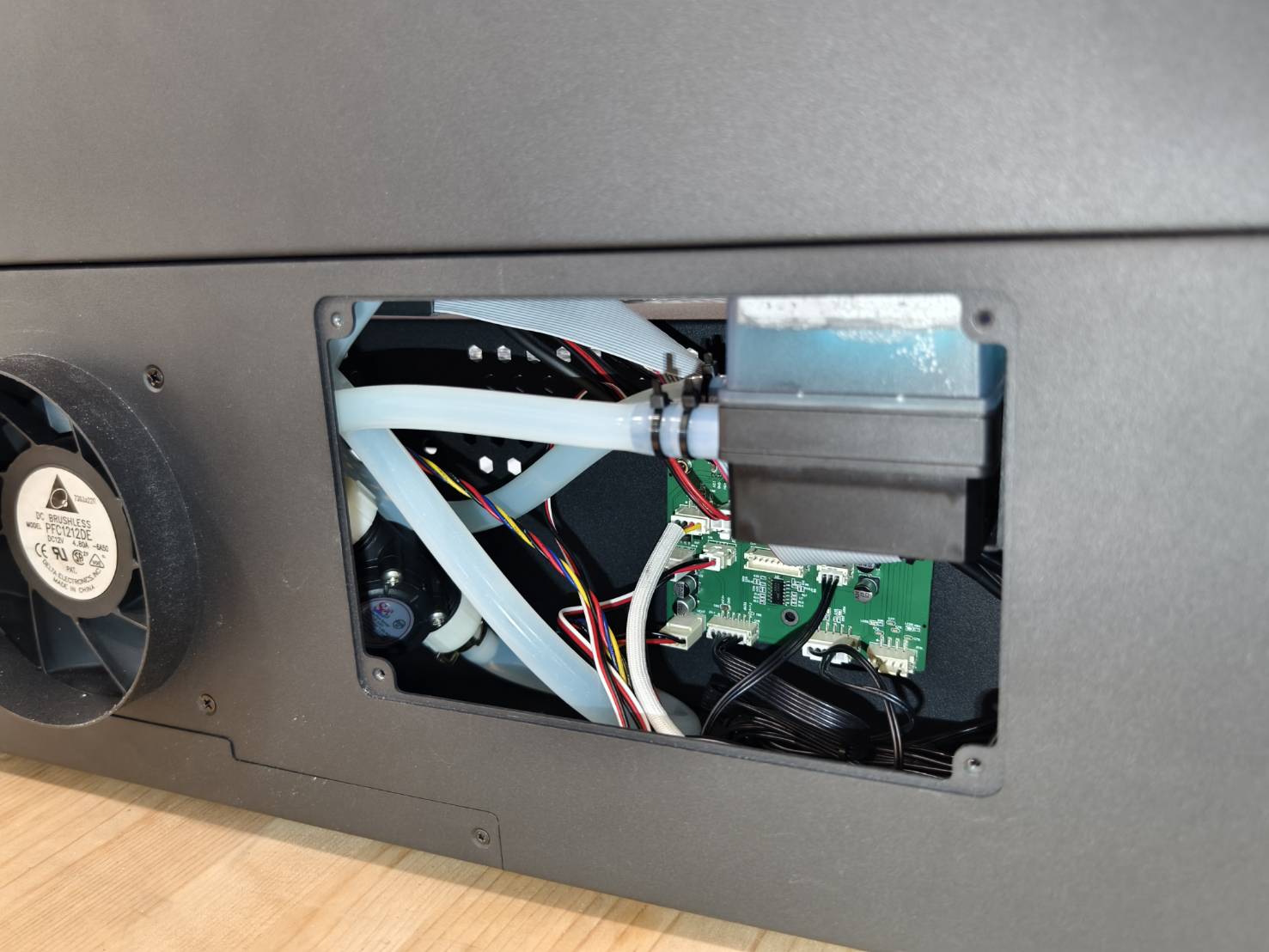

Abra la cubierta de la bomba de agua con el destornillador Torx para acceder a la placa del plóter.
(La placa puede ser de color negro o verde).

Paso 3.1

Este paso es opcional.

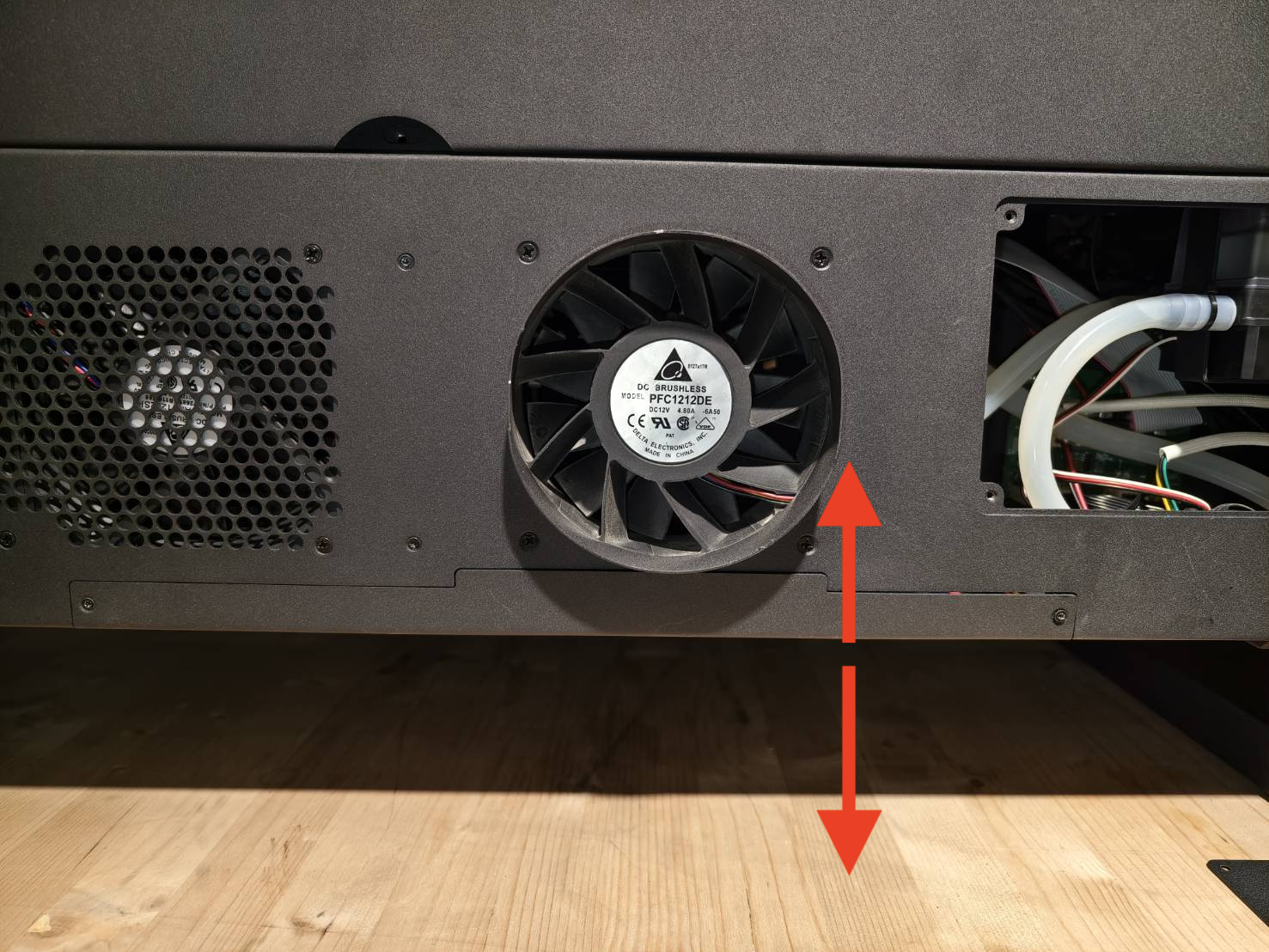

Eleve la máquina para crear más espacio arriba y abajo, o desplácela al borde de la mesa.

Paso 4

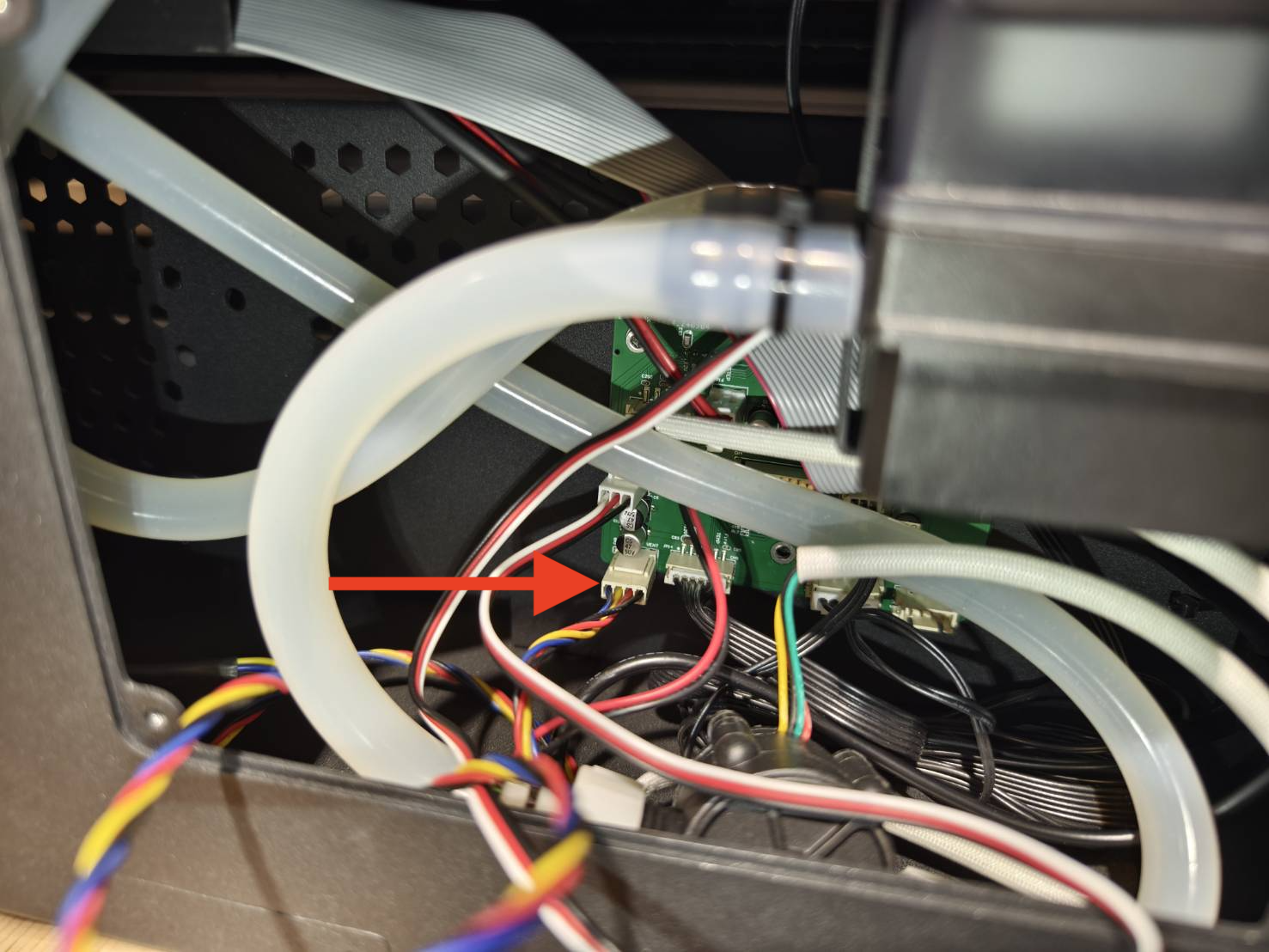

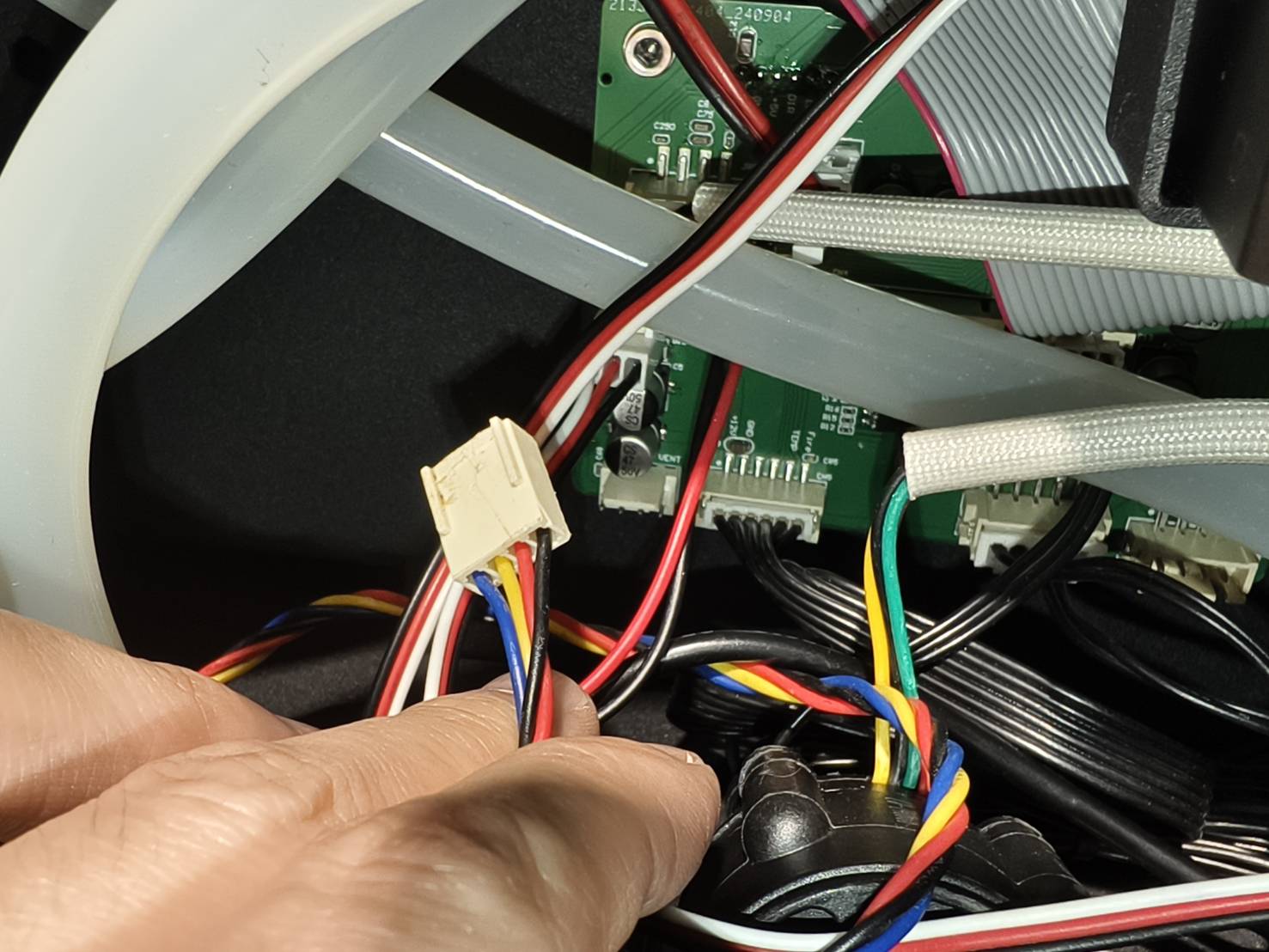

Desconecte el cable del ventilador de la placa.
(Si su placa no coincide con la de la imagen, consulte el diagrama para ver la configuración más reciente. No se guíe por las fotos siguientes, ya que la versión de la placa puede variar).

Paso 5

Desmonte el ventilador antiguo y monte el nuevo. Consulte el vídeo para más detalles.

Paso 6

Asegúrese de conectar el cable del ventilador a la placa base.

Paso 7

Cierre la tapa de la bomba de agua.
