5-11 La sonda de enfoque del enfoque manual está agrietada – Ayuda de FLUX

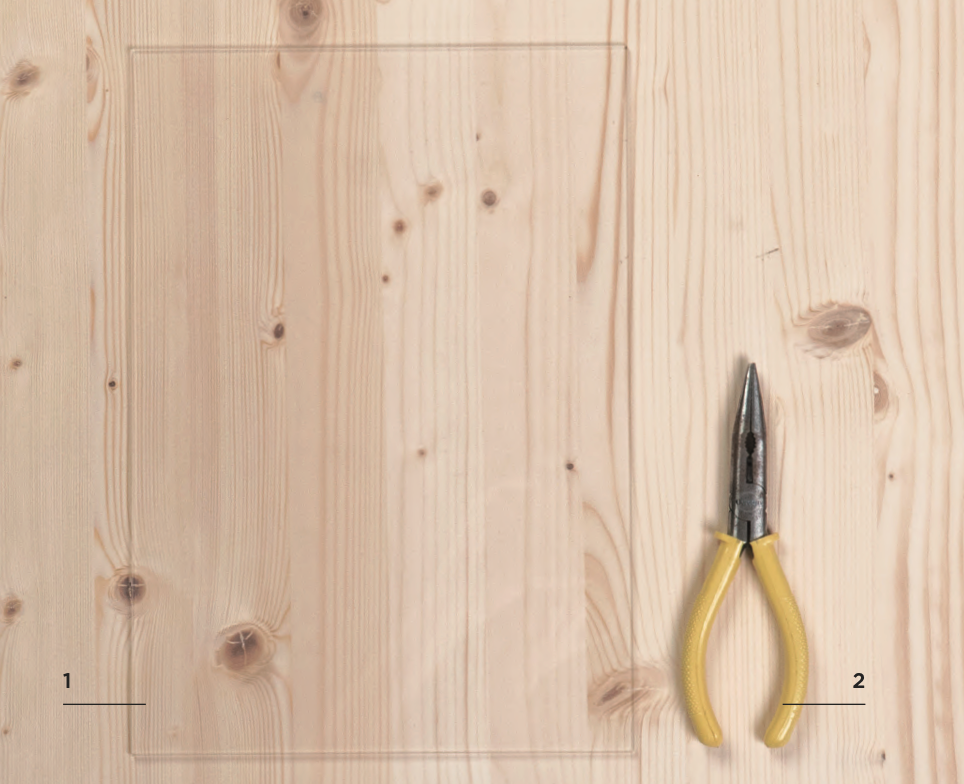

Elementos de preparación

1 | Acrílico con espesor de 3mm a 5mm

2 | Alicates de punta

Centro de soporte:

3 | Archivo de corte de la sonda de enfoque (.dxf)



Pasos de operación

1. Descargue el archivo de corte de la sonda de enfoque: Vaya al sitio web oficial > "Soporte" > "Centro de ayuda" y busque el archivo de corte de la sonda de enfoque > descargue el archivo.

2. Corte la sonda de enfoque: Coloque el acrílico > Enfoque, de modo que la distancia desde la salida del láser hasta el acrílico sea de 12mm (aproximadamente el grosor de 6 monedas de 10 NT$) > Importe el archivo de la sonda de enfoque en Beam Studio > Ajuste los parámetros de corte > Envíe el trabajo.

3. Retire la manguera de aire del cabezal láser:

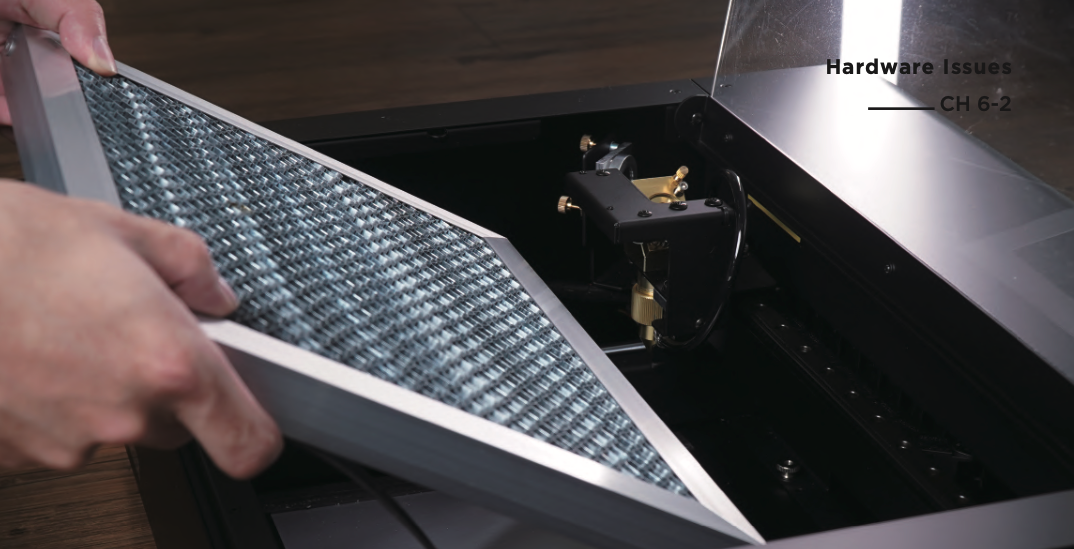

a. Saque la mesa de nido de abeja como se muestra arriba. 【Mantenimiento】 Limpieza de la mesa de nido de abeja, paso 1 >

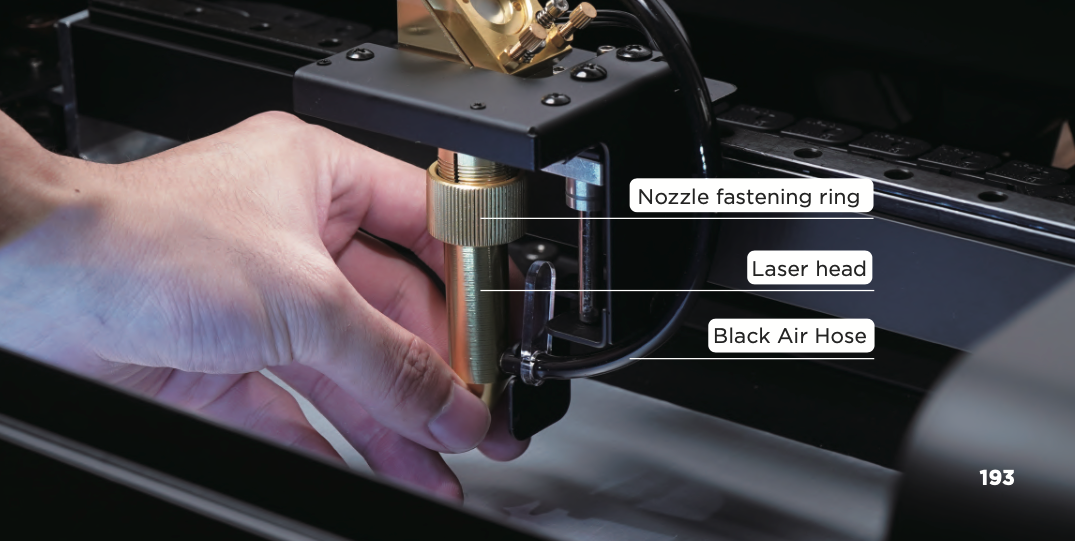

b. Desenrosque el anillo de sujeción de la boquilla > Retire el cabezal láser > Saque el cabezal láser y la manguera de aire negra hacia adelante y hacia abajo.


c. Mueva la sonda de enfoque antigua hacia atrás y lejos del cabezal láser.

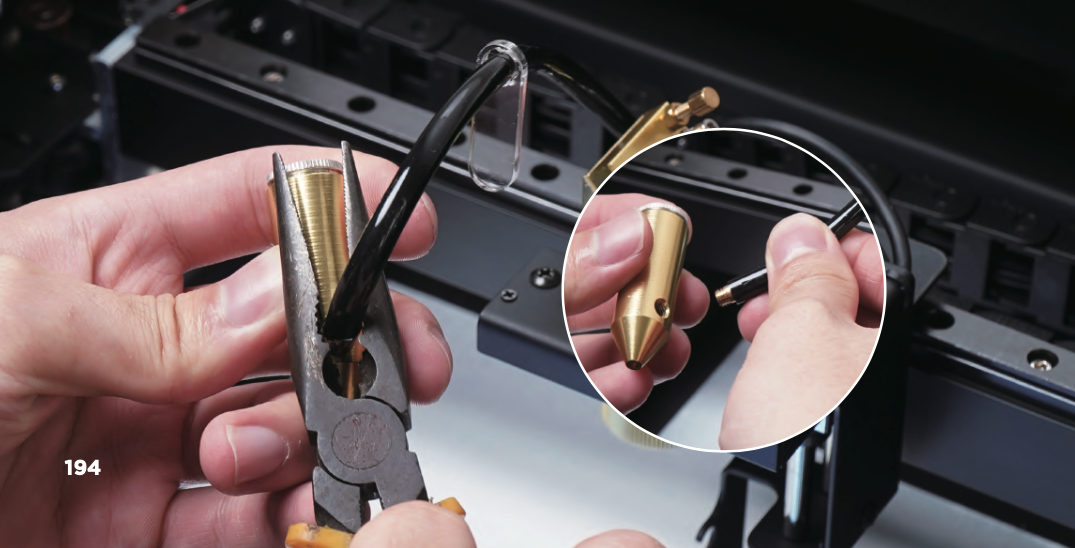

d. Sostenga la manguera de aire negra en el extremo posterior de los alicates con un diente de sierra de baja densidad y gire el cabezal láser en sentido antihorario para retirar la manguera de aire.

Evite la deformación de la manguera durante la extracción con los alicates. ___2021-08-30___3.44.09.png

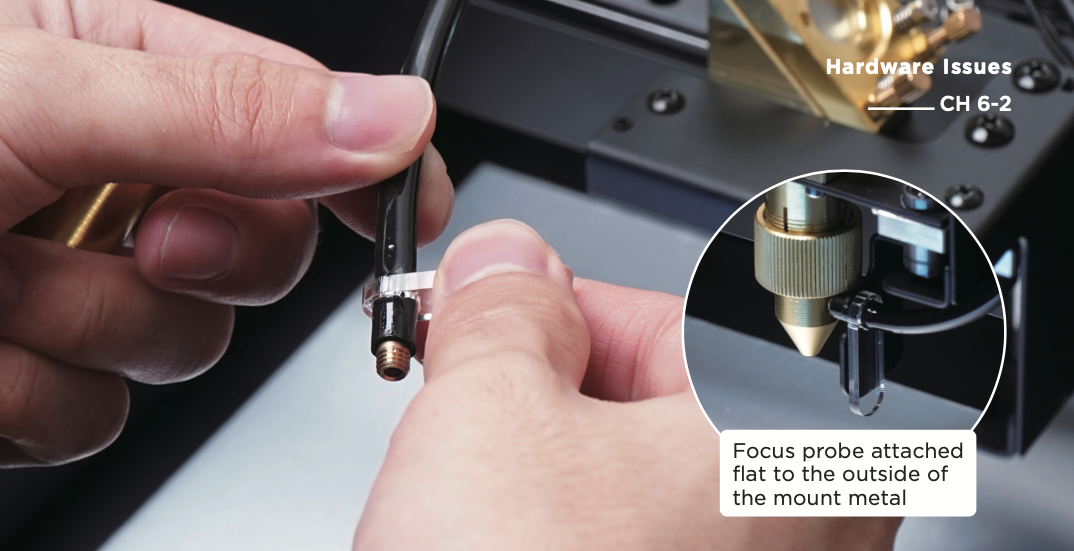

4. Reemplace la sonda de enfoque antigua por una nueva: Retire la sonda de enfoque antigua > Coloque la nueva sonda de enfoque en la manguera de aire negra.

5. Vuelva a colocar la manguera de aire en el cabezal láser:

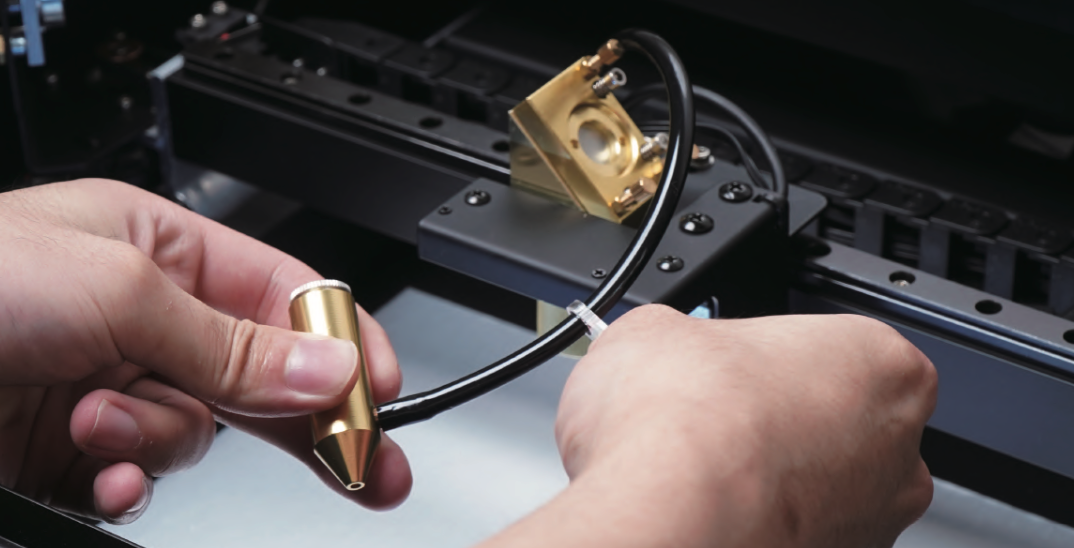

a. Gire el cabezal láser en sentido horario para combinar la manguera de aire negra con el cabezal láser.
b. Coloque el cabezal láser y la manguera de aire negra hacia arriba y hacia atrás para que la manguera quede colocada en la ranura.

c. Apriete el anillo de sujeción de la boquilla > Mueva la sonda de enfoque hacia el cabezal láser para que quede plana contra el exterior del soporte > Vuelva a colocar la mesa de nido de abeja【Mantenimiento】Limpieza de la mesa de nido de abeja, paso 3.

6. Compruebe la bomba de aire: Haga clic en "Bomba de aire" en la pantalla > Coloque un trozo de papel en la salida del láser y compruebe si el cabezal láser sopla aire normalmente. Si no hay aire, póngase en contacto con su distribuidor.

Registros de solución de problemas:

1. Vídeo:

Coloque un trozo de papel en la salida del láser y grabe el cabezal láser soplando aire. (Haga clic en "MANTENER" en la pantalla > "Bomba de aire")
