Elementos de preparación
Preparación propia:
1 | Alicates de punta fina
Incluido en la caja de accesorios:
2 | Destornillador Torx
Elementos de prueba:

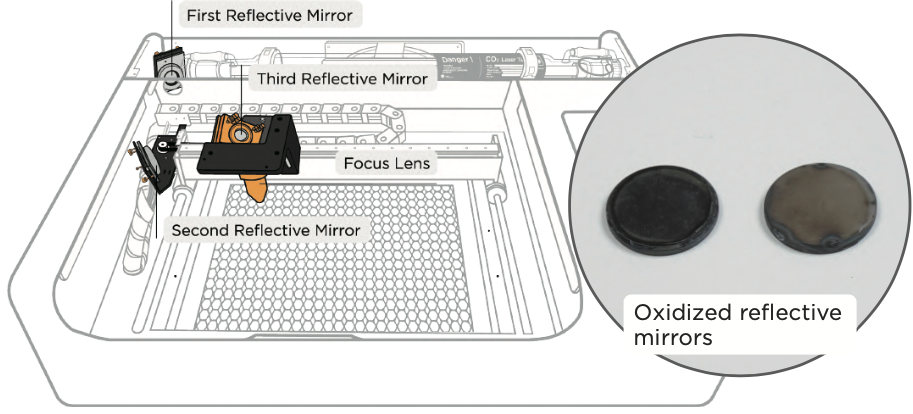

1. Compruebe si los espejos y la lente están oxidados o rotos:
Si hay puntos negros, puntos blancos, etc. en la superficie del primer y segundo espejo reflectante, o si hay arañazos graves, y las manchas no se pueden eliminar mediante【Mantenimiento】Limpieza de espejos y lentes, o si la lente de enfoque está deformada o rota debido a una fuerza externa, los espejos y la lente deben ser reemplazados.
Pasos de reemplazo:
Primer espejo reflectante:
a. Abra la cubierta trasera: Utilice un destornillador Torx para quitar los 6 tornillos de la cubierta trasera y luego retire la cubierta trasera.【Mantenimiento】Alineación de la ruta óptica >

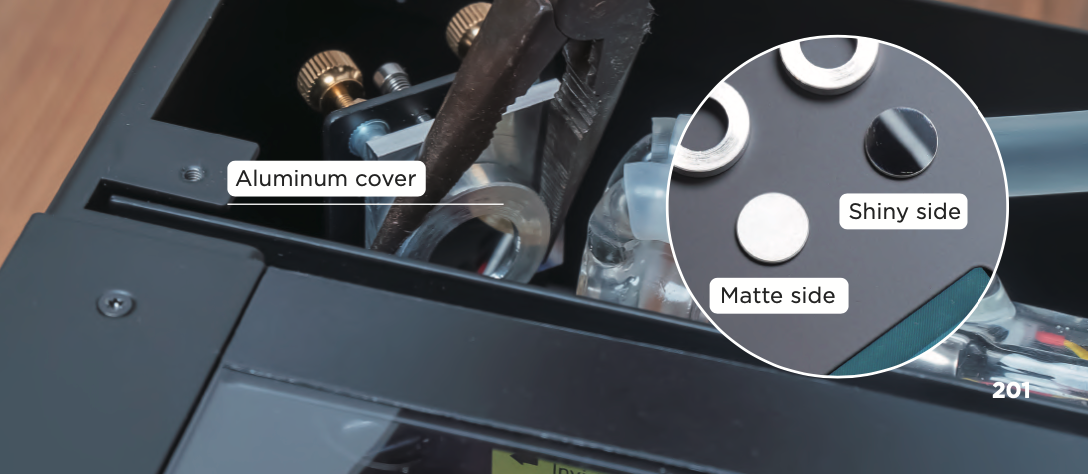

b. Afloje la cubierta de aluminio: Afloje la cubierta de aluminio que fija el espejo (mire hacia el espejo y gire en sentido antihorario), si no se puede girar, use alicates de punta fina para sujetar el marco de aluminio y gire nuevamente >
c. Reemplace el espejo: Saque el espejo viejo > Coloque el nuevo espejo con el lado mate hacia el soporte del espejo (el haz láser golpeará el lado brillante) >
d. Apriete la cubierta de aluminio: Vuelva a apretar la cubierta de aluminio en el soporte del espejo.
Segundo espejo reflectante: Después de abrir la cubierta de la puerta, siga los pasos b~d del primer espejo reflectante (la posición del segundo espejo reflectante se indica en la imagen en).
Tercer espejo reflectante:

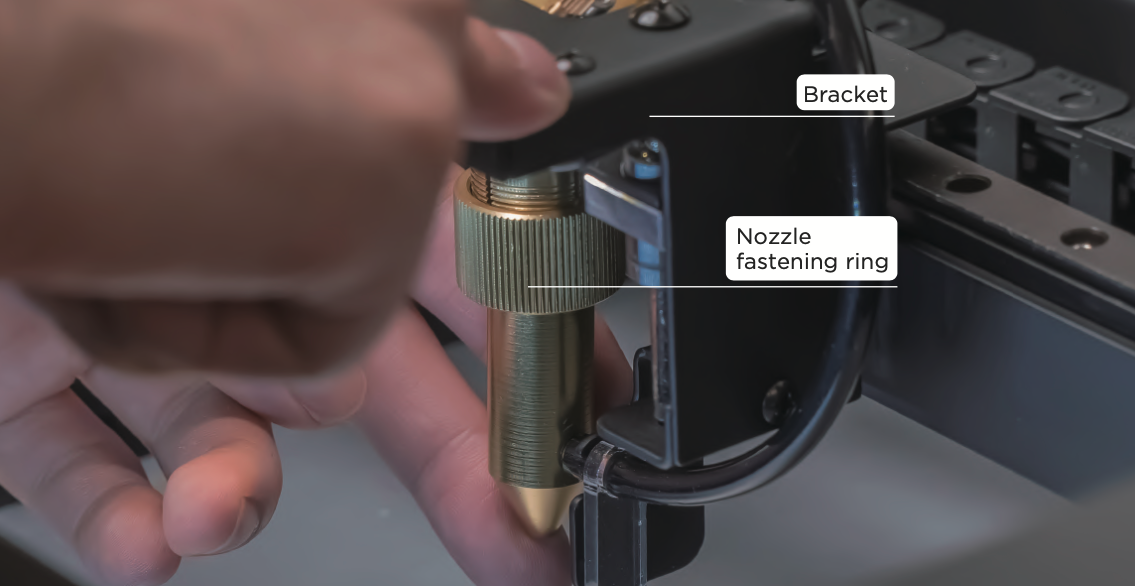

a. Mueva el soporte hacia abajo:
Como se muestra en la imagen de arriba, desenrosque el anillo de sujeción de la boquilla > Empuje el soporte hacia abajo hasta el final para que los pasos posteriores sean más fáciles de operar >

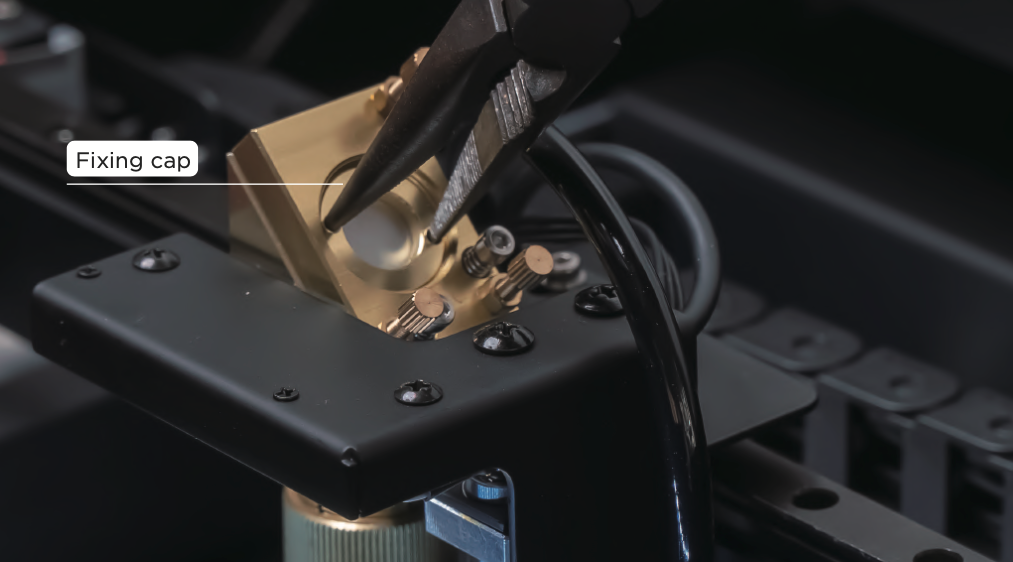

b. Afloje la tapa de fijación:
Use los alicates de punta fina para sujetar los dos puntos redondos de la tapa de fijación del espejo y desenrosque la tapa de fijación en sentido antihorario >
c. Reemplace el espejo:
Saque el espejo viejo, puede sacar el espejo del área de entrada del láser > Coloque el espejo nuevo con el lado brillante hacia el soporte del espejo >
d. Apriete la tapa fija:
Use alicates de punta fina para sujetar los dos puntos redondos de la tapa de fijación del espejo y apriete la tapa de fijación en el sentido de las agujas del reloj.
Lente de enfoque:
a. Retire la mesa de nido de abeja【Mantenimiento】Limpieza de la mesa de nido de abeja, paso 1.

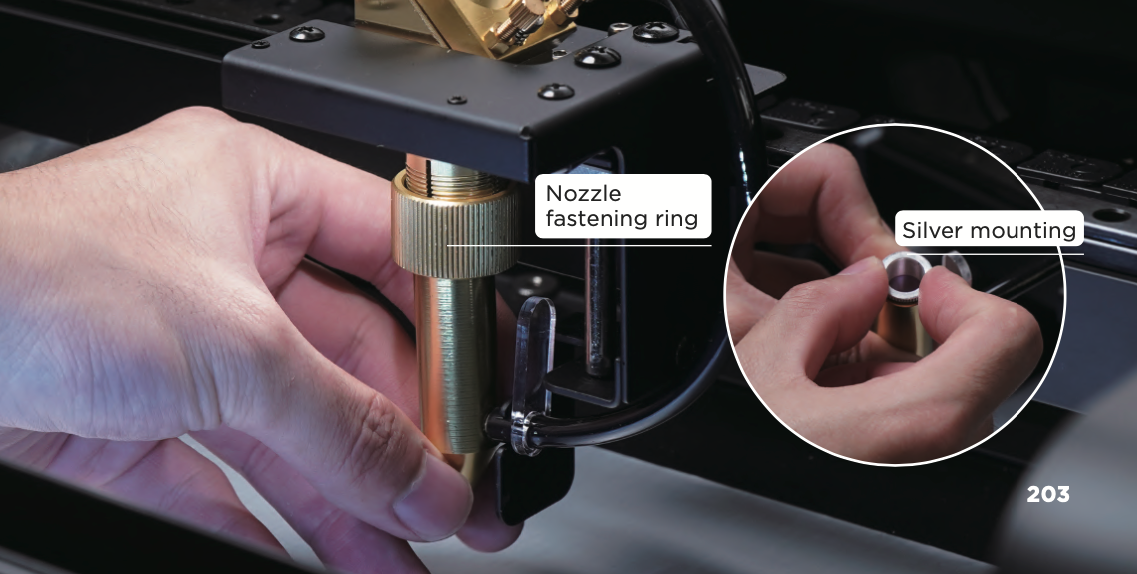

b. Afloje la tapa de fijación: Desenrosque el anillo de sujeción de la boquilla > Retire el cabezal láser > Gire la tapa de montaje plateada en sentido antihorario desde el cabezal láser, si no se puede desenroscar, use alicates de punta fina para ayudar >

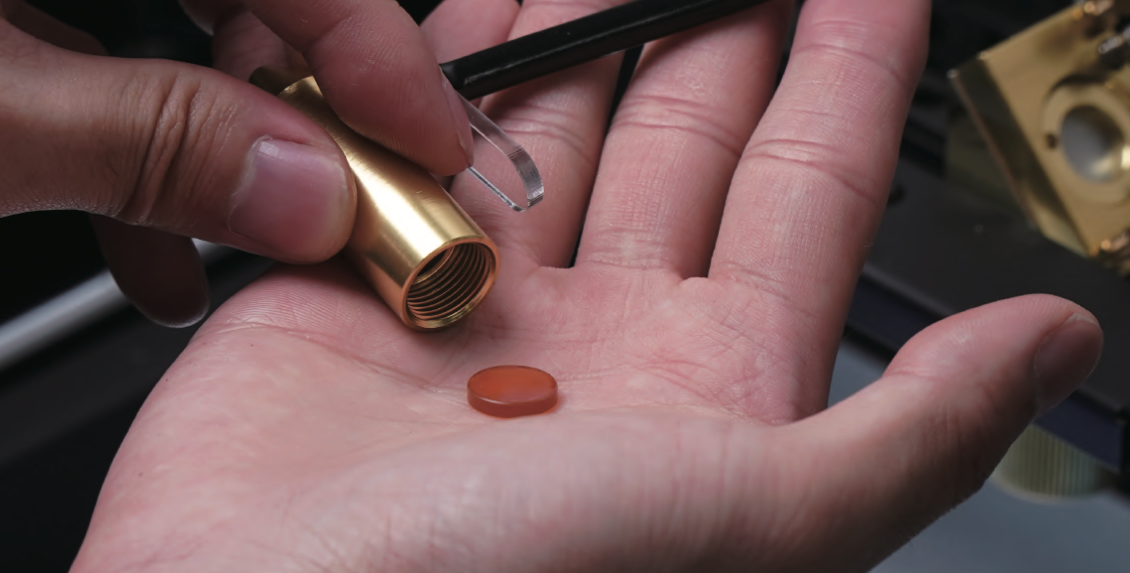

c. Reemplace la lente:

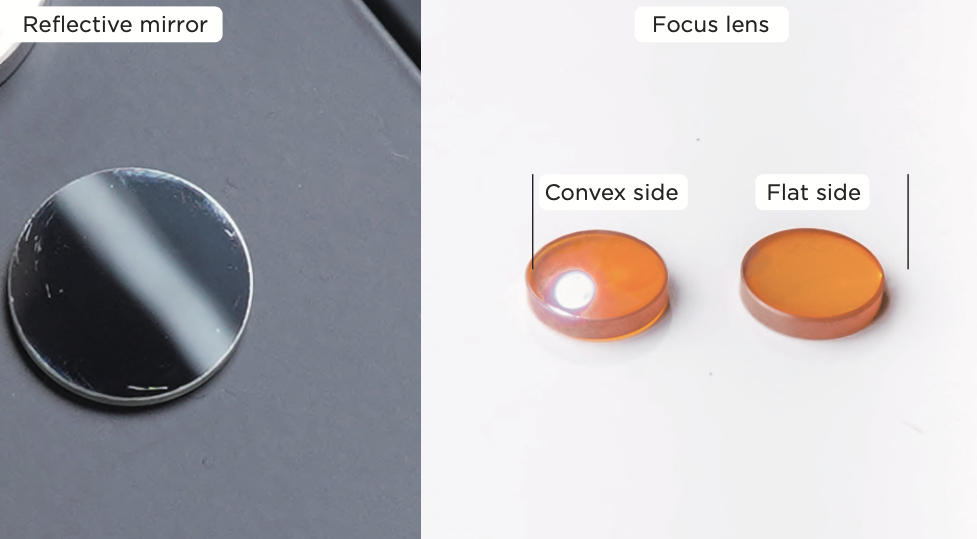

Retire la lente vieja > Coloque la lente nueva en el cabezal láser con el lado plano hacia abajo (sostenga el borde de la lente y mire hacia la lente, puede verse en el lado convexo, pero no puede verse en el lado plano) >
d. Apriete la tapa de fijación:
Apriete la tapa de montaje plateada en el sentido de las agujas del reloj > Vuelva a colocar el cabezal láser en el zócalo del cabezal láser > Apriete el anillo de sujeción de la boquilla.
e. Vuelva a colocar la mesa de nido de abeja 【Mantenimiento】 Limpieza de la mesa de nido de abeja, paso 3.
Registros de solución de problemas:
1. Foto: Tome fotos de
a. 3 espejos reflectantes (ya sea oxidados o rotos)
b. Lente de enfoque (ya sea oxidada o rota)
