5-10 No hay salida del haz láser

Descripción

La razón por la que un láser no emite puede ser compleja. Podría deberse a un tubo láser deteriorado, una fuente de alimentación láser (Laser PSU) averiada o un fallo del sistema, etc.

Siga los pasos a continuación para solucionar el problema.

Posibles causas

Herramientas

Paso 1

Compruebe el vídeo a continuación y determine si los síntomas son similares a los de su máquina.
(Si no hay emisión láser cuando Beambox está en funcionamiento y hace un fuerte sonido de chasquido,
indica que el tubo está roto).

Determine su resultado y la siguiente acción a tomar:

Paso 2

Asegúrese de que la potencia y la velocidad estén configuradas correctamente en el software.

Determine su resultado y la siguiente acción a tomar:

Paso 2.1

Duplique la configuración de potencia, inicie la tarea y compruebe si el láser emite.
(Por ejemplo, si su potencia es originalmente del 15%, auméntela al 30% e inicie la tarea.)

Determine su resultado y la siguiente acción a tomar:

Paso 3

Apague la máquina.
Abra la tapa trasera y coloque una nueva cinta de doble capa en el primer espejo.

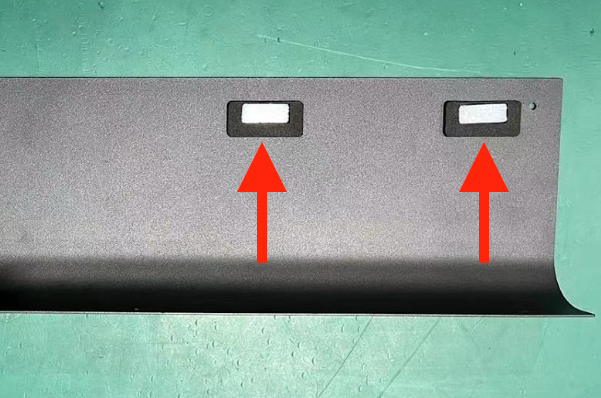

Si su máquina tiene dos imanes en la tapa trasera, la tapa debe volver a colocarse.
Después de colocar la cinta, por favor vaya a Paso 3.1.

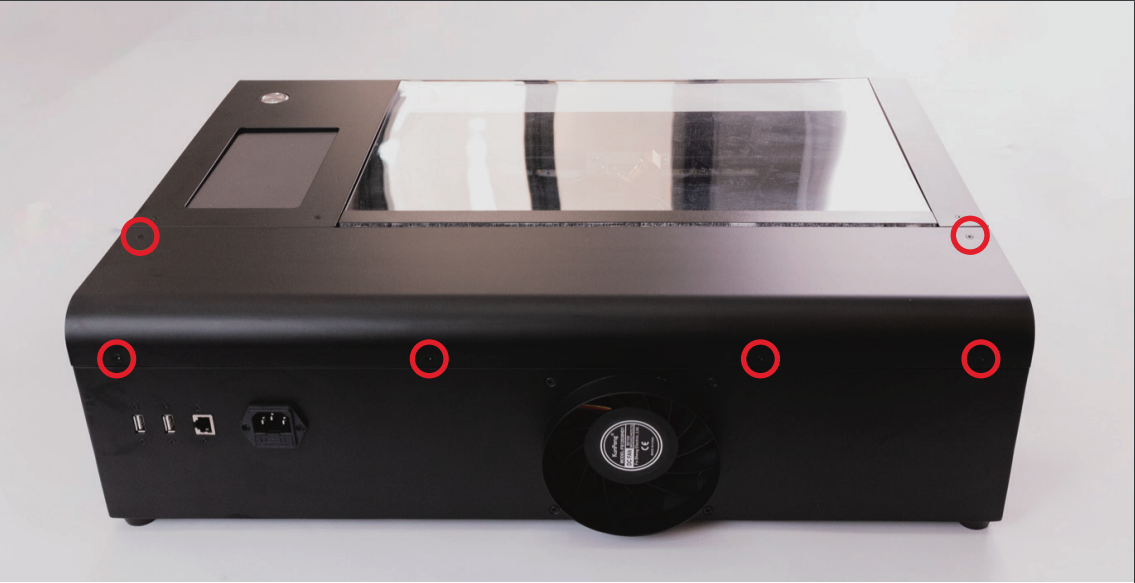

• Utilice un destornillador T8 para desatornillar los tornillos en la parte posterior de la máquina, y la cubierta trasera se podrá retirar después.

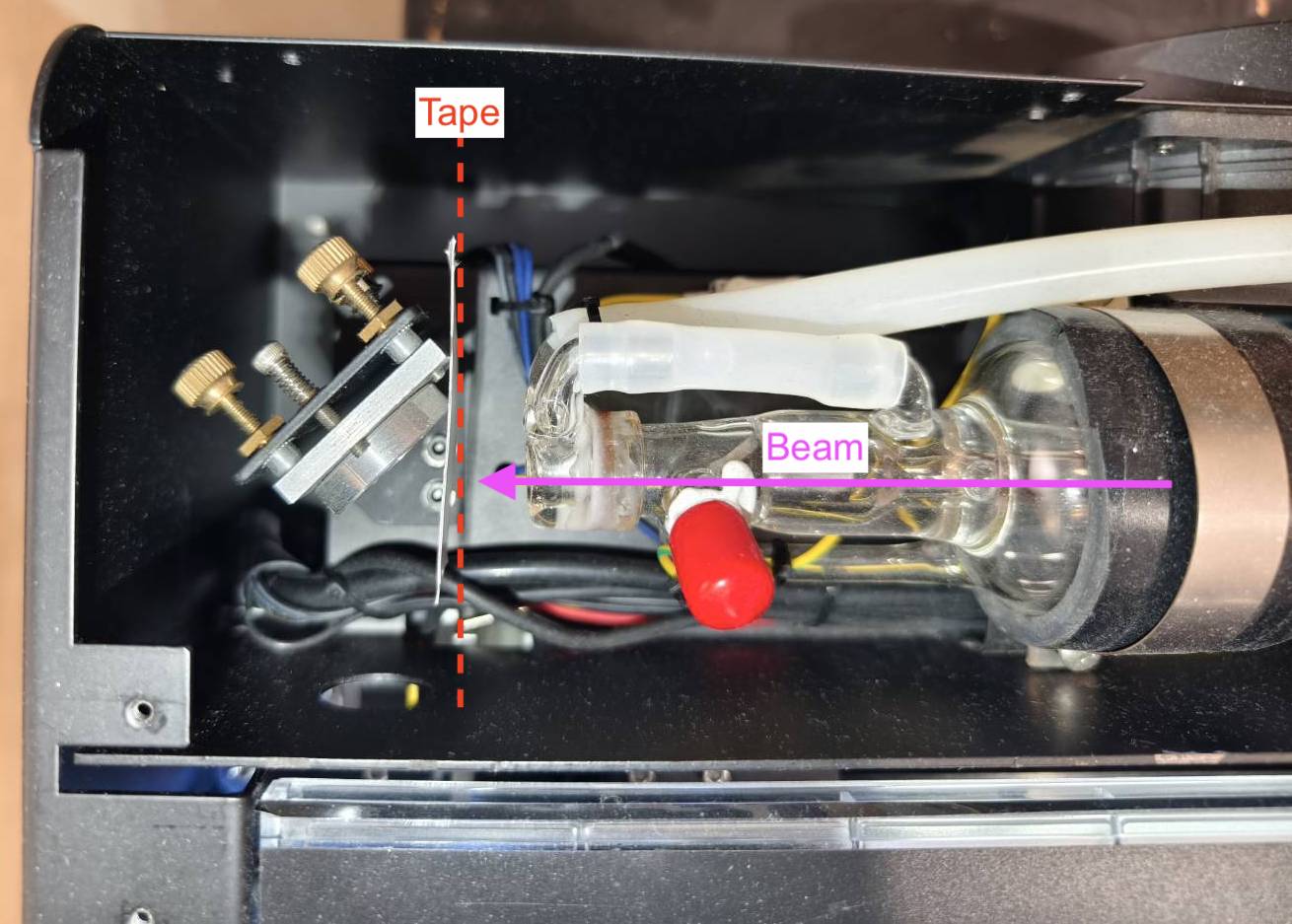

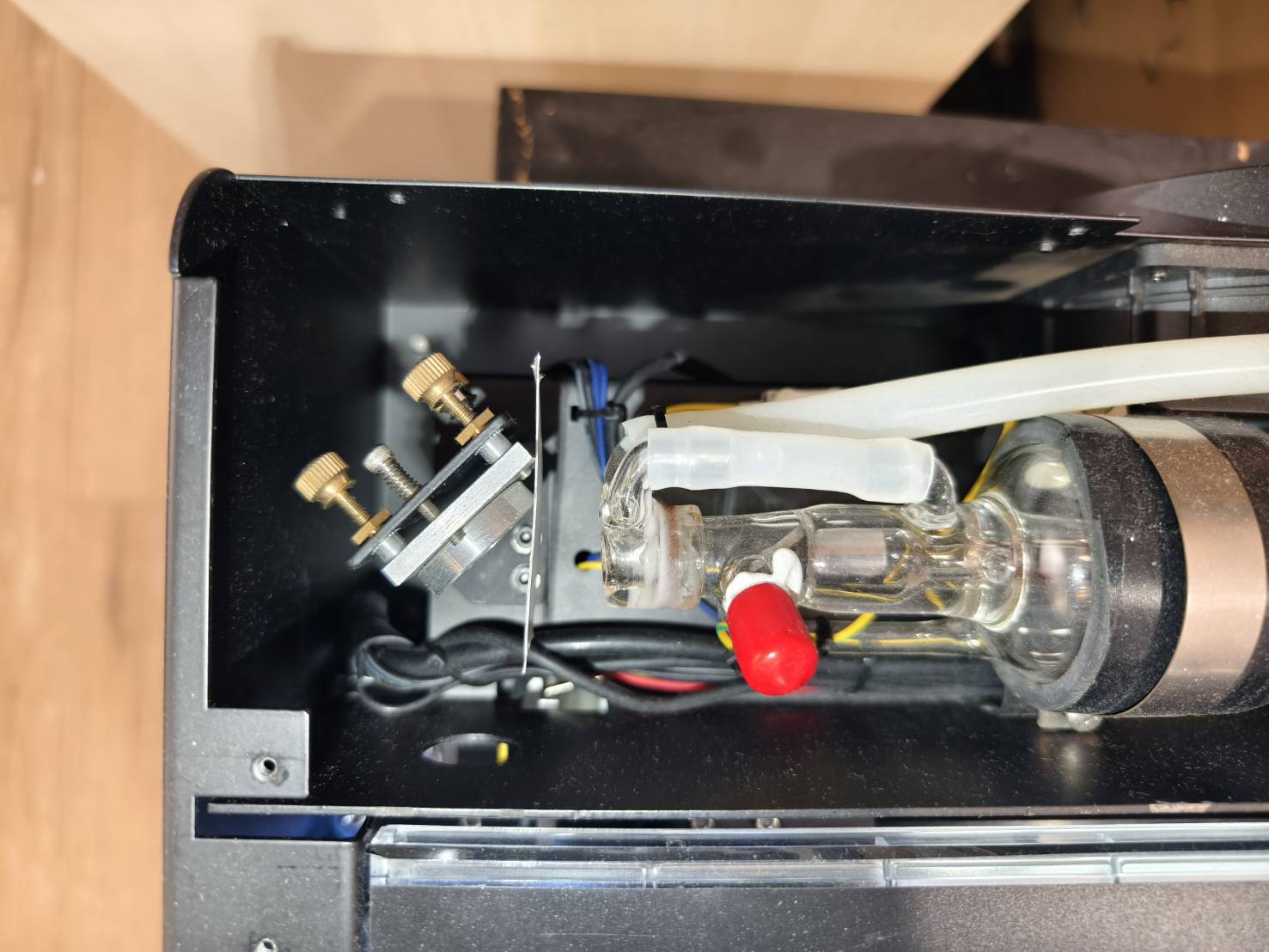

• Coloque la cinta en el espejo para que tenga un ángulo de 90 grados con respecto al haz.




• Si su máquina tiene dos imanes en la cubierta trasera, después de colocar la cinta, la cubierta trasera debe volver a colocarse para que la máquina detecte que la puerta está cerrada, de modo que se puedan realizar los pulsos.
  (No es necesario atornillar siempre que el icono de puerta cerrada pueda cerrarse).

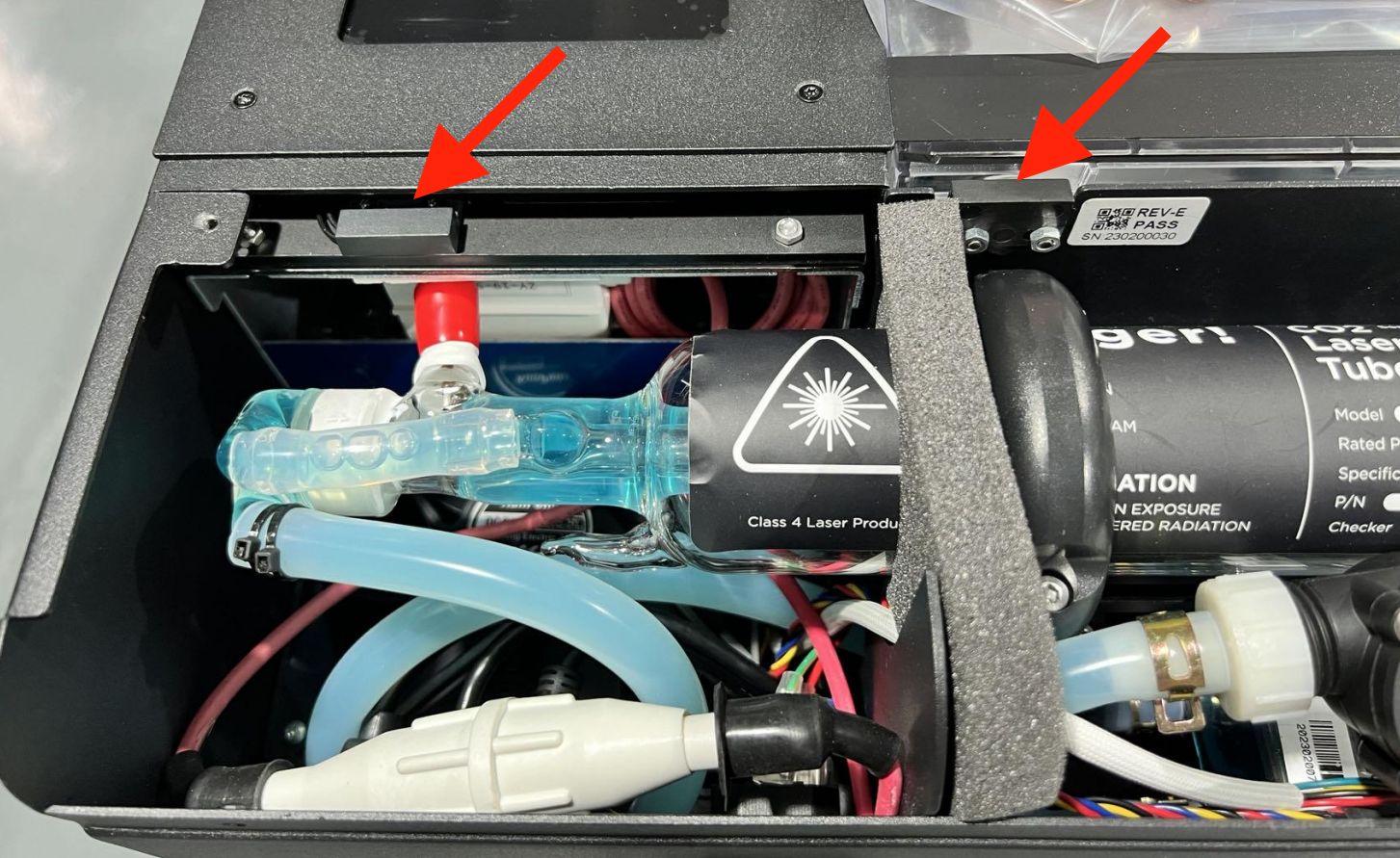

• También puede colocar dos imanes en los sensores señalados a continuación para hacer que la puerta se cierre.





Paso 3.1

Realice 5 pulsos y compruebe si la cinta tiene una marca quemada.
(Consulte los ejemplos para determinar el resultado de la cinta).

A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que el proceso de referencia esté terminado.

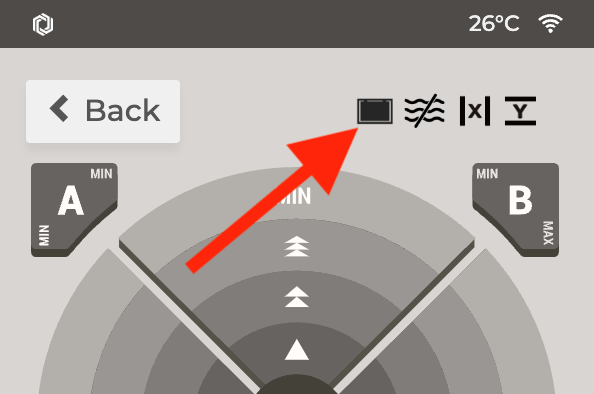

     (Asegúrese de que el icono de la puerta esté cerrado, o no podrá realizar un pulso).
D. Busque el botón de pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
F. Compruebe la cinta
⚠︎ Por favor, haga siempre pulsos cuando la tapa de la puerta esté cerrada.

Ejemplos de Resultados de Cinta

Buen Ejemplo - Redondo y Fuerte	Mal Ejemplo - Débil, Hueco o No Redondo

Determine su resultado y la siguiente acción a tomar:

Paso 4

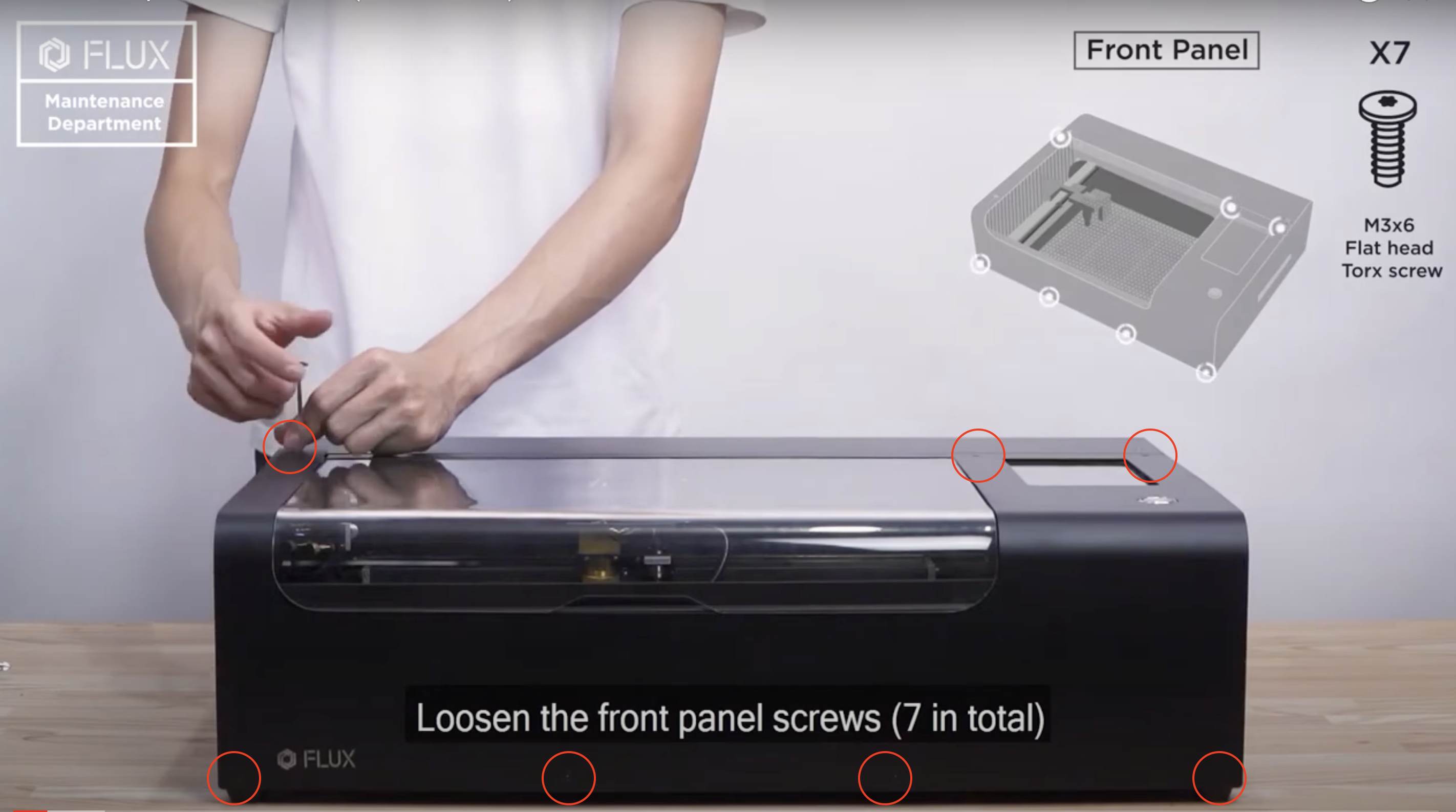

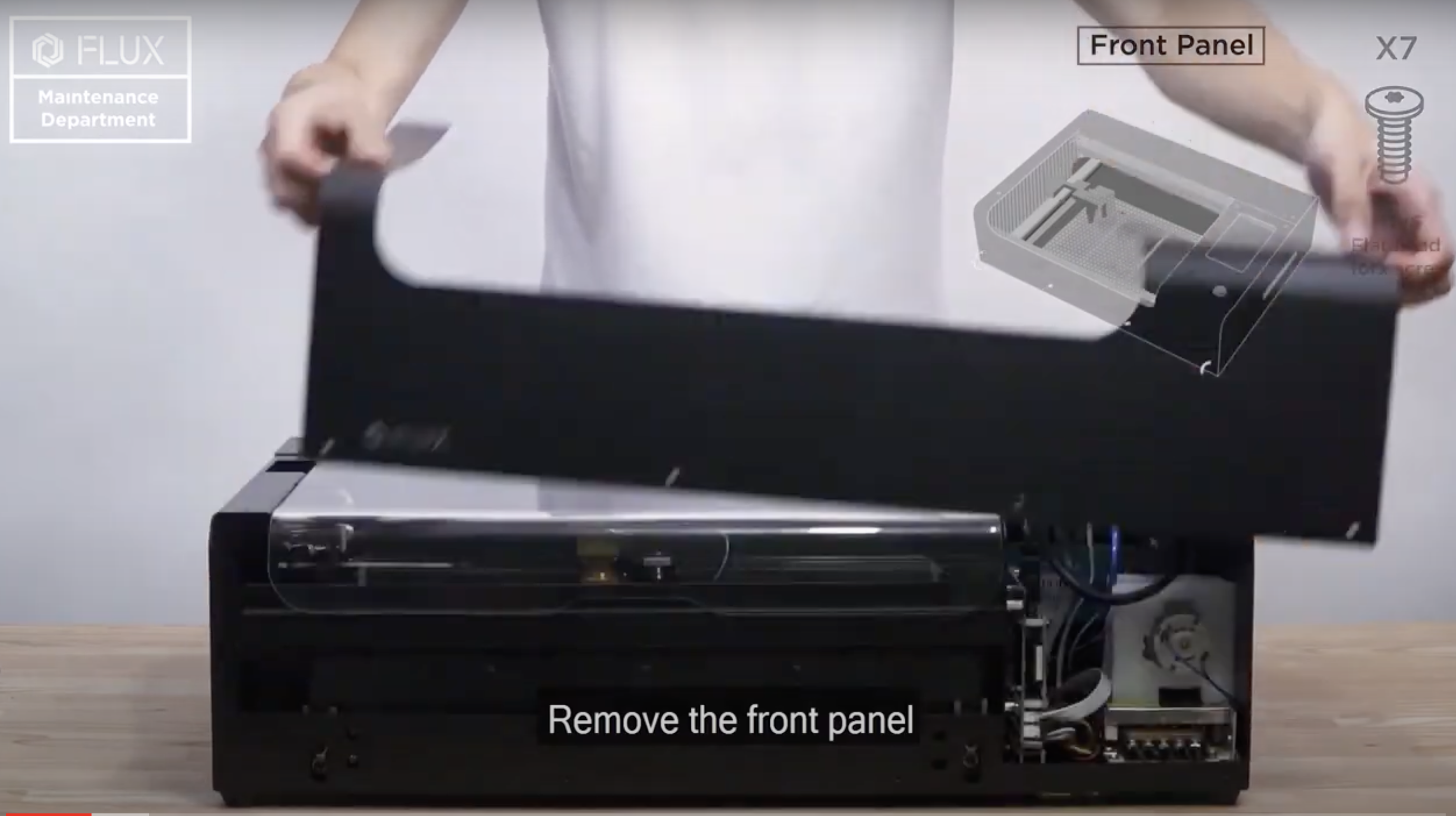

• Retire la cubierta frontal desatornillando estos tornillos T8.
  (Puede consultar el vídeo que tiene el clip de extracción de la cubierta frontal).

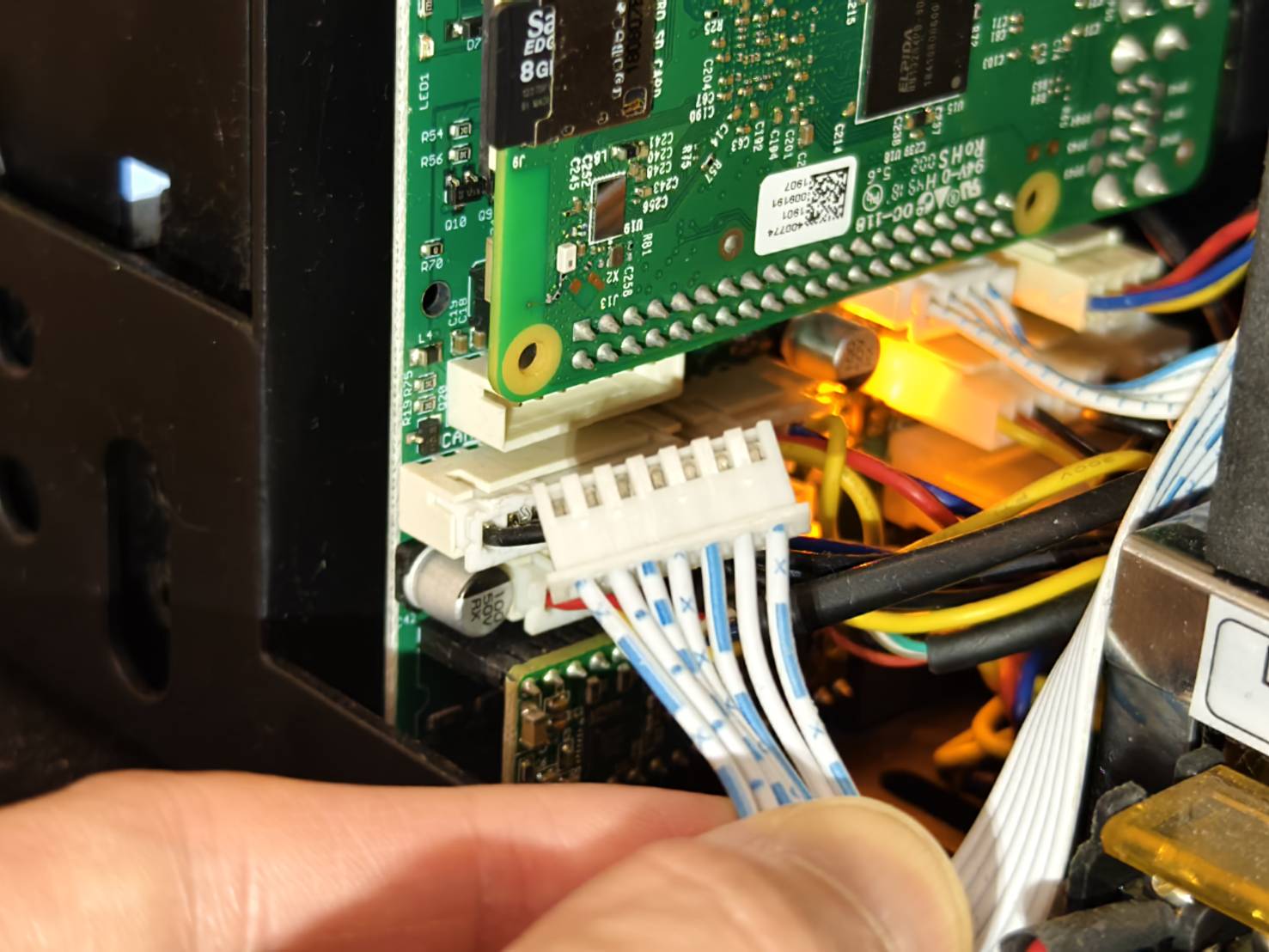

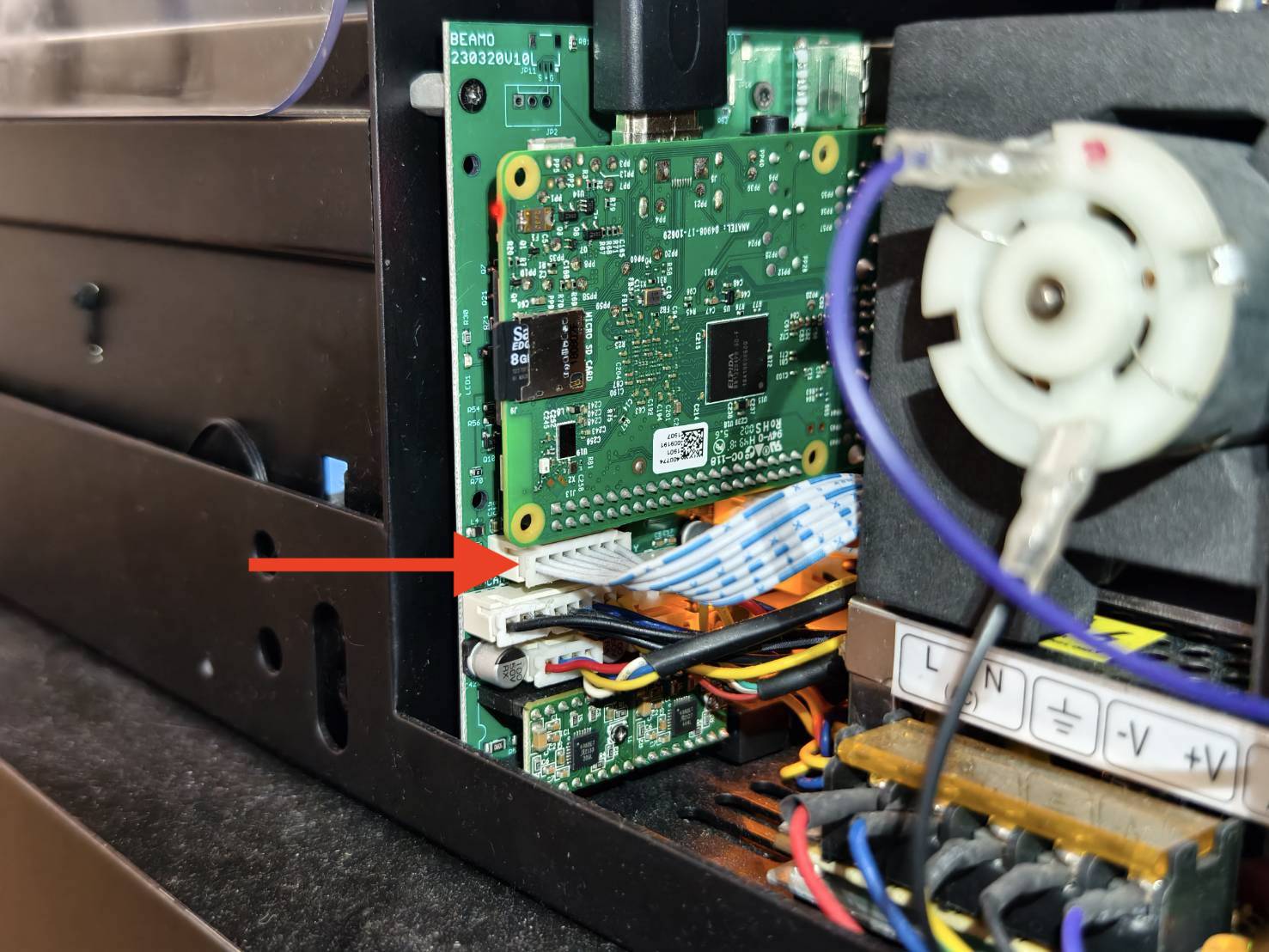

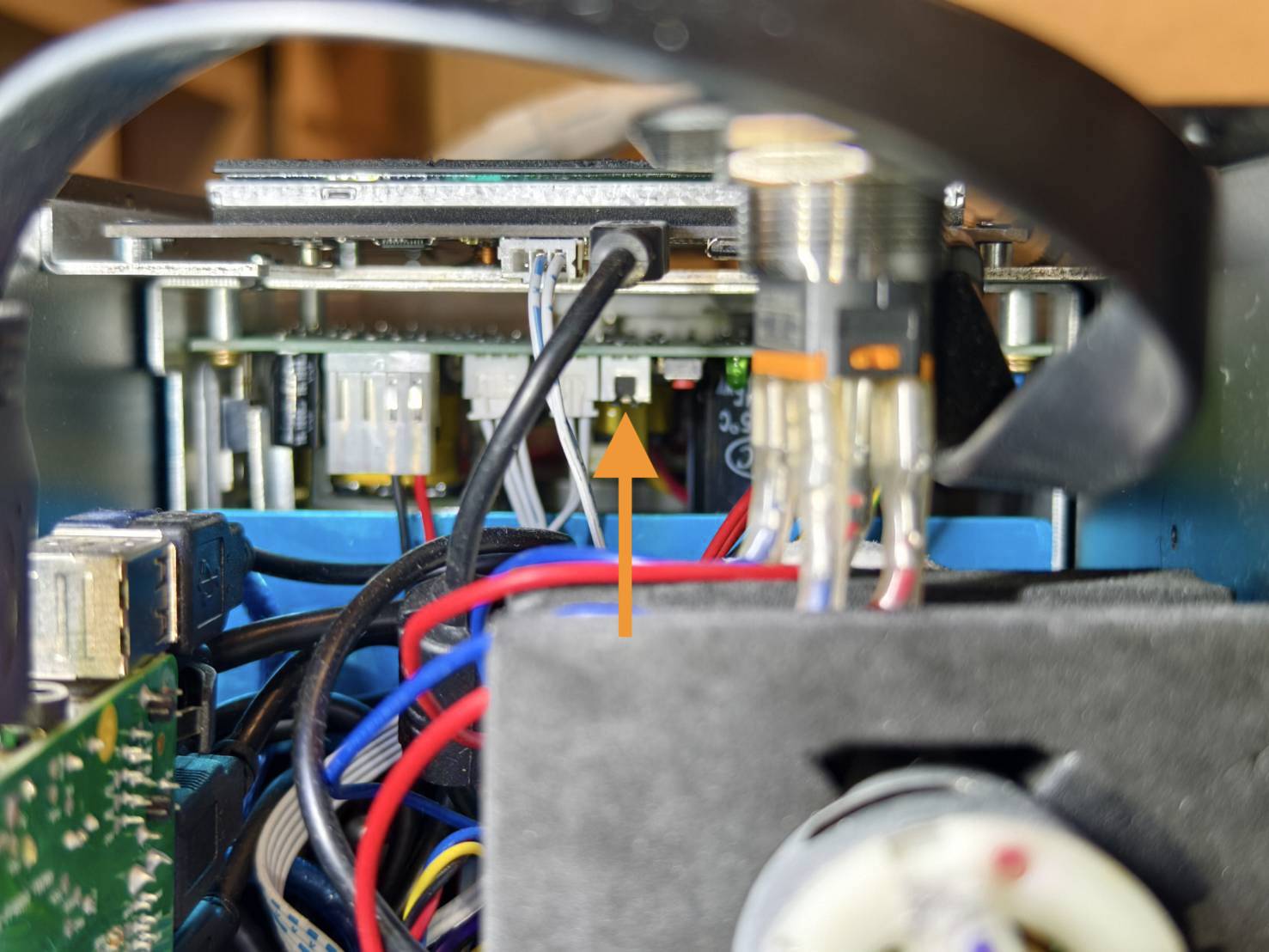

• Desenchufe el cable de control del láser en la placa base.




• Después de desenchufar el cable, vaya al Paso 4.1.

Paso 4.1

Por favor, use guantes de goma antes de la siguiente acción.

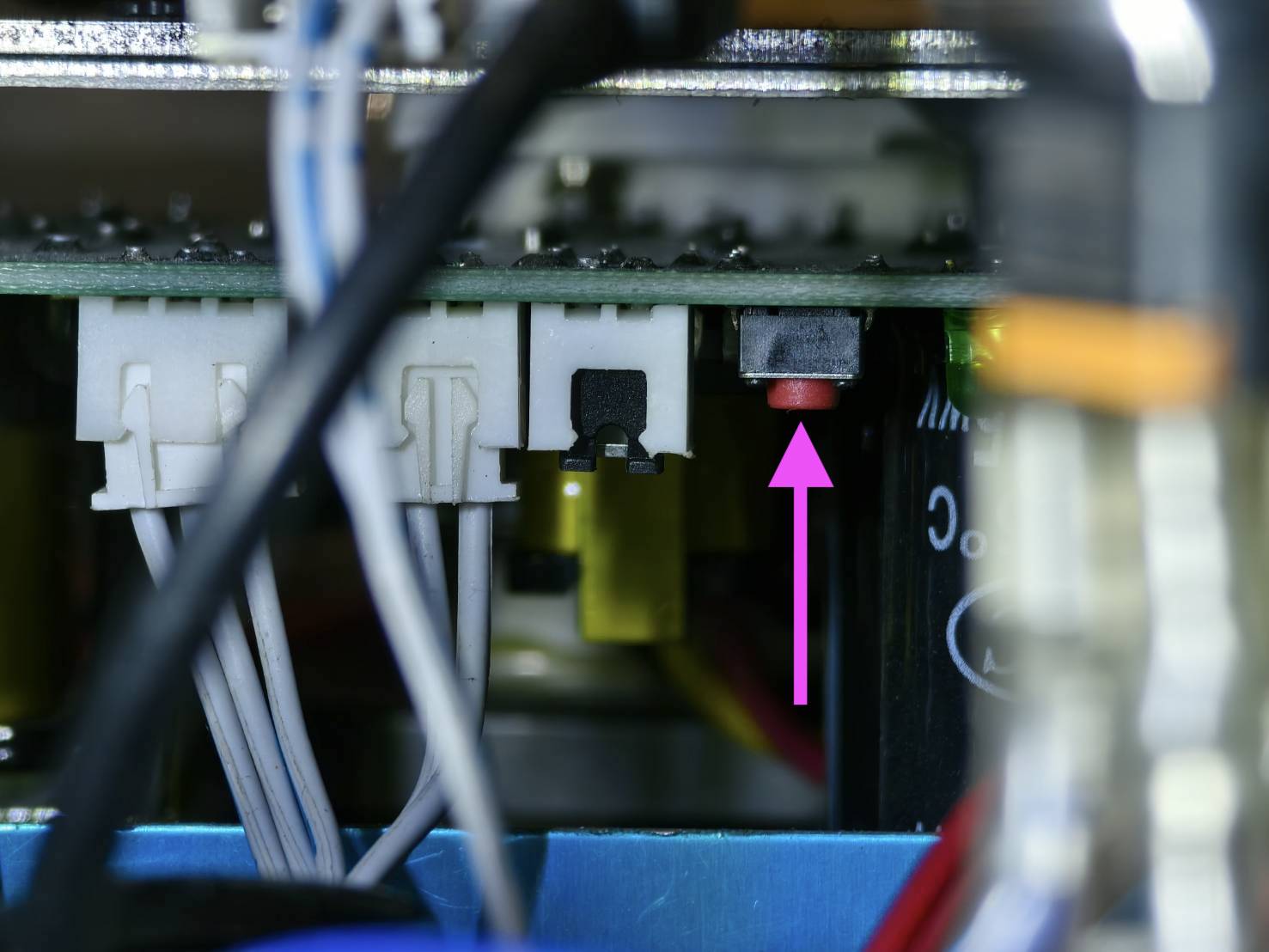

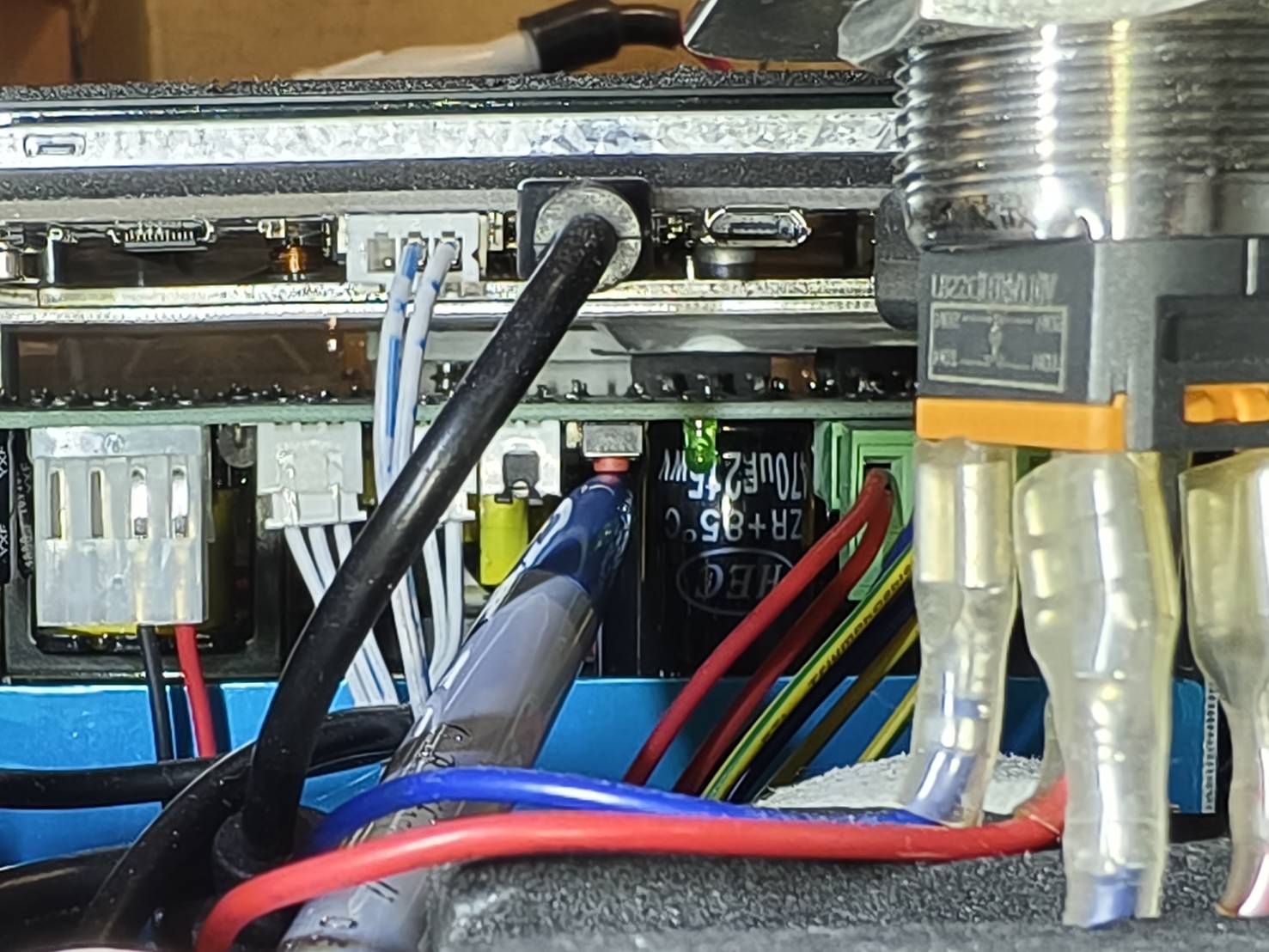

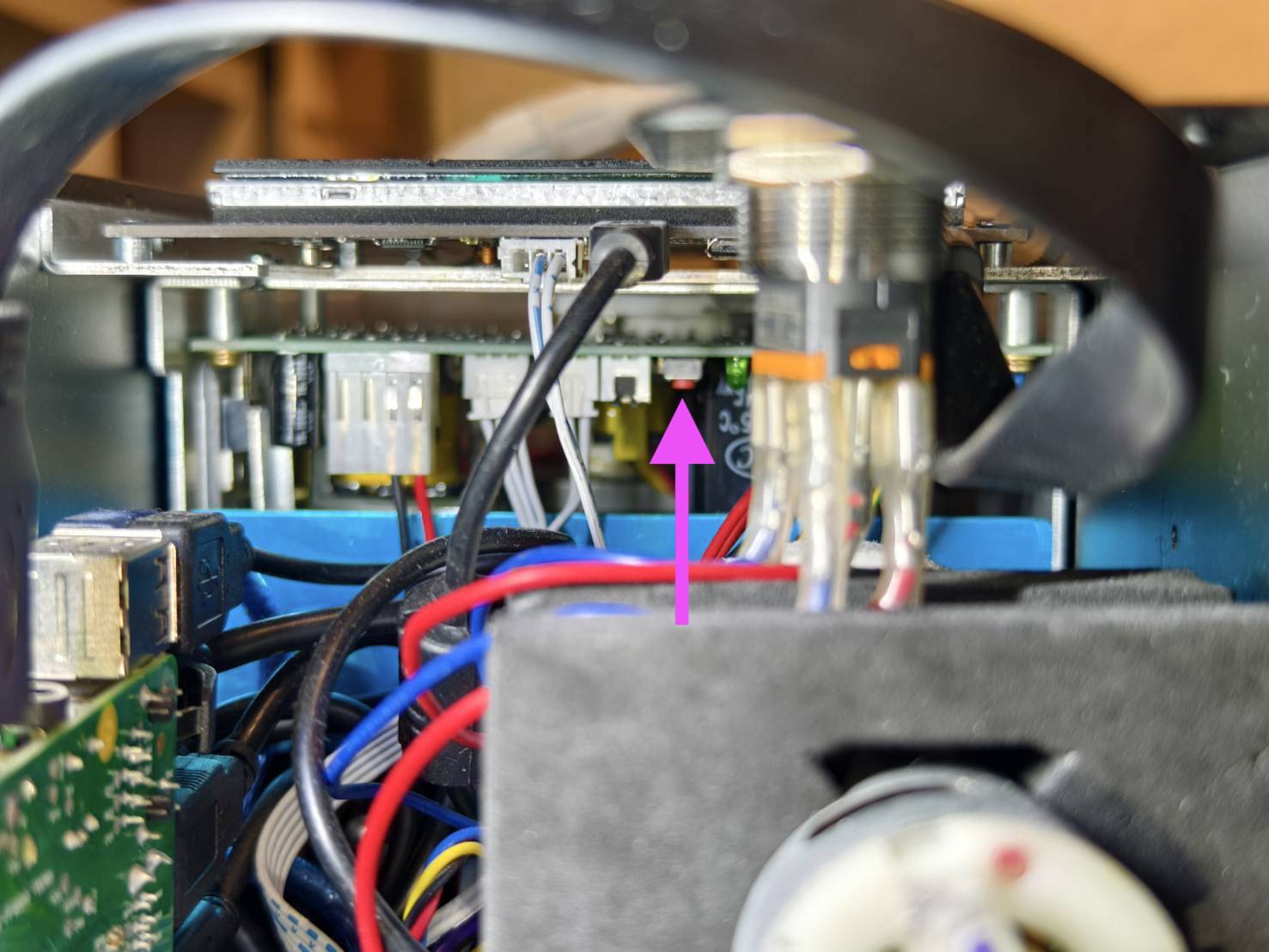

Encienda la máquina. Presione el botón de fuerza del láser dos veces o manténgalo presionado durante 1-2 segundos con un bolígrafo o lápiz y verifique la salida del láser en la cinta.
(Consulte los ejemplos para determinar el resultado de la cinta).

Determine su resultado y la siguiente acción a tomar:

Paso 4.2

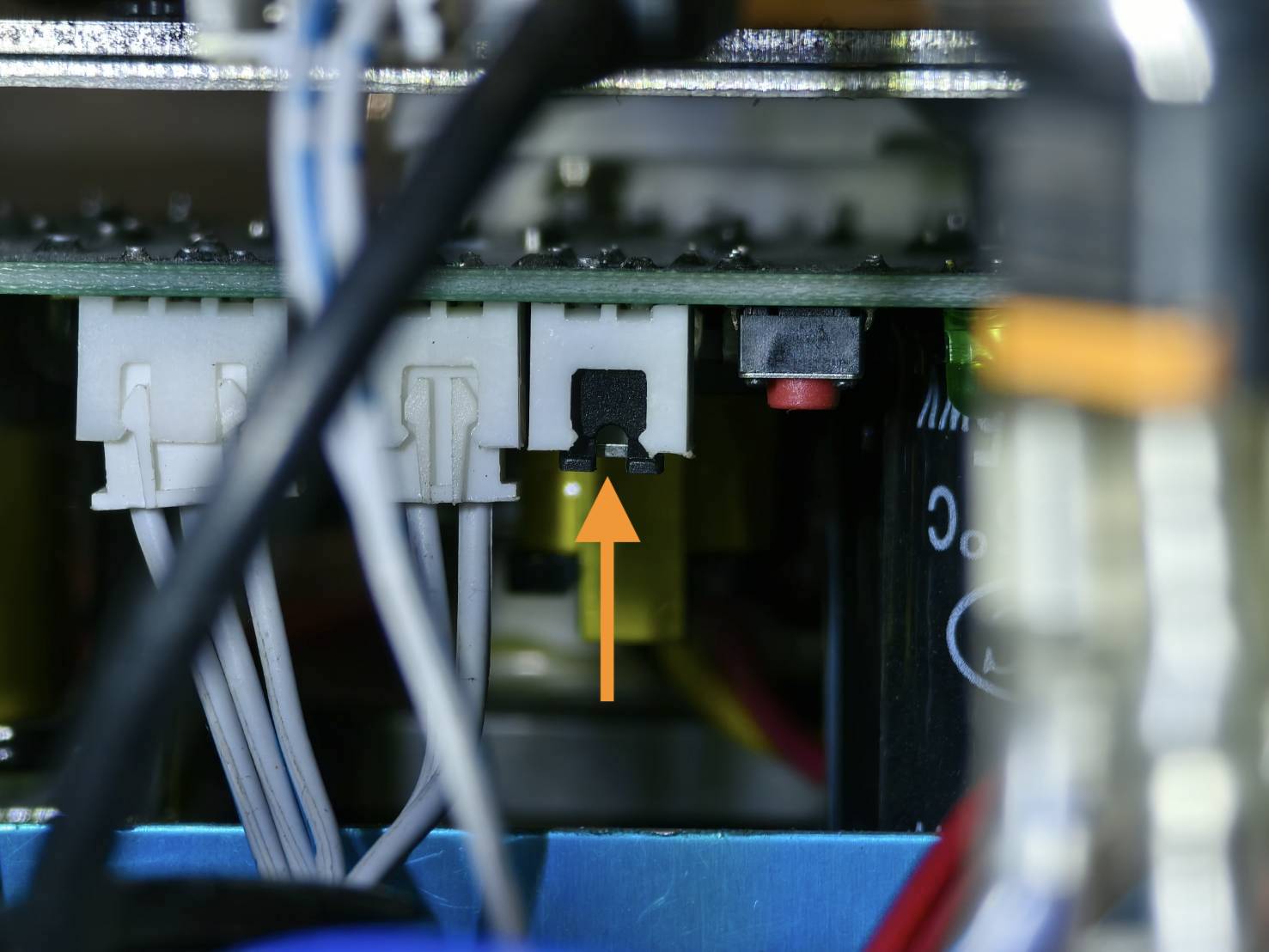

Apague la máquina y compruebe si el pequeño puente negro está insertado correctamente.

Determine su resultado y la siguiente acción a tomar:

Paso 5

• Vuelva a enchufar el cable de control del láser.


• Encienda la máquina y restablezca la máquina a los valores de fábrica.
  Consulte el artículo, 5-4-11 Restablecer a los valores de fábrica.


• Después del restablecimiento, vaya a Paso 5.1.

Paso 5.1

Utilice una nueva cinta de 2 capas y haga 5 pulsos para ver si la cinta tiene una marca de quemadura.
(Consulte los ejemplos para determinar el resultado de la cinta).

Determine su resultado y la siguiente acción a tomar:

Paso 6

• Utilice una nueva cinta de 2 capas y colóquela en el primer espejo.


• Aumente la tasa de potencia a x1.5 y haga 5 pulsos para ver si la marca de quemadura se vuelve más fuerte.
  (Consulte los ejemplos para determinar el resultado de la cinta).


Determine su resultado y la siguiente acción a tomar:

Póngase en contacto con el servicio de atención al cliente

Siga las instrucciones del siguiente enlace para informar adecuadamente de un problema a su distribuidor local o al servicio de asistencia de FLUX. [Póngase en contacto con el servicio de atención al cliente]

*La información recopilada, como fotos o vídeos que muestran el problema de su máquina en este artículo, será necesaria para compartirla con el distribuidor o el servicio de asistencia de FLUX.

Palabras clave: El láser no se dispara / No hay pulso láser
