Descripción
La razón por la que un láser no emite puede ser compleja. Podría deberse a un tubo láser deteriorado, una fuente de alimentación láser (Laser PSU) averiada o un fallo del sistema, etc.
Siga los pasos a continuación para solucionar el problema.
Posibles causas
|
Herramientas
|
Paso 1
Compruebe el vídeo a continuación y determine si los síntomas son similares a los de su máquina.
(Si no hay emisión láser cuando la HEXA está en funcionamiento y hace un fuerte sonido de chasquido,
indica que el tubo está roto).
Determine su resultado y la siguiente acción a tomar:
|
|
Paso 1.1
Por favor, compruebe si su aplicación es similar a las siguientes descripciones.
- No hay salida láser a bajas potencias de alrededor del 10%.
- La salida láser es demasiado fuerte a bajas potencias. (El resultado del grabado es demasiado oscuro o se convierte en corte, etc.)
Determine su resultado y la siguiente acción a tomar:
|
|
Paso 2
Asegúrese de que la potencia y la velocidad estén configuradas correctamente en el software.
Determine su resultado y la siguiente acción a tomar:
|
|
Paso 2.1
Duplique la configuración de potencia, inicie la tarea y vea si el láser emite.
(Por ejemplo, si su potencia es originalmente del 15%, auméntela al 30% e inicie la tarea.)
Determine su resultado y la siguiente acción a tomar:
|
|
Paso 3
Apague la máquina.

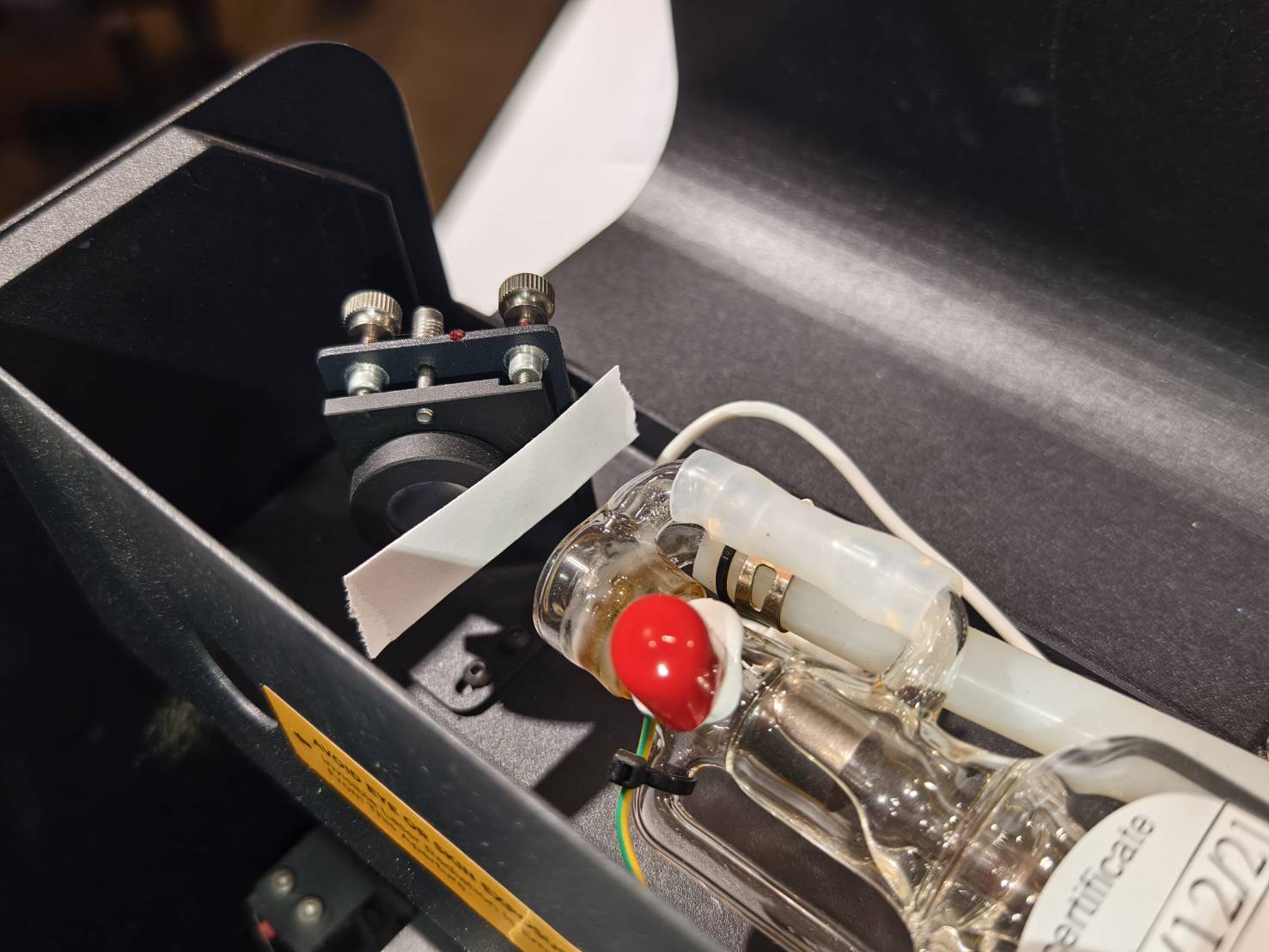

Abra la tapa trasera y coloque una nueva cinta de doble capa en el primer espejo.
Si su máquina tiene dos imanes en la tapa trasera, la tapa debe volver a colocarse.
Después de colocar la cinta, por favor vaya al Paso 3.1.

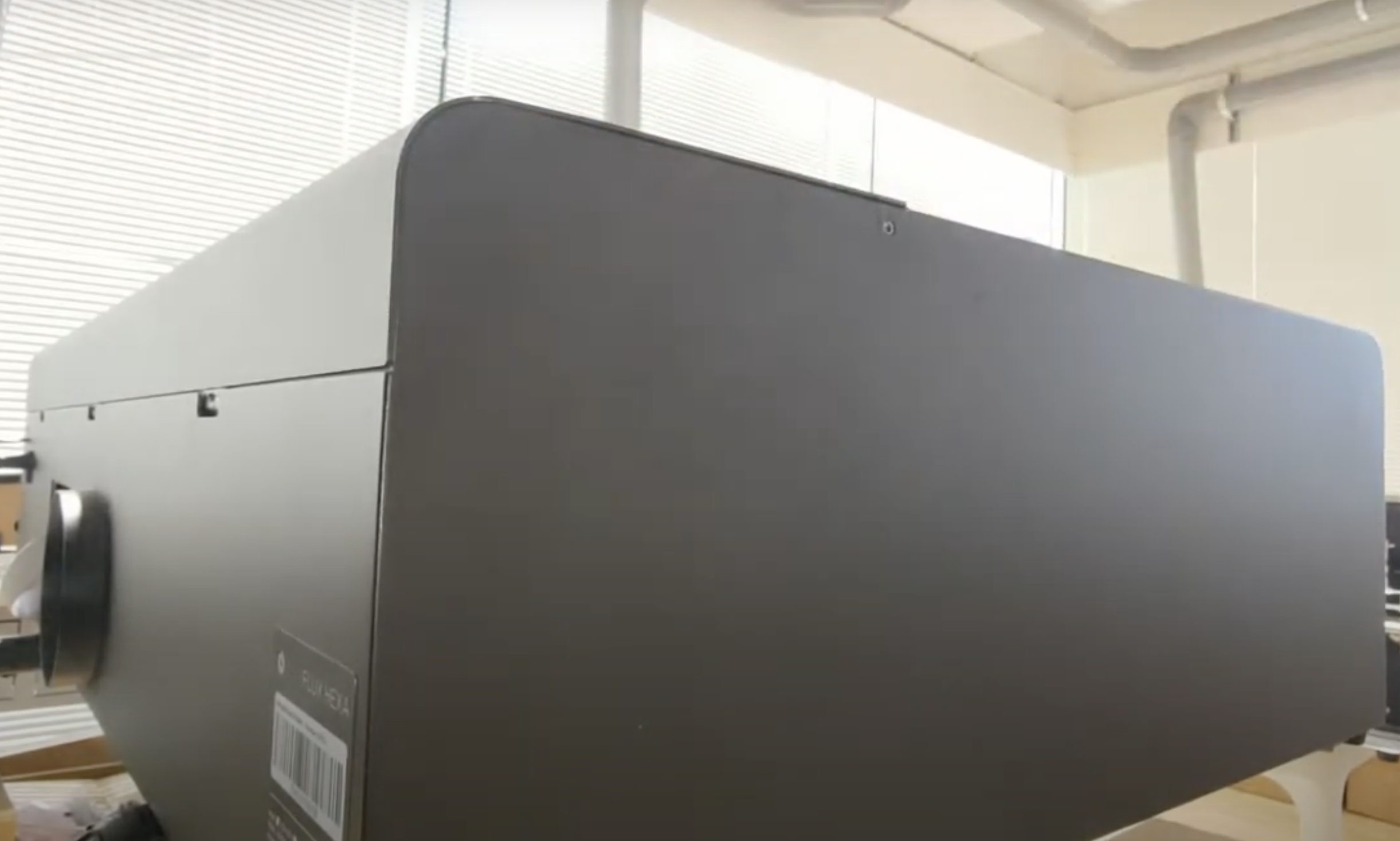

- Use un destornillador T8 para desatornillar los tornillos en la parte posterior de la máquina, y la tapa trasera se podrá quitar después. (Puede consultar el video que tiene el clip de apertura de la tapa trasera.)

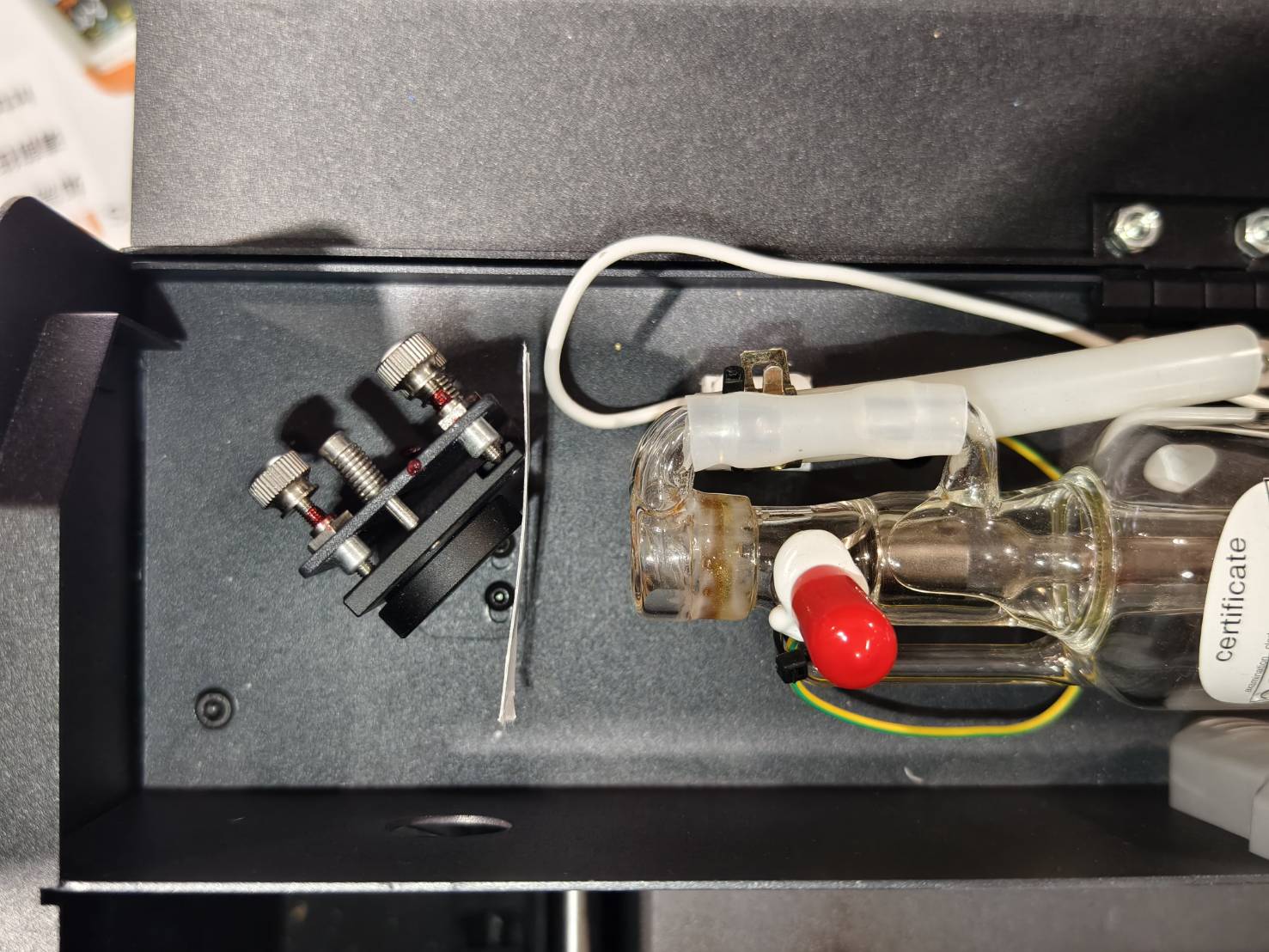

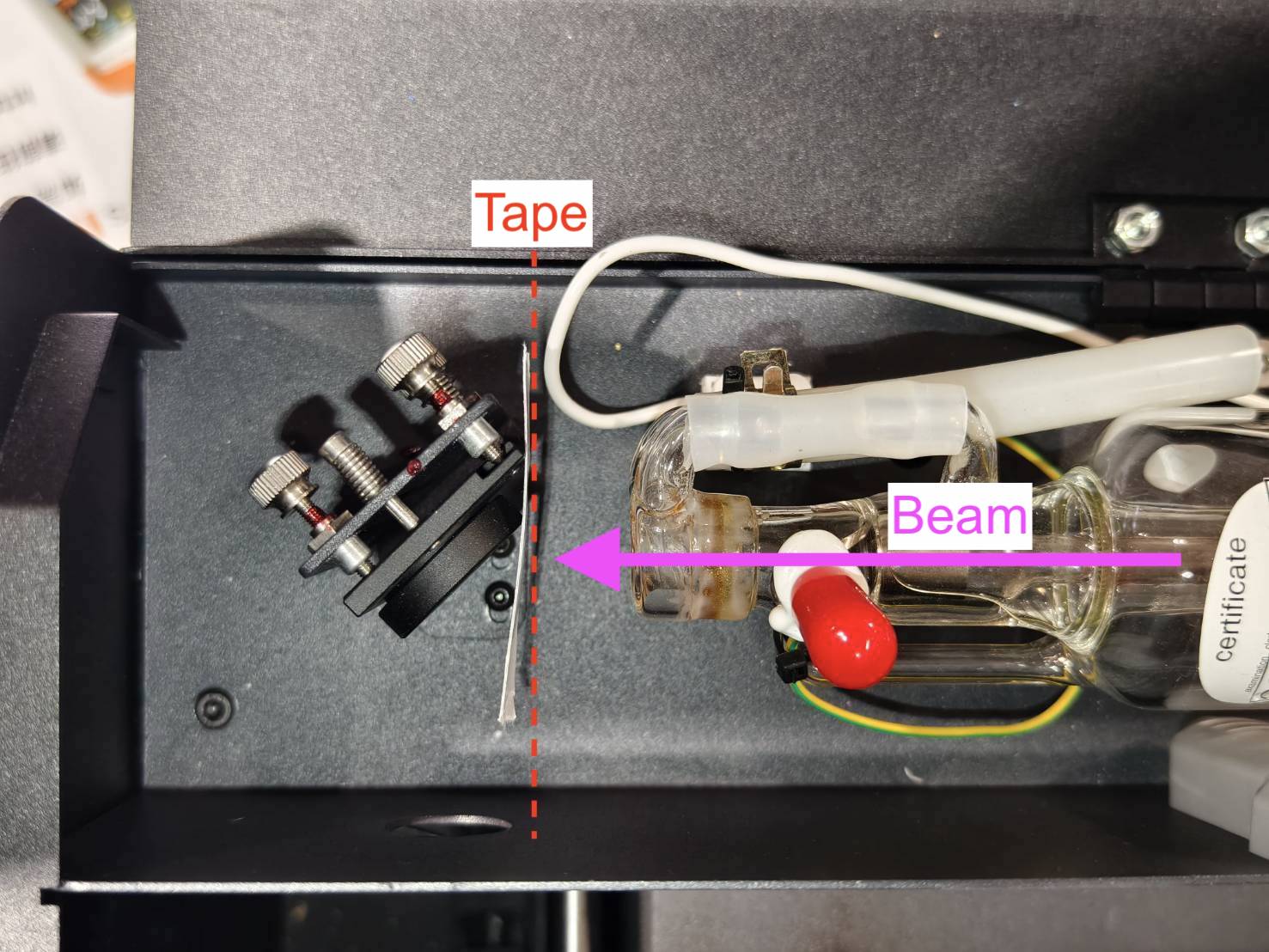

- Coloque la cinta en el espejo para que tenga un ángulo de 90 grados contra el haz.
- Cierre la tapa trasera.
Paso 3.1
Haga 5 pulsos y verifique si la cinta tiene una marca quemada.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo de mantenimiento y espere hasta que el proceso de referencia esté terminado.

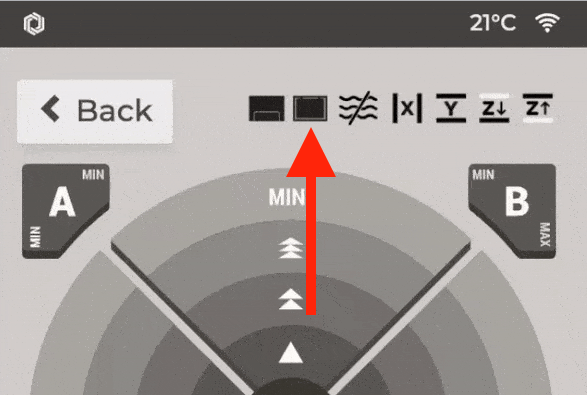

(Asegúrese de que el icono de la puerta esté cerrado, o no podrá hacer un pulso.)

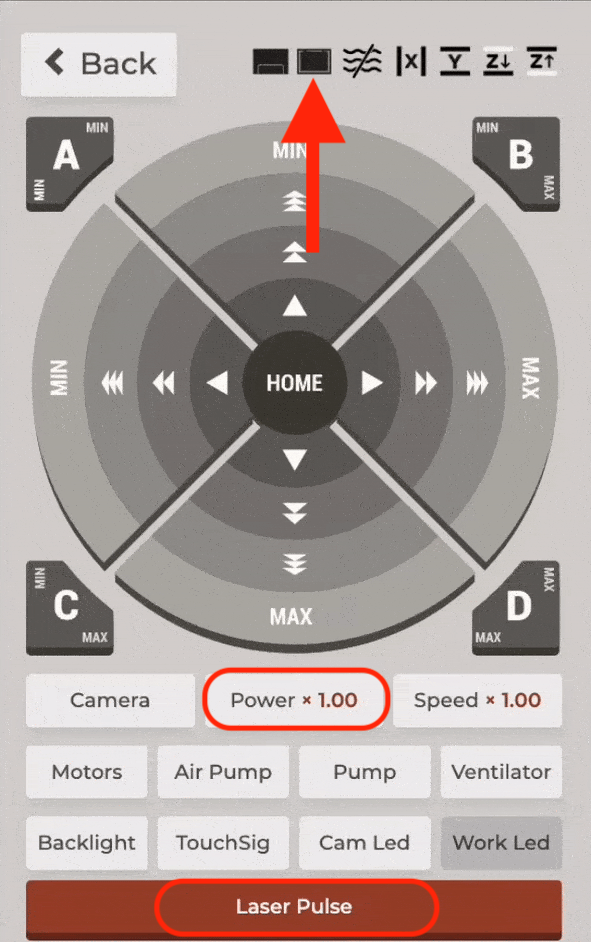

D. Encuentre el botón de Pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
F. Verifique la cinta
⚠︎ Por favor, haga siempre pulsos cuando la tapa de la puerta esté cerrada.
Ejemplos de resultados de cinta
Buen ejemplo - Redondo y fuerte |
Mal ejemplo -
|
Determine su resultado y la siguiente acción a tomar:
|
|
|
Paso 3.2
- Utilice una cinta nueva en el primer espejo.
-
Por razones de seguridad, establezca la tasa de potencia en x0.01 para asegurarse de que no haya pulsos durante las pruebas.
-
El sensor de la puerta está integrado en las luces LED del chasis. Consulte el vídeo a continuación para encontrarlo.
- El sensor de la puerta tendrá dos luces LED en rojo, y siempre estarán encendidas.
- Coloque los espaciadores cónicos (imanes) cerca de ambas luces LED. La luz debería ser "más brillante" cuando detecte un imán. Cuando ambos LED detecten imanes al mismo tiempo, se enviará una señal de puerta cerrada al sistema y el icono del panel cambiará.
- Una vez que haya colocado los espaciadores cónicos en su lugar, cierre la puerta.
- Cambie la configuración de la tasa de potencia de nuevo a x1.00, asegúrese de que el icono esté cerrado,
y luego haga 5 pulsos. (Por favor, consulte el ejemplos para determinar el resultado de la cinta.)
Determine su resultado y la siguiente acción a tomar:
|
|
|
Paso 4
- Apague la máquina.

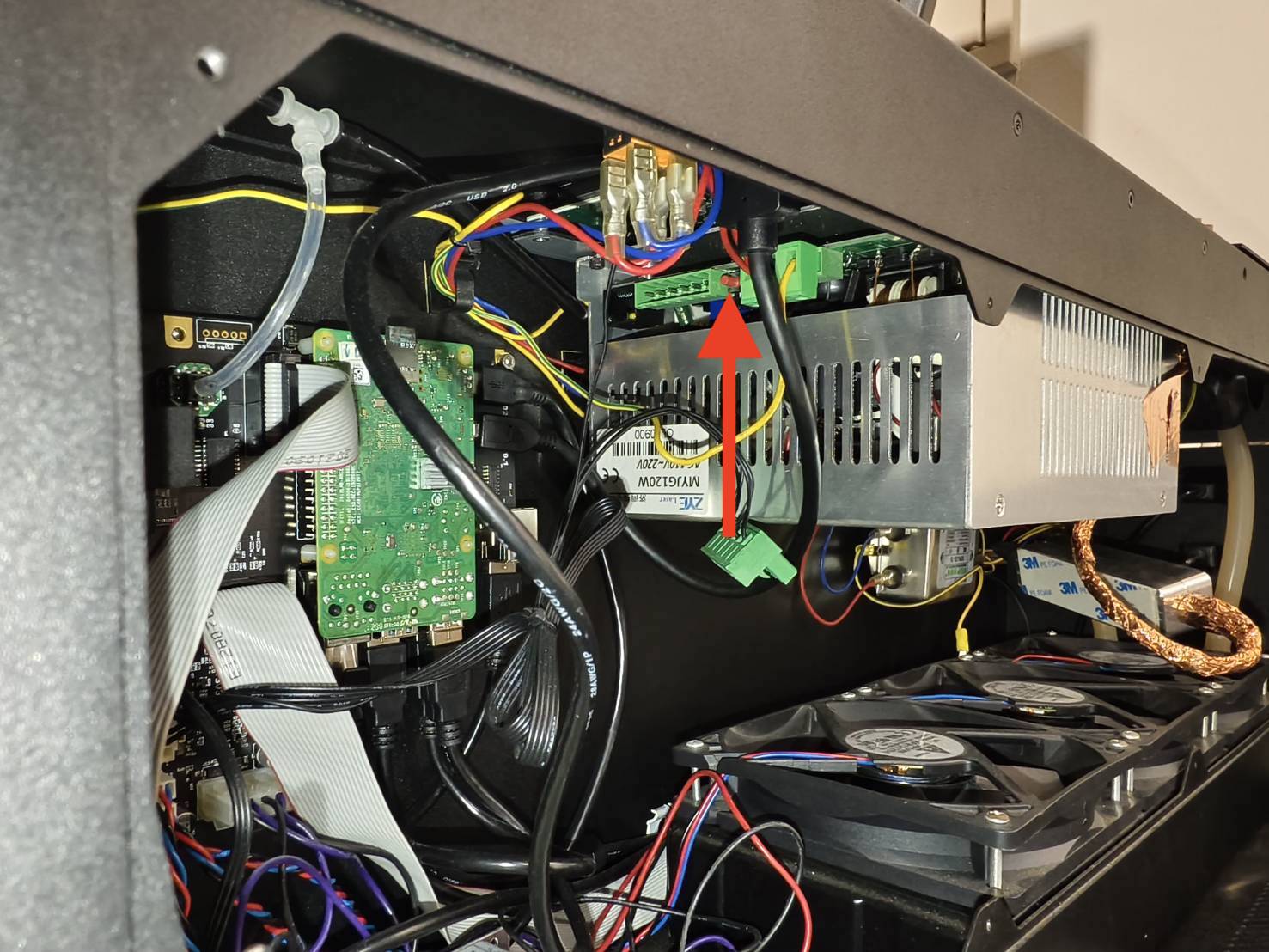

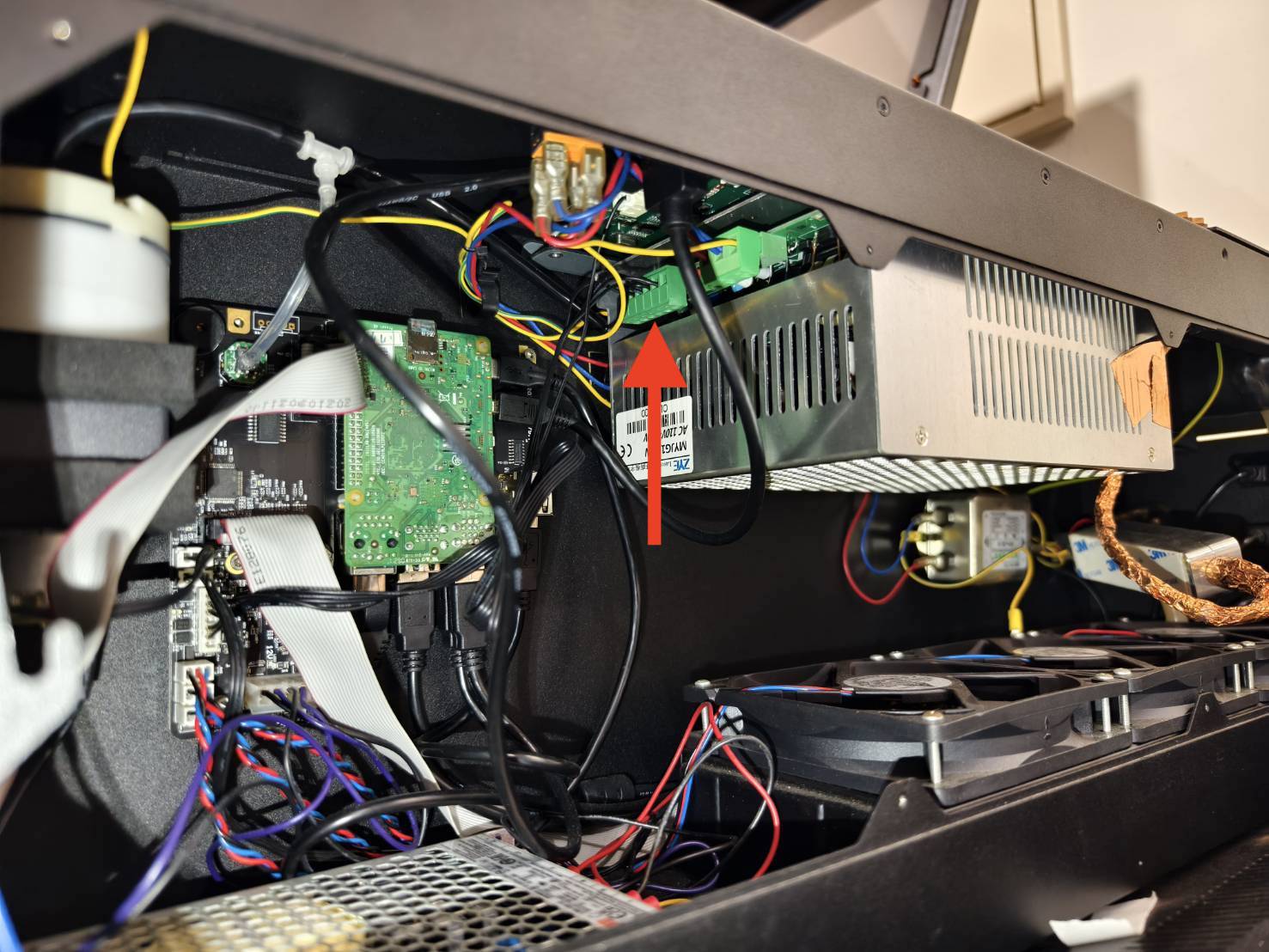

Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB. (Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).

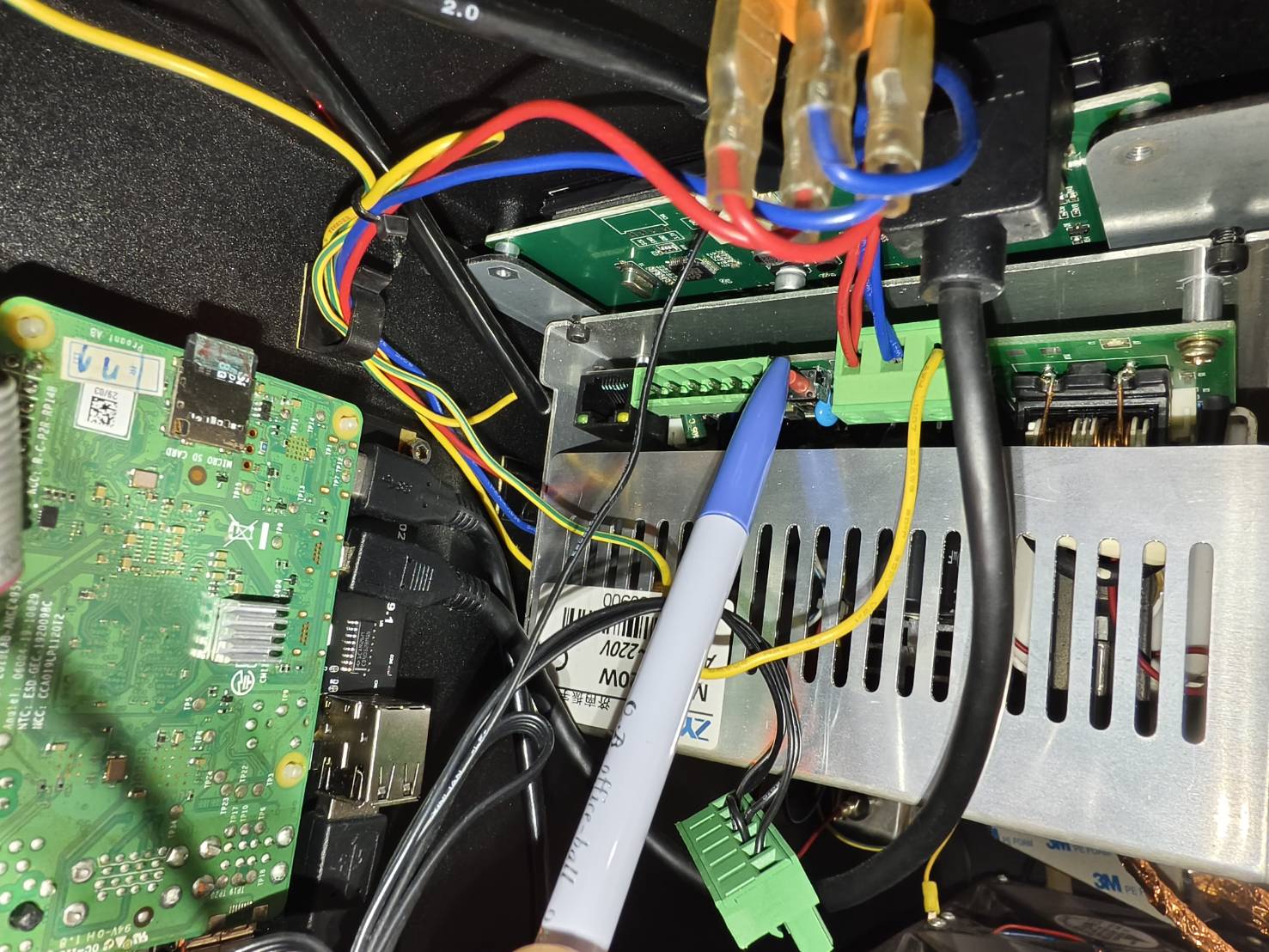

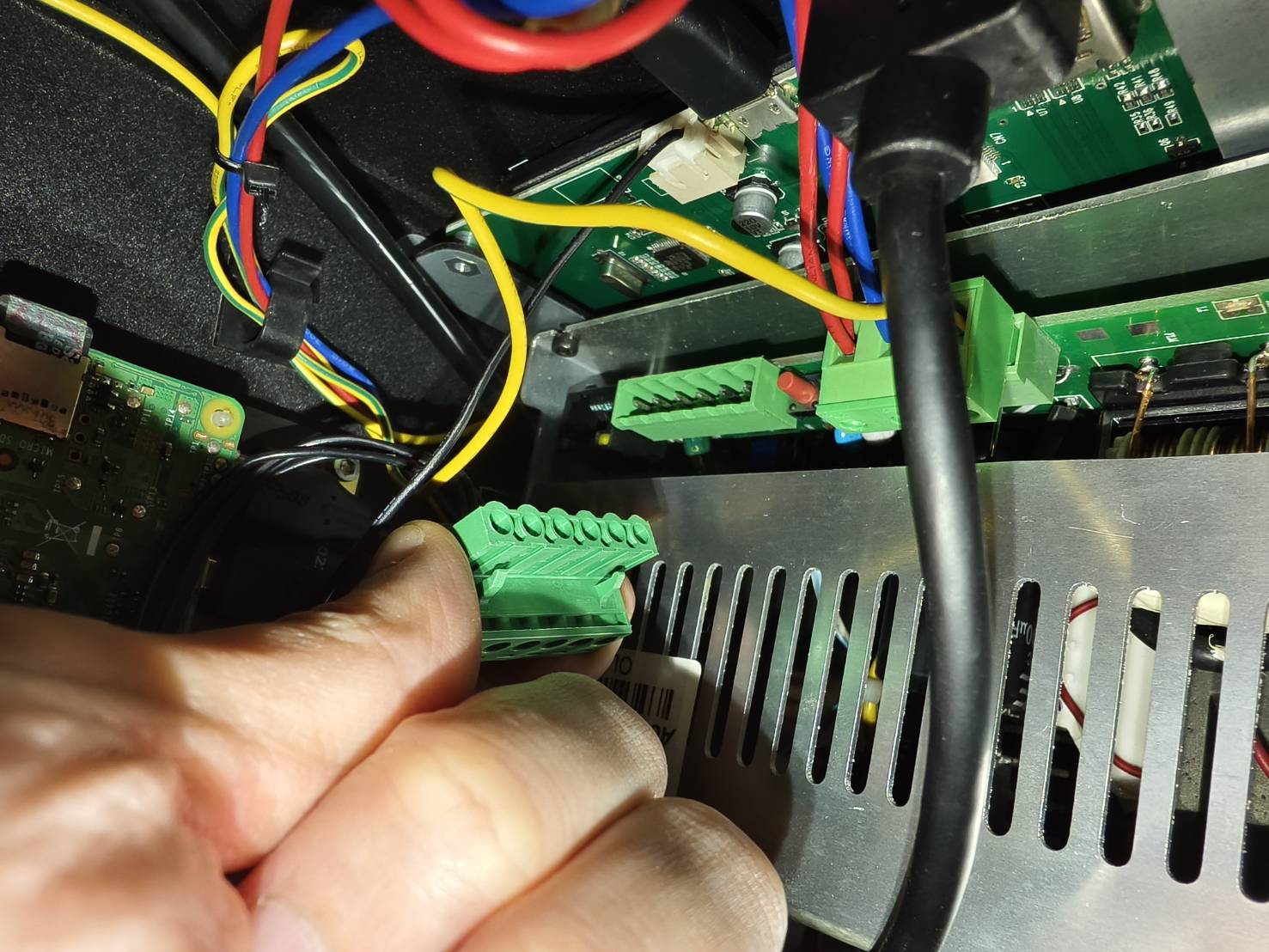

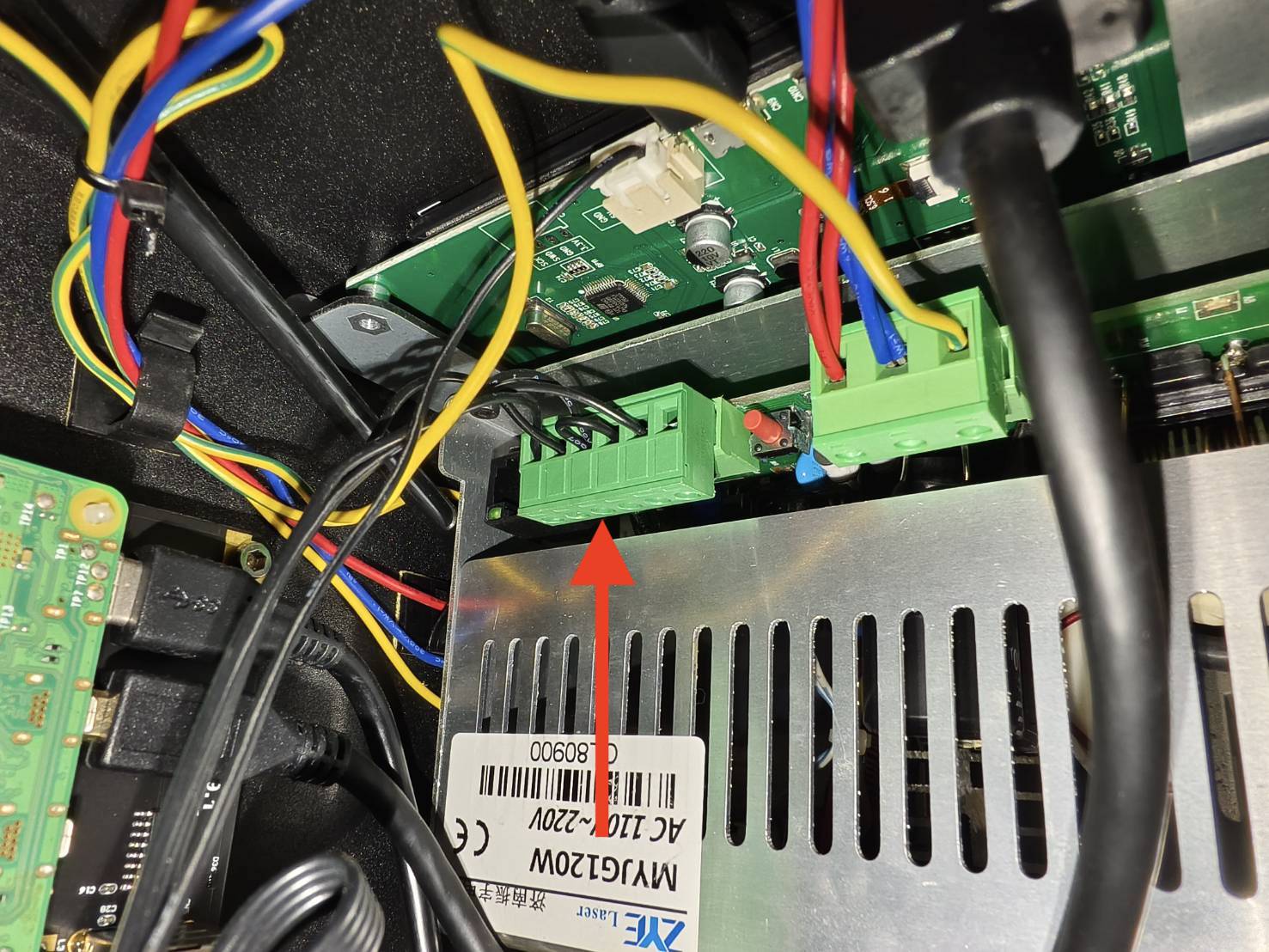

- Desconecte el cable de control del láser en la fuente de alimentación del láser.
- Después de desconectar el cable, vaya al Paso 4.1.
Paso 4.1
Por favor, use guantes de goma antes de la siguiente acción.

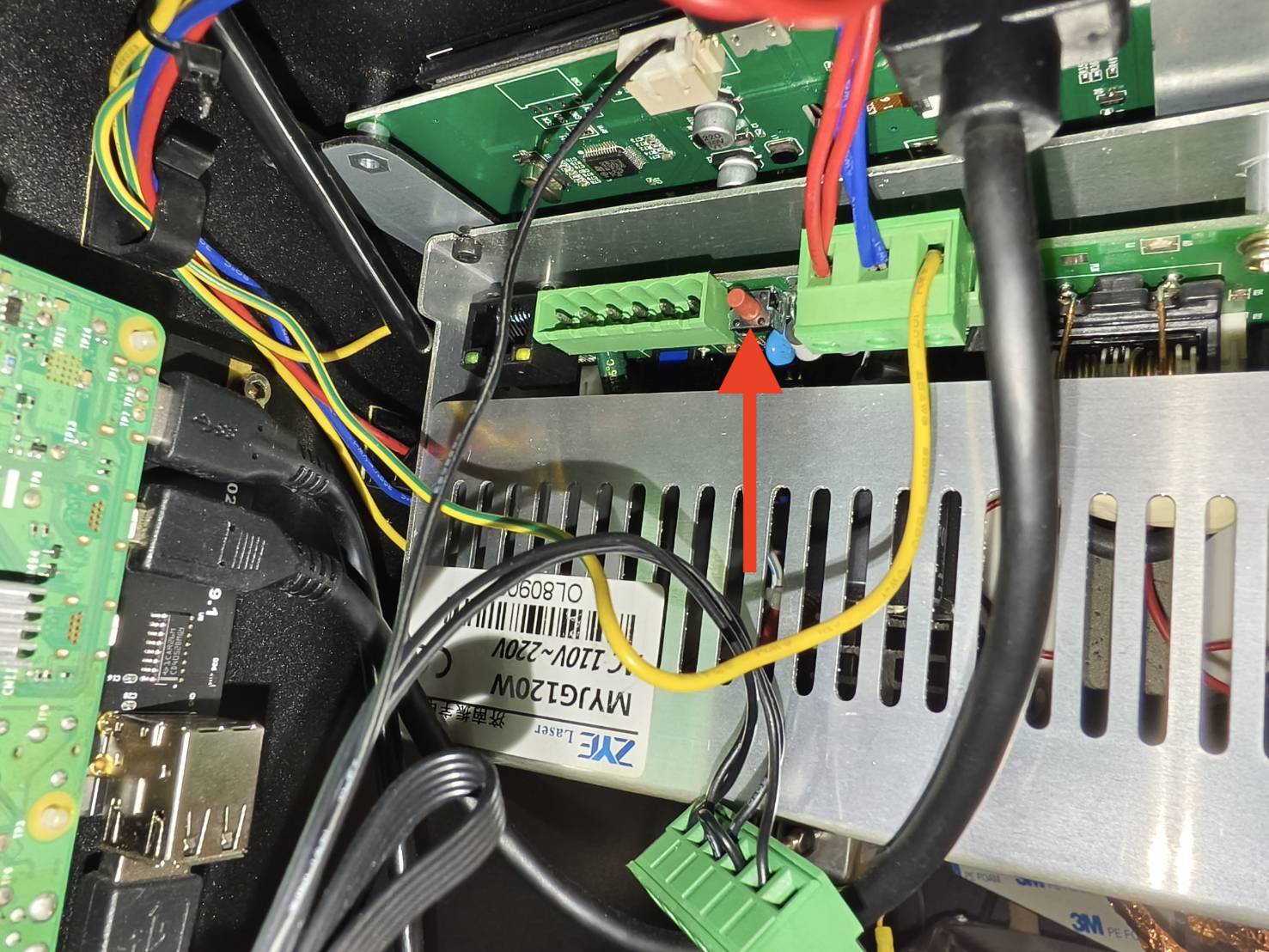

Encienda la máquina. Presione el botón de fuerza del láser dos veces o manténgalo presionado durante 1-2 segundos con un bolígrafo o lápiz y verifique la salida del láser en la cinta.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)
Determine su resultado y la siguiente acción a tomar:
|
|
|
Paso 5
- Vuelva a conectar el cable de control del láser.
- Encienda la máquina y restablézcala a los valores de fábrica.
Consulte el artículo, 5-30 Restablecer a los valores de fábrica.
- Después del restablecimiento, por favor vaya al Paso 5.1.
Paso 5.1
Utilice una nueva cinta de 2 capas y haga 5 pulsos para ver si la cinta tiene una marca de quemadura.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)
Determine su resultado y la siguiente acción a tomar:
|
|
|
Paso 6
- Utilice una nueva cinta de 2 capas y colóquela en el primer espejo.
- Aumente la potencia a x1.5 y haga 5 pulsos para ver si la marca de quemadura se vuelve más intensa.
(Por favor, consulte los ejemplos para determinar el resultado de la cinta.)
Determine su resultado y la siguiente acción a tomar:
|
|
Contacte con el servicio de atención al cliente
Siga las instrucciones del siguiente enlace para informar adecuadamente de un problema a su distribuidor local o al servicio de asistencia de FLUX. [Contactar con el servicio de atención al cliente]
*La información recopilada, como fotos o vídeos que muestran el problema de su máquina en este artículo, será necesario compartirla con el distribuidor o con el servicio de asistencia de FLUX.
