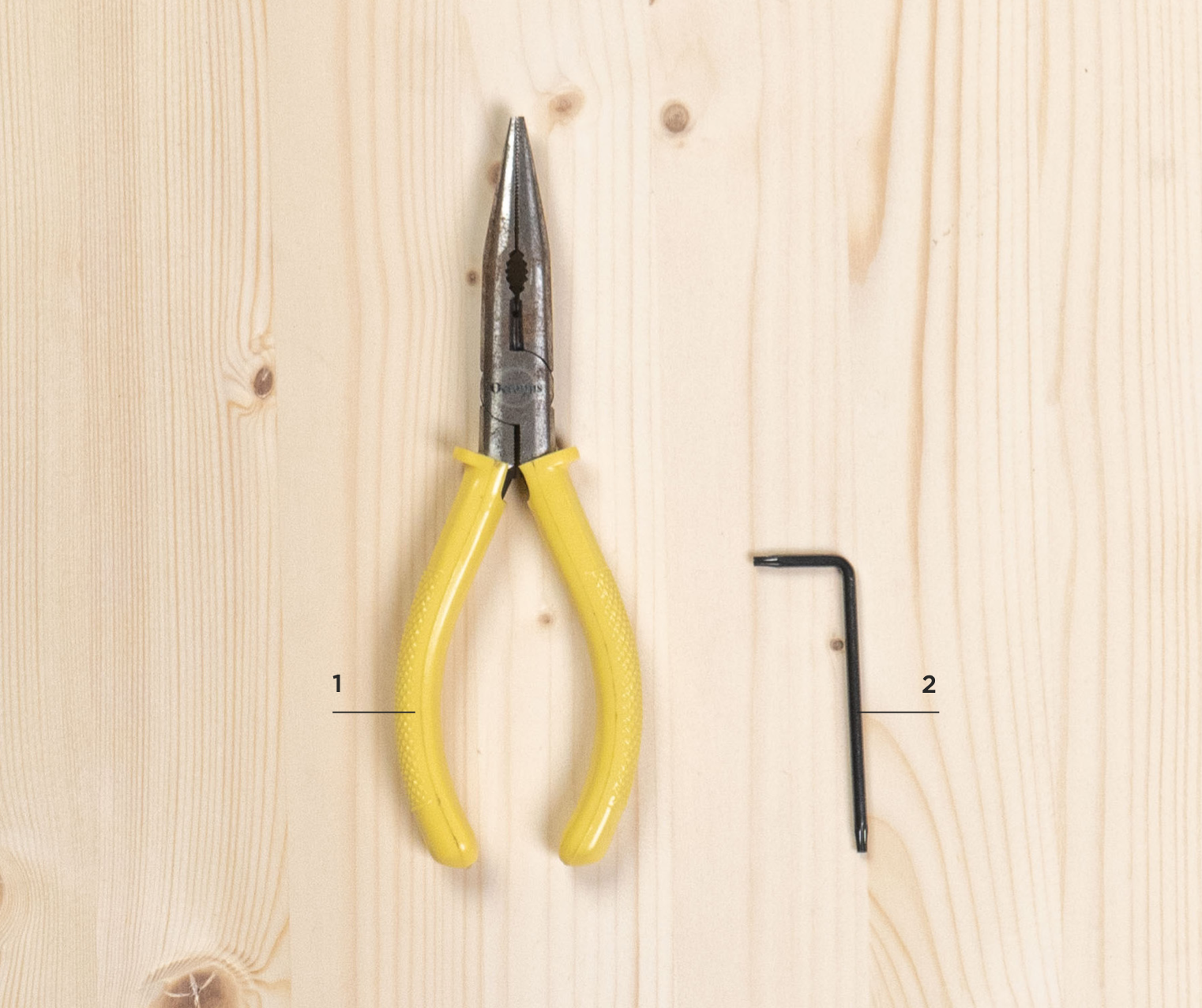

Elementos de preparación: Autopreparación: 1|Alicates de punta fina
Incluido en la caja de accesorios: 2|Destornillador Torx
Elementos de prueba:

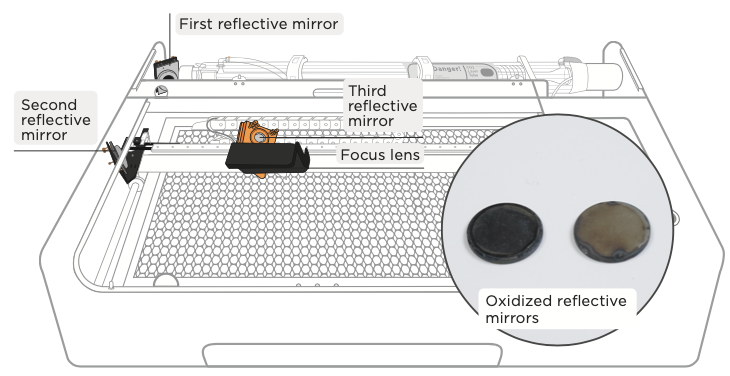

1. Compruebe si los espejos y la lente están oxidados o rotos: Si hay puntos negros, puntos blancos, etc. en la superficie del primer, segundo y tercer espejo reflectante, o si hay arañazos graves y las manchas no se pueden eliminar mediante【Mantenimiento】Limpieza de espejos y lentes (p.138), o si la lente de enfoque está deformada o rota debido a una fuerza externa, los espejos y la lente deben reemplazarse.
Pasos de reemplazo:
Primer espejo reflectante:
a. Levante la cubierta trasera: Utilice un destornillador Torx para quitar los 2 tornillos a ambos lados de la cubierta trasera y luego levante la cubierta.

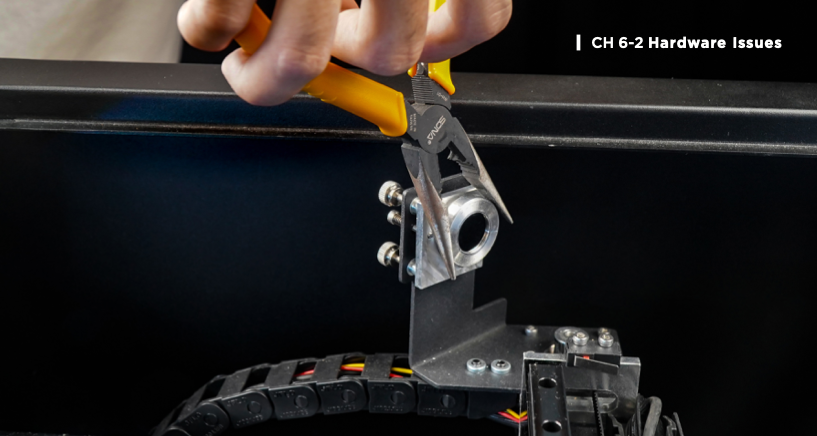

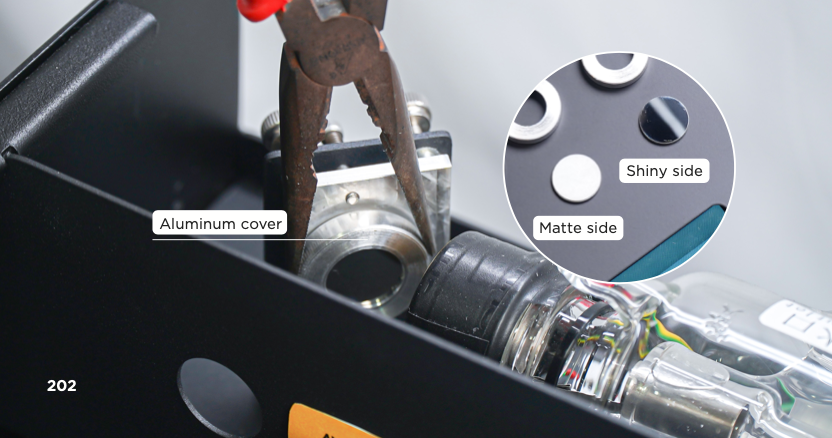

b. Afloje la cubierta de aluminio: Afloje la cubierta de aluminio que fija el espejo (mire hacia el espejo y gire en sentido antihorario), si no se puede girar, use alicates de punta fina para sujetar el marco de aluminio y gire nuevamente >
c. Reemplace el espejo: Saque el espejo viejo > Coloque el espejo nuevo con el lado mate hacia el soporte del espejo (el haz láser golpeará el lado brillante) >
d. Apriete la cubierta de aluminio: Apriete la cubierta de aluminio nuevamente en el soporte del espejo.
Segundo espejo reflectante: Después de abrir la cubierta de la puerta, siga los pasos b~d del primer espejo reflectante (la posición del segundo espejo reflectante se indica en la imagen de la p.202).
Tercer espejo reflectante:

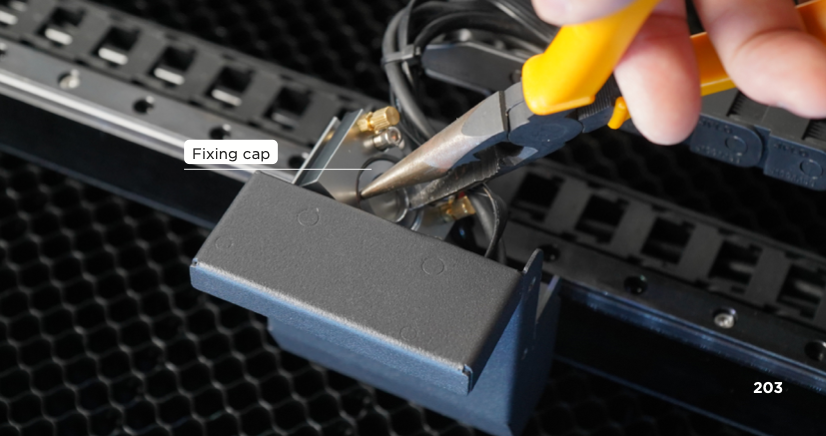

a. Afloje la tapa de fijación: Use los alicates de punta fina para sujetar los dos puntos redondos de la tapa de fijación del espejo y desenrosque la tapa de fijación en sentido antihorario >
b. Reemplace el espejo: Saque el espejo viejo, puede sacar el espejo del área de entrada del láser > Coloque el espejo nuevo con el lado brillante hacia el soporte del espejo >
c. Apriete la tapa de fijación: Use alicates de punta fina para sujetar los dos puntos redondos de la tapa de fijación del espejo y apriete la tapa de fijación en sentido horario.
Lente de enfoque:

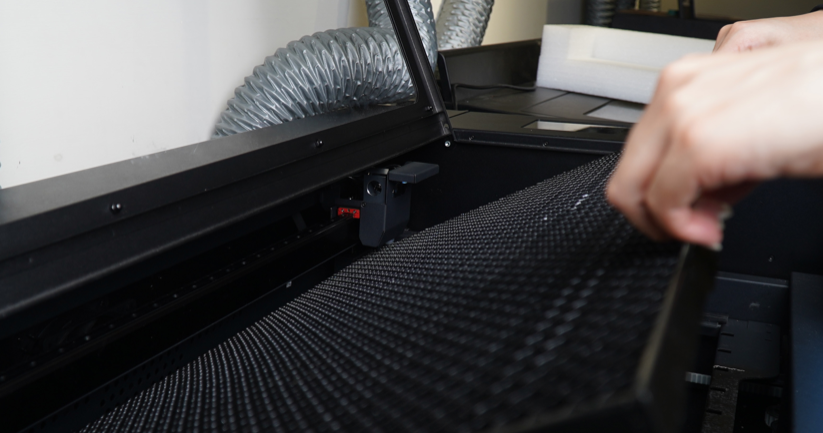

a. Retire la mesa de nido de abeja【Mantenimiento】Limpieza de la mesa de nido de abeja, paso 1 (p.135). >

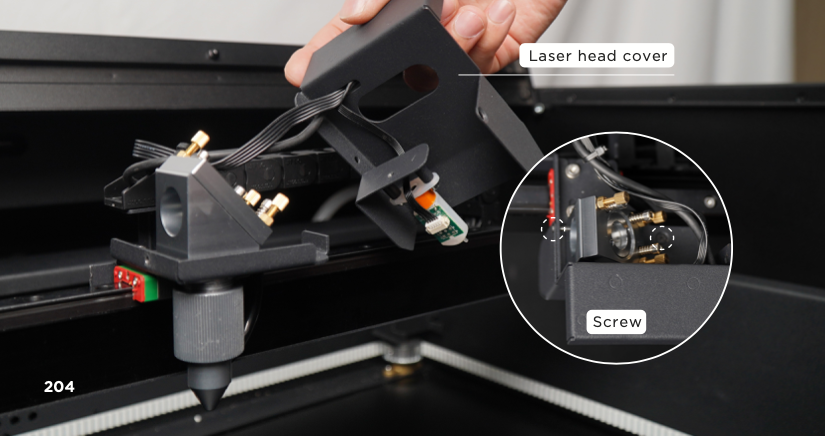

b. Mueva la cubierta del cabezal láser a un lado: Afloje 2 tornillos en la cubierta del cabezal láser con un destornillador Torx y luego mueva la cubierta a un lado >

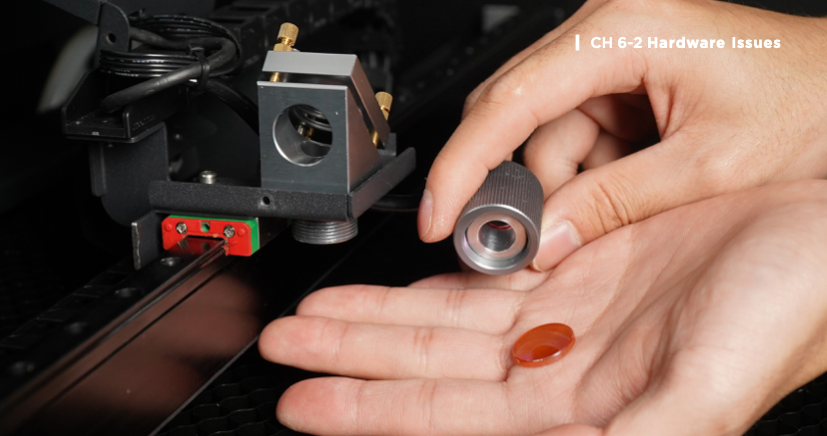

c. Retire el cabezal láser: Desenrosque el anillo de sujeción de la boquilla en sentido horario. Si no se puede desenroscar, use alicates de punta fina para ayudar > Retire el cabezal láser y evite que la lente de enfoque se salga >

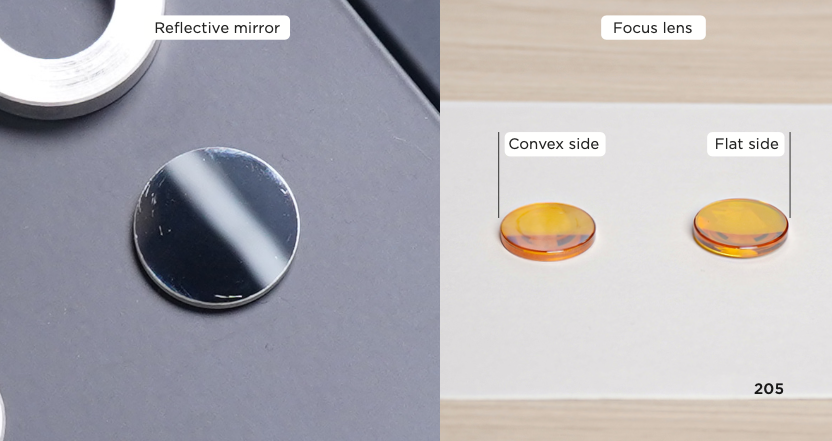

d. Reemplace la lente: Retire la lente vieja > Coloque la lente nueva en el cabezal láser con el lado plano hacia abajo (sostenga el borde de la lente y mire a través de ella, puede verse a sí mismo en el lado convexo, pero no puede verse en el lado plano) >
e. Vuelva a colocar el cabezal láser: Vuelva a colocar el cabezal láser > Apriete el anillo de sujeción de la boquilla en sentido antihorario >
f. Apriete la cubierta del cabezal láser: Apriete 2 tornillos en la cubierta del cabezal láser >
g. Vuelva a colocar la mesa de nido de abeja 【Mantenimiento】 Limpieza de la mesa de nido de abeja, paso 3 (p.135).
Registros de solución de problemas:
1. Foto: Tome fotos de
a. 3 espejos reflectantes (si están oxidados)
b. Lente de enfoque (si está oxidada o rota)
