5-11 Prueba de arranque de la máquina - Sin resultado de grabado

Descripción:

Los problemas de grabado pueden tener varias causas, como una conexión deficiente del módulo, anomalías del módulo, firmware desactualizado, etc.

Tenga en cuenta que el problema puede persistir después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.

Paso 1 - Verifique la luz indicadora del adaptador de corriente

Verifique si la luz verde en el adaptador está encendida de forma continua o parpadea durante el modo de espera de la máquina y mientras se ejecuta una tarea.

(Siempre debe permanecer encendida de forma continua).

Determine su resultado y la siguiente acción a tomar:

Paso 2 - Verificar la instalación del módulo

1. Afloje el tornillo de mano 『A』 en el adaptador del módulo 『B』.
2. Apunte el punto 『C』 en el módulo láser hacia el icono de desbloqueo 『D』 en el adaptador del módulo e insértelo hacia abajo hasta el icono de bloqueo.
3. Vuelva a apretar los tornillos de mano 『A』 en el adaptador del módulo.

Determine su resultado y la siguiente acción a tomar:

Paso 3 - Verifique la forma correcta de enfocar y la distancia

• Mueva el cabezal láser sobre el material. Luego, haga clic en el botón de enfoque en el lado izquierdo de la máquina dos veces o mantenga presionado el botón "AF" en el panel de la máquina hasta que el cabezal láser comience a moverse. El enfoque se completa cuando el cabezal láser toca el material y se mueve hacia arriba. Asegúrese de que la distancia de enfoque sea correcta antes de cada grabado.

  a. Mantenga presionado el botón "AF" en el panel de la máquina:



  b. Haga doble clic en el botón de enfoque en el lado izquierdo de la máquina:






• Consulte el enlace para asegurarse de que la distancia sea correcta: Ajuste de la distancia de enfoque (Ador)

Determine su resultado y la siguiente acción a tomar:

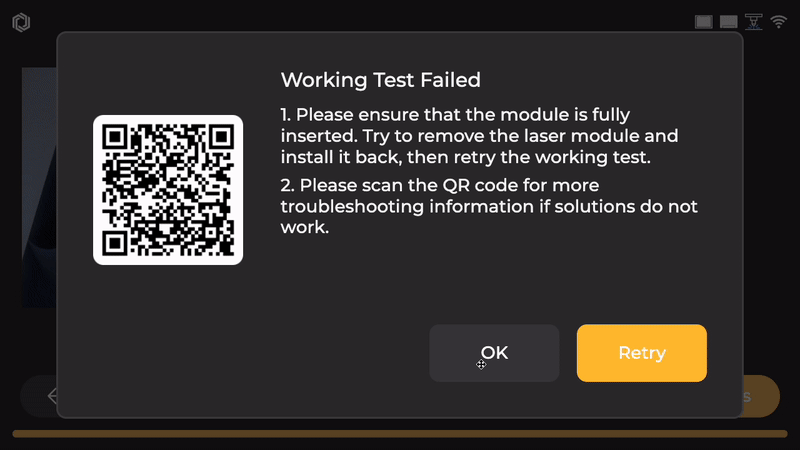

⚠︎ Si los pasos anteriores no resuelven el problema, presione 'Aceptar' >> 'Sí' >> complete la configuración de conexión, finalice la prueba de inicio y luego proceda con los siguientes pasos.

Paso 4 - Excluir la posibilidad de problemas de firmware

Una instalación de firmware fallida podría causar que la salida del láser sea inestable o que no haya láser en absoluto. Restablecer a la configuración de fábrica puede eliminar efectivamente la posibilidad de problemas de firmware.

1. Primero, restablezca a la configuración de fábrica (Página principal > Máquina > Configuración > Restablecer a fábrica > Sí)



2. Después del restablecimiento de fábrica, siga los pasos del enlace sobre Cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.


3. Después de la actualización, vuelva a ejecutar la misma tarea.

Determine su resultado y la siguiente acción a tomar:

Paso 5 - Verificar la salida del láser

Verifique si el láser dispara.
Si no está seguro de si hay salida, puede mirar el material utilizado en el Paso 4 y confirmar si hay marcas de grabado/corte o cambiar el material a papel para realizar pruebas.

Determine su resultado y la siguiente acción a tomar:

Paso 6 - Limpiar la lente interna y el Pin POGO

Consulte el siguiente enlace para conocer la forma correcta de limpiar el módulo.
Limpieza del Módulo Láser (Módulo Láser de Diodo de 10W/20W)

Determine su resultado y la siguiente acción a tomar:

Paso 7 - Prueba de pulso láser

Proceda directamente al modo de control para la prueba de pulso láser. Inserte una hoja en blanco, asegúrese de enfocar con precisión, cierre firmemente la cubierta de la puerta (Antes de la prueba de pulso láser, confirme que el símbolo de la cubierta de la puerta muestre "cerrado" ), y active el pulso láser cinco veces para evaluar la presencia de cualquier marca."

Determine su resultado y la siguiente acción a tomar:

Paso 8 - Reducir la velocidad del ventilador de escape

Si la fuente de alimentación de la máquina no es estable y la velocidad del ventilador está configurada en la velocidad más alta, la salida del láser puede debilitarse o no se emitirá ningún láser.
Pruebe ajustando la velocidad del ventilador al valor más bajo y luego use el mismo archivo para trabajar nuevamente.

Máquina >> Configuración >> Configuración de Hardware >> Velocidad de Rotación del Ventilador >> 10%

Determine su resultado y la siguiente acción a tomar:

Paso 9 - Prueba de corte

Para comprobar si el módulo láser está en buen estado, prepare una pieza de madera/MDF de 3 mm y colóquela en la esquina superior izquierda.
Utilice la configuración predeterminada en Beam Studio y ejecute la tarea para ver si se puede cortar sin problemas.

Determine su resultado y la siguiente acción a tomar:

Paso 10 - Contactar con el Servicio al Cliente
