5-5 Mal resultado de grabado o corte (Láser de Diodo)

Descripción

Como la causa de un mal resultado de grabado o corte puede variar, por ejemplo, una lente sucia, una mala conexión del módulo, ajustes de parámetros incorrectos, deterioro del módulo...etc.,

Tenga en cuenta que el problema podría persistir después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.

Paso 0 - Utilice la lista de verificación para seguir los pasos y registrar los resultados

Esta lista marca todas las pruebas que ha realizado en el tutorial.
Una vez finalizadas las pruebas, guarde la lista como un documento PDF y envíela a su distribuidor o al equipo de FLUX.

Haga clic en el enlace para acceder a la lista de verificación:
Bad Engraving or Cutting Result (Módulo láser de diodo de 10W/20W) - Checklist (Ador)

Paso 1 - Compruebe la luz indicadora del adaptador de corriente

Compruebe si la luz verde del adaptador está encendida de forma permanente o parpadea durante el modo de espera de la máquina y la ejecución de una tarea.
(Siempre debe permanecer encendida de forma permanente).

Determine su resultado y la siguiente acción a tomar:

Paso 2 - Excluir la posibilidad de problemas de firmware

Una instalación de firmware fallida podría hacer que la salida del láser sea inestable o que no haya láser en absoluto. Restablecer a la configuración de fábrica puede eliminar eficazmente la posibilidad de problemas de firmware.

• Primero, restablezca a los valores de fábrica (Página principal > Máquina > Ajustes > Restablecer a valores de fábrica > Sí)



• Después del restablecimiento de fábrica, siga los pasos del enlace sobre Cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.


• Después de la actualización, ejecute de nuevo la misma tarea.

Determine su resultado y la siguiente acción a tomar:

Paso 3 - Compruebe la salida del láser

Compruebe si el láser se dispara.
Si no está seguro de si hay salida, puede echar un vistazo al material utilizado en el Paso 2 y confirmar si hay marcas de grabado/corte, o cambiar el material a papel para realizar pruebas.

Determine su resultado y la siguiente acción a tomar:

Paso 3.1 - Limpie la lente interna y el pin POGO

Consulte el enlace siguiente para conocer la forma correcta de limpiar el módulo.
Limpieza del módulo láser (módulo láser de diodo de 10W/20W)

Determine su resultado y la siguiente acción a tomar:

Paso 3.2 - Reinstalar el módulo

Consulte los siguientes artículos para reinstalar el módulo.

Módulo láser de diodo de 10W/20W	Módulo láser infrarrojo de 2W	Módulo de impresión

Determine su resultado y la siguiente acción a tomar:

Paso 3.3 - Prueba de pulso láser

Proceda directamente al modo de control para la prueba de pulso láser. Inserte una hoja en blanco, asegúrese de enfocar con precisión, cierre de forma segura la cubierta de la puerta (antes de la prueba de pulso láser, confirme que el símbolo de la cubierta de la puerta muestre "cerrado" ), y active el pulso láser cinco veces para evaluar la presencia de cualquier marca." (Para los usuarios que se quedan atascados en la prueba de inicio, omita la prueba de inicio - Guía)

Determine su resultado y la siguiente acción a tomar:

Paso 4 - Verifique la forma correcta de enfocar y la distancia

Paso 4.1 - Compruebe la configuración en el software y en el panel

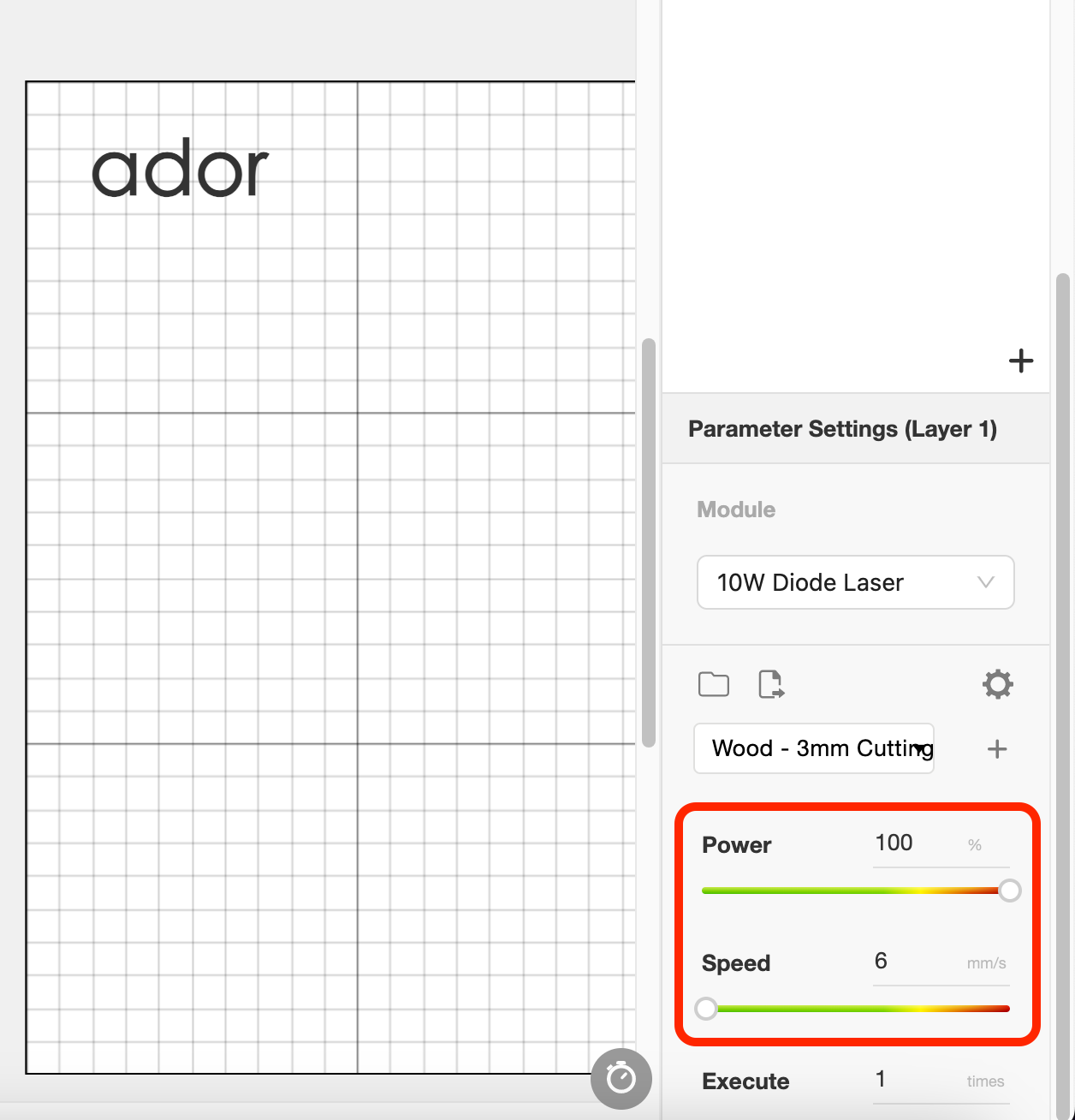

• Asegúrese de que los parámetros estén configurados correctamente en Beam Studio. (Ejemplo: parámetro de 10w)

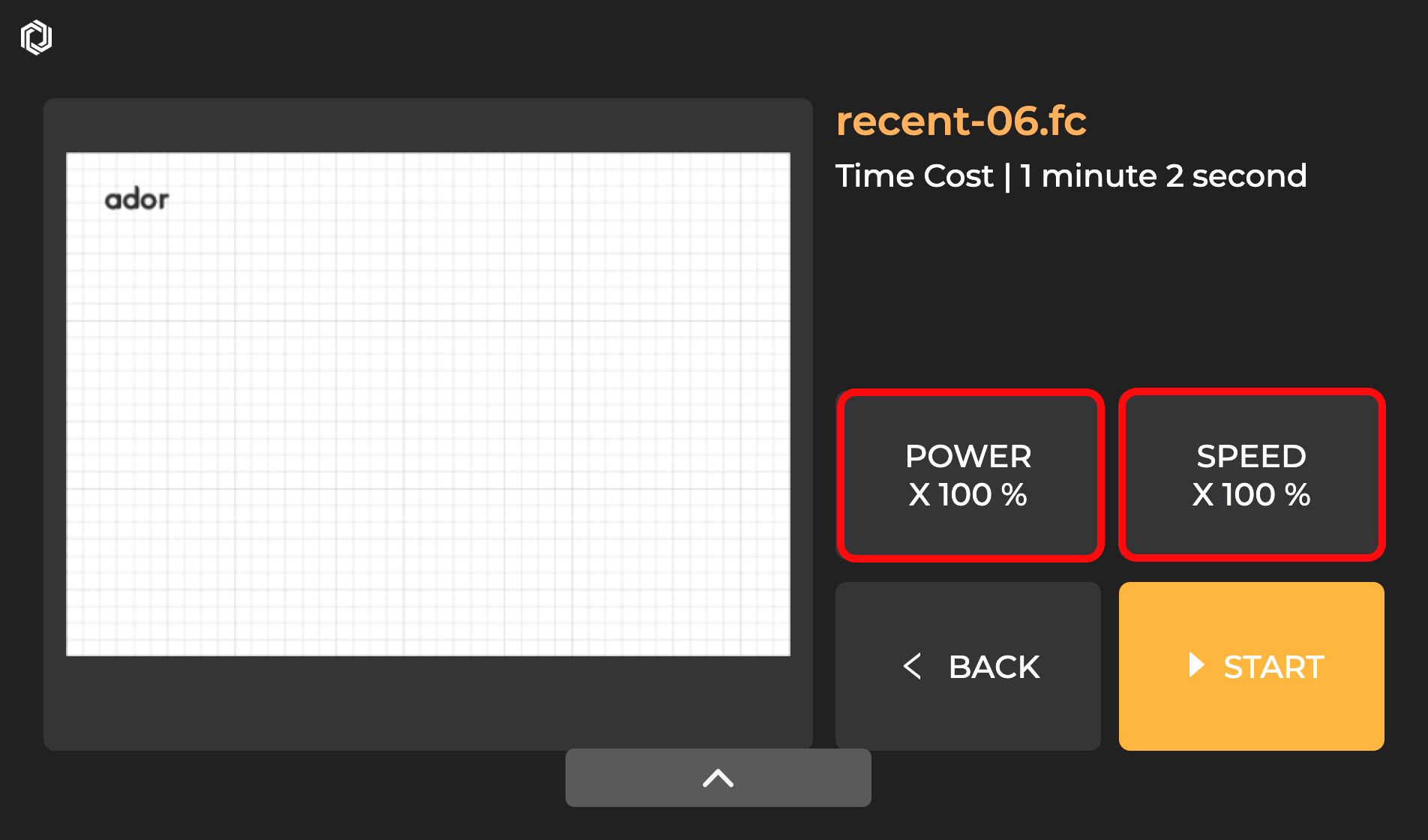

• Asegúrese de que la configuración esté establecida correctamente en el panel.



• Después de confirmar la configuración, ejecute la misma tarea nuevamente.



Determine su resultado y la siguiente acción a tomar:

Paso 5 - Reduzca la velocidad del ventilador de escape

Si la fuente de alimentación de la máquina no es estable y la velocidad del ventilador está configurada al máximo, la salida del láser puede debilitarse o no emitirse.
Por favor, pruebe ajustando la velocidad del ventilador al mínimo y luego use el mismo archivo para trabajar nuevamente.

Máquina >> Configuración >> Configuración de hardware >> Velocidad de rotación del ventilador >> 10%

Determine su resultado y la siguiente acción a tomar:

Paso 6 - Prueba de corte

Para comprobar si el módulo láser está en buen estado, prepare un trozo de madera/MDF de 3 mm y colóquelo en la esquina superior izquierda.
Utilice la configuración predeterminada en Beam Studio y ejecute la tarea para ver si se puede cortar sin problemas.

Determine su resultado y la siguiente acción a tomar:

Paso 7 - Contactar con el Servicio de Atención al Cliente
