5-18 Ajuste de la tensión de las correas del eje Y

Herramientas

1. Torx T8 destornillador
2. Llave Allen de 3mm
3. Llave de 7mm
4. Destornillador Phillips
5. Rotulador

Paso 1 -
Apague la máquina, retire el cable de alimentación y voltee la máquina

Paso 2 - Marque la pata de goma y el tornillo cerca del puerto USB

El propósito de marcar es que el tornillo de esta pata será más corto que los demás y debe estar en la misma posición.

Paso 3 - Desatornille estos tornillos inferiores

Tornillo T8 x 6 piezas y tornillo HEX de 3 mm x 4 piezas

Paso 4 - Voltee la máquina y desatornille los tornillos laterales

Tornillo T8 x 2 piezas

Paso 5 - Marque los orificios de los tornillos en ambos lados con el rotulador

El propósito es recordar que los lados marcados estarán orientados hacia el área de trabajo al ensamblar.

Paso 6 - Mueva el asiento del módulo hacia el ventilador hasta el final

Paso 7 -
Levante el marco superior con ambas manos y colóquelo sobre los pernos.

(Tenga cuidado de no dejar que los cables queden atrapados por los marcos.)

Ejemplo de marco apoyado sobre los montantes:

Vídeo de ejemplo de elevación (El vídeo fue grabado dentro de la máquina)：

Paso 8 - Localice los soportes de la correa y afloje las tuercas con una llave de 7 mm

Ubicación de los asientos：

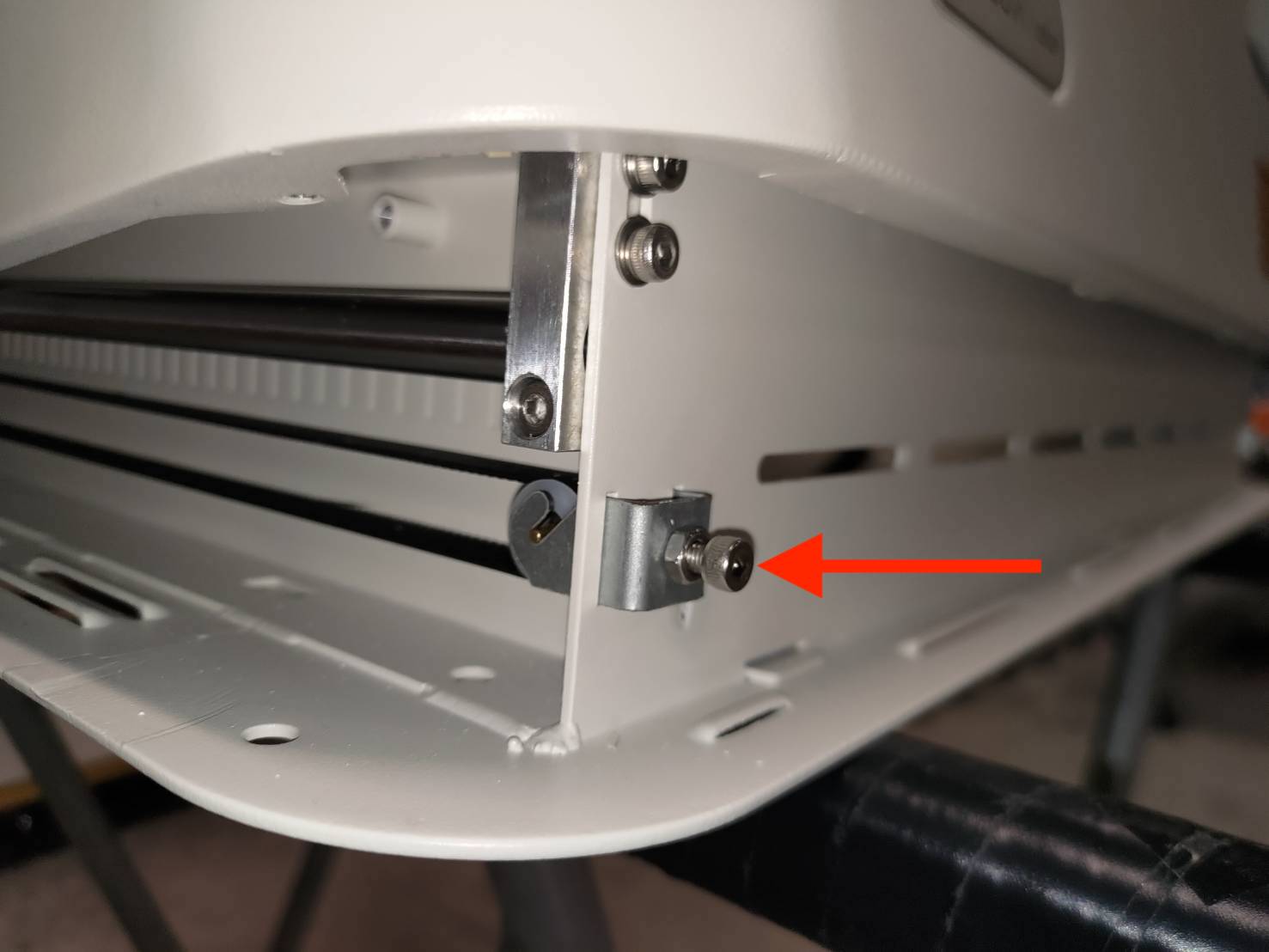

Lado derecho：

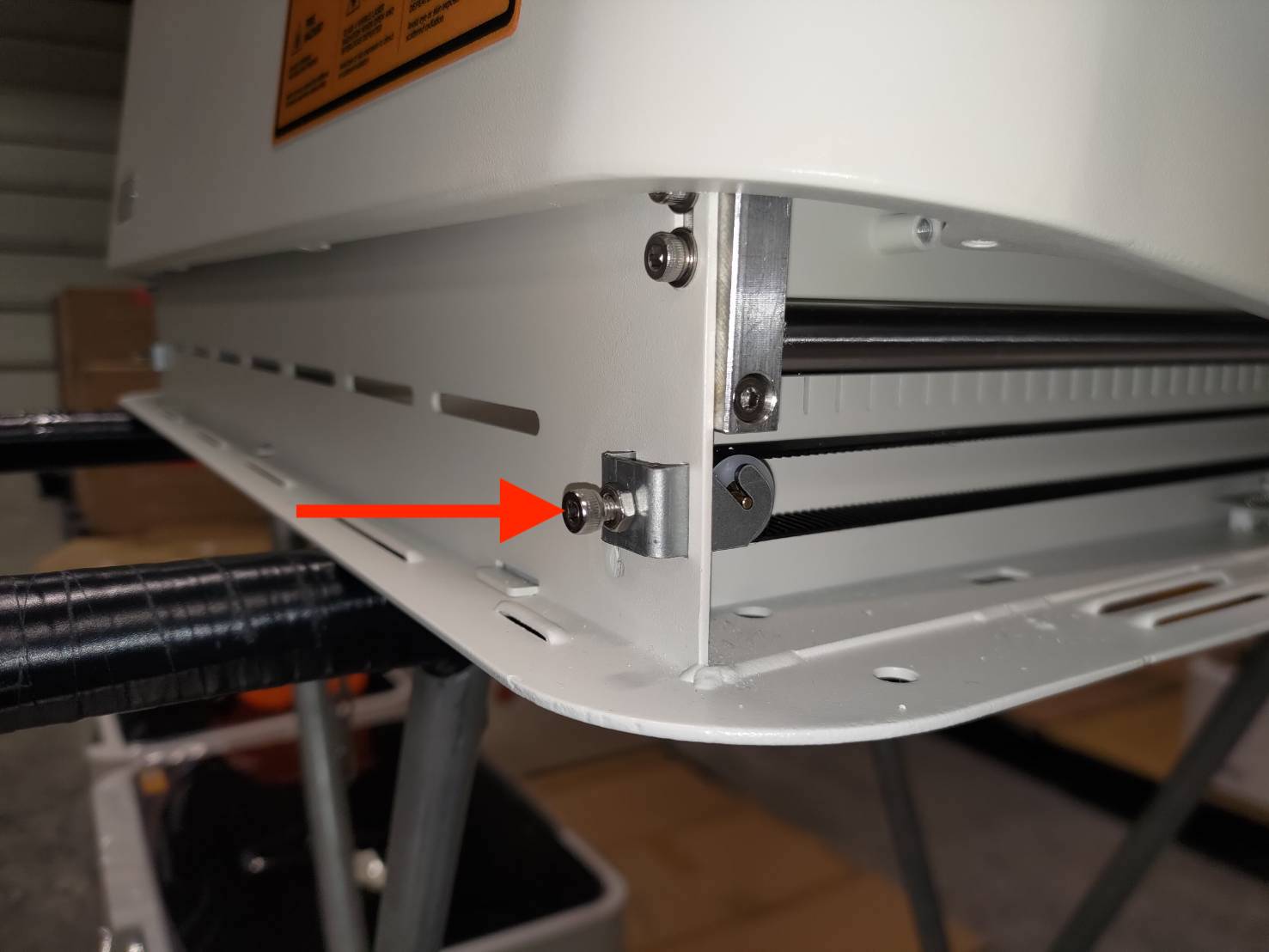

Lado izquierdo：

Paso 9 - Ajuste la tensión de las correas con una llave Allen de 3mm

Lado derecho：

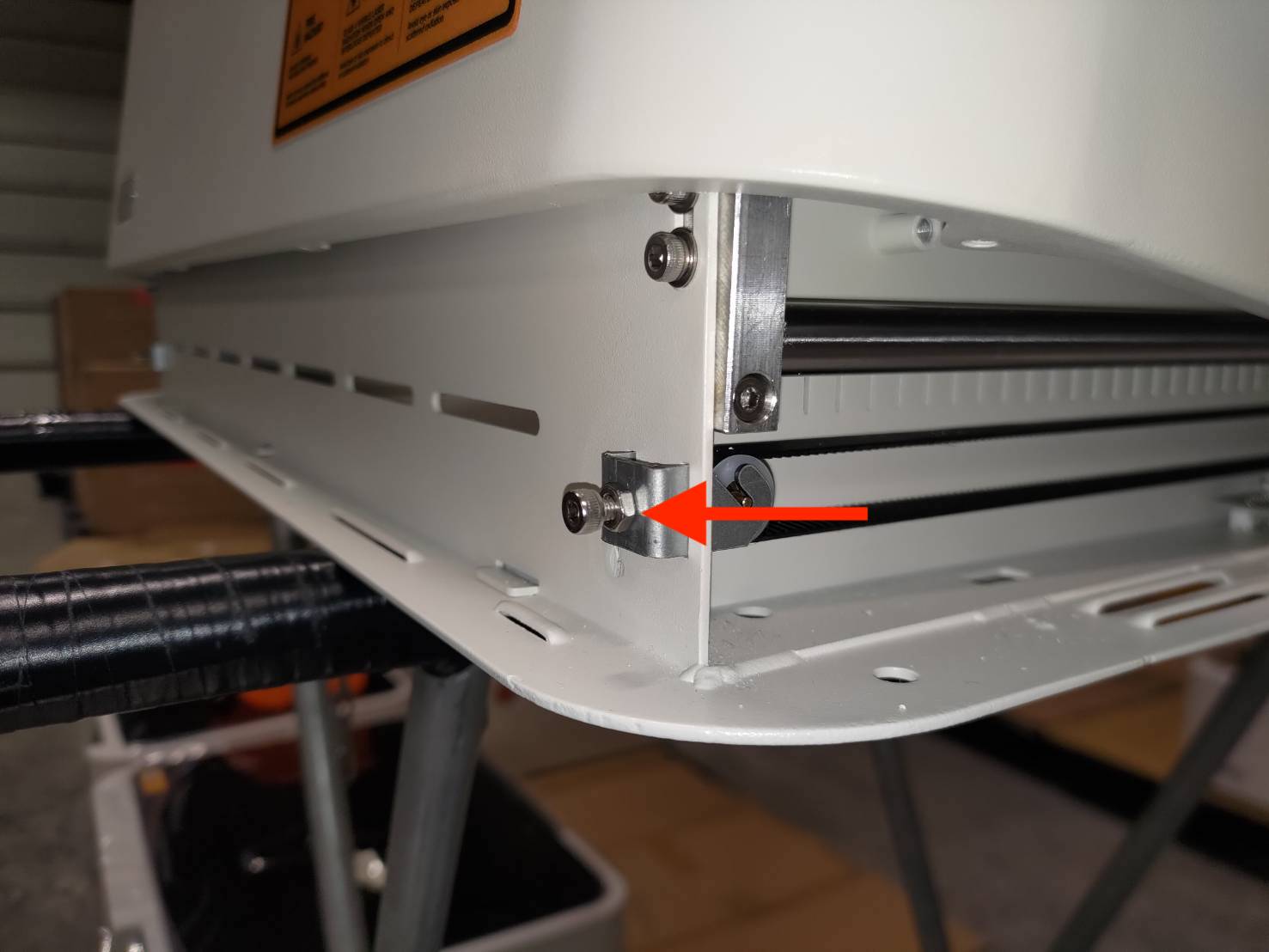

Lado izquierdo：

Paso 10 - Después del ajuste, apriete las tuercas con una llave de 7mm

Lado derecho：

Lado izquierdo：

Paso 11 - Restaure la posición del marco superior

Tenga en cuenta que los orificios de los tornillos marcados deben estar orientados hacia el área de trabajo.


Restaurando el marco：

Paso 12 - Atornille los tornillos laterales

Paso 13 - Apague y voltee la máquina. Atornille todos los tornillos en la parte inferior

Tenga en cuenta que el pie y el tornillo marcados deberán estar en una posición cercana a los puertos USB.

Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos podrían estar desalineados y no poder colocarlos. Por lo tanto, se recomienda apretar todos los tornillos después de que todos los tornillos estén instalados.

Paso 14 - Voltee la máquina. Mueva el asiento del módulo hacia adelante y hacia atrás

• Si se puede mover sin problemas, el reemplazo se habrá realizado con éxito.


• Si se atasca o no se puede empujar completamente hacia el ventilador, intente aflojar el tornillo del pie de goma cerca de los puertos USB e intente mover el asiento del módulo nuevamente.
