5-5 Materiaalia ei voida leikata läpi

Kun materiaaleja ei voida leikata läpi, on monia mahdollisuuksia, jotka voivat aiheuttaa ongelman, kuten väärä tarkennusetäisyys, optisen polun kohdistusvirhe, laserputken heikkeneminen jne.
Kokemuksemme perusteella kuitenkin se johtuu YLEENSÄ optisen polun kohdistusvirheestä.

Noudata alla olevia ohjeita määrittääksesi, mikä aiheuttaa ongelman.

Valmistelutarvikkeet:

Tarvittavat työkalut mainitaan jokaisessa vaiheessa, koska jotkin vaiheet voidaan ohittaa.

Vaihe 1 - Puhdista kaikki peilit ja tarkennuslinssi

Likaiset peilit ja tarkennuslinssi aiheuttavat laserin tehon heikkenemisen.

• Seuraa alla olevan linkin ohjeita puhdistaaksesi kaikki peilit ja linssit.
  4-6 Peilien ja linssien puhdistus

Vaihe 1.1 - Varmista, että parametrit on asetettu oikein

Joskus ihmiset unohtavat muuttaa parametreja paneelissa tai Beam Studiossa.

• Beam Studio:



• Paneeli:




Vaihe 1.2 - Tarkista tarkennusetäisyys

Väärä tarkennusetäisyys vaikuttaa leikkaus- tai kaiverrustulosten hyväksyttävyyteen.

• Katso alla olevasta artikkelista ohjeet tarkennusetäisyyden tarkistamiseen ja säätämiseen tarvittaessa.
  [5-26 Tarkennusetäisyyden säätö]


Vaihe 1.3 - Tarkista optinen reitti

Kokemuksemme perusteella, kun materiaaleja ei voida leikata läpi, se johtuu YLEENSÄ optisen reitin väärästä linjauksesta.

• Seuraa huolellisesti alla olevan linkin ohjeita ja linjaa optinen reitti uudelleen tarvittaessa.
  [4-7 Optisen reitin tarkastus (saatavilla HEXA & Beambox)]


• Säilytä teipit tarkastuksen jälkeen.


Vaihe 1.4 - Suorita sama tehtävä uudelleen

• Suorita sama tehtävä samalla materiaalilla ja katso, voidaanko se nyt leikata.



Määritä tuloksesi ja seuraava toimenpide:

Vaihe 1.5 - Testimateriaalin valmistelu

Jatkotutkimuksia varten valmistele jompikumpi näistä kahdesta materiaalista alla luetelluista.

• 3mm läpinäkyvä akryyli (Suositeltu)
  or
  3mm MDF-puu

Vaihe 2 - Keskileikkaustesti

Testaamme leikkauskykyä työtason keskellä.

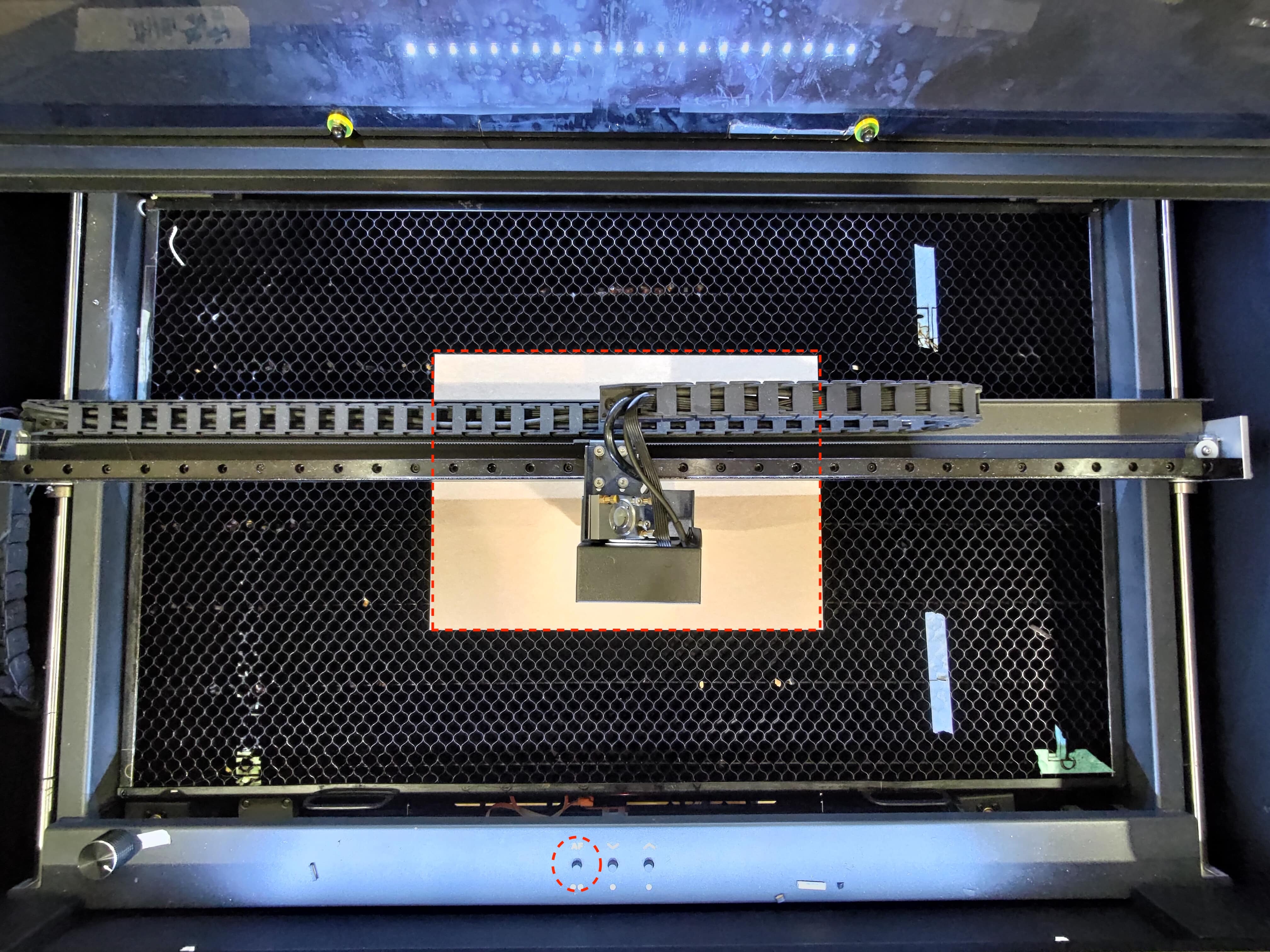

• Aseta valmisteltu materiaali (3mm akryyli tai puu) työtason keskelle ja varmista, että tarkennat.


• Leikkaa esimerkkitiedosto Beam Studiossa.


Määritä tuloksesi ja seuraava toimenpide:

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3 - Oikean alakulman leikkaustesti

Tässä vaiheessa testaamme leikkauskykyä alustan oikeassa alakulmassa.

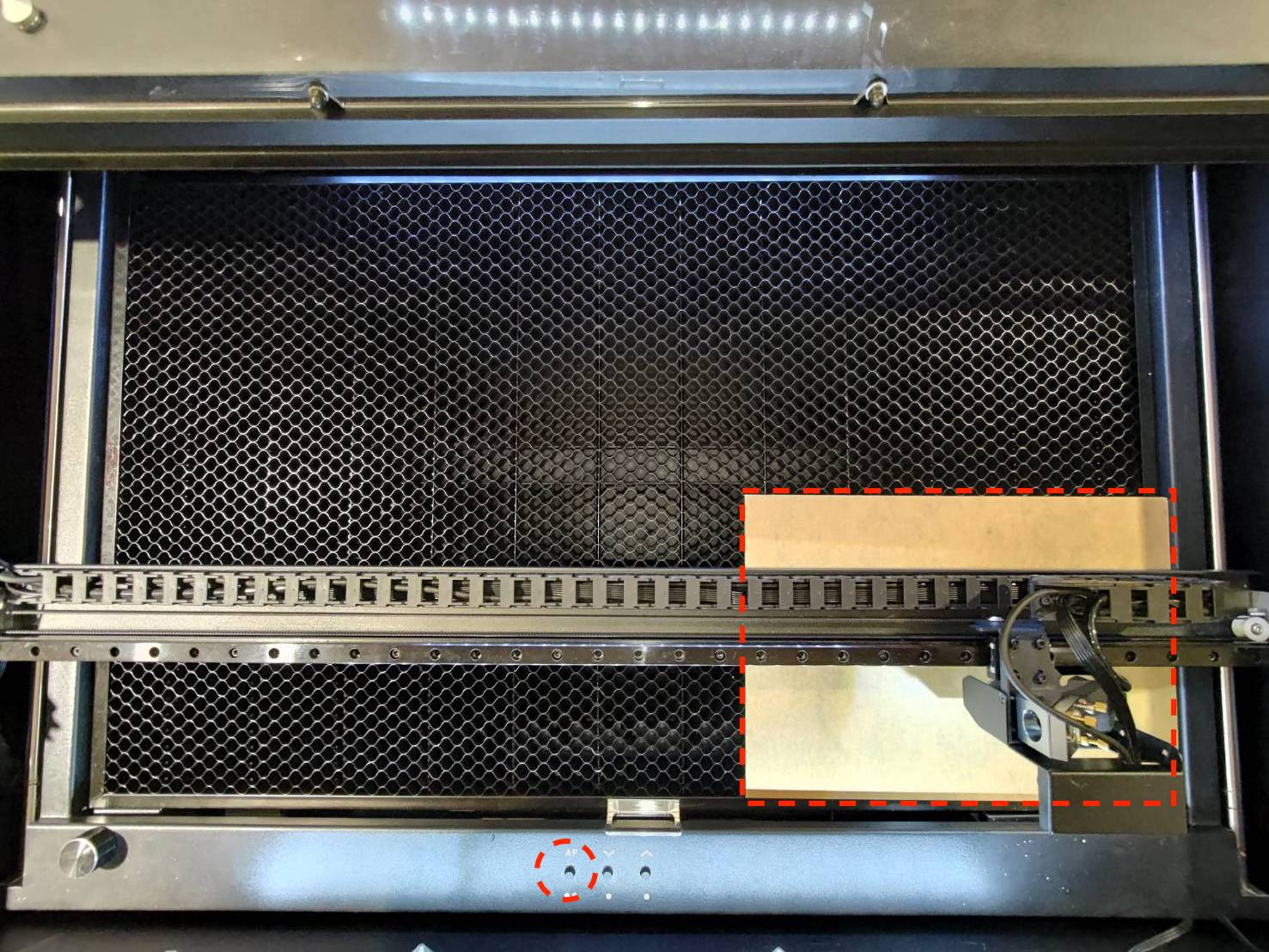

• Aseta valmisteltu materiaali (3 mm akryyli tai puu) alustan oikeaan alakulmaan ja varmista, että tarkennus on tehty.



• Leikkaa esimerkkitiedosto Beam Studiossa.


Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3.1 - Oikean alakulman vaimenemisen kompensointi

Tämä toiminto on suunniteltu parantamaan leikkauksen vakautta koko alustalla.

• Ota käyttöön toiminto Oikean alakulman vaimenemisen kompensointi, joka parantaa leikkaustulosta alustan oikeassa alanurkassa.
  Katso linkki: [5-27 Oikean alakulman vaimenemisen kompensointi (HEXA-toiminto)]


• Käyttöönoton jälkeen leikkaa sama tiedosto uudelleen oikeassa alanurkassa, kuten vaiheessa Vaihe 3.



Määritä tuloksesi ja seuraava toimenpide:

Vaihe 4 - Ovianturin testi

Jos ovianturi ei ole herkkä tai magneetit eivät ole riittävän voimakkaita laukaisemaan ovianturia kokonaan, laserin teho heikkenee. Tässä vaiheessa käytämme kahta kartion muotoista välikappaletta oviantureiden päällä varmistaaksemme, että anturit laukeavat kokonaan.

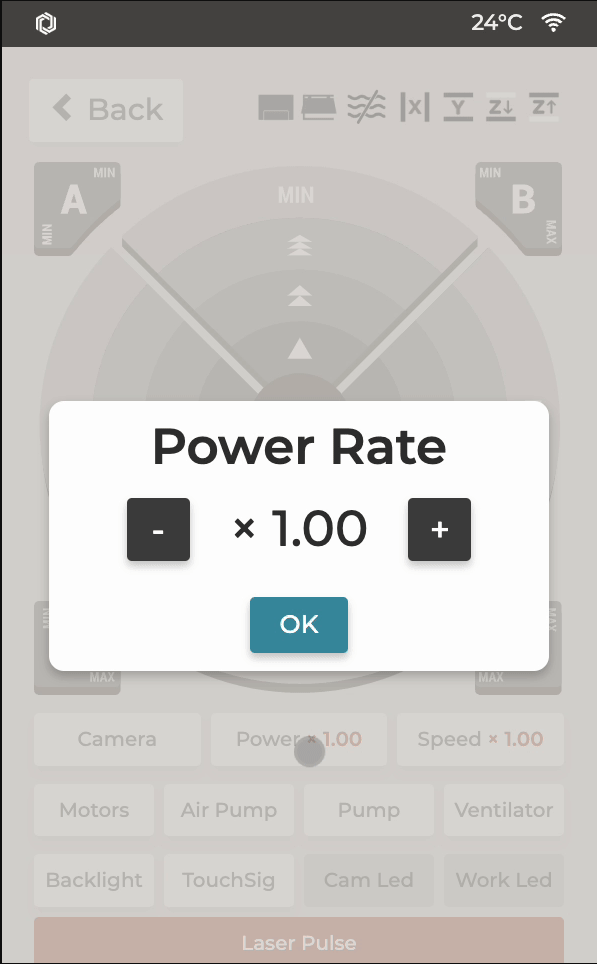

• Turvallisuussyistä aseta tehon arvo x0.01:een varmistaaksesi, ettei pulsseja synny testauksen aikana.





• Ovianturi on upotettu rungon LED-valoihin. Katso alla oleva video löytääksesi sen.




• Ovianturissa on kaksi punaista LED-valoa, jotka palavat aina.




• Aseta kartion muotoiset välikappaleet lähelle molempia LED-valoja. Valon pitäisi olla "kirkkaampi", kun se havaitsee magneetin. Kun molemmat LED-valot havaitsevat magneetit samanaikaisesti, oven sulkeutumissignaali välittyy järjestelmään ja paneelin kuvake muuttuu.




• Kun olet asettanut kartion muotoiset välikappaleet paikoilleen, sulje ovi.



• Muuta tehon arvo takaisin x1.00:een.



• Suorita sama tehtävä ja katso, miten se sujuu.
  • Jos se epäonnistui keskellä viimeksi, testaa uudelleen keskellä.
  • Jos se epäonnistui oikeassa alanurkassa viimeksi, testaa uudelleen oikeassa alanurkassa.


• Tehtävän suorittamisen jälkeen sammuta kone ja poista kartion muotoiset välikappaleet.


Määritä tuloksesi ja seuraava toimenpide:

Vaihe 5 - Tarkista tehokäyrän arvo

Tehokäyrän asetus voi vaikuttaa laserin ulostuloon.

•  Aseta tehokäyrä arvoon 350 alla olevan linkin ohjeiden mukaisesti.
  (Vasenta/alhaista arvoa ei tarvitse muuttaa.)
  5-28 Tehokäyrän säätö


• Ohita tämä vaihe siirtyäksesi Vaiheeseen 6 jos oikea/korkea arvo on jo 350.


• Suorita sama tehtävä ja katso, miten se sujuu.
  • Jos se epäonnistui keskellä viimeksi, testaa uudelleen keskellä.
  • Jos se epäonnistui oikeassa alanurkassa viimeksi, testaa uudelleen oikeassa alanurkassa.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 6 - Nosta tehoa ja laske nopeutta

Ongelman rajaamiseksi tarkistamme, voiko tehon nostaminen ja nopeuden laskeminen parantaa leikkaustulosta.

• Beam Studio:


• Nosta oletustehoa 20%.
  (Jos oletus on 15%, niin 15% + 20% = 35% asetetaan)


• Laske oletusnopeutta puolella.
  (Jos oletus on 300mm/s, niin 300mm/s *0,5 = 150mm/s asetetaan)


• Suorita sama tehtävä ja katso, miten se sujuu.
  • Jos se epäonnistui keskellä viimeksi, testaa uudelleen keskellä.
  • Jos se epäonnistui oikeassa alanurkassa viimeksi, testaa uudelleen oikeassa alanurkassa.

Määritä tuloksesi ja seuraava toimenpide:
