5-9 Peilit ja linssi ovat hapettuneet tai rikkoutuneet – FLUX Help Center

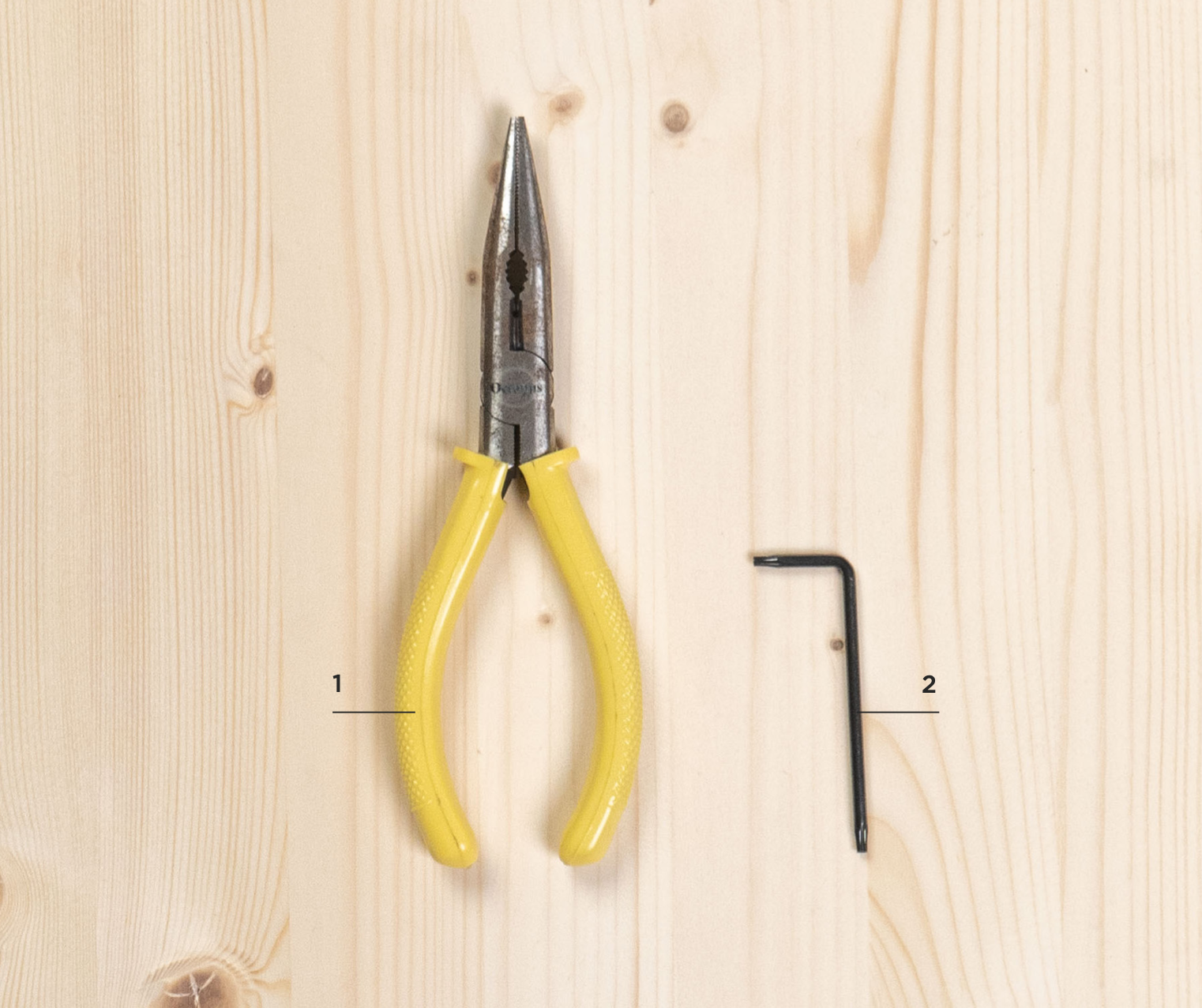

Valmistelutarvikkeet: Itse hankittavat: 1|Pitkäkärkiset pihdit
Sisältyy lisävarustelaatikkoon: 2|Torx-ruuvitaltta

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Tarkistuskohteet:

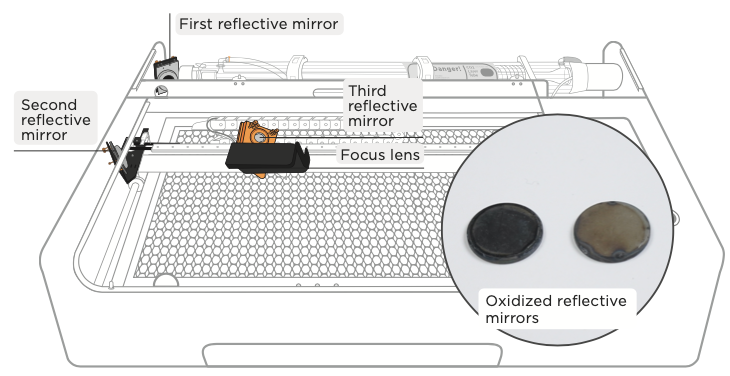

1. Tarkista, ovatko peilit ja linssi hapettuneet tai rikkoutuneet: Jos ensimmäisen, toisen ja kolmannen heijastinpeilin pinnalla on mustia pisteitä, valkoisia pisteitä jne. tai jos niissä on vakavia naarmuja eikä tahroja voida poistaa【Huolto】Peilien ja linssin puhdistus (s.138), tai jos kohdistuslinssi on ulkoisen voiman vuoksi vääntynyt tai rikkoutunut, peilit ja linssi on vaihdettava.

Vaihdon vaiheet:

Ensimmäinen heijastinpeili:

a. Nosta takakansi: Irrota Torx-ruuvitaltalla takakannen molemmilla puolilla olevat 2 ruuvia ja nosta sitten kansi.

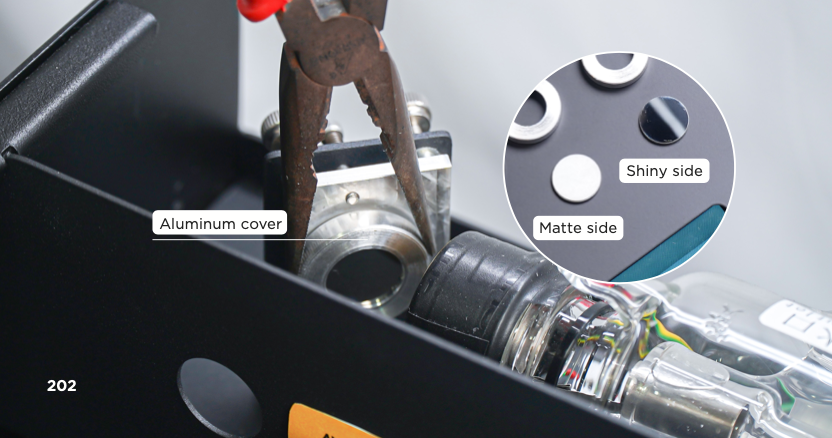

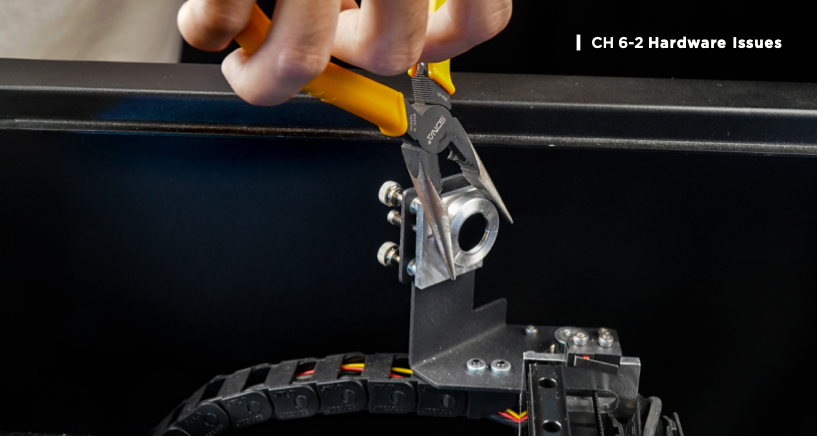

b. Löysää alumiinikansi: Löysää peiliä kiinnittävä alumiinikansi (käännä peiliä kohti vastapäivään), jos sitä ei voi kääntää, käytä pitkäkärkisiä pihtejä alumiinikehyksen kiinnittämiseen ja käännä uudelleen >

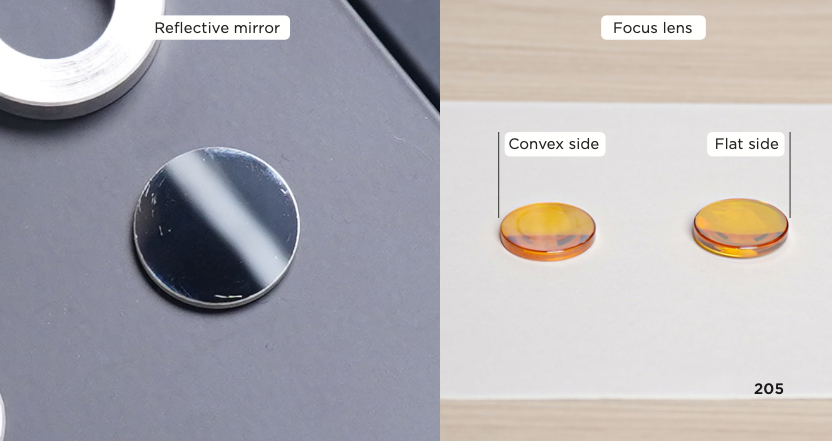

c. Vaihda peili: Ota vanha peili pois > Aseta uusi peili siten, että matta puoli on peilinpidintä vasten (lasersäde osuu kiiltävään puoleen) >
d. Kiristä alumiinikansi: Kiristä alumiinikansi takaisin peilinpitimeen.



Toinen heijastinpeili: Kun olet avannut ovikannen, noudata ensimmäisen heijastinpeilin vaiheita b~d (toisen heijastinpeilin sijainti on osoitettu kuvassa sivulla 202).

Kolmas heijastinpeili:

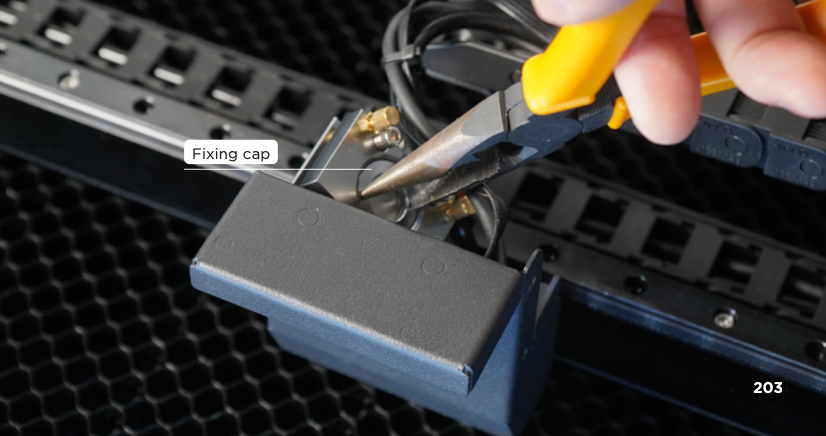

a. Löysää kiinnitystulppa: Pidä pitkäkärkisillä pihdeillä kiinni peilin kiinnitystulpan kahdesta pyöreästä kohdasta ja kierrä kiinnitystulppa auki vastapäivään >

b. Vaihda peili: Ota vanha peili pois, voit vetää peilin ulos laserin tuloalueelta > Aseta uusi peili siten, että kiiltävä puoli on peilinpidintä vasten >

c. Kiristä kiinnitystulppa: Pidä pitkäkärkisillä pihdeillä kiinni peilin kiinnitystulpan kahdesta pyöreästä kohdasta ja kiristä kiinnitystulppa myötäpäivään. ___2022-07-25___9.57.06.png


Tarkennuslinssi:

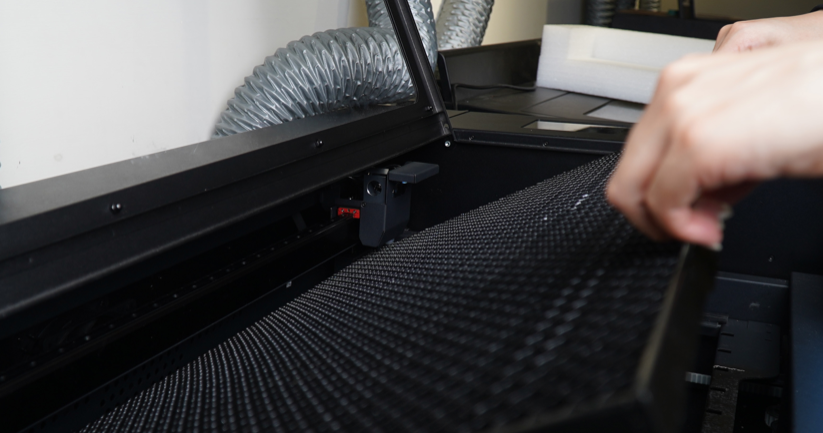

a. Poista hunajakennotaso【Huolto】Hunajakennotason puhdistus, vaihe 1 (s.135). >

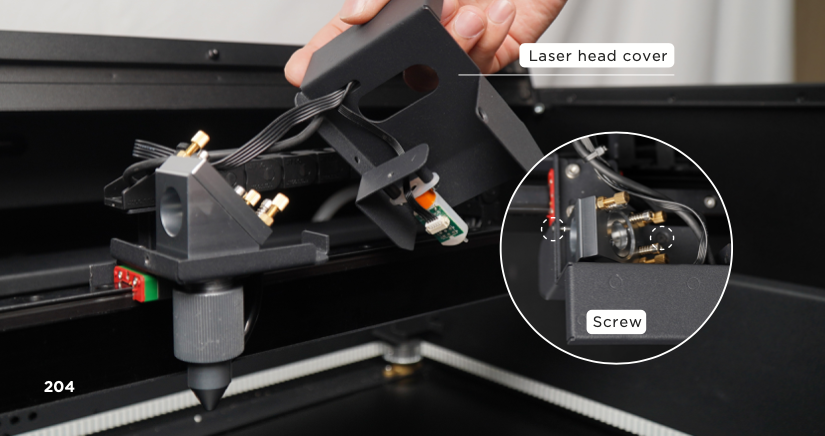

b. Siirrä laserpään suojus sivuun: Löysää 2 ruuvia laserpään suojuksesta Torx-ruuvimeisselillä ja siirrä sitten suojus sivuun >

c. Poista laserpää: Kierrä suuttimen kiinnitysrengas auki myötäpäivään. Jos sitä ei voi kiertää auki, käytä apuna pihtejä > Poista laserpää ja varo, ettei tarkennuslinssi putoa pois > ___2022-07-25___9.58.09.png

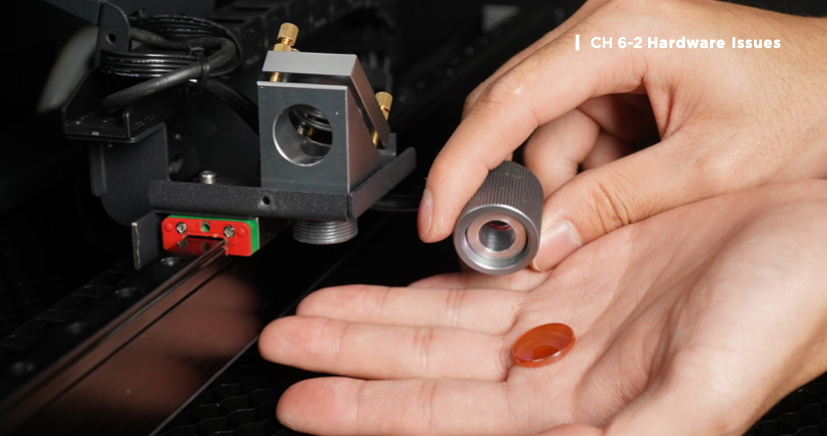

d. Vaihda linssi : Poista vanha linssi > Aseta uusi linssi laserpäähän tasainen puoli alaspäin (pidä linssiä reunasta ja katso linssiin, näet itsesi kuperalla puolella, mutta et näe itseäsi tasaisella puolella) >

e. Aseta laserpää takaisin : Aseta laserpää takaisin > Kiristä suuttimen kiinnitysrengas vastapäivään >

f. Kiristä laserpään suojus : Kiristä 2 ruuvia laserpään suojuksessa >

g. Aseta hunajakennotaso takaisin 【Huolto】 Hunajakennotason puhdistus, vaihe 3 (s.135).

Vianmääritystiedot:

1. Kuva: Ota kuvia

a. 3 heijastavaa peiliä (ovatko hapettuneet)
b. Tarkennuslinssi (onko hapettunut tai rikkoutunut)
