5-10 Ei lasersäteen ulostuloa / Laser ei laukea / Ei laserpulssia

Syy laserin tulostuksen epäonnistumiseen voi olla monimutkainen. Se voi johtua heikentyneestä lasertulpasta, rikkoutuneesta laserin virtalähteestä (Laser PSU) tai järjestelmäviasta jne.

Seuraa alla olevia ohjeita ongelman vianmääritykseen.

---

Mahdolliset syyt

Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen.) Optinen polku (OPA) on väärin kohdistettu. Tehoarvot ja nopeus on asetettu väärin ohjelmistossa. Lasertulppa on heikentynyt. Laserin virtalähde (Laser PSU) toimii virheellisesti. Ovianturi toimii virheellisesti. (Epätodennäköisempää)

---



Työkalut

T8-torx-ruuvitaltta Kaksipuolinen teippi Kynä tai lyijykynä (Valinnainen - Riippuu testituloksesta) Magneetti x2 (Valinnainen) Kumihanskat (Valinnainen - Riippuu testituloksesta)

---



Vaihe 1

Tarkista alla oleva videon ja määritä, onko oire samanlainen kuin koneessasi.
(Jos lasertulostusta ei tapahdu, kun HEXA on käynnissä ja pitää kovaa rätisevää ääntä,
se tarkoittaa, että tulppa on rikki.)

Määritä tuloksesi ja seuraava toimenpide:

Kyllä, koneessani on samanlainen oire tai ääni >> Lopeta koneen käyttö ja ota yhteyttä asiakaspalveluun  Mahdollinen syy: Laserputki on rikki ja se on vaihdettava.

Ei, koneestani ei kuulu murtumisääntä >> Vaihe 1.1

---

Vaihe 1.1

Tarkista, onko sovelluksesi samankaltainen kuin seuraavat kuvaukset.

• Ei laserin ulostuloa alhaisilla tehoasetuksilla, noin 10 %.
• Laserin ulostulo on liian voimakas alhaisilla tehoasetuksilla. (Kaiverustulos on liian tumma tai muuttuu leikkaukseksi jne.)

Määritä tuloksesi ja seuraava toimenpide:

Kyllä, koneessani on samankaltainen käyttäytyminen yhdessä yllä olevista kuvauksista >> 5-28 Tehokäyrän säätö >> Jos ongelma jatkuu säädön jälkeen, siirry kohtaan Vaihe 2

Ei, laitteessani ei esiinny mainittuja oireita >> Vaihe 2

---



Vaihe 2

Varmista, että tehoasetus ja nopeusasetukset ovat oikein ohjelmistossa.



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, asetukset ovat oikein >> Vaihe 2.1

Ei, asetukset eivät ole oikein >> Muuta asetuksia >> Jos ongelma jatkuu asetusten muuttamisen jälkeen, siirry Vaihe 2.1

---



Vaihe 2.1

Kaksinkertaista tehoasetuksesi, aloita tehtävä ja katso, tuottaako laser ulostuloa.
(Esimerkiksi, jos tehoasetuksesi on alun perin 15 %, nosta se 30 %:iin ja aloita tehtävä.)



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, laser tuottaa ulostuloa >> Koneesi voi edelleen toimia Ehdotus: Nosta tehoasetusta ja laske nopeutta jokaisessa tehtävässä, kunnes putki heikkenee kokonaan Mahdollinen syy: Laserputkesi on hieman heikentynyt

Ei, laser ei tuota ulostuloa >> Vaihe 3

---



Vaihe 3

Sammuta kone.

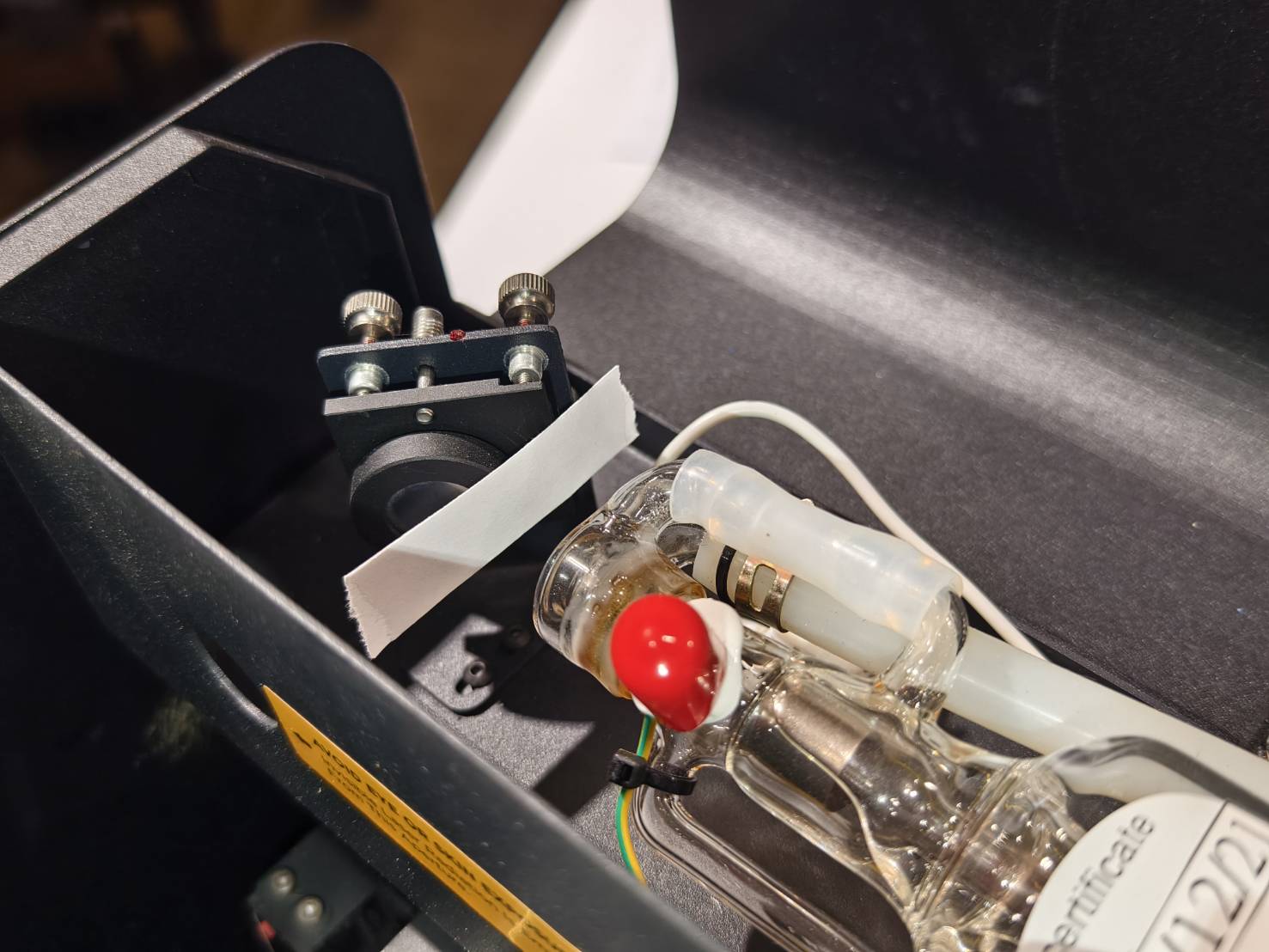

Avaa takakansi ja aseta uusi kaksipuolinen teippi ensimmäiseen peiliin.
Jos koneessasi on kaksi magneettia takakannessa, kansi on laitettava takaisin.
Teipin asettamisen jälkeen siirry Vaiheeseen 3.1.

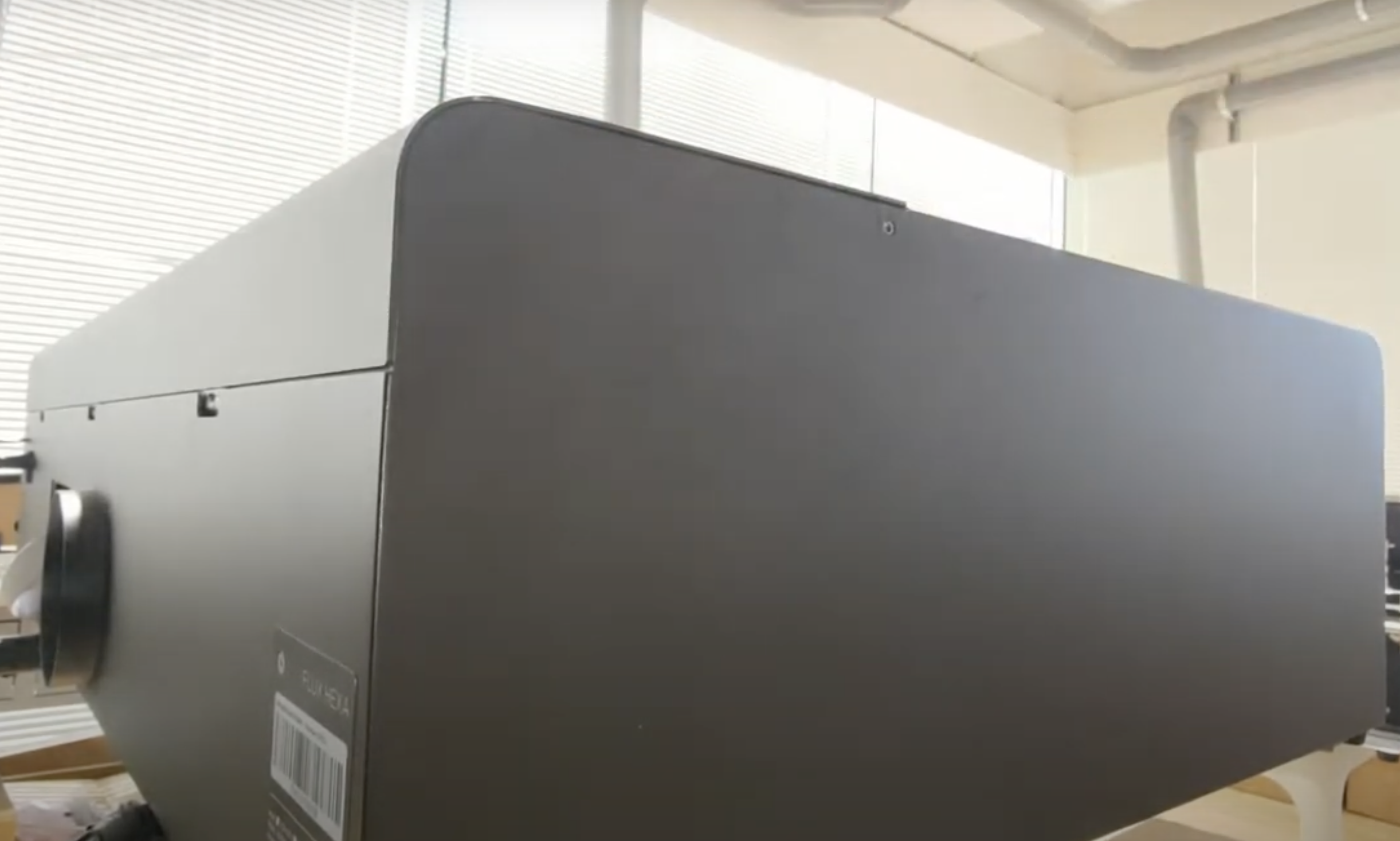

• Käytä T8-ruuvimeisseliä irrottaaksesi ruuvit koneen takaa, minkä jälkeen takakansi voidaan irrottaa. (Voit katsoa videon , jossa näytetään takakannen avaaminen.)

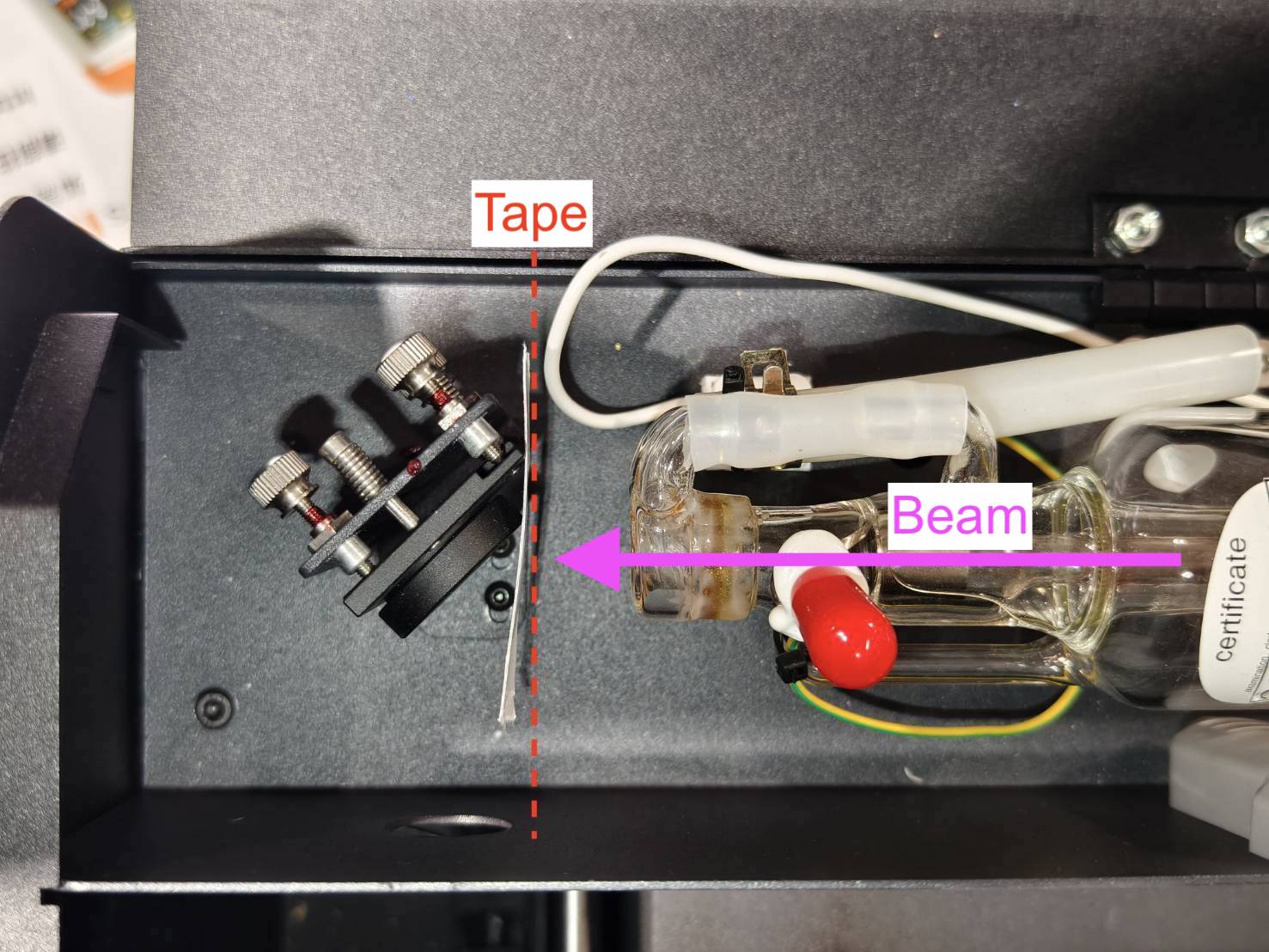

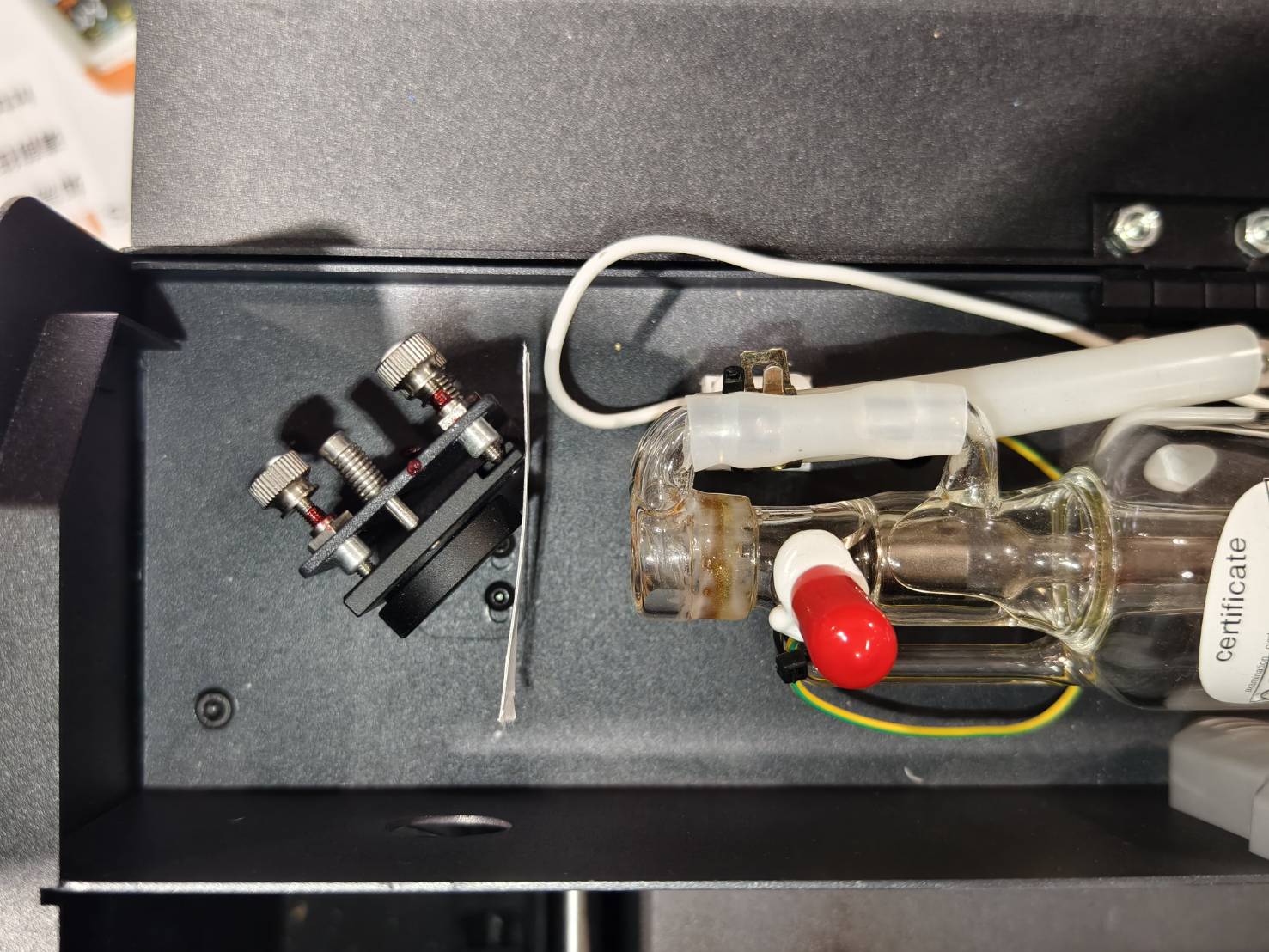

• Aseta teippi peiliin siten, että se on 90 asteen kulmassa sädettä vasten.




• Sulje takakansi.


---

Vaiheeseen 3.1

Tee 5 pulssia ja tarkista, onko teipissä palamisjälkiä.
(Katso esimerkkejä määrittääksesi teipin tuloksen.)

A. Käynnistä kone.
B. Sulje kansi.

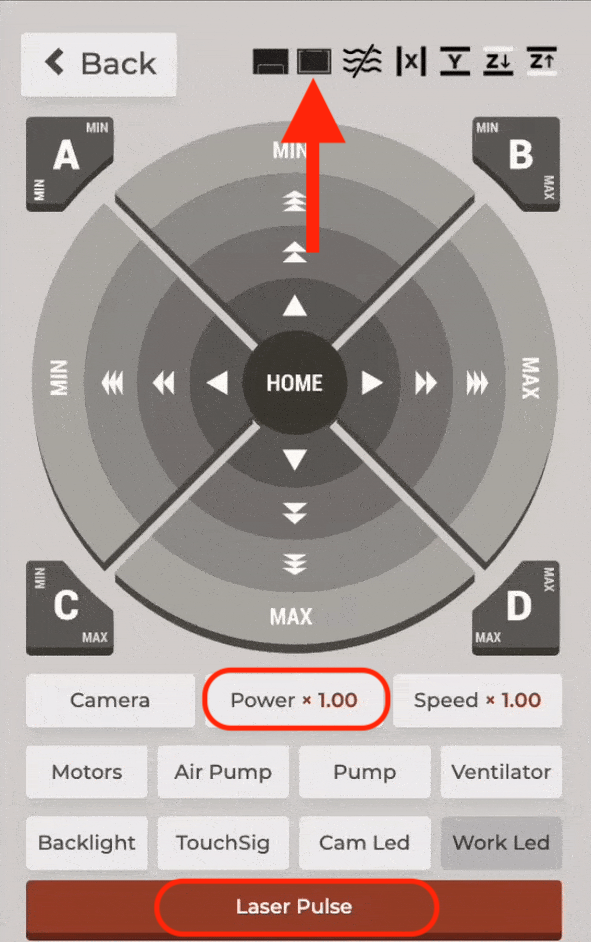

C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.

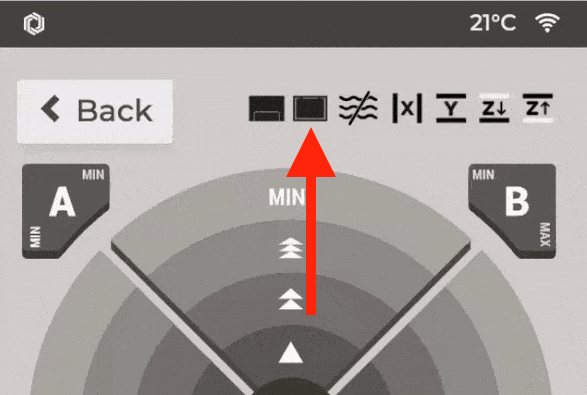

     (Varmista, että oven kuvake on suljettu, muuten et voi tehdä pulssia.)
D. Etsi Pulse-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
F. Tarkista teippi
⚠︎ Tee aina pulsseja, kun kansi on suljettu.



Teipin tuloksen esimerkkejä

Hyvä esimerkki - pyöreä ja vahva	Huono esimerkki - Heikko, ontto tai ei pyöreä



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, siinä on palojälki, ja tulos on hyvä >> Laserin ulostulossa ei ole ongelmaa >> Ole hyvä ja Tarkista OPA

Siinä on palojälki, mutta tulos on huono >> Vaihe 3.2

Ei lainkaan palojälkeä >> Vaihe 3.2

---

Vaihe 3.2

• Käytä uutta teippiä ensimmäisessä peilissä.



• Turvallisuussyistä aseta tehokerroin arvoon x0.01 varmistaaksesi, ettei pulsseja synny testauksen aikana.





• Ovianturi on upotettu rungon LED-valoihin. Katso alla olevasta videonsta, miten löydät sen.





• Ovianturissa on kaksi punaista LED-valoa, ja ne ovat aina päällä.





• Aseta kartiomaiset välikappaleet (magneetit) lähelle molempia LED-valoja. Valon pitäisi olla "kirkkaampi", kun se havaitsee magneetin. Kun molemmat LED-valot havaitsevat magneetit samanaikaisesti, järjestelmälle lähetetään oven sulkemissignaali, ja paneelin kuvake muuttuu.





• Kun olet asettanut kartiomaiset välikappaleet paikoilleen, sulje ovi.




• Muuta tehokerroinasetus takaisin arvoon x1.00, varmista, että kuvake on suljettu,
  ja sitten tee 5 pulssia. (Katso esimerkkejä määrittääksesi teipin tuloksen.)




Määritä tuloksesi ja seuraava toimenpide:

Kyllä, siinä on palojälki, ja tulos on hyvä >> ota yhteyttä asiakaspalveluun Mahdollinen syy: Oven anturi on viallinen. oven magneetti ei ole tarpeeksi voimakas. (Vähemmän todennäköistä)

Siinä on palojälki, mutta tulos on huono >> Vaihe 6

Ei lainkaan palojälkeä >> Vaihe 4

---

Vaihe 4

• Sammuta kone.

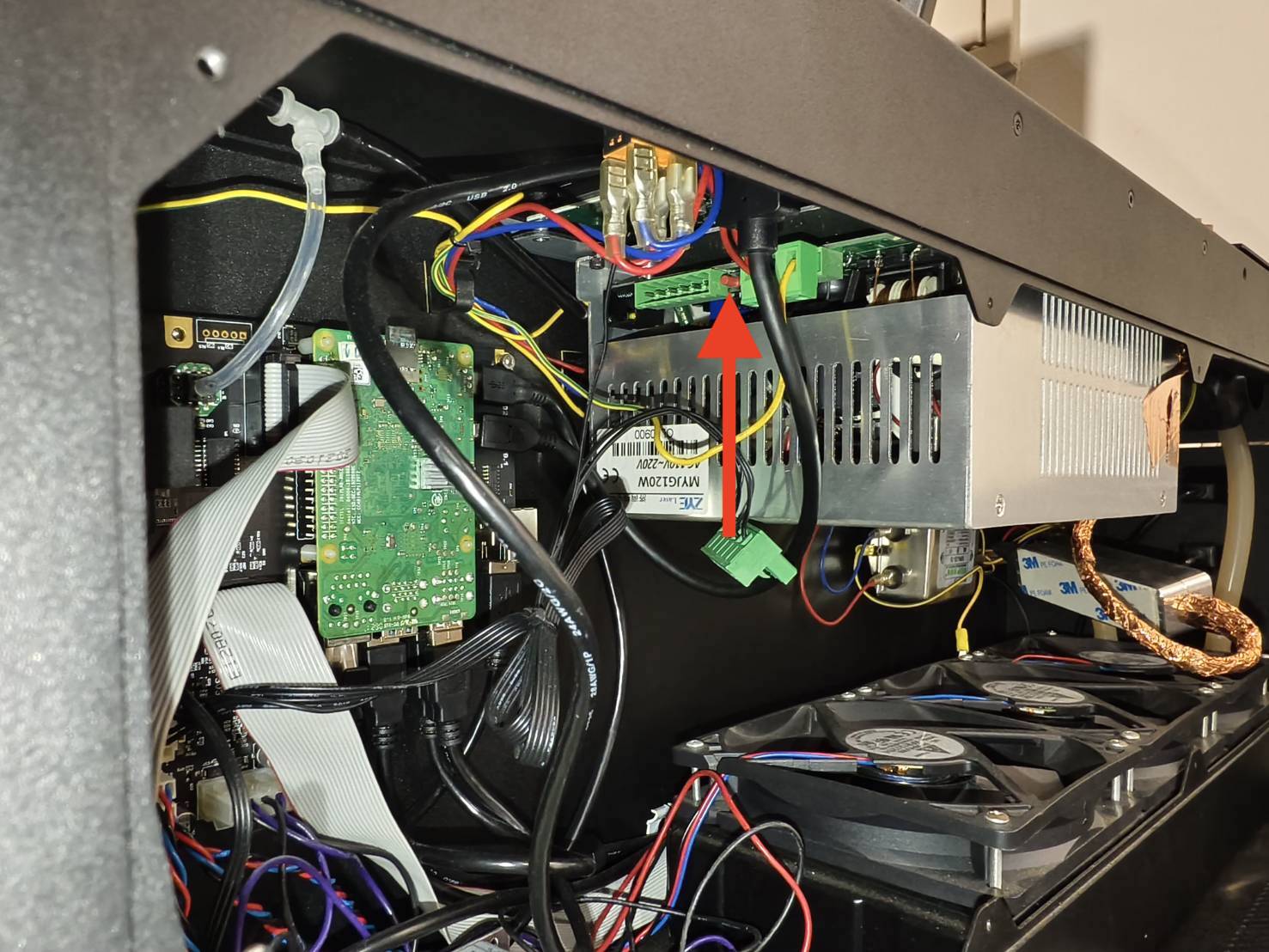

  Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa. (Katso kaavio jos piirilevysi ei ole samanlainen kuin kuvassa.)

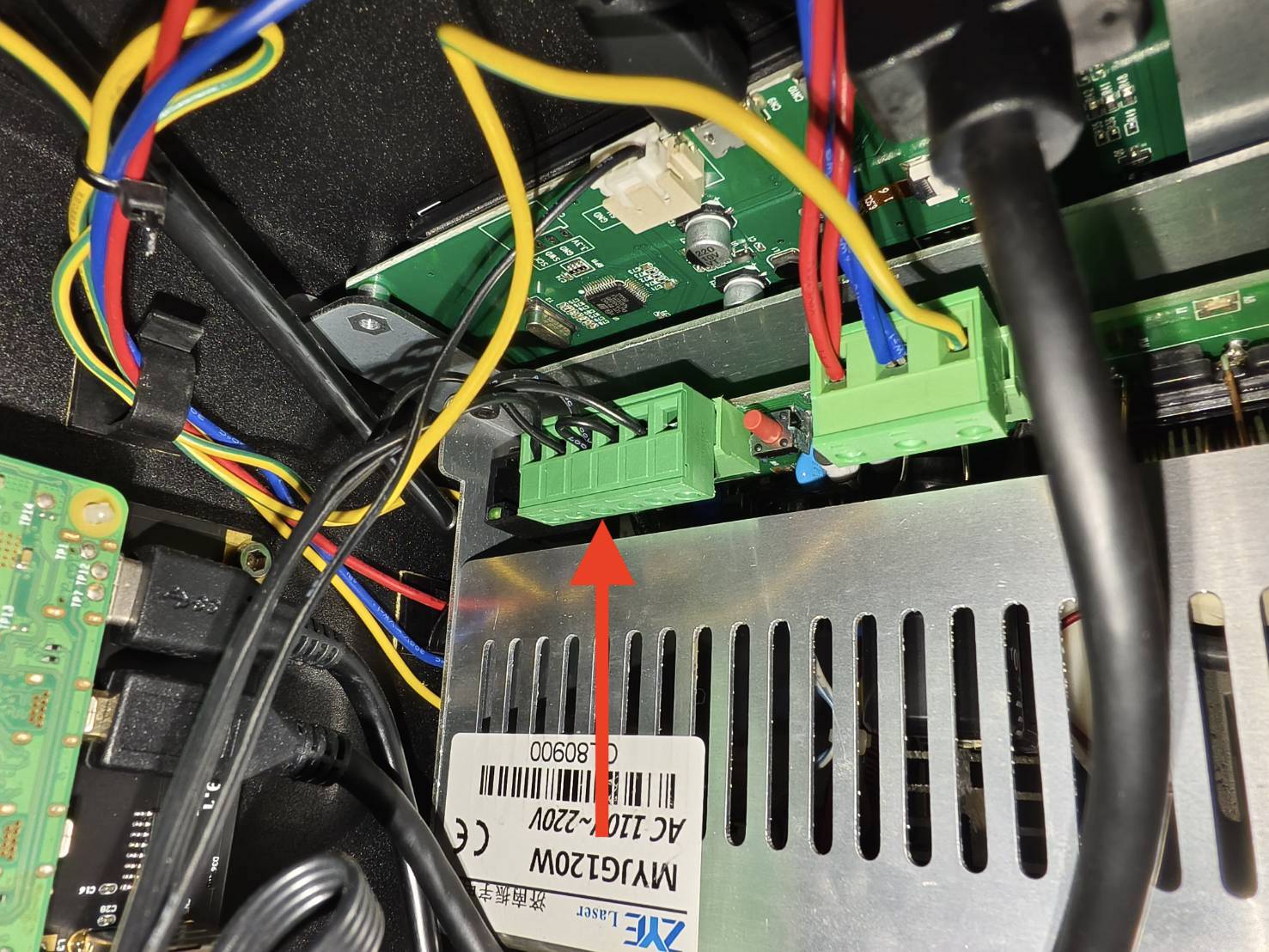

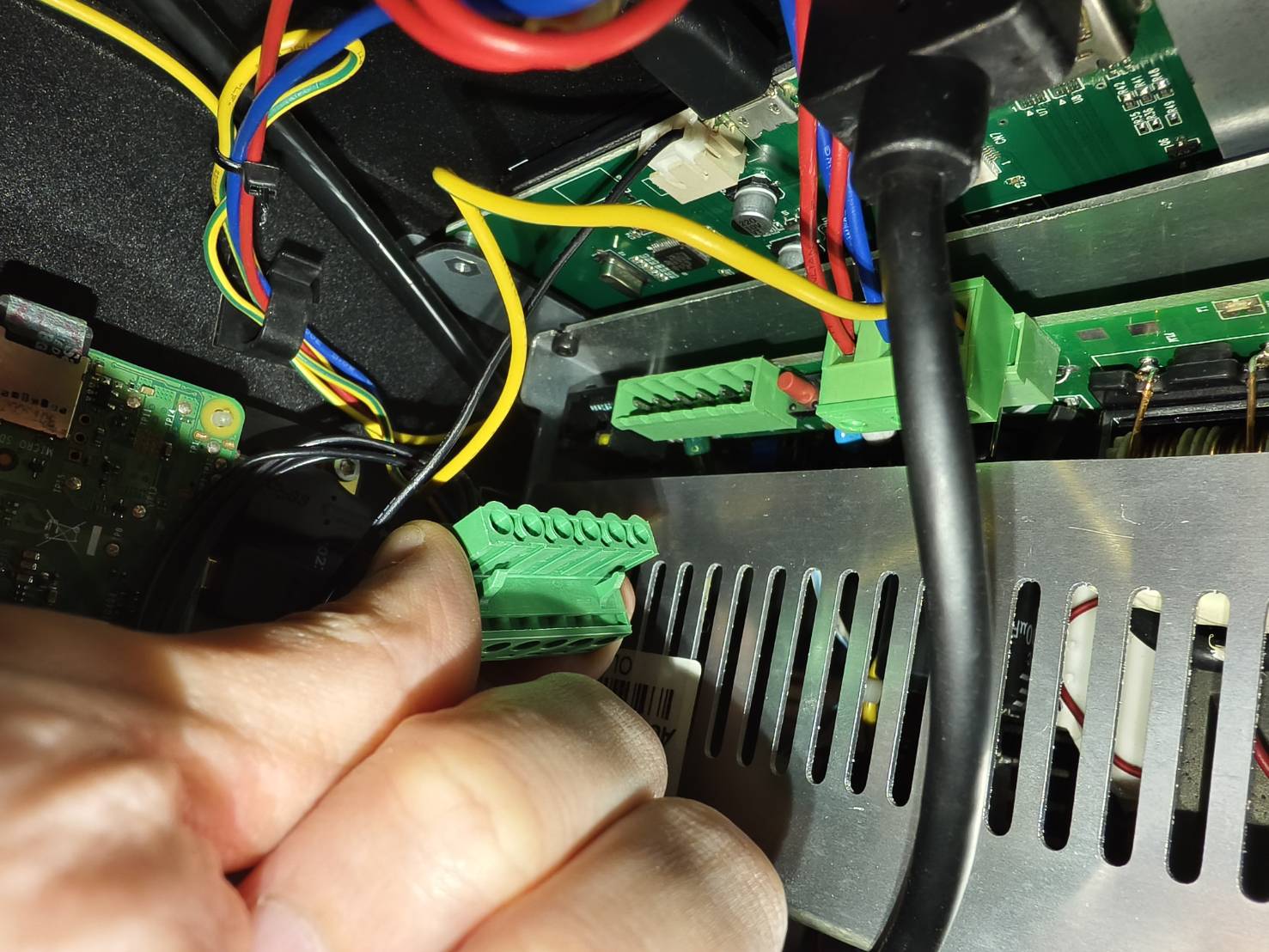

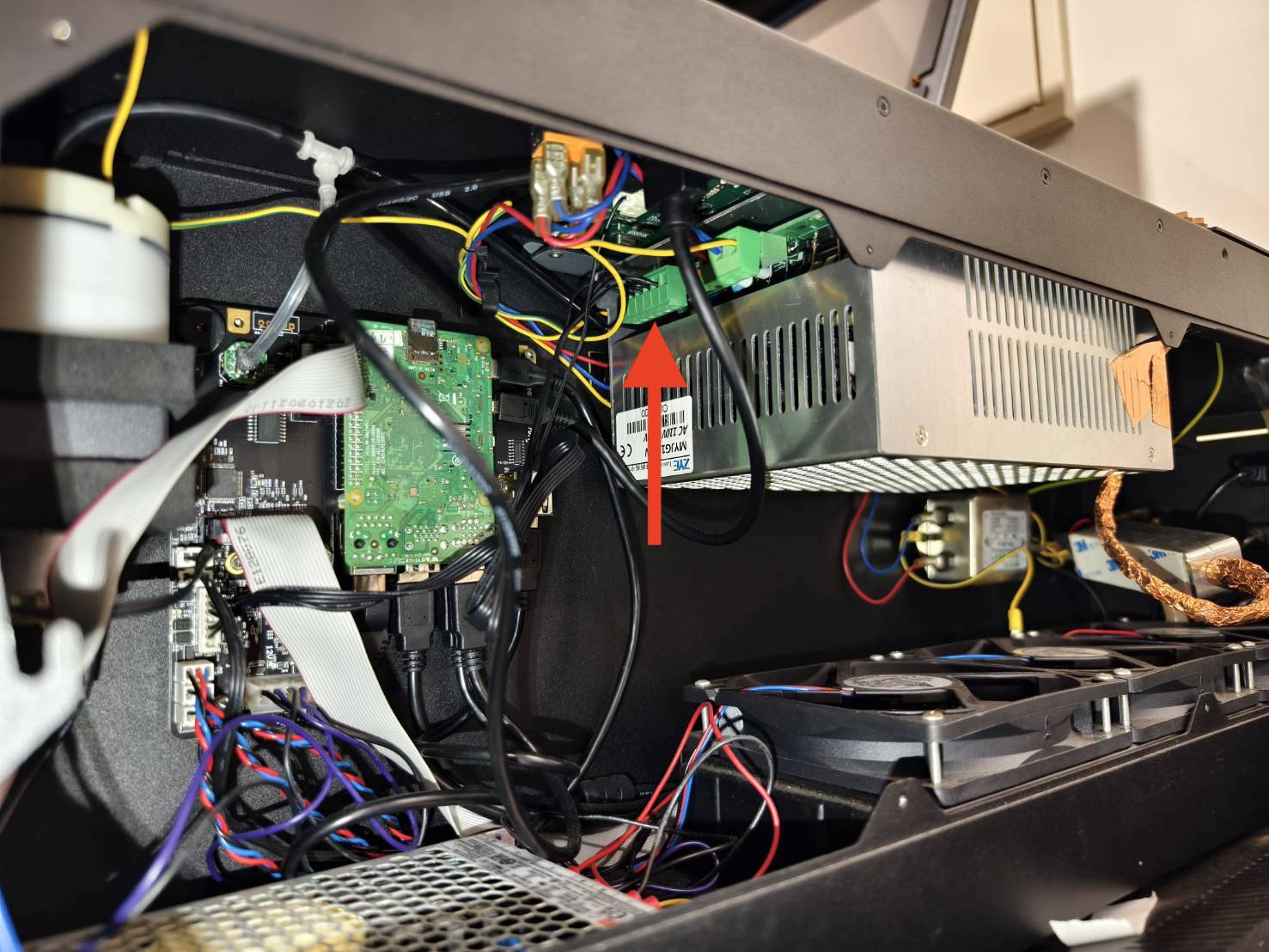

• Irrota laserin ohjauskaapeli laserin virtalähteestä.






• Kun olet irrottanut kaapelin, siirry Vaihe 4.1.

---



Vaihe 4.1

Käytä kumihansikkaita ennen seuraavaa toimenpidettä.

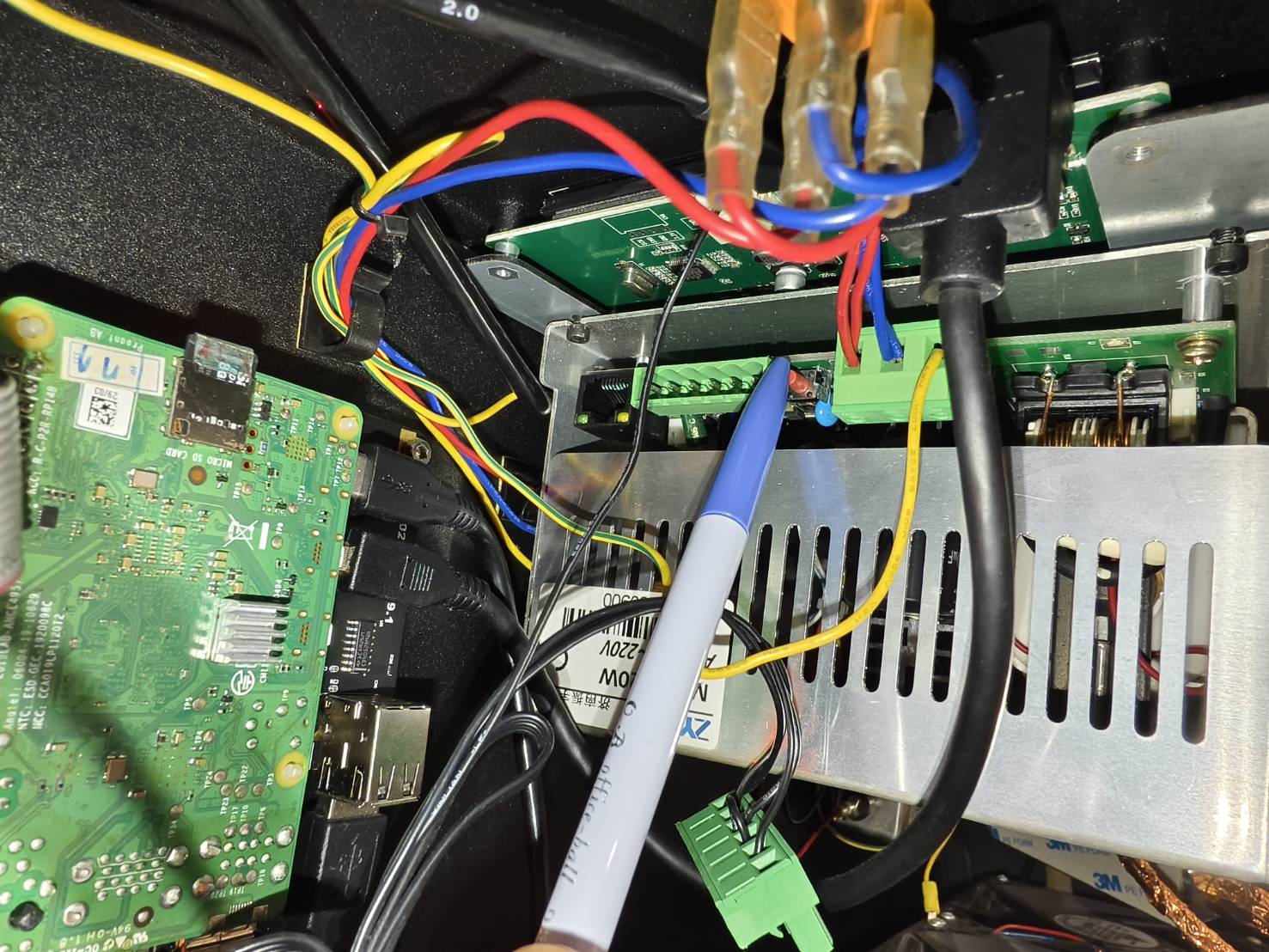

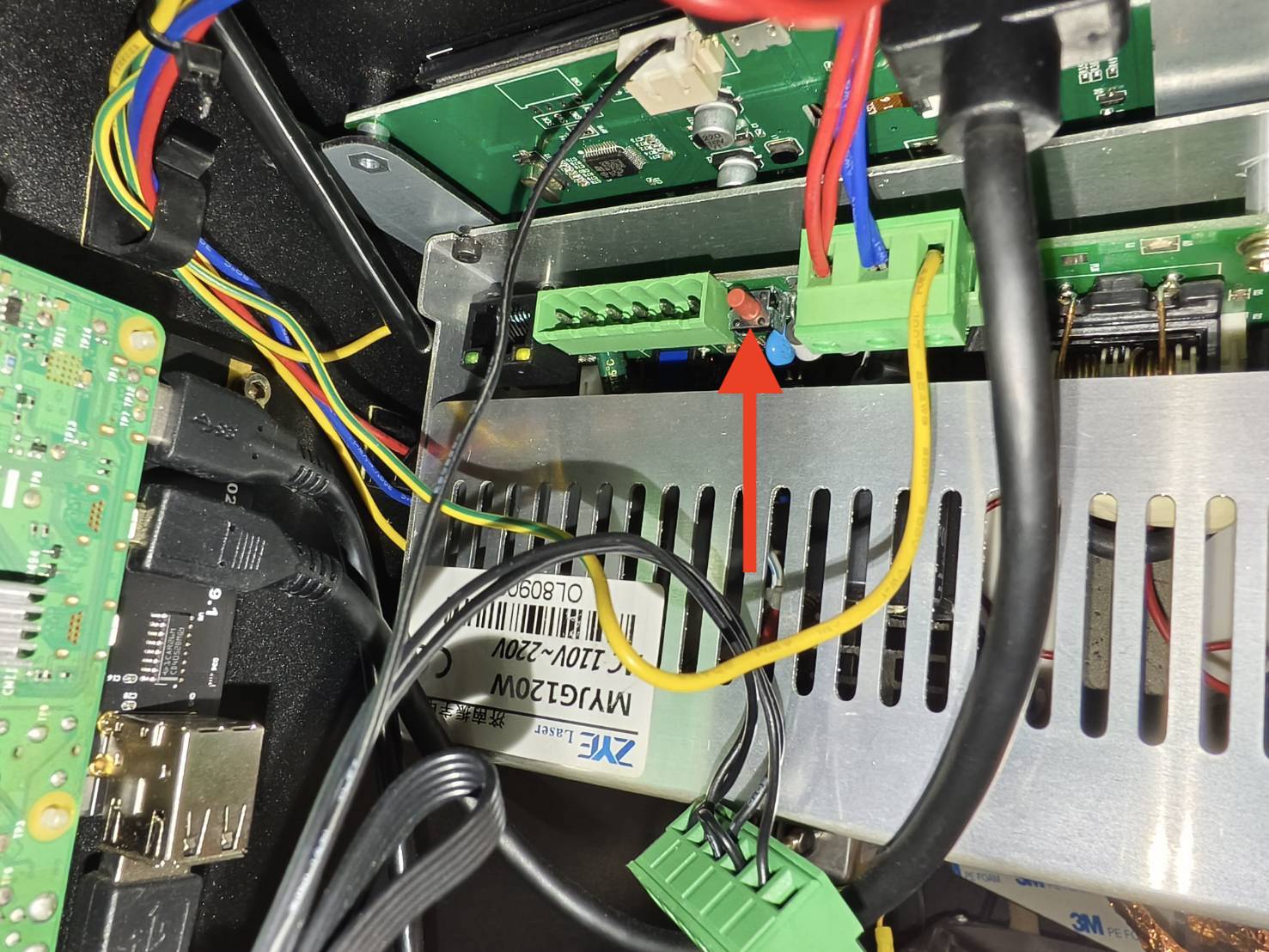

Käynnistä laite. Paina laserin voimapainiketta kahdesti tai pidä sitä painettuna 1-2 sekuntia kynällä tai lyijykynällä ja tarkista laserin ulostulo teipillä.
(Katso esimerkkejä määrittääksesi teipin tuloksen.)



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, siinä on palojälki, ja tulos on hyvä >> Vaihe 5

Siinä on palojälki, mutta tulos on huono >> ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserputkesi on täysin heikentynyt ja se on vaihdettava.

Ei lainkaan palojälkeä >> ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserin virtalähteessä (PSU) on ongelma ja se on vaihdettava Laserputkessa on ongelma ja se on vaihdettava

---



Vaihe 5

• Kytke laserin ohjauskaapeli takaisin.


• Käynnistä laite ja palauta laite tehdasasetuksiin.
  Katso artikkeli, 5-30 Tehdasasetusten palauttaminen.


• Nollauksen jälkeen siirry Vaihe 5.1.

---

Vaihe 5.1

Käytä uutta 2-kerroksista teippiä ja tee 5 pulssia nähdäksesi, onko teipissä palamisjälkiä.
(Katso esimerkkejä määrittääksesi teipin tuloksen.)



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, siinä on palojälki, ja tulos on hyvä >> Ongelma ratkaistu Mahdollinen syy: Laiteohjelmisto-ongelma

Siinä on palojälki, mutta tulos on huono >> Vaihe 6

Ei lainkaan palojälkeä >> ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserin ohjauskaapeli on viallinen Emolevy on viallinen

---

Vaihe 6

• Käytä uutta 2-kerroksista teippiä ja aseta se ensimmäiseen peiliin.


• Nosta tehoa x1.5 ja tee 5 pulssia nähdäksesi, tuleeko polttomerkistä voimakkaampi.
  (Katso esimerkkejä määrittääksesi teipin tuloksen.)




Määritä tuloksesi ja seuraava toimenpide:

Kyllä, siinä on palojälki, ja tulos on hyvä >> Koneesi voi edelleen toimia Ehdotus: Nosta tehoa ja laske nopeutta jokaisessa tehtävässä, kunnes putki heikkenee kokonaan. Mahdollinen syy: Laserputkesi on hieman heikentynyt

Siinä on palojälki, mutta tulos on huono >> ota yhteyttä asiakaspalveluun Mahdollinen syy: Laserputkesi on heikentynyt kokonaan ja se on vaihdettava

---



Ota yhteyttä asiakastukeen

Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videont, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.



---
