Käyttääksesi LightBurnia beamon ohjaamiseen, sinun tulee ladata LightBurn-ohjelmiston virallinen versio. Koska LightBurn on kolmannen osapuolen ohjelmisto, FLUX ei ole vastuussa sen käytöstä aiheutuvista vahingoista.

Beamon laiteohjelmisto on läpäissyt useita testejä, mutta on silti mahdollista, että jotkin LightBurn-ohjelmiston toiminnot eivät ole yhteensopivia laitteen kanssa. Jos yhteensopivuusongelmia ilmenee, noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

Ennen aloitusta

1. Päivitä laiteohjelmisto versioon v4.2.1 tai uudempaan.

- Valitse "MACHINE → Update to the latest Firmware" beamon ohjauspaneelista.
- Voit myös päivittää laiteohjelmiston Beam Studion
kautta. Lataa laiteohjelmisto viralliselta verkkosivustolta. Napsauta sitten "Machine→ Update Firmware" Tämän jälkeen päivitä laitteen laiteohjelmisto valittuun versioon valitsemalla laiteohjelmistotiedosto tietokoneeltasi.

2. Lataa tämä asetustiedosto: beamo_Preset

Huomautus: Tarjoamamme määritystiedosto sisältää GCode- ja Baudinopeus-asetukset. Jos et käytä määritystiedostoa, aseta ne erikseen "Laiteasetukset"-kohdassa. (Katso lisätietoja tästä artikkelista )

LightBurn-asetukset

Voit ladata LightBurnin klikkaamalla tästä.

1. Avaa LightBurn ja napsauta "Laitteet" Laser-välilehdellä Laser .

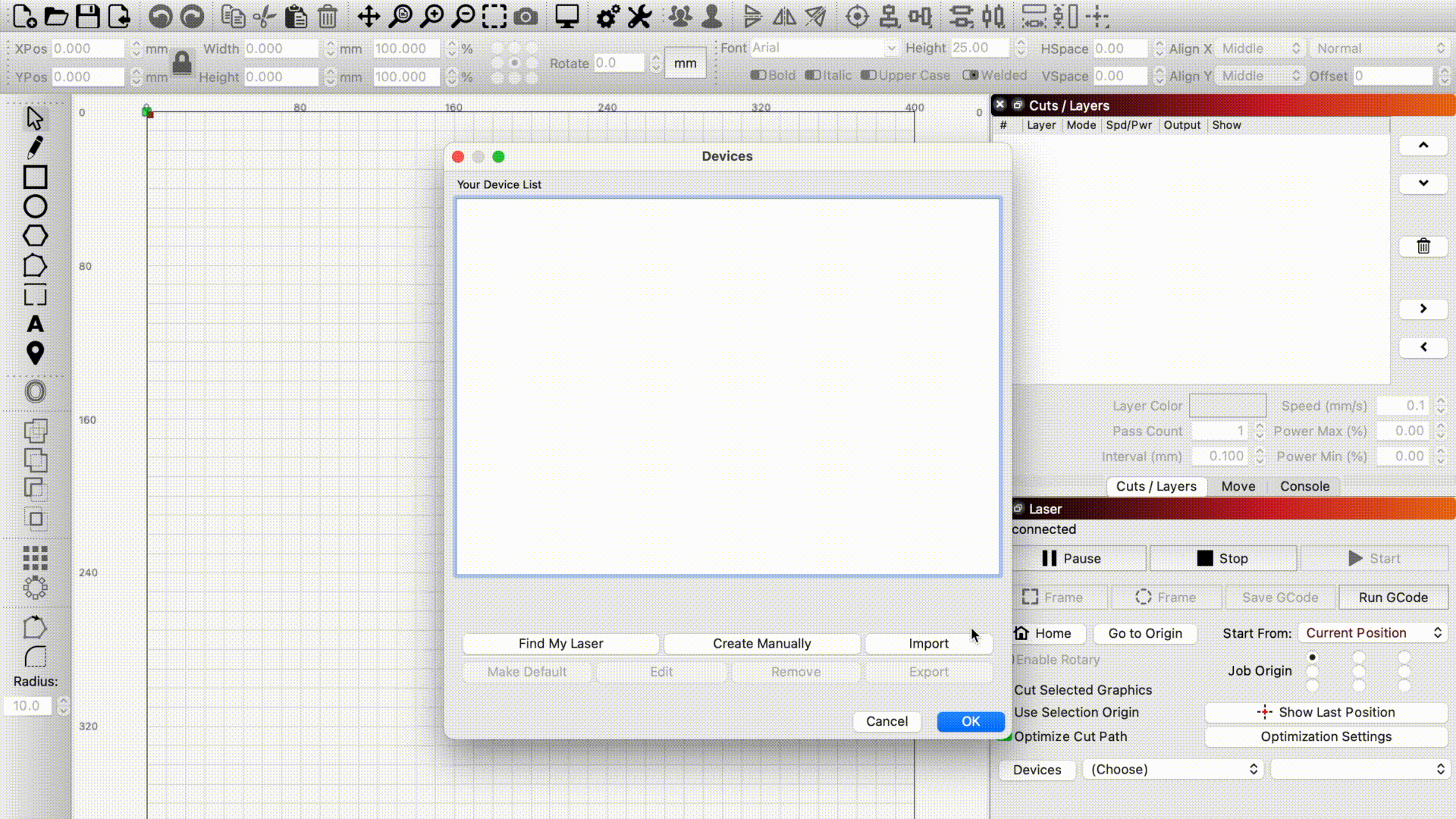

2. Napsauta "Tuo" tuodaksesi lataamasi beamo_Preset tiedoston.

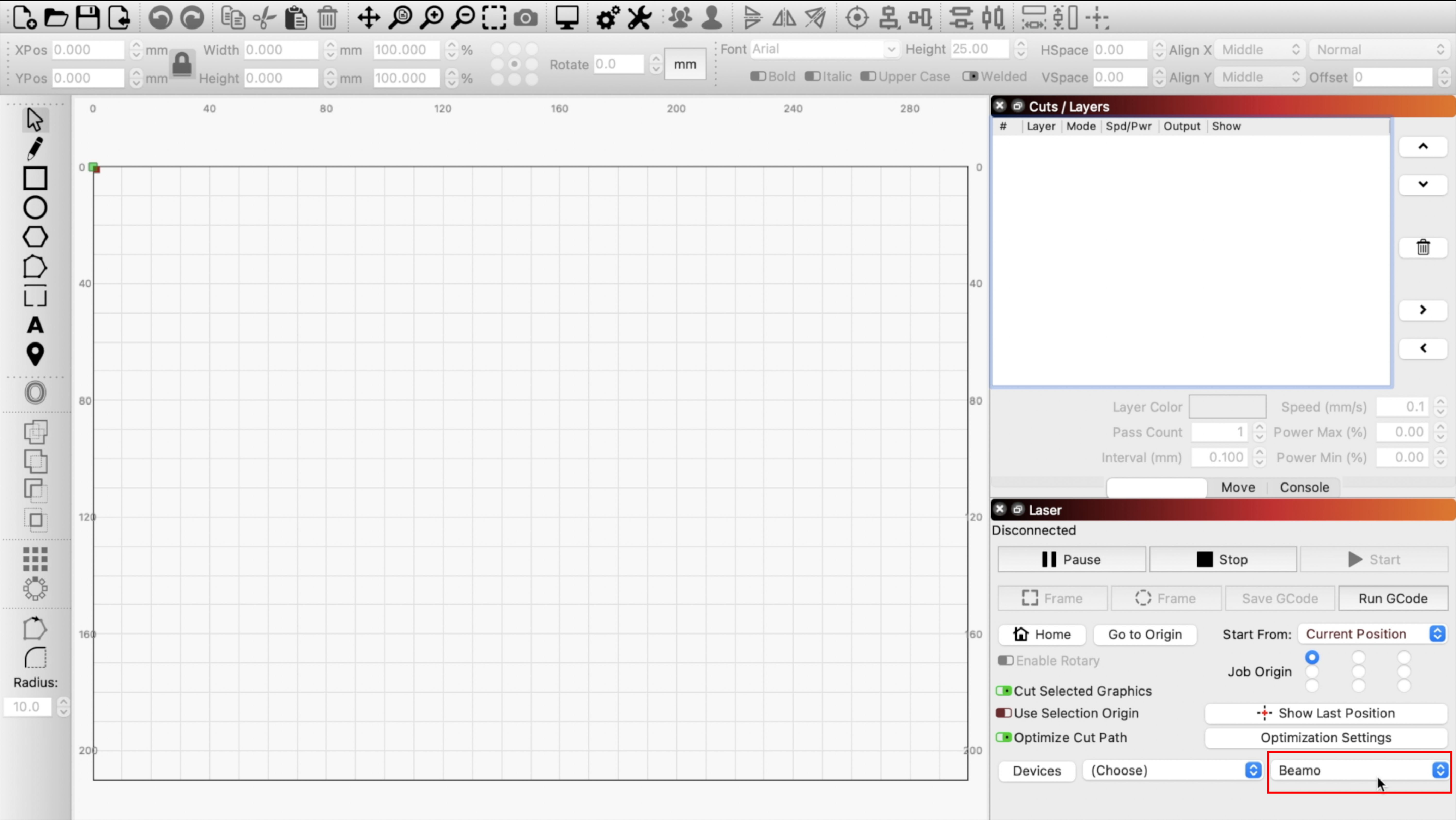

3. Seuraavat laitetiedot näytetään, kun tiedosto on tuotu onnistuneesti.

Yhdistä tietokone laitteeseen LightBurn-siltakaapelilla

1. Kytke LightBurn-kaapeli laitteen sivussa olevaan USB-porttiin.

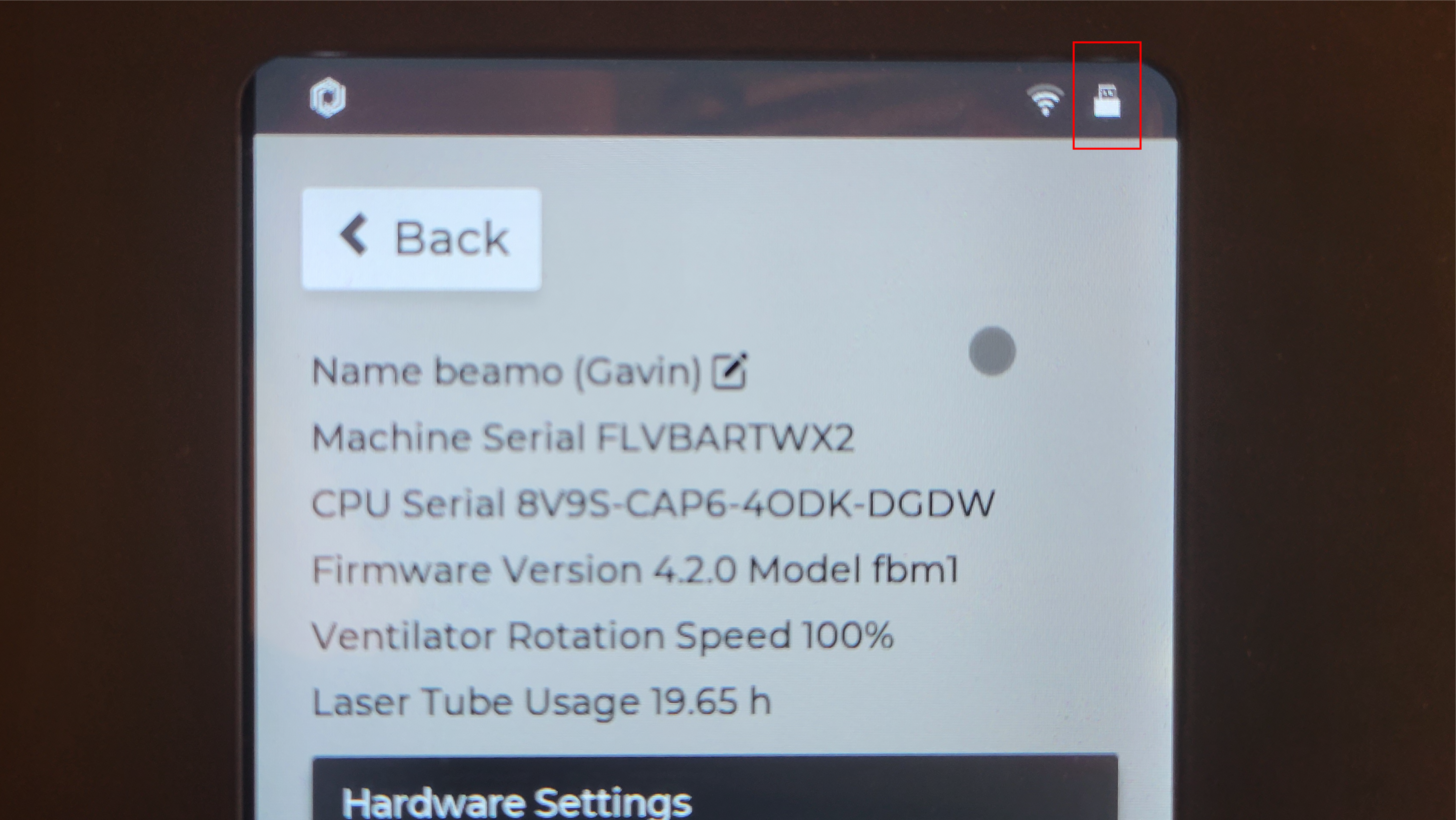

（USB-kuvake ilmestyy laitteen paneelin oikeaan yläkulmaan merkiksi onnistuneesta yhteydestä.)

2. Kytke LightBurn-siltakaapelin toinen pää tietokoneeseen.

3. Valitse oikea USB-portin nimi. Väärän portin valitseminen johtaa yhteyden epäonnistumiseen. Saatat joutua kokeilemaan eri portteja. Jos yhteys onnistuu, seuraavat tiedot näkyvät Konsoli-välilehdellä.

Kotiutustesti

Jos tietokone on onnistuneesti yhdistetty laitteeseen, laite aloittaa kotiutuksen automaattisesti. Jos ei, napsauta kotiutuspainiketta tarkistaaksesi, toimiiko kotiutustoiminto.

Aloita käyttö

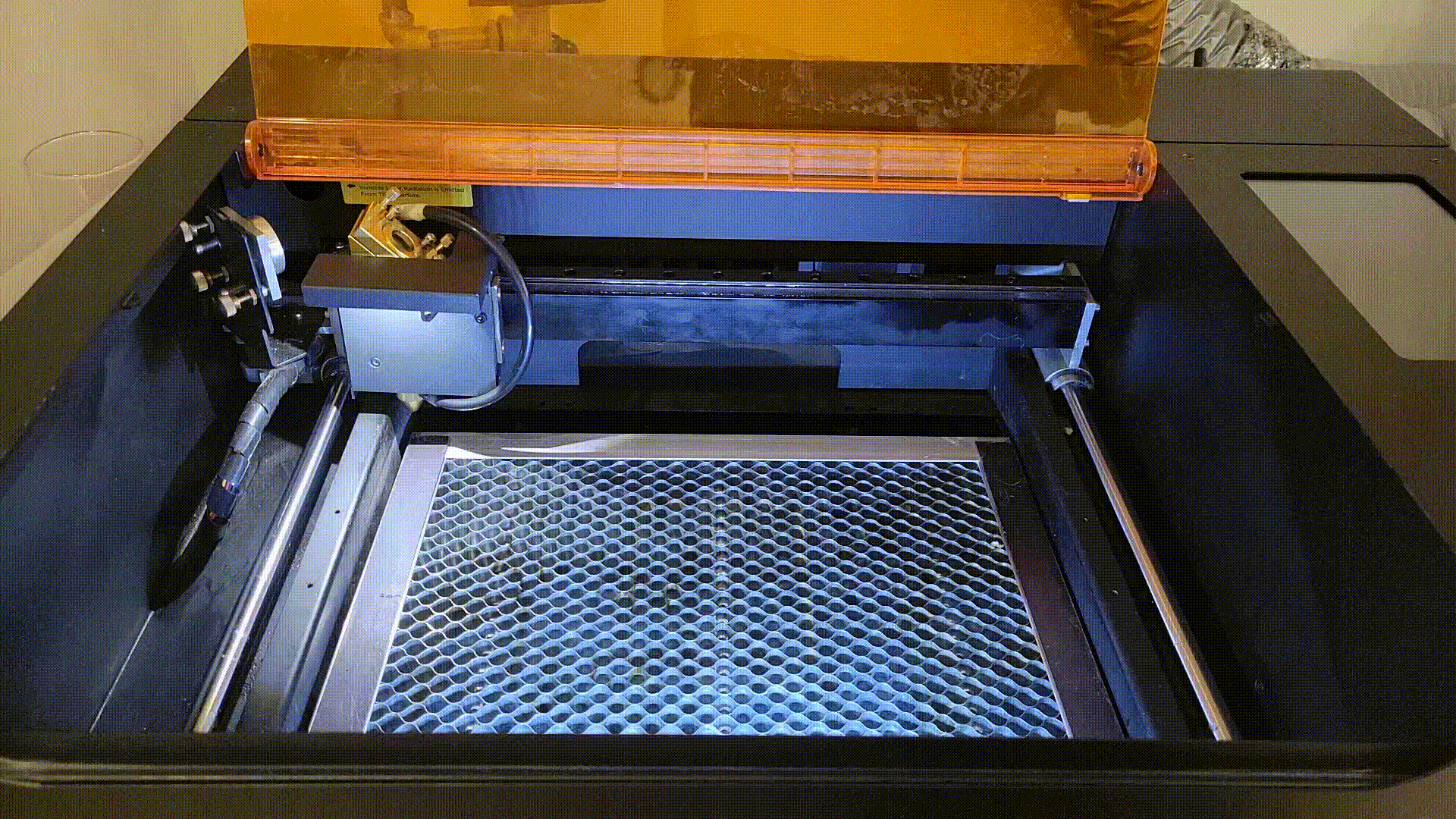

1. Aseta materiaali laitteen sisälle

2. Tarkentaminen

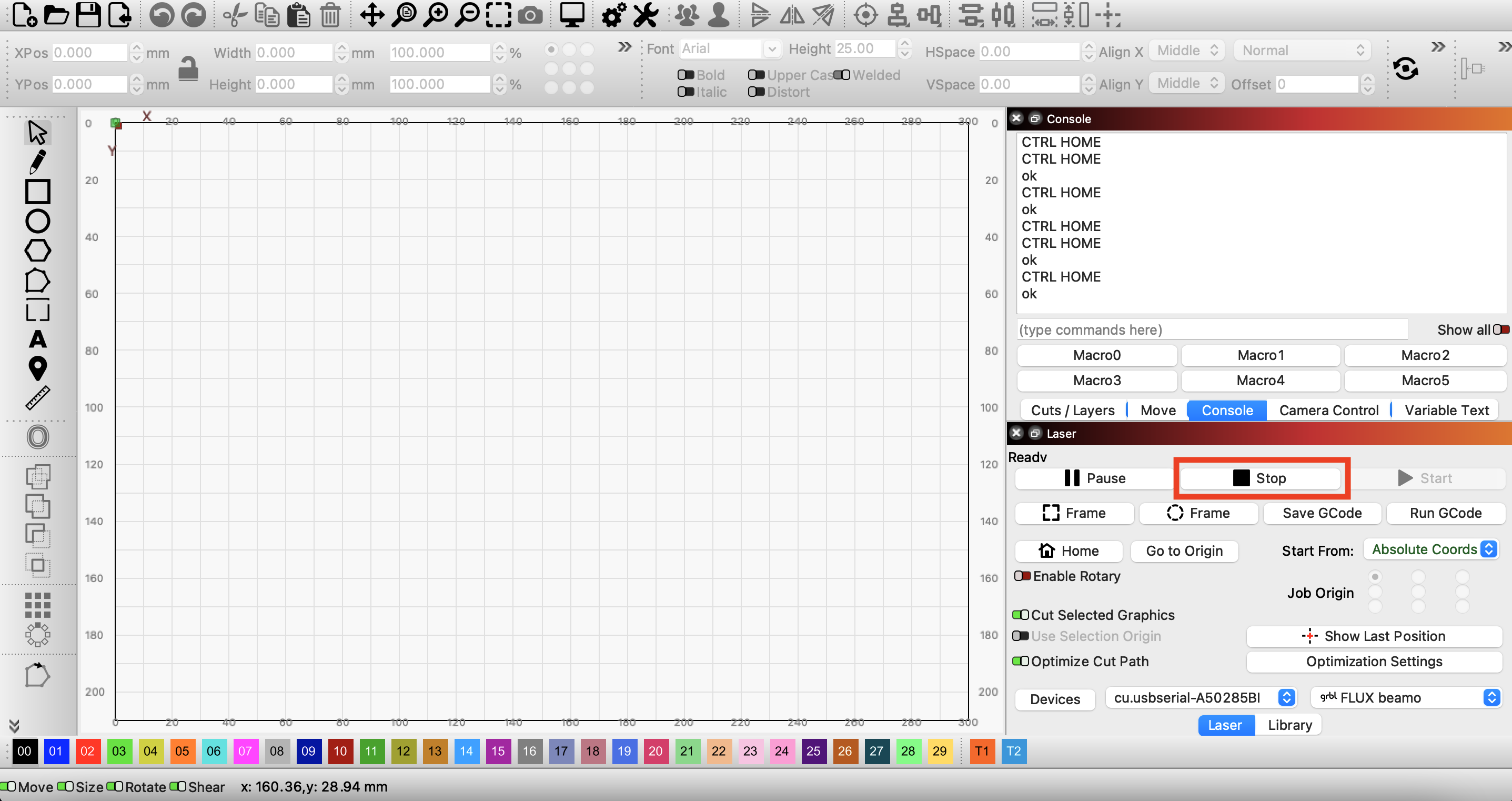

- Napsauta "Pysäytä" -painiketta "Laser" -paneelissa vapauttaaksesi moottorin.

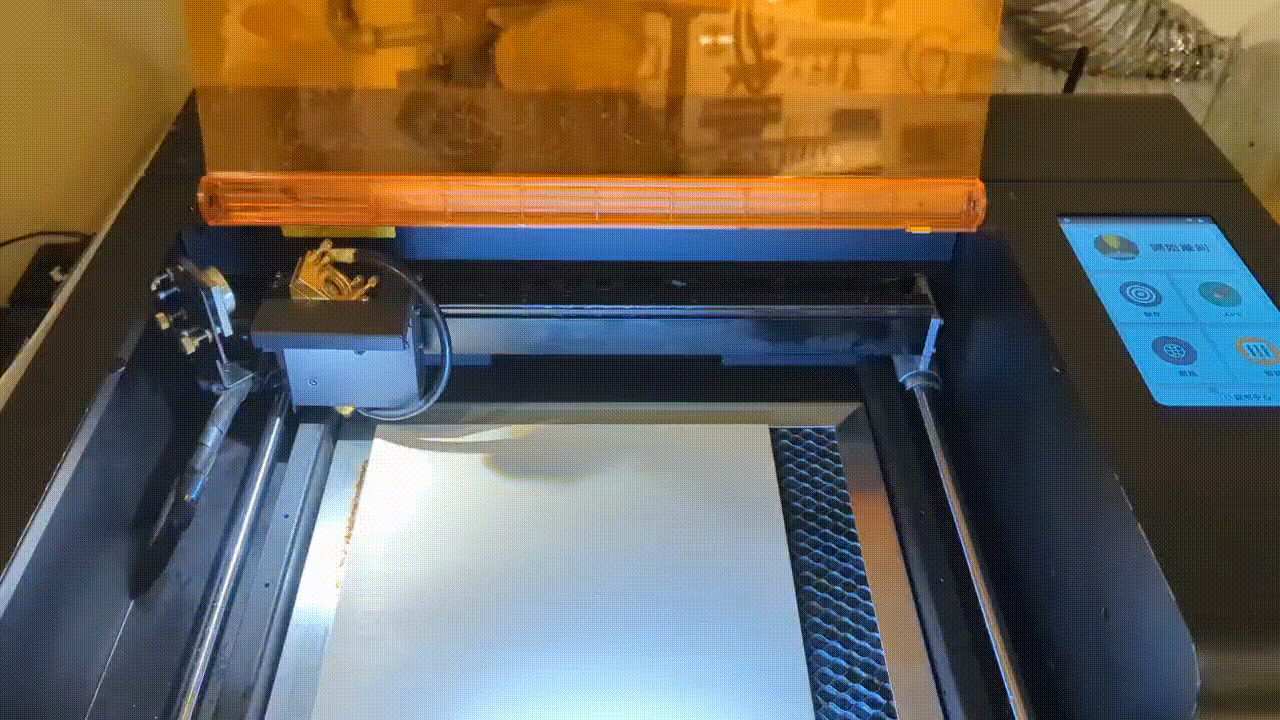

- Siirrä laserpää materiaalin yläpuolelle.

- Säädä tarkennus
beamossa on kaksi tapaa säätää tarkennusta riippuen siitä, onko kyseessä vakiomalli vai automaattitarkennuksella varustettu malli. Noudata tästä artikkelista käyttääksesi. (Varmista, että tarkennusetäisyys on asetettu oikein ennen jokaista kaiverrus- tai leikkaustoimenpidettä.)

Huomio:

• Varmista, että laite vapauttaa moottorin automaattisesti 3 minuutin kuluessa LightBurn-ohjauksesta. Jos moottori on lukittuna pitkään, se voi vahingoittaa laitetta. (Napsauta "Pysäytä" -painiketta "Laser" -paneelia vapauttaaksesi moottorin)
• Moottorin vapauttamisen jälkeen, jos olet liikuttanut laserpäätä, muista painaa "Koti"-painiketta palauttaaksesi sijainnin ennen työn lähettämistä. Muuten on olemassa törmäysvaara.

3. Tuo tiedosto LightBurniin

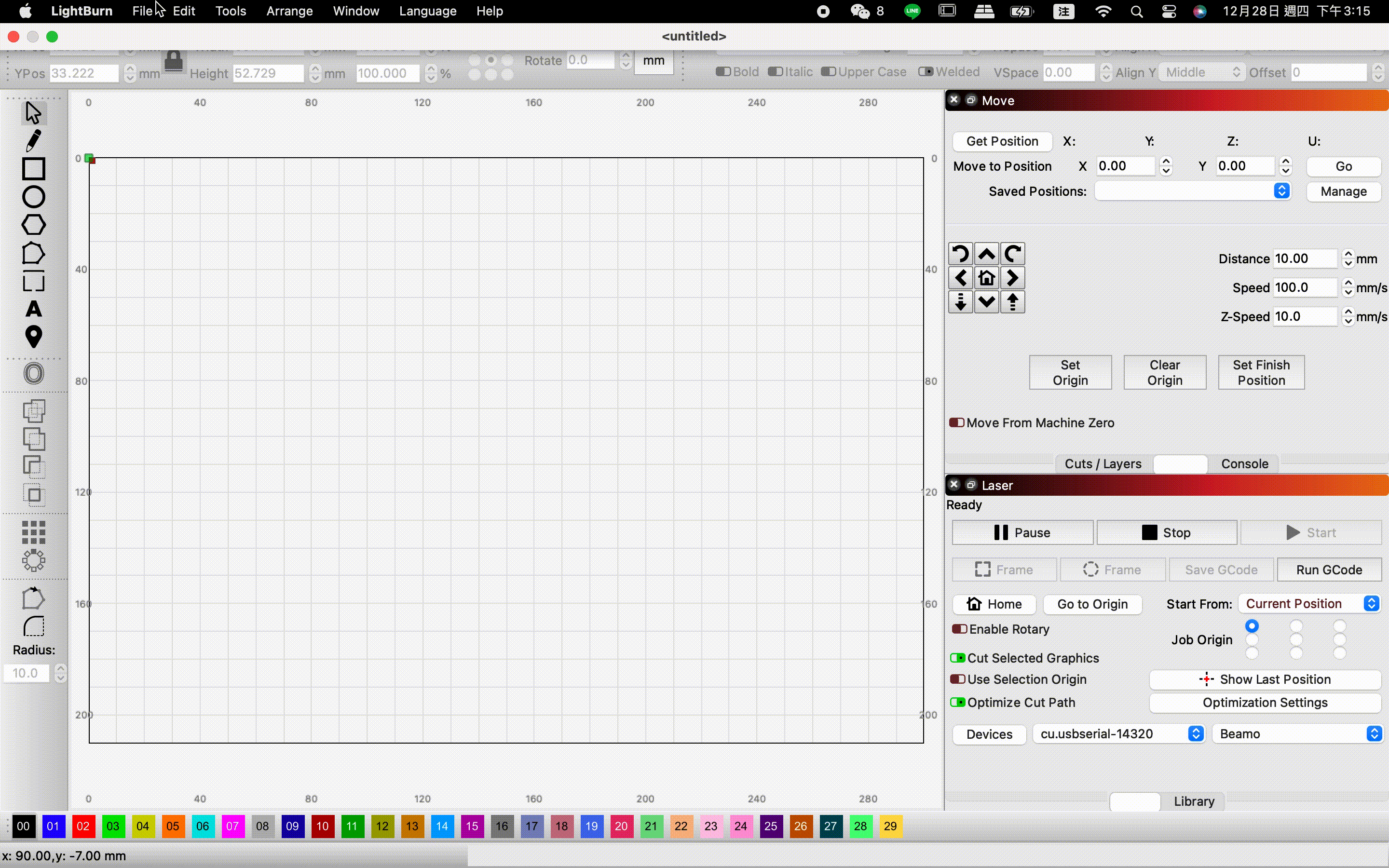

Napsauta yllä olevaa kuvaketta tuodaksesi tiedoston tai vedä ja pudota tiedosto suoraan työalueelle.

4. Aseta parametrit

Napsauta kuviota tai tasoa ja aseta parametrit Leikkaukset / Tasot .

5. Ota "Yliskannaus"-tehoste käyttöön

- Jos taso on asetettu "Täyttö, Täyttö + viiva, Kuva tai Siirtymätäyttö" -tilaan, suosittelemme avaamaan "Yliskannaus" -toiminnon.

- Kaksoisnapsauta tasoa päästäksesi "Leikkausasetusten muokkaimeen". Ota Yliskannaus-toiminto käyttöön ja syötä prosenttiosuus.

Huomaa: Parametriasetukset vaihtelevat nopeuden ja materiaalin mukaan. Katso "Suositellut materiaaliparametrien asetukset" tämän artikkelin lopusta.

6. Aseta aloitusasema

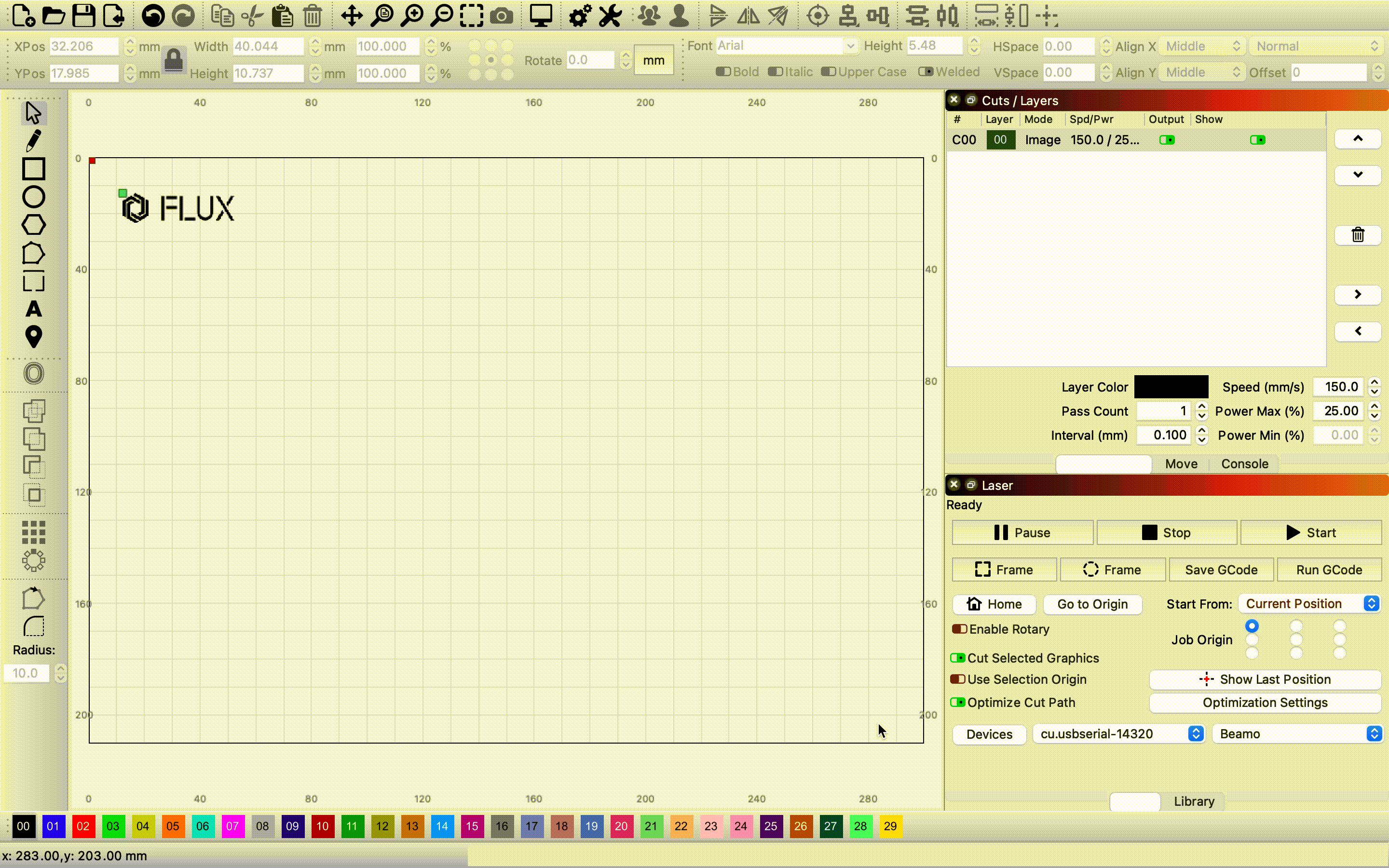

Valitse "Absoluuttiset koordinaatit" pudotusvalikosta "Aloita kohdasta" Laser-välilehdellä Laser .

Huomaa: "Absoluuttisten koordinaattien" toiminta on hyvin samankaltainen kuin Beam Studionssa, joten suosittelemme sitä erityisesti käyttäjille, joilla on kokemusta Beam Studionn käytöstä.

Absoluuttiset koordinaatit

Näkemäsi päämuokkausikkuna vastaa koneesi työskentelyaluetta. Kaikki, mitä sijoitat tälle alueelle, leikataan vastaavassa kohdassa koneellasi.

7. Napsauta "Koti" Laser-paneelissa.

Moottorin vapauttamisen jälkeen, jos olet liikuttanut laserpäätä, muista painaa "Koti"-painiketta palauttaaksesi sijainnin ennen työn lähettämistä. Muuten on olemassa törmäysvaara.

8. Esikatsele työalue

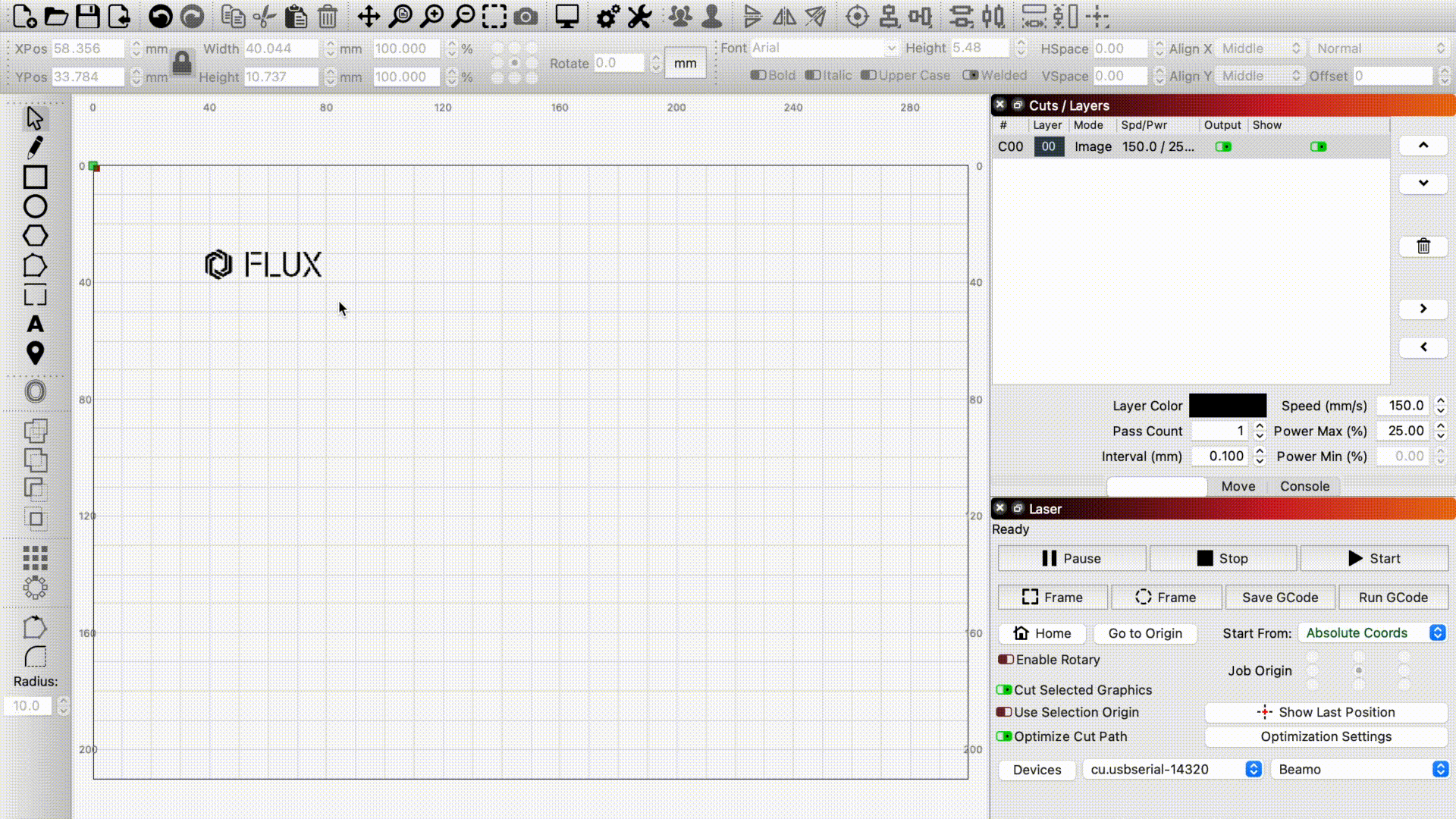

Valitse esikatseltava kuva ja napsauta "Frame" nähdäksesi, kaiverretaanko kuvio odotettuun kohtaan.

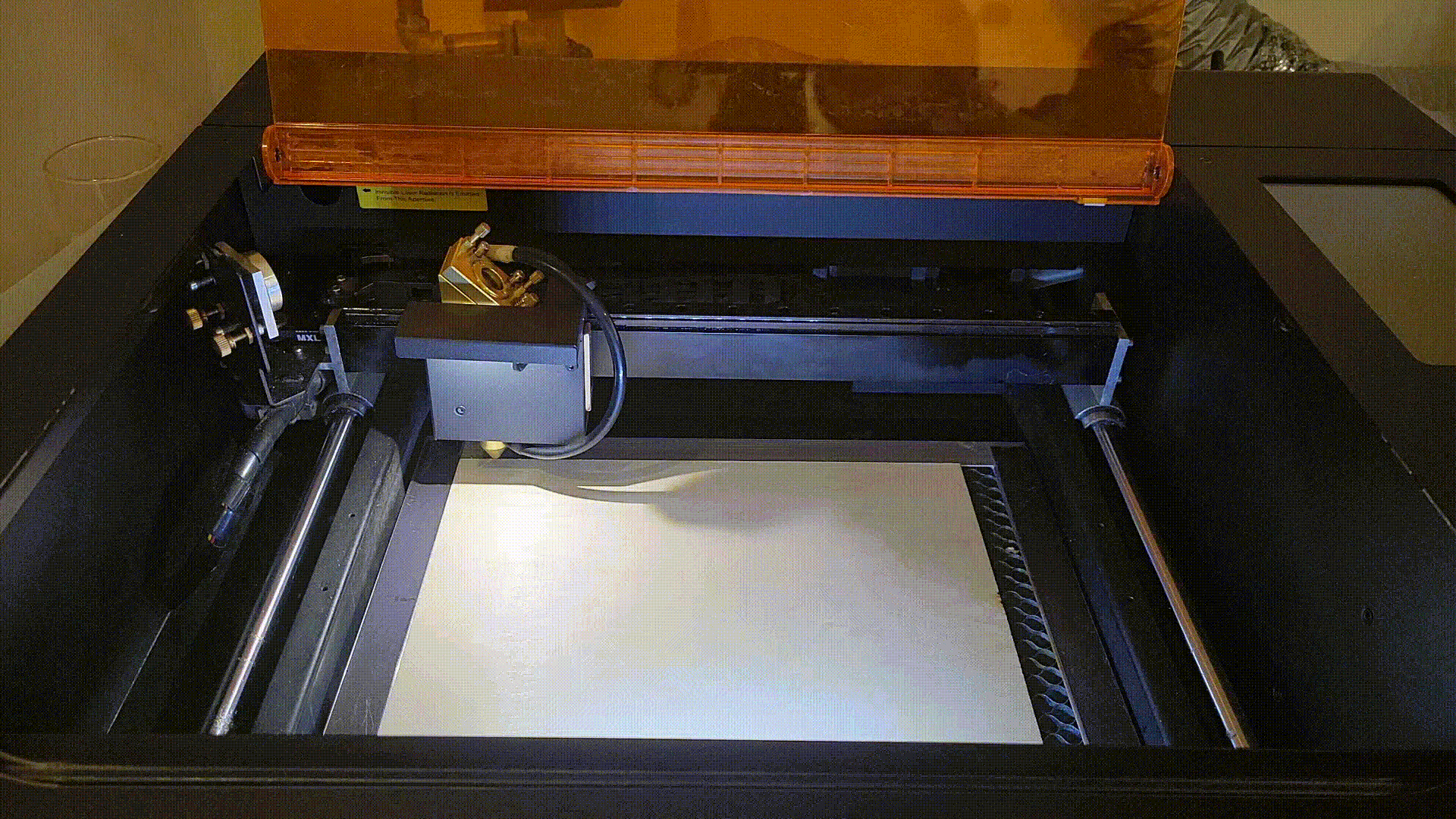

9. Sulje ovi

10. Napsauta "Koti" ja lähetä työ

Valitse kuva ja napsauta "Start" Laser-välilehdellä Laser -välilehteä lähettääksesi työn.

Huomio: Kaapelin irrottaminen projektin ollessa käynnissä keskeyttää toiminnan. Varmista, että kaapeli on kunnolla kiinni työn suorituksen aikana.

11. Kaiverrustulokset

Huomautus: Jos kaiverrustulos on epätarkka, epäselvä tai väriltään vaalea, tarkista, onko laserpää tarkennettu oikein.

____________________________________________________________________________________

Absoluuttisten koordinaattien lisäksi on muitakin tapoja määrittää LightBurnille, miten kuvio sijoitetaan laitteen työalueelle.

Nykyinen sijainti

Työ leikkaa/kaivertaa laserpään nykyisen sijainnin perusteella.

Työn aloituspiste

Asetus "Työn aloituspiste" kertoo LightBurnille, kuinka työ sijoitetaan suhteessa laseriin.

(Päämuokkausikkunassa näkyvä vihreä "Työn alkupiste" -ilmaisin siirtyy, kun muutat asetuksia.)

____________________________________________________________________________________

Suositellut materiaaliparametrit

beamo

____________________________________________________________________________________

Pyörivä kaiverrus

Noudata ohjeita LightBurn Bridge -kaapeli - beamo Rotary Module 1.0 käyttääksesi.
