Beambox II - Remplacement de la carte RK

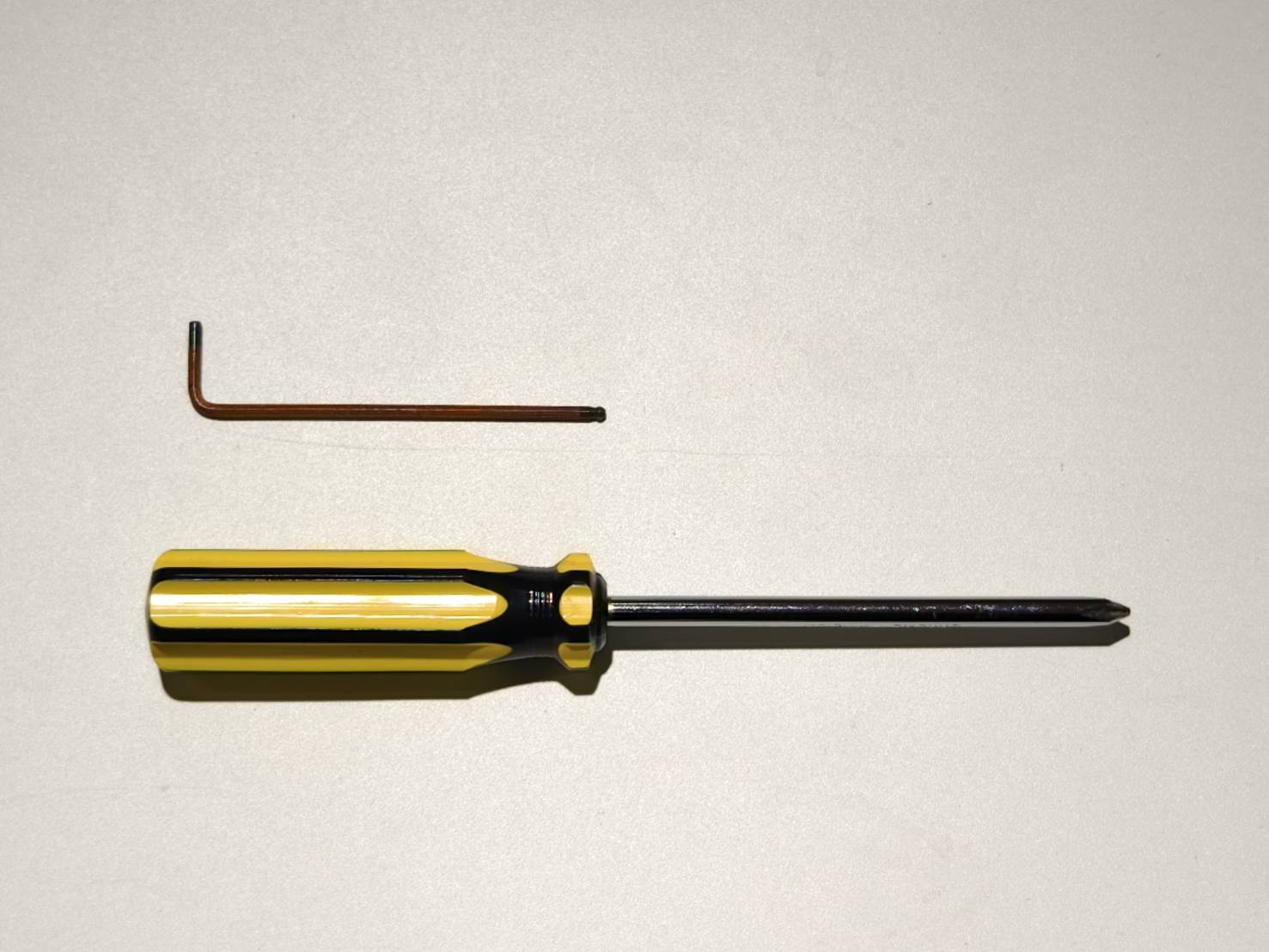

Outils

Étape 1

Téléchargez les données d'étalonnage de la caméra à l'aide de Beam Studio.

⚠︎ Si votre machine ne démarre pas normalement ou ne se connecte pas à l'ordinateur, veuillez contacter le service client pour obtenir les données.

1. Mettez à jour Beam Studio vers la version 2.4.5 ou ultérieure.

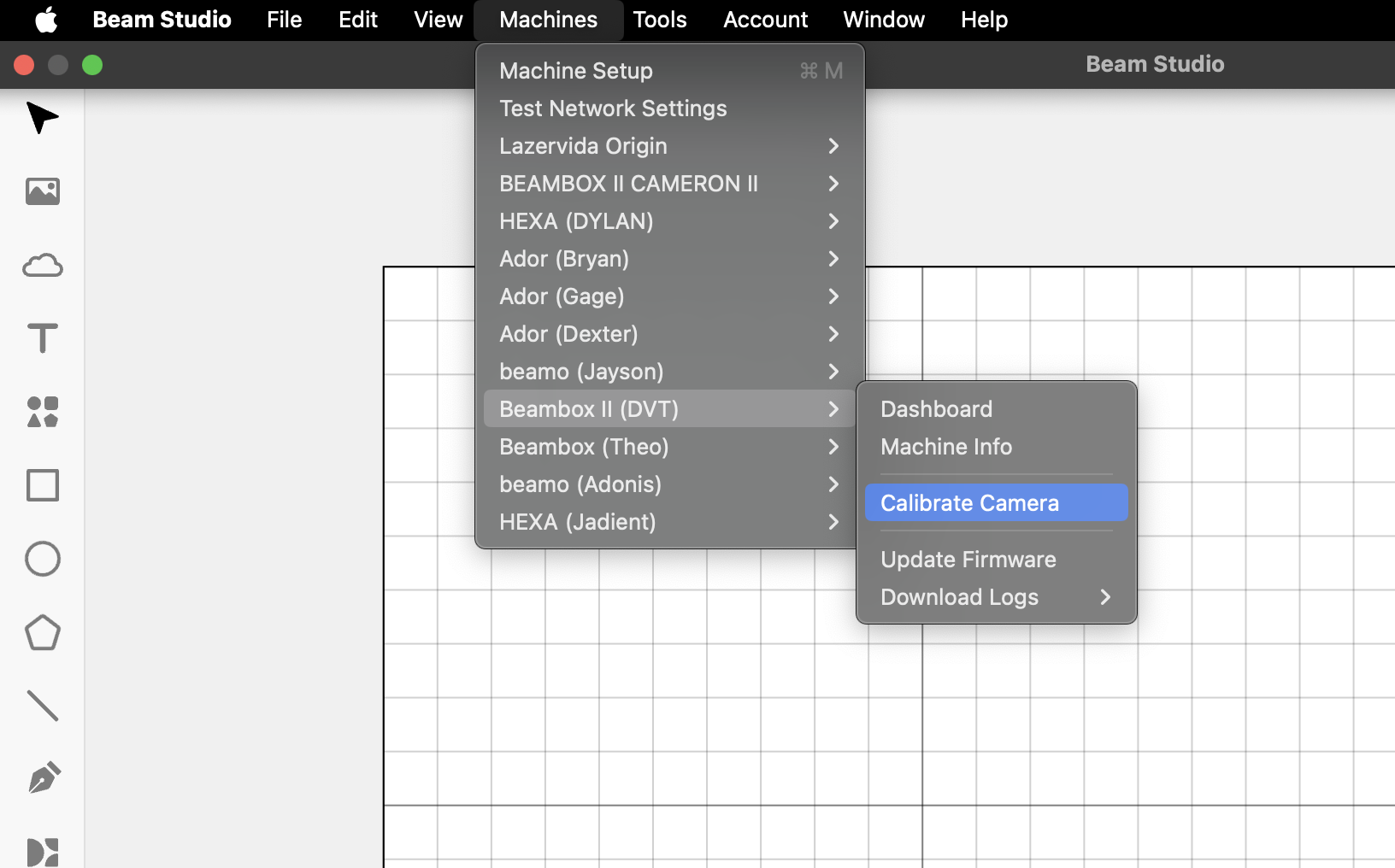

2. Sélectionnez "Machine → Nom de la machine → Données d'étalonnage de la caméra → Télécharger les données."

Le fichier téléchargé sera au format .zip et nommé d'après le nom de votre machine.
Par exemple, Beambox II (Timothy).zip.

Étape 2

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 3

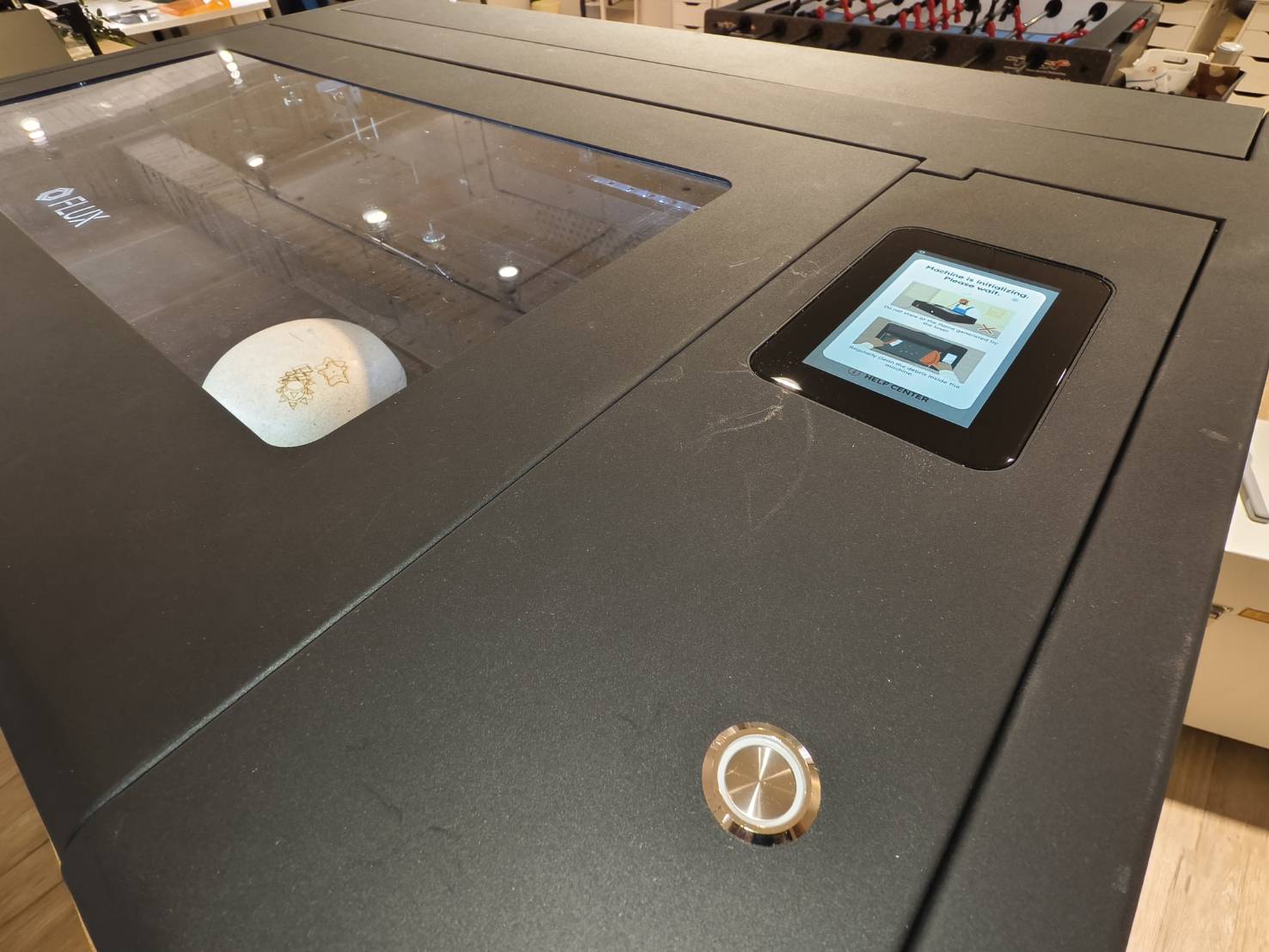

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

• Utilisez un tournevis cruciforme pour retirer le couvercle.



Étape 4

• Débranchez le câble USB-C et retirez les quatre vis à l'aide d'une clé Allen de 2,5 mm.



Étape 5

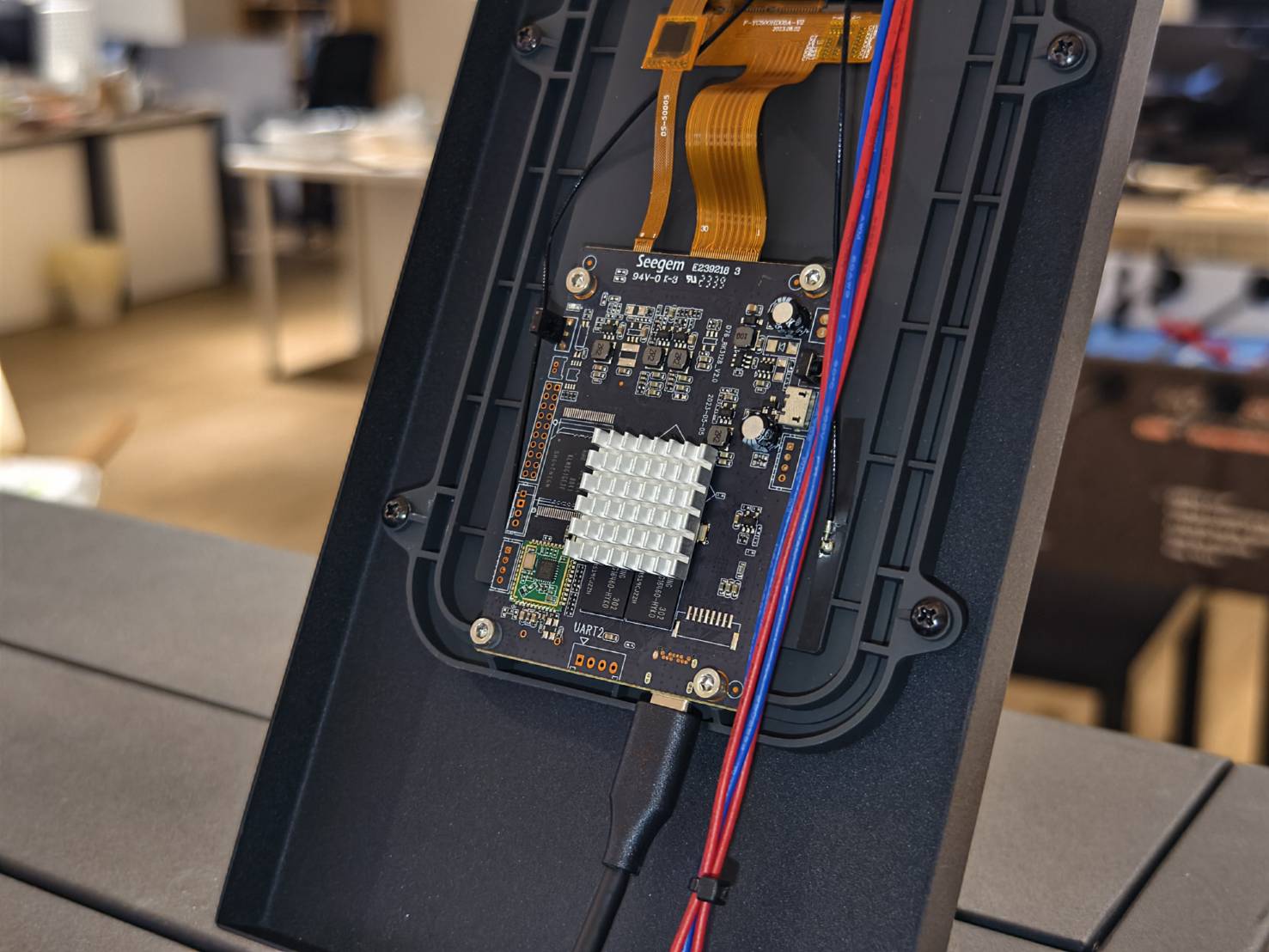

Déconnectez les câbles des écrans plats et l'antenne Wi-Fi de la carte RK.
(Si votre machine ne possède pas de fil noir Wi-Fi, vous pouvez ignorer cette partie)
La carte RK peut alors être entièrement retirée.

Étape 6

Connectez les câbles et l'antenne Wi-Fi à la nouvelle carte RK.
(Si votre machine ne possède pas de fil noir Wi-Fi, vous pouvez ignorer cette partie)

Étape 7

Vissez la nouvelle carte et rebranchez le câble USB-C.

Étape 8

Fermez le capot latéral et serrez la vis.

Étape 9

Mettez la machine sous tension.

Étape 10

Lancez Beam Studio version 2.4.5 ou supérieure et sélectionnez "Machine → Nom de la machine → Données de calibration de la caméra → Téléverser les données → Choisir le fichier téléchargé dans Étape 1."

⚠︎ Si vous n'avez pas téléchargé les données, si elles sont perdues ou corrompues, veuillez effectuer calibration avancée de la caméra.

Étape 11

Veuillez calibrer la caméra à nouveau pour obtenir un aperçu correct.

#FIN
