Beambox II - Remplacement du bouton d'arrêt d'urgence

FLUX Support Team

6 juin 2025 09:35
Mise à jour

Outils

1	Pince
2	Tournevis cruciforme

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

Utilisez un tournevis cruciforme pour retirer le capot.

Étape 3

Retirez la bague filetée du bouton d'arrêt d'urgence.

Étape 4

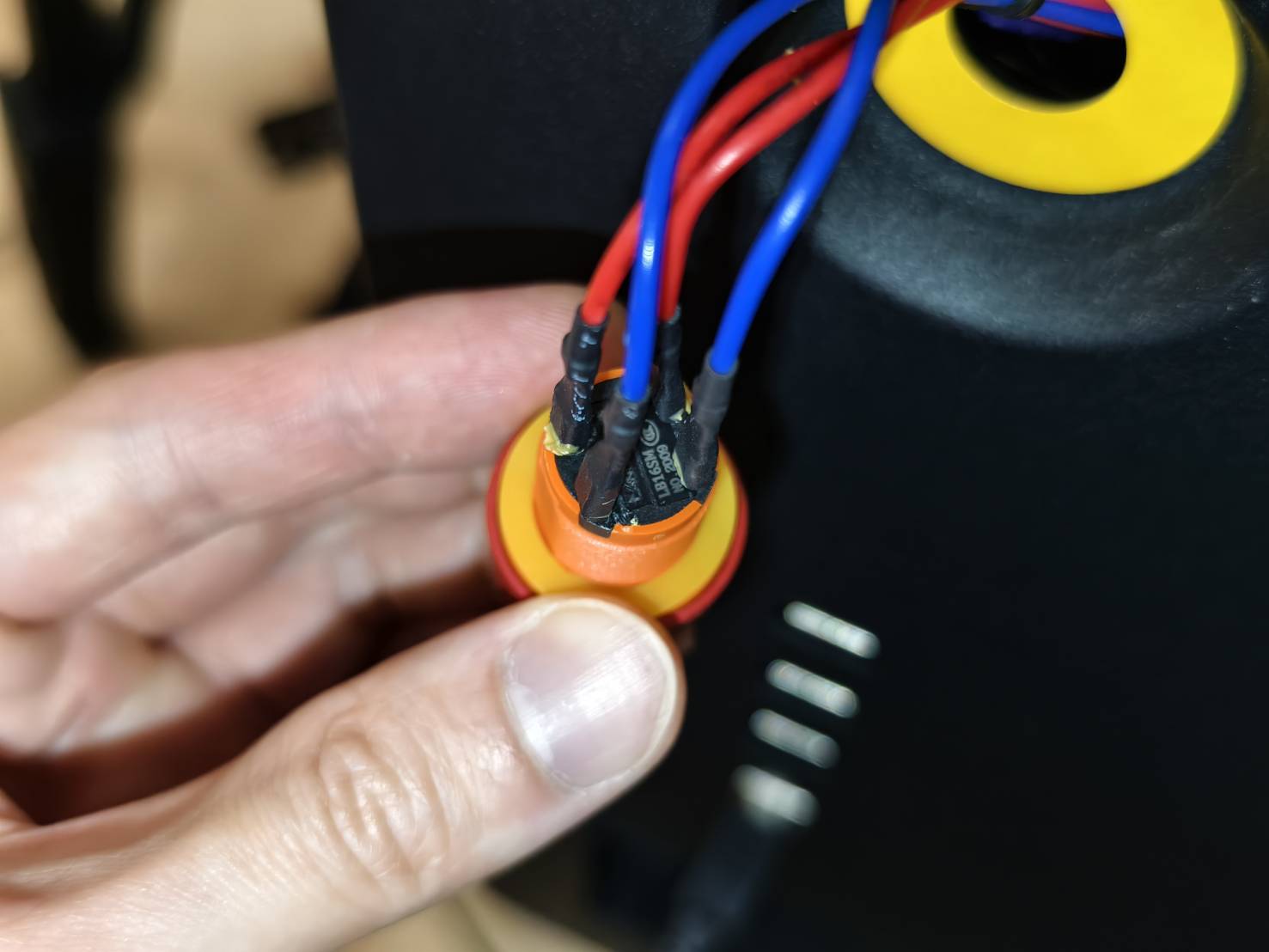

Prenez des photos pour mémoriser la position correcte des fils avant le recâblage.

Étape 5

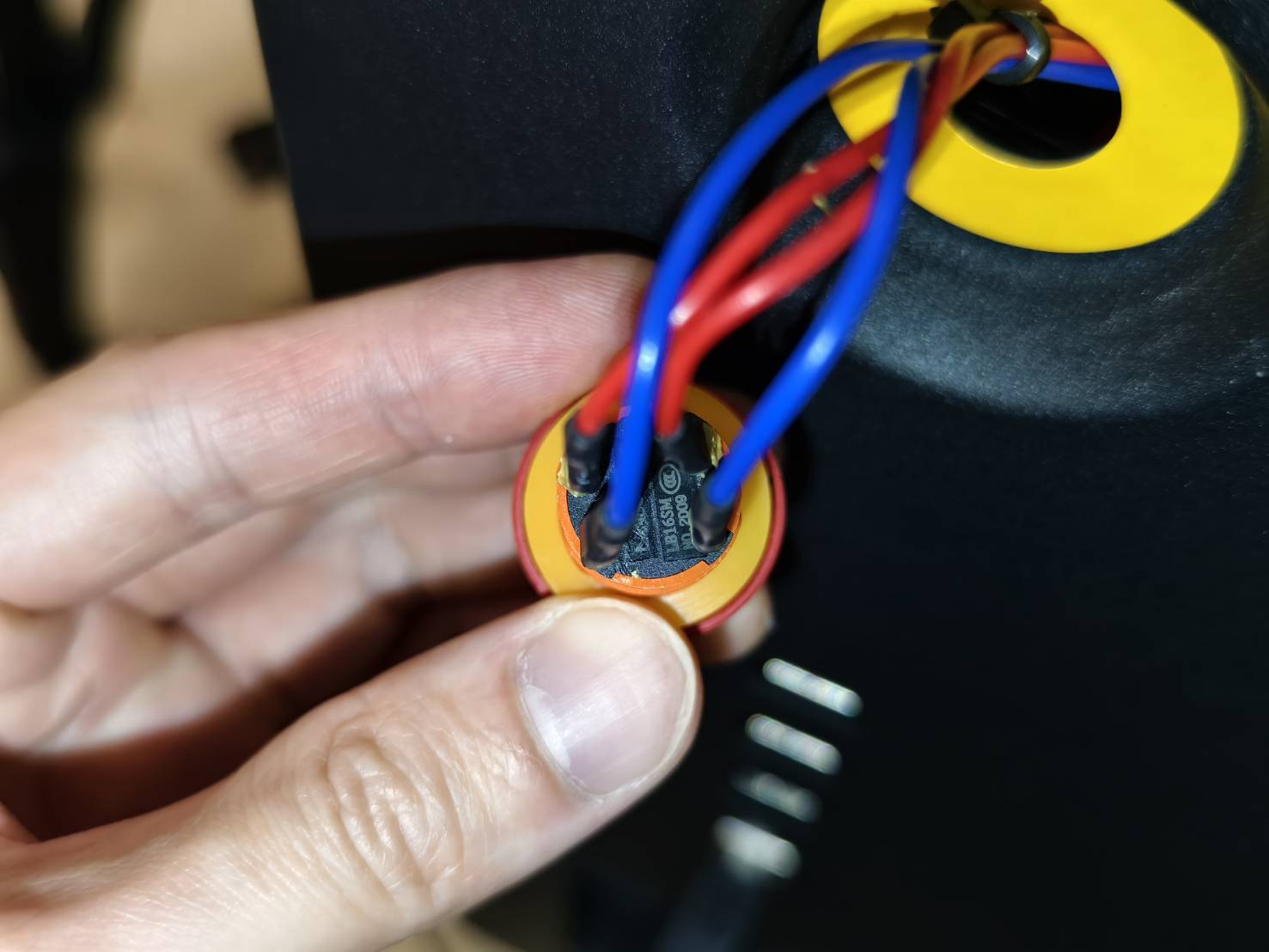

Déconnectez les fils du bouton.

Étape 6

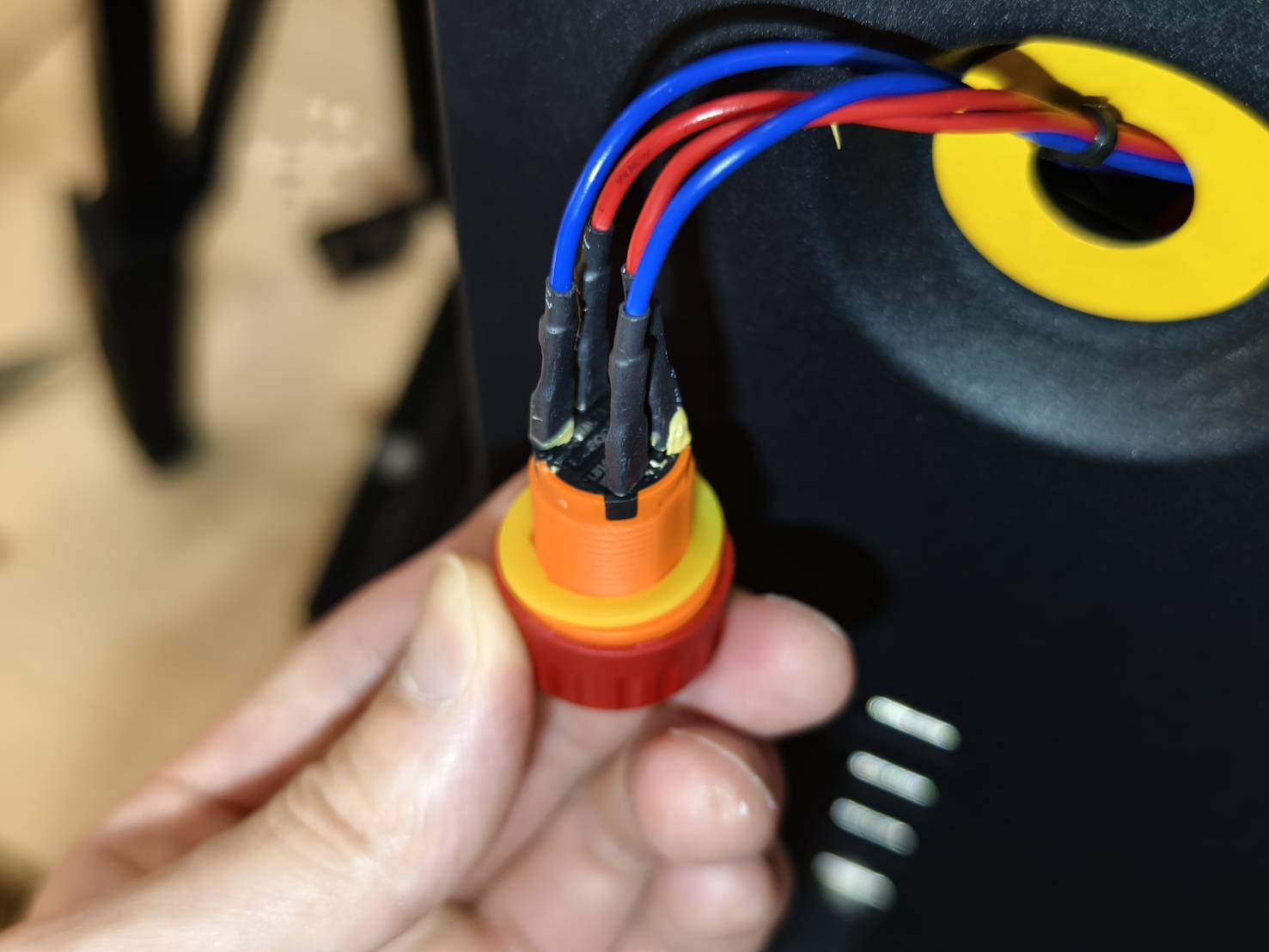

Reconnectez les fils au nouveau bouton. Assurez-vous que la position des fils est correcte.

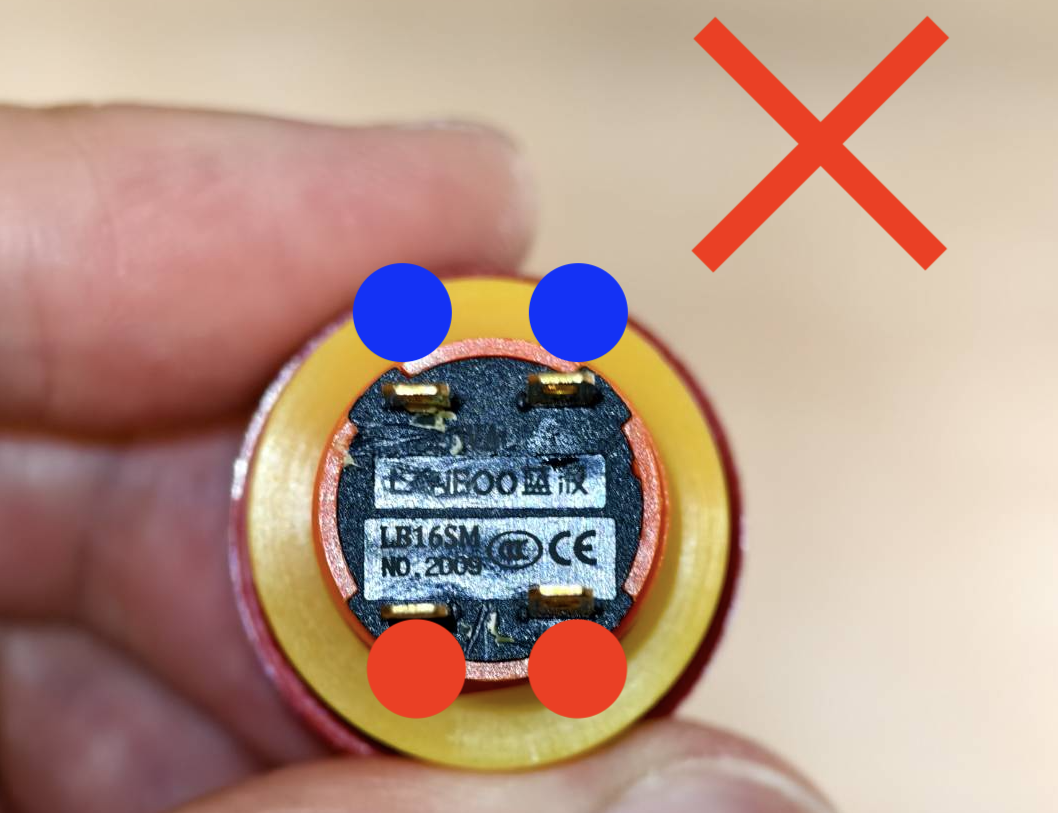

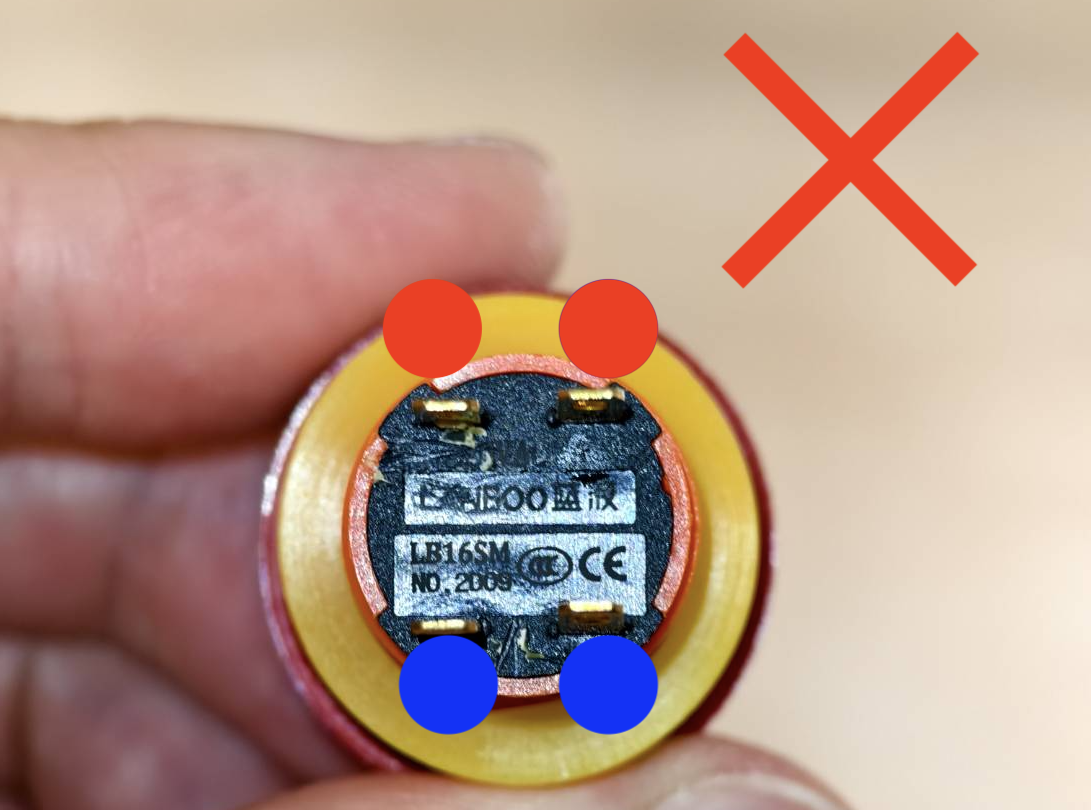

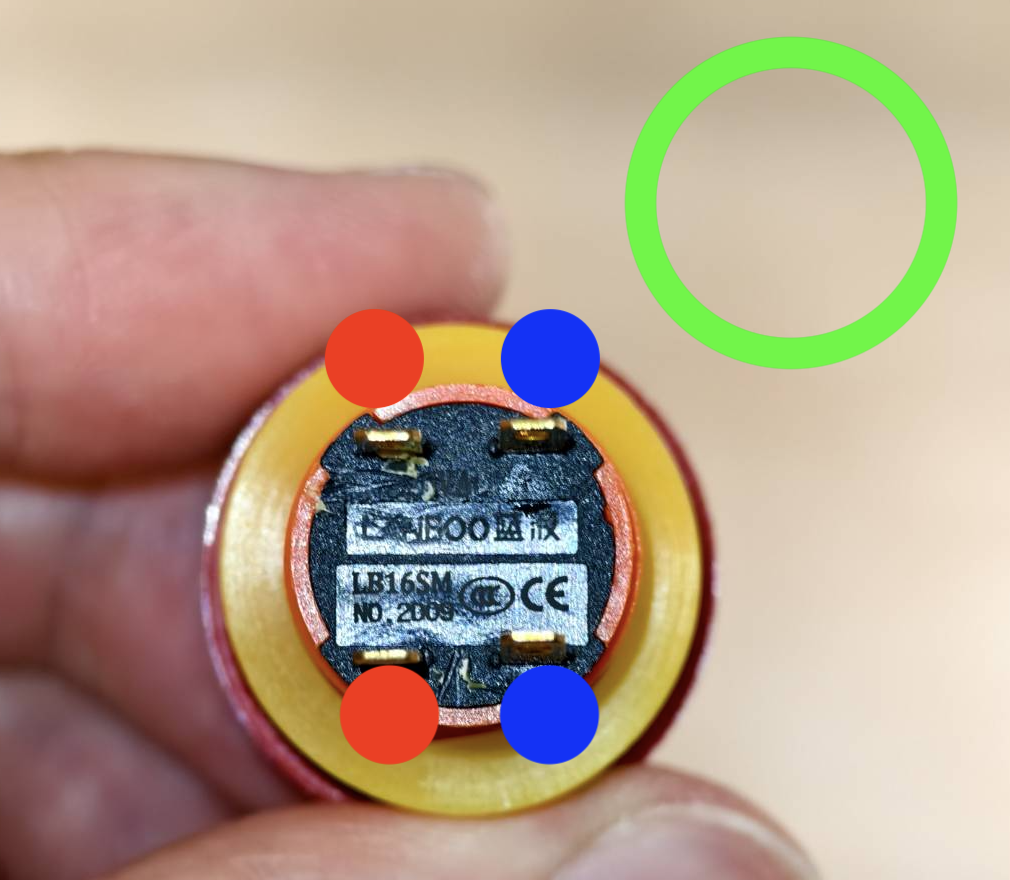

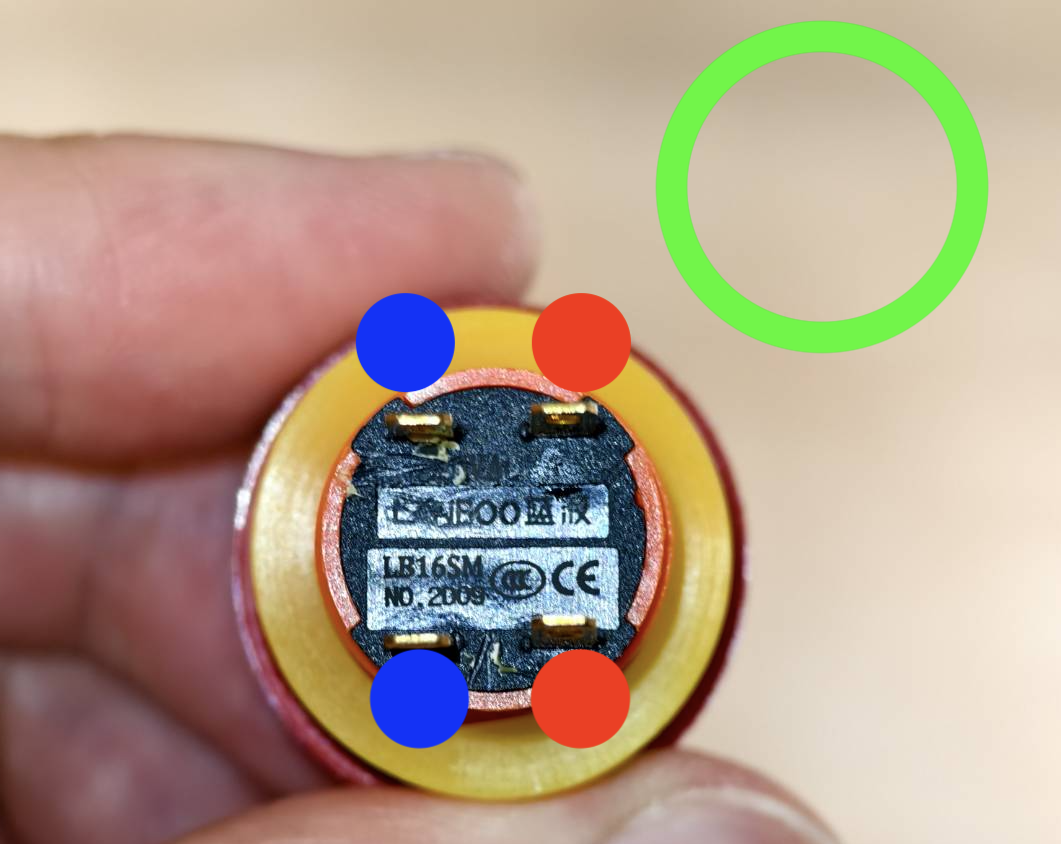

Exemple correct	Exemples incorrects

Avertissement :
La machine risque d'être endommagée si vous connectez les fils aux mauvaises positions.
Par conséquent, avant de passer à l'étape suivante, veuillez vous assurer et vérifier à nouveau que les positions des fils correspondent aux exemples corrects ci-dessus.

Étape 7

Fixez le bouton à l'aide de la bague filetée.

Étape 8

Fermez le capot latéral et serrez la vis.
