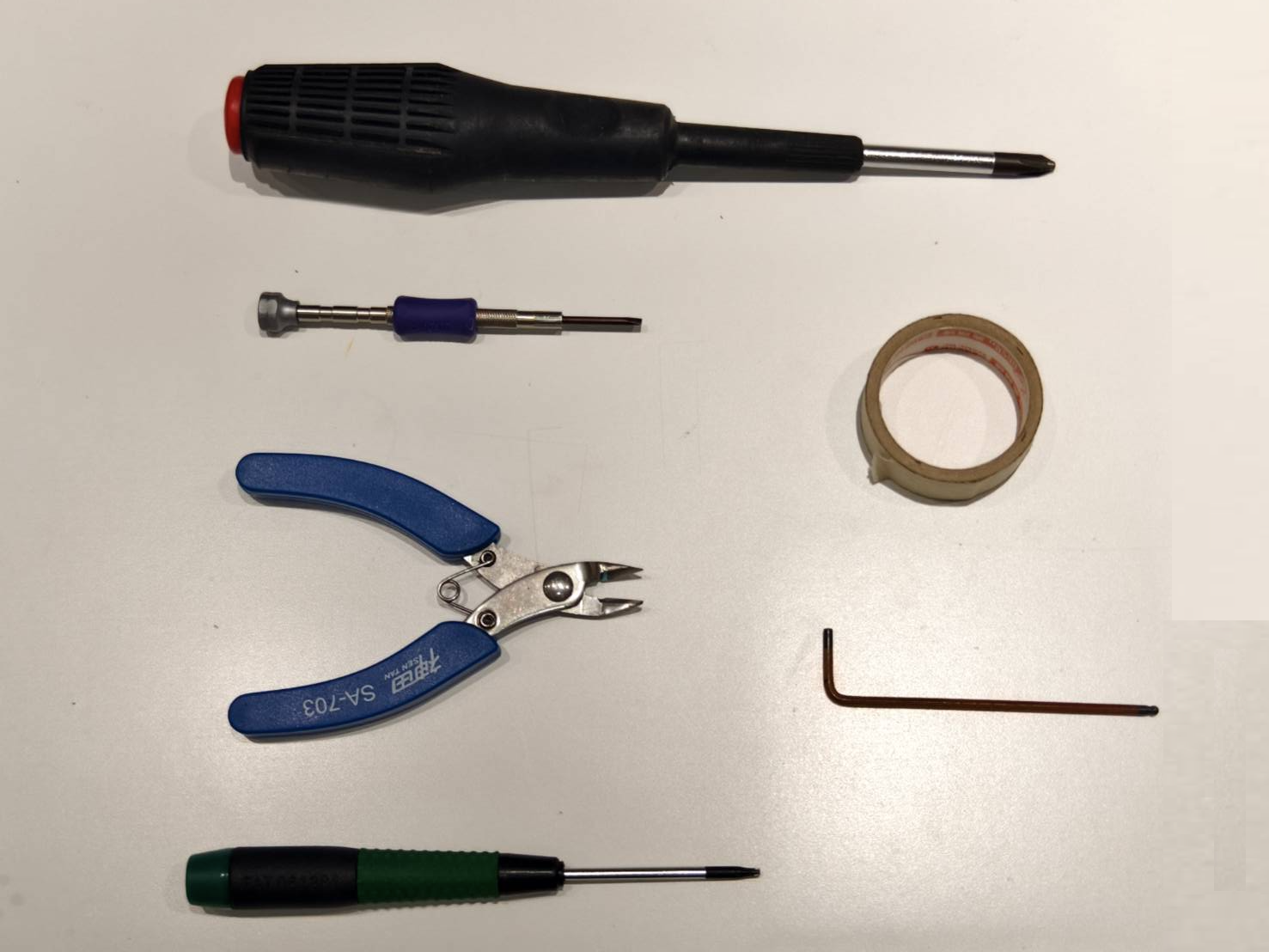

Outils
| 1 |
Tournevis cruciforme |
| 2 |
Tournevis plat (petit) |
| 3 |
Pince coupante |
| 4 |
Ruban adhésif |
| 5 |
Tournevis Torx T8 |
| 6 |
Clé Allen de 2,5 mm |
| 7 | Lampe torche (optionnelle) |
Étape 1
Éteignez la machine et débranchez le cordon d'alimentation.
Étape 2

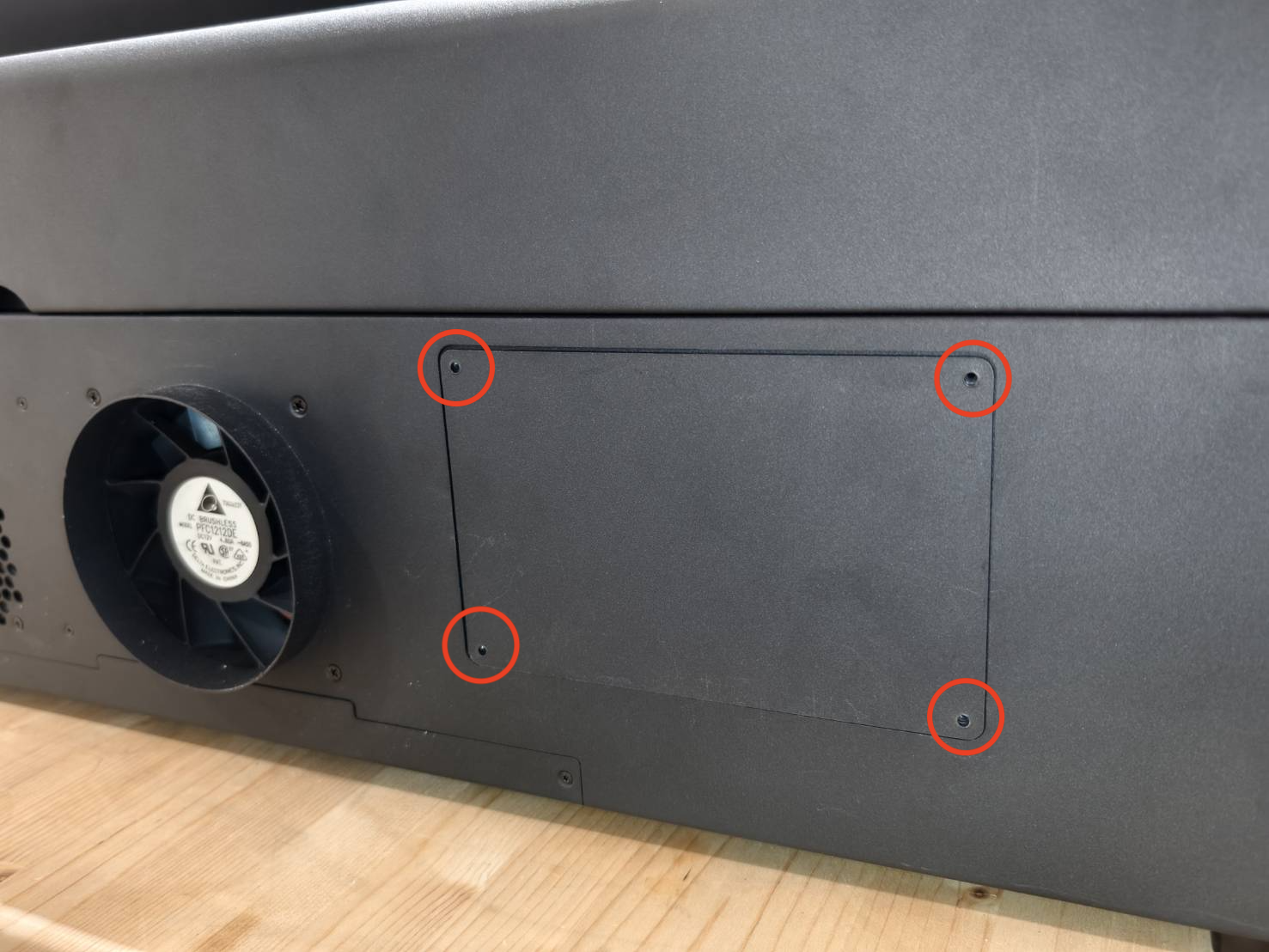

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.
-
Utilisez un tournevis cruciforme pour retirer le capot.

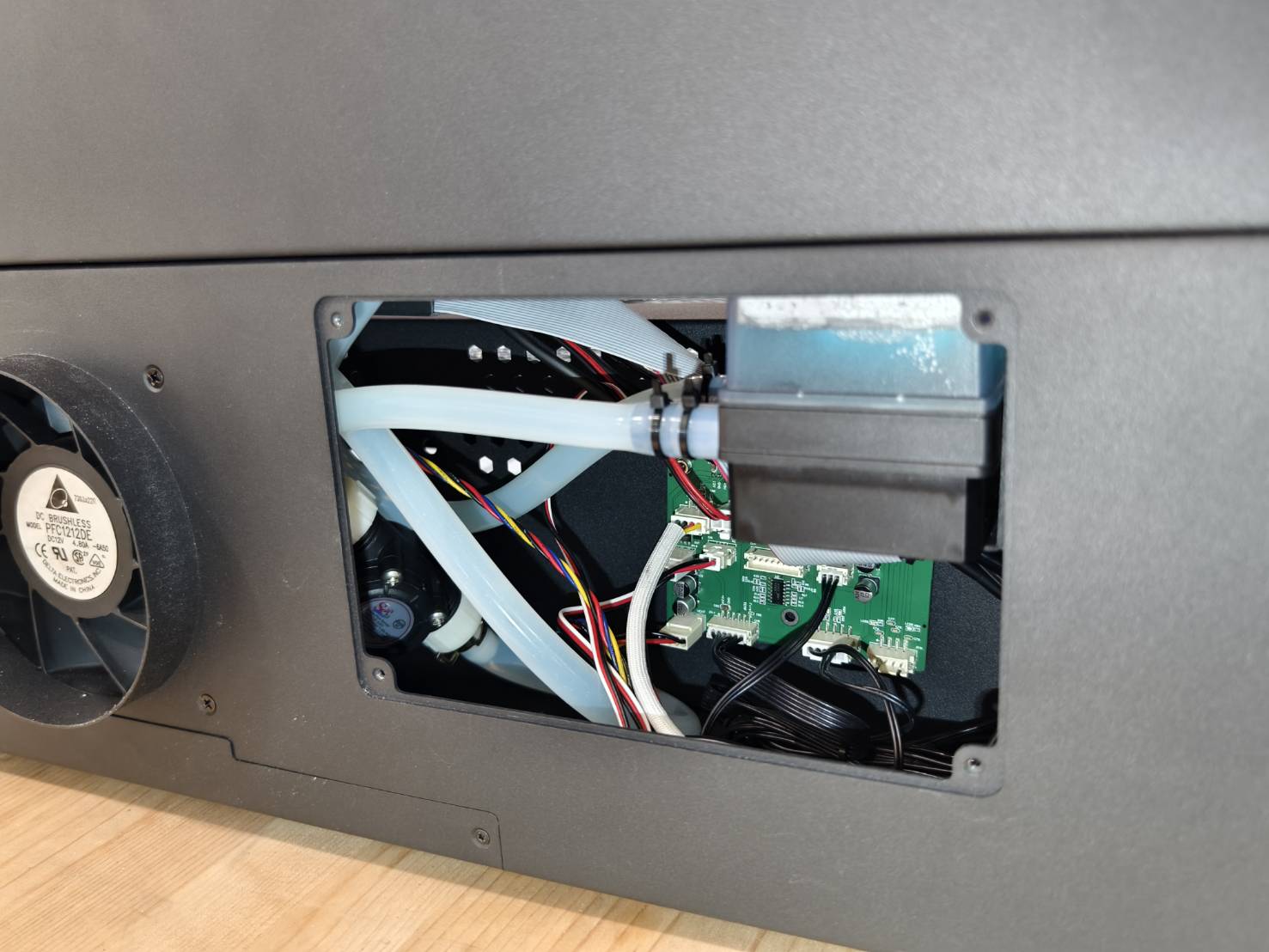

Ouvrez le couvercle de la pompe à eau à l'aide du tournevis Torx.
Étape 3

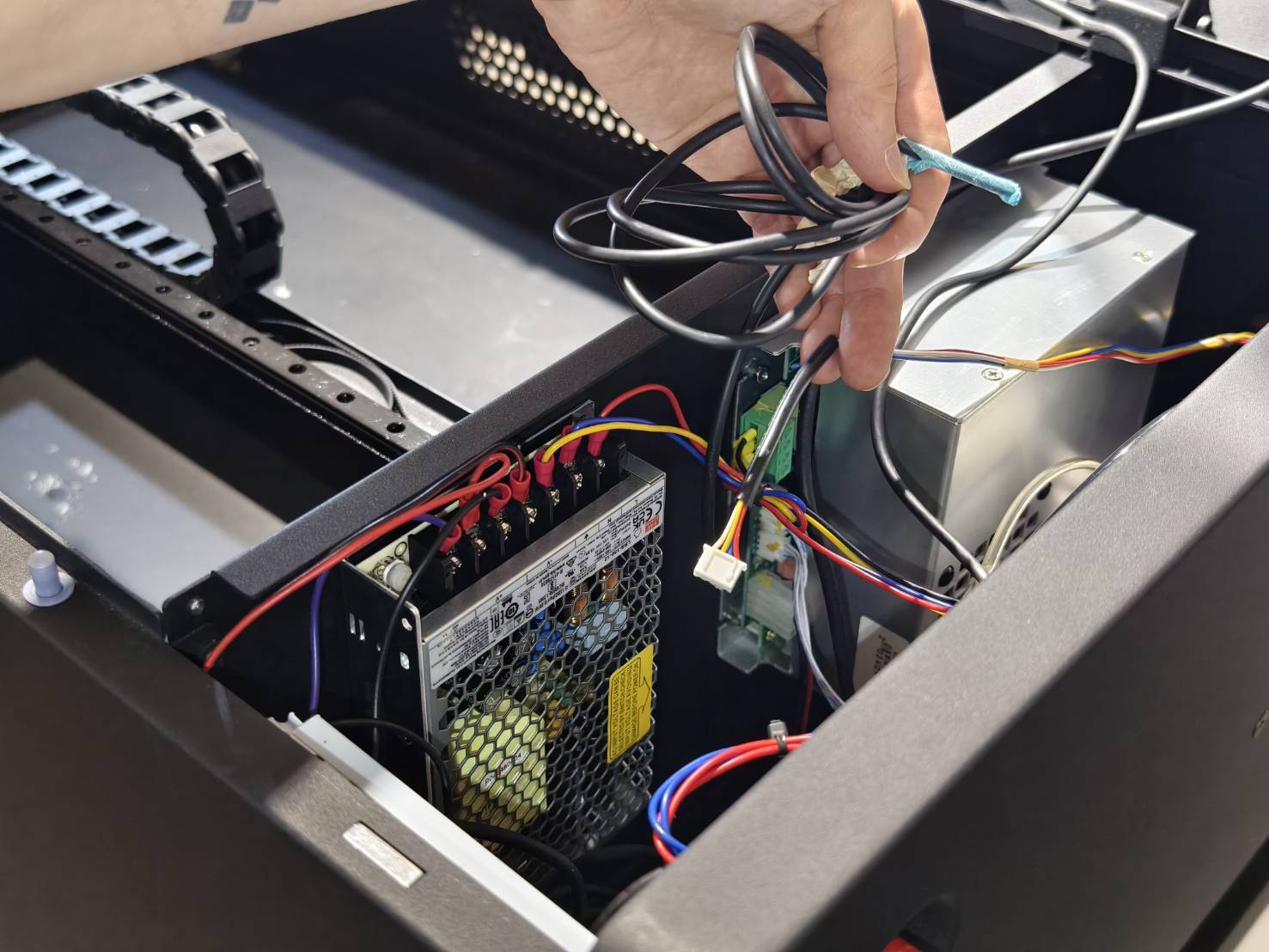

Débranchez le câble du moteur de l'axe X de la carte mère. (Vous pouvez également vous référer au schéma.)
Étape 4
Testez le nouveau câble du moteur de l'axe X en le branchant sur la carte mère lorsque la machine est hors tension.
Ensuite, mettez la machine sous tension pour tester le retour à l'origine.
Lors du retour à l'origine, la tête laser se déplacera d'abord vers le haut, puis le nouveau moteur devrait tourner dans le sens "antihoraire".
Remarque :
Si le nouveau moteur ne bouge pas ou tourne dans le sens "horaire", veuillez éteindre la machine, rebrancher le câble, redémarrer et tester à nouveau.
Si le nouveau moteur ne fonctionne toujours pas correctement, veuillez contacter le service client.
Étape 5
Éteignez la machine et débranchez le cordon d'alimentation.
Étape 6

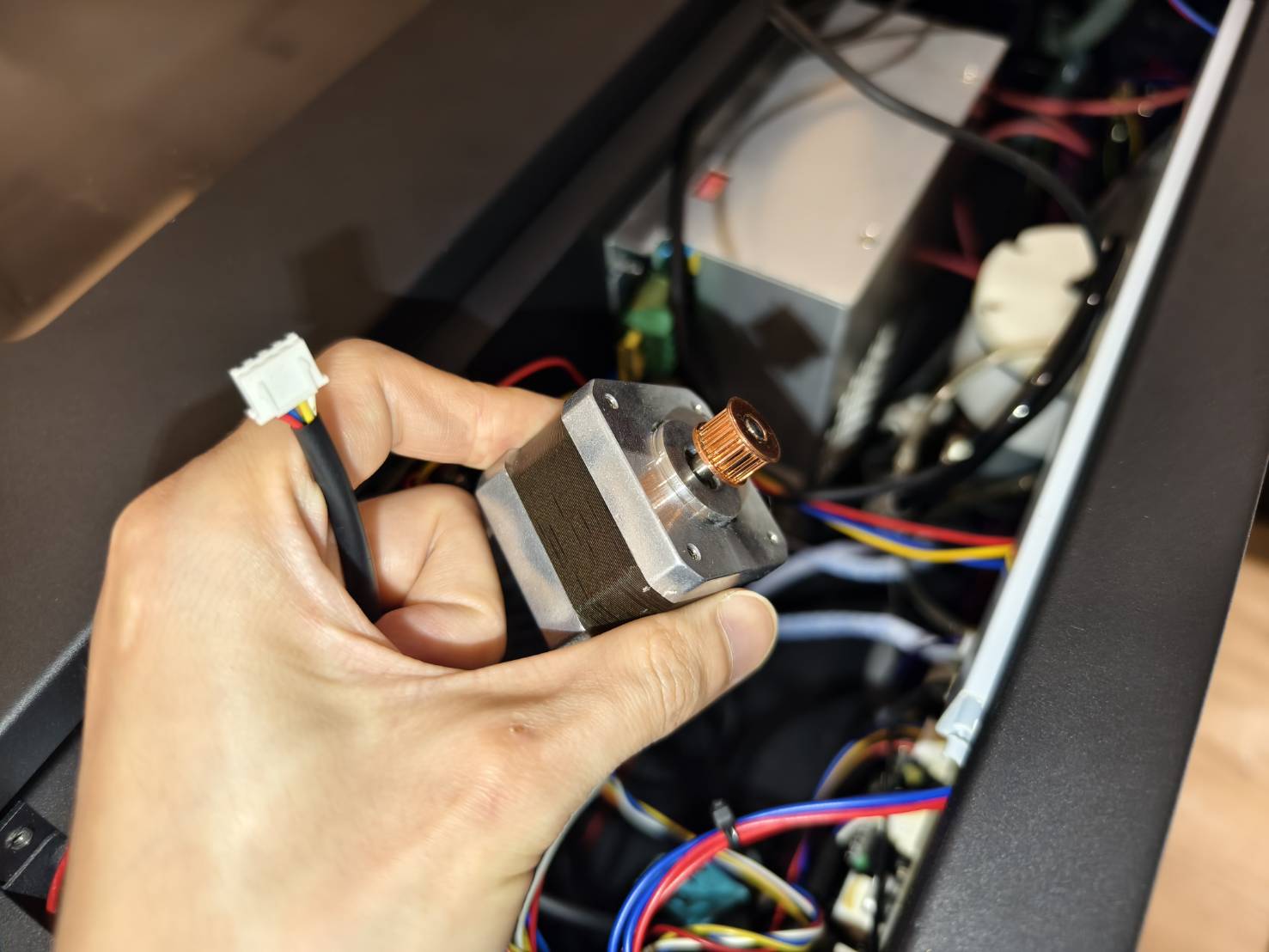

Retirez le nouveau moteur du système.
Étape 7

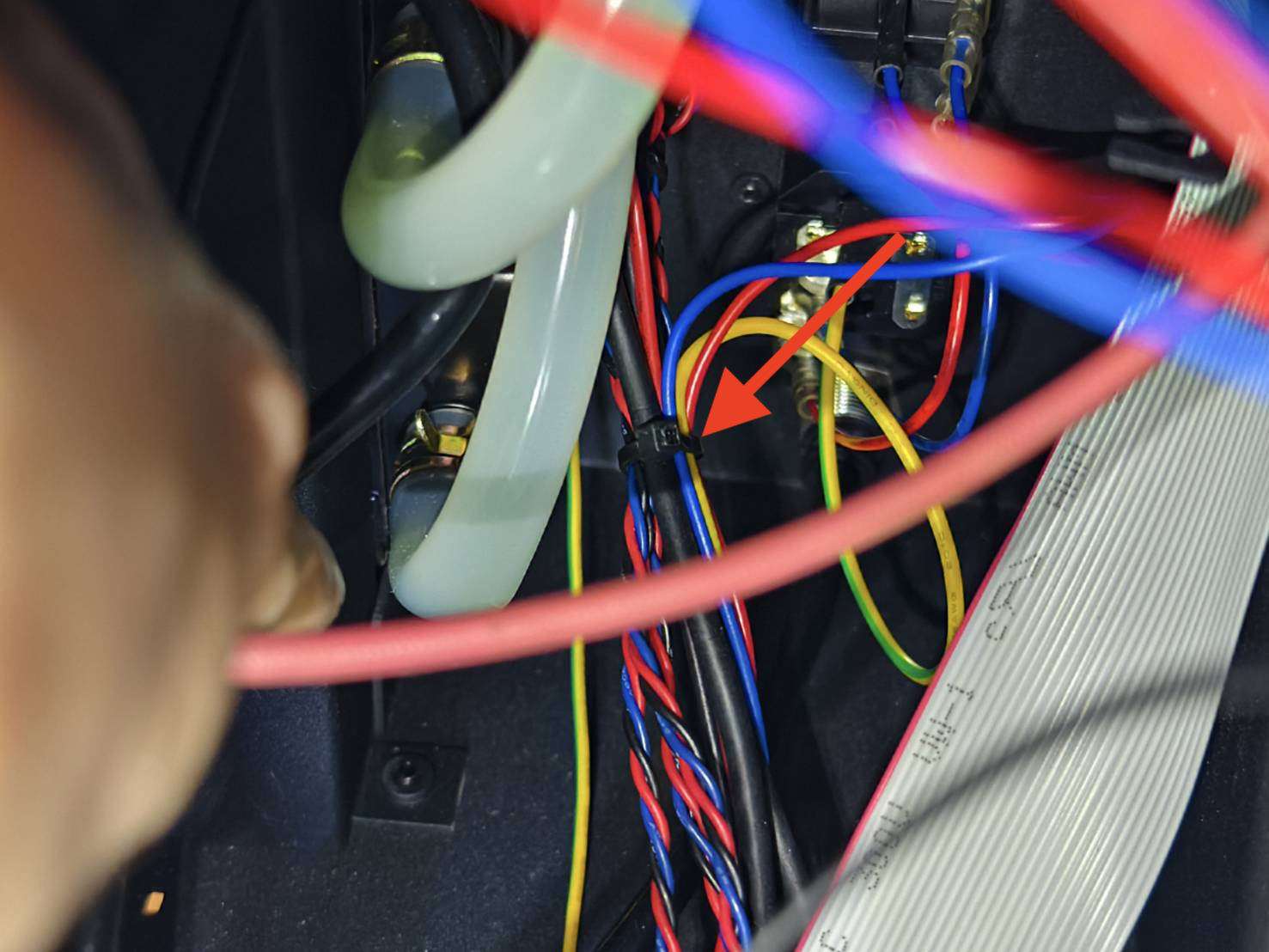

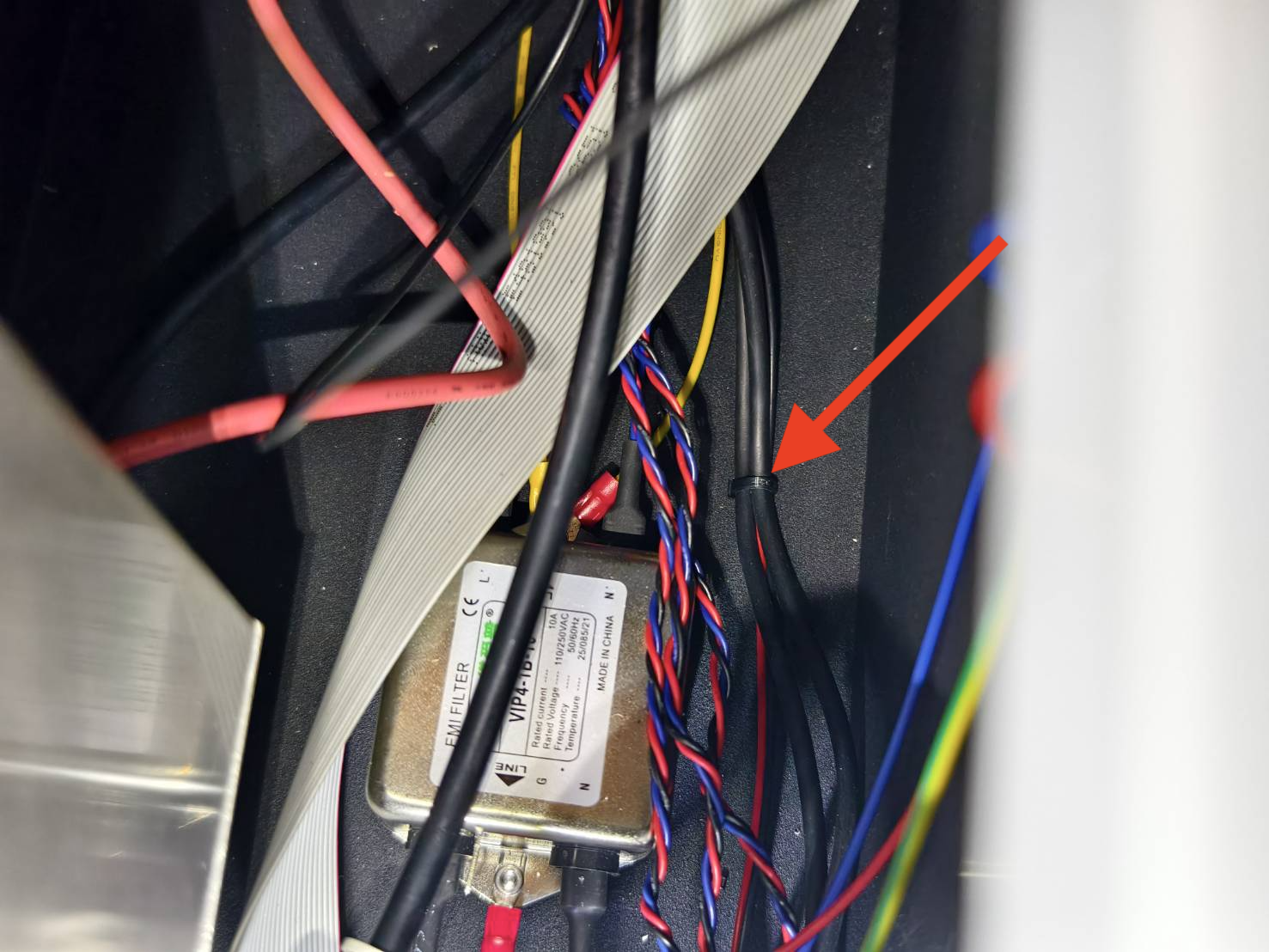

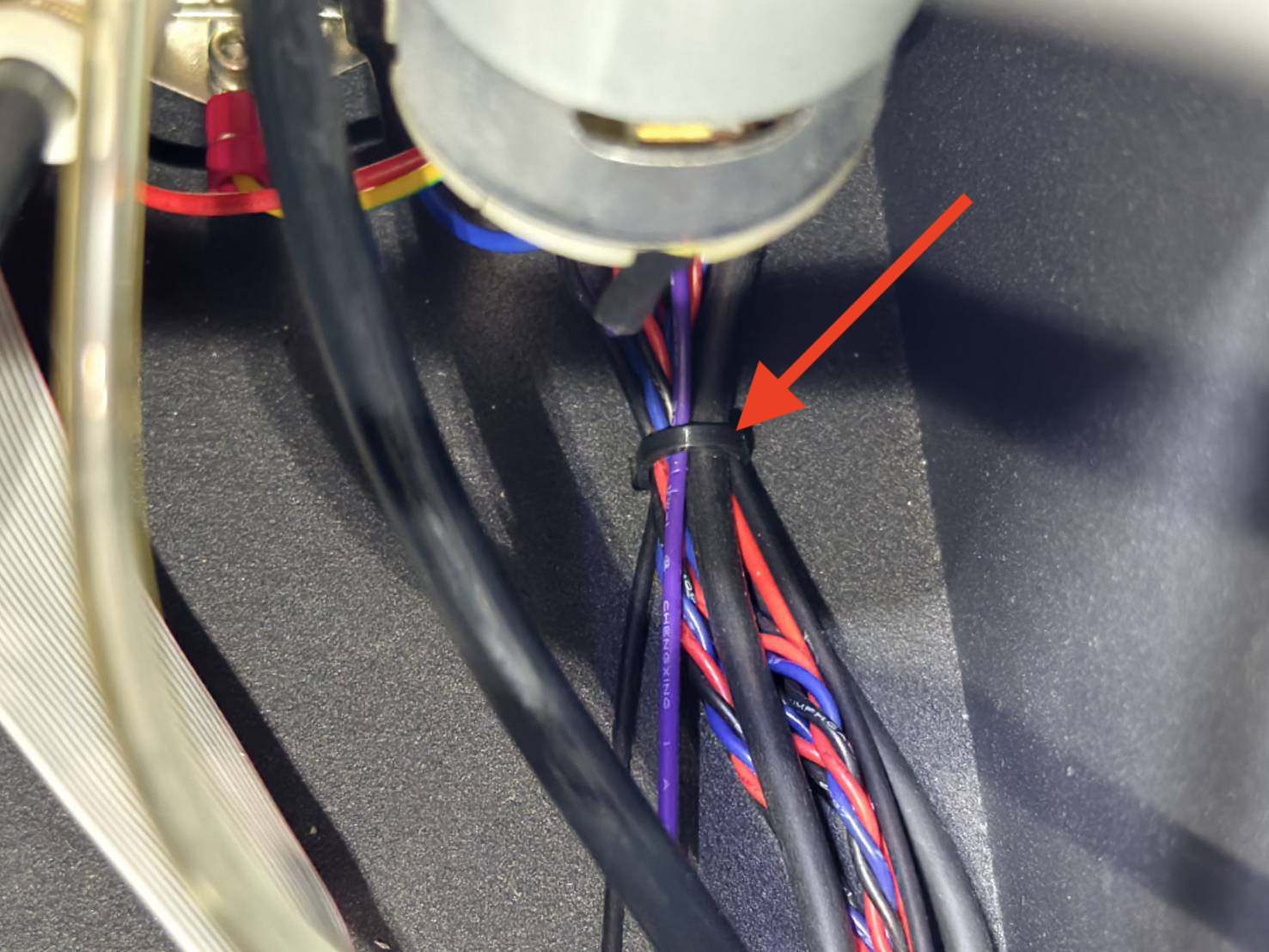

Coupez les serre-câbles du côté de la carte mère. Dans cet exemple, il y a 3 serre-câbles. Il pourrait y en avoir davantage selon votre modèle de machine. L'objectif ici est de couper les serre-câbles qui maintiennent le câble du moteur de l'axe X.
Étape 8
Desserrez les deux vis moletées du support de poulie blanc sur le côté droit, et la courroie du moteur de l'axe X pourra être retirée.
(Il n'est pas nécessaire de retirer complètement les vis. Il suffit de les dévisser jusqu'au bout.
Le but ici est de détendre la courroie afin de pouvoir la démonter du moteur de l'axe X.)
Étape 9

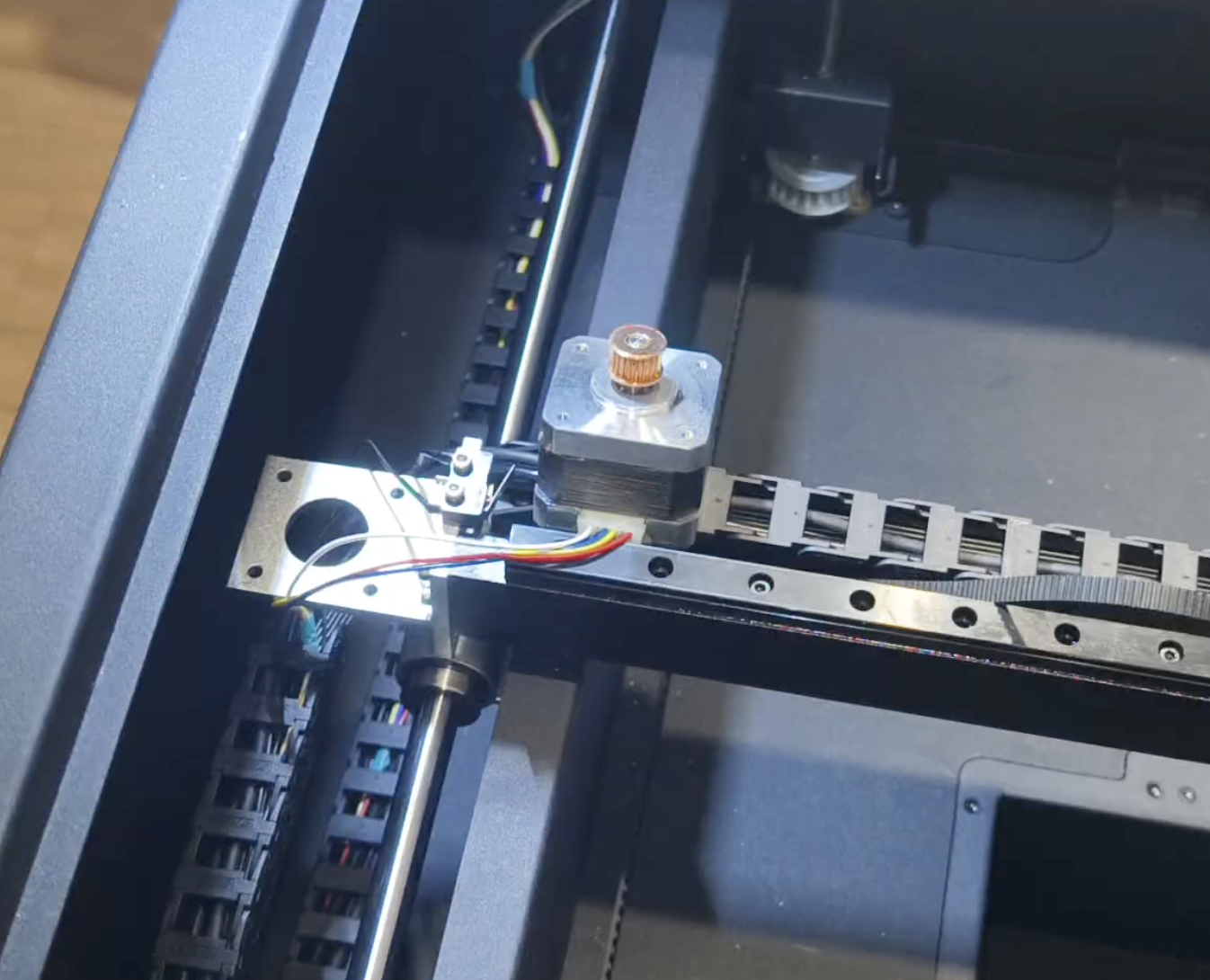

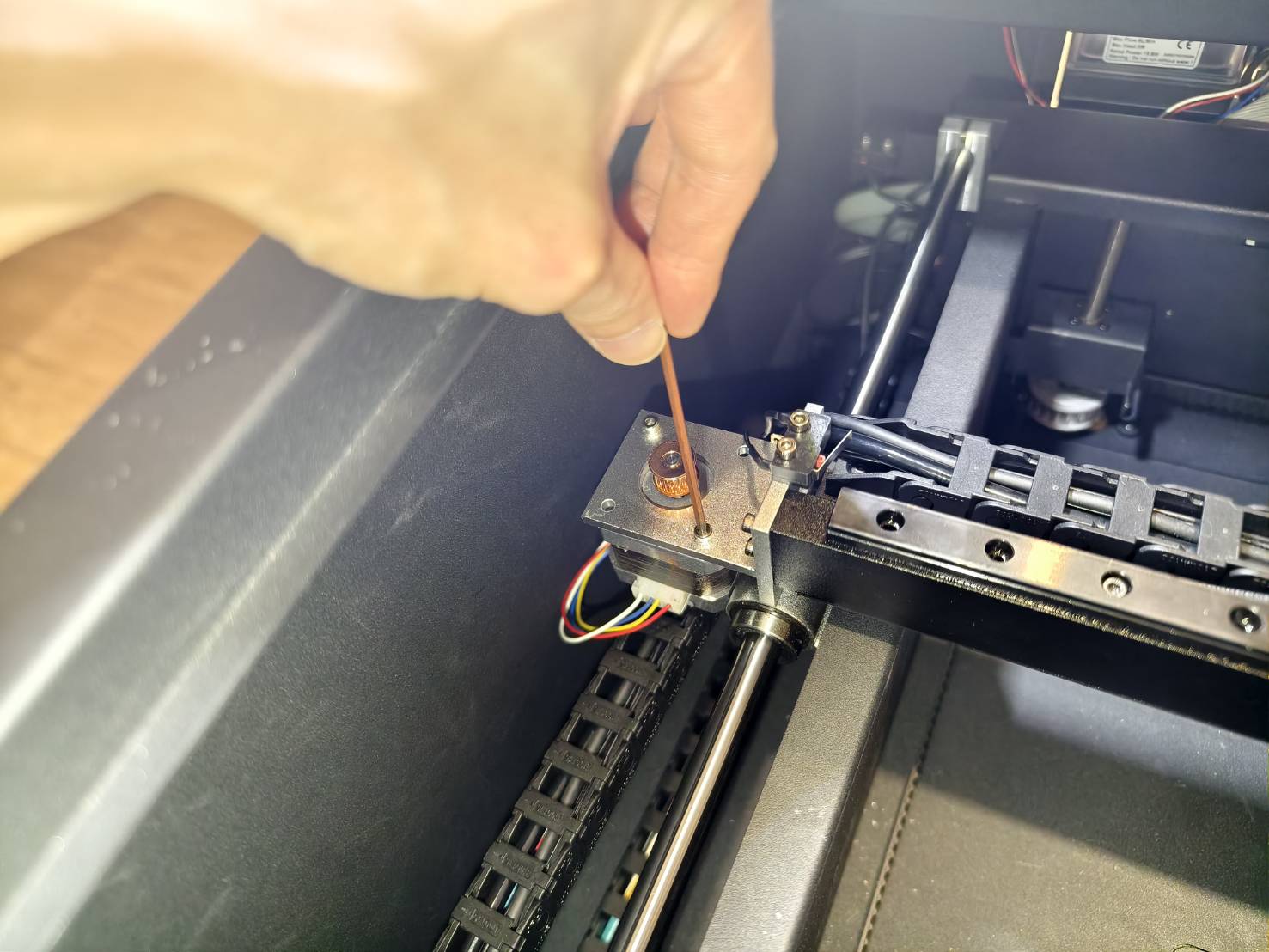

Détachez le moteur de l'axe X en dévissant les quatre vis à tête hexagonale.
Le moteur et l'ensemble du deuxième miroir seront alors détachés.
Vous pouvez les laisser ainsi.
Étape 9

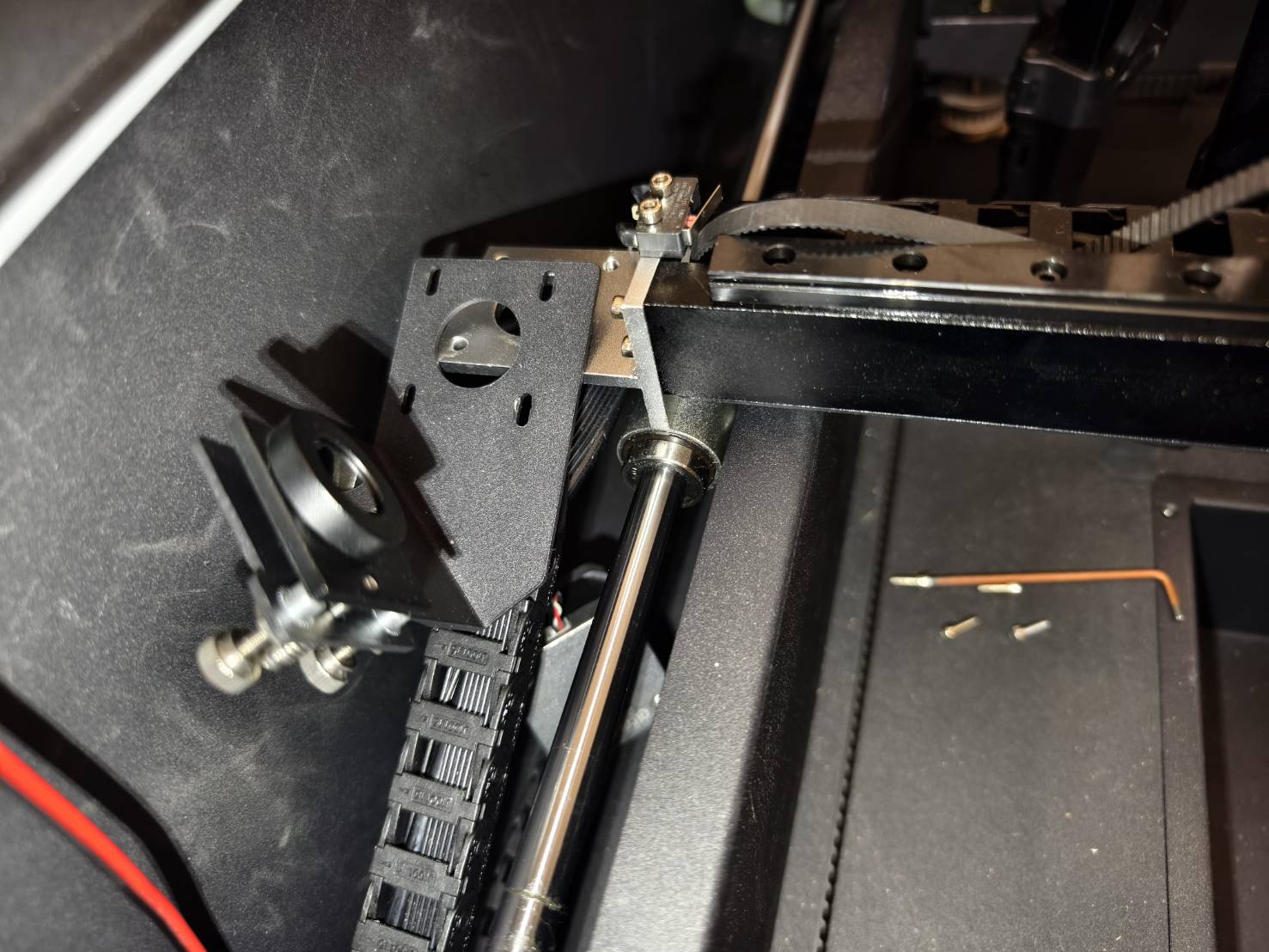

Détachez le raccord de la chaîne de câbles connecté sous le support du deuxième miroir.
Le support du deuxième miroir peut alors être retiré. Conservez-le soigneusement pour le remontage ultérieur.
Étape 10

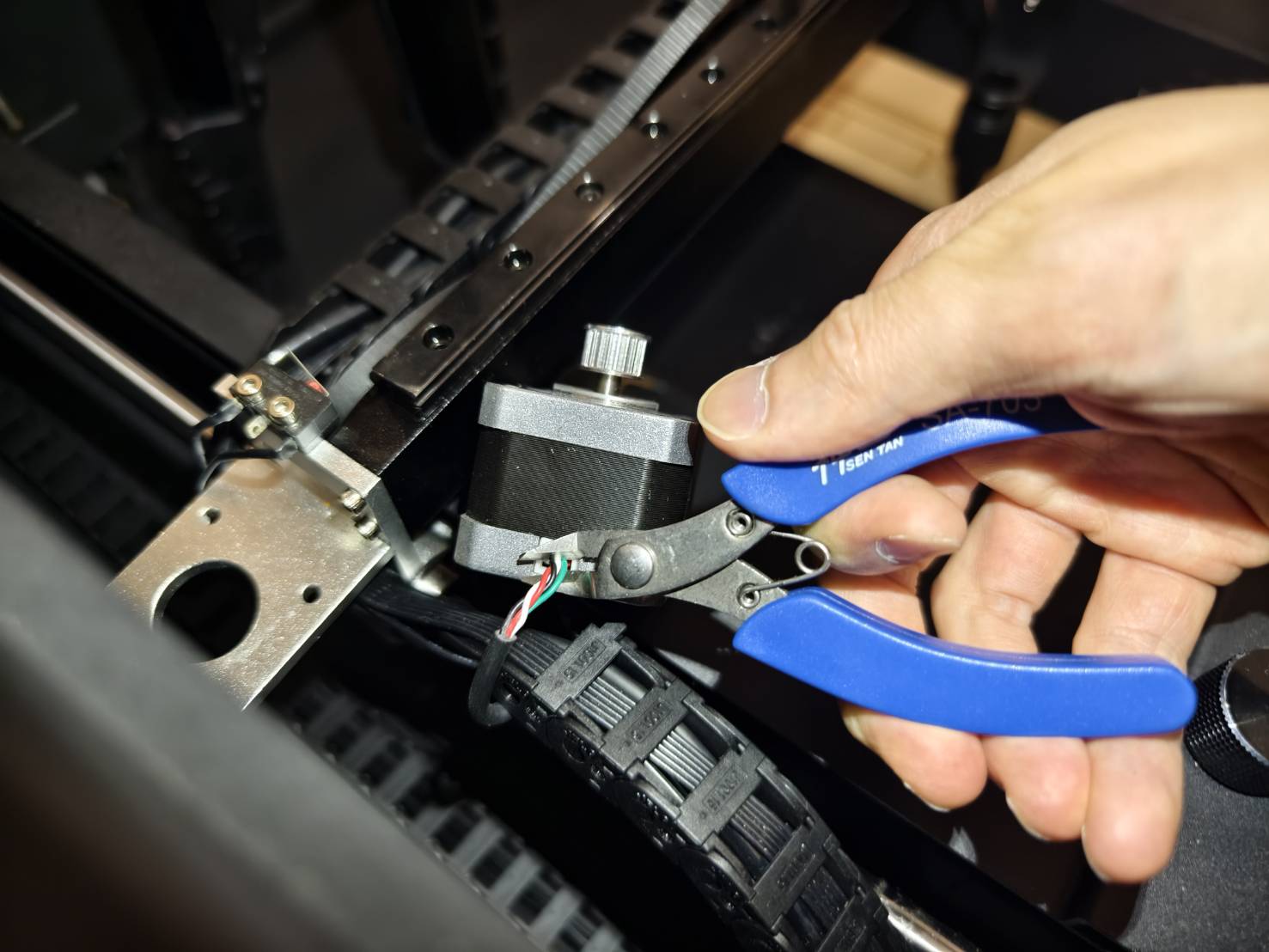

Coupez les fils de l'ancien moteur au plus près de celui-ci. Essayez de couper les fils le plus près possible de l'ancien moteur pour conserver une longueur maximale de câble.
Étape 11
Détachez la chaîne en plastique de l'arrière de la machine.
Retirez la chaîne de câbles en plastique. Les raccords de la chaîne peuvent être ouverts à l'aide d'un petit tournevis plat.
Tournez les raccords pour déconnecter la chaîne.
Étape 12
Repérez le câble de l'ancien moteur et marquez-le avec du ruban adhésif.
Coupez le câble et tirez-le du côté de la pompe à eau.
Étape 13

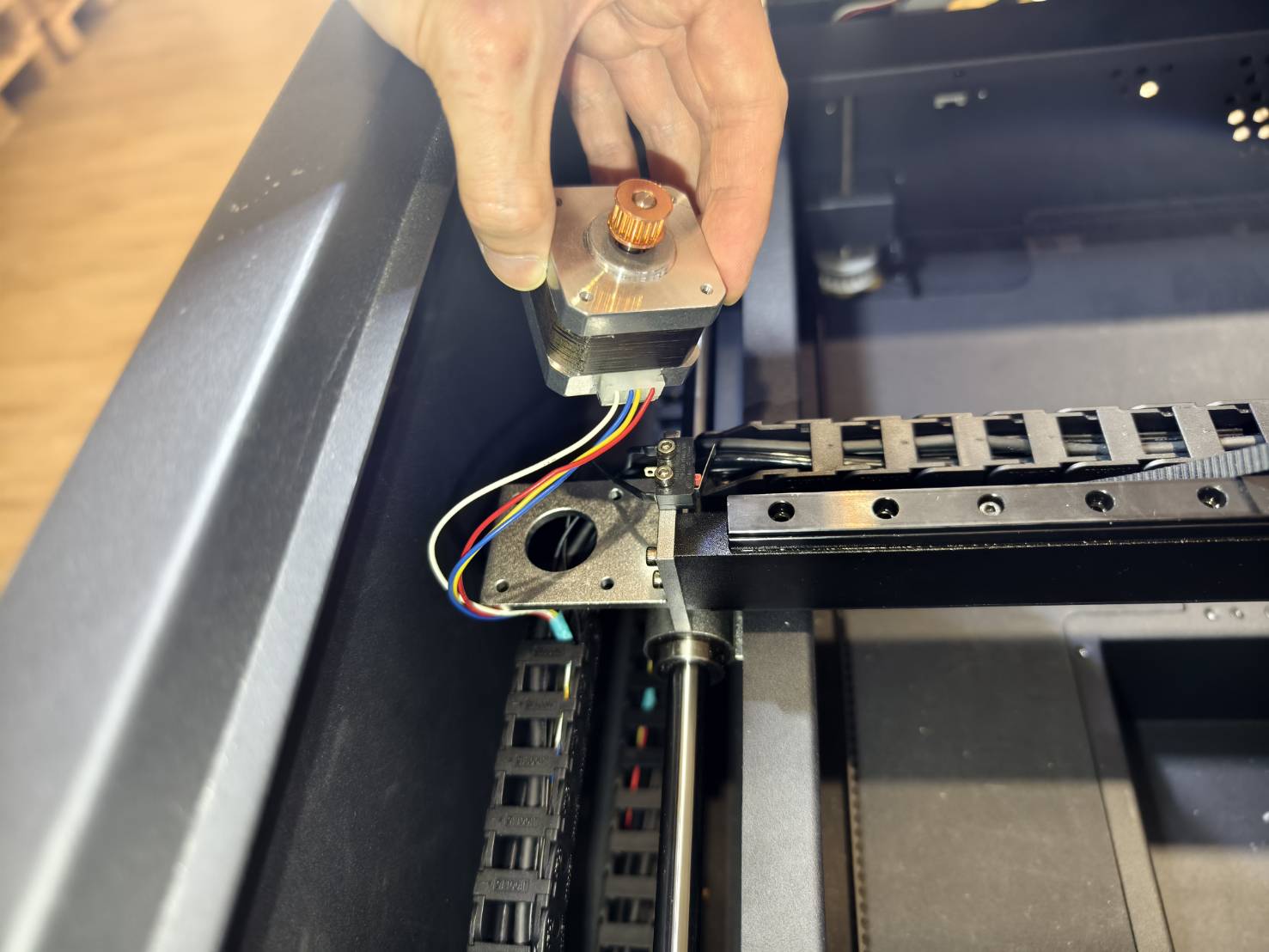

Fixez temporairement le nouveau moteur sur la machine.
Étape 14 (Facultative)

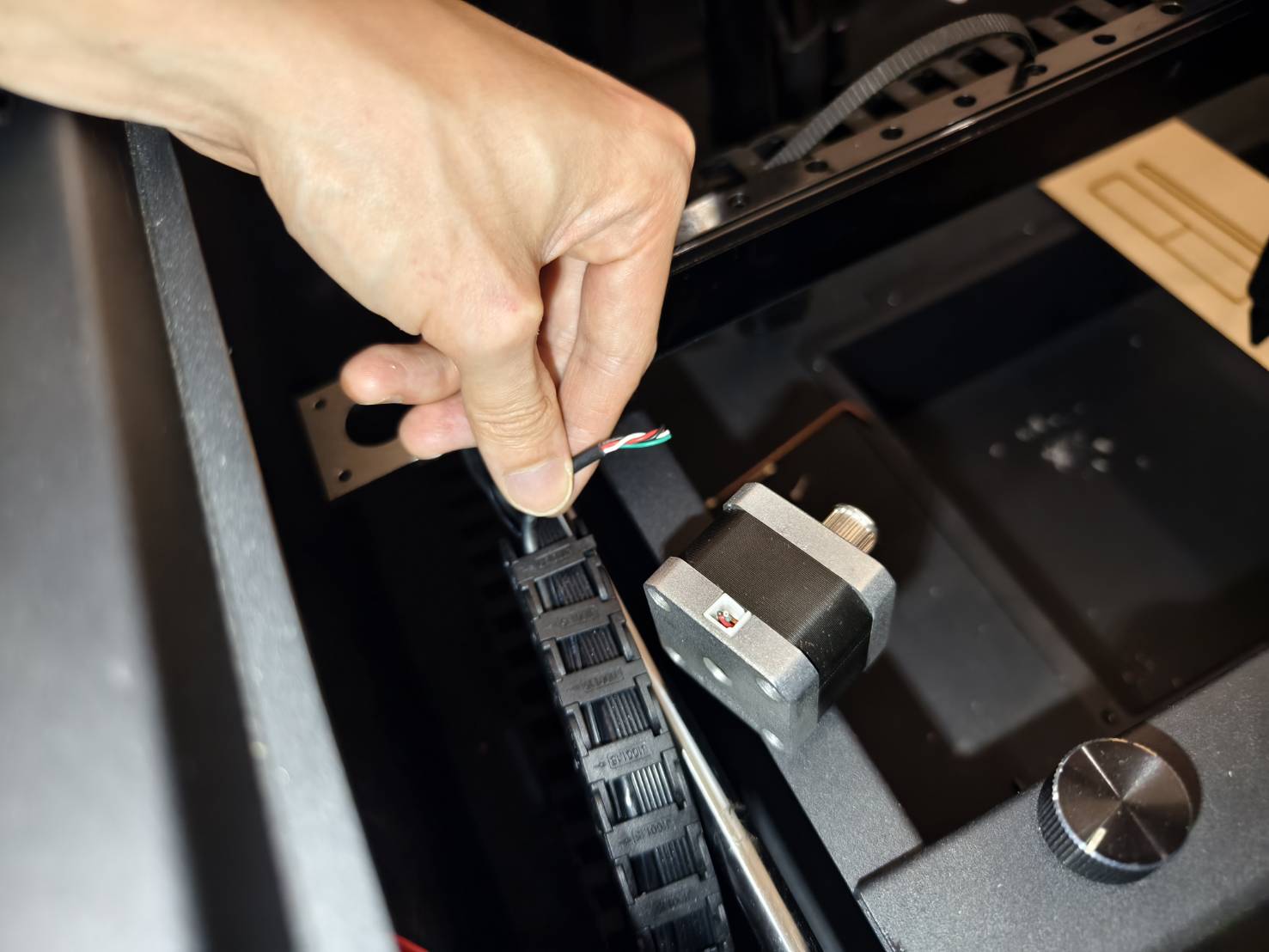

Si les fils de votre moteur ne sont pas regroupés en un câble, vous pouvez les envelopper avec du ruban adhésif ; cela facilitera les manipulations ultérieures.
Ignorez cette étape si votre moteur est équipé d'un câble et non de fils séparés.
Étape 15
Faites passer le connecteur du nouveau moteur vers le côté de la pompe à eau.
Étape 16
Raccordez l'ancien câble au connecteur du nouveau moteur à l'aide de ruban adhésif.
Vérifiez la solidité du raccordement pour vous assurer qu'il est suffisamment résistant.
Étape 17
Tirez le reste du câble vers l'arrière de la machine en laissant une longueur suffisante pour qu'il repose au fond, comme montré dans la vidéo.
Étape 18
Réinstallez la chaîne porte-câbles.
Notez que la chaîne porte-câbles doit être orientée vers le bas, c'est-à-dire que l'ouverture de chaque maillon doit être dirigée vers le bas.

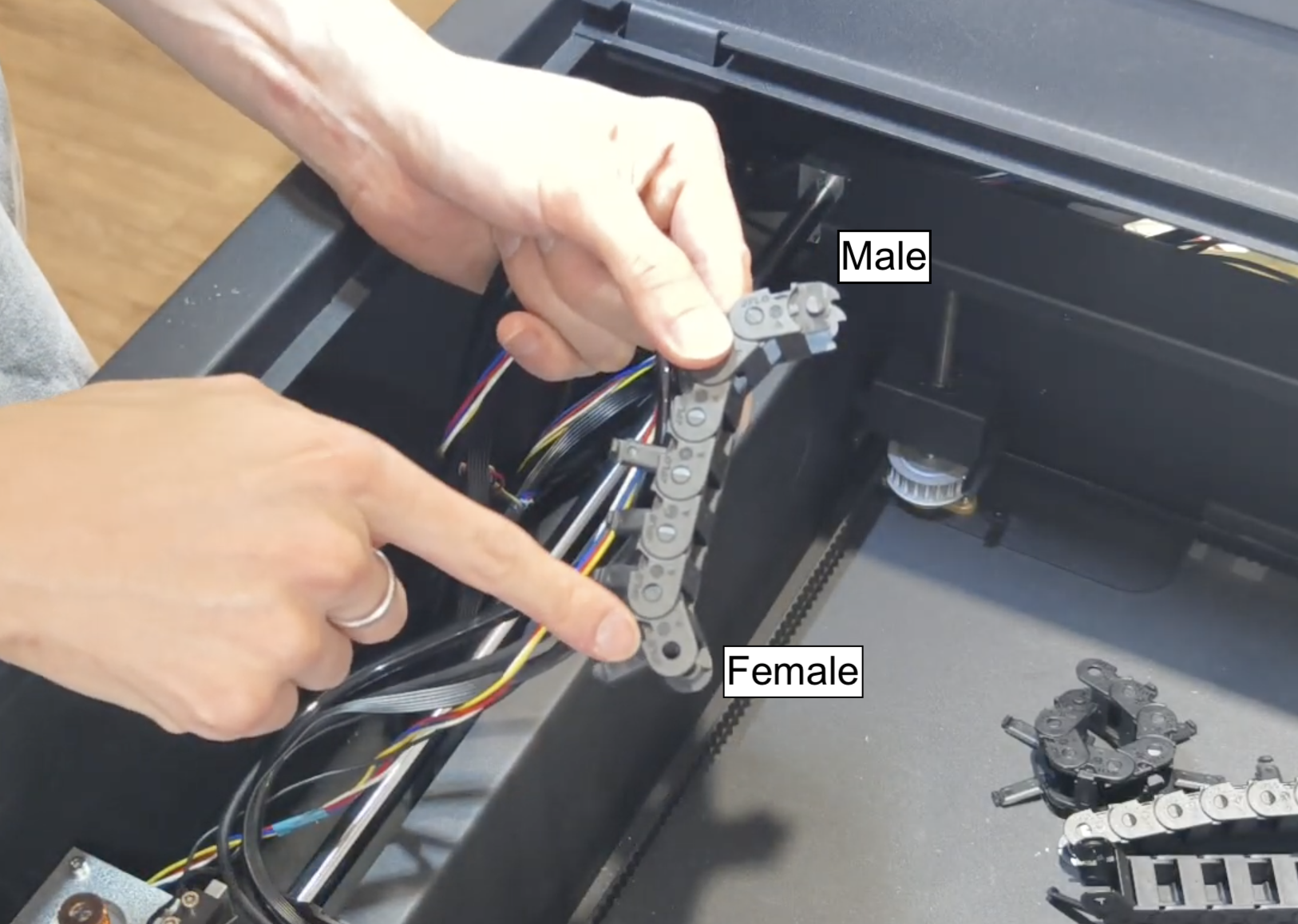

La chaîne a également un sens de montage : l'extrémité mâle va vers l'arrière de la machine, et l'extrémité femelle vers l'avant.
Étape 19
Reconnectez la chaîne porte-câbles à l'arrière de la machine, en bas.
Étape 20
Démontez le moteur de l'axe X.
Étape 21 (Facultative)
Si le câble est trop long ou trop court du côté du moteur, vous pouvez l'ajuster en le tirant du côté de la pompe à eau.
Étape 22
Installez le 2e support de miroir et le moteur de l'axe X.

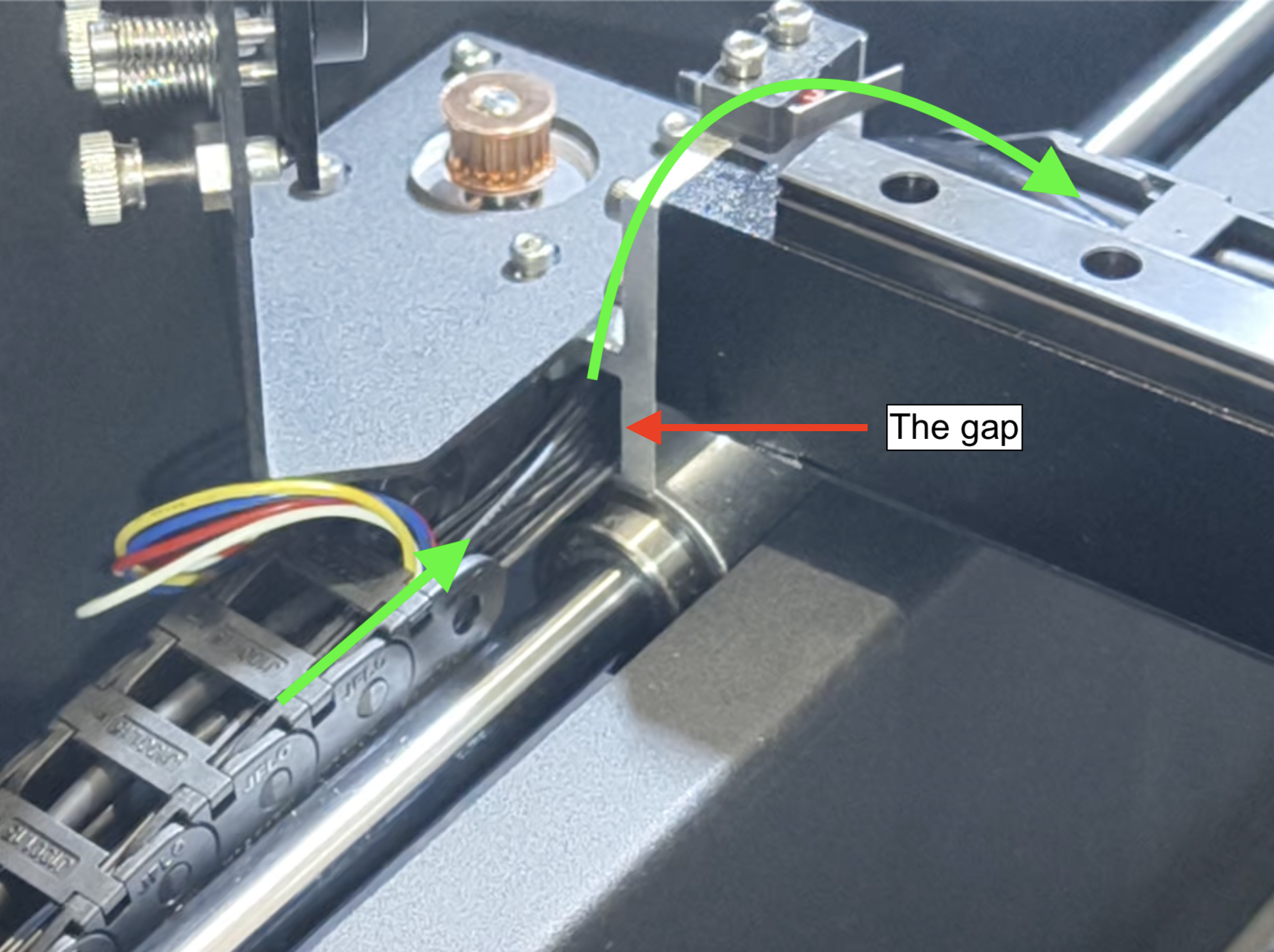

Tous les câbles passeront par l'espace entre le cadre et le moteur de l'axe X.
Étape 23
Reconnectez la chaîne porte-câbles sous le 2e support de miroir.
Étape 24
Tirez le câble du moteur du côté de la carte mère jusqu'à ce que le connecteur du nouveau moteur atteigne la carte mère.
Étape 25

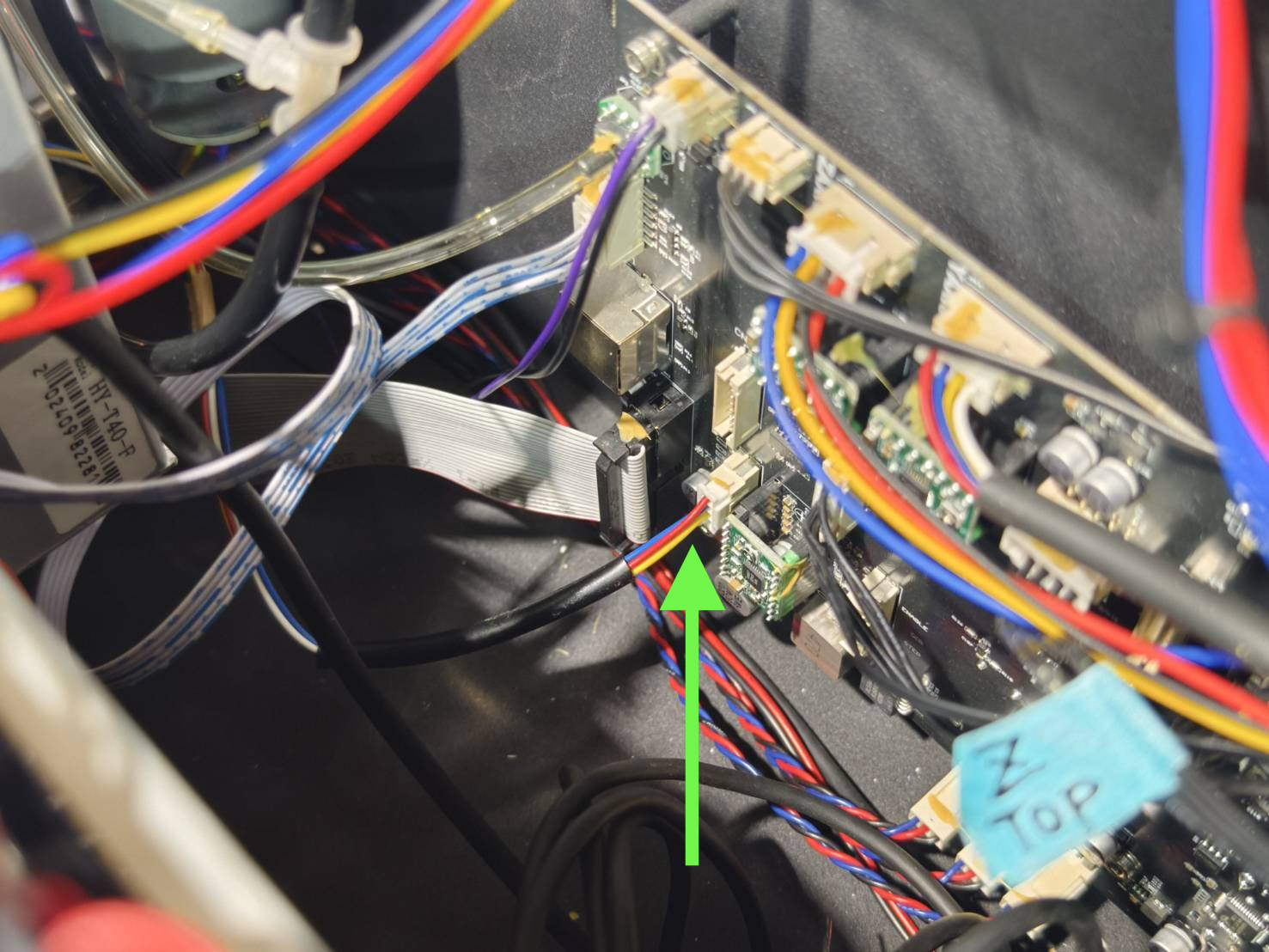

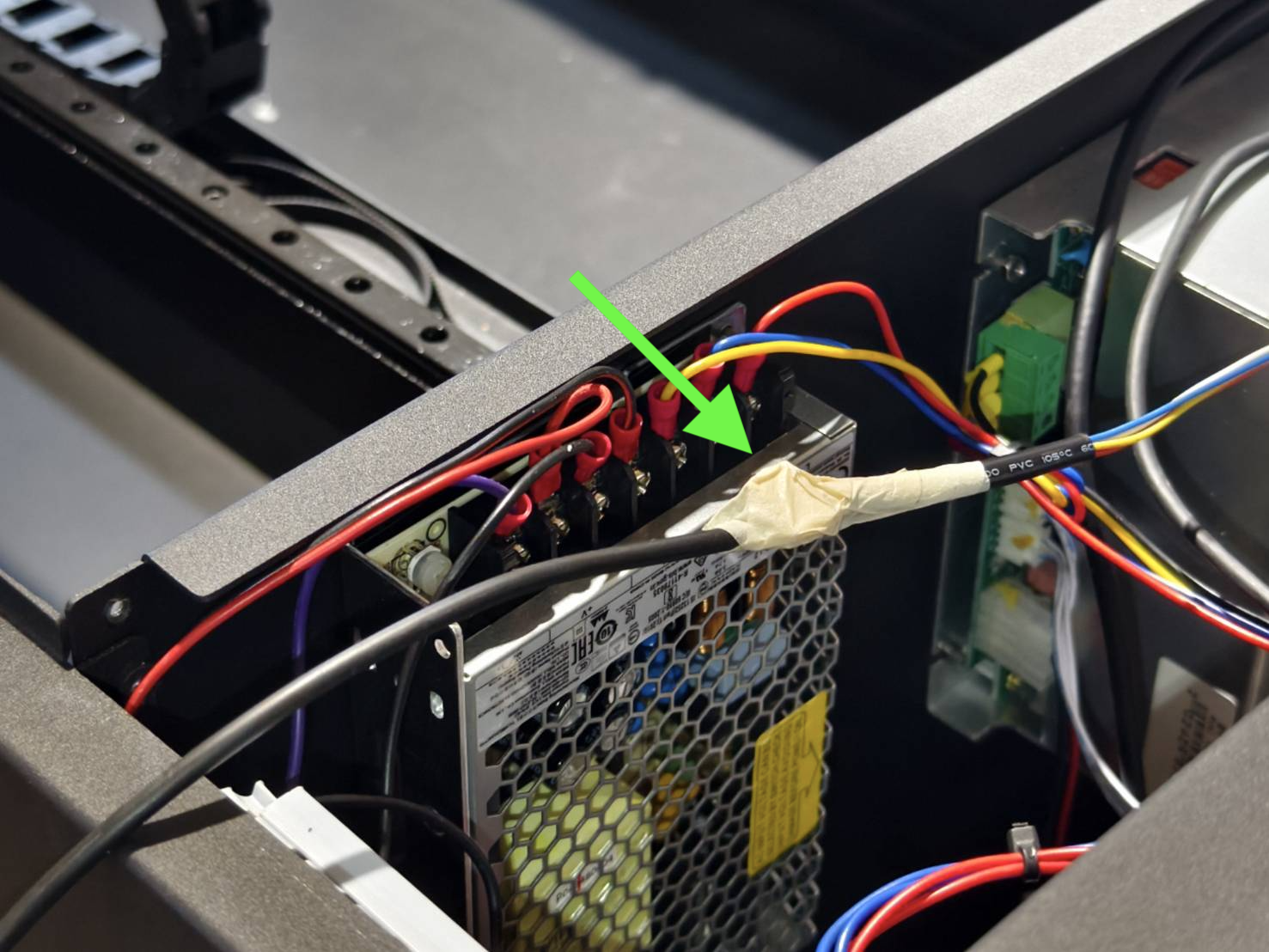

Retirez le ruban adhésif et branchez le câble du nouveau moteur sur la carte mère.
(Vous pouvez également vous référer au schéma.)
Étape 26
Montez la courroie sur le moteur de l'axe X. (Assurez-vous que le côté denté de la courroie est orienté vers l'intérieur.)
Étape 27
Serrez la courroie de l'axe X en serrant les vis moletées sur le côté droit.
Étape 28
Fermez le capot latéral et serrez la vis.
Fermez le couvercle de la pompe à eau.
Étape 29
Vérifiez l'alignement du faisceau laser, car le support du deuxième miroir a été déplacé pendant l'intervention.
[4-9 Inspection de l'alignement du faisceau laser]
