Beambox II - Remplacement du câble de la caméra

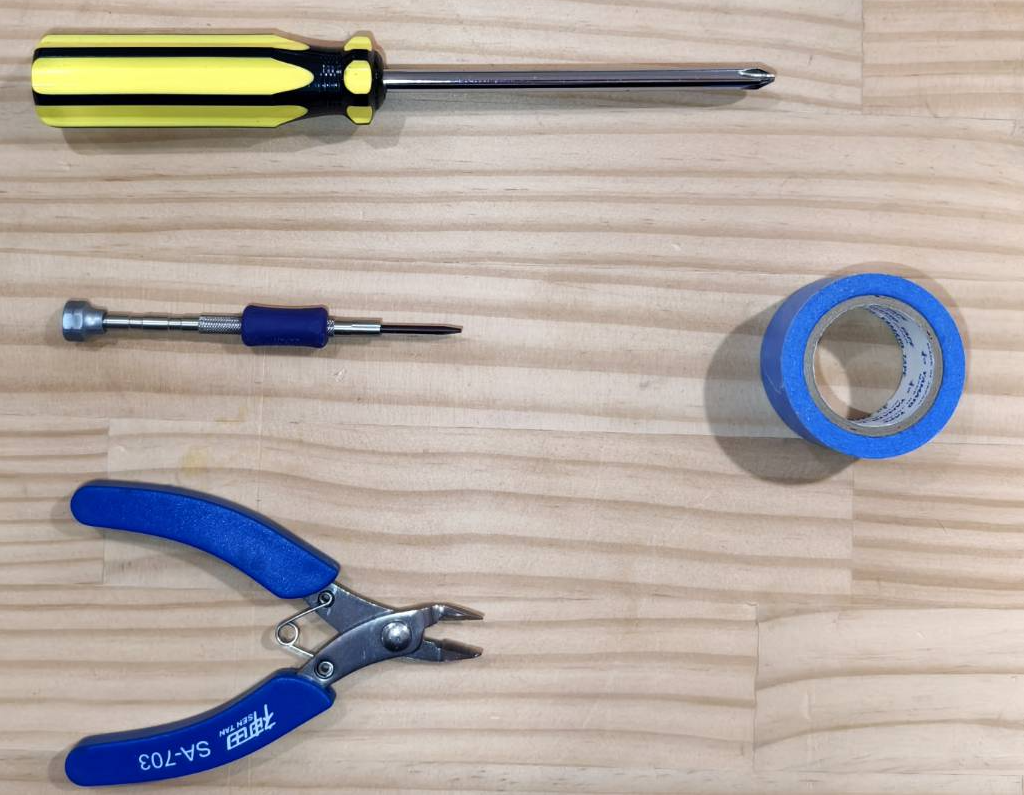

Outils

Étape 1

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

• Utilisez un tournevis cruciforme pour retirer le capot.



Étape 2

Débranchez le câble de la caméra du côté de la tête laser.

Étape 3

Testez le nouveau câble de la caméra en le connectant au module caméra du côté de la tête laser et au port USB-A du côté de la carte mère.

Remarque :
Si aucune image n'apparaît lors du test, veuillez redémarrer la machine et effectuer un nouveau test.
S'il n'y a toujours pas d'image après un redémarrage, veuillez contacter le service client.

Étape 4

Après le test externe, retirez le nouveau câble de caméra de la machine.

Étape 5

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 6

Coupez l'attache-câble du côté de la tête laser et extrayez l'ancien câble de caméra.

Étape 7

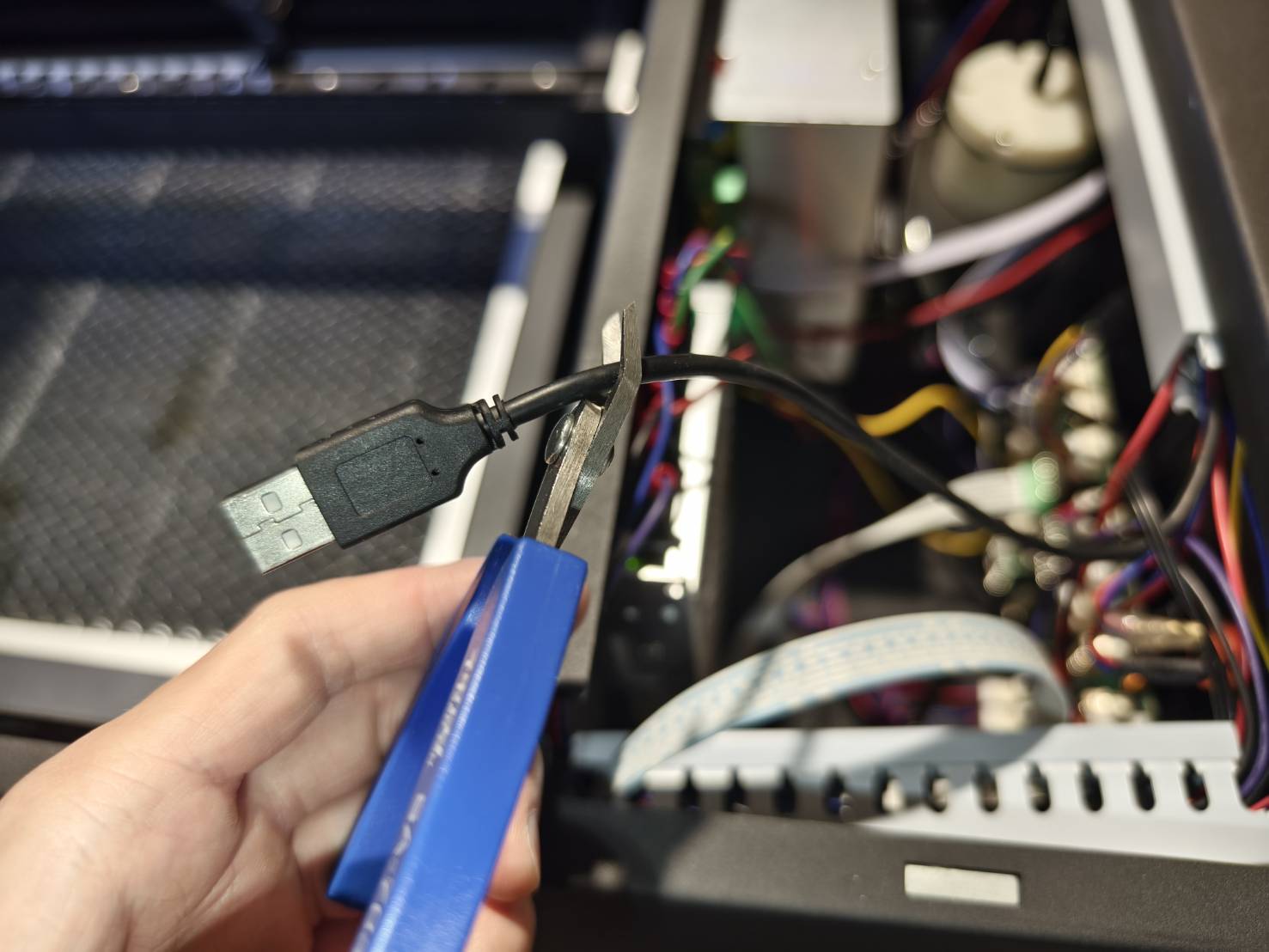

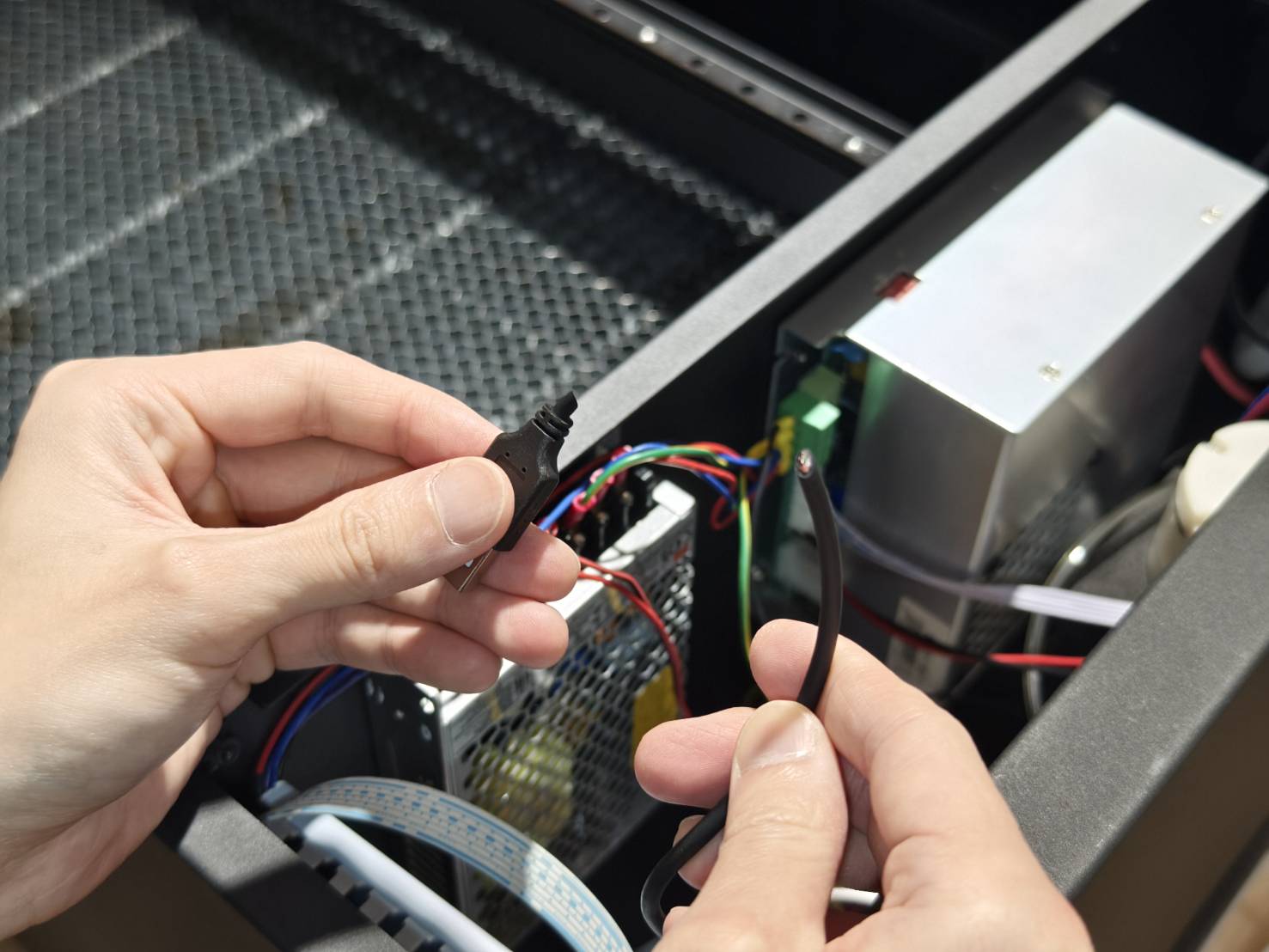

Coupez le connecteur USB-A de l'ancien câble de caméra.

Étape 8

Utilisez du ruban adhésif pour relier le nouveau câble de caméra à l'ancien.
Vérifiez la solidité de la connexion pour vous assurer qu'elle est suffisamment résistante.

Étape 9

Faites passer le câble de caméra à travers le boîtier de câbles bleu.

Étape 10

• Faites passer le câble à travers le boîtier de câbles noir à l'arrière.


• Laissez une longueur suffisante pour que la partie USB-A puisse être branchée sur la carte mère.


Étape 11

Faites passer le câble à travers la chaîne en plastique sur le côté gauche (axe Y). La chaîne en plastique peut être ouverte à l'aide d'un tournevis plat.

Étape 12

Faites passer le câble à travers la chaîne en plastique dans la zone de travail (axe X).
La chaîne en plastique peut être ouverte à l'aide d'un tournevis plat, mais laissez le premier maillon fermé, comme montré dans la vidéo.

Étape 13

Détachez le nouveau câble de l'ancien en retirant le ruban adhésif. L'ancien câble peut ensuite être mis au rebut.

Étape 14

Disposez le câble et branchez-le sur la carte du module de caméra du côté de la tête laser.
Branchez le câble USB-A sur la carte mère.

Étape 15

Assurez-vous que la chaîne en plastique gauche est bien fermée.

Étape 16

Fermez le capot latéral et serrez la vis.
