Beambox II - Remplacement de l'interrupteur à bascule – FLUX Help Center

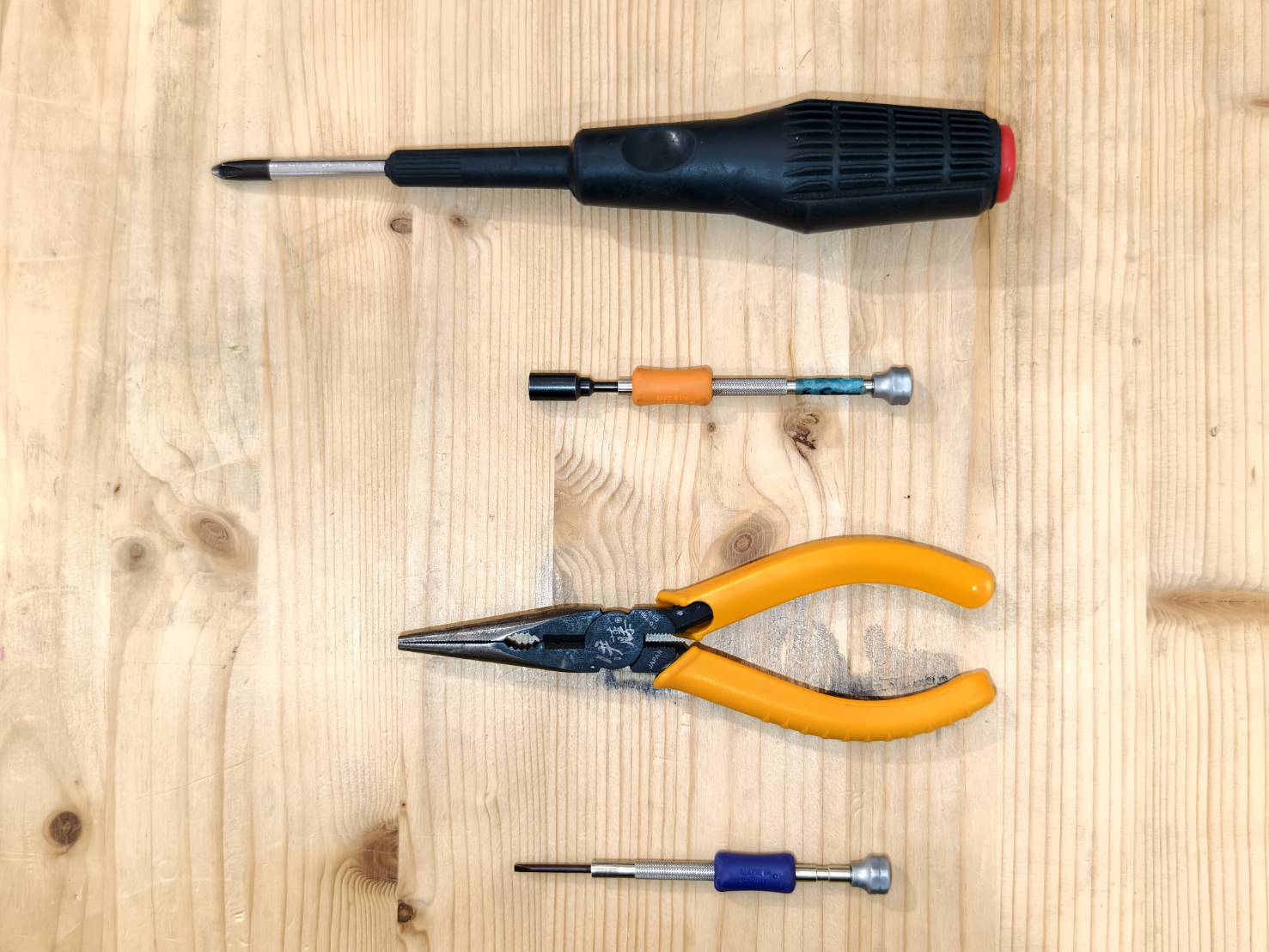

Outils

1	Tournevis cruciforme
2	Clé à douille/clé de 5,5 mm (petite)
3	Pince
4	Tournevis plat (petit)
5	Lampe torche (facultative)

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Utilisez un tournevis pour dévisser les vis à l'arrière de la machine, puis ouvrez le capot arrière.

Étape 3

Débranchez les câbles du tube laser et de l'alimentation laser.
Insérez le câble de l'alimentation laser dans l'orifice.
Refermez le capot arrière

Étape 4

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

Utilisez un tournevis cruciforme pour ouvrir le capot.

Étape 5

Débranchez les câbles.

Étape 6

Utilisez une clé à douille ou une clé plate de 5,5 mm pour retirer les deux écrous et conservez-les pour une utilisation ultérieure.

Étape 7

Desserrez l'écrou supérieur droit. Il n'est pas nécessaire de retirer complètement cette vis.

Étape 8

Retirez le bloc d'alimentation et posez-le à côté.

Étape 9

Desserrez l'écrou inférieur droit. Il n'est pas nécessaire de retirer complètement cette vis.

Étape 10

Après avoir desserré le dernier écrou, vous devriez pouvoir retirer le bloc d'alimentation. Conservez-le soigneusement pour le remontage ultérieur.

Étape 11

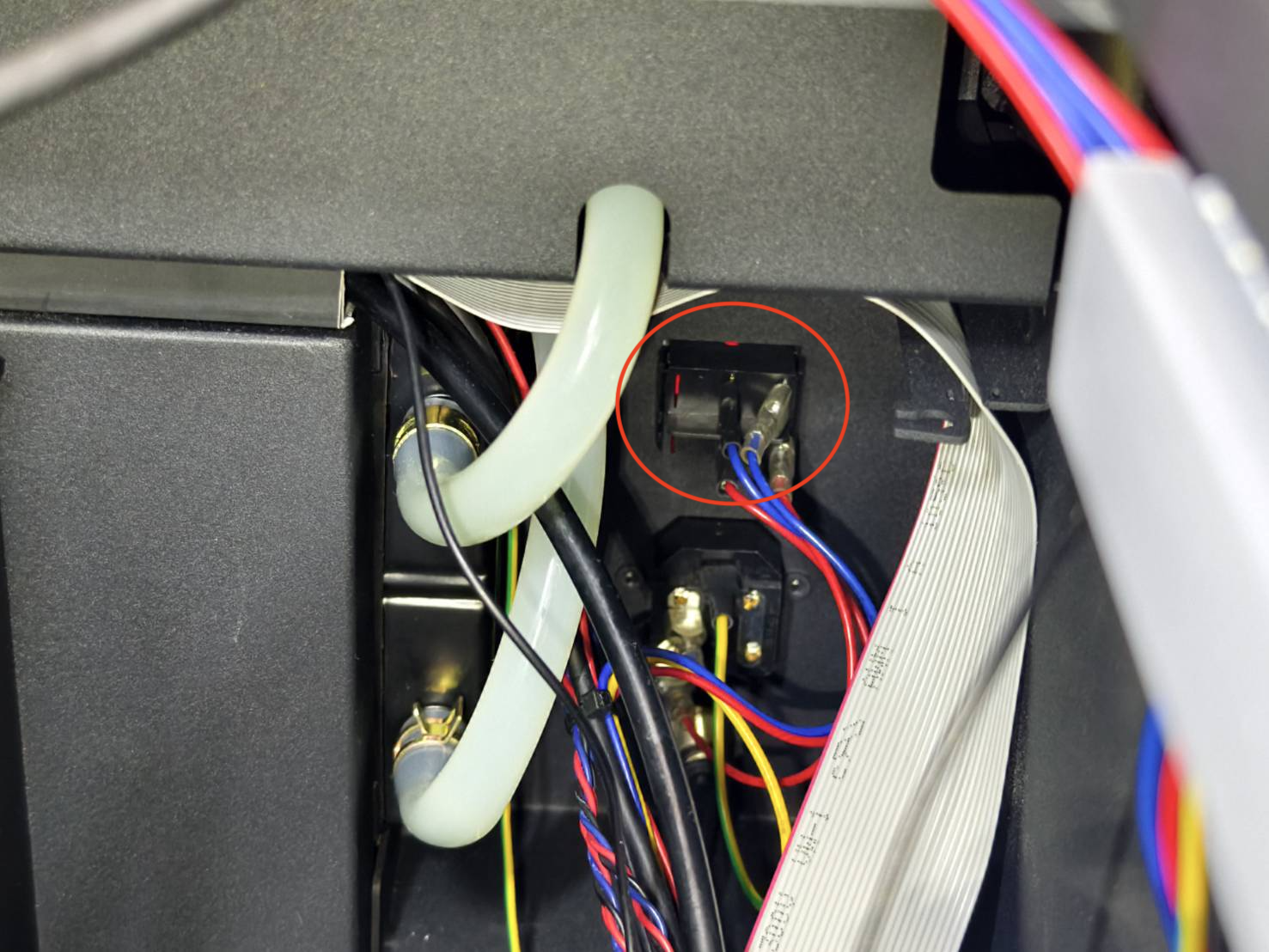

Localisez l'arrière de l'interrupteur à bascule à l'intérieur de la machine.

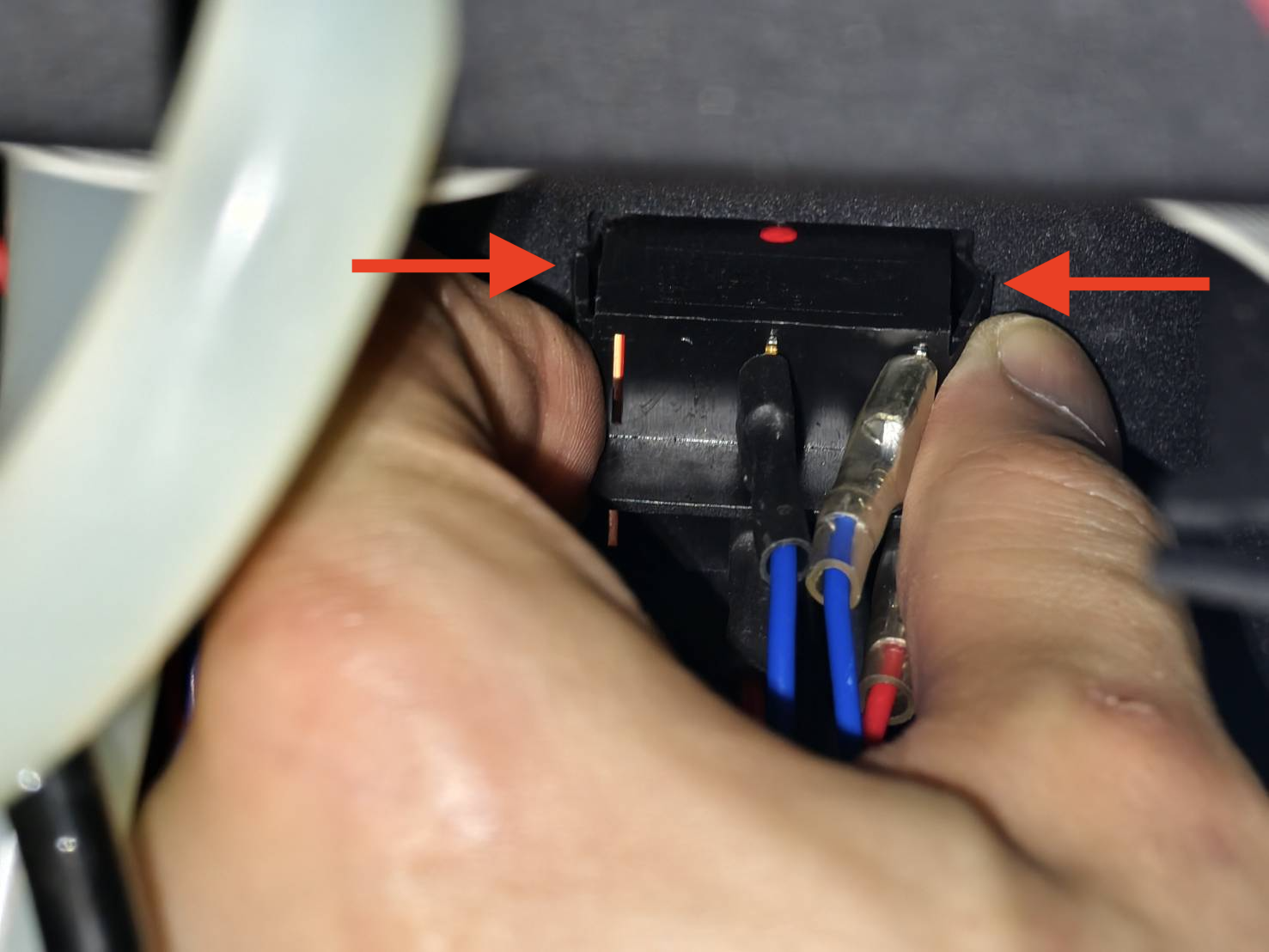

Essayez de pousser légèrement l'interrupteur vers l'extérieur. Pincez les côtés de l'interrupteur avec vos doigts ; vous pourrez alors le pousser et le faire bouger.

Étape 12

Tout en poussant l'interrupteur vers l'extérieur avec une main, utilisez un tournevis plat avec l'autre main pour le faire sortir.

Étape 13

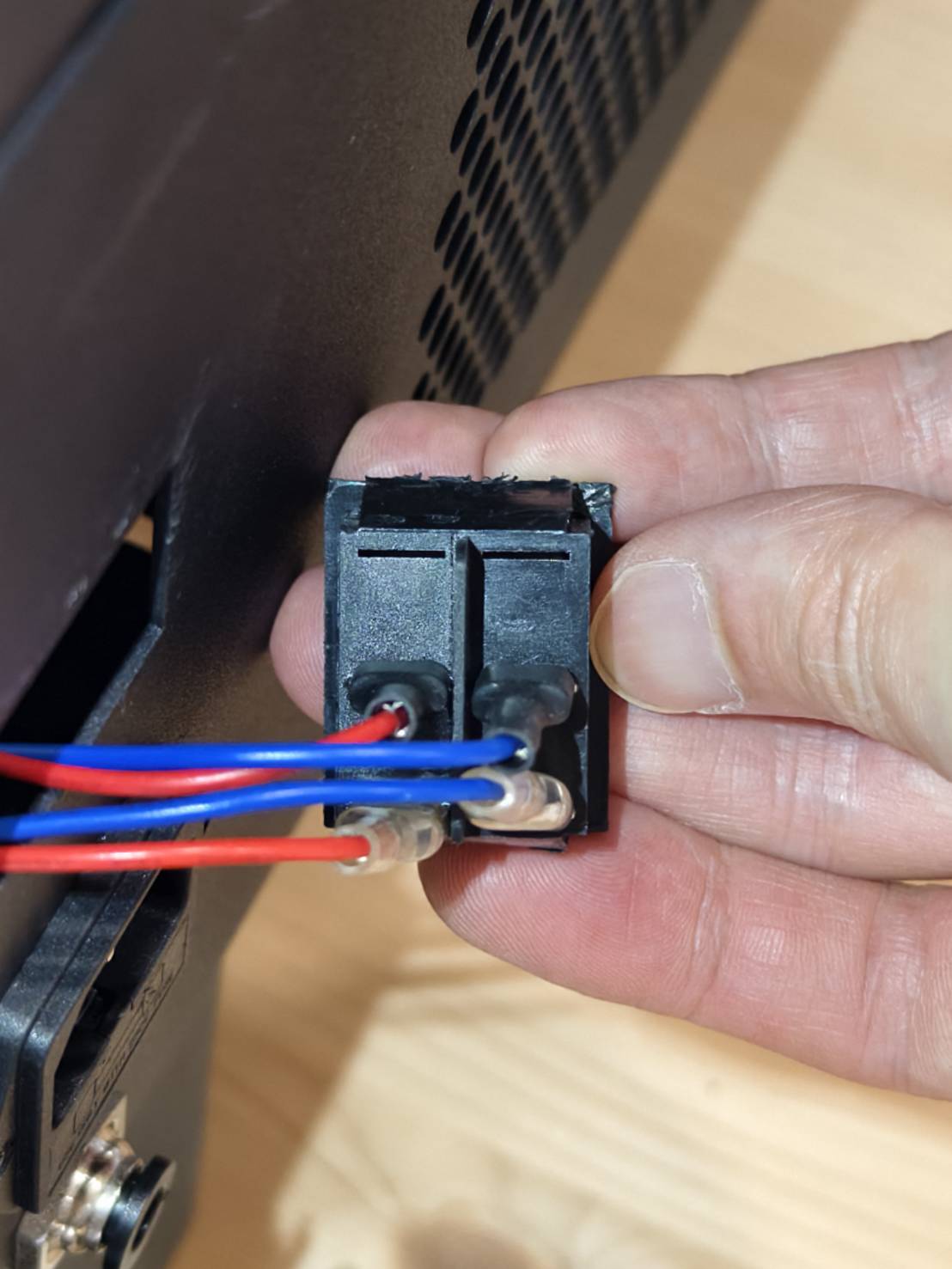

Prenez des photos pour mémoriser la position de chaque fil.

Étape 14

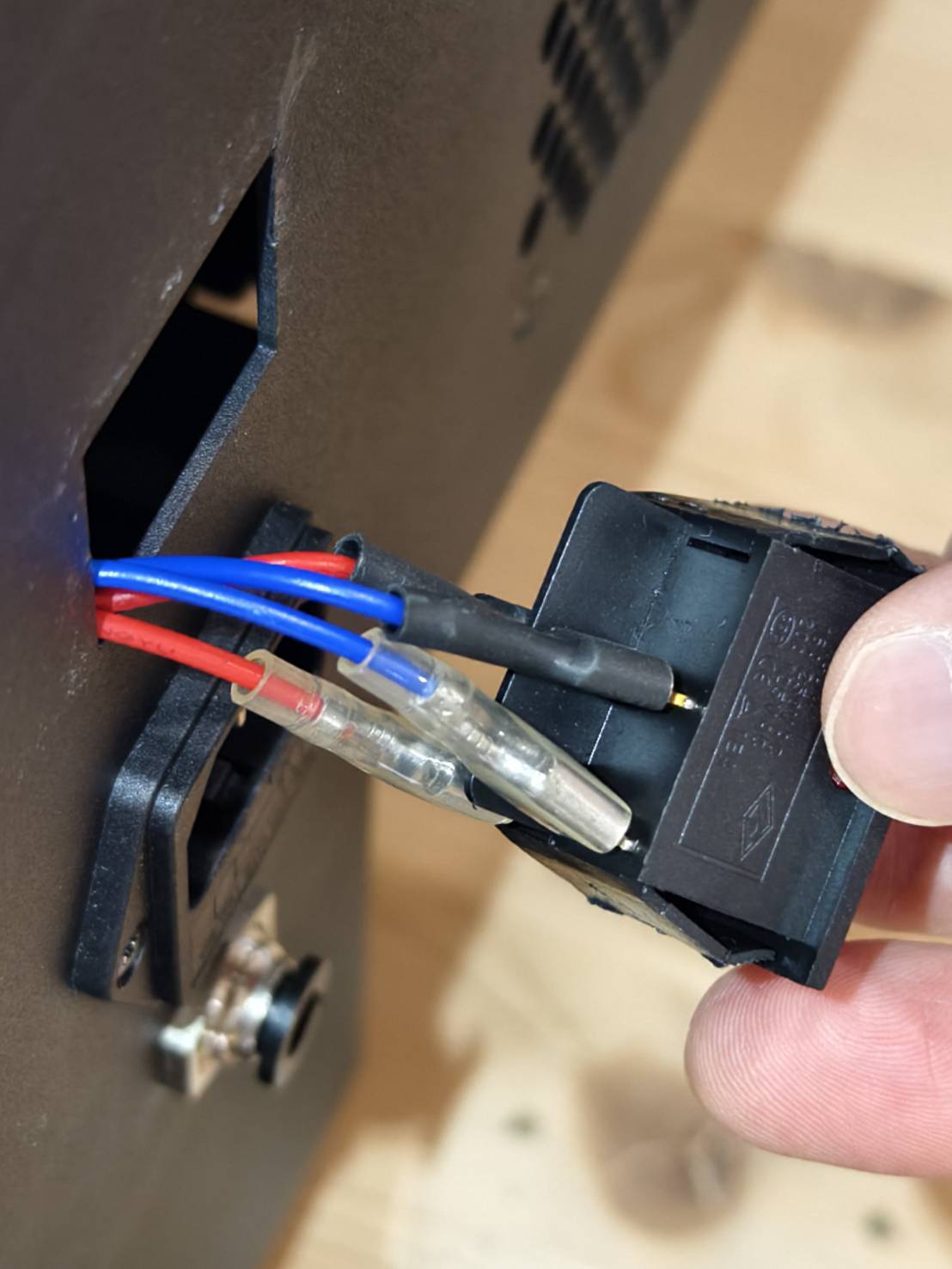

Débranchez les fils de l'interrupteur.

Étape 15

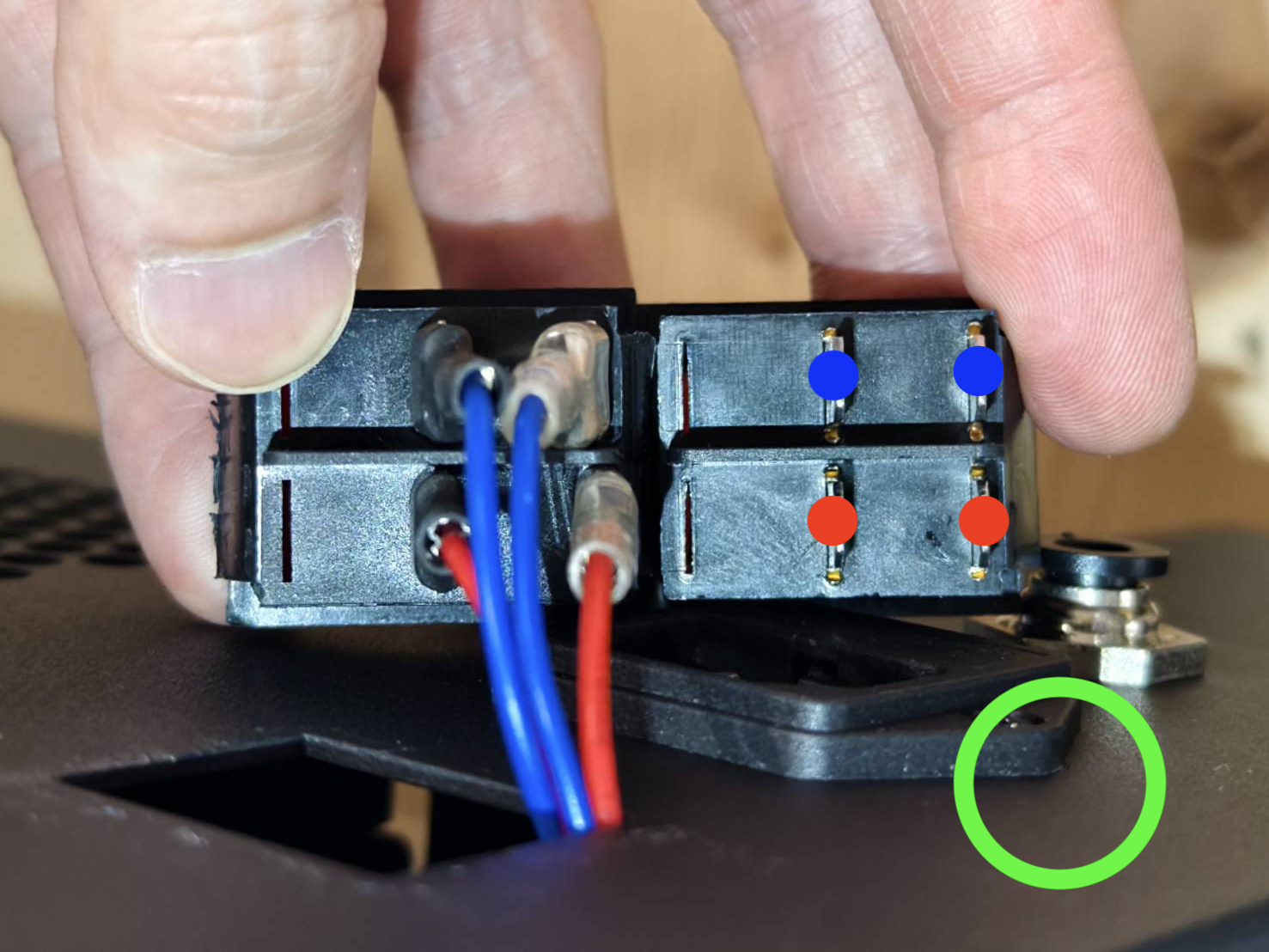

Connectez les fils au nouvel interrupteur.
Assurez-vous que les fils sont correctement positionnés, comme illustré sur la photo ci-dessous ou en vous référant aux photos prises à l' Étape 13.

Étape 16

Insérez l'interrupteur dans le trou.

Étape 17

Raccrochez l'alimentation du laser sur les goujons.

Étape 18

Serrez les écrous en haut à droite et en bas à droite.

Étape 19

Réinstallez l'écrou en bas à gauche.

Étape 20

Réinstallez l'écrou en haut à gauche.
Si vous avez du mal à installer cet écrou, vous pouvez essayer de le serrer avec une pince.
S'il est impossible de le serrer ou de le fixer, vous pouvez ignorer cet écrou ou simplement le laisser sur le goujon.

Étape 21

Rebranchez les câbles.
Assurez-vous que le sélecteur de tension est réglé sur la valeur correspondant à votre pays ou environnement.
(Si vous ne savez pas, vous pouvez consulter Wikipedia)

115V 230V
Fermez le couvercle latéral et serrez la vis.

Étape 22

Extrayez le câble du nouveau bloc d'alimentation du trou et déplacez-le vers le côté du couvercle arrière.
Reconnectez les câbles du tube laser et de l'alimentation laser.
Fermez le couvercle arrière et serrez la vis.
