Beambox II - Guide de remplacement du chariot linéaire de l'axe X

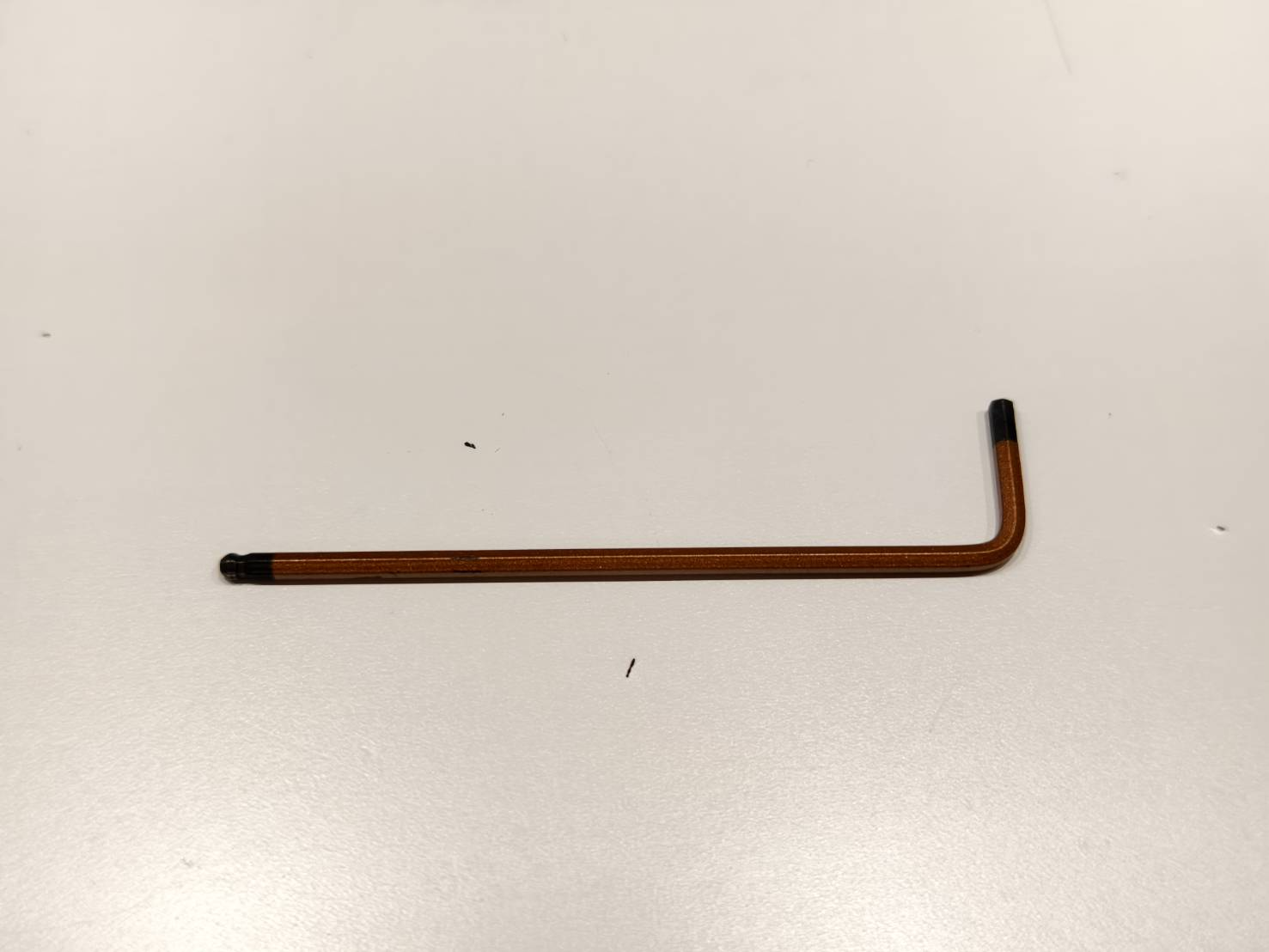

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

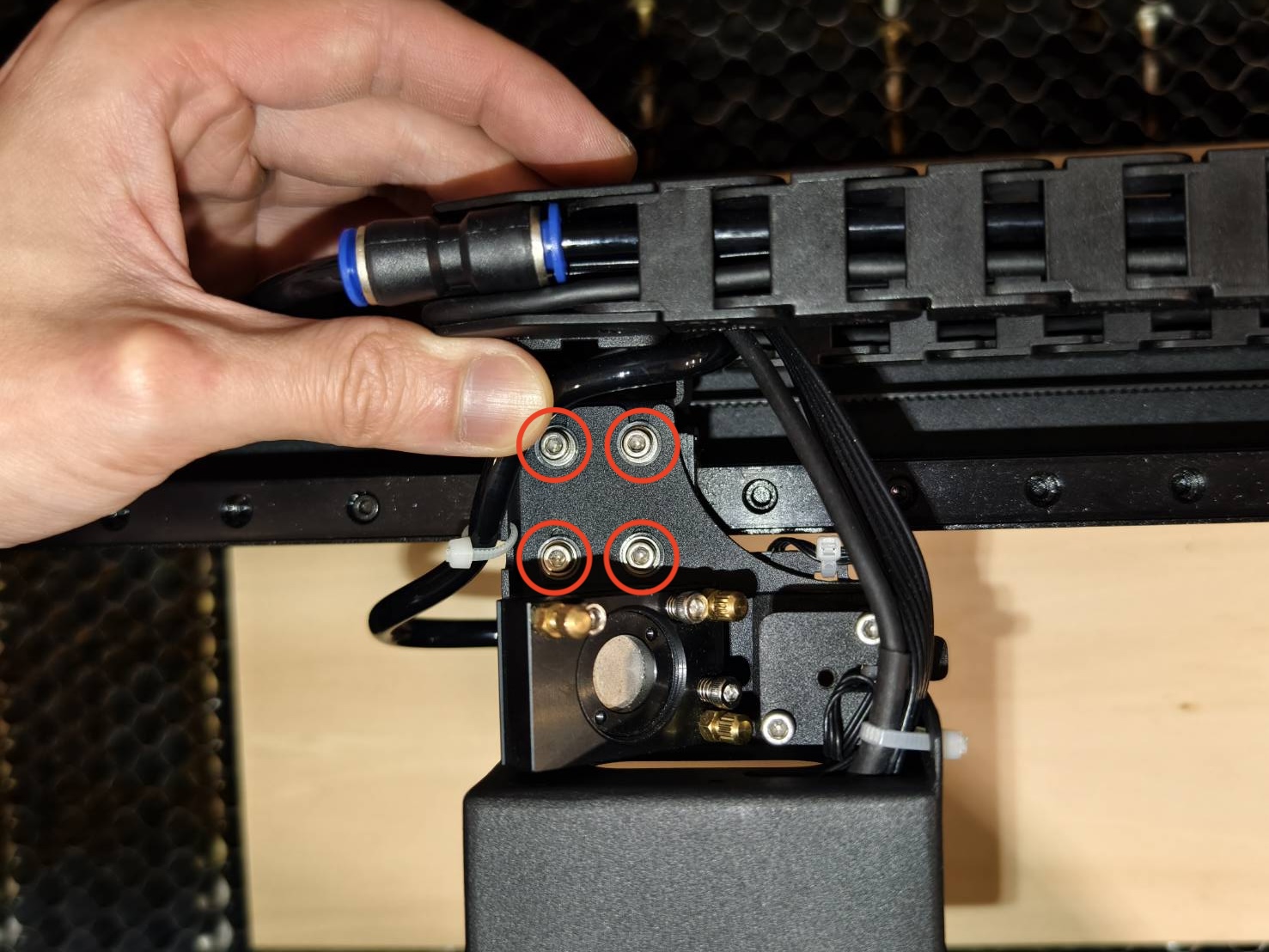

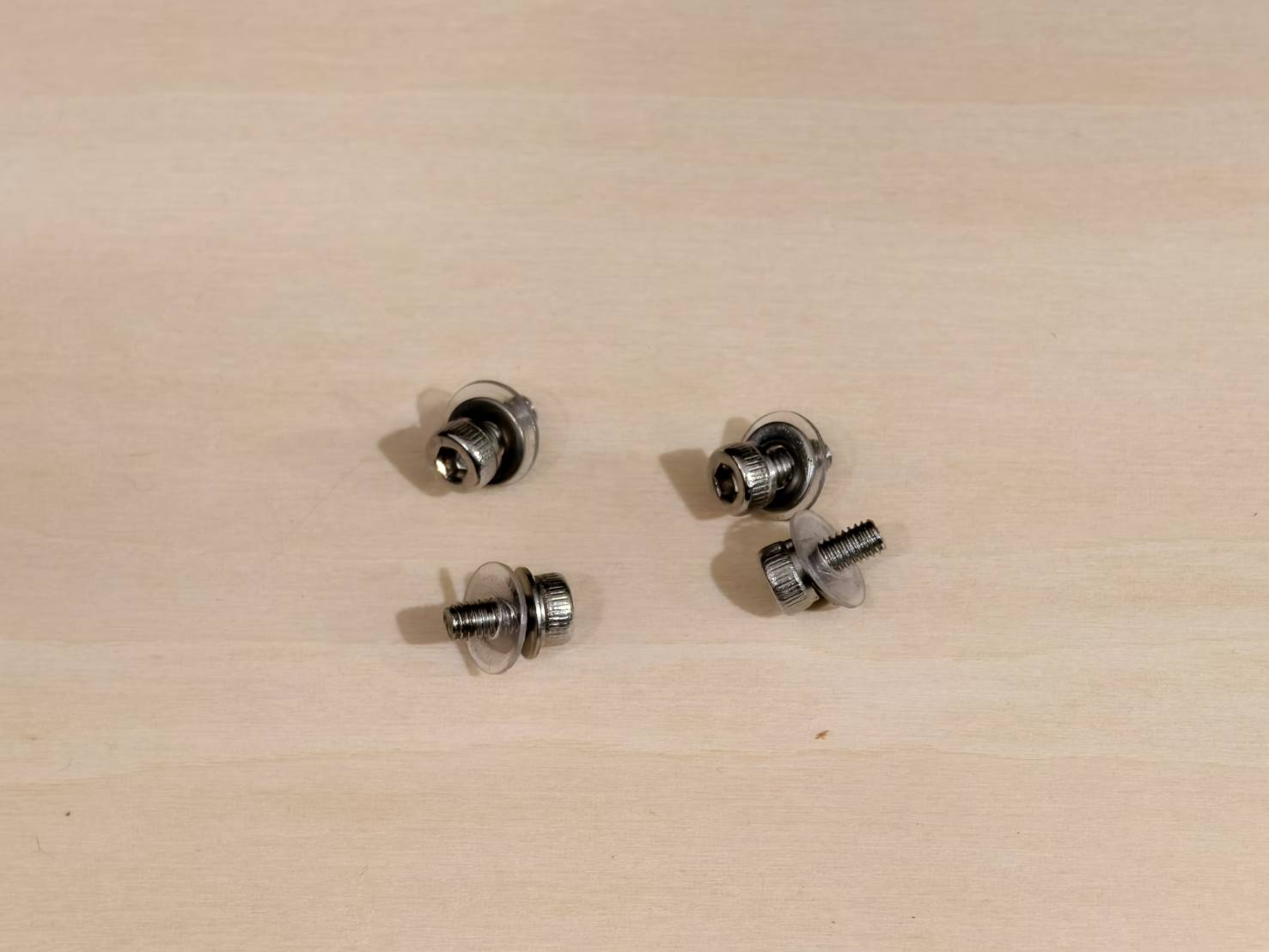

Retirez les quatre vis pour détacher la tête laser du chariot de l'axe X. Assurez-vous de conserver en lieu sûr les rondelles ou entretoises des vis après les avoir retirées.

Étape 3

Retirez les vis qui maintiennent le chariot linéaire de l'axe X.

Étape 4

Installez le nouveau chariot. Assurez-vous que le chariot ne sorte pas du rail.

Étape 5

Réinstallez la tête laser sur l'axe X.
