Beambox II - Remplacement du bloc d'alimentation (PSU) du laser

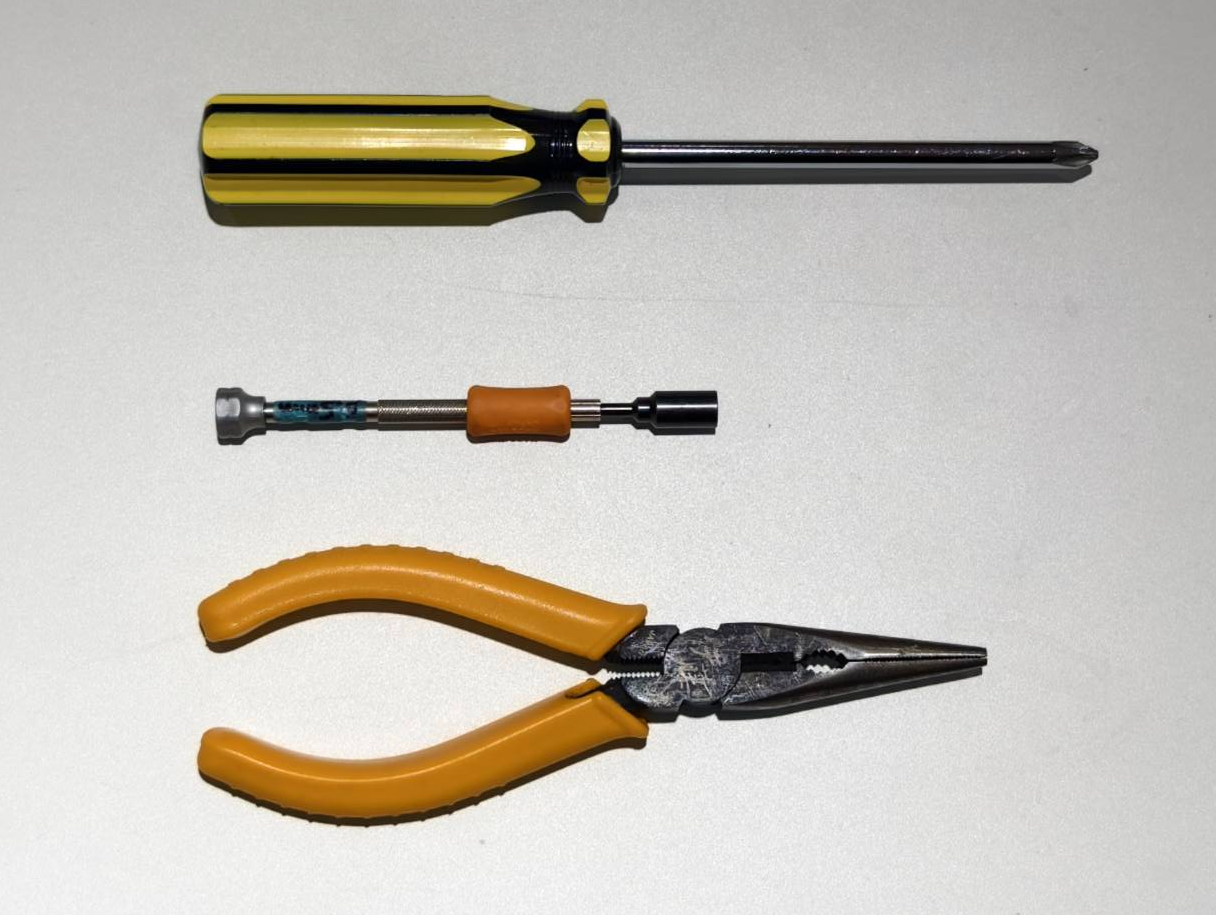

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

À l'aide d'un tournevis, dévissez les vis à l'arrière de la machine, puis ouvrez le panneau arrière.

Étape 3

• Déconnectez les câbles du tube laser et de l'alimentation laser.

• Faites passer le câble de l'alimentation laser à travers l'orifice.


• Refermez le panneau arrière


Étape 4

Ouvrez le panneau latéral pour accéder à l'intérieur de la machine.

• Utilisez un tournevis cruciforme pour retirer le couvercle.



Étape 5

Débranchez tous les câbles.

Étape 6

Utilisez une clé à douille ou une clé plate de 5,5 mm pour retirer les deux écrous et conservez-les pour une utilisation ultérieure.

Étape 7

Desserrez l'écrou supérieur droit. Il n'est pas nécessaire de retirer complètement cette vis.

Étape 8

Retirez le bloc d'alimentation et posez-le.

Étape 9

Desserrez l'écrou inférieur droit. Il n'est pas nécessaire de retirer complètement cette vis.

Étape 10

Après avoir desserré le dernier écrou, vous devriez pouvoir retirer le bloc d'alimentation.

Étape 11

• Vérifiez si votre nouvelle alimentation laser dispose de ce petit cavalier installé.
  Si votre nouvelle alimentation ne dispose pas de ce cavalier, veuillez le retirer de l'ancienne et l'installer sur la nouvelle alimentation.

• Accrochez le nouveau bloc d'alimentation laser sur les goujons.

Étape 12

Serrez les écrous supérieur droit et inférieur droit.

Étape 13

Réinstallez l'écrou inférieur gauche.

Étape 14

• Réinstallez l'écrou supérieur gauche.




• Si vous avez des difficultés à installer cet écrou, vous pouvez utiliser une pince pour le serrer.


• Si l'écrou ne peut pas être serré ou fixé, il peut être laissé de côté ou simplement accroché sur le goujon.


Étape 15

• Rebranchez les câbles.



• Assurez-vous que le sélecteur de tension est réglé sur la valeur correspondant à votre pays ou environnement.
  (Si vous ne connaissez pas cette valeur, vous pouvez consulter Wikipedia)


  115V	230V

• Fermez le capot latéral et serrez la vis.


Étape 16

• Faites passer le câble du nouveau bloc d'alimentation par l'orifice et amenez-le vers le côté du capot arrière.

• Reconnectez les câbles du tube laser et du bloc d'alimentation laser.

• Fermez le capot arrière et serrez la vis.
