Beambox II - Remplacement de l'alimentation 12V (PSU 12V) – FLUX Help Center

Outils

1	Tournevis cruciforme
2	Tournevis T8

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

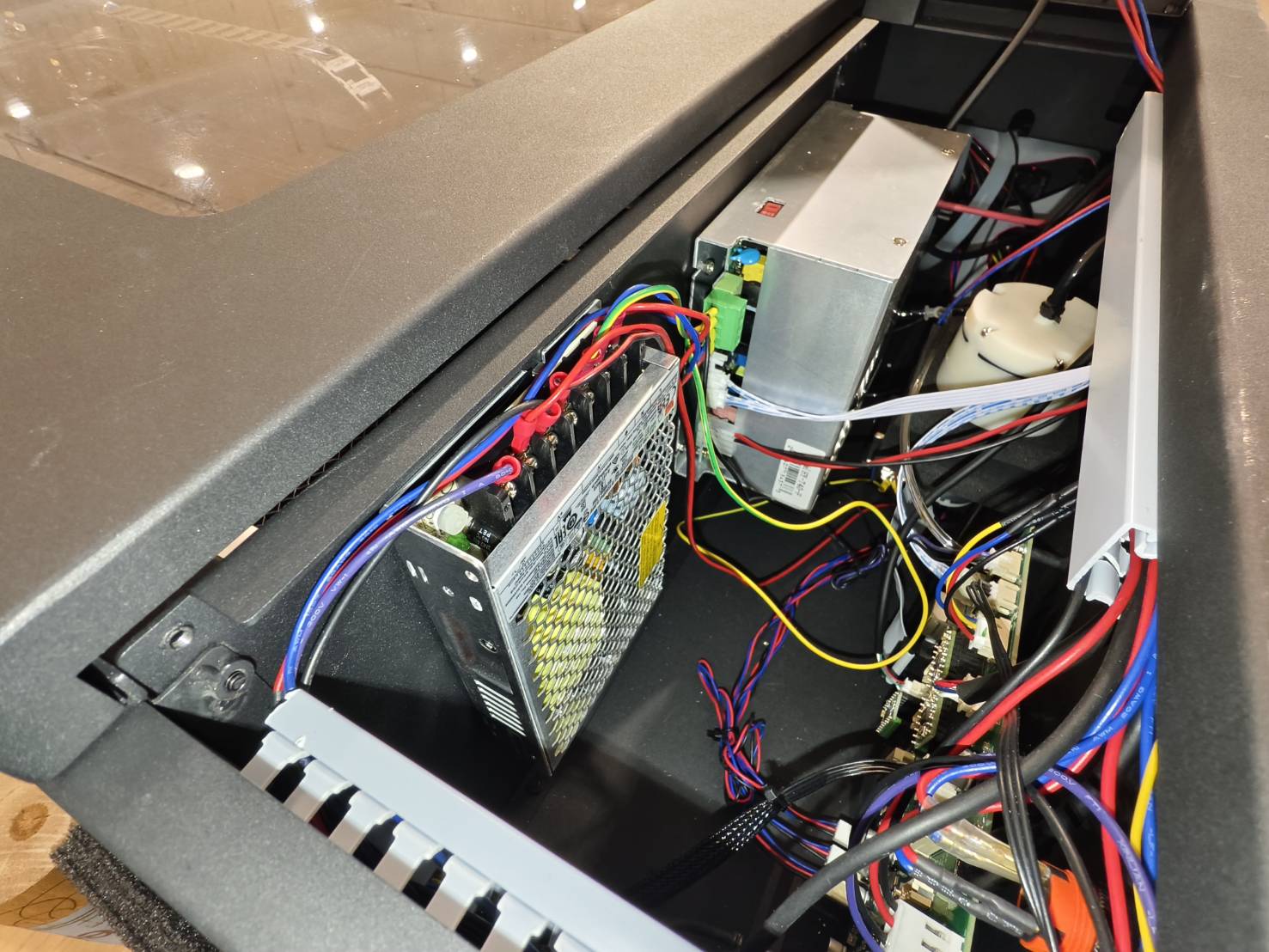

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

Utilisez un tournevis cruciforme pour retirer le capot.

Étape 3

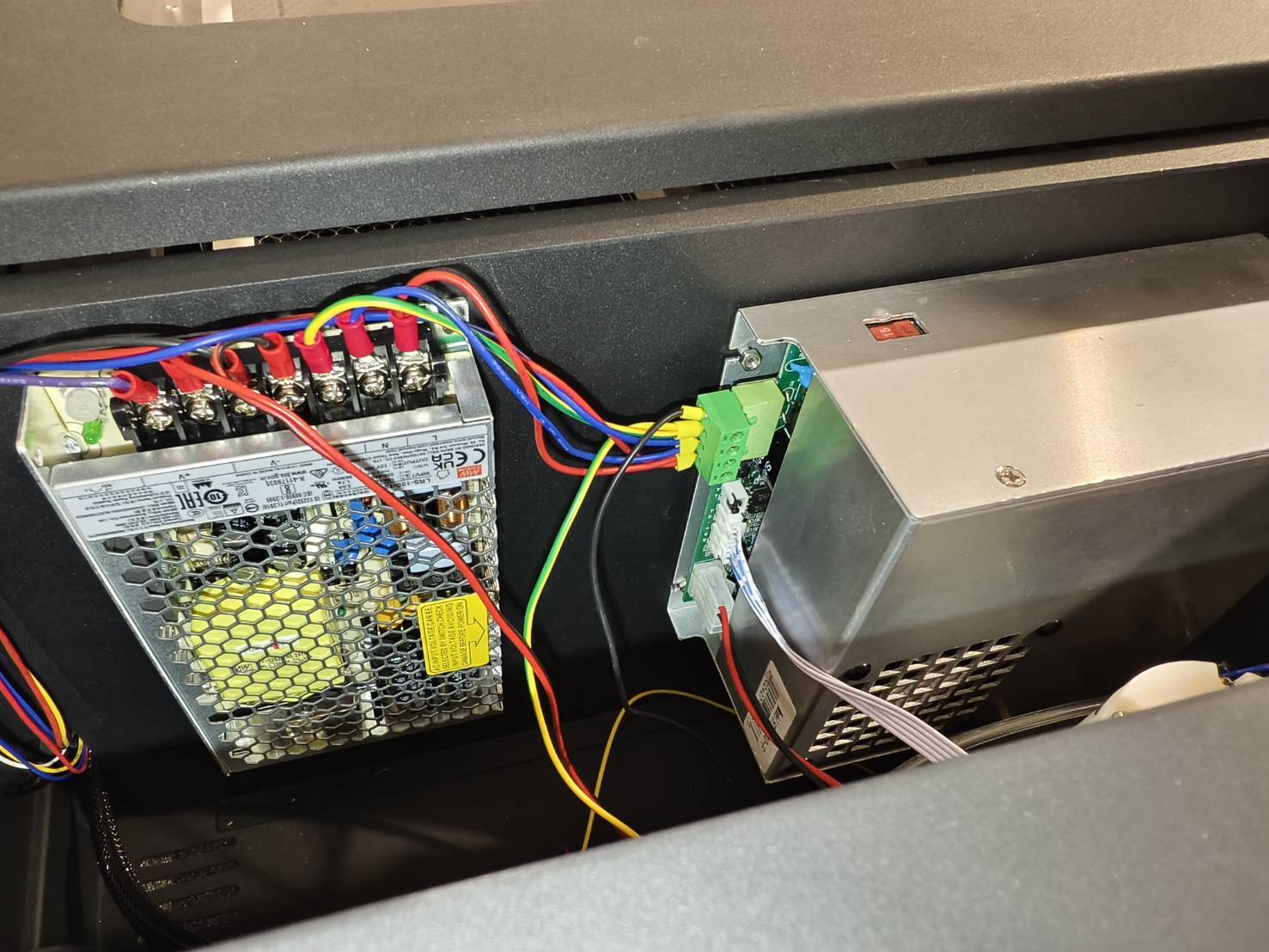

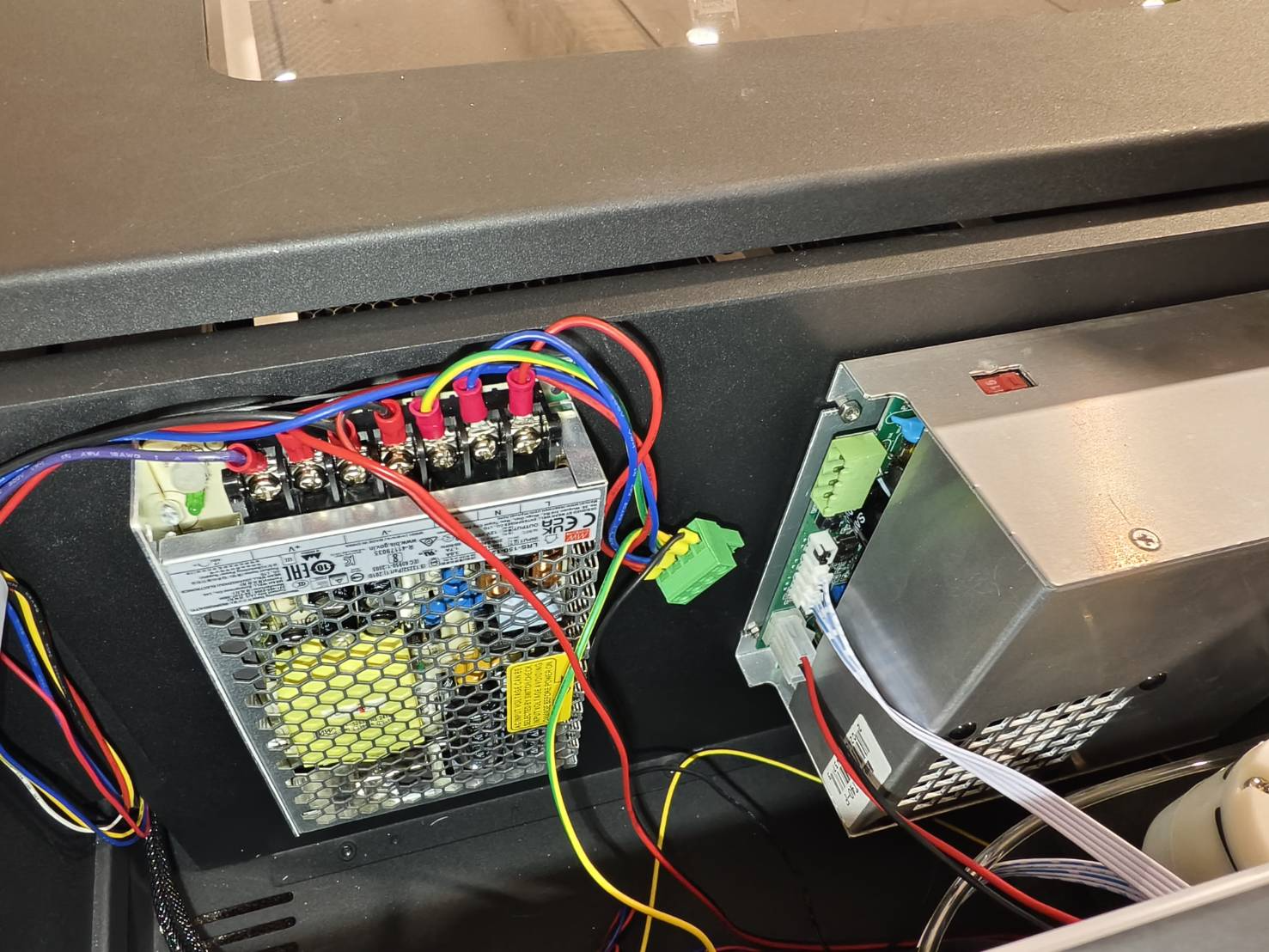

Photographiez l'ensemble du câblage de l'alimentation 12V. Assurez-vous que les photos soient aussi nettes que possible.
Cela vous évitera d'oublier l'emplacement des câbles lors de l'installation de la nouvelle alimentation.
(Si vous ne vous souvenez plus de l'emplacement d'un câble, veuillez consulter le schéma pour la configuration la plus récente.)

Étape 4

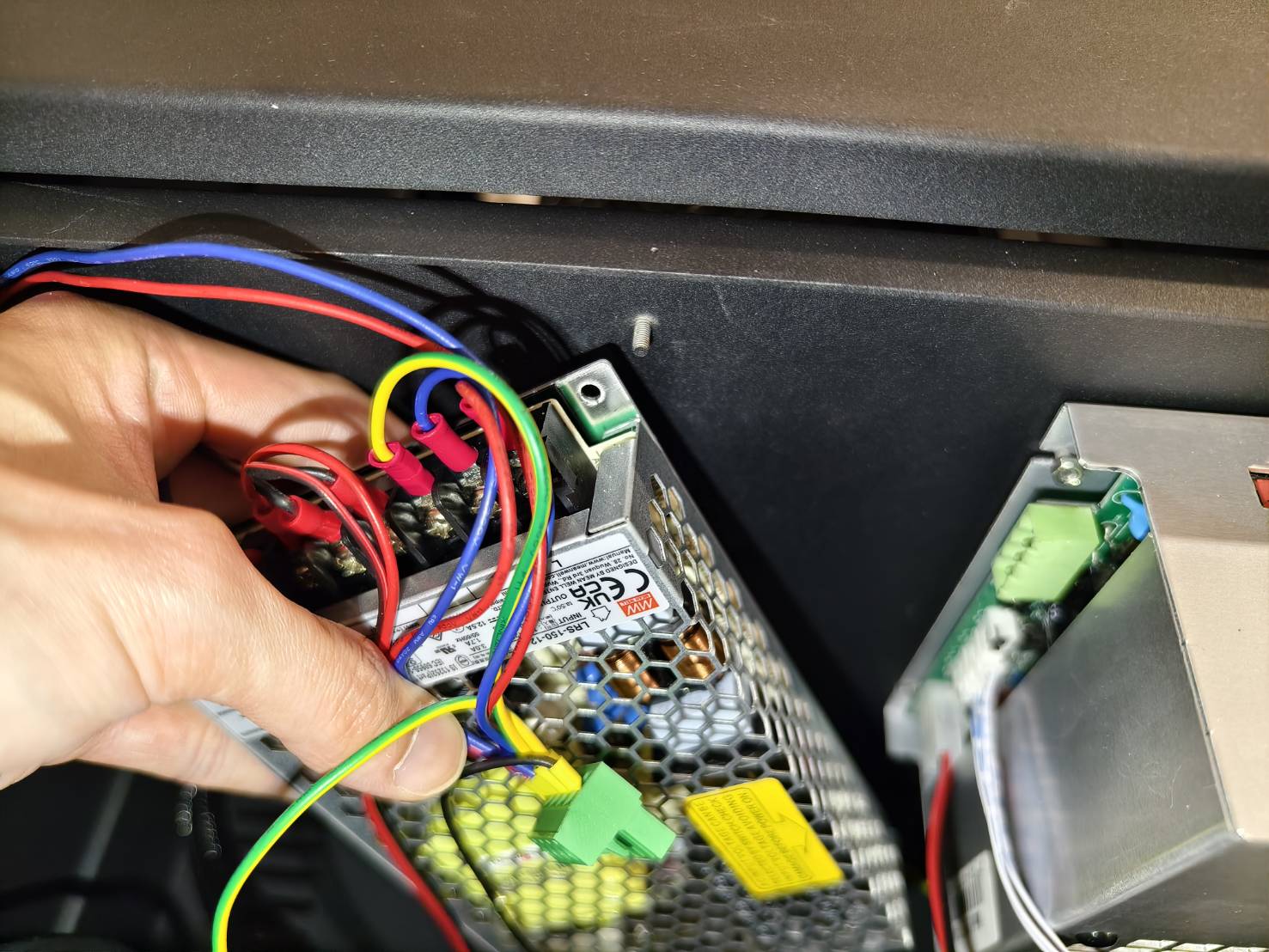

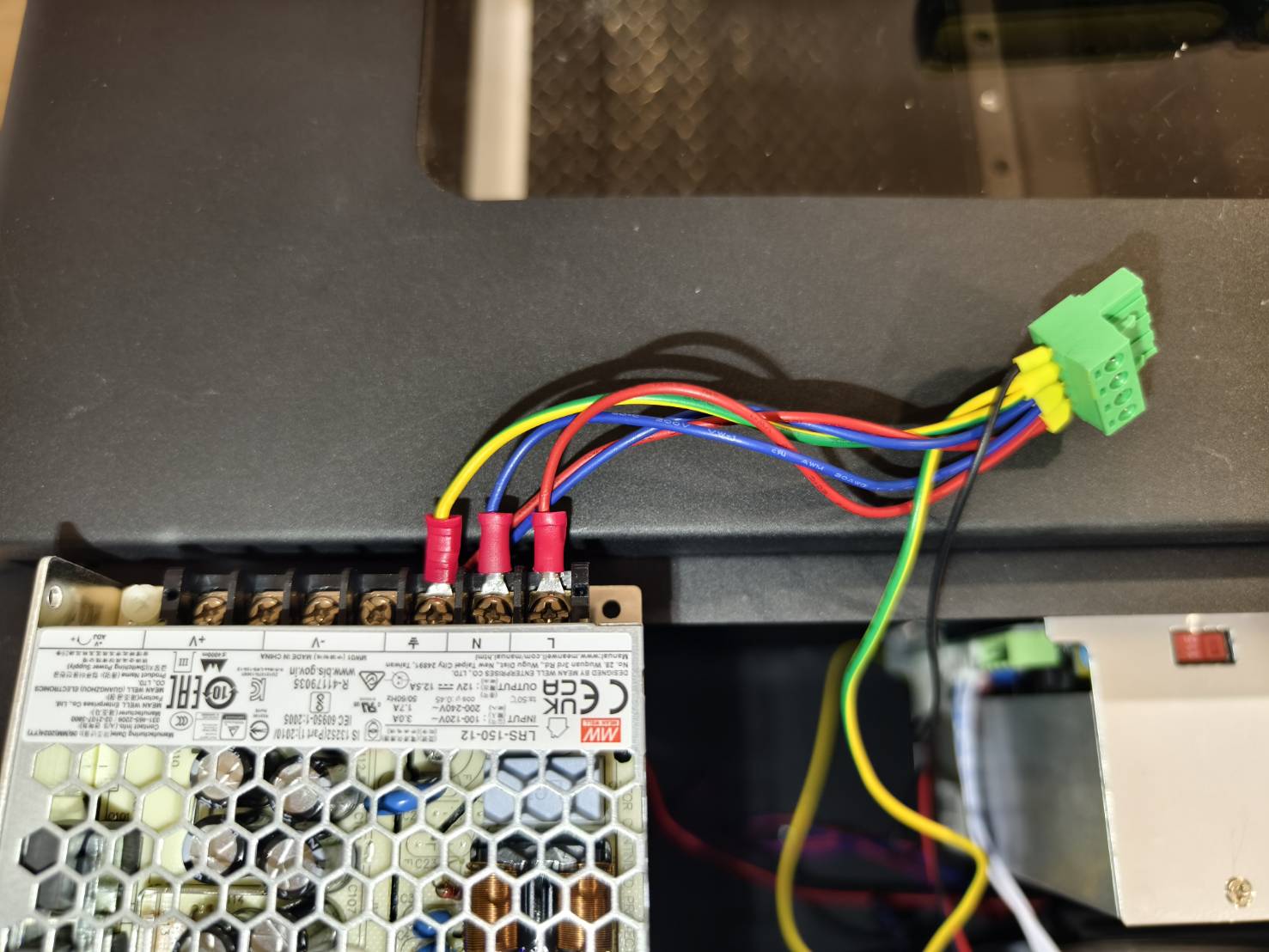

Débranchez le câble de l'alimentation du laser.

Étape 5

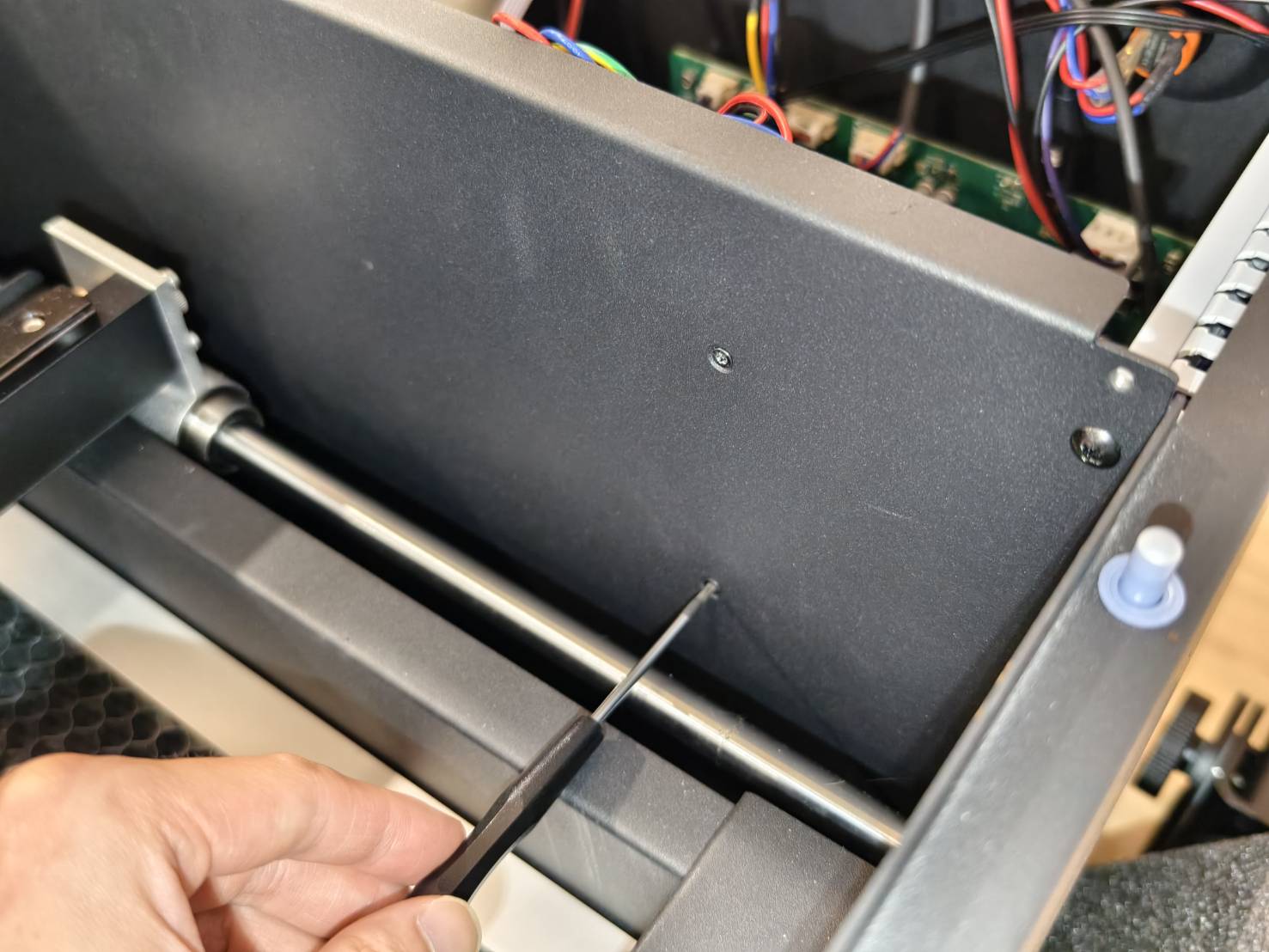

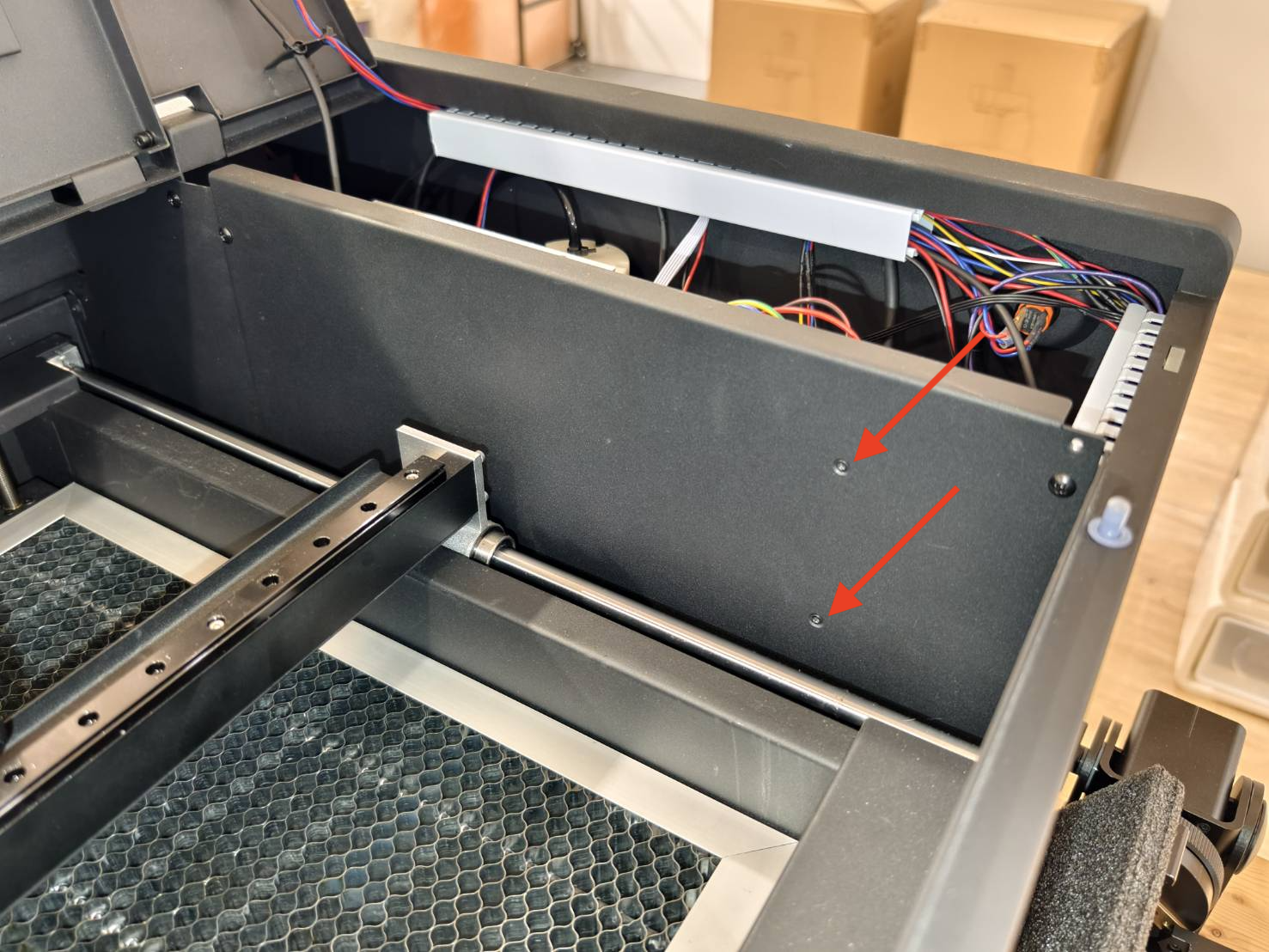

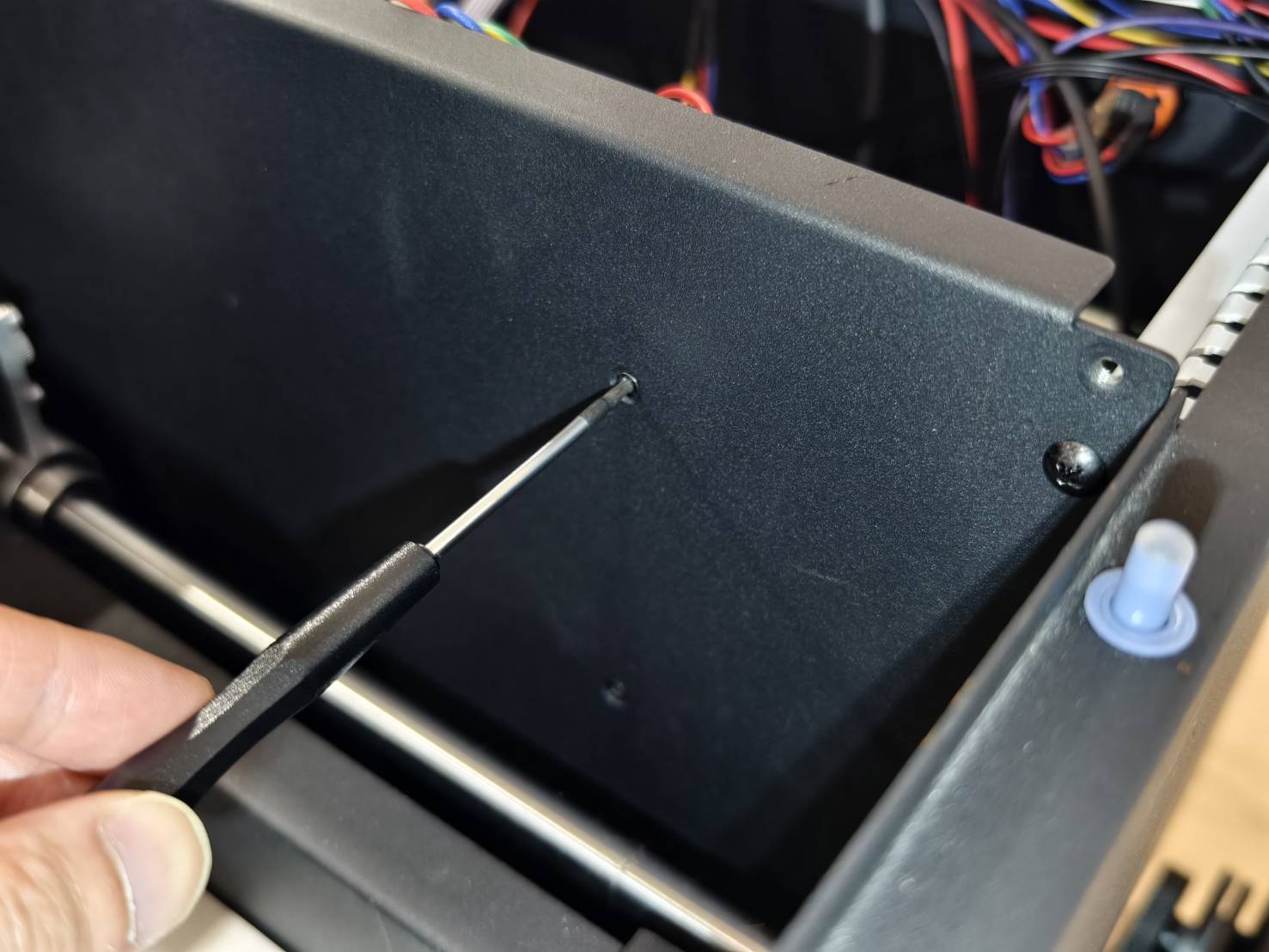

Ouvrez le couvercle et dévissez les deux vis T8 à l'arrière de l'alimentation 12V.
L'alimentation peut alors être démontée de la tôle métallique.

Étape 6

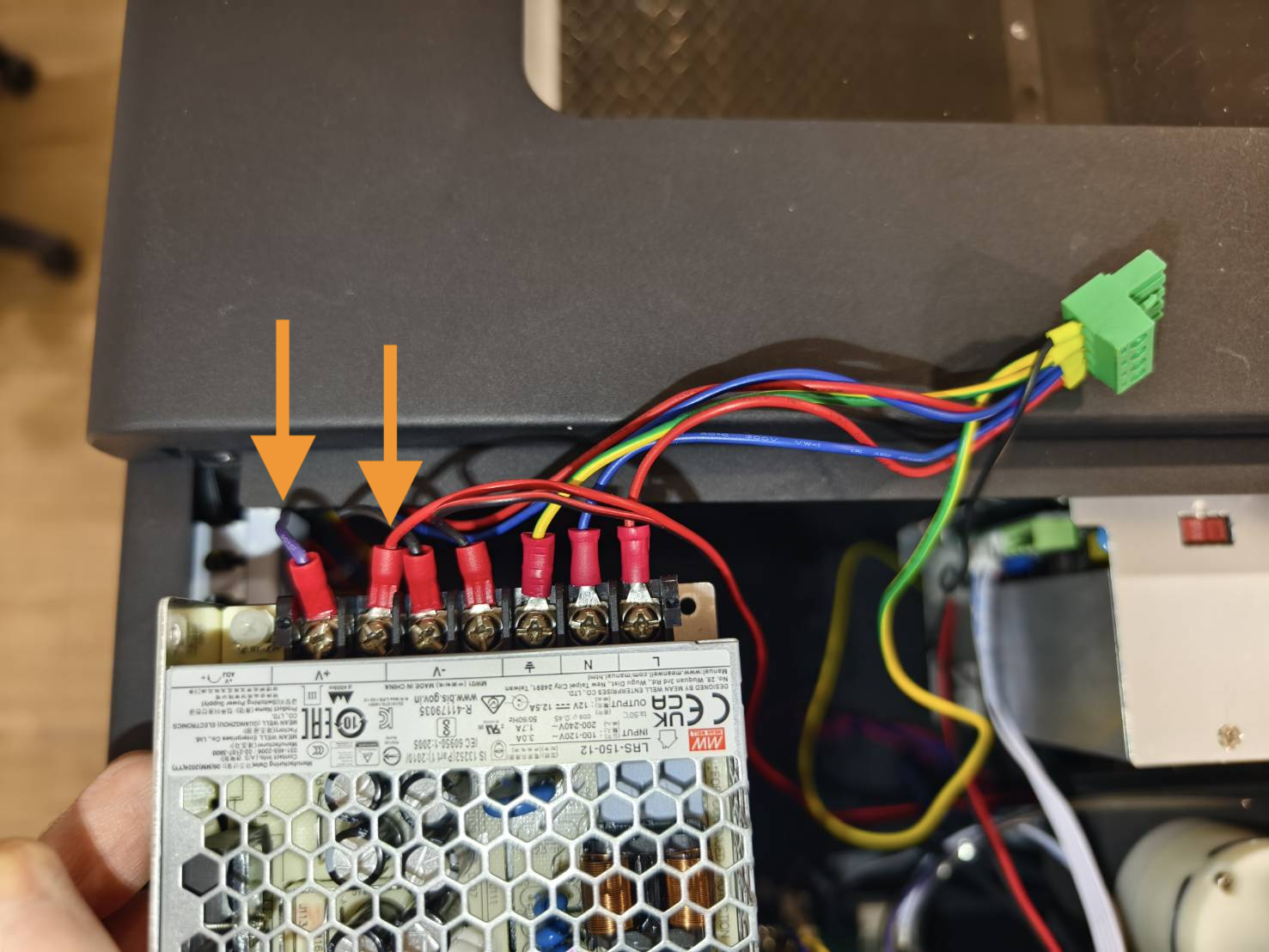

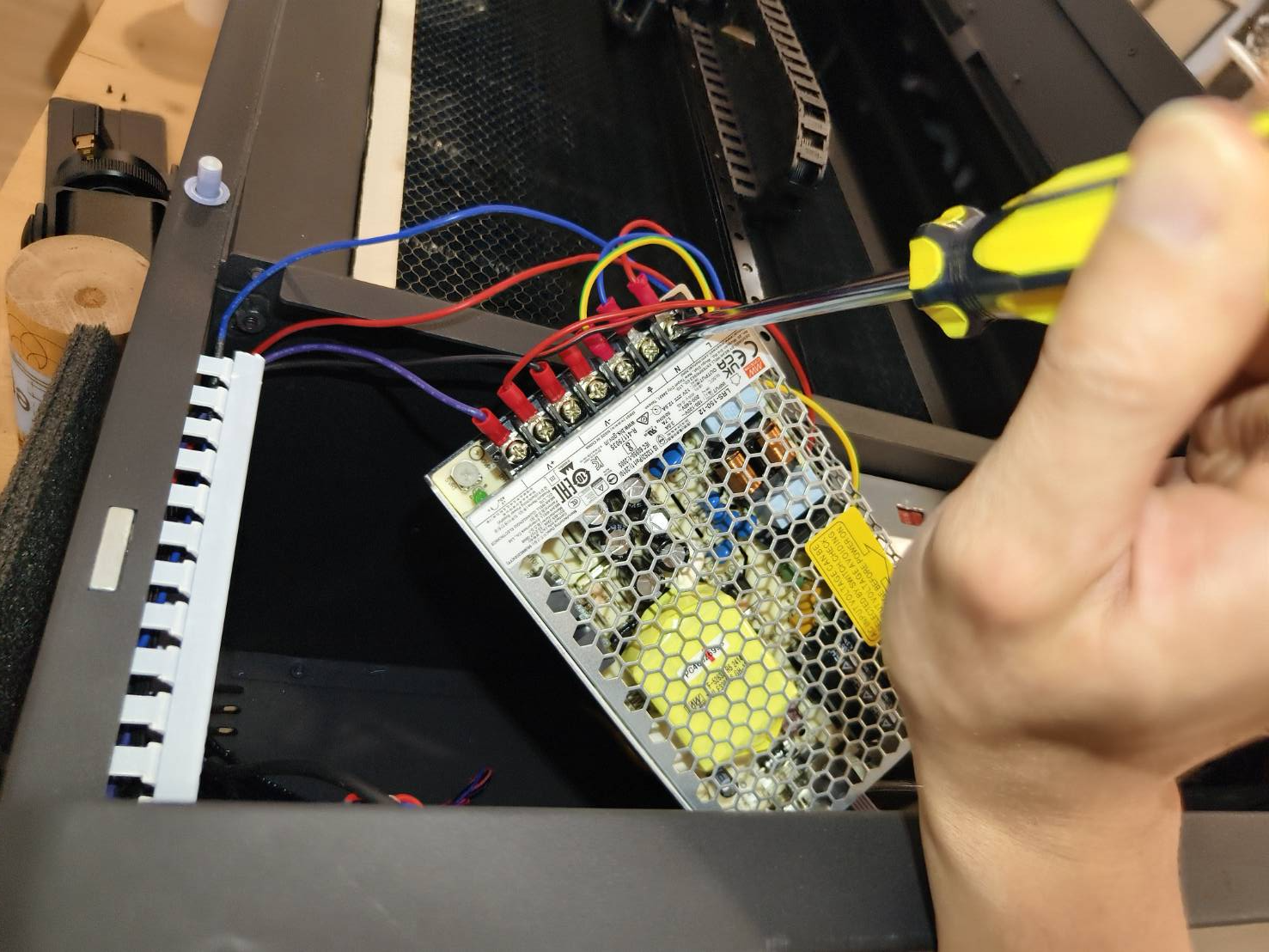

Retirez tous les câbles de l'alimentation 12V, puis celle-ci peut être complètement retirée de la machine.
Vous pouvez prendre des photos avant de débrancher les câbles pour vous rappeler de leur emplacement.
(Il n'est pas nécessaire de retirer complètement les vis. Les câbles peuvent être extraits lorsque les vis sont desserrées.)

Étape 7

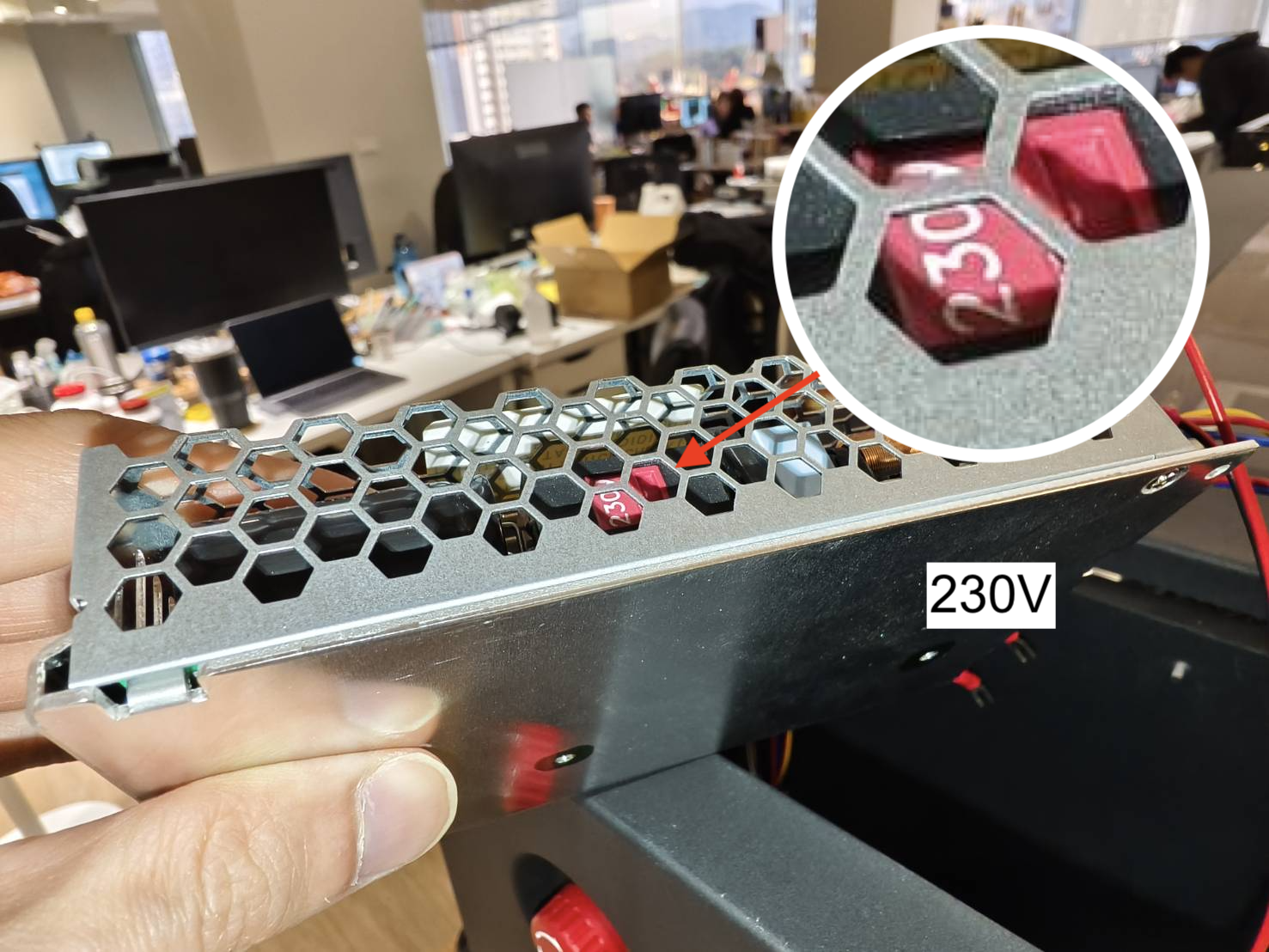

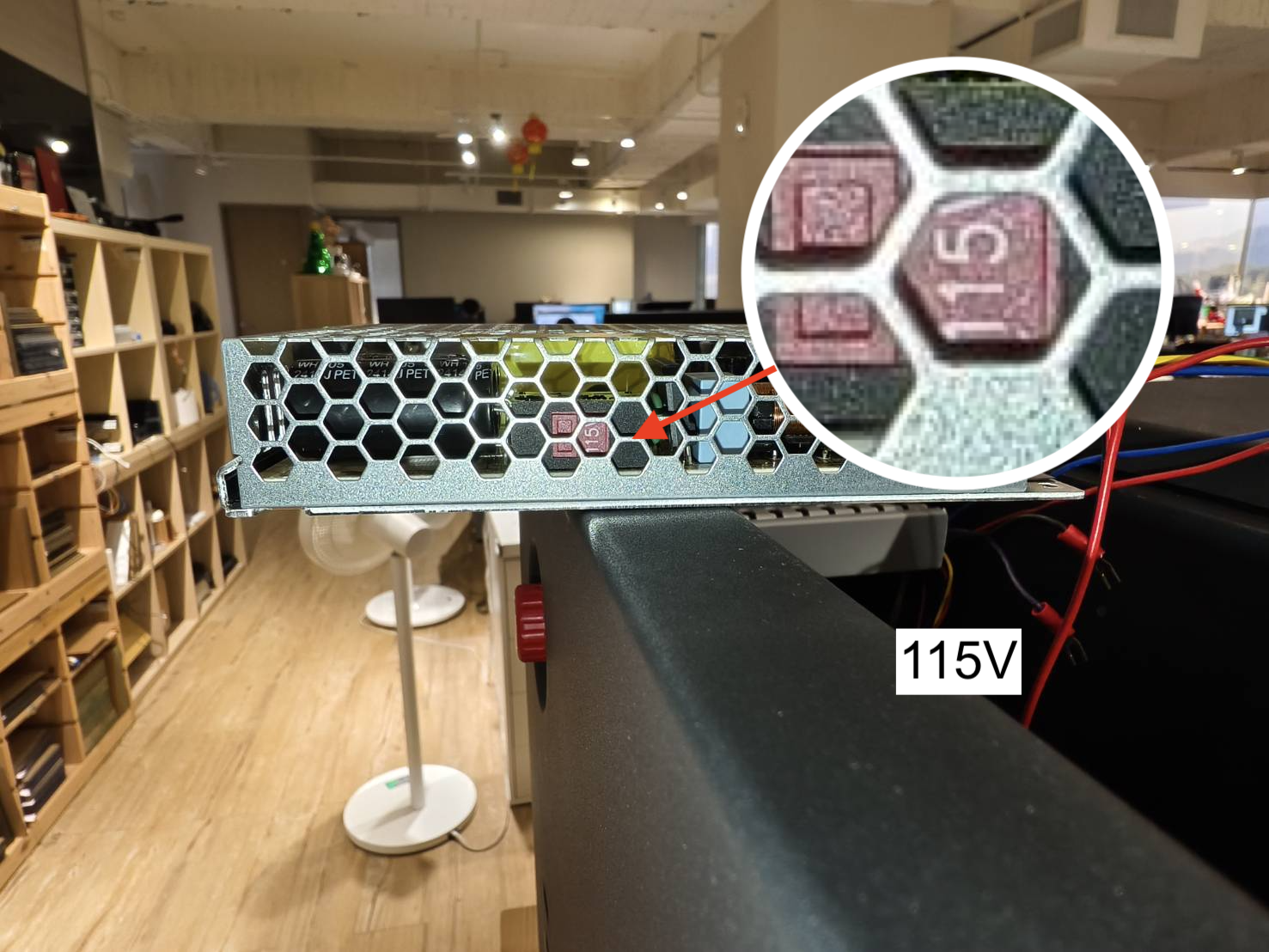

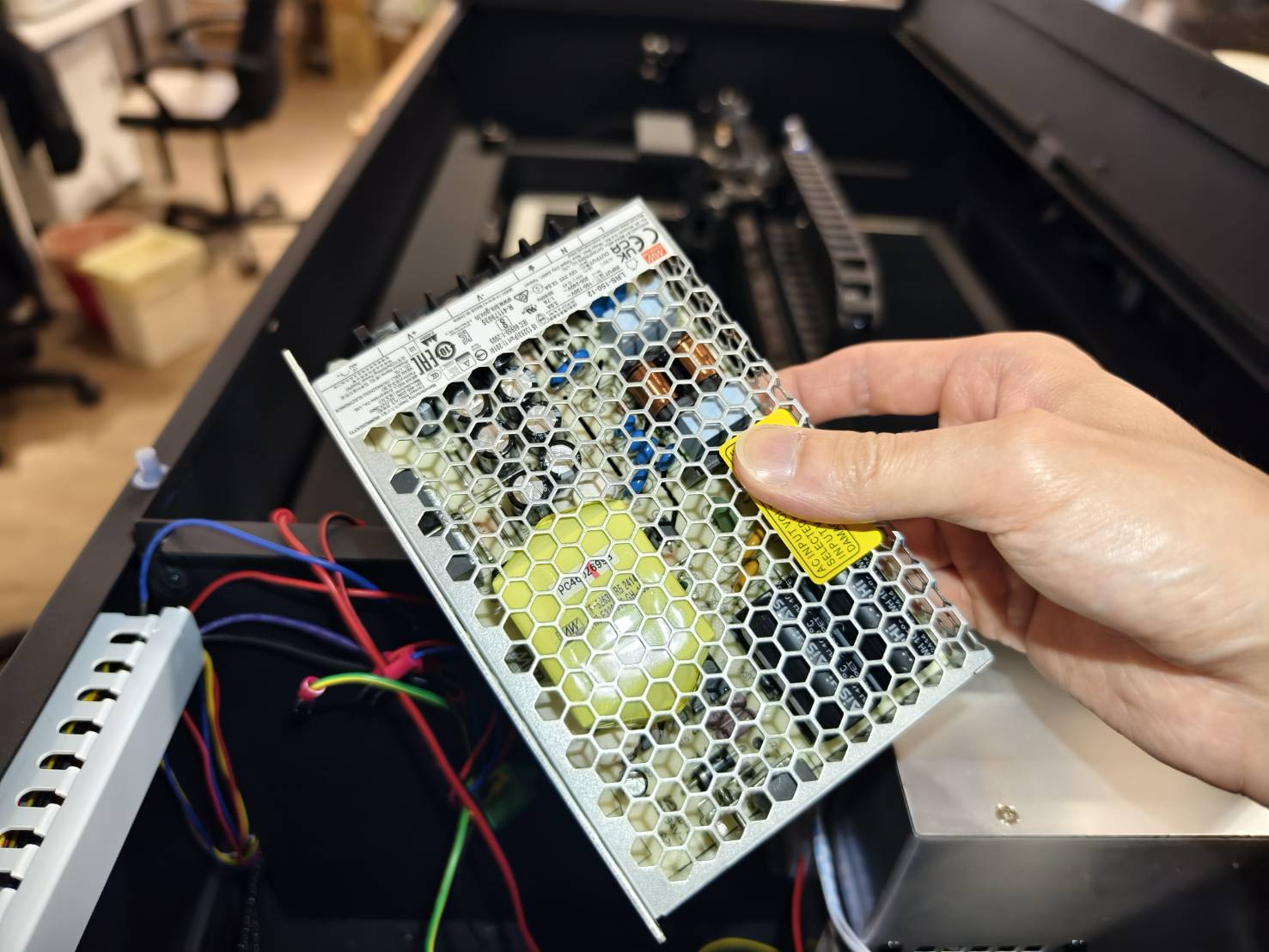

Assurez-vous que la tension de l'alimentation 12V est réglée sur la valeur correspondant à votre pays ou environnement.
Le sélecteur se trouve sur le côté de l'alimentation. Veuillez le régler sur 115V ou 230V selon votre réseau électrique.
(Si vous ne connaissez pas la tension de votre réseau, vous pouvez consulter Wikipédia)

Étape 8

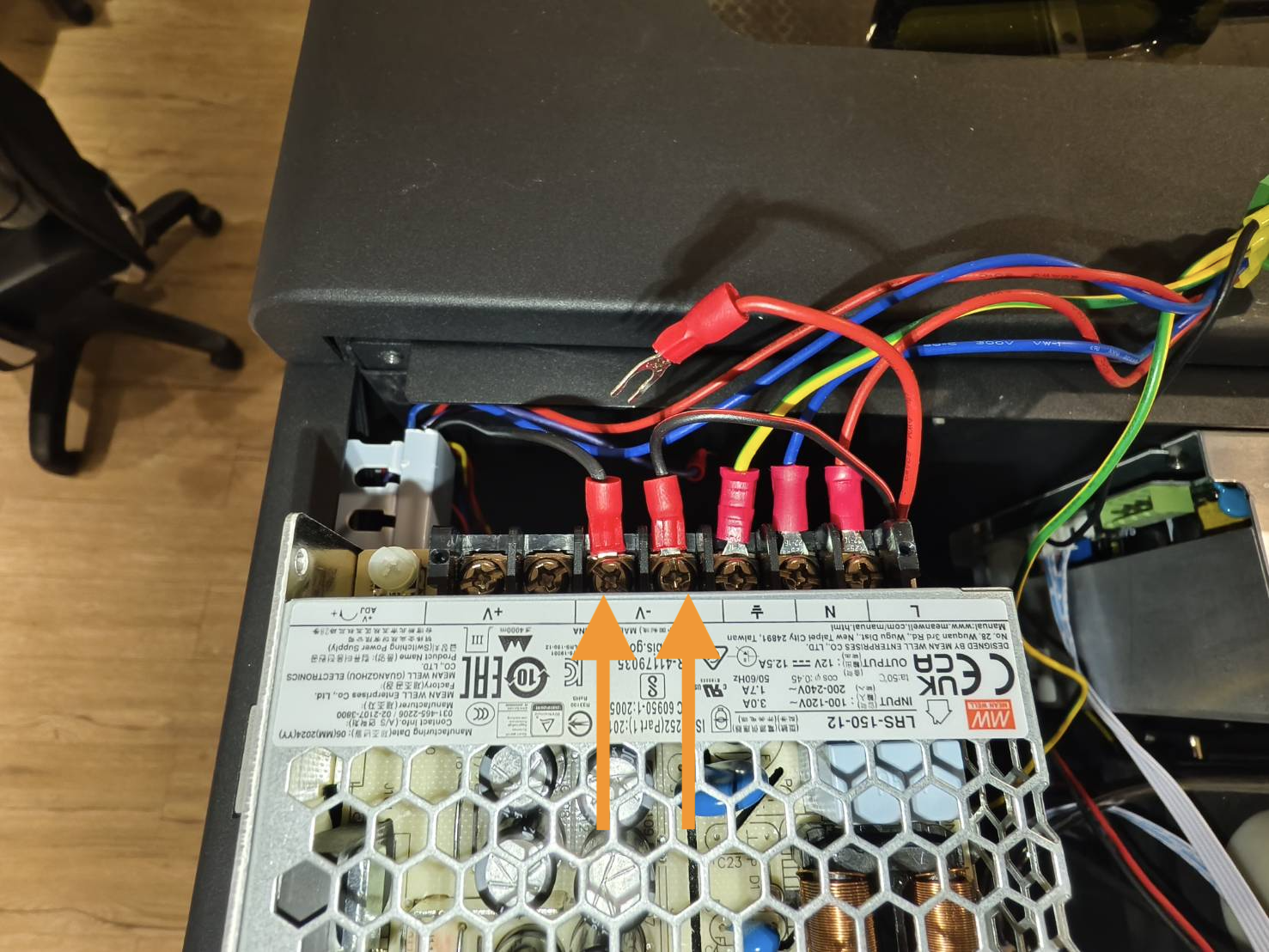

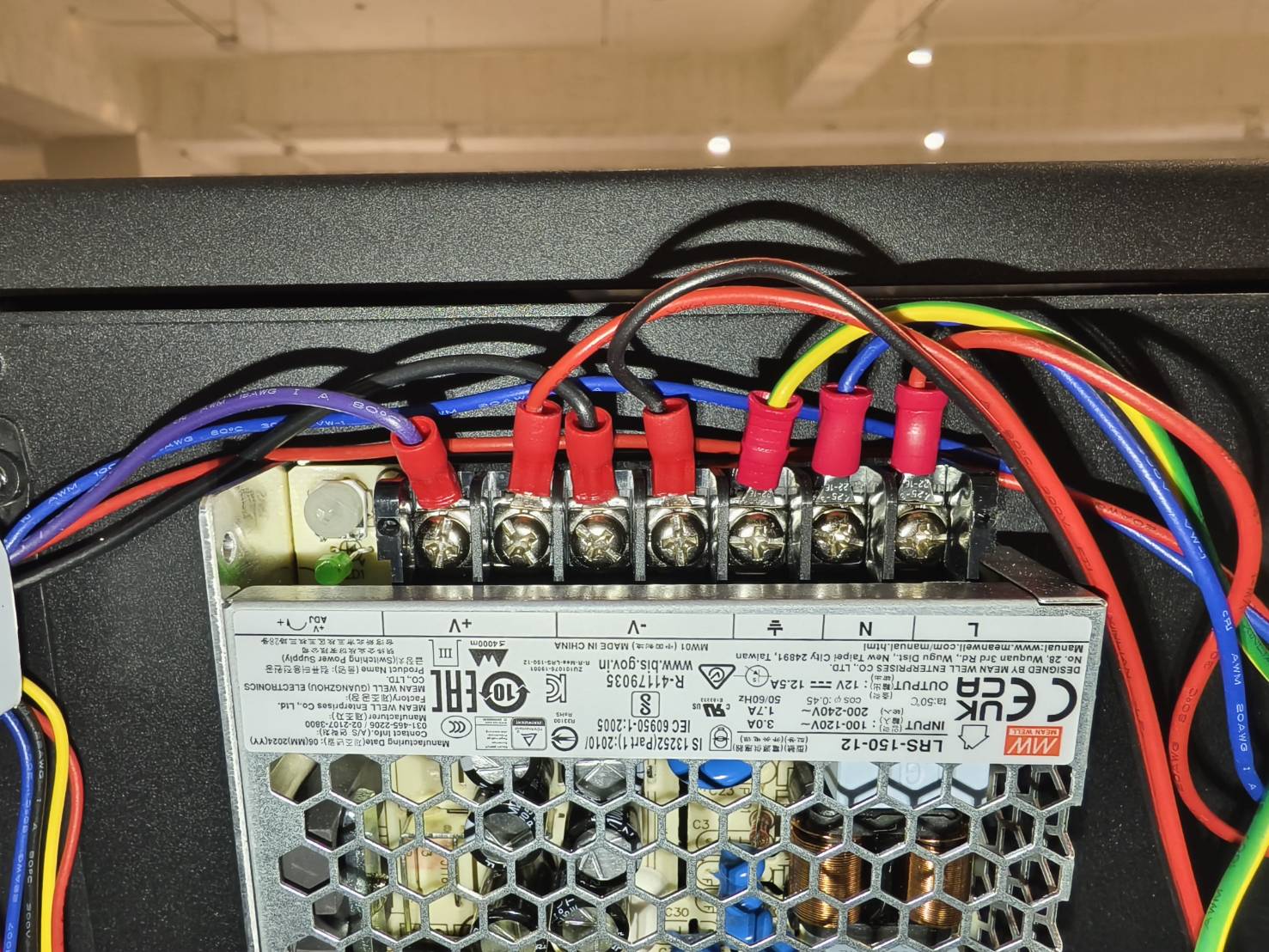

Rebranchez tous les câbles sur la nouvelle alimentation 12V.

Assurez-vous que les fils du connecteur vert sont branchés sur "L", "N" et "⏚".
Le fil rouge va sur "L".
Le fil bleu va sur "N".
Le fil vert/jaune va vers "⏚" (Terre)
Les fils noir et noir/rouge iront vers "-V".
Les fils rouge et violet iront vers "+V".
(Assurez-vous que ce fil rouge ne provient pas du connecteur vert.)
