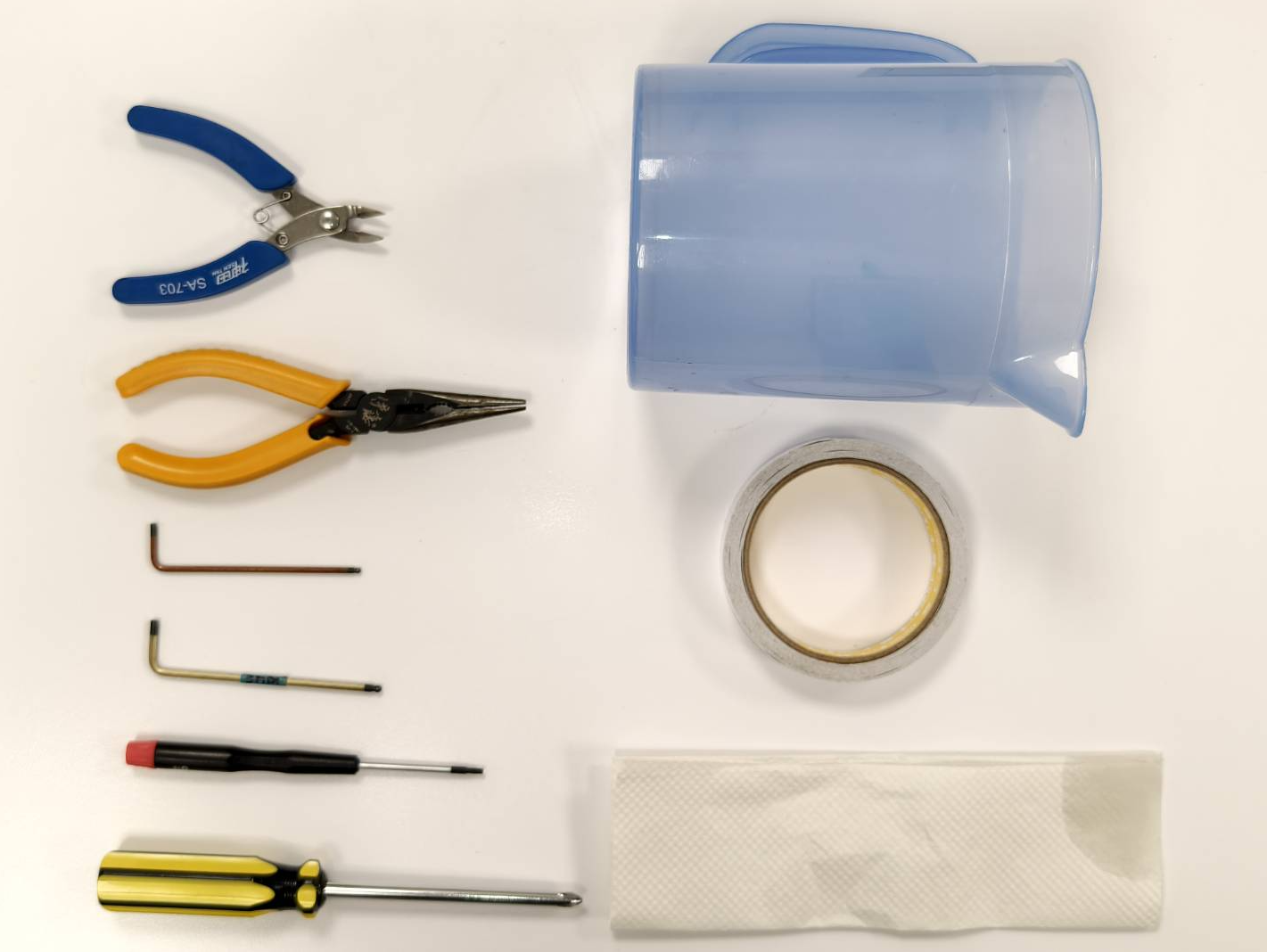

Outils
| 1 | Pince coupante |
| 2 | Pince |
| 3 | Clé Allen de 2,5 mm |
| 4 | Clé Allen de 3 mm |
| 5 | Tournevis Torx T8 |
| 6 | Tournevis cruciforme |
| 7 | Grand réservoir d'eau |
| 8 | Ruban adhésif double face |
| 9 | Chiffon ou essuie-tout |
Étape 1
Éteignez la machine et débranchez le cordon d'alimentation.
Étape 2
Ouvrez le couvercle de la pompe à eau à l'aide du tournevis Torx.
Étape 2.1
Cette étape est optionnelle.
Surélevez la machine pour créer plus d'espace au-dessus et en dessous, ou déplacez-la au bord de la table.
Étape 3
À l'aide d'un tournevis, dévissez les vis à l'arrière de la machine, puis ouvrez le capot arrière.
Étape 4

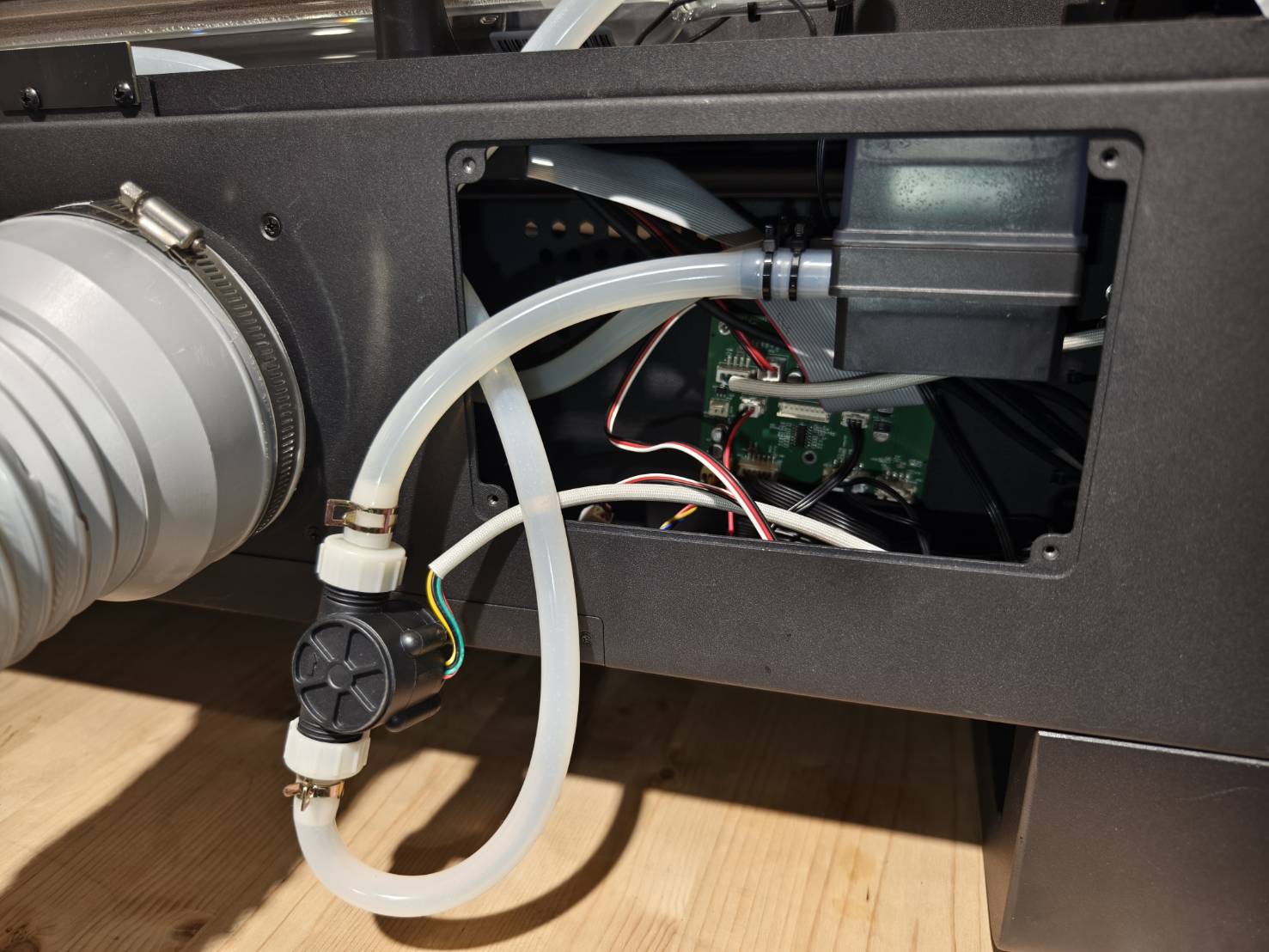

Coupez les deux serre-câbles pour pouvoir déplacer le capteur de débit.
Si votre capteur de débit n'est pas attaché, passez cette étape.
Étape 5
Retirez le capteur de débit pour libérer de l'espace.
Étape 6

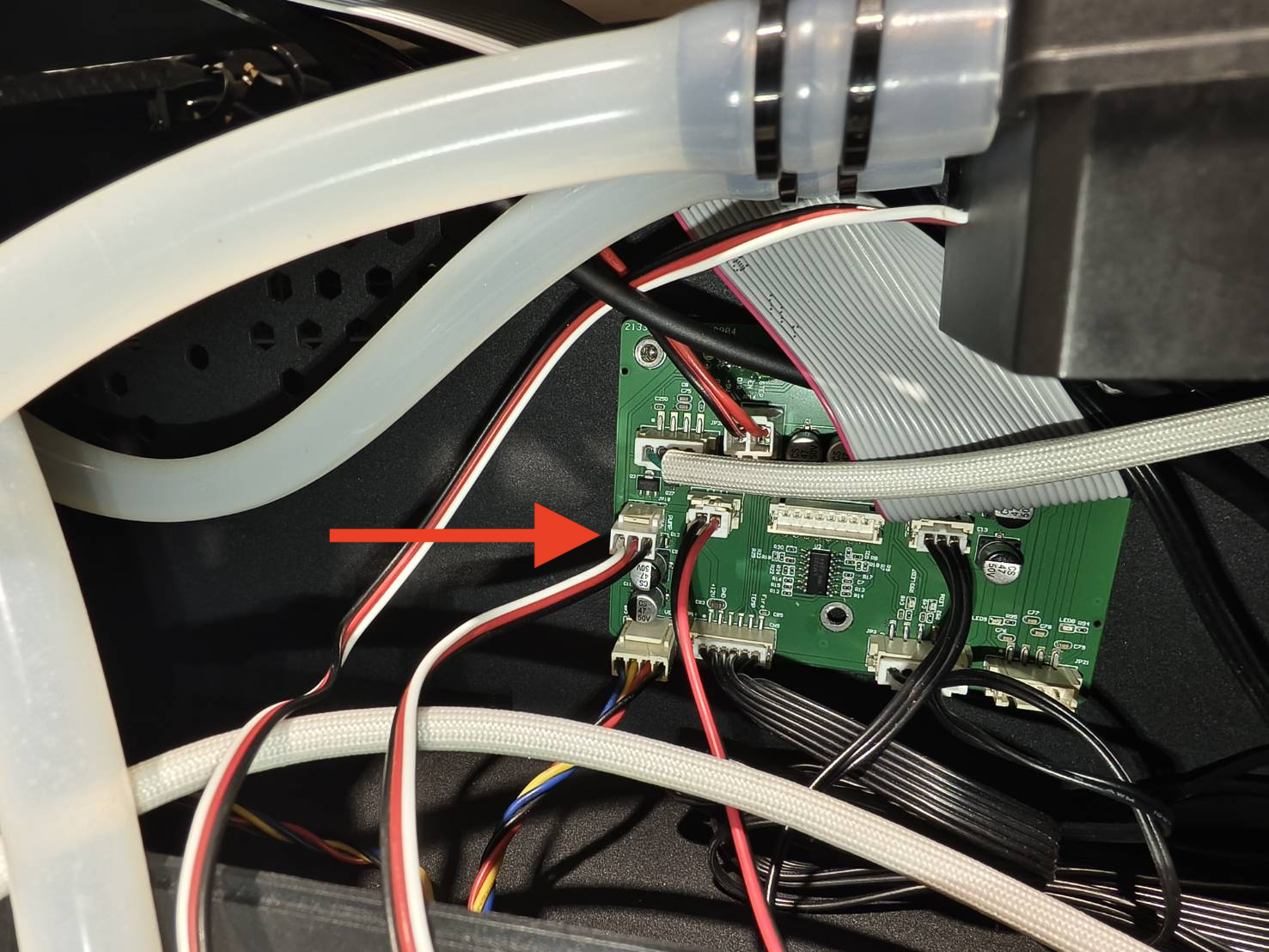

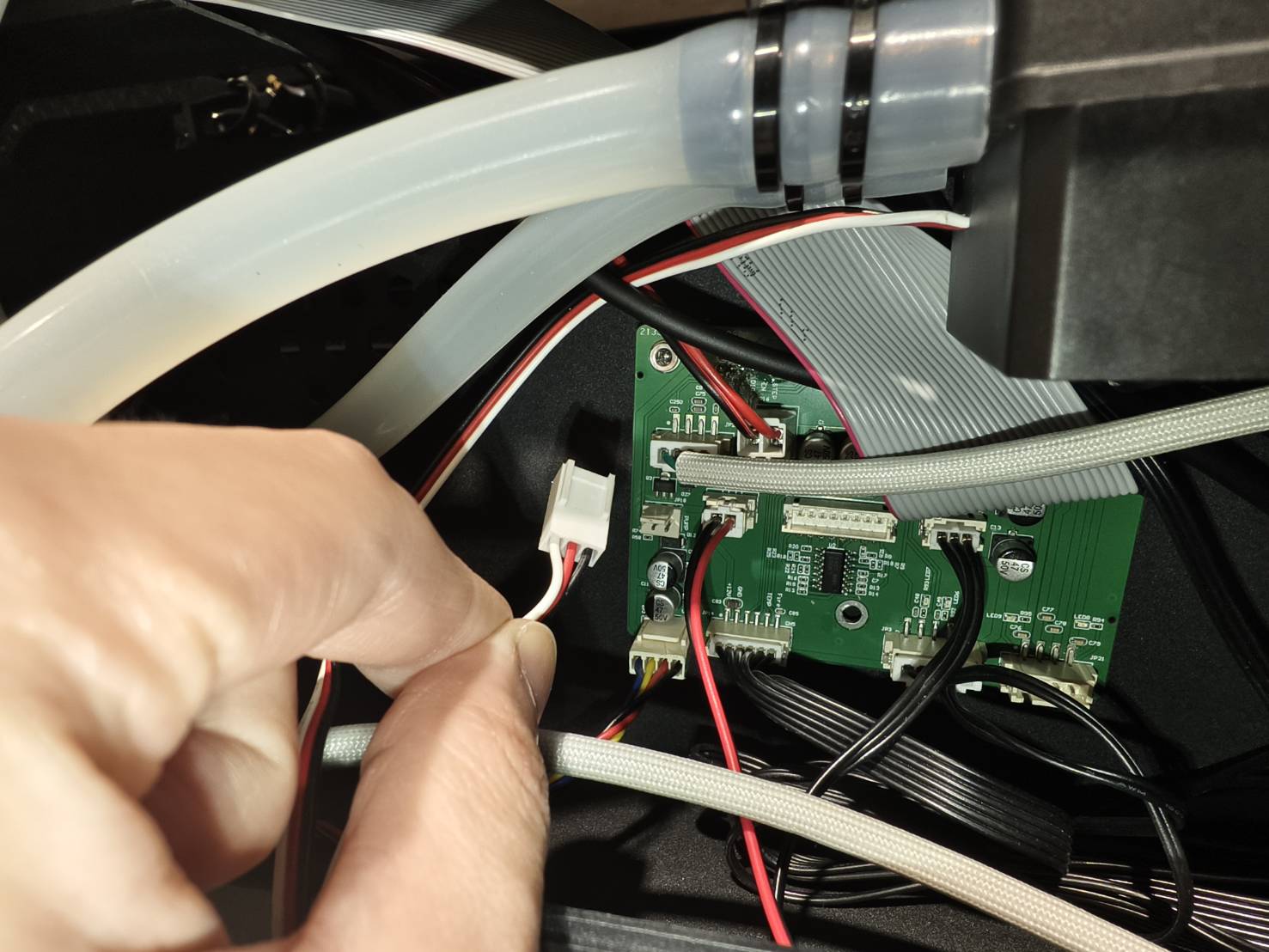

Débranchez le câble de la pompe à eau.
(Si votre carte diffère des photos ci-dessous, veuillez consulter le schéma pour la configuration la plus récente.)
Étape 7

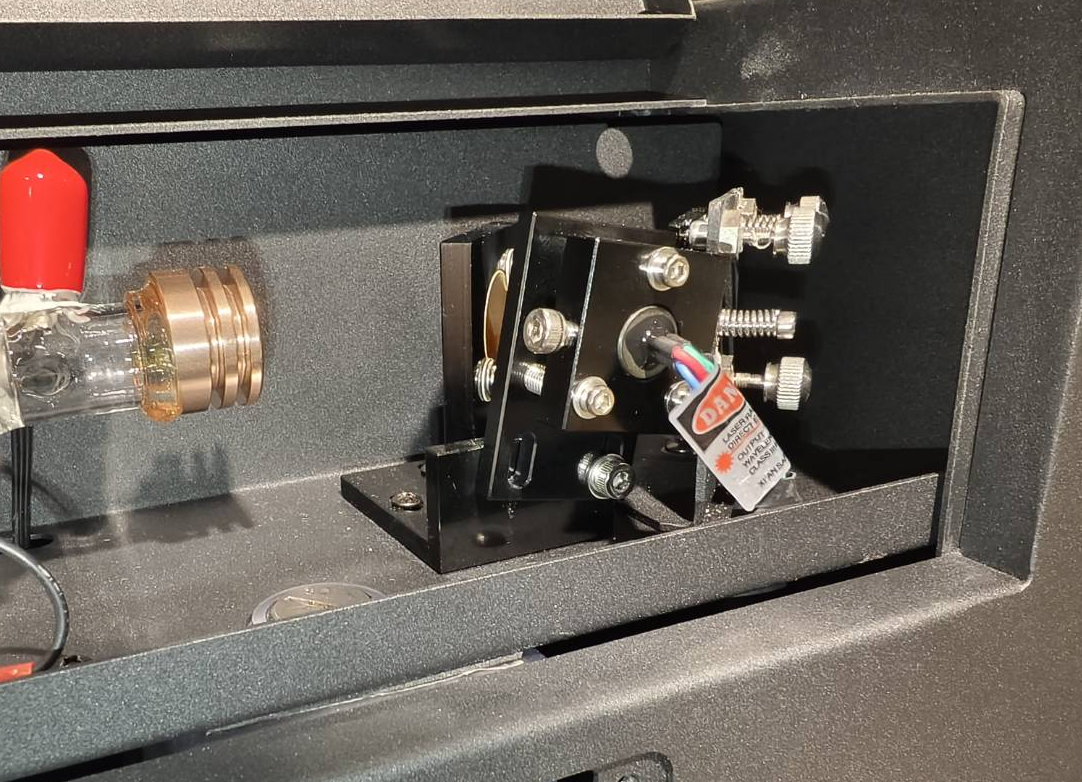

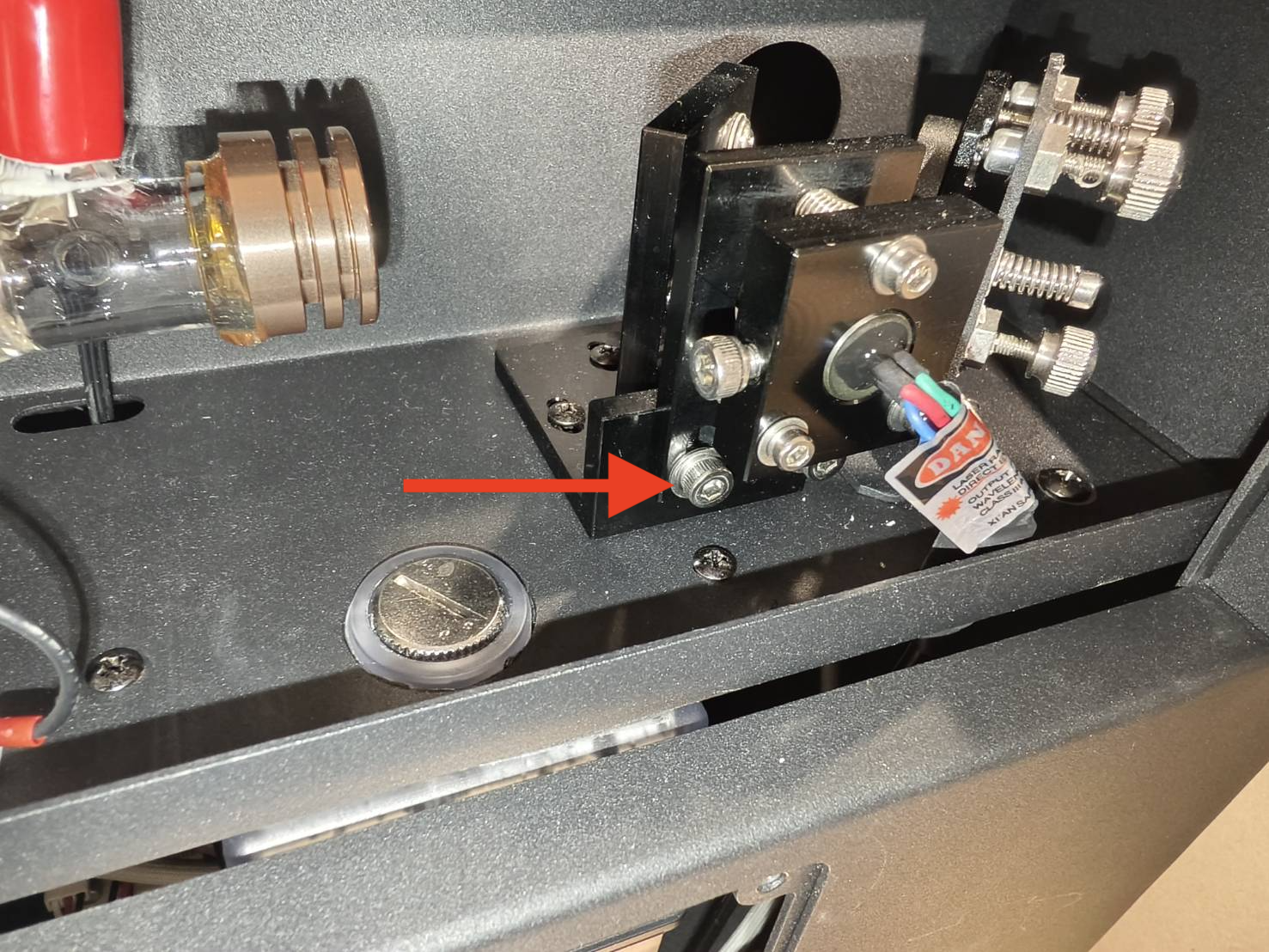

Retirez la vis située à gauche du support du pointeur laser rouge.
Étape 8

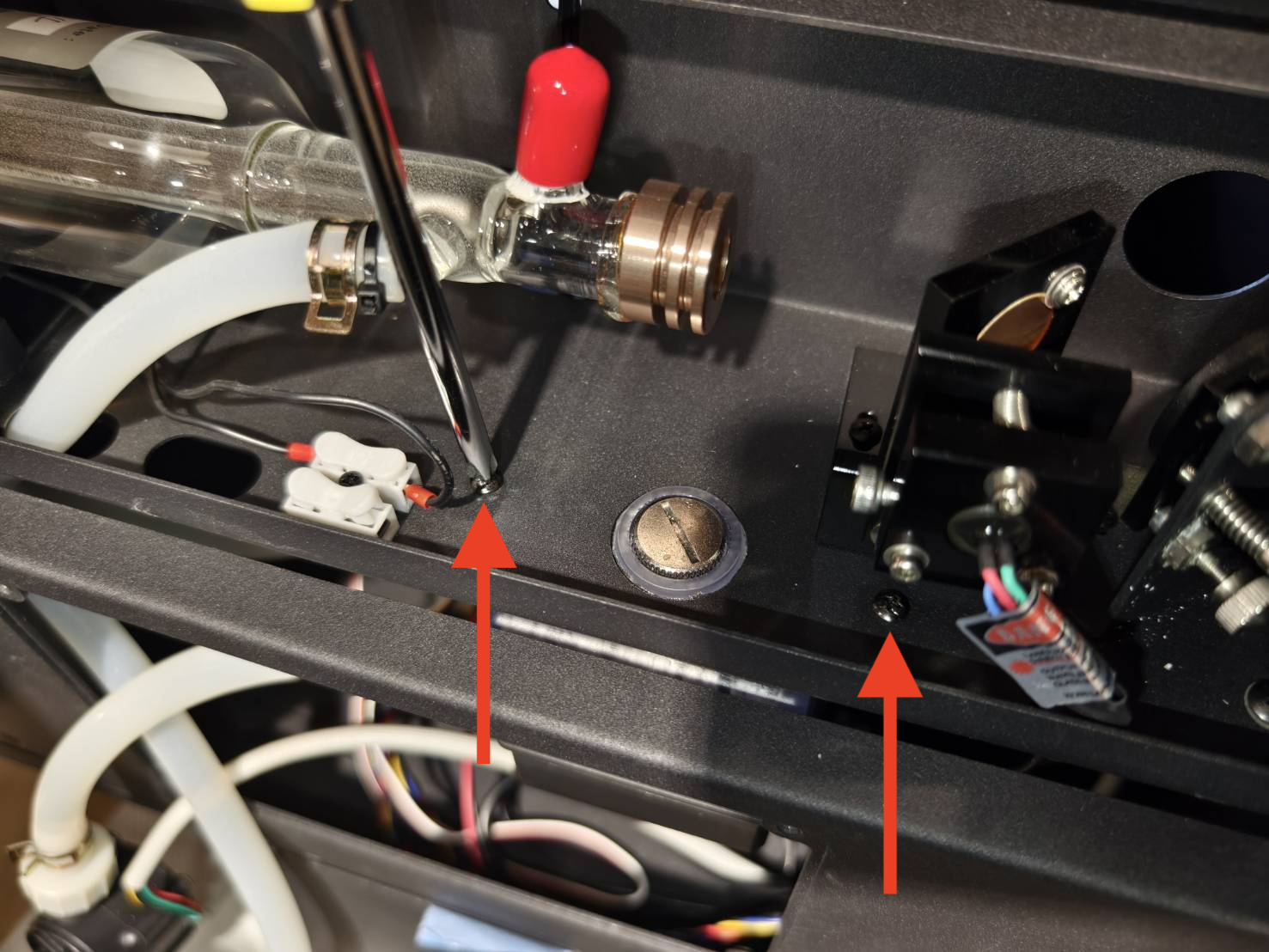

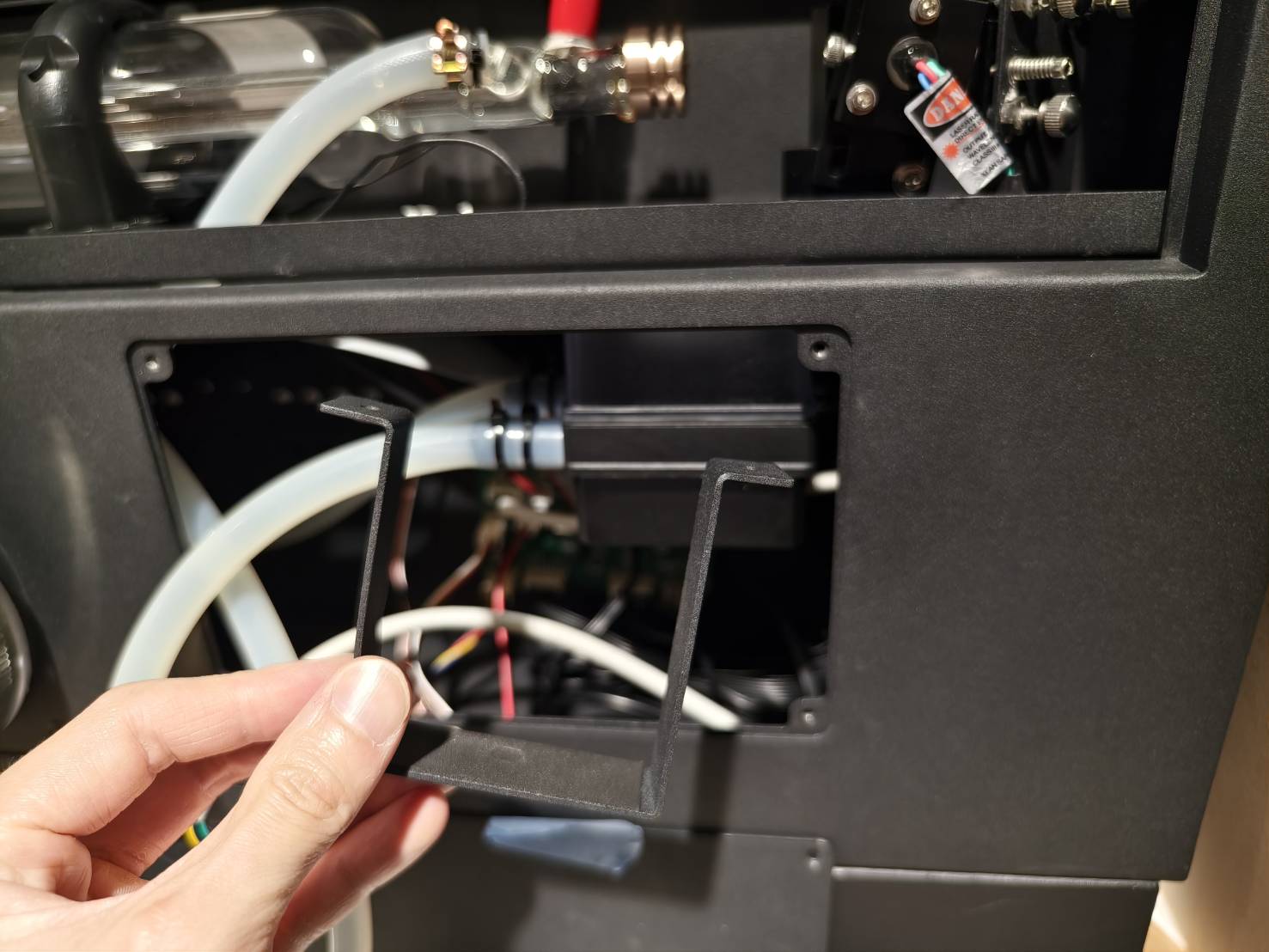

Dévissez les deux vis, puis retirez le support de la pompe à eau.
Étape 9
- Il est possible que la pompe à eau soit collée à la machine.
Essayez de la retirer manuellement.
(Si votre pompe à eau se détache avec le support, vous pouvez passer cette étape.)

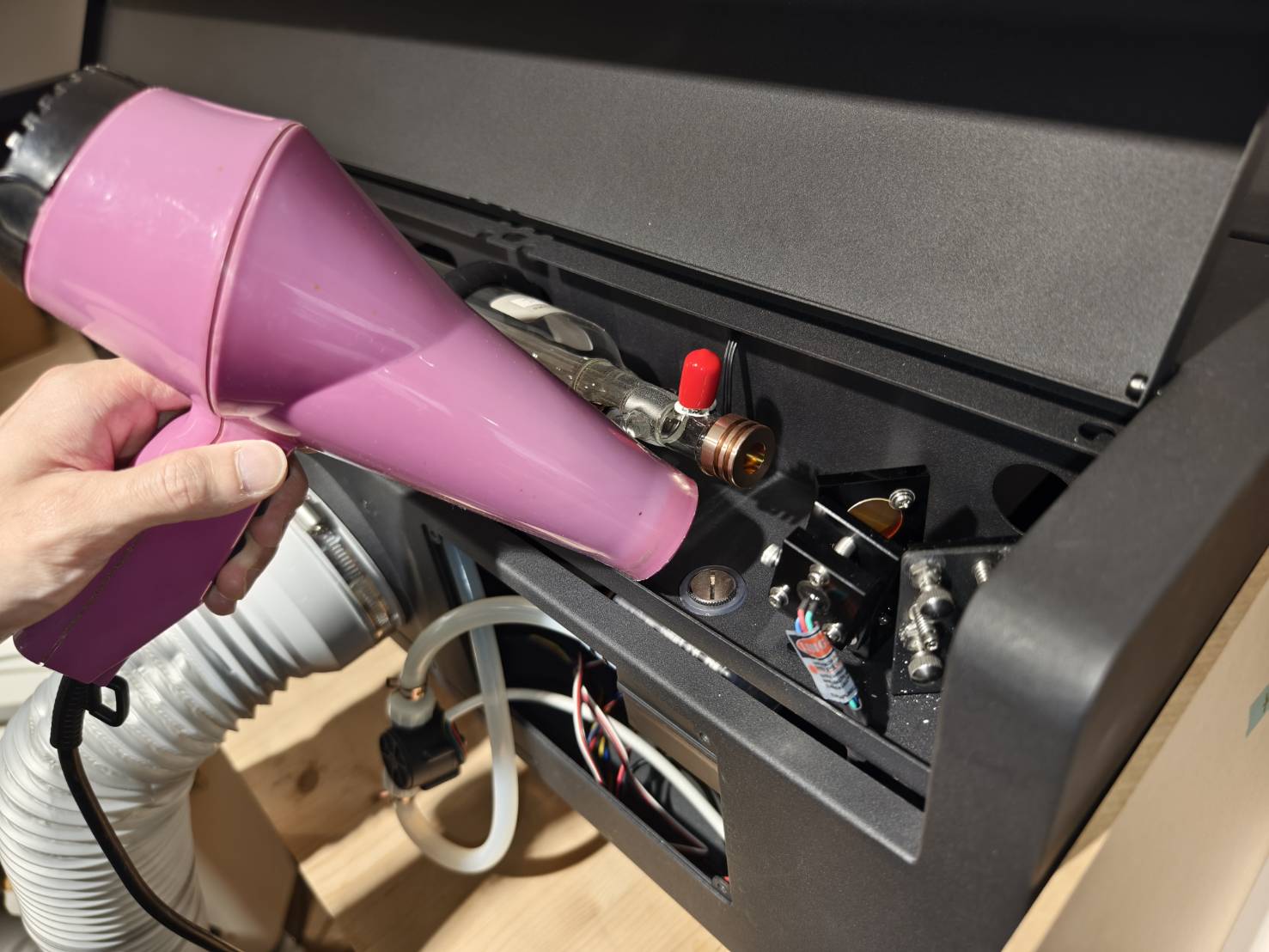

- Si l'adhésif est trop résistant et que la pompe ne se détache pas, vous pouvez utiliser un sèche-cheveux pour la chauffer légèrement afin de faciliter son retrait.
Étape 10
Nettoyez les résidus d'adhésif sur la machine.
Étape 11

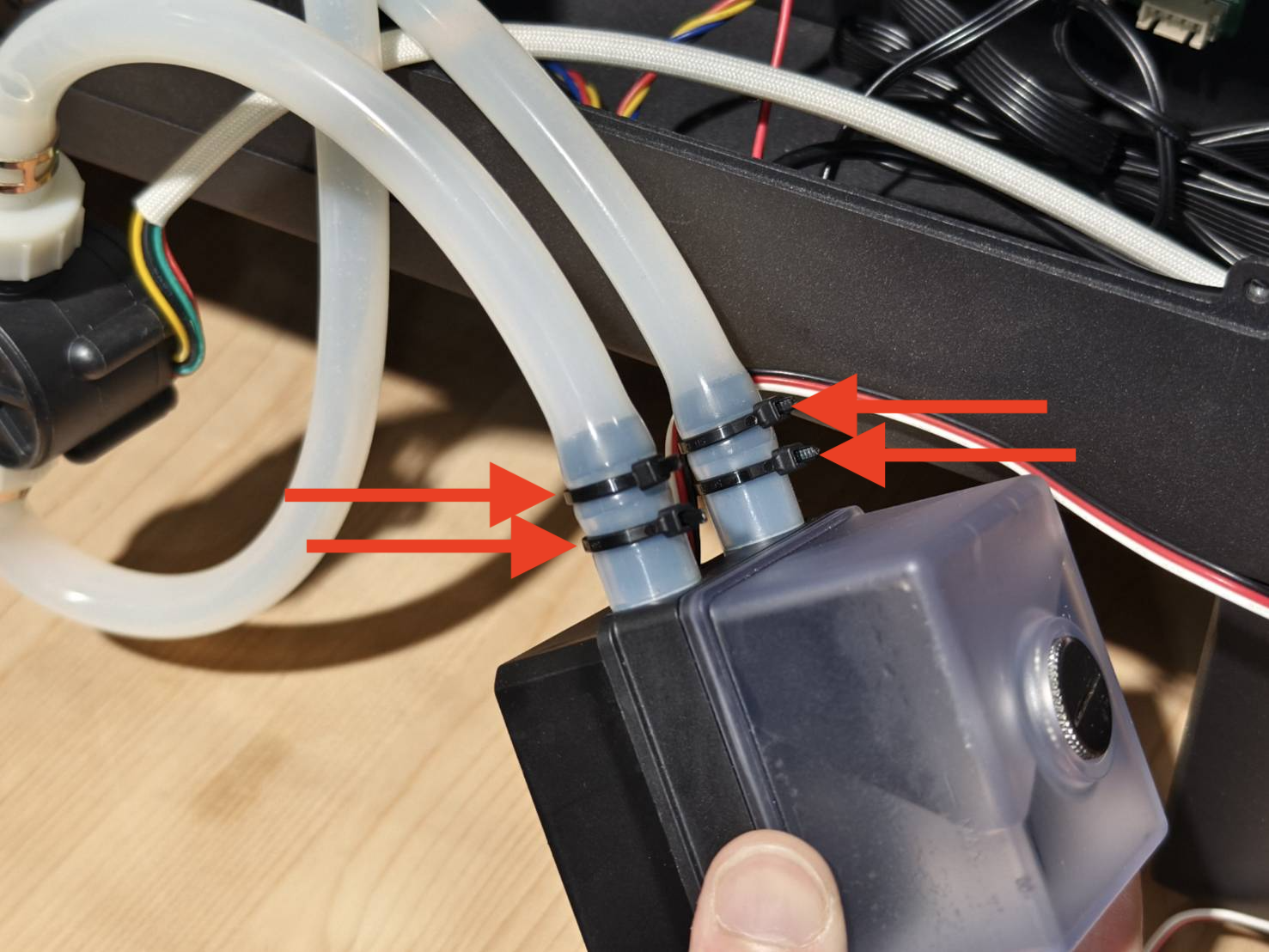

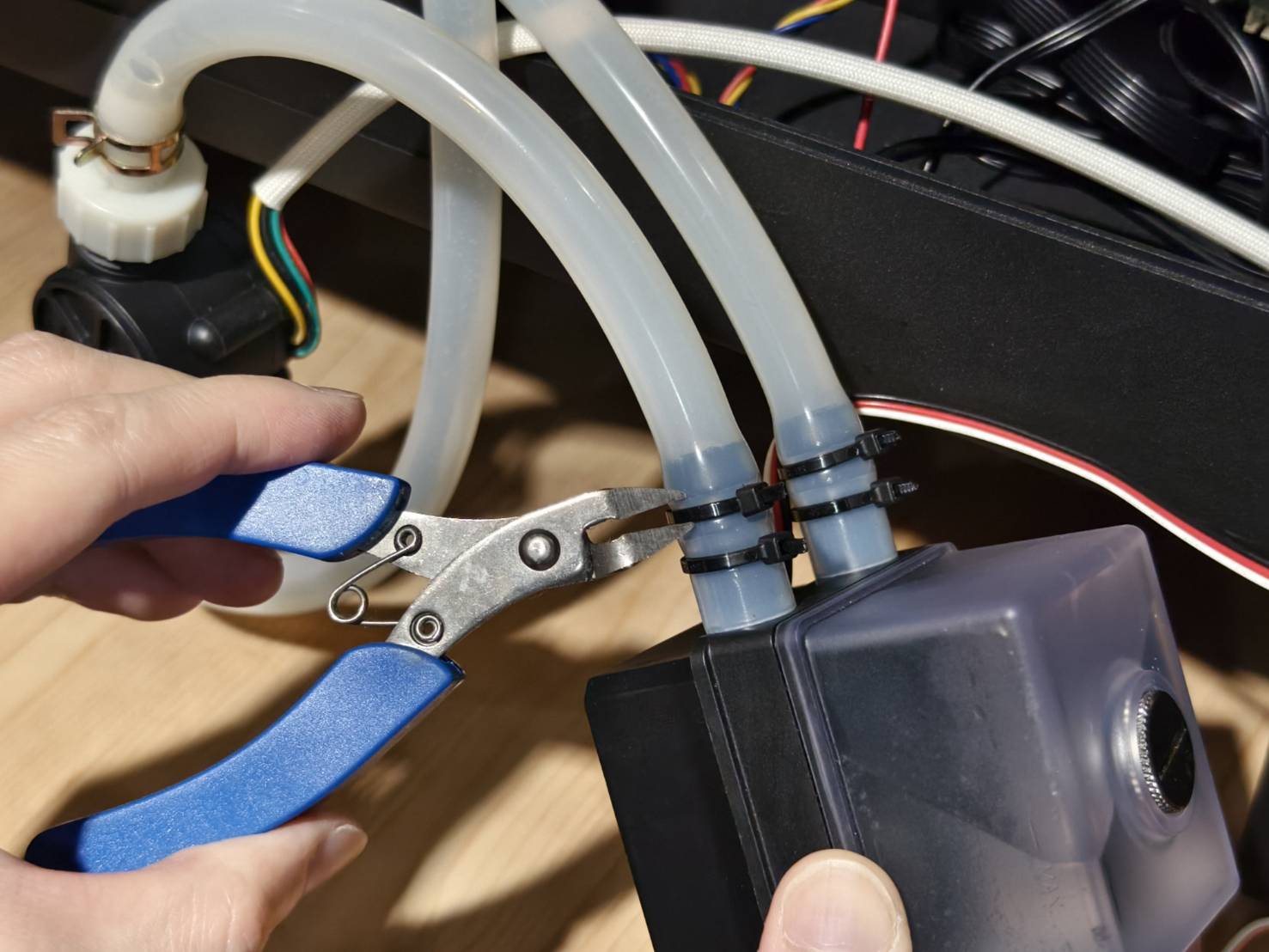

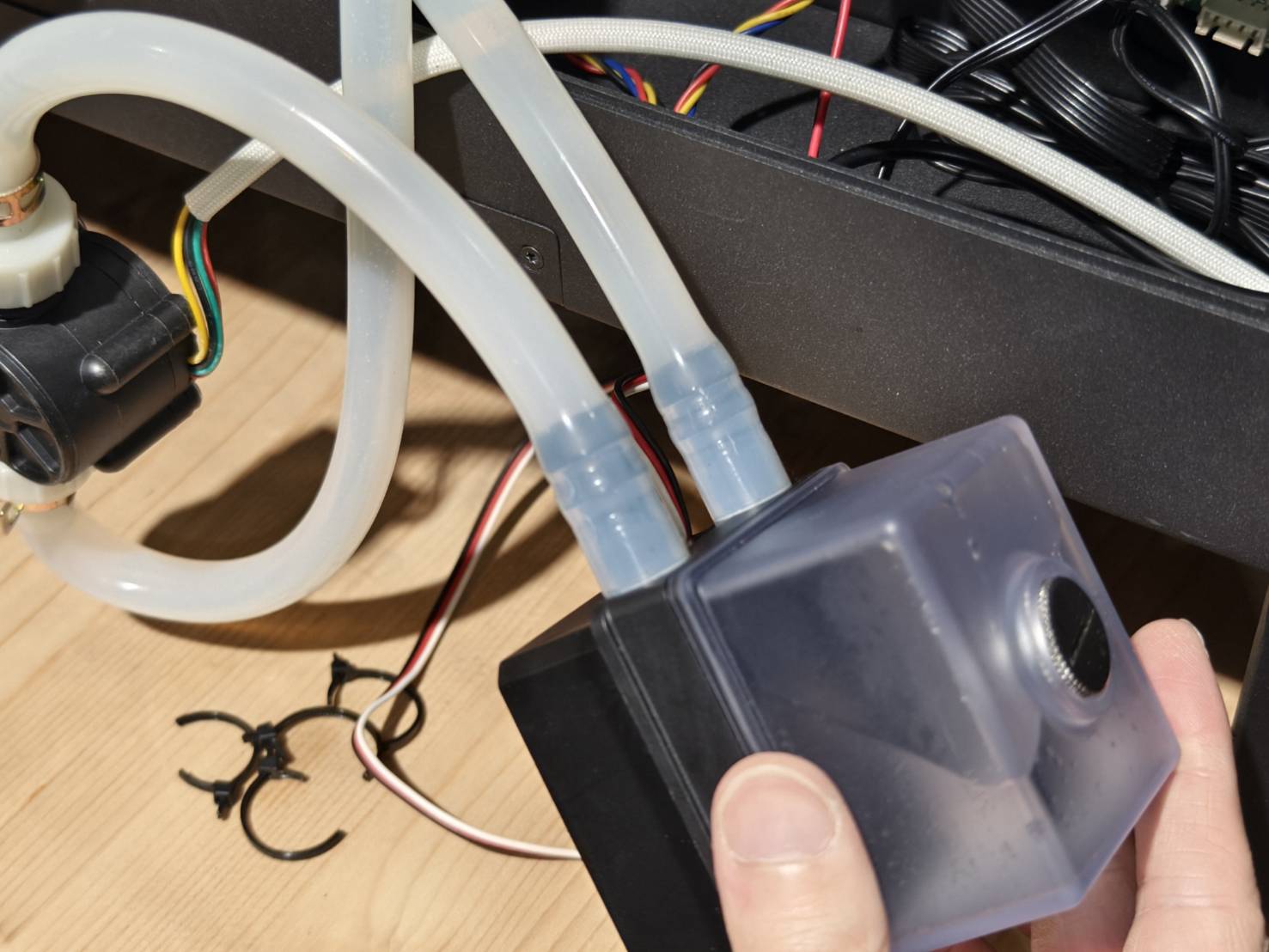

Retirez la pompe à eau et coupez les colliers de serrage ou déplacez les colliers de tuyau si nécessaire.
Colliers de serrage

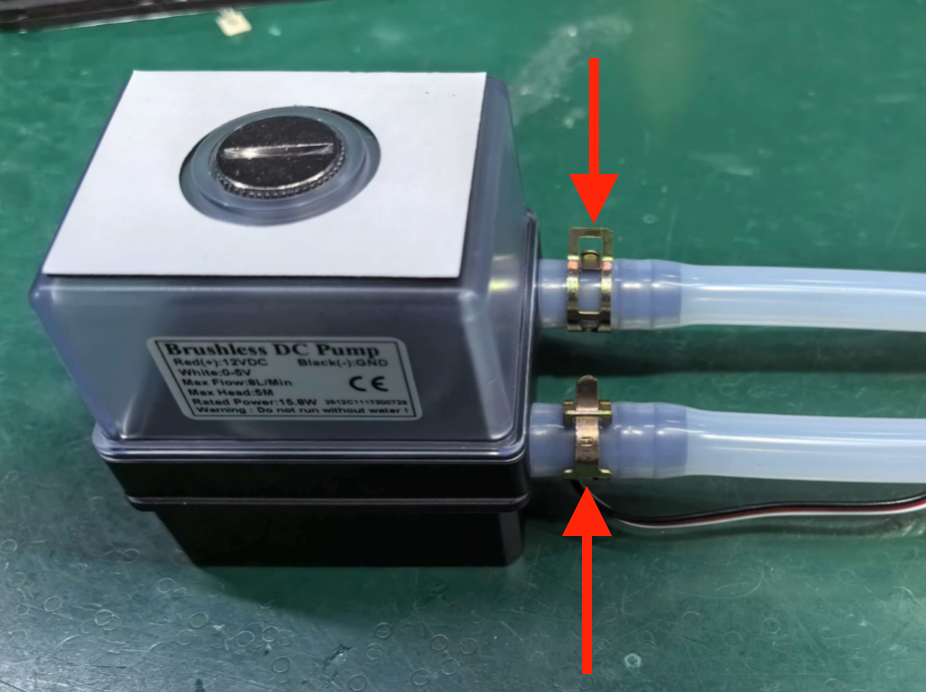

Colliers de tuyau
Étape 12

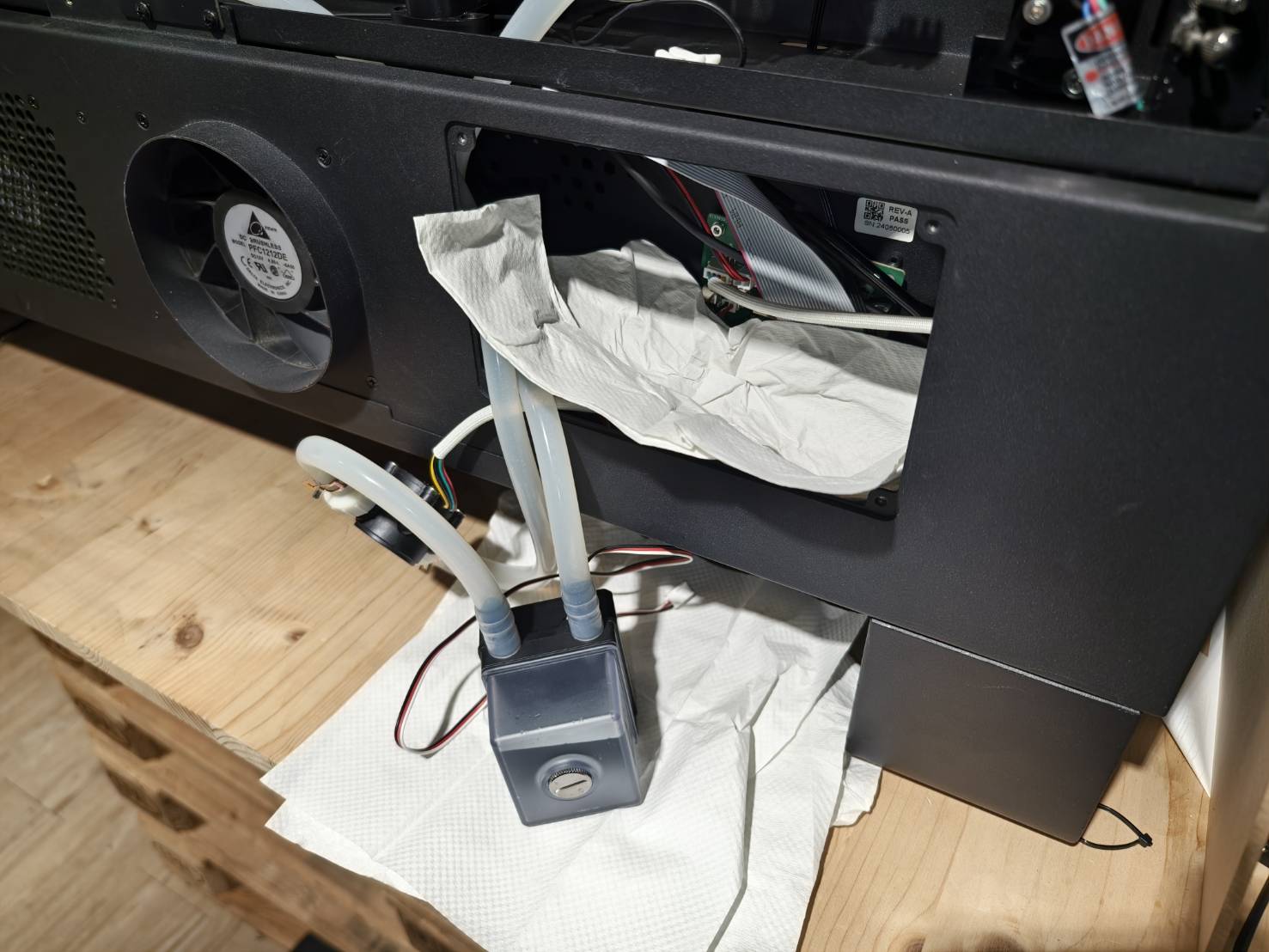

Placez des chiffons ou des essuie-tout dans la machine et sur la table de travail.
Étape 13
Détachez les tuyaux d'eau de la pompe à eau à l'aide d'un morceau de papier absorbant et d'une pince.
L'utilisation de papier absorbant vise à éviter d'endommager ou de casser le tuyau d'eau.
(Veuillez effectuer cette opération dans un récipient, car l'eau s'écoulera immédiatement lorsqu'un tuyau sera détaché.)
Étape 14
Raccordez les tuyaux d'eau à la nouvelle pompe à eau.
Si votre machine est équipée de colliers de tuyau, veuillez les déplacer vers l'entrée et la sortie d'eau de la pompe à eau.
Si ce n'est pas le cas, veuillez passer à l' étape 14.1.
Étape 14.1 (Étape optionnelle)
Si des attaches de câble sont disponibles, attachez les tuyaux d'eau comme montré dans la vidéo.
Si elles ne sont pas disponibles, passez cette étape.
Étape 15
Installez la nouvelle pompe à eau avec son support.
Le support a une orientation spécifique. Veuillez vous référer à la vidéo ci-dessous.
Étape 16
Replacez le débitmètre dans la machine et branchez le câble de la pompe à eau sur la carte.
Étape 17

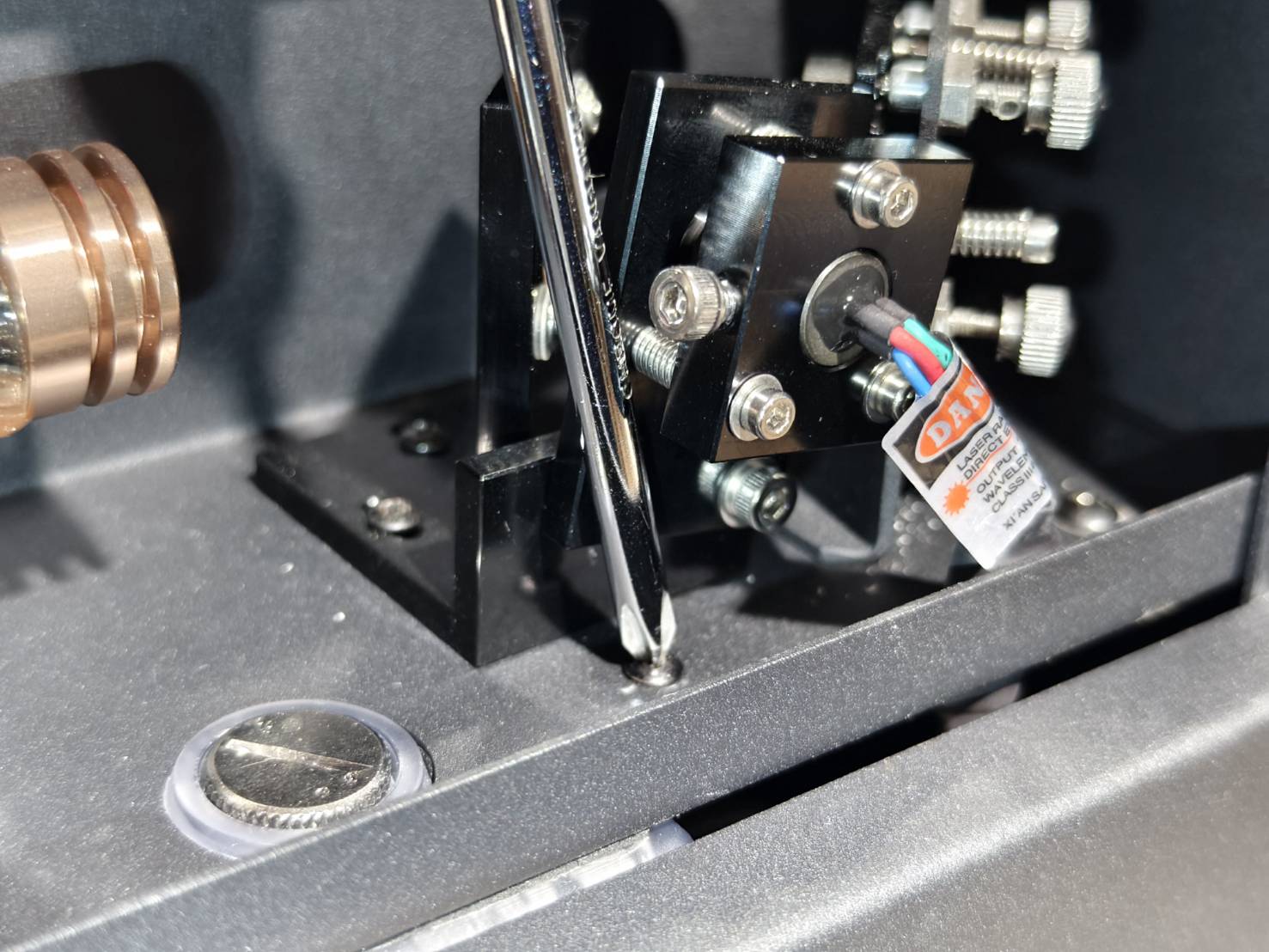

Revissez la vis du support du pointeur laser rouge.
Étape 18
Veuillez suivre le guide ci-dessous pour remplir le réservoir d'eau.
Remplacement du liquide de refroidissement
Étape 19
- Veuillez effectuer un test de débit pour vérifier si la valeur est normale, c'est-à-dire 3L/min ou plus.
(Panneau de la machine > Machine > Paramètres matériels > Test de débit)
- Si votre valeur est inférieure à 3L/min, veuillez consulter le guide ci-dessous pour résoudre le problème.
#900 Refroidisseur éteint/Défaillance du système de refroidissement
Étape 20
Le support du pointeur laser rouge ayant été déplacé, veuillez vérifier si le point du laser rouge et la marque de gravure se superposent.
Cette étape permet de vérifier si les trajectoires du laser rouge et du laser CO2 réel correspondent et sont alignées.

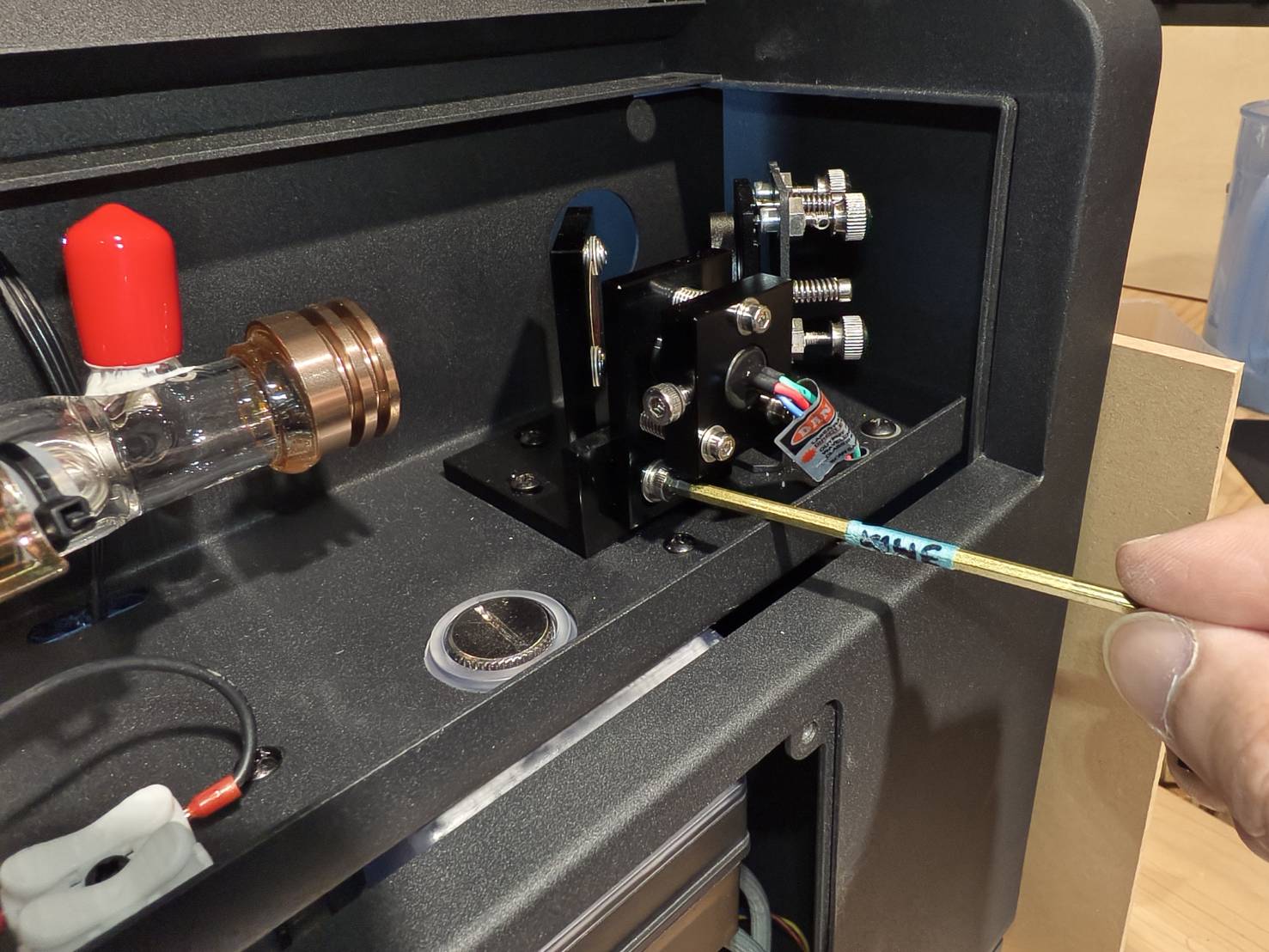

S'ils ne sont pas alignés, ajustez l'émetteur de lumière rouge à l'aide d'une clé Allen de 2,5 mm.
| ||||||||
|
Étape 21
Fermez le couvercle arrière et vissez-le.
Étape 22
Réinstallez la plaque.
#END
