Beambox II - Remplacement du capteur de débit

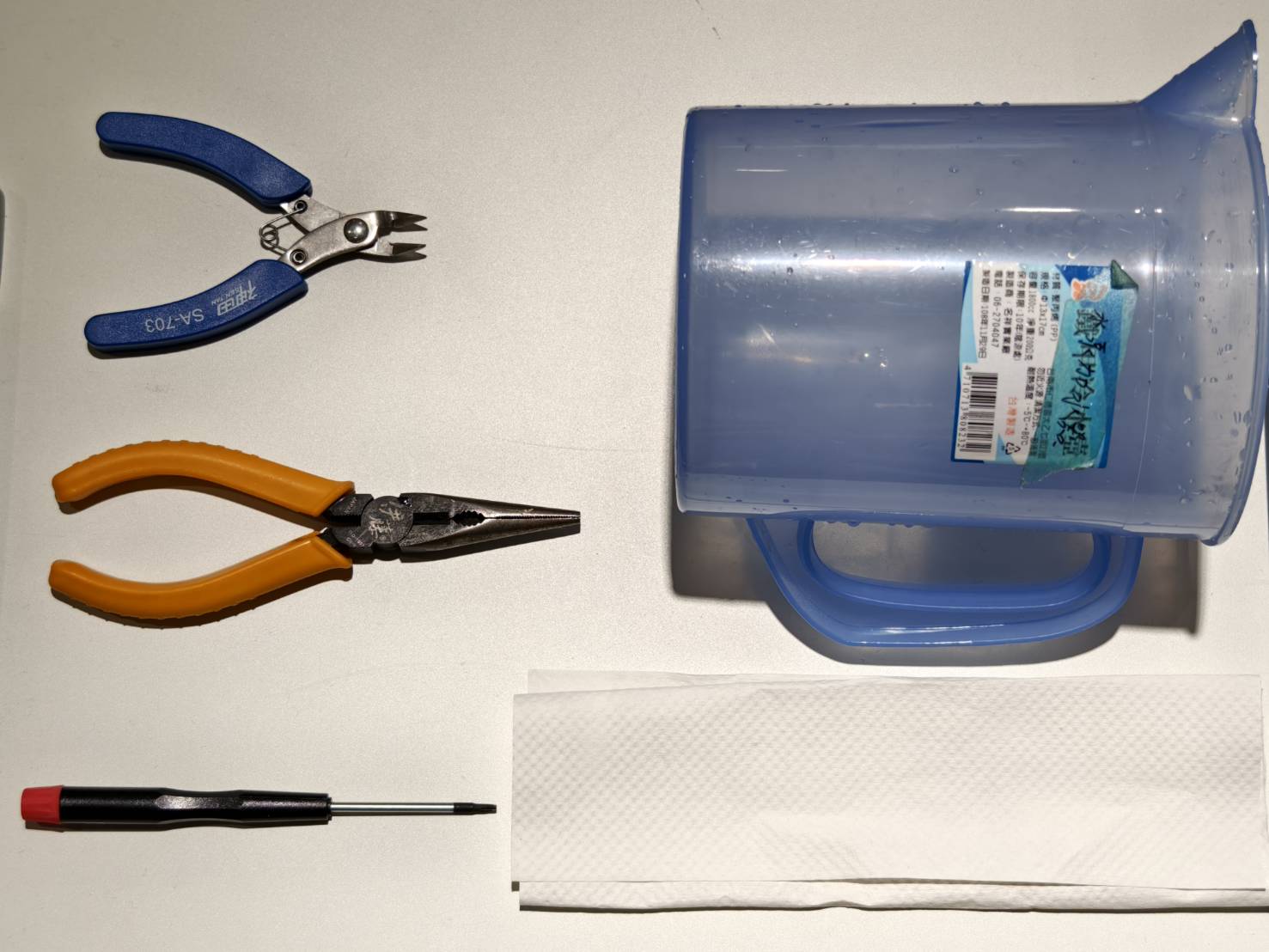

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Ouvrez le couvercle de la pompe à eau à l'aide du tournevis Torx.

Étape 2.1

Cette étape est optionnelle.

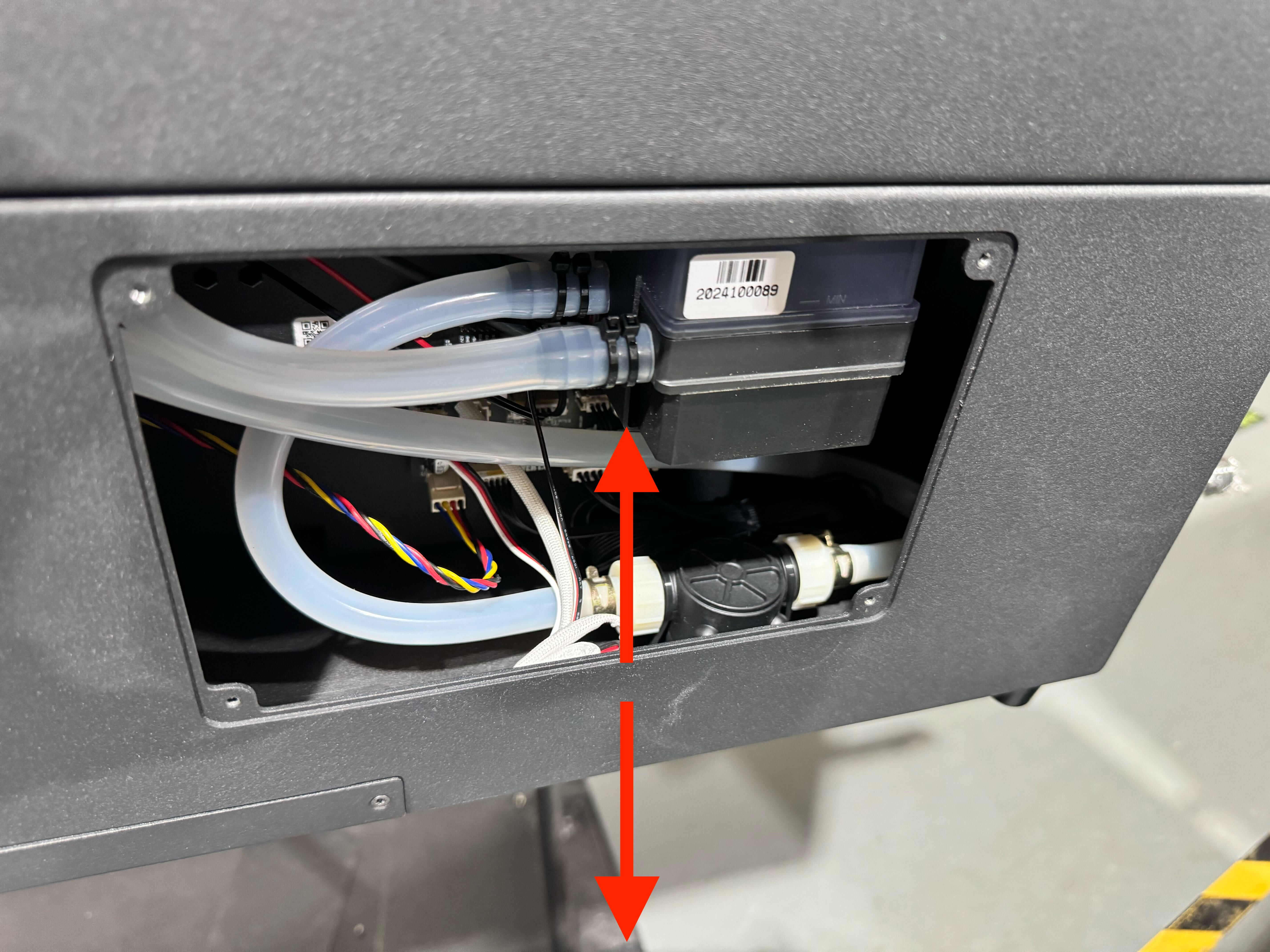

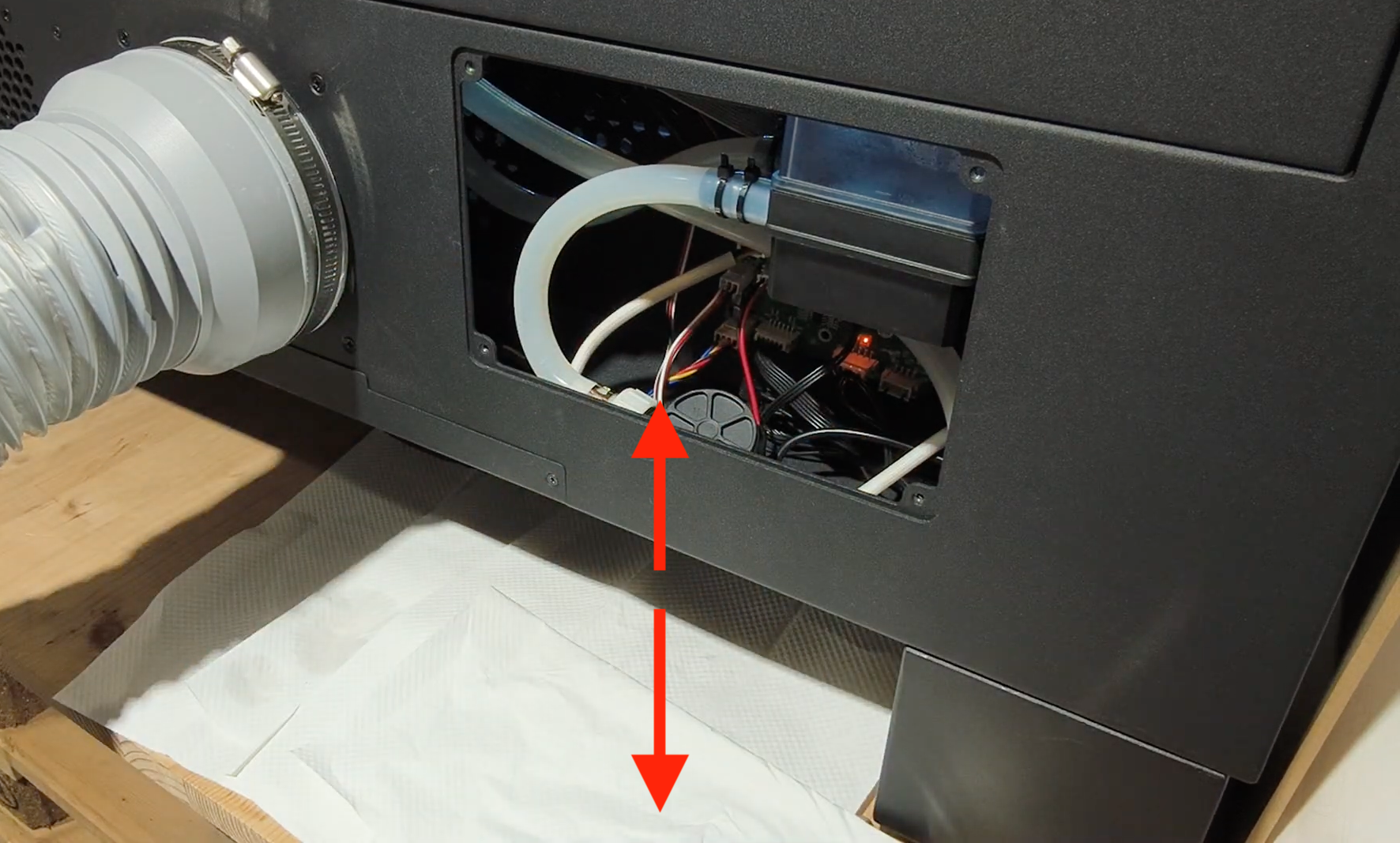

Surélevez la machine pour créer plus d'espace au-dessus et en dessous, ou déplacez-la au bord de la table.

Étape 3

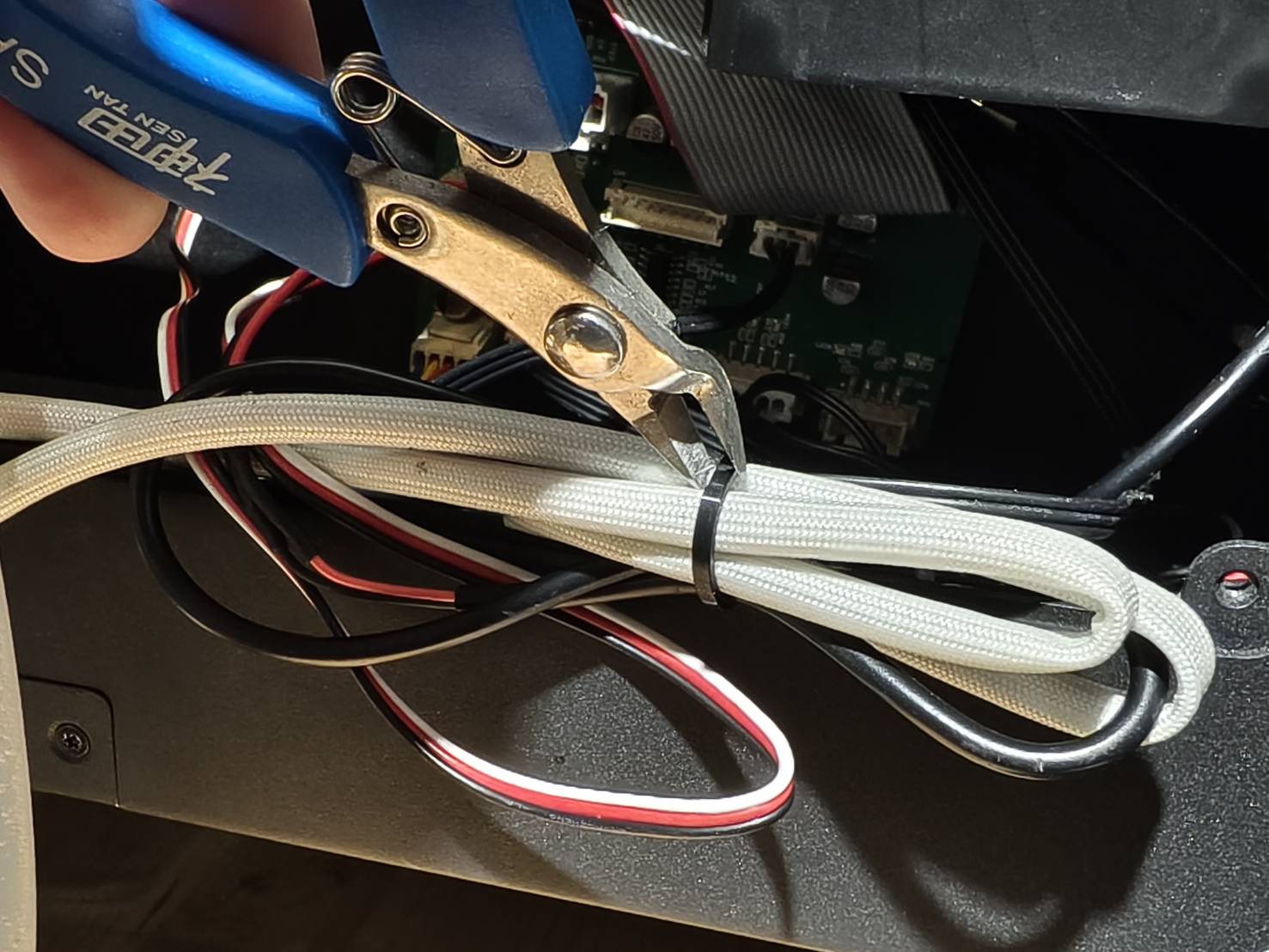

Coupez les deux serre-câbles, le capteur de débit pourra alors être manipulé.
Si votre capteur de débit n'est pas fixé, passez cette étape.

Étape 4

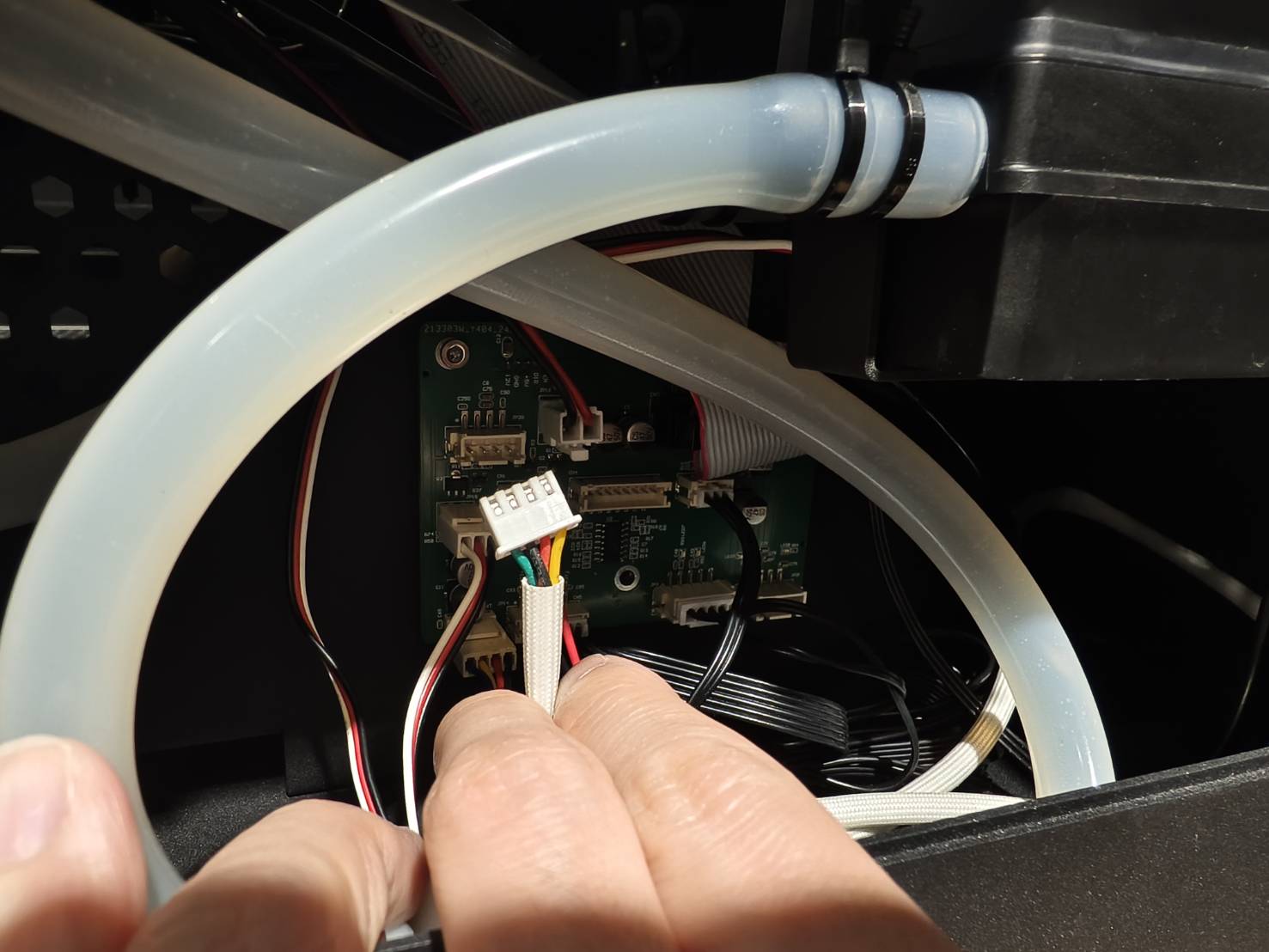

Débranchez le câble du capteur de débit.

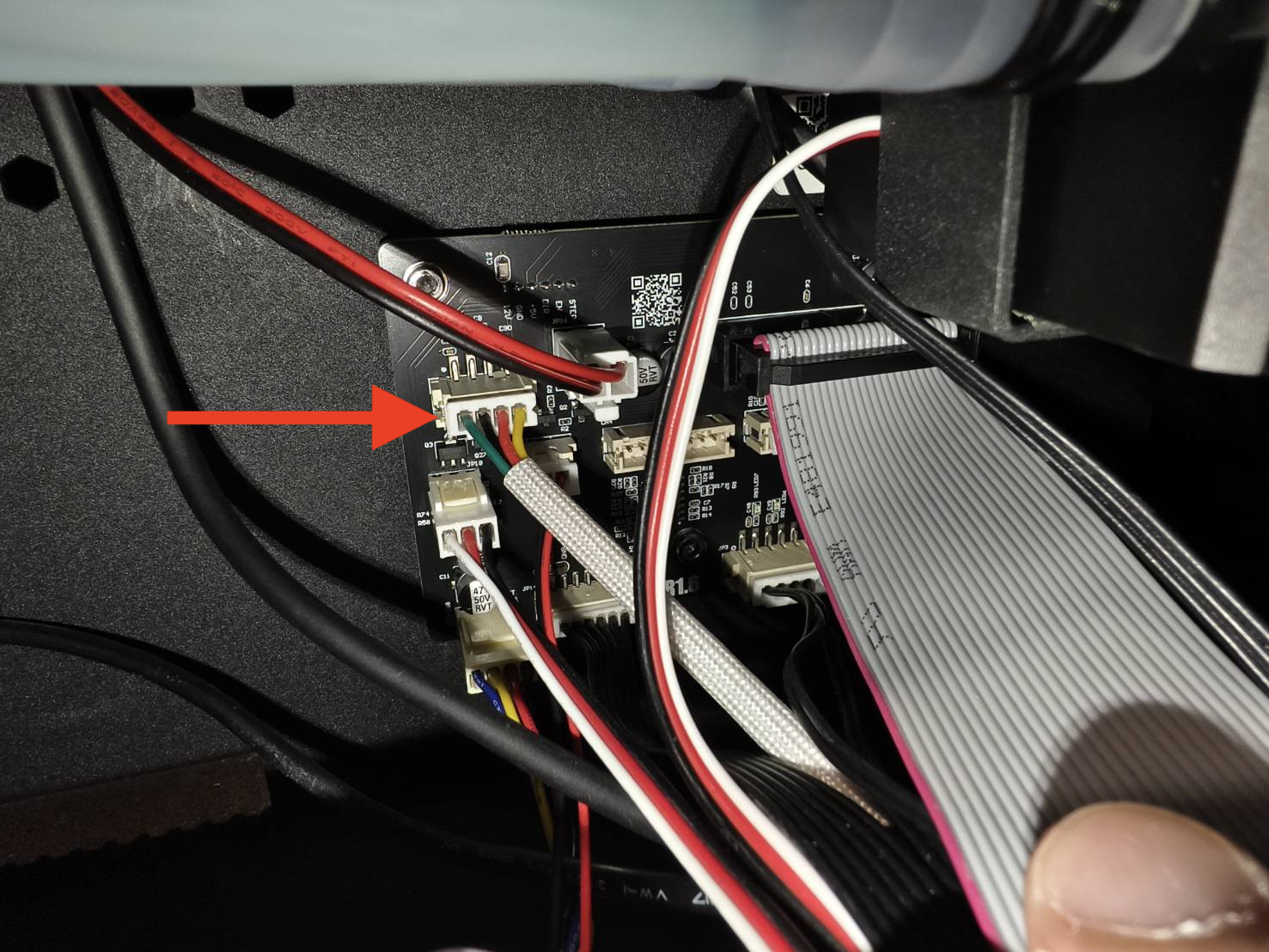

(Si votre carte diffère des photos ci-dessous, veuillez vous référer au schéma pour la configuration la plus récente.)

Étape 5

Coupez l'attache-câble si le câble du débitmètre est lié avec d'autres câbles.
Sinon, passez cette étape.

Étape 6

Placez un chiffon ou des serviettes en papier sous le capteur de débit, ainsi que sur la table.

Étape 7

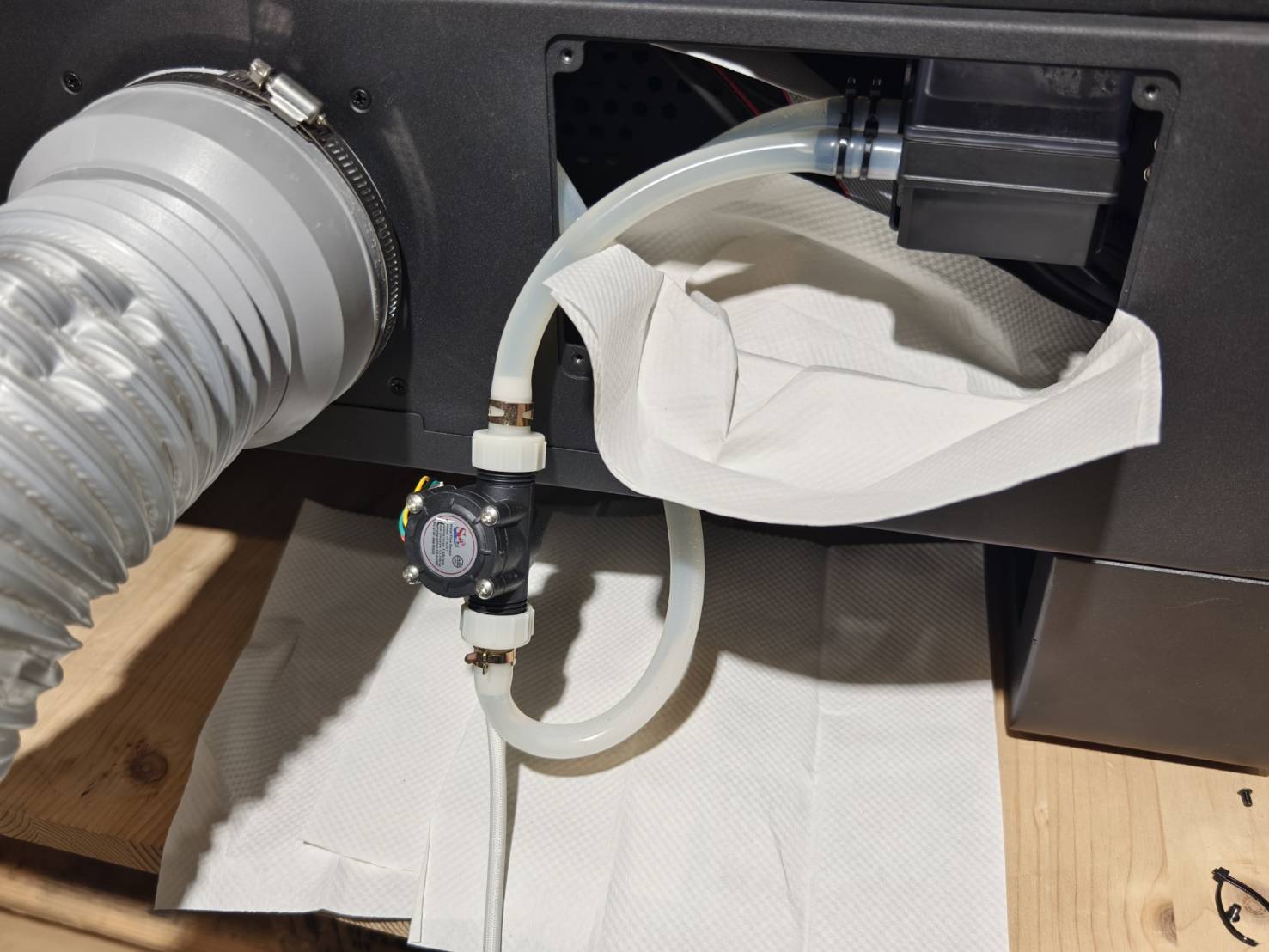

Placez le récipient d'eau sous le capteur de débit.

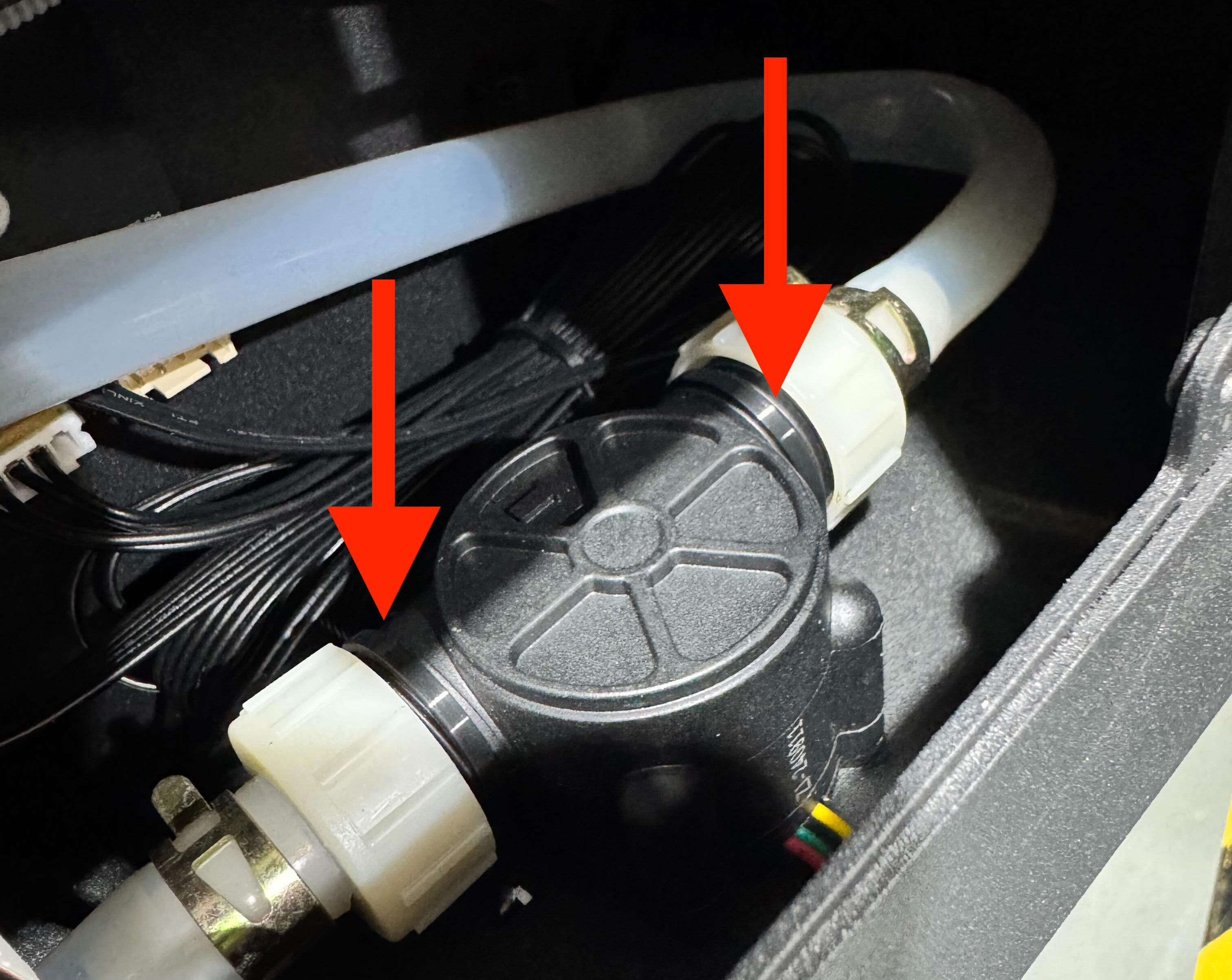

Écartez les clips métalliques pour débrancher les deux tuyaux d'eau du capteur de débit.
(Attention : de l'eau s'écoulera lorsque vous débrancherez le tuyau. Assurez-vous de le faire au-dessus du récipient d'eau.)

Étape 8

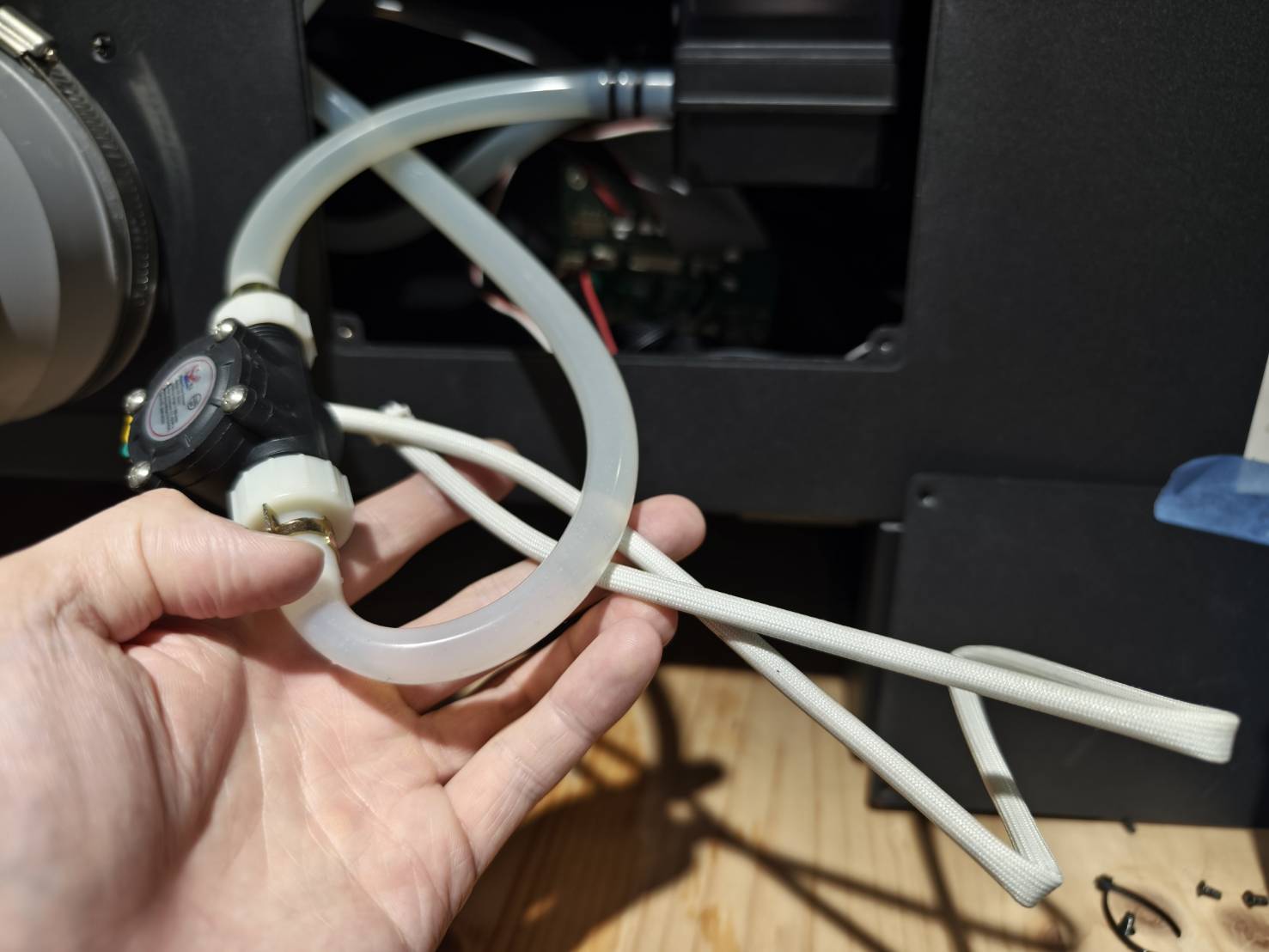

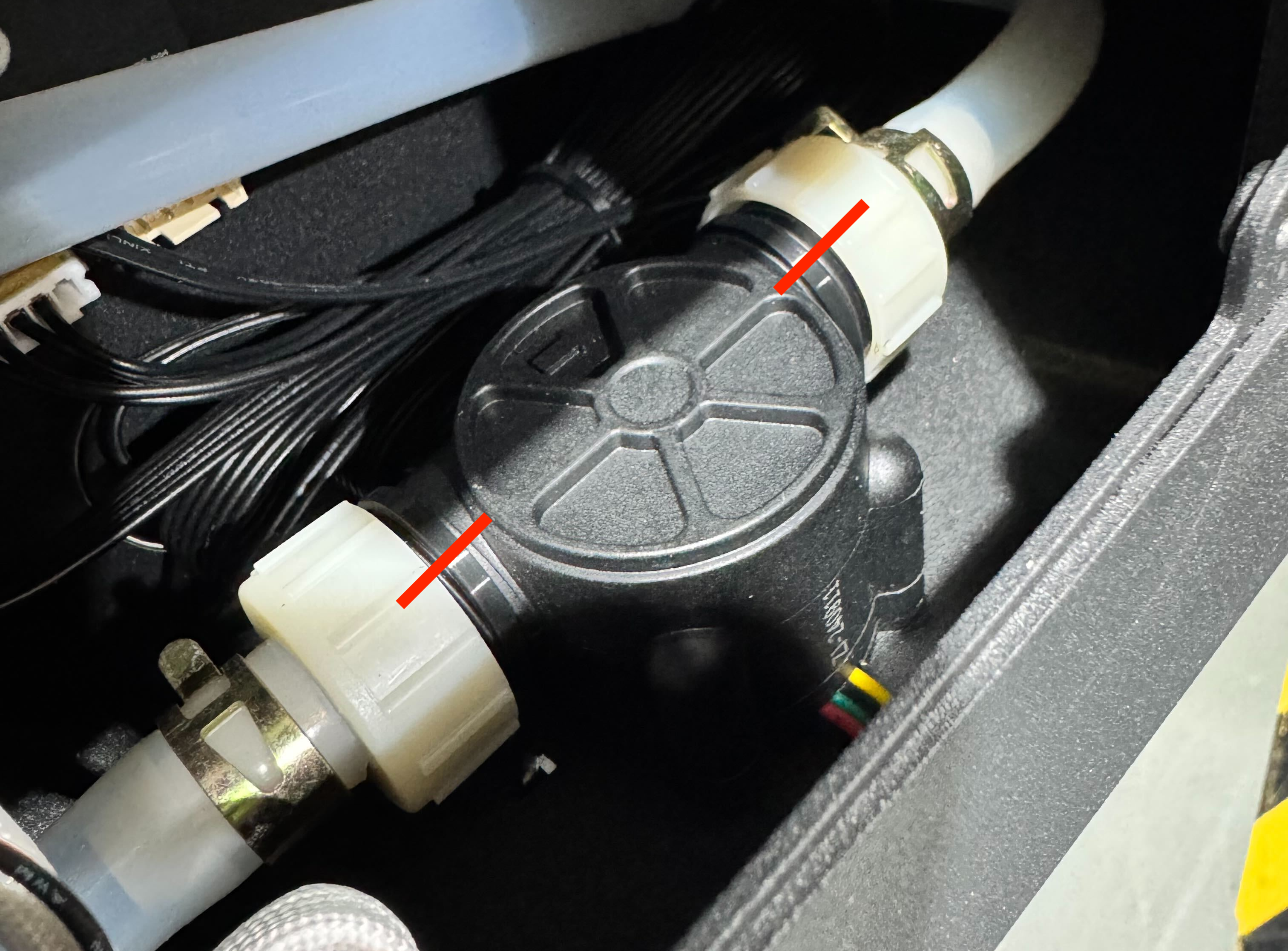

• Retirez les deux raccords du capteur de débit.

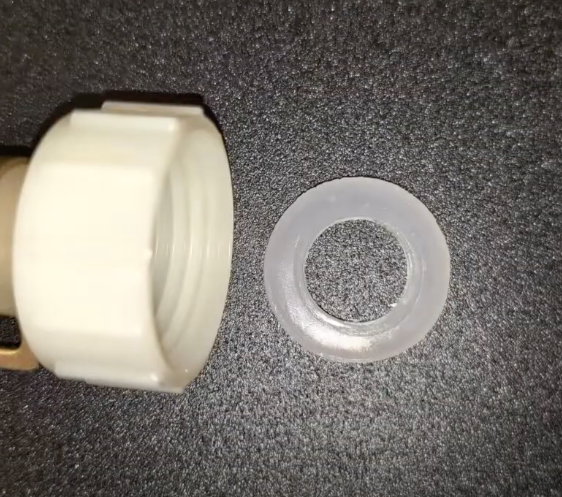

• Il y a une rondelle en caoutchouc à l'intérieur du raccord. Veillez à ne pas la perdre lors du retrait des raccords.


Étape 9

Installez les raccords sur le nouveau capteur de débit. Assurez-vous que les rondelles en caoutchouc sont bien en place.

Étape 10

Branchez le câble du nouveau capteur de débit et placez-le à l'intérieur de la machine.

Étape 11 (Étape optionnelle)

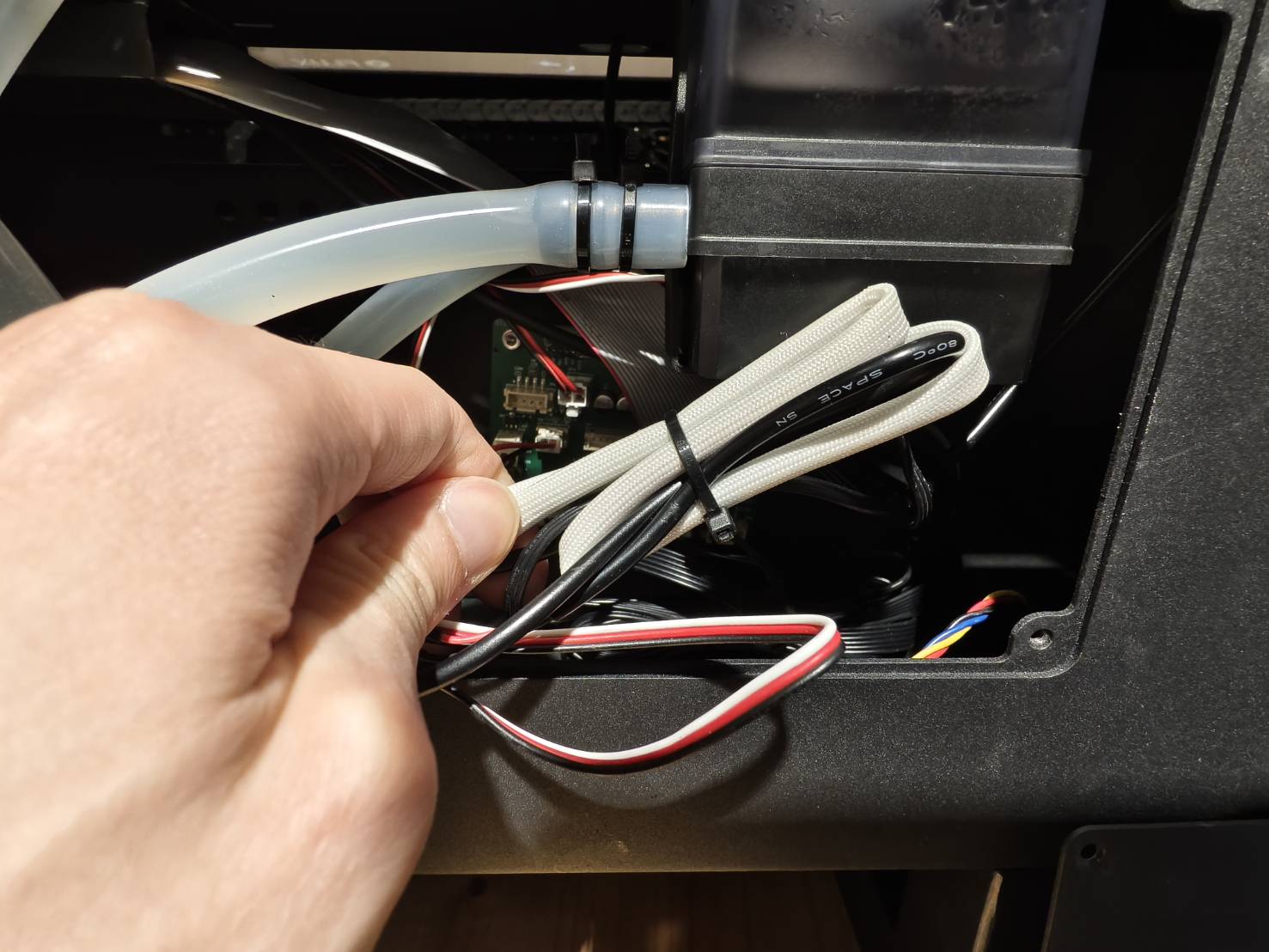

Si vous disposez de serre-câbles, vous pouvez les utiliser pour organiser les câbles proprement.
Si vous n'avez pas de serre-câbles, vous pouvez passer cette étape.

Étape 12

Veuillez suivre le guide ci-dessous pour remplir le réservoir d'eau.
Remplacement de l'eau de refroidissement

Étape 13

• Veuillez effectuer un test de débit pour vérifier si la valeur est normale, c'est-à-dire 3L/min ou plus.
  (Panneau de contrôle > Machine > Paramètres matériels > Test de débit)




• Si votre valeur est inférieure à 3L/min, veuillez consulter le guide ci-dessous pour résoudre le problème.
  #900 Refroidisseur éteint/Défaillance du système de refroidissement

Étape 14 (Étape optionnelle)

Si vous disposez de serre-câbles, vous pouvez les utiliser pour fixer le capteur de débit.

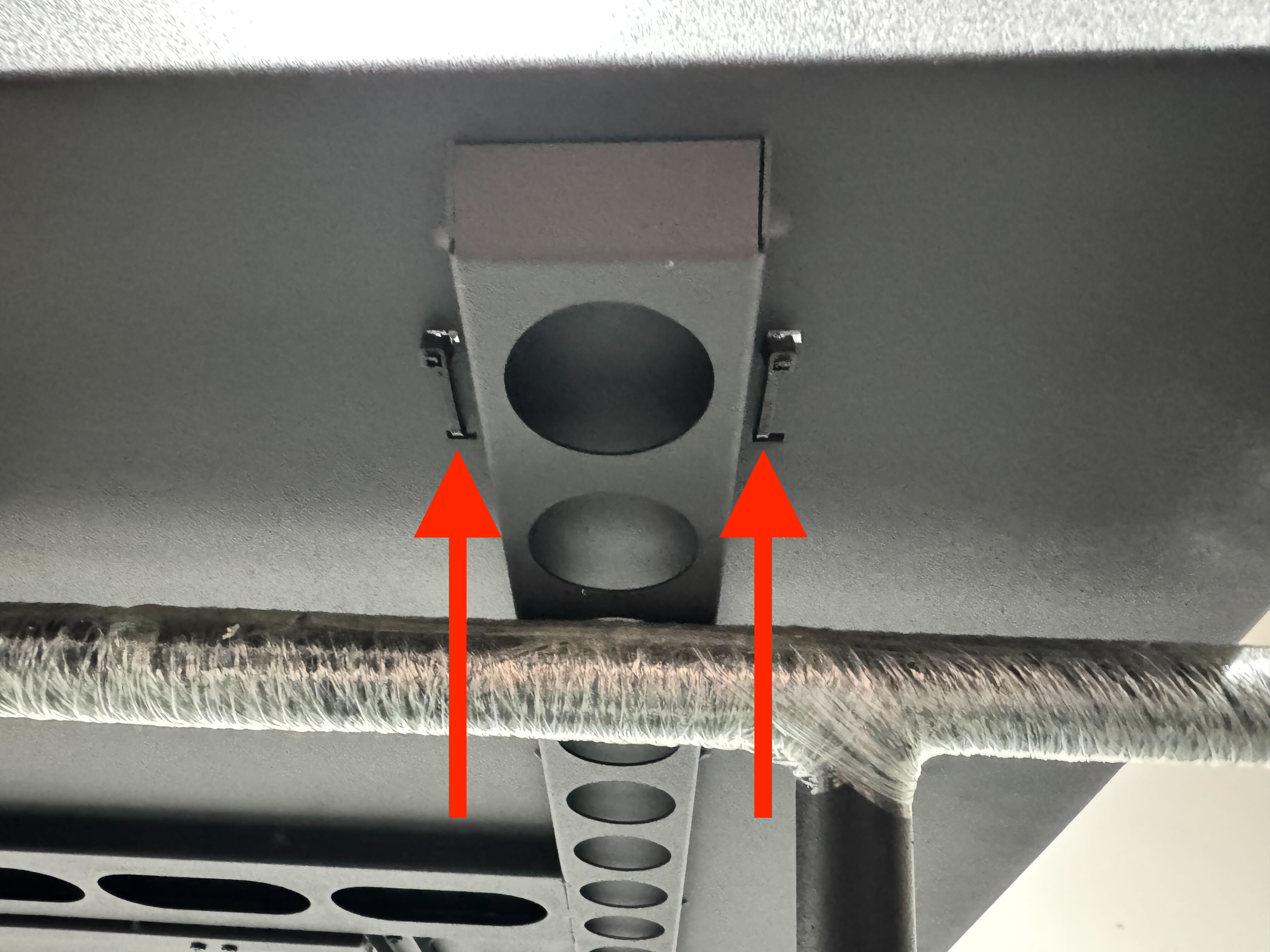

Les serre-câbles passeront par le dessous de la machine.
Si vous n'avez pas de serre-câbles, vous pouvez passer cette étape.

Étape 15

Réinstallez la plaque.
