Beambox II - Remplacement du tube laser

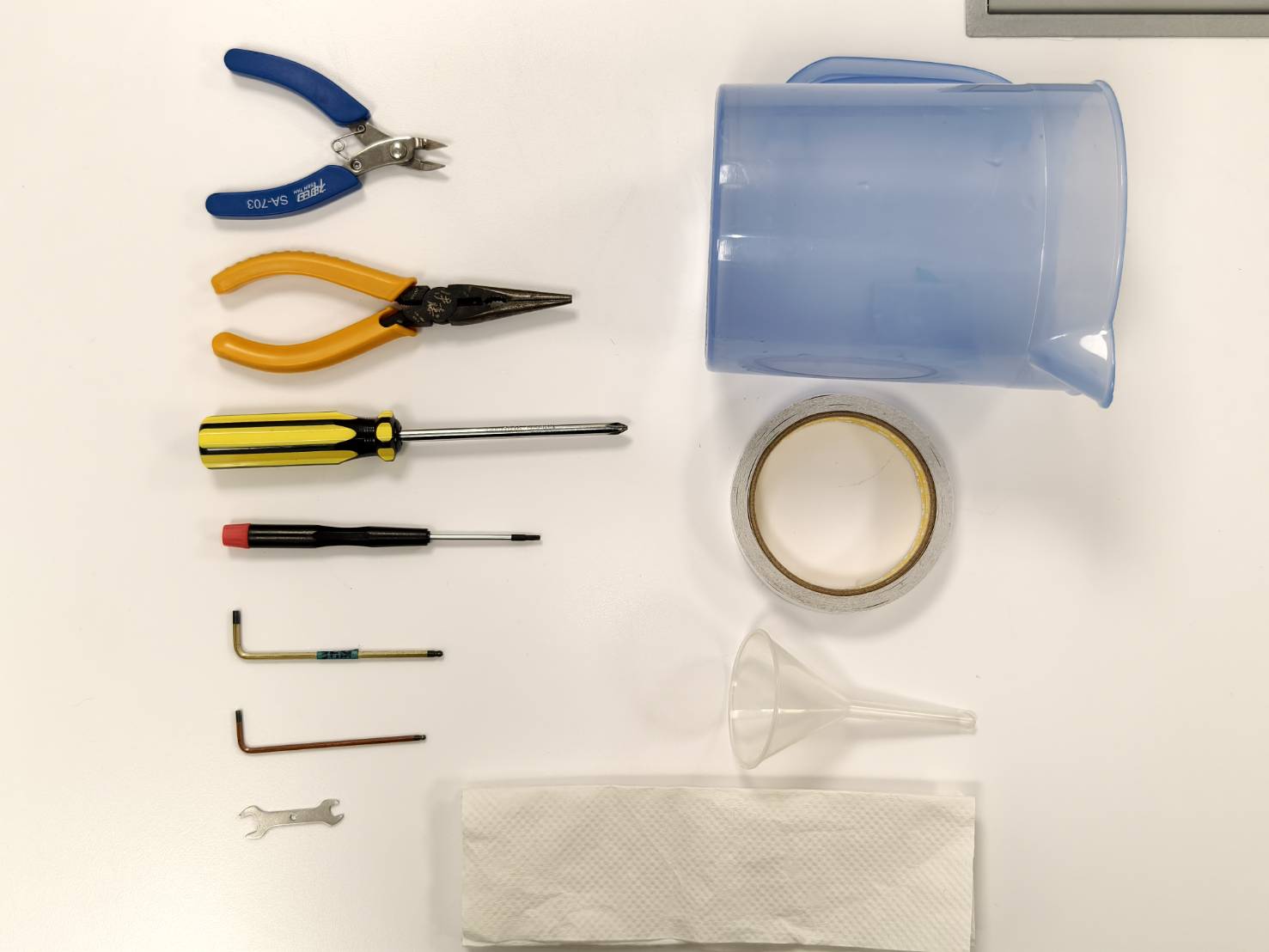

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Utilisez un tournevis pour dévisser les vis à l'arrière de la machine, puis ouvrez le capot arrière.

Étape 3

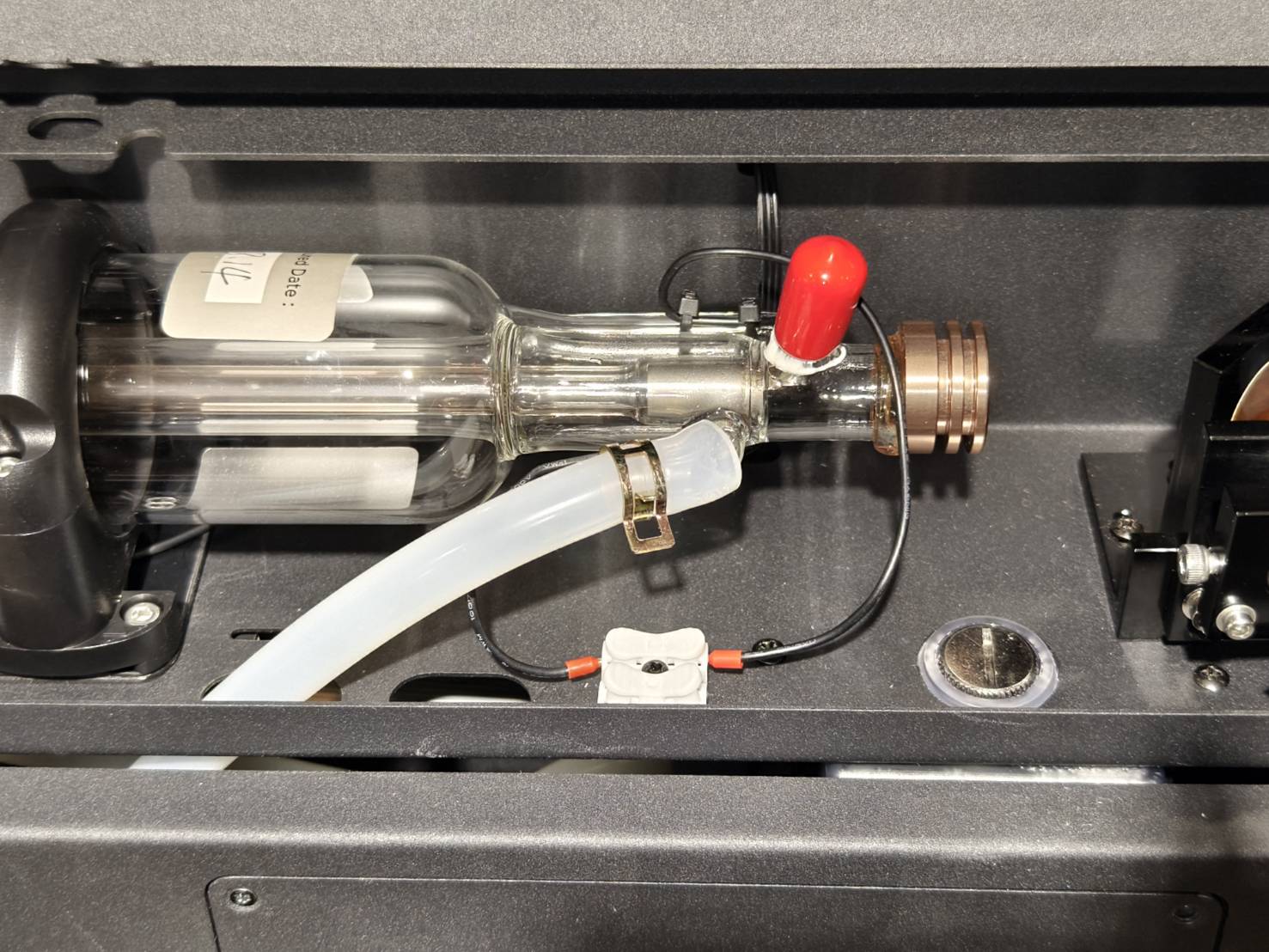

Déconnectez le fil de mise à la terre du tube laser.

Étape 4

• Débranchez les câbles du tube laser et de l'alimentation laser.

Étape 5

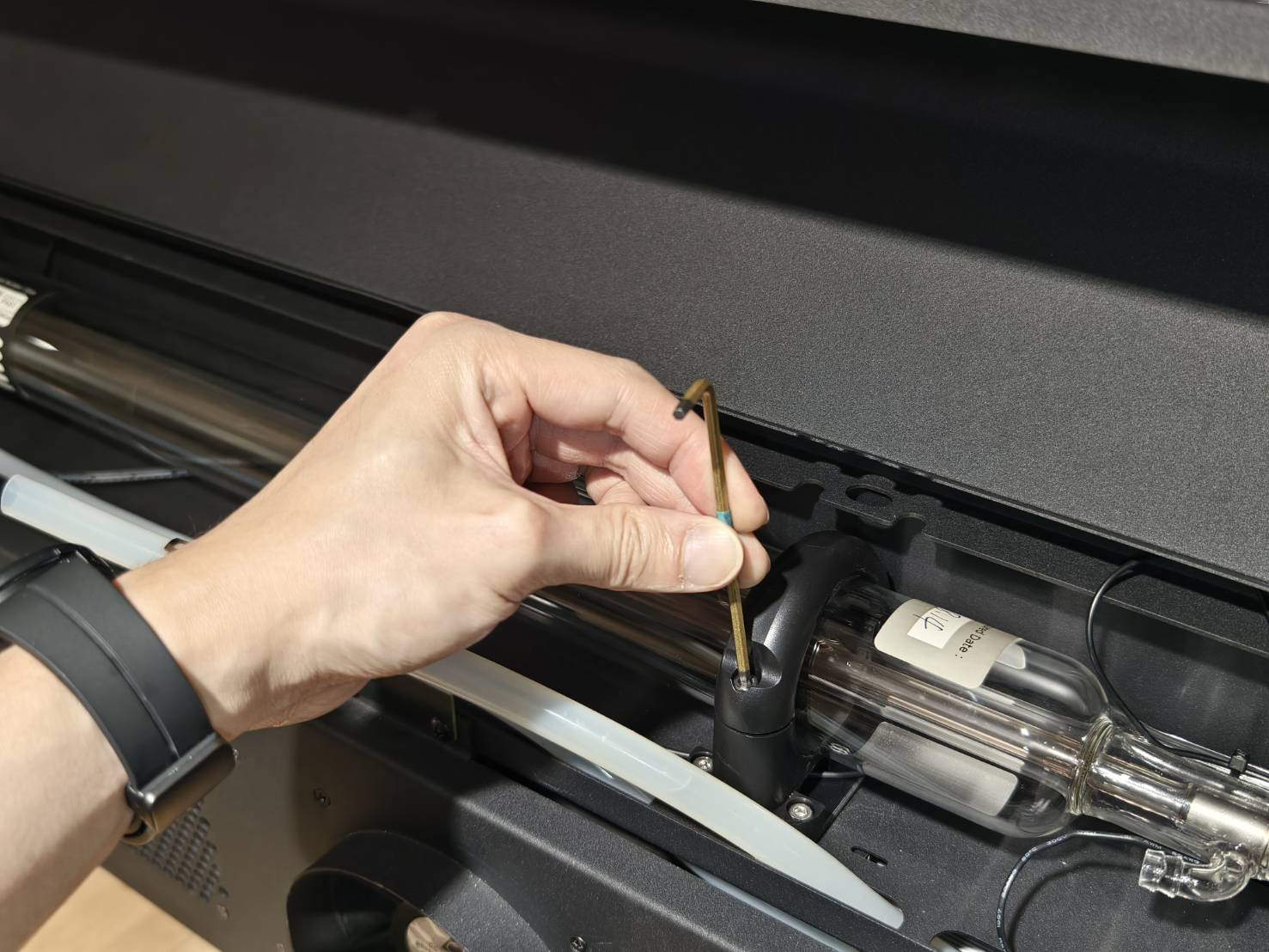

Retirez les supports du tube laser. (4 vis hexagonales de 3 mm)

Étape 6

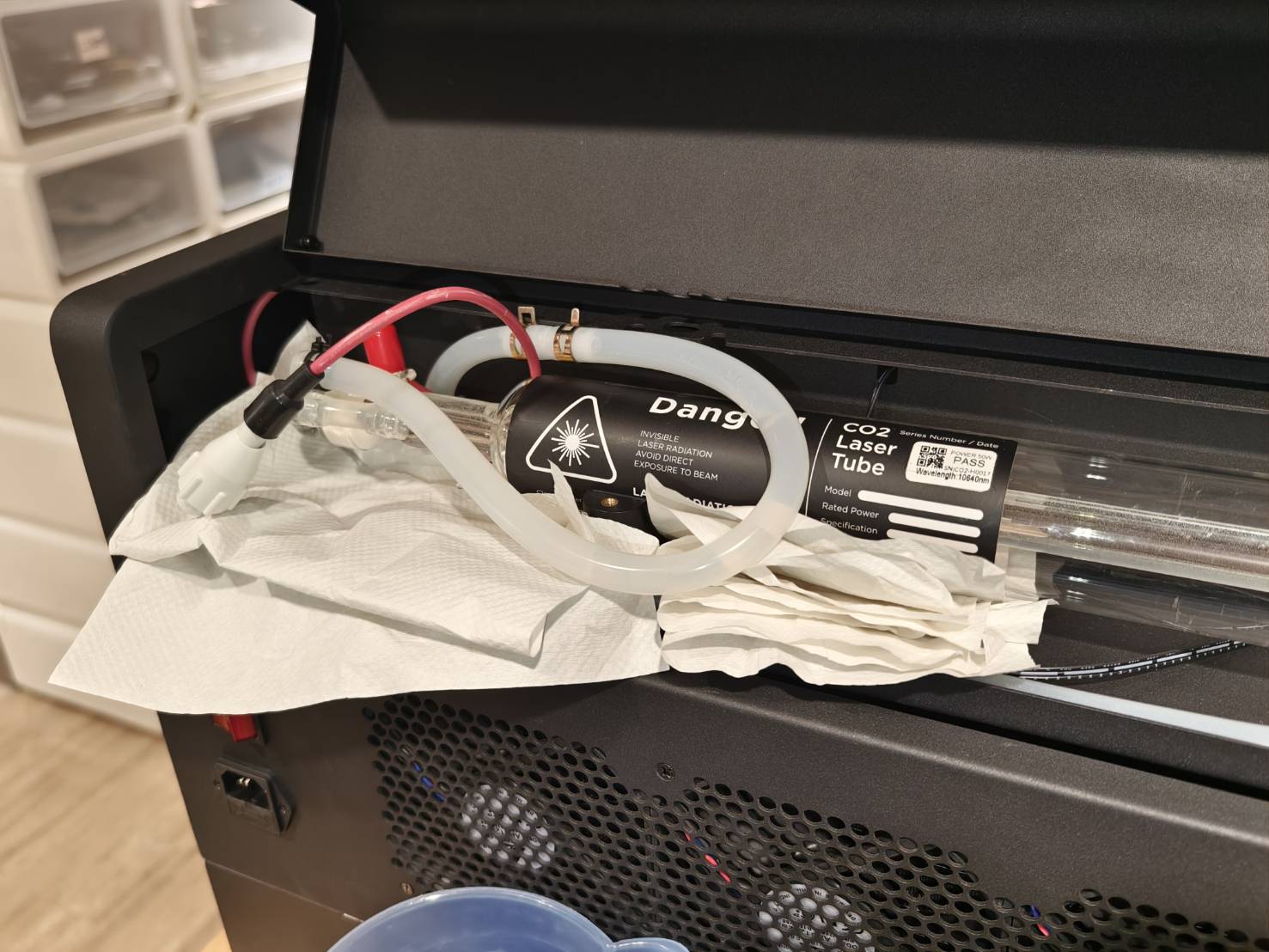

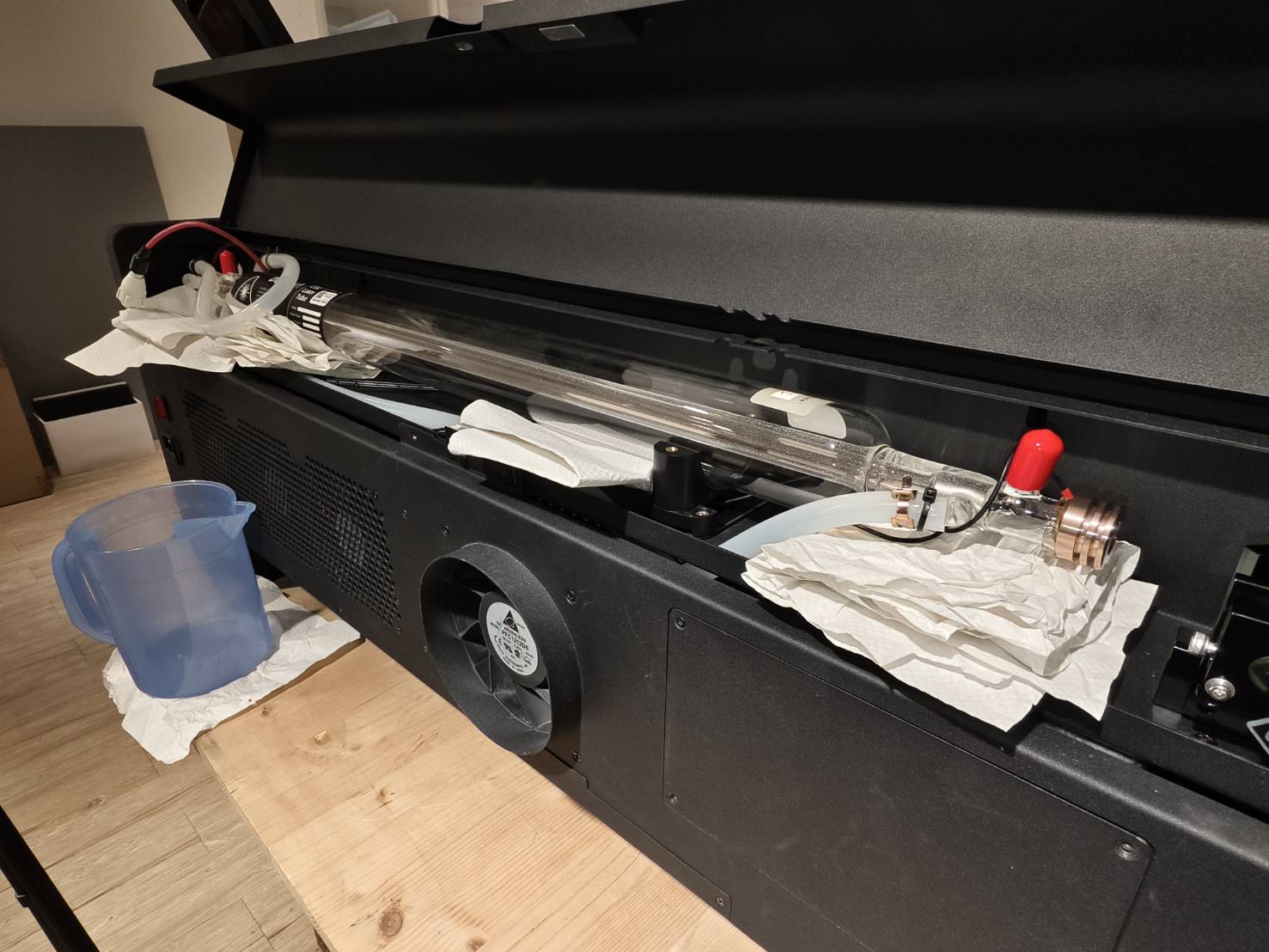

Placez des chiffons ou des essuie-tout des deux côtés du tube laser près des tuyaux d'eau et sur la table.

Étape 7

Détachez les tuyaux d'eau connectés du côté gauche du tube laser.
L'eau s'écoulera après le détachement, préparez donc un récipient pour la récupérer.

Étape 8

Vidangez l'eau à l'intérieur du tube laser et retirez-le de la machine.

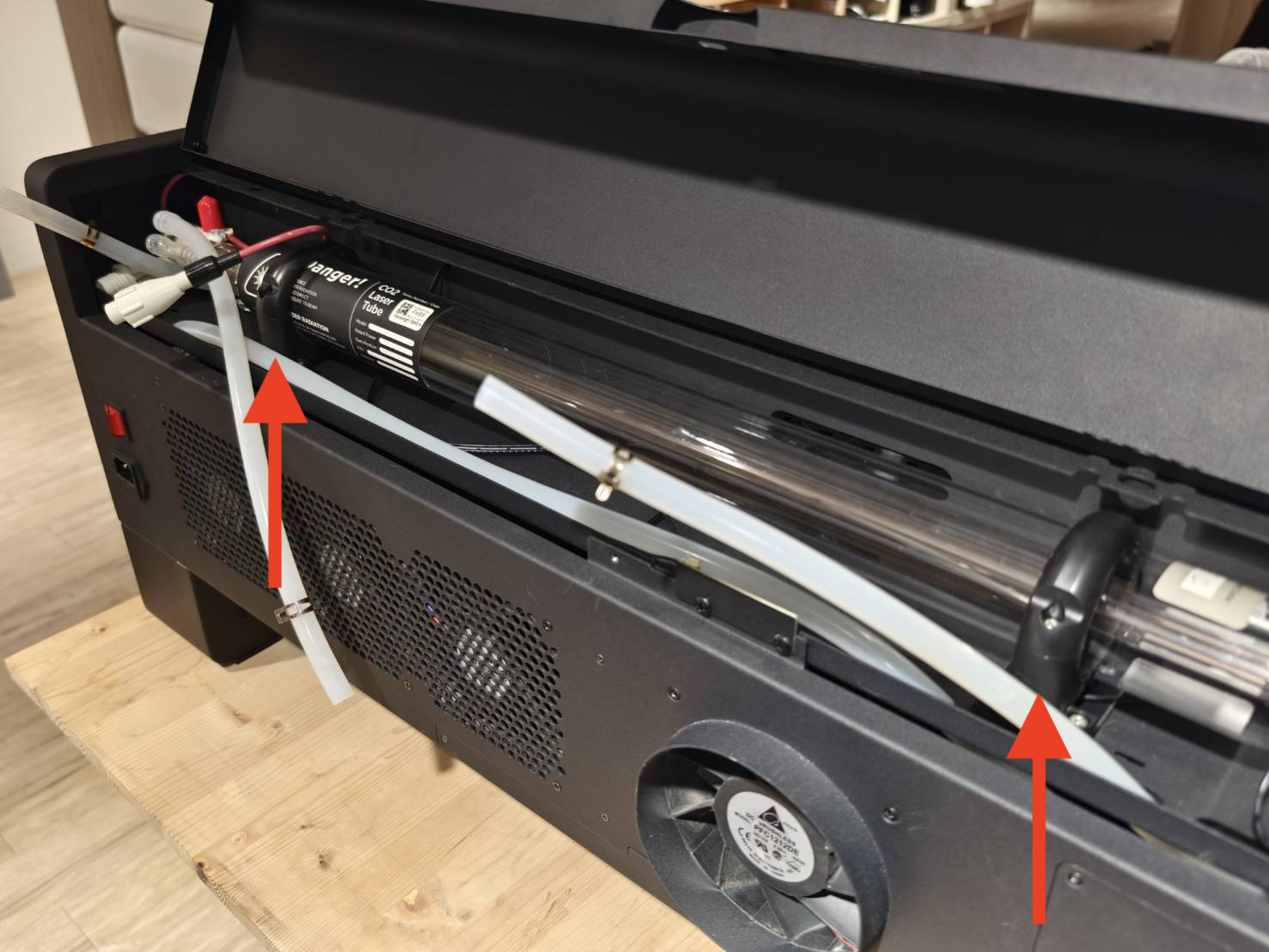

• Retirez le collier de serrage et coupez l'attache-câble sur le tuyau d'eau de l'autre côté du tube.
• Soulevez le tube et détachez lentement le tuyau d'eau. L'eau s'écoulera de l'autre côté du tube.
• Assurez-vous que le tuyau d'eau du côté gauche est dans le récipient.

Étape 9

Retirez le tuyau d'eau de l'ancien tube laser.

Étape 10

Fixez le tuyau d'eau au nouveau tube laser.
Assurez-vous de le fixer du bon côté avec le connecteur blanc.
Veuillez vous référer à la vidéo ci-dessous.

Étape 11

Installez le nouveau tube laser.

• Le connecteur blanc doit être sur le côté gauche.

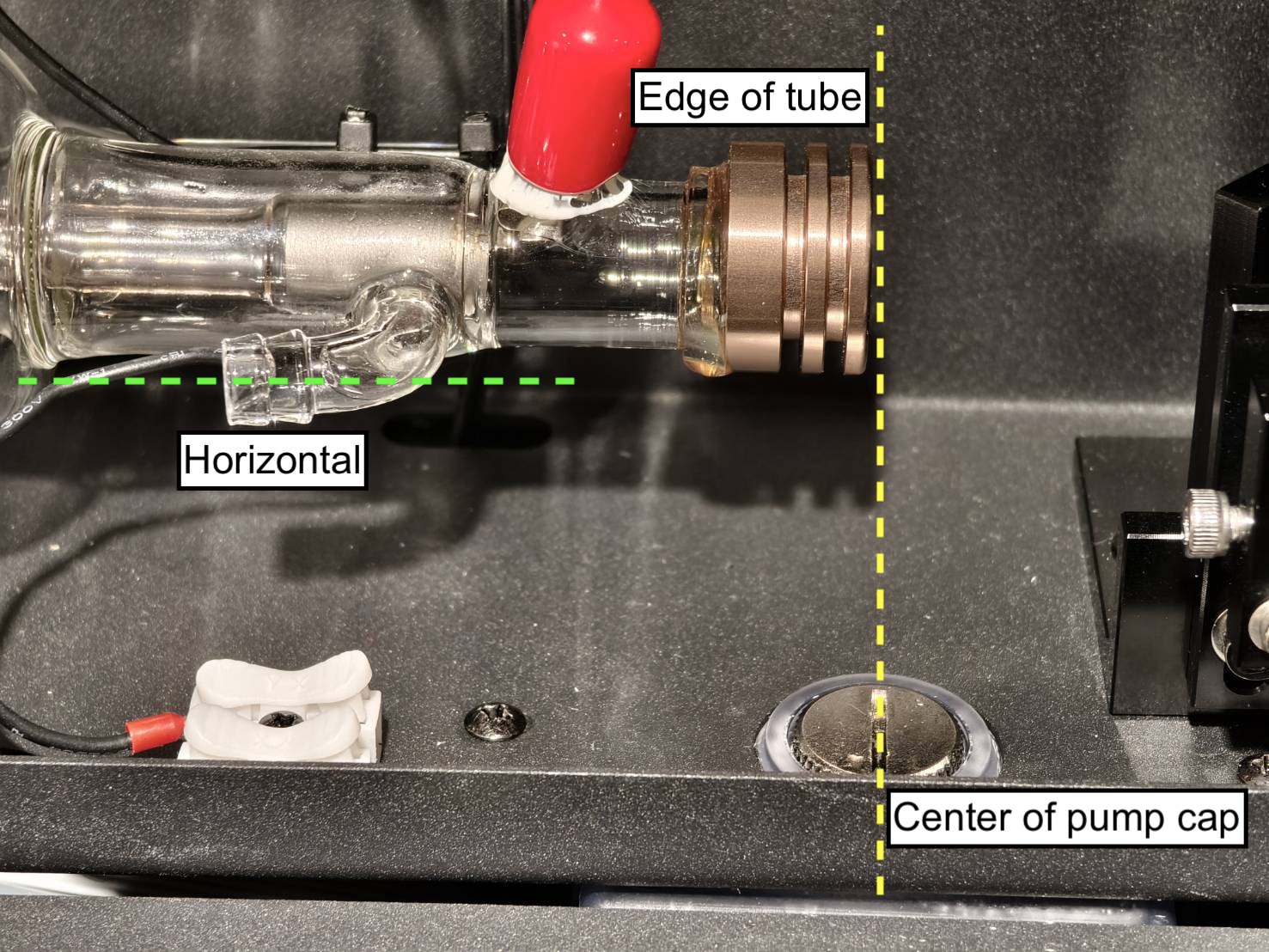

• La position recommandée du tube est telle que son bord droit soit aligné avec le centre du bouchon de la pompe à eau.
• Vérifiez que l'entrée d'eau du tube est horizontale.

Étape 12

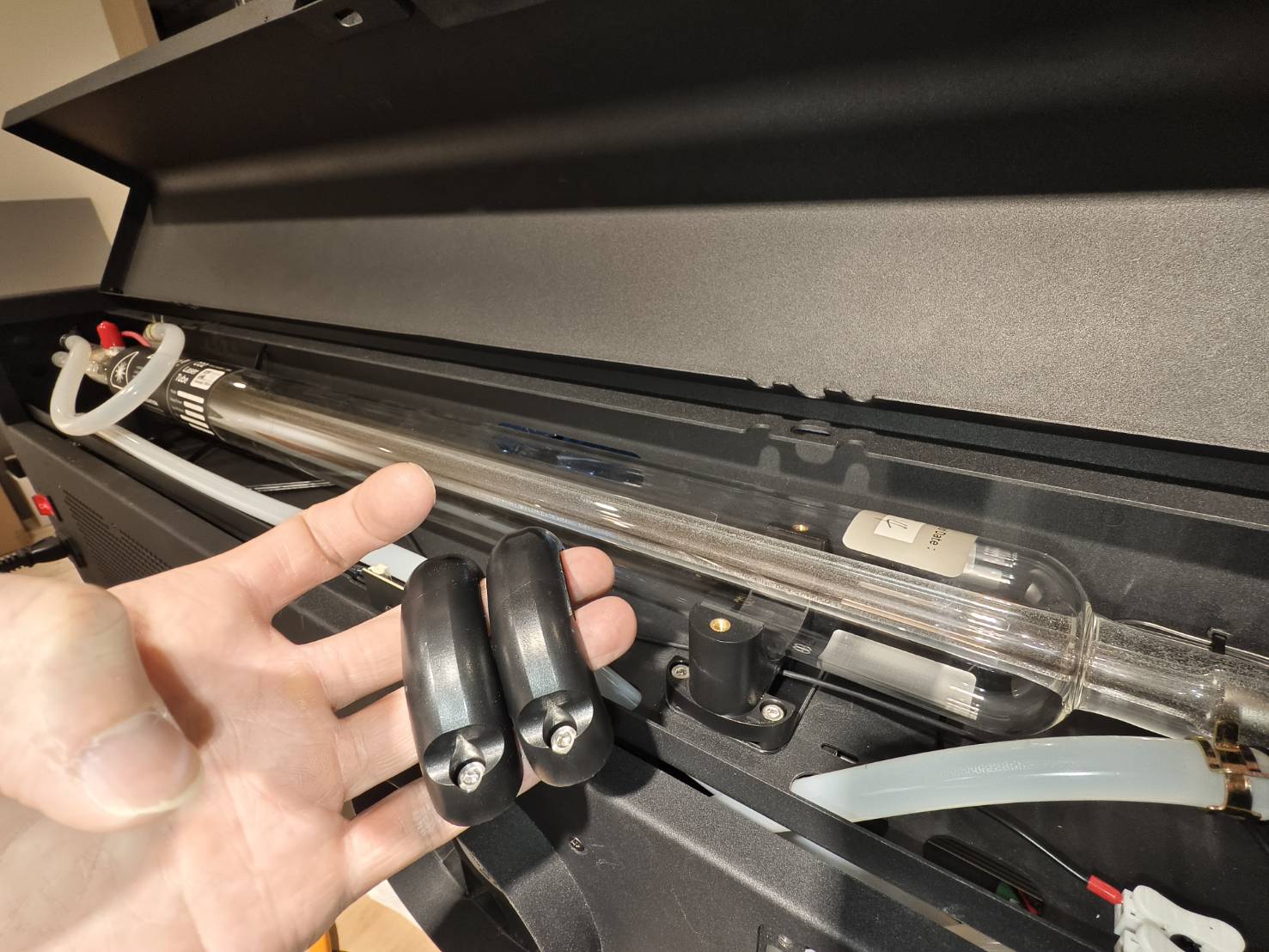

Réinstallez les supports du tube laser.

Étape 13

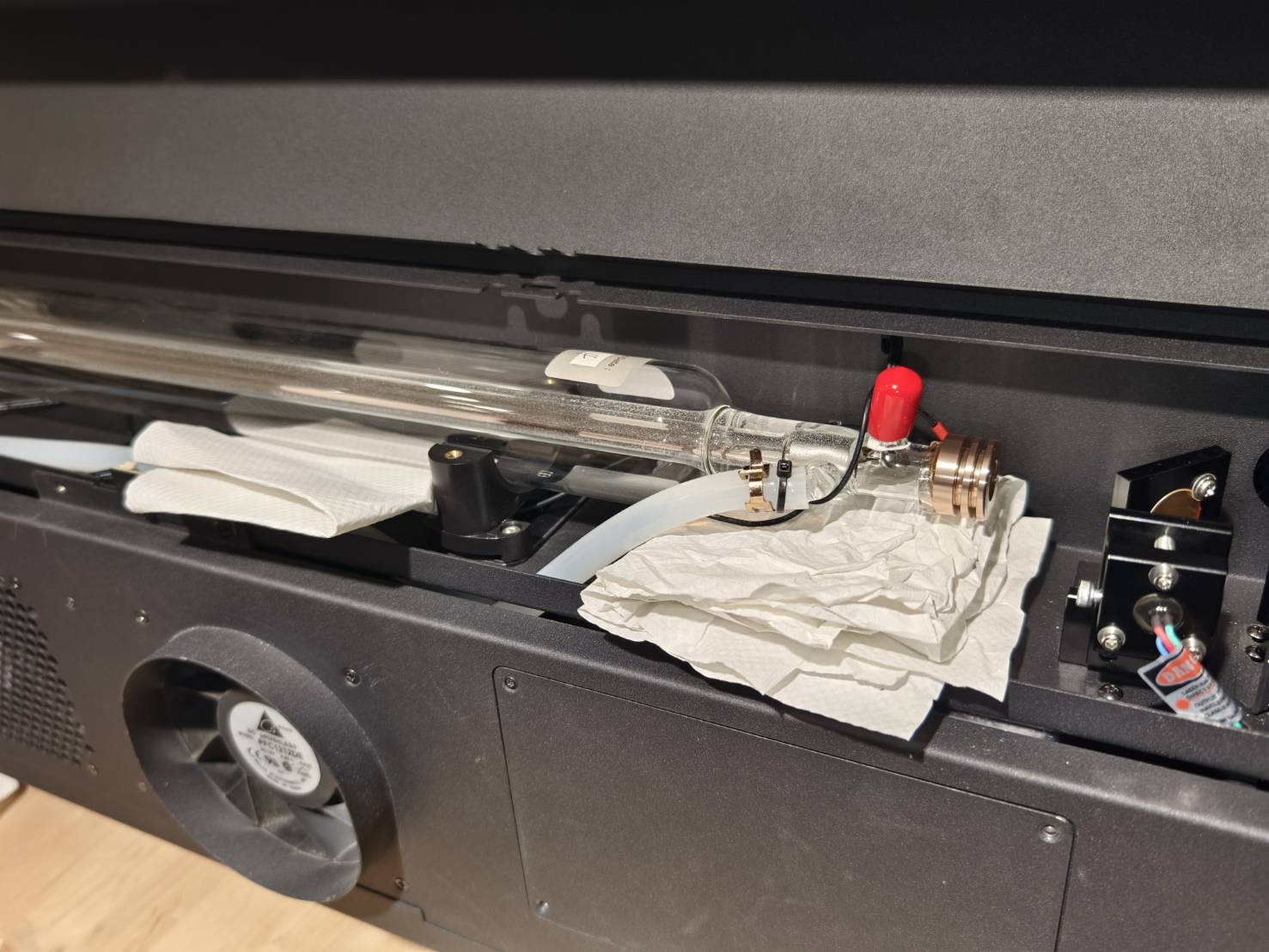

Sur le côté droit du tube (côté basse pression), raccordez le tuyau d'eau au tube.

Étape 14

Sur le côté gauche du tube (côté haute pression), connectez les tuyaux d'eau ensemble.

Étape 15

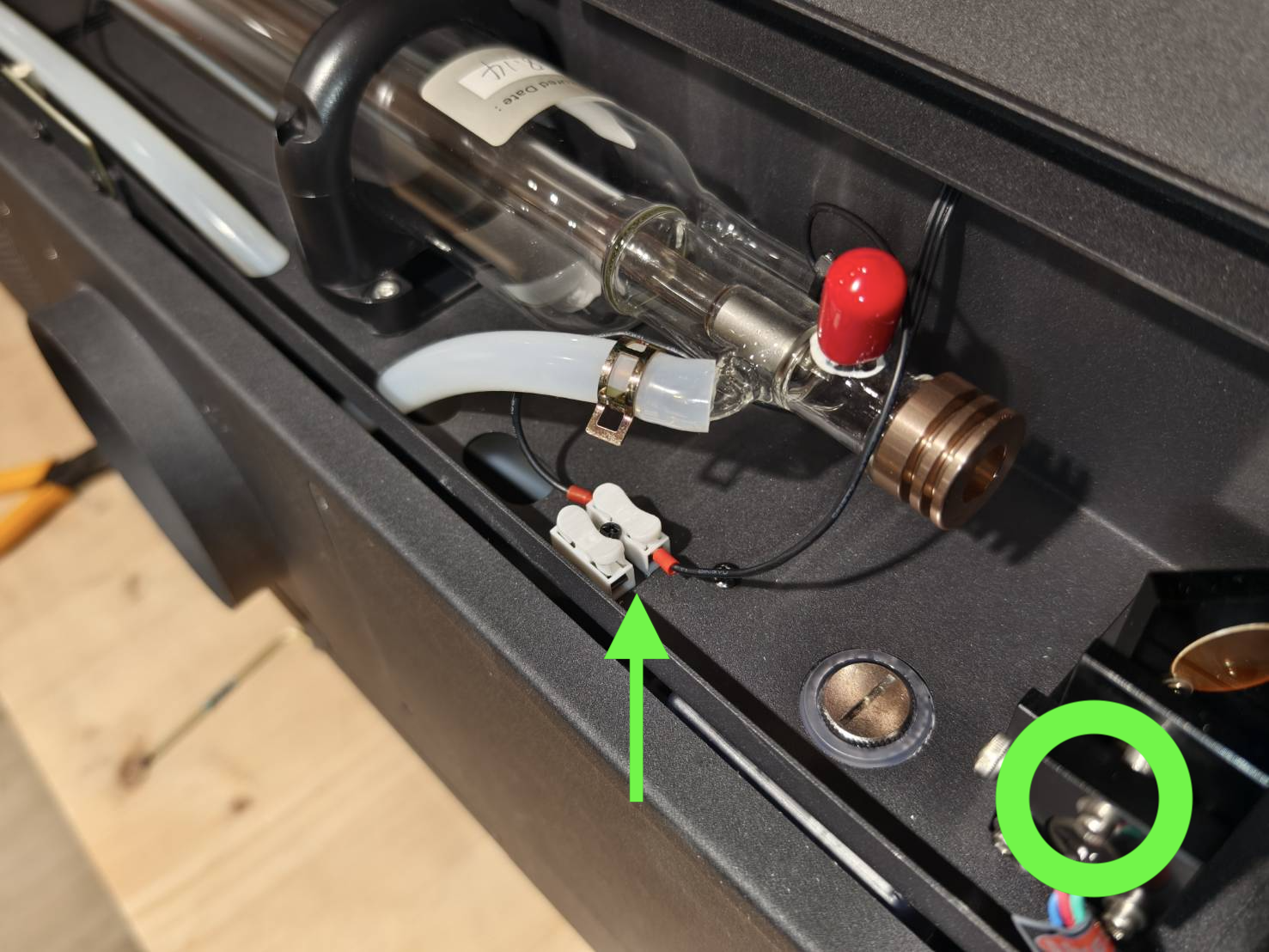

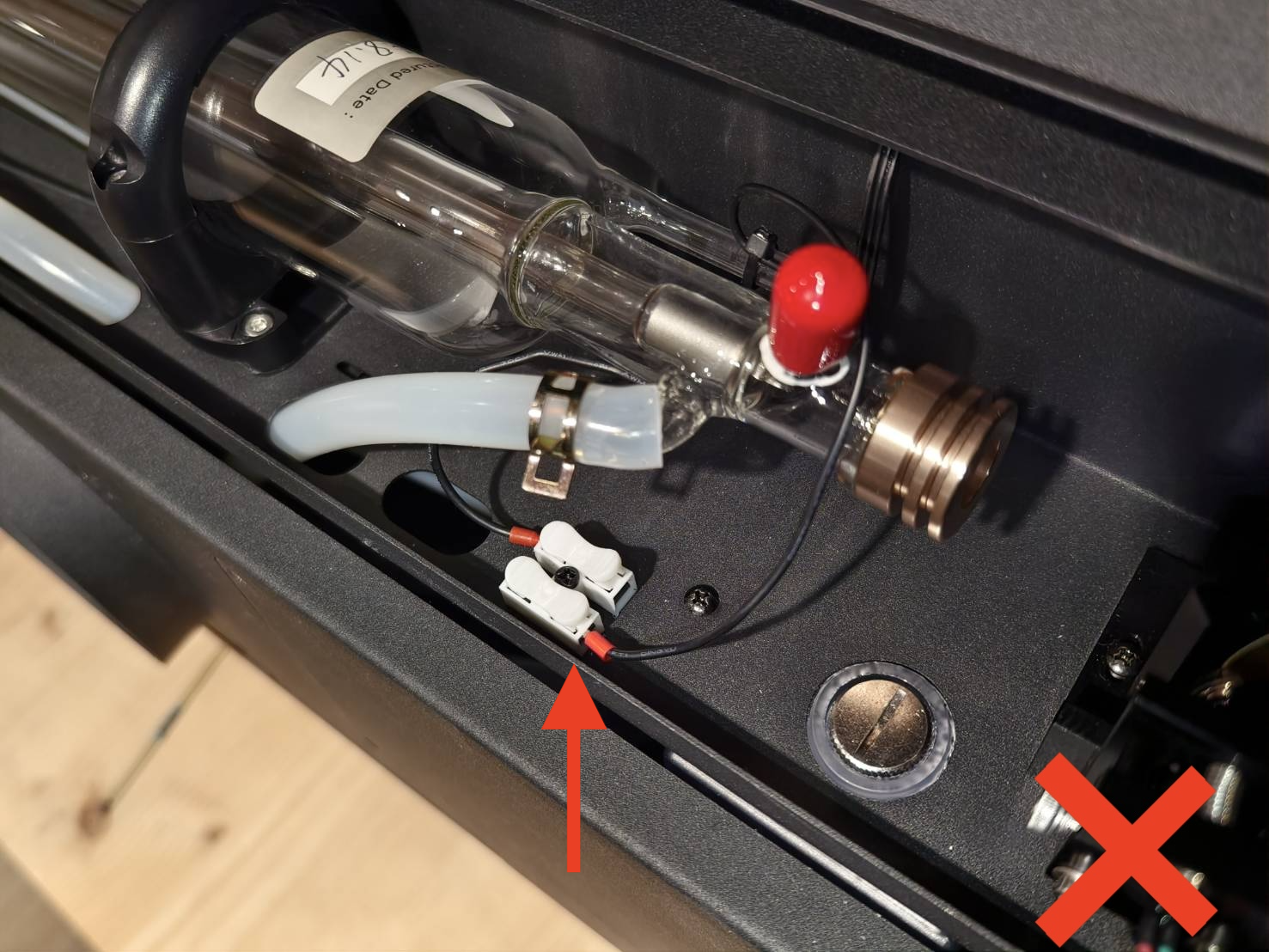

Connectez le fil de terre du tube laser à la borne.
Assurez-vous que les deux fils de terre sont du même côté.

Étape 16

Branchez les câbles du tube laser et de l'alimentation laser.
Après le branchement, optimisez l'espace en insérant le connecteur blanc dans le trou du coin gauche et en repoussant le tuyau d'eau à l'intérieur de la machine pour le raccourcir. Veuillez vous référer à la vidéo.

Étape 17

Mettez la machine en marche et remplissez-la d'eau. Veuillez suivre le guide ci-dessous pour le remplissage d'eau.
Remplacement de l'eau de refroidissement

Étape 18

• Effectuez un test de débit pour vérifier si la valeur est normale, soit 3L/min ou plus.
  (Panneau de la machine > Machine > Paramètres matériels > Test de débit)




• Si votre valeur est inférieure à 3L/min, veuillez consulter le guide ci-dessous pour le dépannage.
  #900 Refroidisseur éteint/Panne du système de refroidissement

Étape 19

Le remplacement du tube laser est terminé. Cependant, comme le nouveau tube laser n'est pas positionné exactement comme l'ancien, le trajet optique a probablement été désaligné.
Par conséquent, veuillez effectuer un ajustement du trajet optique avant d'utiliser votre machine.
Ajustement du trajet optique

Étape 20

Fermez le couvercle arrière et vissez-le.
