Beambox II - Remplacement de la carte de traceur

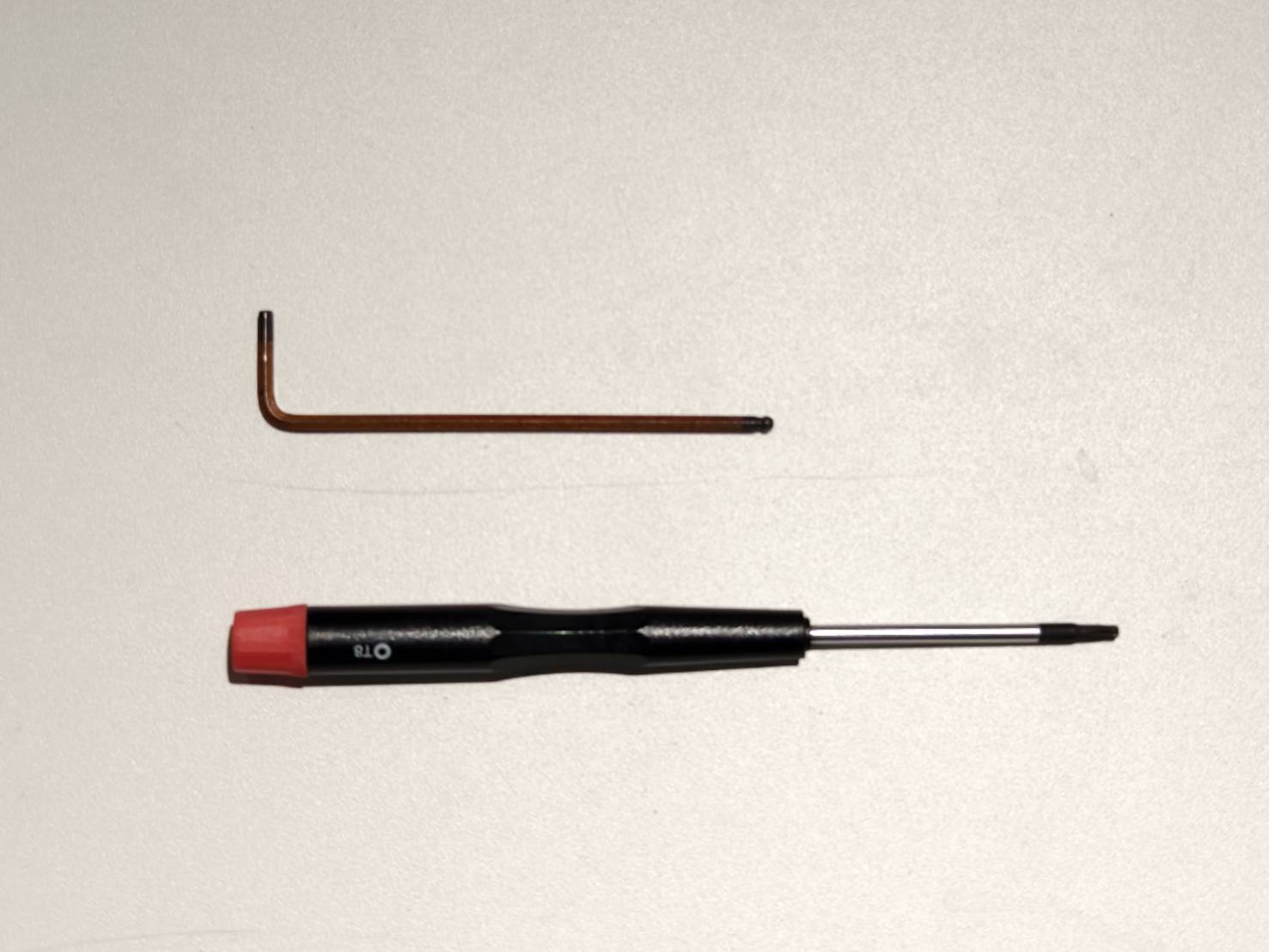

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Assurez-vous que le connecteur pour l'accessoire rotatif est vide.

Étape 3

Ouvrez le couvercle de la pompe à eau à l'aide du tournevis Torx pour accéder à la carte du traceur.
(La carte peut être de couleur noire ou verte.)

Étape 4

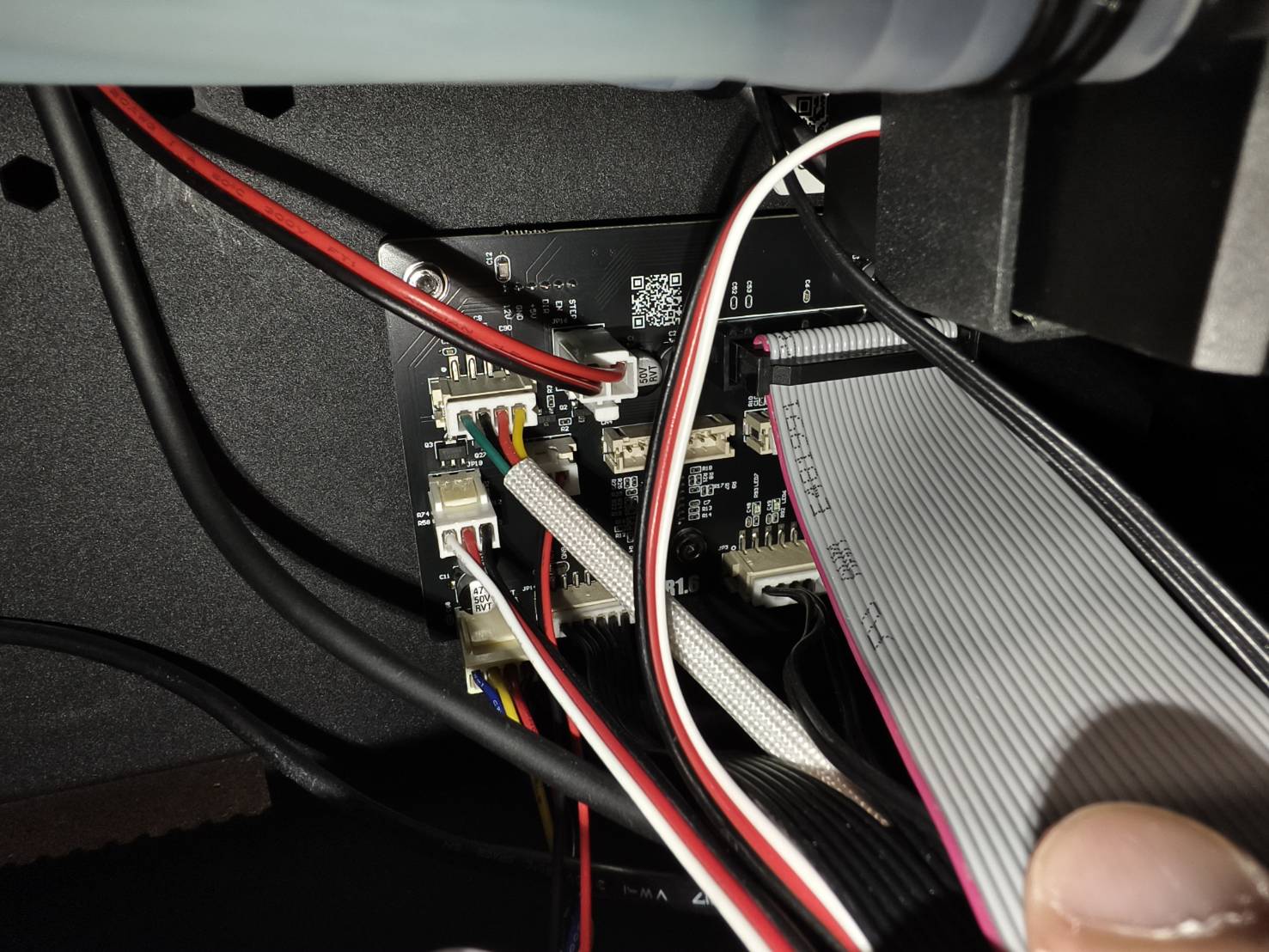

Photographiez l'ensemble de la configuration de la carte du traceur.
Cela vous évitera d'oublier l'emplacement des câbles lors de l'installation de la nouvelle carte.
(Si vous ne vous souvenez plus de l'emplacement d'un câble, veuillez consulter le schéma pour la configuration la plus récente. N'utilisez pas les photos ci-dessous, car la version de la carte peut varier.)

Étape 5

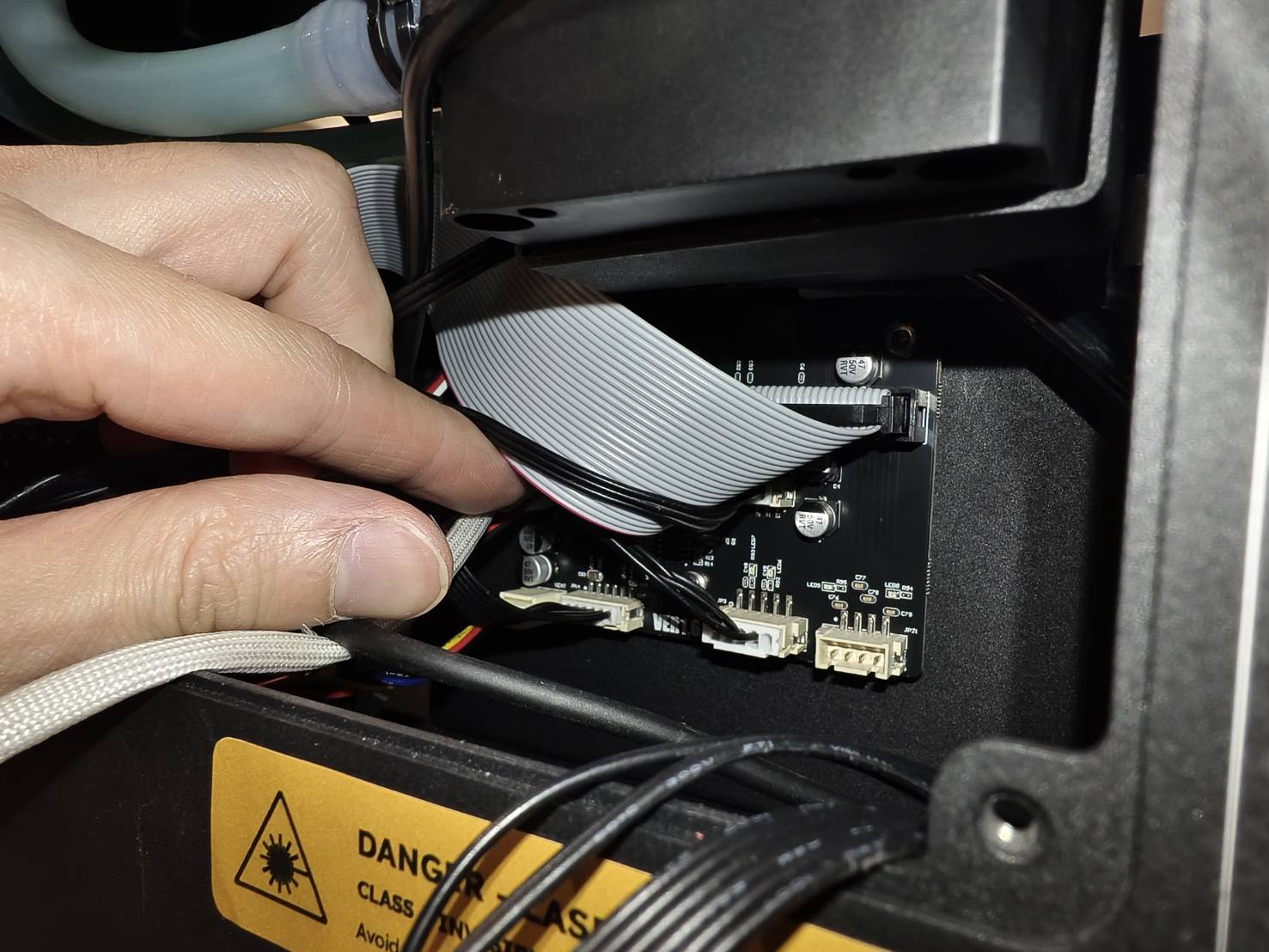

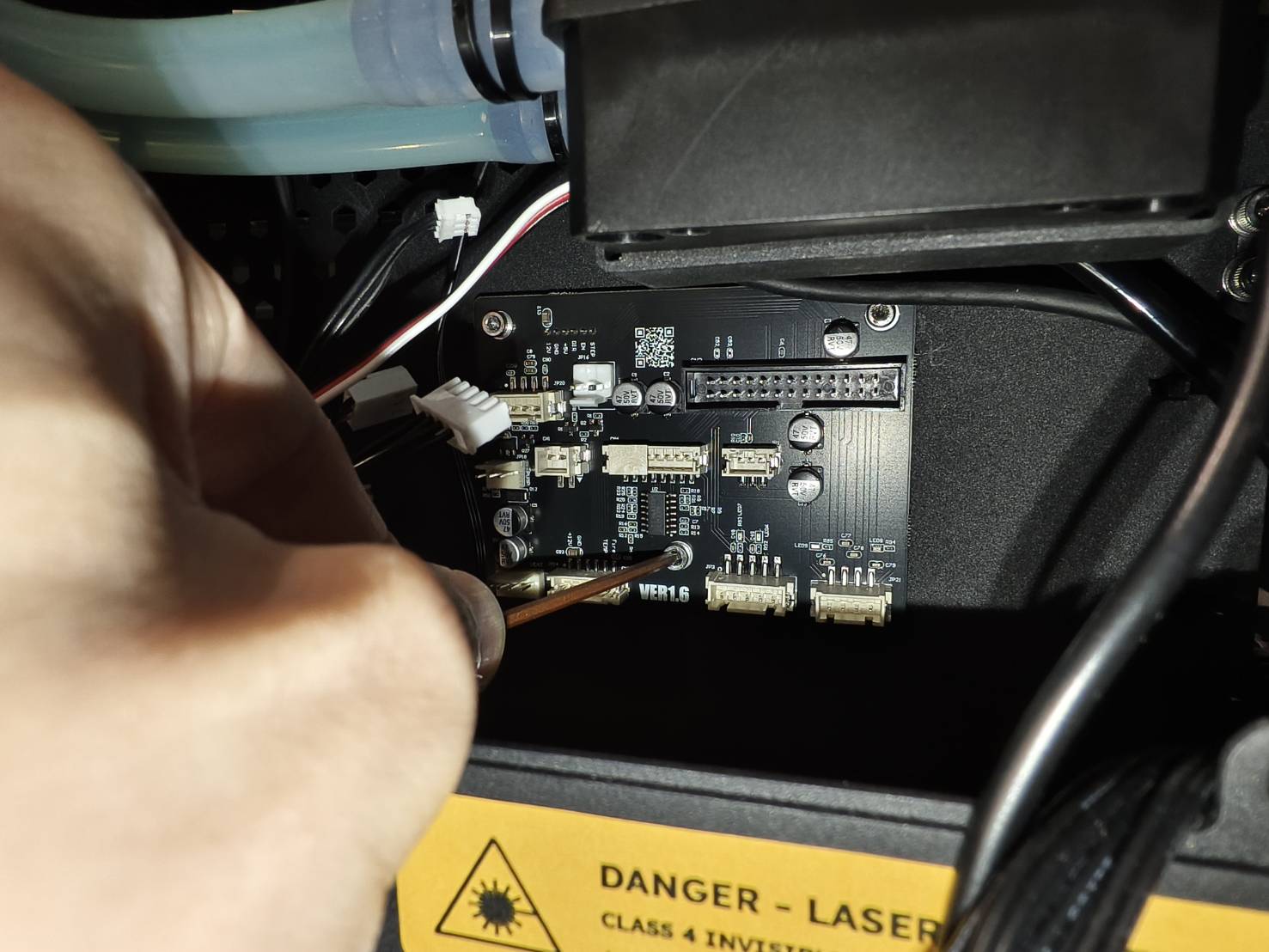

Débranchez tous les câbles de la carte.

Étape 5

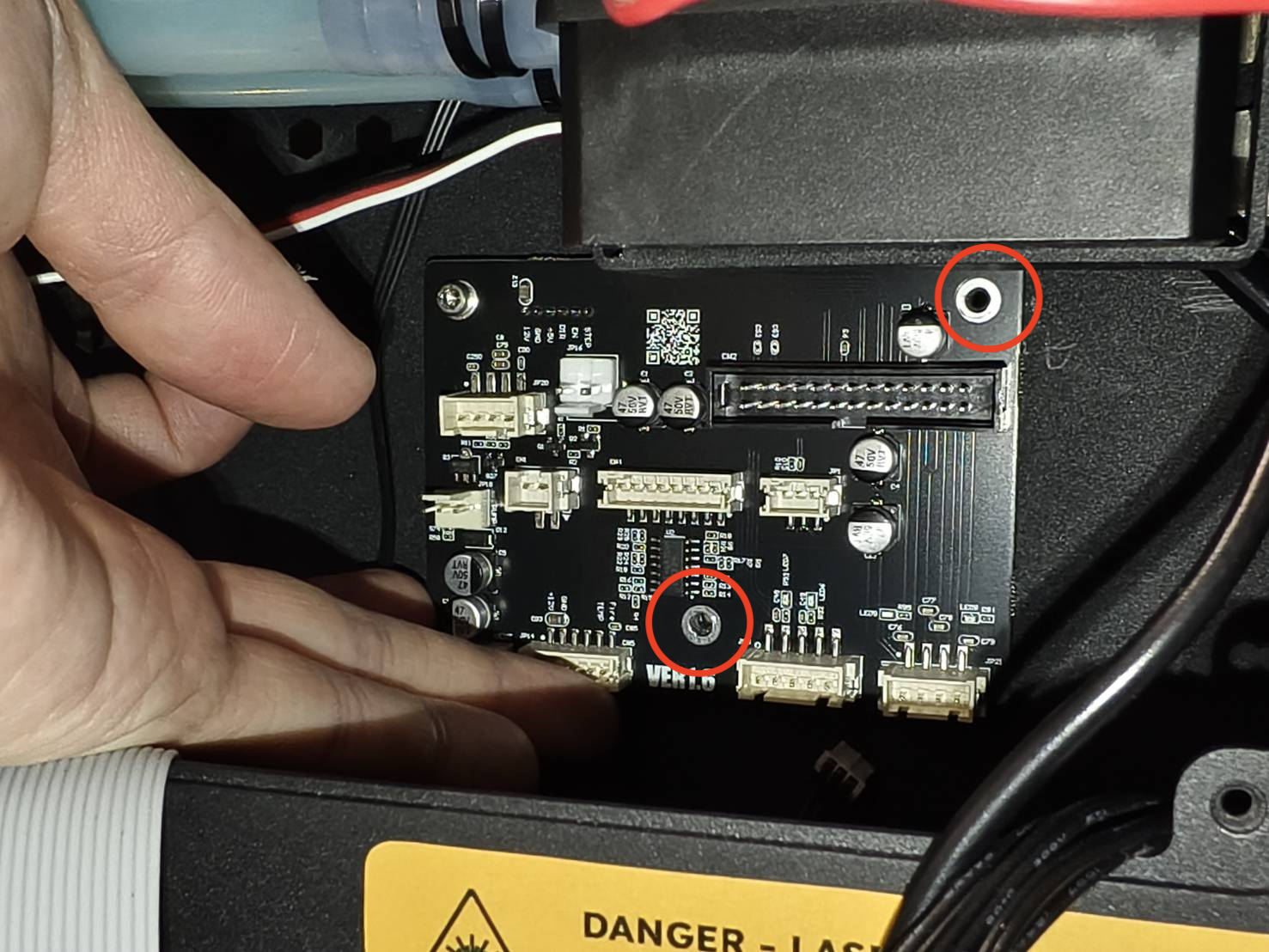

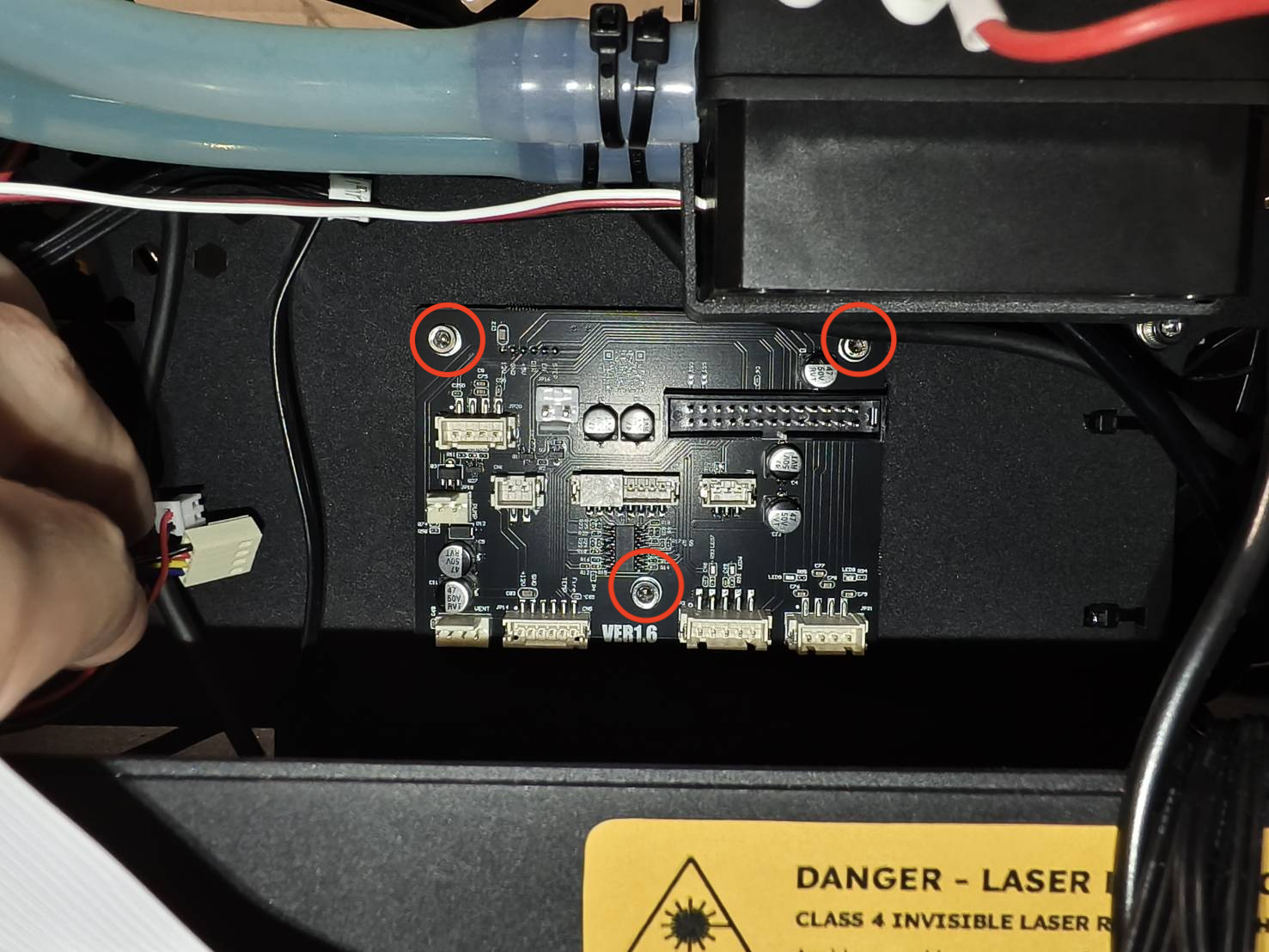

Dévissez ces vis à l'aide d'une clé Allen de 2,5 mm pour retirer la carte.

Étape 6

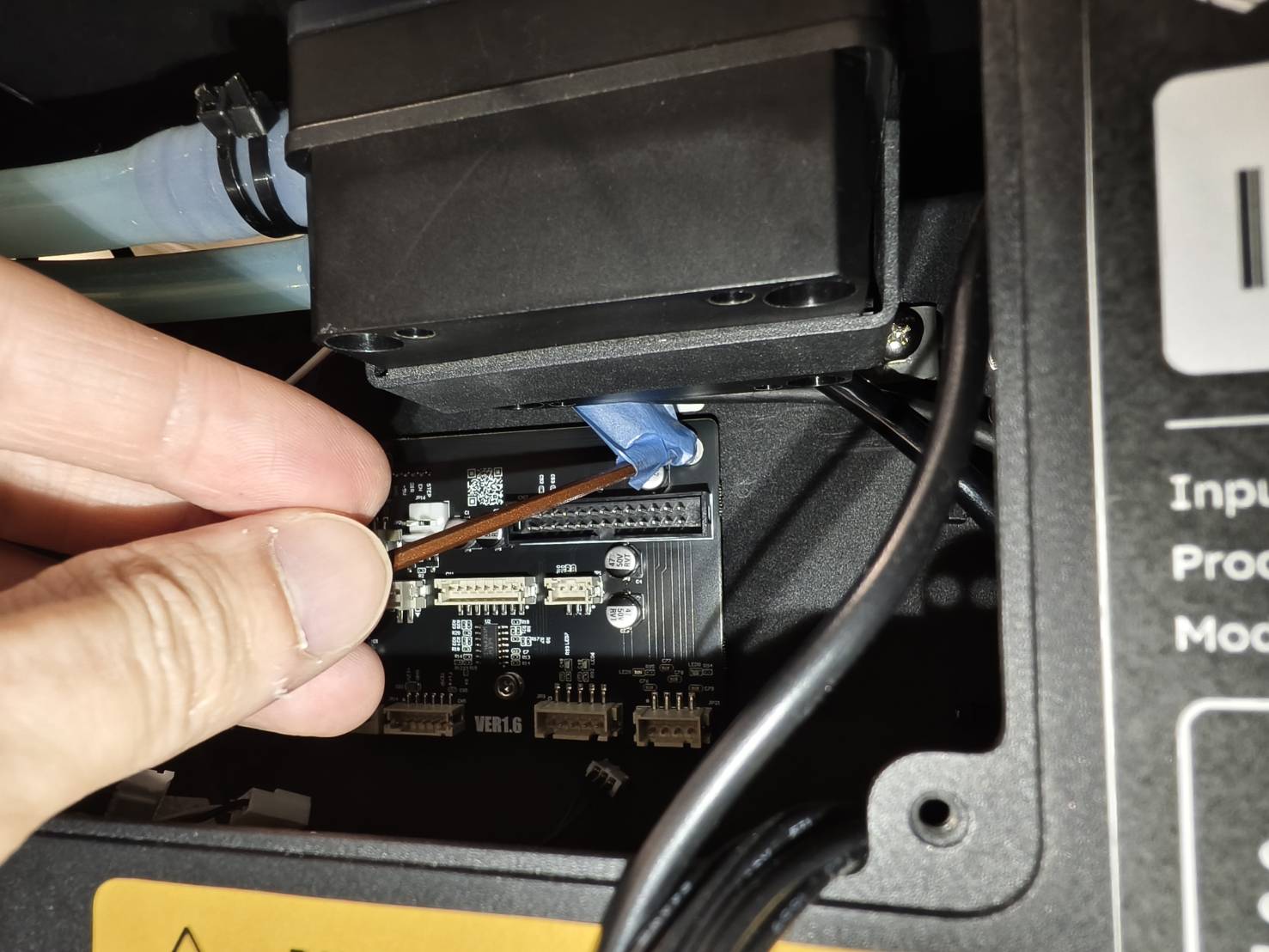

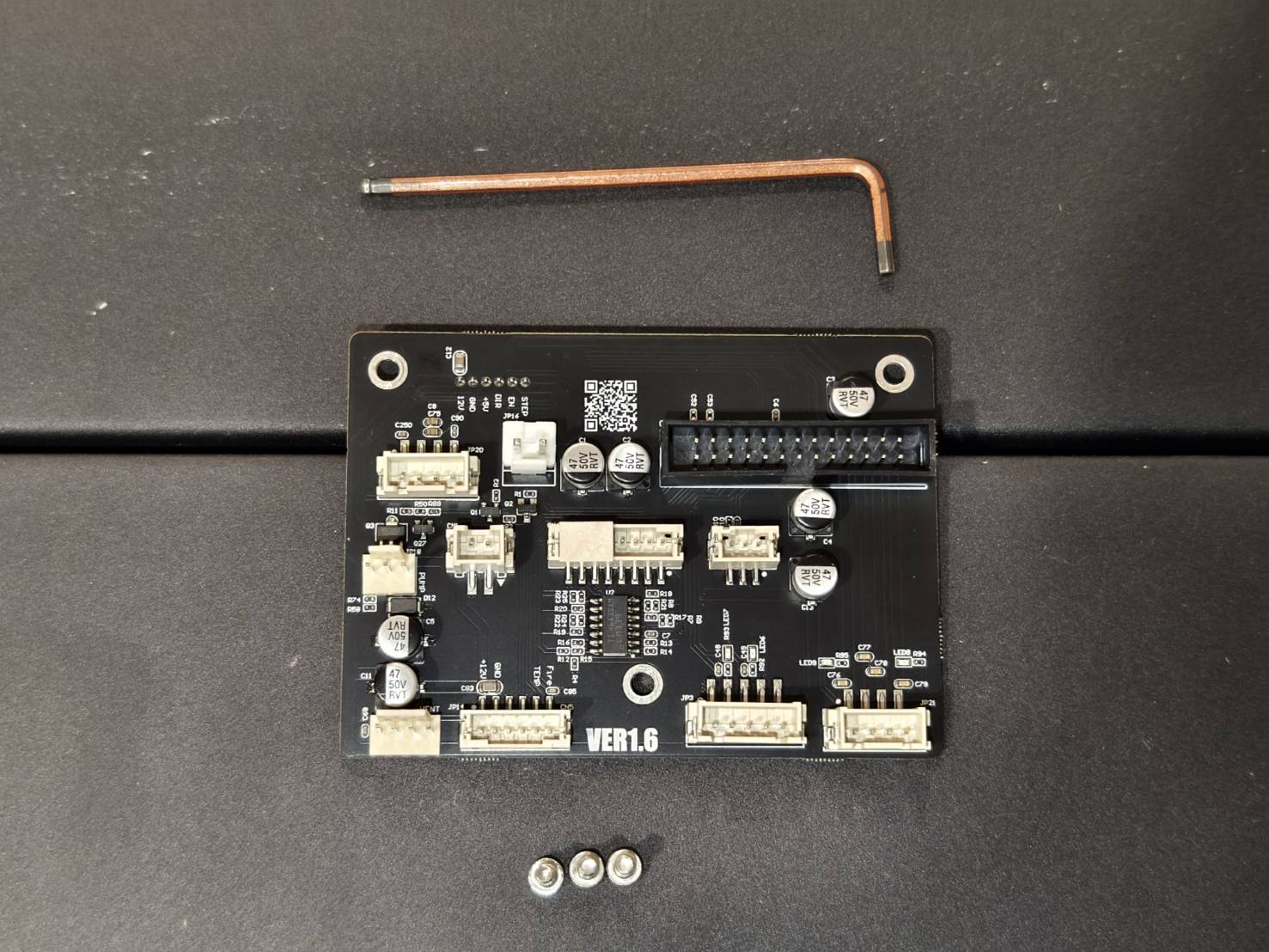

• Installez la nouvelle carte de traceur en commençant par la vis supérieure gauche.

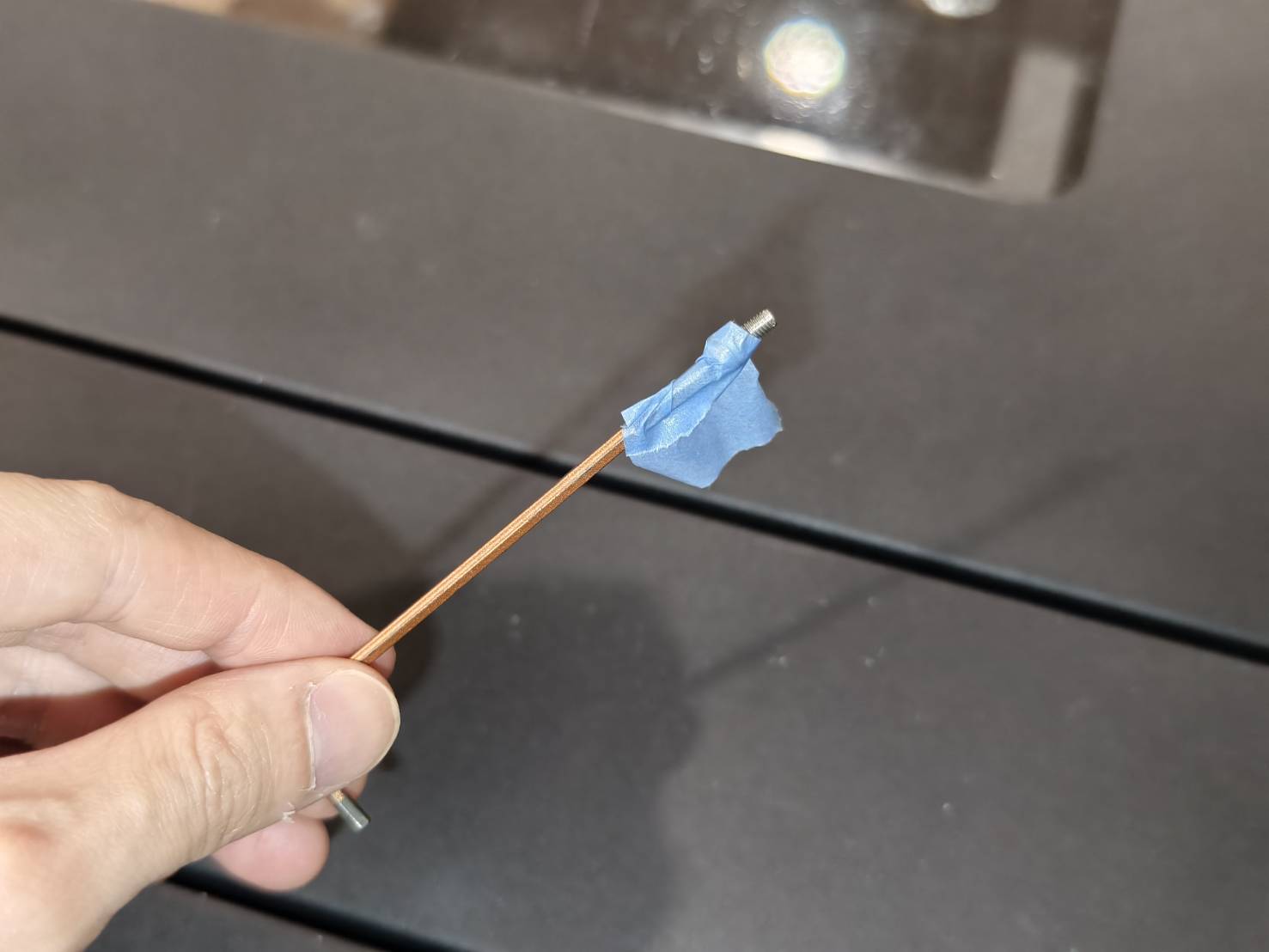

• Si vous avez du mal à maintenir la vis avec la clé Allen, vous pouvez utiliser un morceau de ruban adhésif pour la fixer sur la clé. Cela pourrait faciliter l'opération.

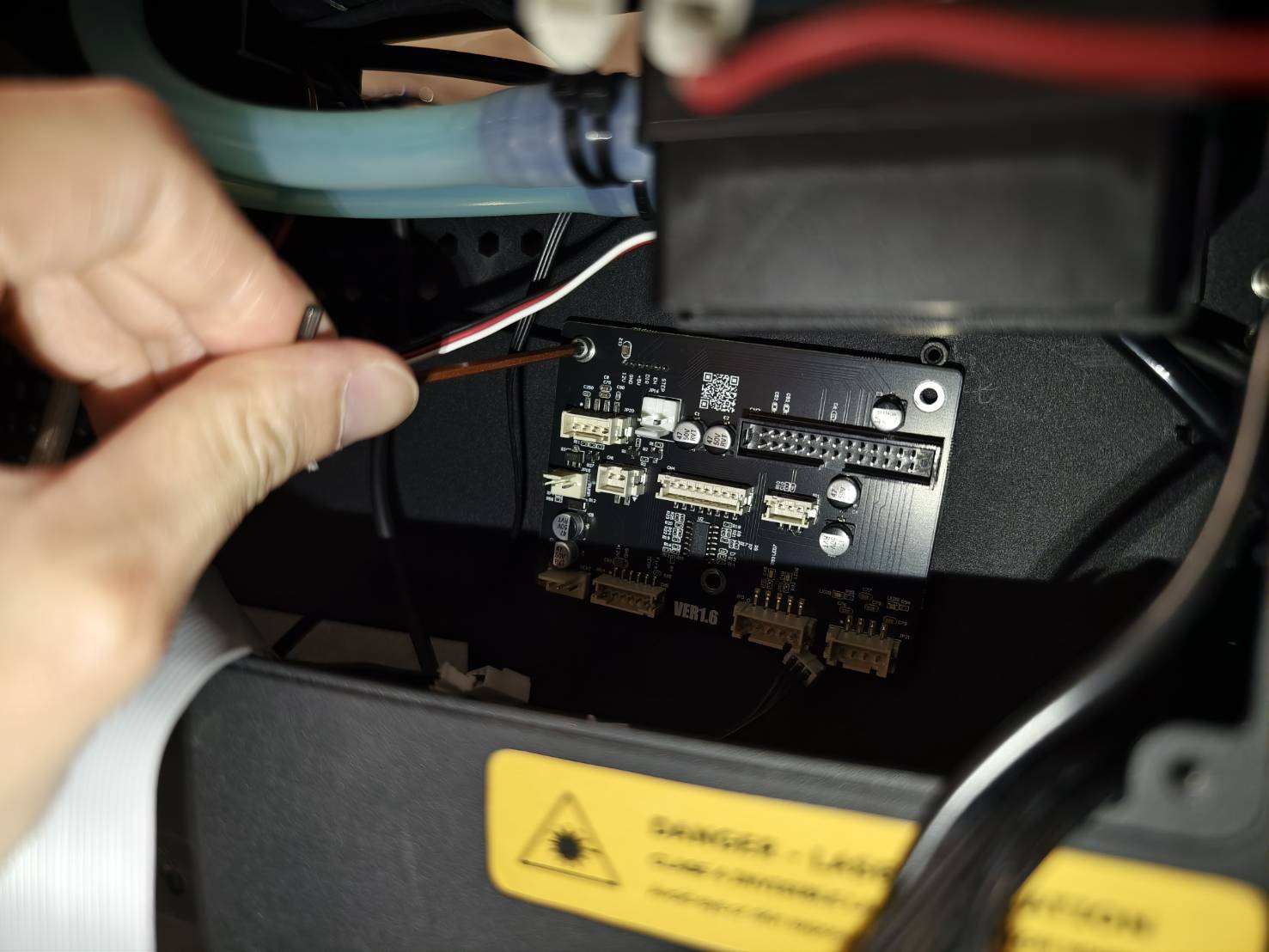

• Une fois la vis supérieure gauche serrée, ajustez la position pour aligner les trous de vis.

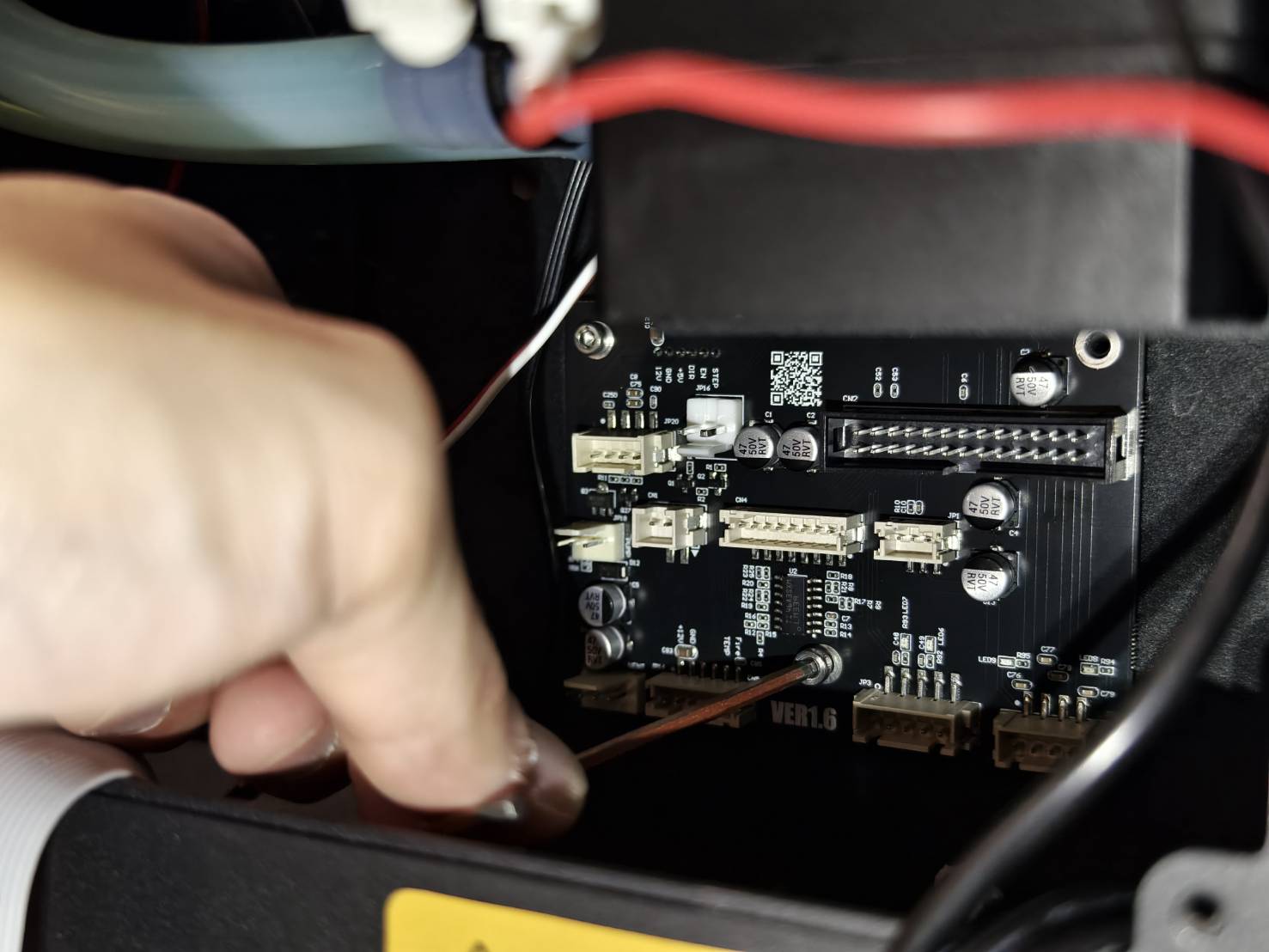

• Commencez à visser les vis du milieu et supérieure droite.



Étape 7

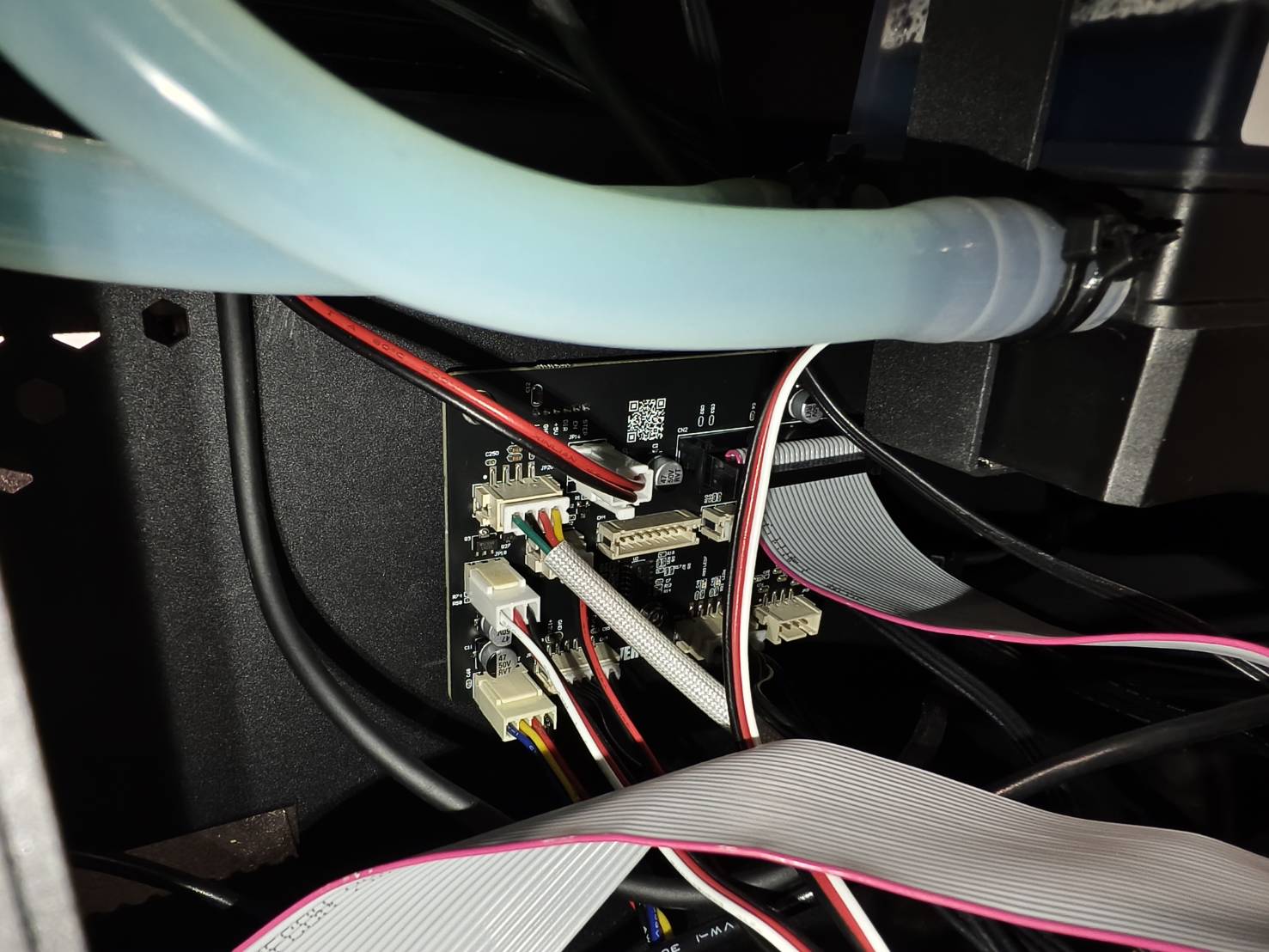

Rebranchez tous les câbles sur la nouvelle carte.
(Si vous ne vous souvenez plus de l'emplacement d'un câble, veuillez consulter le schéma pour la configuration la plus récente. N'utilisez pas les photos ci-dessous, car la version de la carte peut varier.)

Étape 8

Installez la plaque.
