beamo II - Remplacement de l'écran tactile

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Retirez le capot métallique avant. (Vis Torx T8 × 10 pcs)

Étape 3

Retirez les vis de la carte RK.

Étape 4

Retournez la carte RK et ouvrez les clips de câble pour débrancher les nappes.

Étape 5

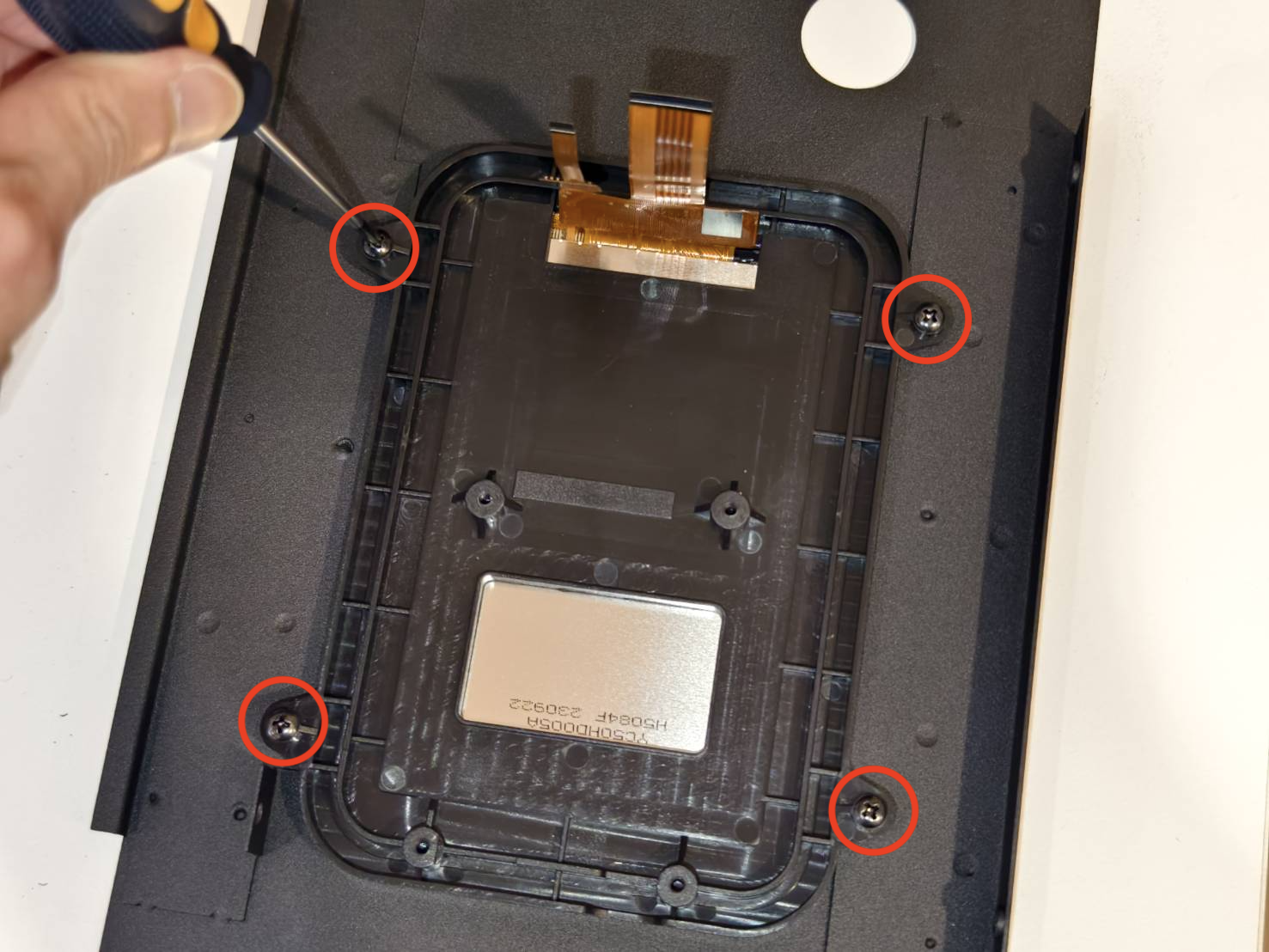

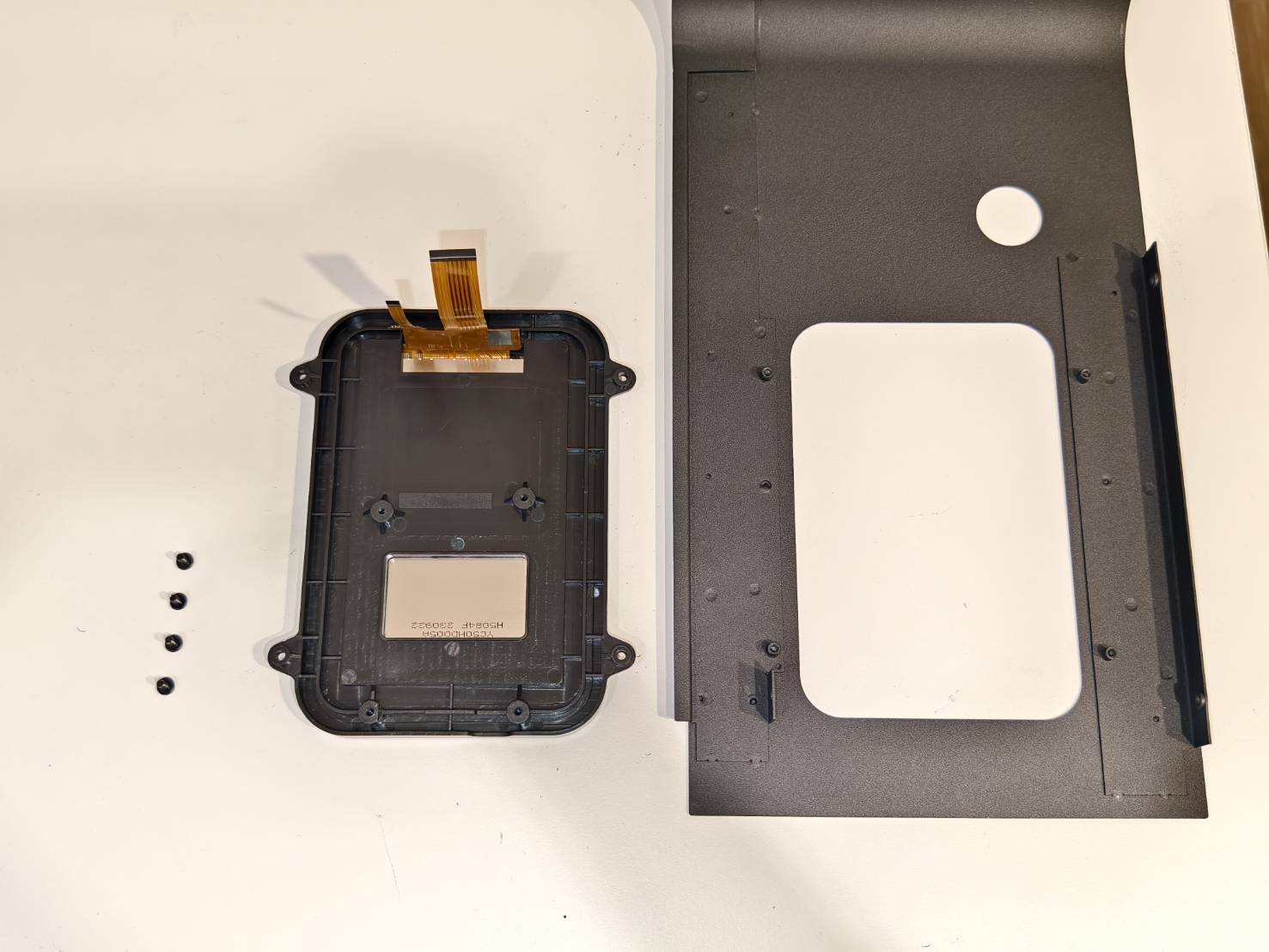

Retirez l'écran avec son support.

Étape 6

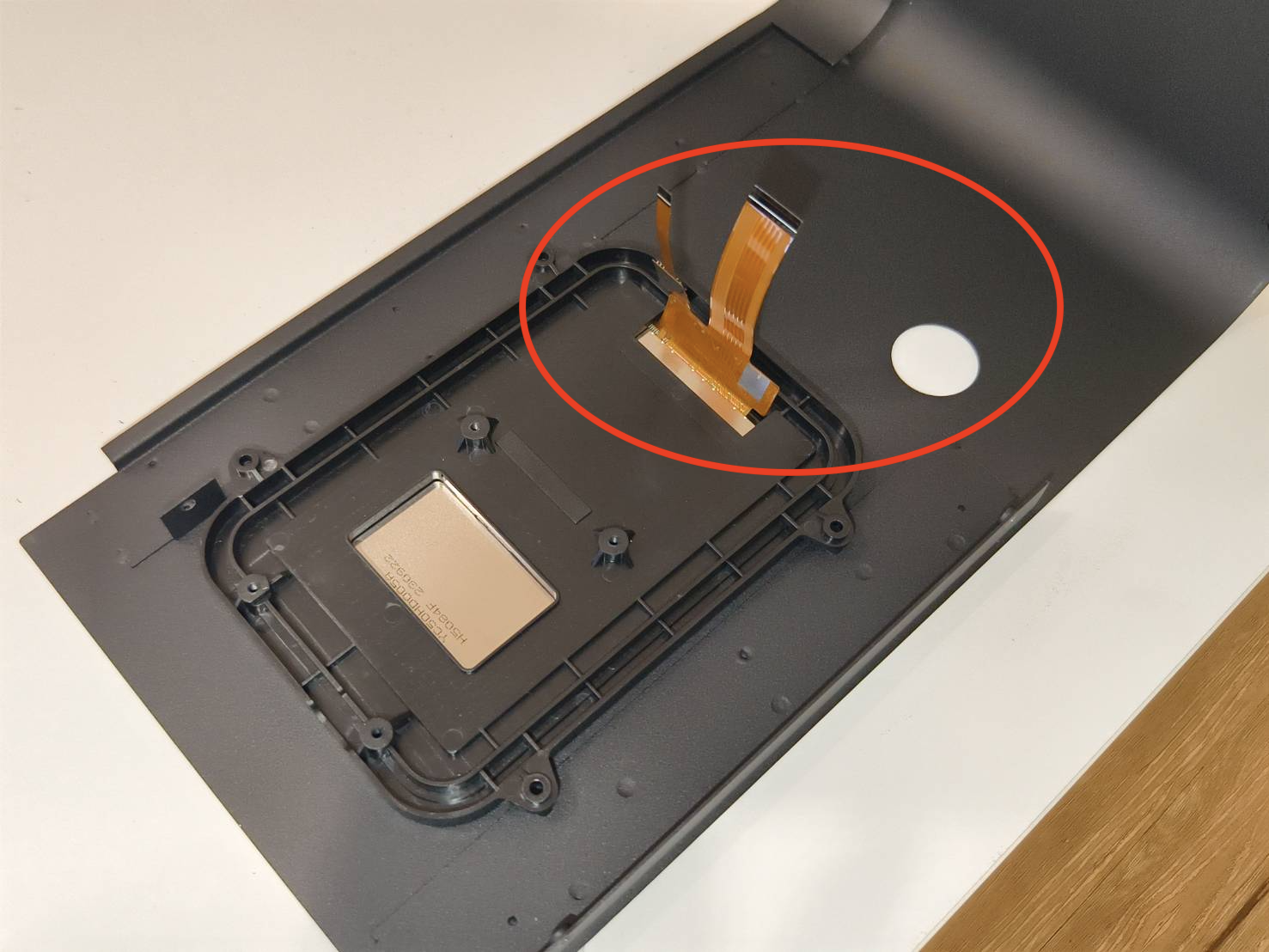

Installez l'écran tactile avec le support. Assurez-vous que les câbles sont du même côté que l'orifice arrondi.

Étape 7

Branchez les nappes et assurez-vous que les clips sont bien verrouillés après le branchement.

Étape 8

Retournez la carte RK et vissez-la sur le support.

Étape 9

Installez le capot métallique avant. Assurez-vous que le point blanc du câble Type-C est orienté vers le haut comme indiqué dans la vidéo.
