beamo II - Guide de remplacement du tube laser

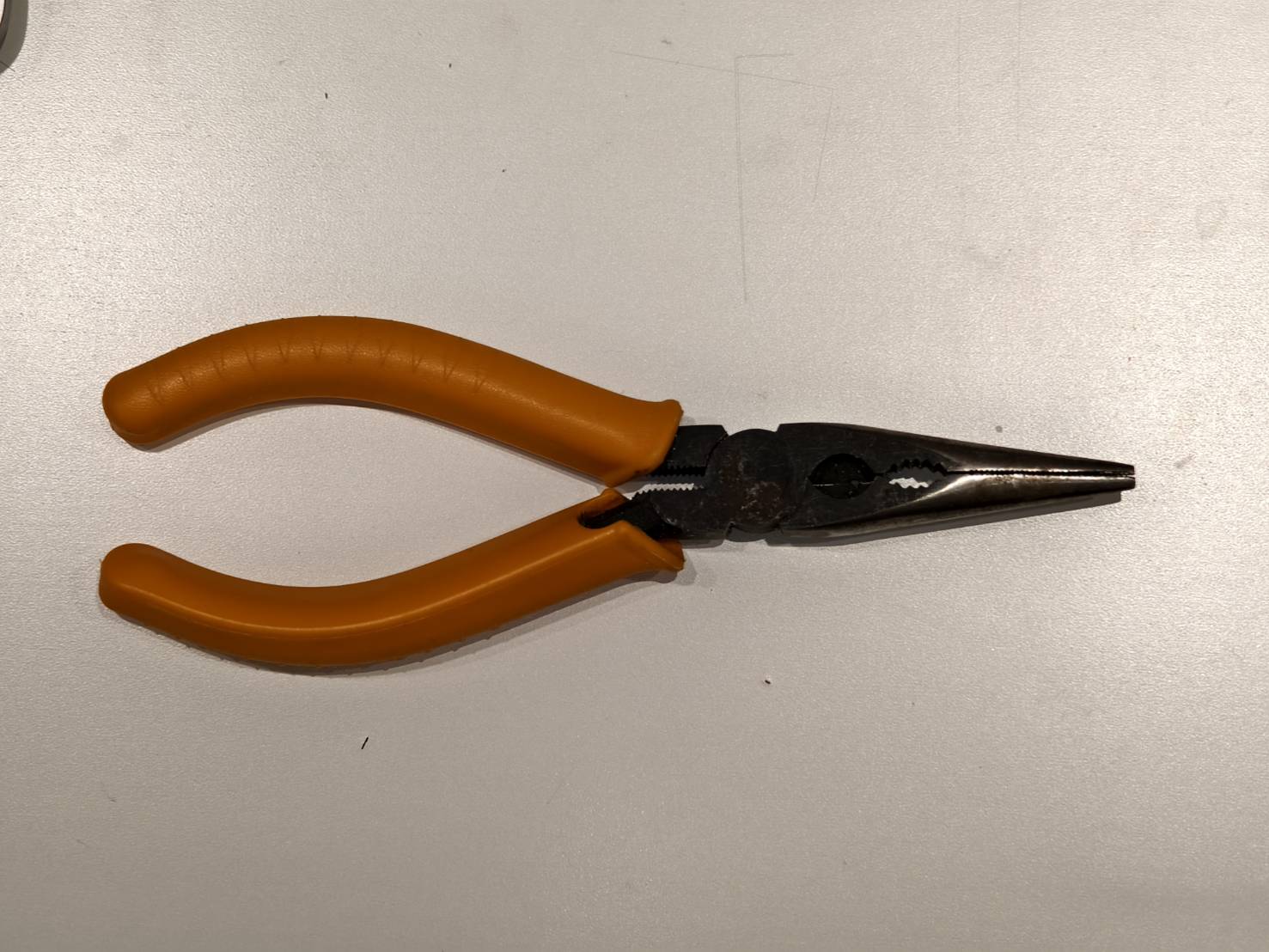

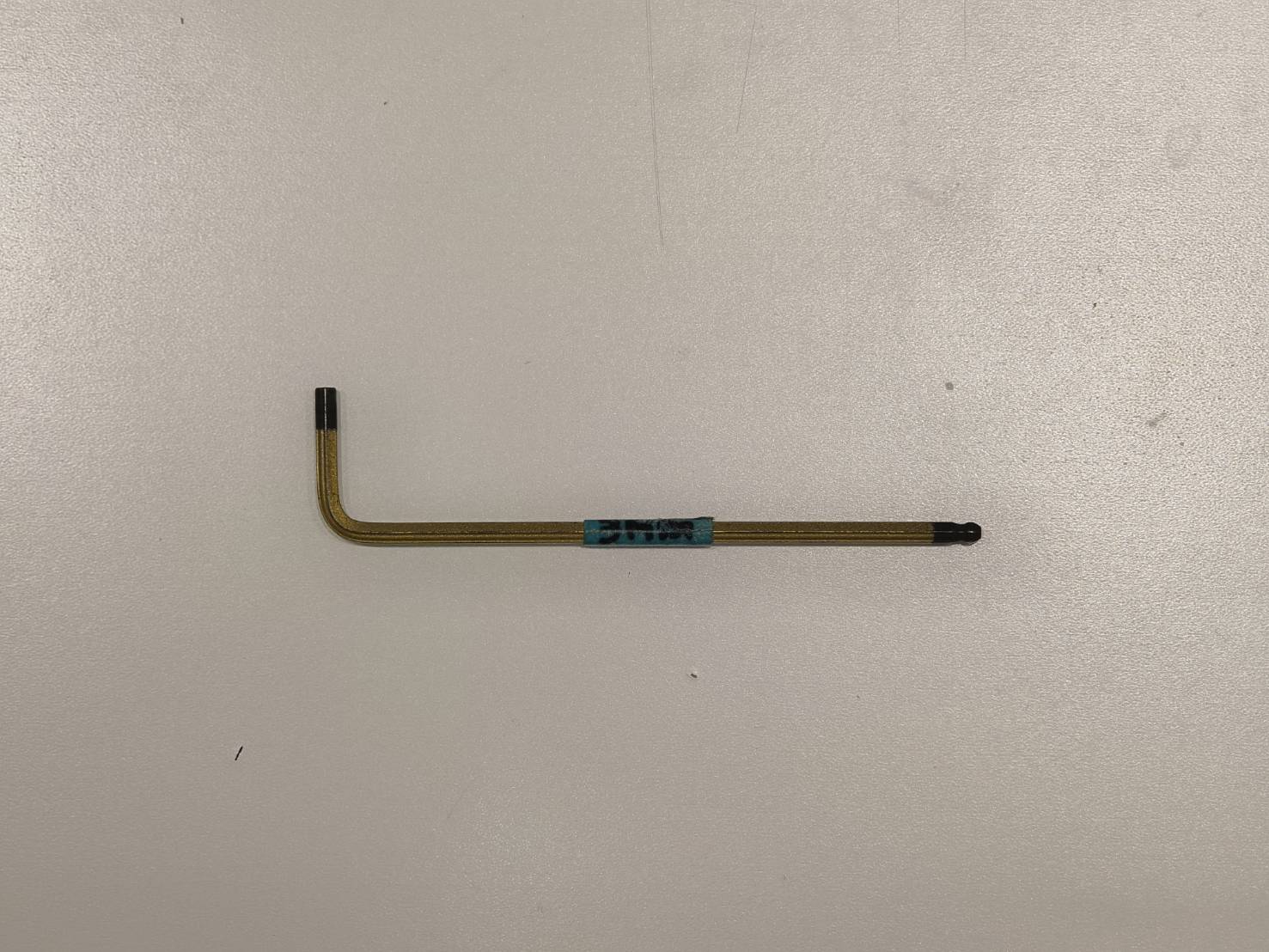

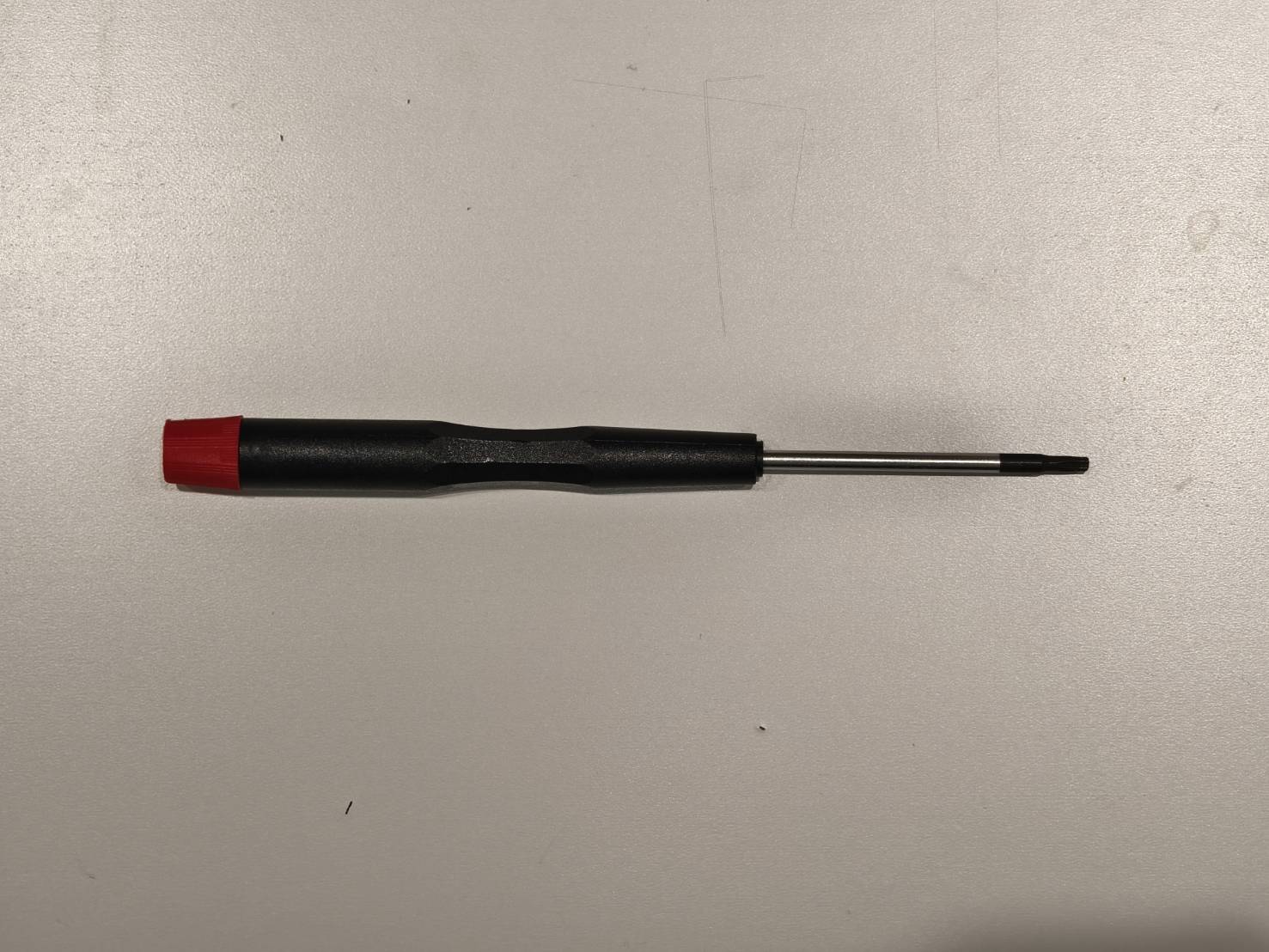

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Retirez le capot métallique arrière.

Étape 3

Étape 4

Retirez les supports du tube laser.

Étape 5

Débranchez le câble de mise à la terre du tube laser.

Étape 6

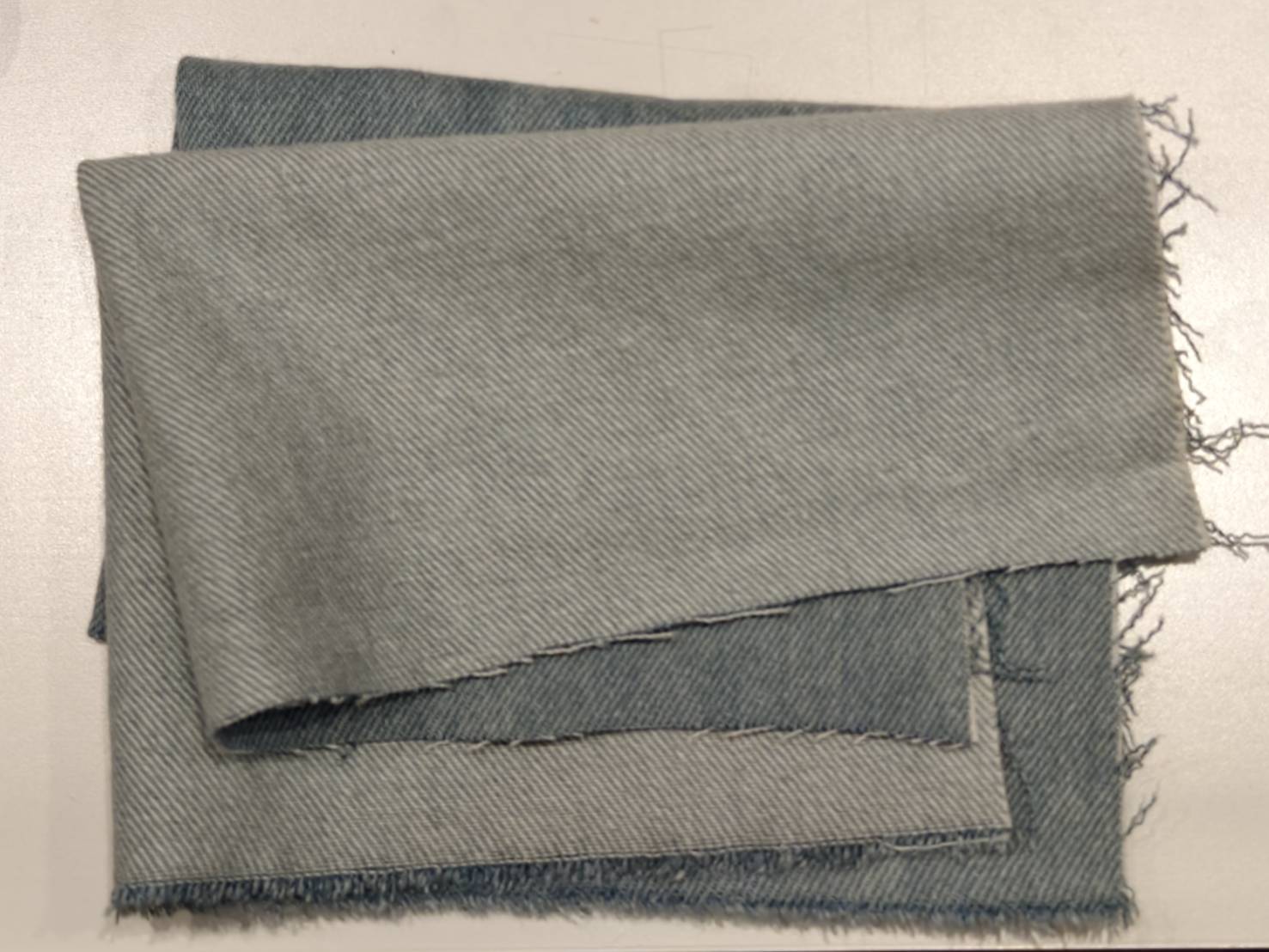

Placez les chiffons sous le tube laser de chaque côté.

Étape 7

Retirez le collier de serrage du tuyau d'eau du côté haute pression.

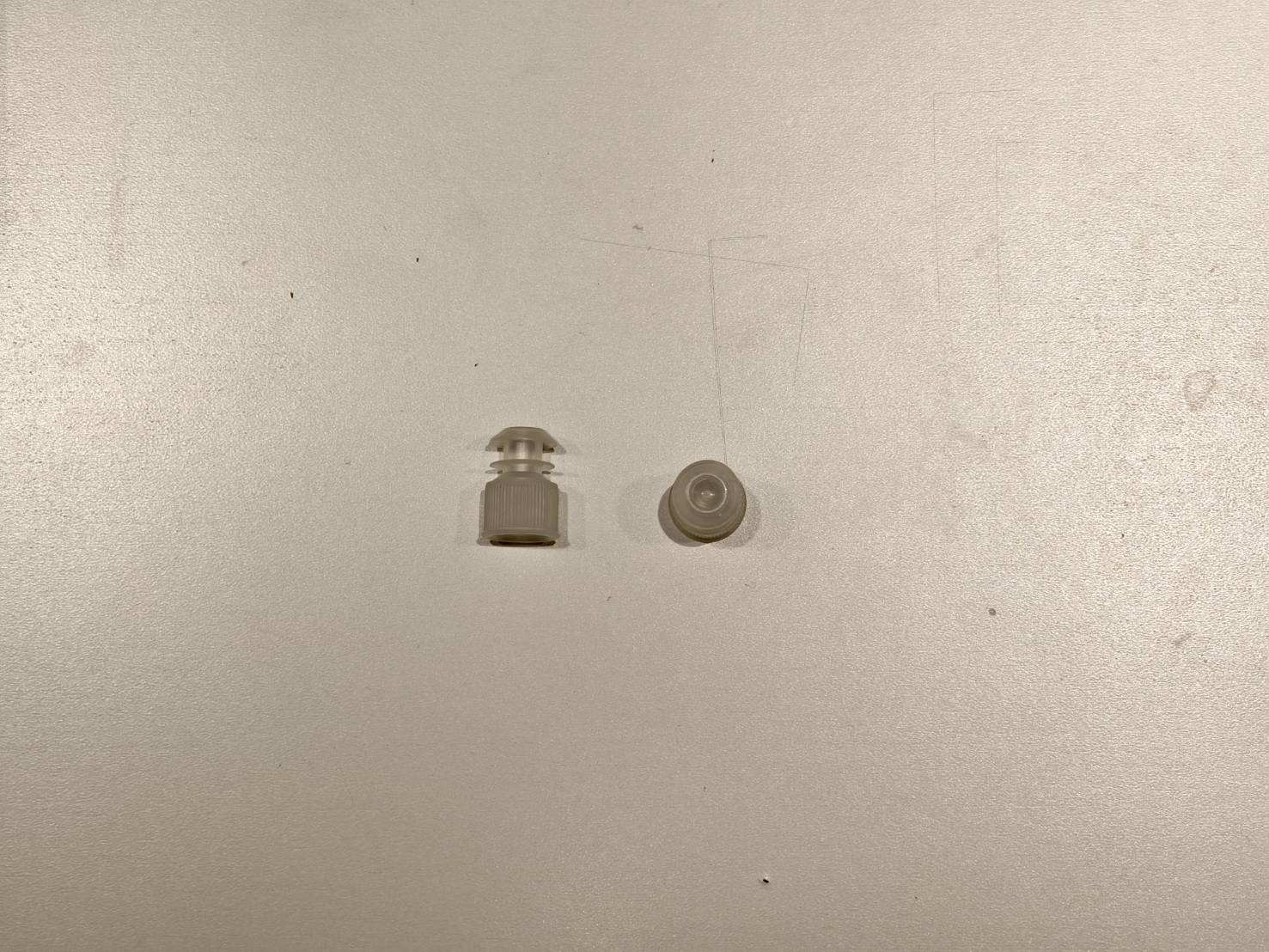

Assurez-vous que le bouchon du tuyau d'eau est prêt afin de pouvoir l'insérer immédiatement après le détachement du tuyau.

Étape 8

Retirez le collier de serrage du tuyau d'eau du côté basse pression.
Assurez-vous que le bouchon du tuyau d'eau est prêt afin de pouvoir l'insérer immédiatement après le détachement du tuyau.

Étape 9

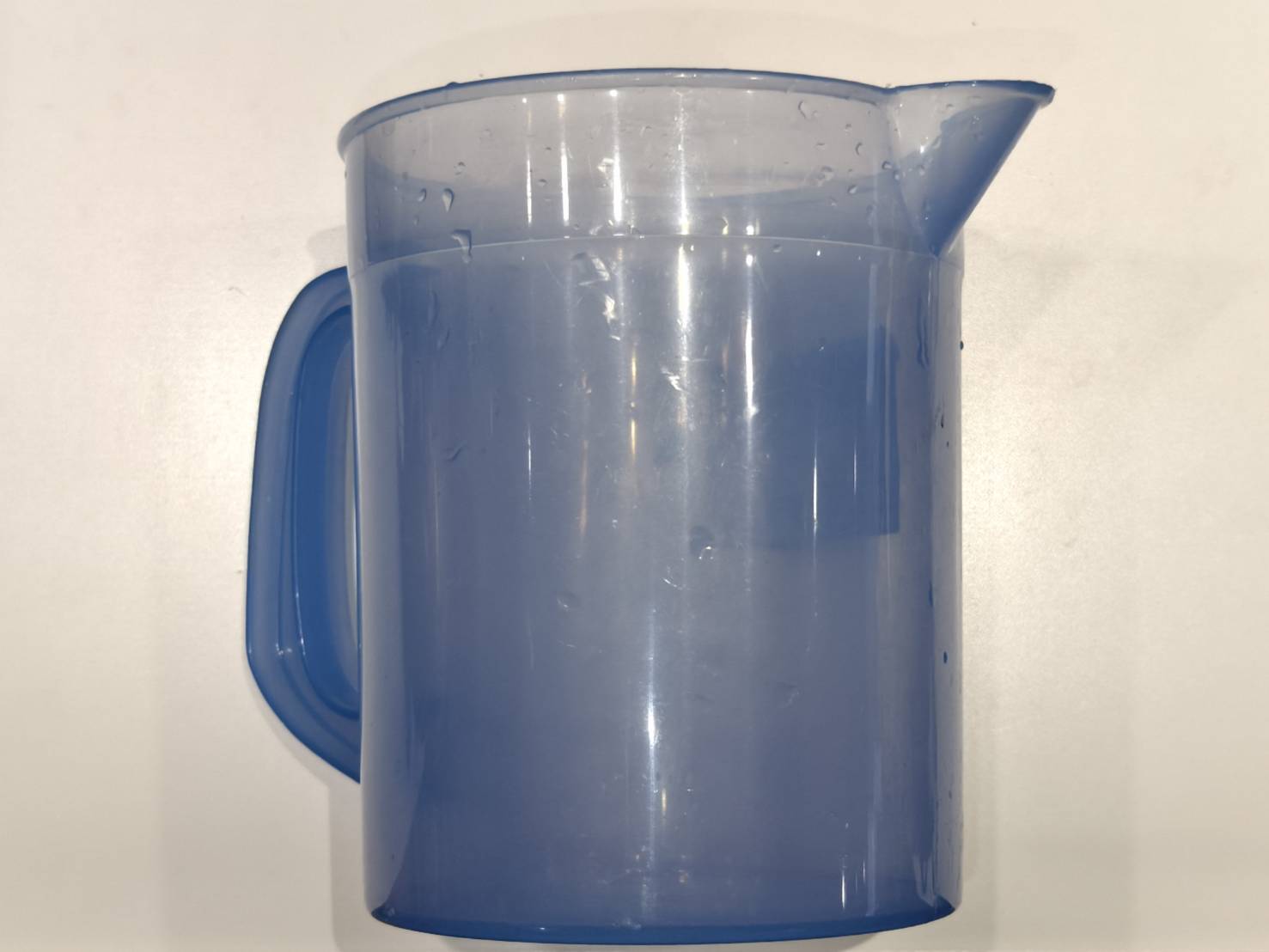

Préparez un seau à l'avance pour vidanger l'eau du tube laser.
Le tube laser peut ensuite être retiré et l'eau sera vidangée.

Étape 10

Placez le nouveau tube laser sur la machine et connectez le câble de mise à la terre à la borne.
(Le câble de mise à la terre doit être du même côté que l'autre.)

Étape 11

Du côté haute pression, retirez le bouchon du tuyau et connectez le tuyau d'eau au tube laser.

Étape 12

Du côté basse pression, retirez le bouchon du tuyau et connectez le tuyau d'eau au tube laser.

Étape 13

Fixez le tube laser en place. Veuillez noter ces deux points :

1. La distance entre la buse du tube laser et le premier support de miroir doit être d'environ 1,5 cm (un doigt).
2. Il y a deux courts tuyaux d'eau de chaque côté du tube laser ; ils doivent être à l'horizontale.

Étape 14

Remettez la mousse en place et connectez les câbles entre le tube laser et l'alimentation du laser.

Étape 15

Ajoutez de l'eau dans le système.
[4-8 Remplissage du liquide de refroidissement]

Étape 16

Après avoir ajouté l'eau, veuillez procéder à l'alignement du chemin optique.
[4-10 Réglage du chemin optique]
