beamo II - Remplacement de la prise d'alimentation avec filtre intégré

Étape 3

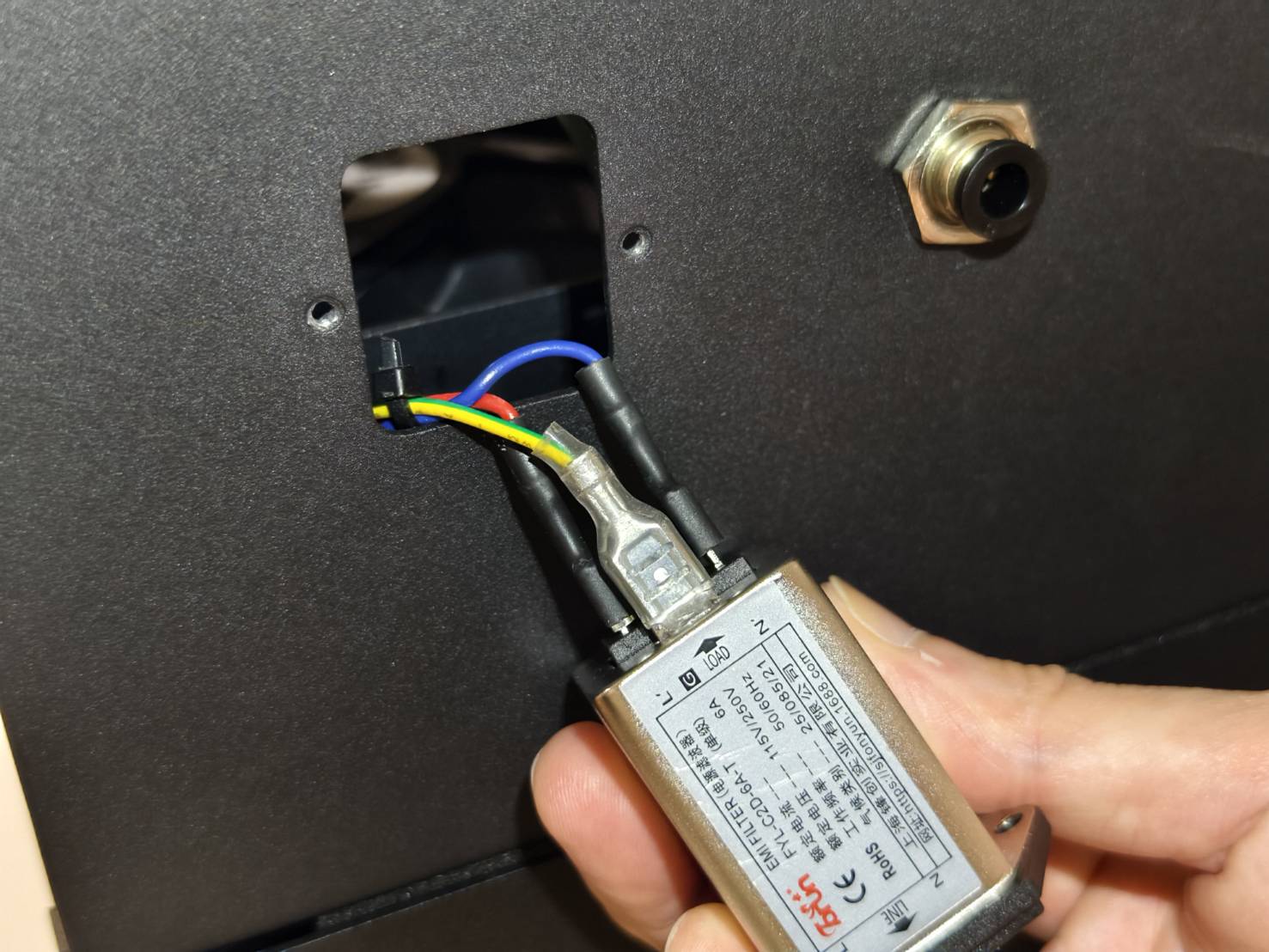

Prenez des photos pour noter la position des fils afin de ne pas oublier lors de l'installation de la nouvelle prise d'alimentation.

• Le fil rouge doit être connecté sur "L".
• Le fil bleu doit être connecté sur "N".
• Le fil vert/jaune doit être connecté sur "G".

Étape 4

Retirez les fils de la prise d'alimentation, puis la prise pourra être retirée du système.

(Certains fils nécessitent l'utilisation d'une pince coupante. L'essentiel est de pousser le clip au centre pour éviter qu'il ne reste coincé sur les broches de la prise d'alimentation.)

Étape 5

Enveloppez les fils avec du ruban isolant.

Étape 6

Connectez les fils à la nouvelle prise d'alimentation en appuyant fermement sur les fils pour assurer une connexion sécurisée.
(Veuillez vous référer à la photo que vous avez prise à l' Étape 3 pour la position des fils.)

Étape 7

Montez la prise d'alimentation sur la machine.
