beamo II - Remplacement de la sonde de mise au point automatique

Outils

Étape 1

Retirez le nid d'abeille. (Si vous ne pouvez pas relever la tête, veuillez consulter Étape 3 pour la relever manuellement.)

Étape 2

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 3

Tournez la tige filetée pour abaisser la tête laser afin de localiser les quatre vis.

Retirez les quatre vis.

Étape 4

Tournez la tige filetée pour relever la tête laser, puis l'ensemble de la tête laser pourra être détaché.
(Assurez-vous que le rail de guidage linéaire ne tombe pas. Si c'est le cas, remettez-le en place.)

Étape 5

Retirez les trois vis pour détacher la carte de l'axe Z, la sonde sera alors accessible.

Étape 6

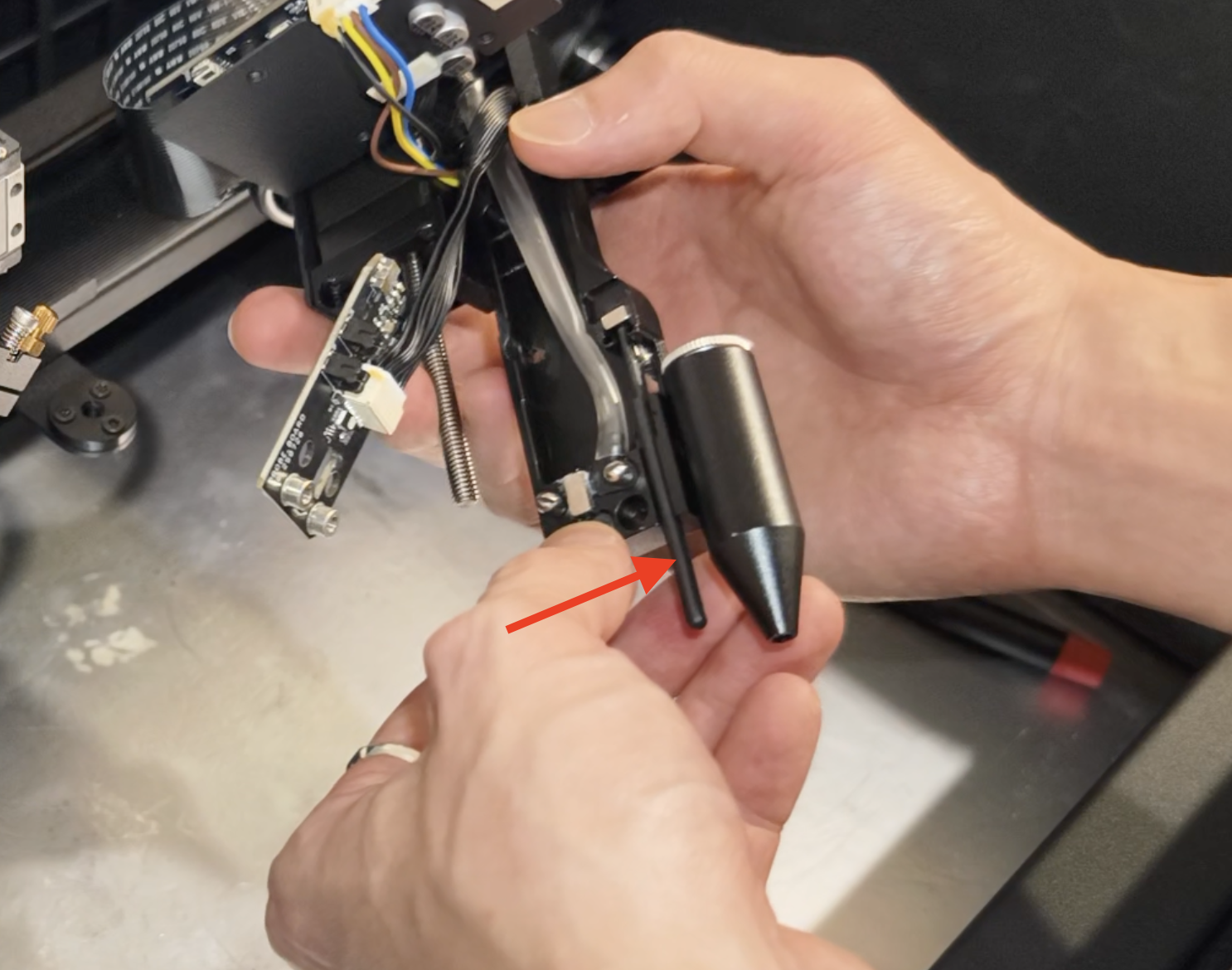

Retirez l'ancienne sonde. Installez la nouvelle sonde.
Assurez-vous que la sonde de mise au point et l'aimant sont correctement positionnés.
La sonde de mise au point et l'aimant doivent s'attirer mutuellement, ce qui correspond à la position correcte.

Étape 7

Fixez la carte de l'axe Z avec l'ensemble de la tête laser.

Étape 8

Installez l'ensemble de la tête laser à l'aide de la tige filetée et fixez l'ensemble de la tête laser au rail linéaire à l'aide des quatre vis.
