beamo II - Remplacement de la carte de l'axe Z

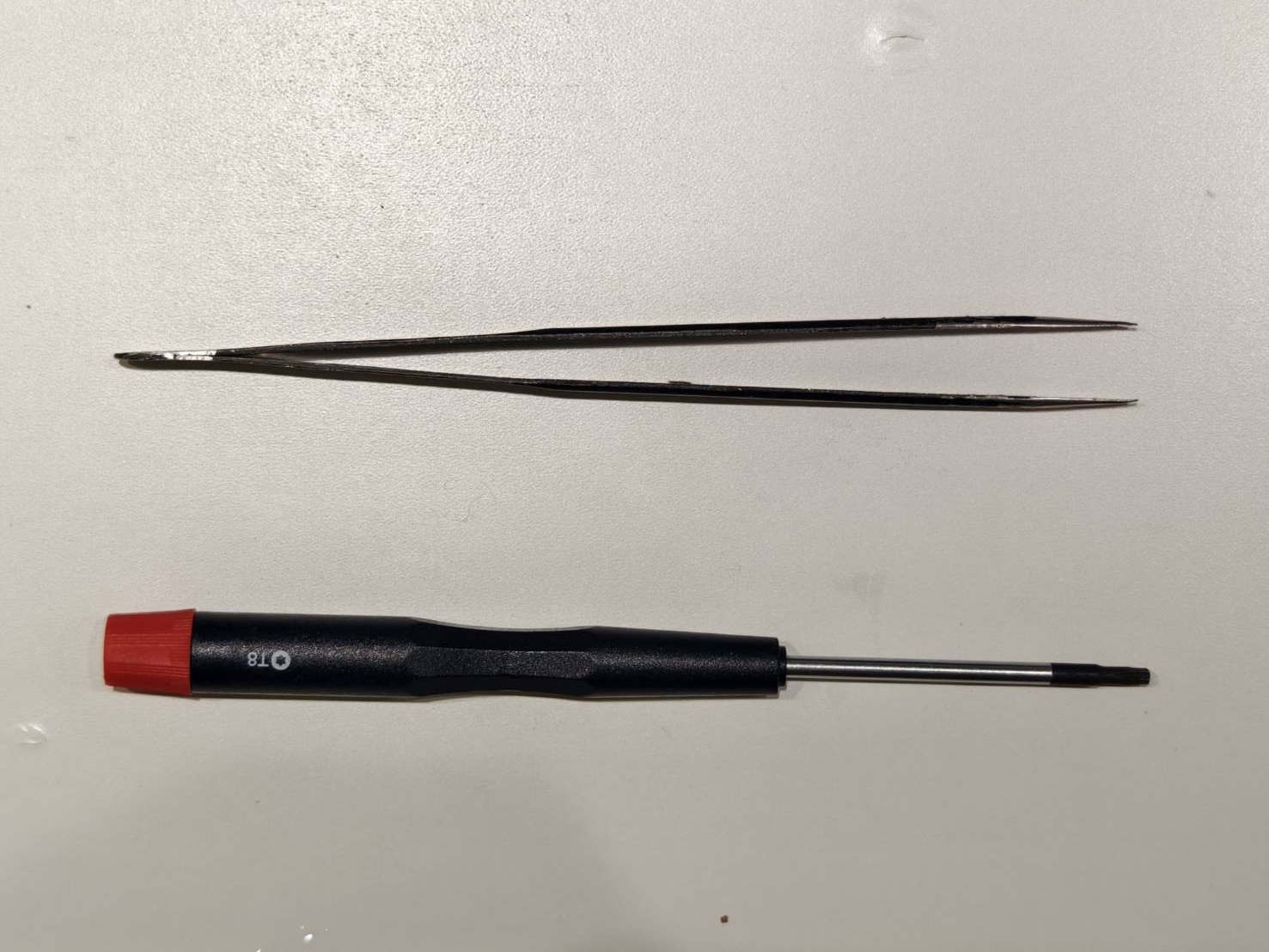

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Détachez le tuyau d'air du haut de la tête laser.

Étape 3

Retirez ces quatre vis.

Étape 4

Débranchez le câble du moteur de l'axe Z (4 broches).

Étape 5

Détachez le câble de la caméra (petit câble plat doré). Notez que le verrou du connecteur doit être ouvert.

Étape 6

Détachez le câble plat 34 broches de l'axe X. Notez que le verrou du connecteur doit être ouvert.

Étape 7

Dégagez le tuyau d'air s'il bloque la carte ou si la carte y est coincée.
Débranchez le câble 20 broches, puis la carte peut être complètement retirée du système.

Étape 8

Branchez le câble 20 broches sur la nouvelle carte.

Étape 9

Insérez le câble plat 34 broches de l'axe X. Assurez-vous que le verrou du connecteur est bien verrouillé.

Étape 10

Insérez le câble de la caméra (petit câble plat doré). Assurez-vous que le verrou du connecteur est bien verrouillé.

Étape 11

Branchez le câble du moteur de l'axe Z (4 broches) sur la carte.

Étape 12

Fixez la carte avec les quatre vis Torx T8.

Étape 13

Reconnectez le tuyau d'air à la tête laser.
