beamo II - Remplacement de l'interrupteur à clé

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Retirez le capot métallique avant. (Vis Torx T8 × 10 pcs.)

Étape 3

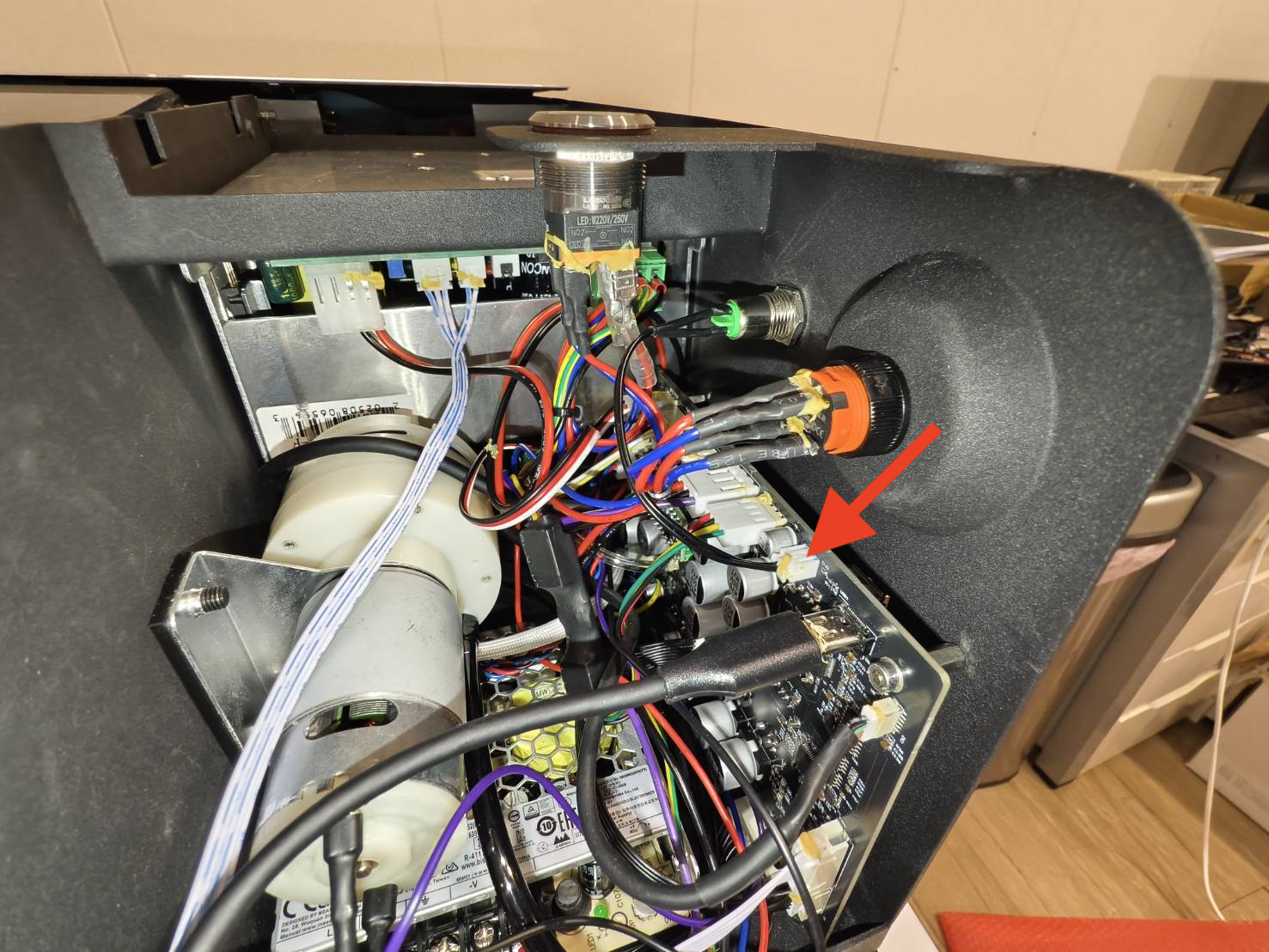

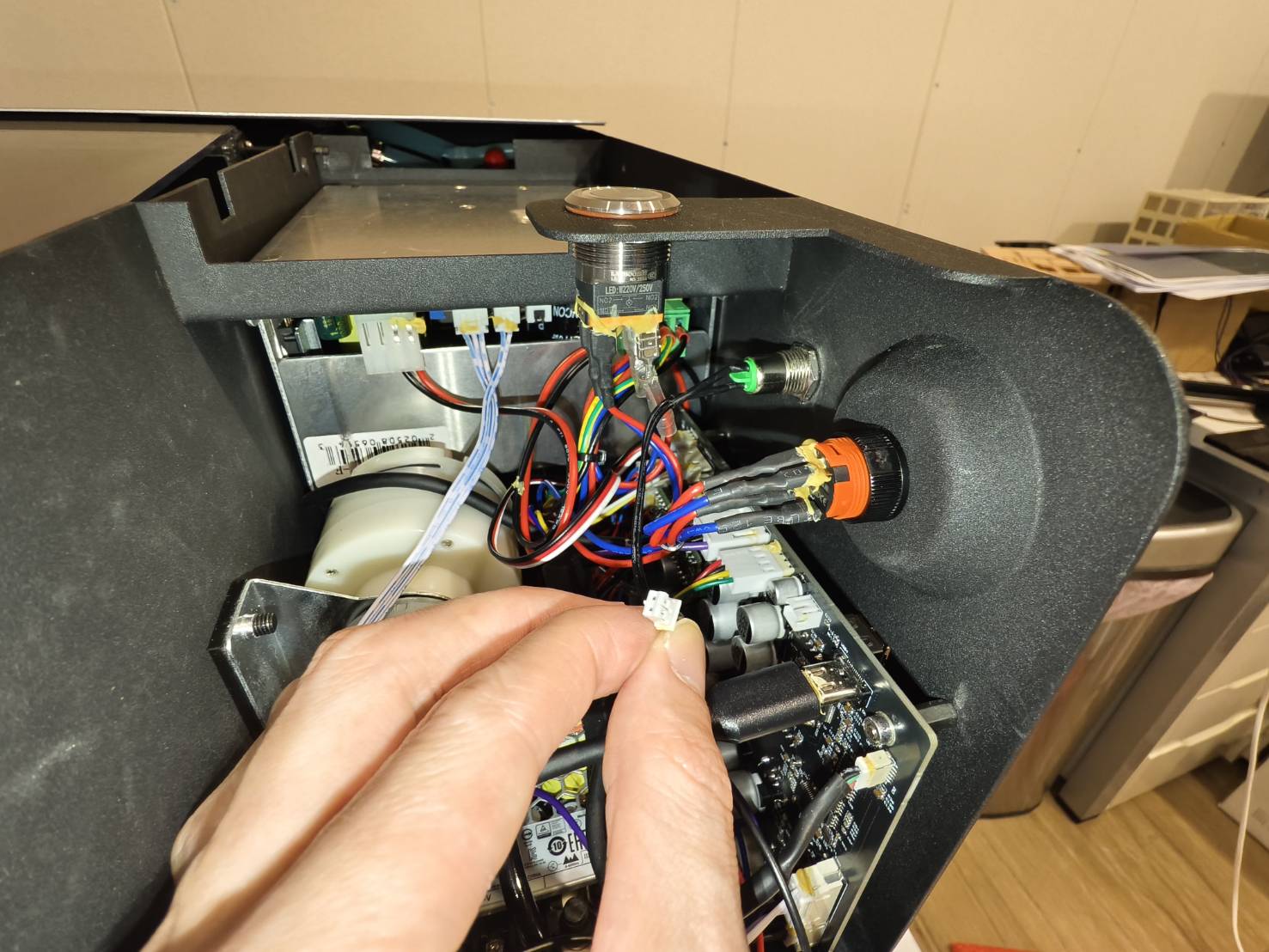

Débranchez le câble de l'interrupteur à clé.
(Si votre configuration est différente, veuillez consulter le schéma pour trouver le câble approprié.)

Étape 4

Retirez l'interrupteur à clé en dévissant l'écrou hexagonal dans le sens antihoraire à l'aide d'un outil.
(Dans cette démonstration, le tournevis T8 et un gobelet métallique sont utilisés.)

Étape 5

Installez le nouvel interrupteur à clé. Assurez-vous que le point rouge est orienté vers le haut et serrez l'écrou en utilisant la même méthode que lors de l'étape précédente.

Étape 6

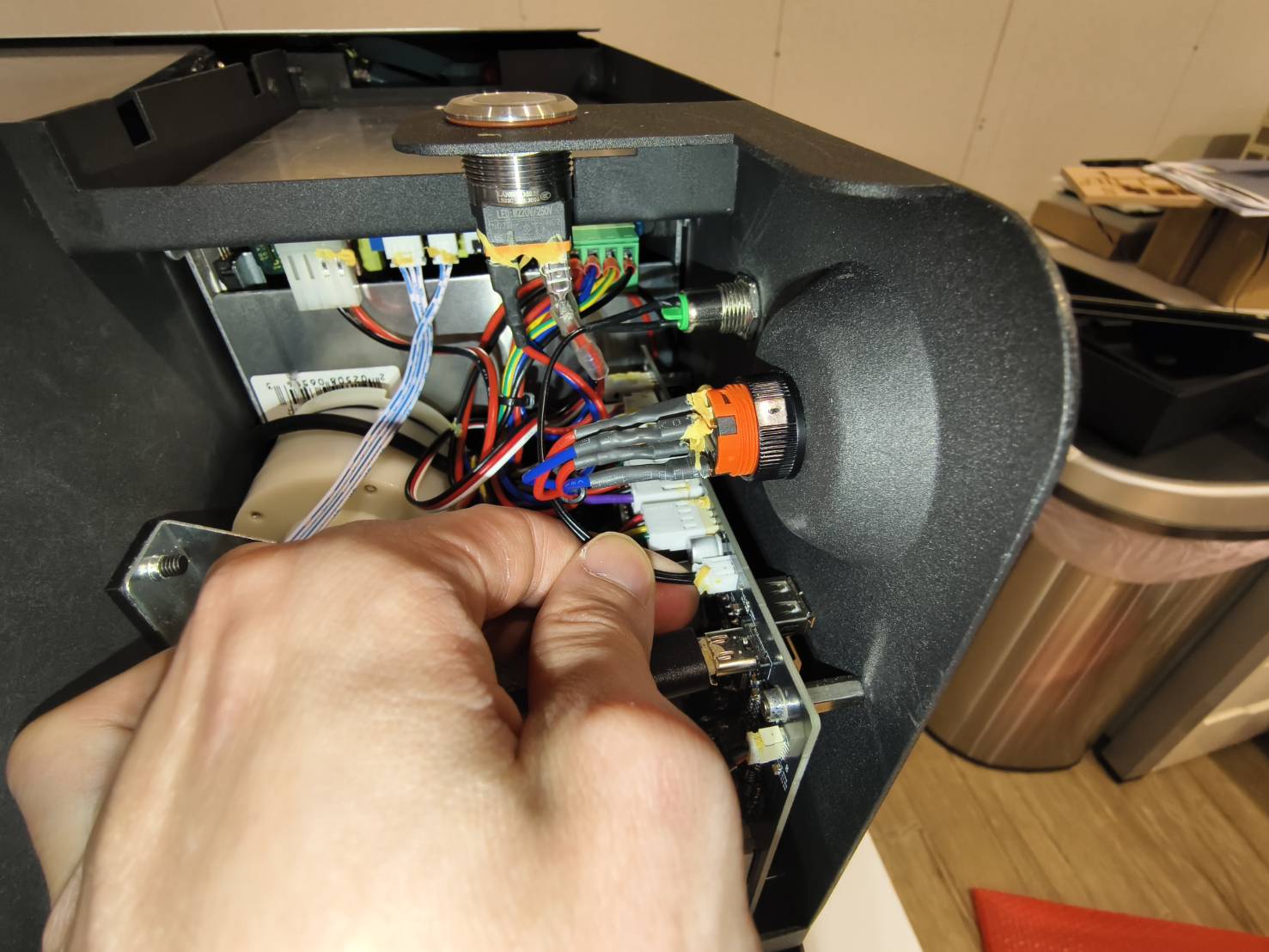

Branchez le câble sur la carte mère.

Étape 7

Réinstallez le capot métallique avant. Assurez-vous que le point blanc du câble Type-C est orienté vers le haut, comme indiqué dans la vidéo.
