#904 Échec de la mise à l'origine/Problèmes de mise à l'origine/Impossible d'effectuer la mise à l'origine

FLUX Support Team
  • Mise à jour

Description

Veuillez noter que les causes d'une erreur #904 peuvent varier. Le problème peut persister après avoir suivi les étapes ci-dessous. Toutefois, vous pouvez recueillir des informations utiles pour aider l'équipe FLUX à identifier le problème plus efficacement.

Causes possibles :

  1. Défaillance du système (Réinstaller le firmware)
  2. La carte mère est défectueuse.
  3. Le contacteur de fin de course est défectueux.
  4. Les rails de guidage sont rouillés ou endommagés.
  5. L'axe X n'est pas horizontal.
  6. Le circuit de pilotage (DriverIC) est défectueux.
  7. Le moteur pas-à-pas est défectueux.

Étape 1

  • Éteignez la machine, débranchez le cordon d'alimentation et vérifiez si la tête laser est physiquement bloquée.

Déterminez votre résultat et l'action suivante à effectuer :

  • Elle NE PEUT PAS être déplacée comme dans la vidéo ci-dessus. >> Allez à Étape 1.1
  • Elle PEUT être déplacée comme dans la vidéo ci-dessus >> Allez à Étape 2

Étape 1.1

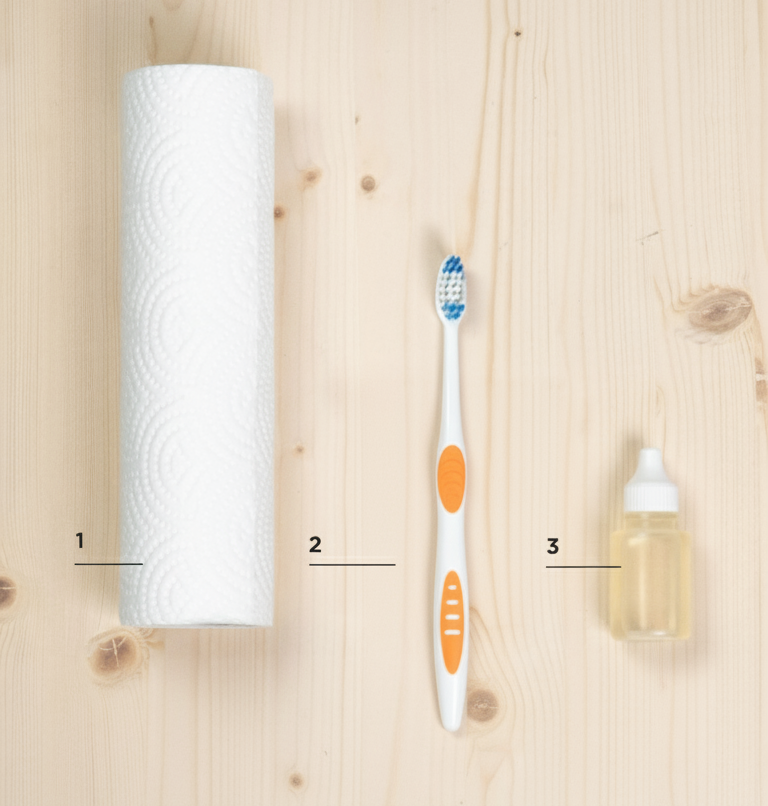

  • Veuillez vous référer aux instructions du lien ci-dessous pour lubrifier les rails.
    Lubrification

  • Après la lubrification, essayez de déplacer à nouveau la tête laser et vérifiez si elle peut se déplacer comme dans Étape 1.

Déterminez votre résultat et l'action suivante à effectuer :

  • Oui, il peut être déplacé comme dans la vidéo de l'étape 1. >> Problème résolu

Étape 2

Mettez à jour le firmware vers une version stable. Veuillez consulter le lien ci-dessous.
beamo II - Guide de mise à jour du firmware

Déterminez votre résultat et l'action suivante à effectuer :

  • Oui, la mise à l'origine s'effectue correctement après les étapes ci-dessus >> Problème résolu.
  • Non, le problème de mise à l'origine persiste après les étapes ci-dessus >> Aller à Étape 3

Étape 3

Vérifiez manuellement si les interrupteurs de fin de course des axes X et Y fonctionnent.

Déterminez votre résultat et l'action suivante à effectuer :

  • Oui, les deux interrupteurs fonctionnent comme dans la vidéo >> Étape 4
  • Non, un ou les deux interrupteurs ne fonctionnent pas >> Enregistrez une vidéo et contactez-nous.
    • Cause possible :
      • La carte mère doit être remplacée.
      • Le(s) interrupteur(s) de fin de course doi(ven)t être remplacé(s). (Carte axe X)
      • Le câble 28 broches doit être remplacé. (Moins probable.)
  • Lorsque j'utilise ma main et du papier sur les interrupteurs, ils fonctionnent, mais lorsque j'utilise la tête laser, un ou les deux ne fonctionnent pas >> Enregistrez une vidéo et contactez-nous.
    • Problème inconnu

Étape 4

Consultez les vidéos ci-dessous et déterminez si votre machine présente un comportement similaire.
Dans les mauvais exemples ci-dessous, on observe des bruits de grincement étranges, une tête laser se déplaçant dans la direction opposée, la tête laser s'arrêtant avant d'atteindre la fin, etc.



Déterminez votre résultat et l'action suivante à effectuer :

  • Non, ma machine N'A PAS un comportement similaire à celui des vidéos ci-dessus >> Étape 5
  • Oui, ma machine a un comportement similaire à celui des vidéos ci-dessus >> Enregistrez une vidéo et contactez-nous
    • Cause possible :
      • Le(s) circuit(s) de commande (DriverIC) doi(ven)t être remplacé(s).
      • La carte mère doit être remplacée.
      • Le moteur de l'axe X doit être remplacé.
      • Le moteur de l'axe Y doit être remplacé.
      • Le(s) interrupteur(s) de fin de course doi(ven)t être remplacé(s).

Étape 5

Vérifiez l'horizontalité du portique de l'axe X et le serrage du coupleur.
Veuillez consulter le lien ci-dessous pour vérifier et ajuster si nécessaire.

[5-14 Réglage de l'horizontalité de l'axe X]



Déterminez votre résultat et l'action suivante à effectuer :

  • L'axe X de ma machine est déjà de niveau >> Étape 6
  • J'ai ajusté l'axe X de ma machine et il est maintenant de niveau >> Étape 6

Étape 6

  • Retirez le capot métallique avant. (Vis Torx T8 * 10 pcs.)

  • Vérifiez si les "6" LED de la carte mère sont allumées en continu sans clignoter ni être éteintes.

Déterminez votre résultat et l'action suivante à effectuer :

  • Les 6 LED sont toutes allumées en continu sans clignoter >> Enregistrez une vidéo montrant le problème >> Signalez-nous le problème
    • Problème inconnu
  • Une ou plusieurs LED clignotent >> Enregistrez une vidéo montrant le problème >> Signalez-nous le problème
    • Cause possible :
      • La carte mère doit être remplacée
      • L'alimentation laser doit être remplacée
      • Le jeu de câbles DC doit être remplacé
  • Une ou plusieurs LED sont éteintes >> Enregistrez une vidéo montrant le problème >> Signalez-nous le problème
    • Cause possible :
      • La carte mère doit être remplacée
      • L'alimentation laser doit être remplacée
      • Le jeu de câbles DC doit être remplacé

Contactez le revendeur local ou le support FLUX

  • Veuillez enregistrer une vidéo ou prendre des photos pour montrer votre problème et nous les envoyer.
    (Exemple vidéo : Exemple vidéo de mise à l'origine)
  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées telles que les photos ou vidéos montrant le problème de votre machine dans cet article devront être partagées avec le revendeur ou le support FLUX.





#END.
