#913 Détection de flux d'air anormal

FLUX Support Team
  • Mise à jour

Causes possibles :

  1. Le filtre de la pompe à air est sale et doit être remplacé.
  2. Le système est défaillant (Réinstallez le firmware.)
  3. Le tuyau d'air est plié ou endommagé.
  4. Le tube transparent à 3 voies (raccord en T) du capteur est plié ou endommagé.
  5. La carte mère est défectueuse.
  6. La pompe à air est trop faible.
  7. La pompe à air est trop puissante. (Peu probable)

(L'utilisation d'une pompe à air externe n'avertira qu'en cas de flux d'air faible, ce qui indique que la valeur du flux d'air est inférieure à la plage normale.)

Étape 1

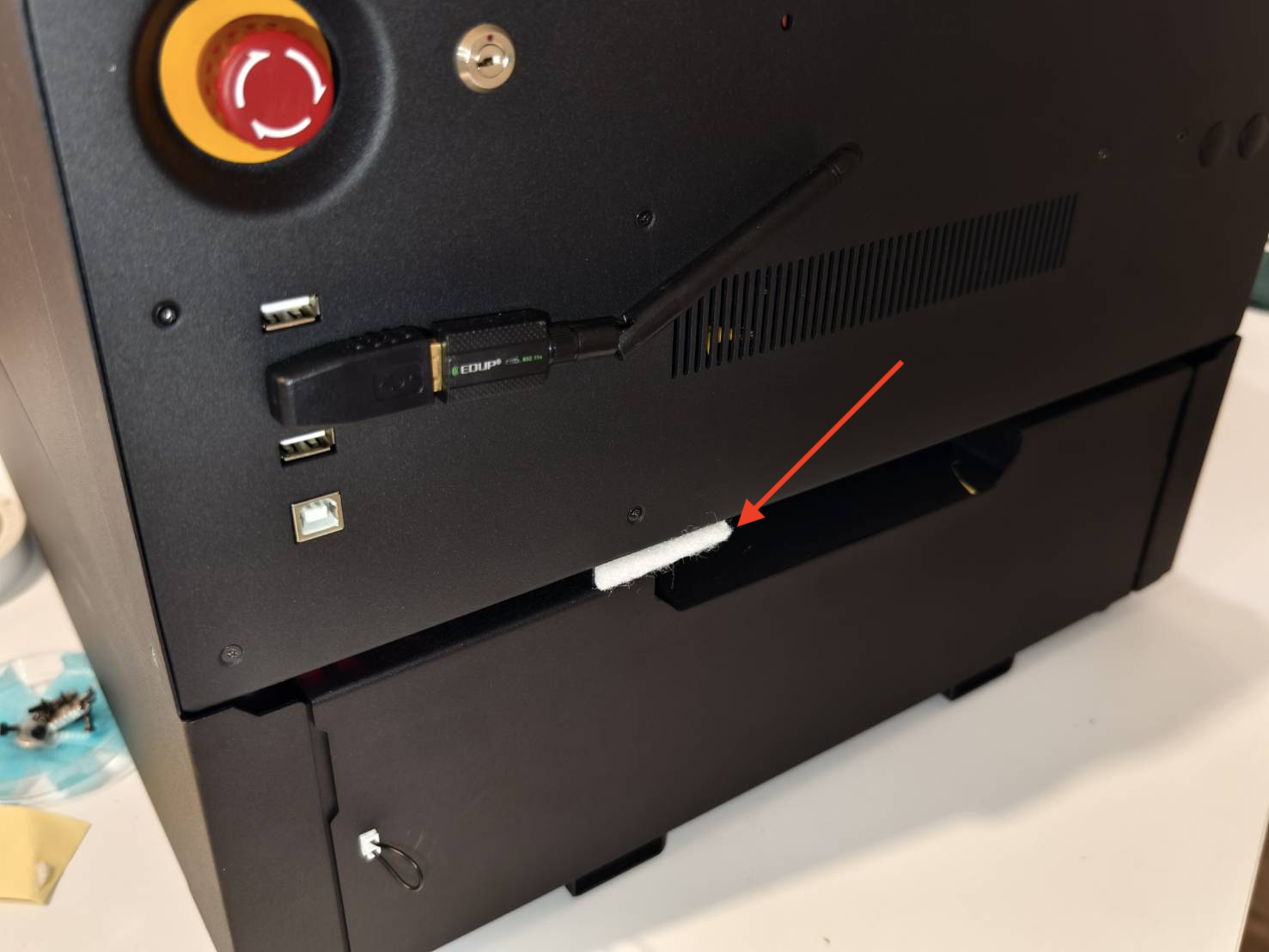

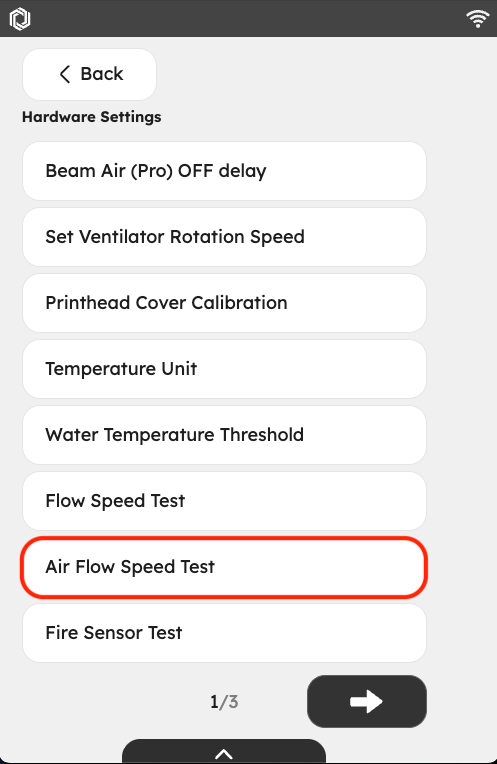

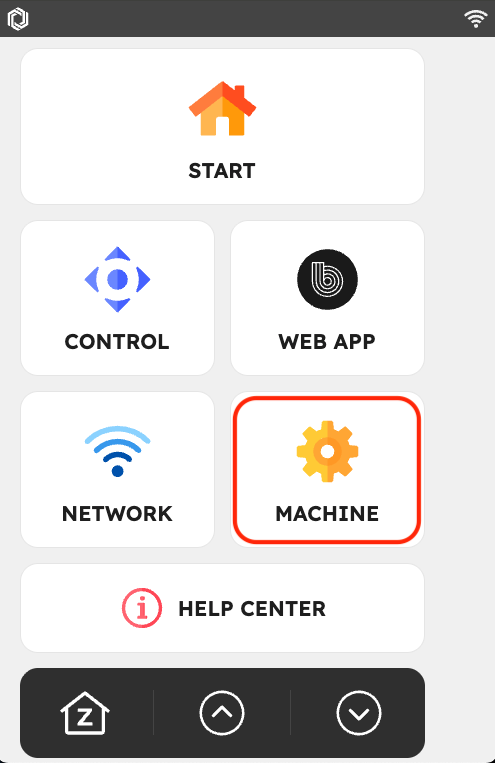

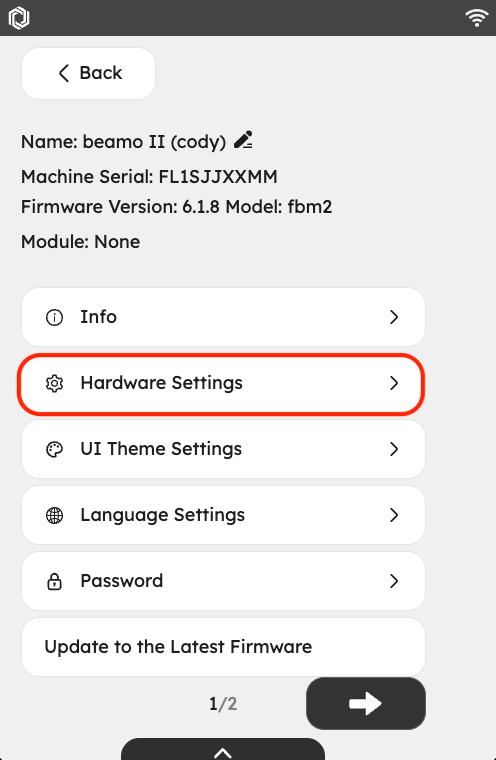

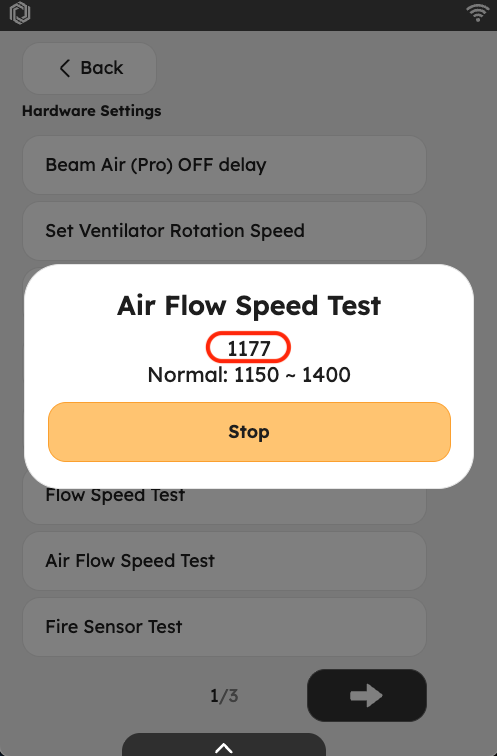

Remplacez le filtre de la pompe à air par un neuf sur le côté de la machine et effectuez un test de flux d'air pour vérifier si la valeur est dans la plage normale. (Veuillez effectuer le test pendant au moins 1 minute car la valeur continue de varier.)

Déterminez le résultat du test et l'action suivante à effectuer

  • La valeur est dans la plage normale >> Étape 1.1
  • La valeur n'est PAS dans la plage normale >> Étape 2

Étape 1.1

Exécutez une tâche quelconque et vérifiez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à effectuer

  • Non, l'erreur n'apparaît pas >> Problème résolu

Étape 1.2

Mettez à jour le firmware vers une version stable pour exclure la possibilité d'un problème de firmware.
beamo II - Guide de mise à jour du firmware

  • Exécutez une tâche quelconque et vérifiez si l'erreur apparaît.
    Screenshot 2024-05-31 at 3.16.46 PM.png

Déterminez le résultat du test et l'action suivante à effectuer

  • Non, l'erreur n'apparaît pas >> Problème résolu

Étape 2

Lors du test de débit d'air, l'air sort-il de l'extrémité de la buse, comme indiqué dans la vidéo ?

Déterminez le résultat du test et l'action suivante à effectuer

Étape 2.1

Veuillez utiliser votre doigt pour bloquer l'extrémité de la buse et maintenir pendant 10 secondes, puis relâchez pour observer les changements de valeur.

Déterminez le résultat du test et l'action suivante à effectuer

  • La valeur augmente au-dessus de la plage normale lorsque l'extrémité de la buse est bloquée, et elle redescend dans la plage normale lorsqu'elle est relâchée. >> Étape 1.1
  • La valeur augmente au-dessus de la plage normale lorsque l'extrémité de la buse est bloquée, mais elle descend en dessous de la plage normale lorsqu'elle est relâchée >> Enregistrez une vidéo et contactez-nous
    • Cause possible :
      • Déclin de la pompe à air
      • Fuite du tuyau d'air (peu probable)
  • La valeur augmente dans la plage normale lorsque l'extrémité de la buse est bloquée, mais elle descend en dessous de la plage normale lorsqu'elle est relâchée >> Enregistrez une vidéo et contactez-nous
    • Cause possible :
      • Déclin de la pompe à air
      • Fuite du tuyau d'air (peu probable)
  • La valeur reste toujours en dessous de la plage normale, que la buse soit bloquée ou relâchée.
    >> Étape 2.2 (Défaillance de la pompe à air, fuite du tuyau d'air, problème système, ou tuyau à 3 voies, problème de carte mère)
  • La valeur reste toujours au-dessus de la plage normale, que l'ouverture soit bloquée ou libérée.
    >> Étape 2.3 (Tuyau d'air plié ou obstruction dans le système de circulation d'air.)

Étape 2.2

Mettez à jour le firmware vers une version stable pour exclure la possibilité d'un problème de firmware.
beamo II - Guide de mise à jour du firmware

Effectuez un test de débit d'air pour vérifier si la valeur se situe dans la plage normale.



Déterminez le résultat du test et l'action suivante à effectuer

  • La valeur se situe maintenant dans la plage normale. >> Problème résolu
  • La valeur reste toujours en dessous de la plage normale, que la buse soit bloquée ou relâchée.
    >> Étape 2.3 (Défaillance de la pompe à air, fuite du tuyau d'air, problème système, ou problème de tuyau à 3 voies, problème de carte mère)

Étape 2.3

Ouvrez le capot métallique avant pour effectuer une vérification visuelle et rebranchez ou réorganisez les câbles ou les tuyaux si nécessaire :
(Veuillez consulter le schéma de la carte mère pour la définition des câbles)

  • S'il y a une connexion incorrecte des tuyaux d'air à la pompe à air.
  • S'il y a une connexion incorrecte au tuyau d'air transparent à 3 voies.
  • Si la connexion des fils et du câble de la pompe à air à la carte mère est incorrecte.
  • Si le tuyau d'air est plié quelque part.

Retirez le capot métallique avant. (Vis Torx T8 * 10 pièces)

Déterminez le résultat du test et l'action suivante à entreprendre.

  • Après vérification et réorganisation, la valeur du débit d'air est maintenant normale >> Problème résolu.
  • Après vérification et réorganisation, la valeur du débit d'air est toujours inférieure à la plage normale >> Enregistrez une vidéo et contactez-nous
    • Cause possible :
      • Déclin de la pompe à air
      • Problème de carte mère nécessitant un remplacement
      • Fuite du tuyau à 3 voies (Probable)
      • Fuite du tuyau d'air (peu probable)
  • Après vérification et réorganisation, la valeur du débit d'air est toujours supérieure à la plage normale >> Enregistrez une vidéo et contactez-nous
    • Cause possible :
      • Tuyau d'air plié
      • Obstruction dans le système de circulation d'air
      • Pompe à air trop puissante (Peu probable)

Étape 3

Ouvrez le capot métallique avant pour effectuer une vérification visuelle et rebranchez ou réorganisez les câbles ou les tuyaux si nécessaire :
(Veuillez consulter le schéma de la carte mère pour la définition des câbles)

  • S'il y a une connexion incorrecte des tuyaux d'air à la pompe à air.
  • S'il y a une connexion incorrecte au tuyau d'air transparent à 3 voies.
  • Si la connexion des fils et du câble de la pompe à air à la carte mère est incorrecte.
  • Si le tuyau d'air est plié quelque part.

Retirez le capot métallique avant. (Vis Torx T8 * 10 pièces)

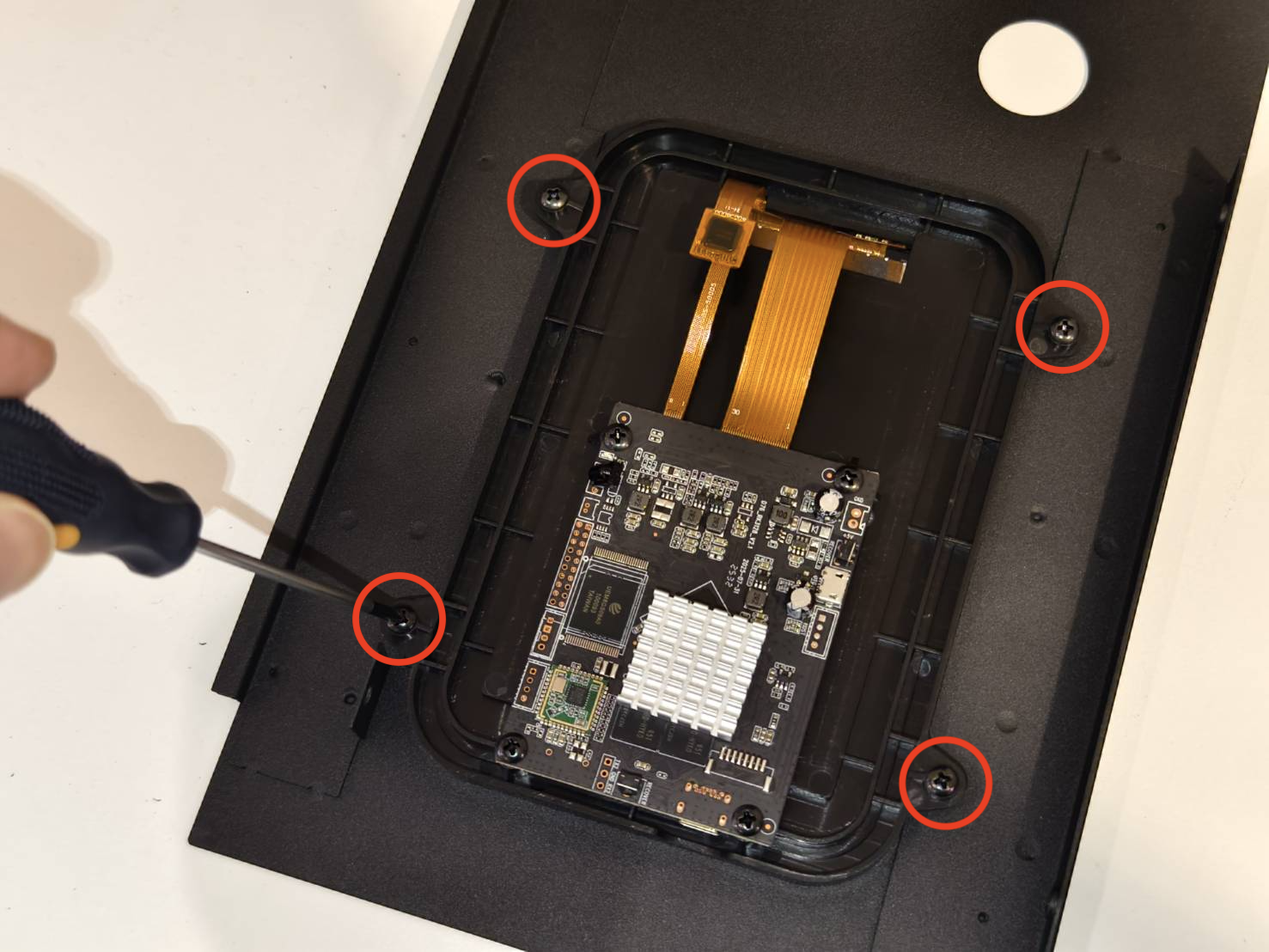

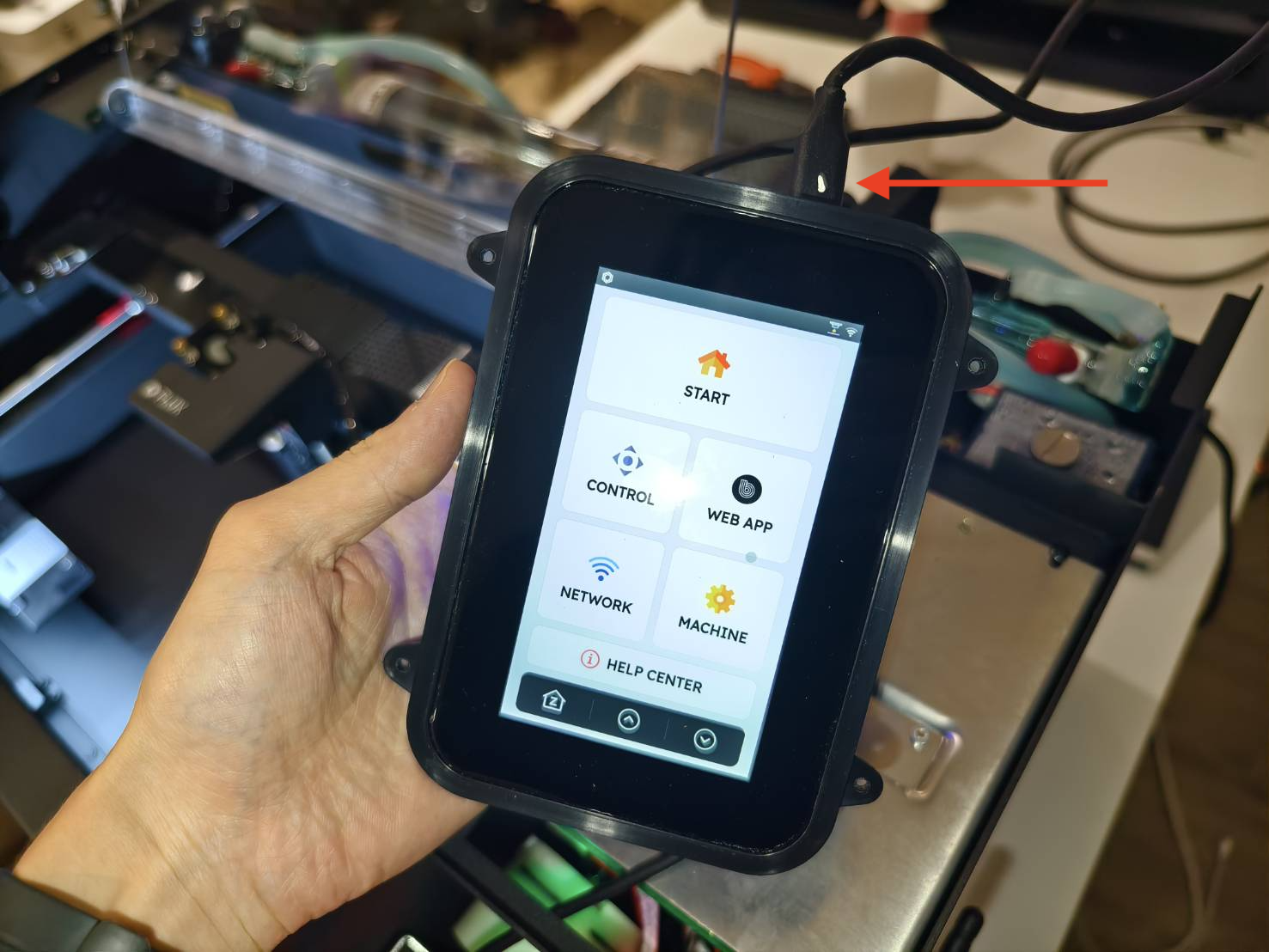

Retirez l'écran et connectez le câble Type-C à la carte RK.
(Assurez-vous que le point blanc sur le câble Type-C est orienté vers le haut.)

Vérifiez les emplacements comme indiqué dans la vidéo.

Après vérification et réorganisation, effectuez le test de débit d'air. L'air sort-il de l'extrémité de la buse, comme indiqué dans la vidéo ?



Déterminez le résultat du test et l'action suivante à entreprendre.

Étape 3.1

Mettez à jour le firmware vers une version stable pour exclure la possibilité d'un problème de firmware.
beamo II - Guide de mise à jour du firmware

Après vérification et réorganisation, effectuez le test de débit d'air. L'air sort-il de l'extrémité de la buse, comme indiqué dans la vidéo ?



Déterminez le résultat du test et l'action suivante à entreprendre.

Signalez le problème à votre revendeur local ou au support FLUX :

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées telles que les photos ou vidéos illustrant le problème de votre machine dans cet article devront être partagées avec le revendeur ou le support FLUX.

#END
