beamo II - Remplacement de l'alimentation laser (Laser PSU)

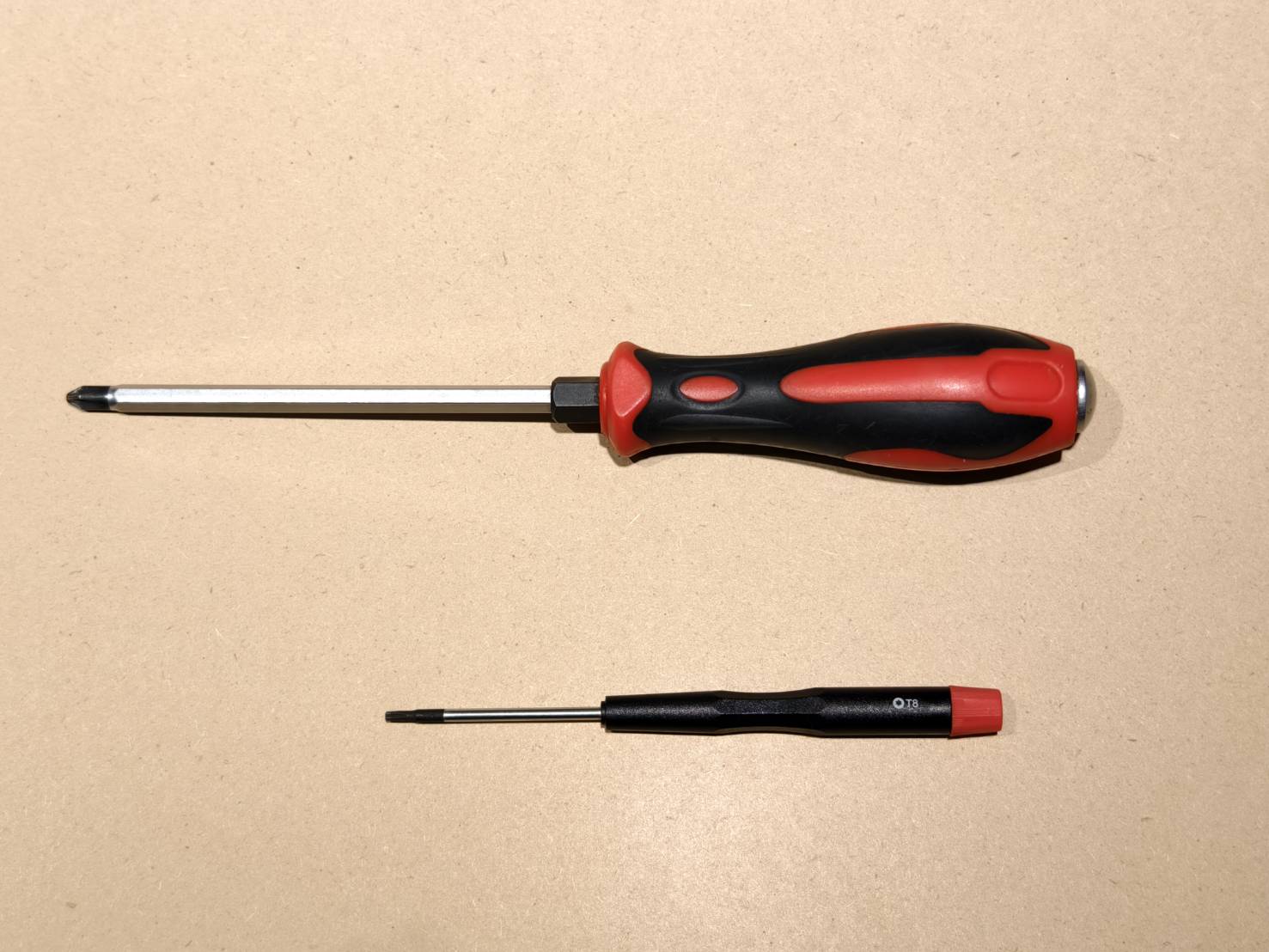

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Retirez le capot métallique avant. (Vis Torx T8 × 10 pcs)

Étape 3

Retirez le capot métallique arrière.

Étape 4

Débranchez les câbles de l'alimentation laser (Laser PSU).

Étape 5

• Retirez les quatre vis de l'alimentation laser.



Étape 6

Retirez l'alimentation laser et mettez-la de côté temporairement.
(Le câble de l'alimentation est toujours connecté au tube laser à ce stade.)

Étape 7

Démontez la pompe à eau pour détacher le câble de l'alimentation du tube laser, puis l'alimentation laser peut être retirée du système.

Étape 8

Connectez le câble de la nouvelle alimentation au tube laser et remontez la pompe à eau à sa position.

Étape 9

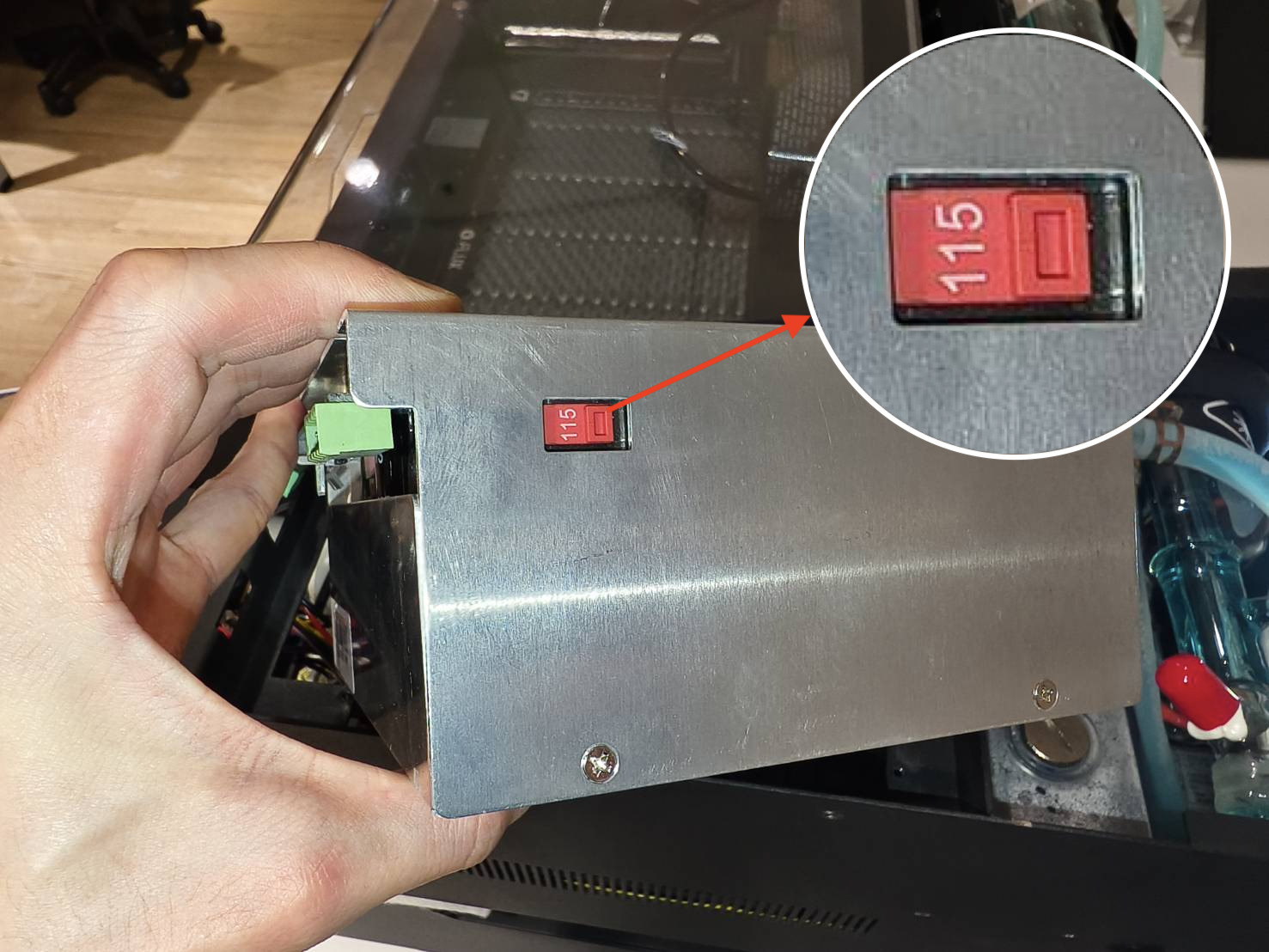

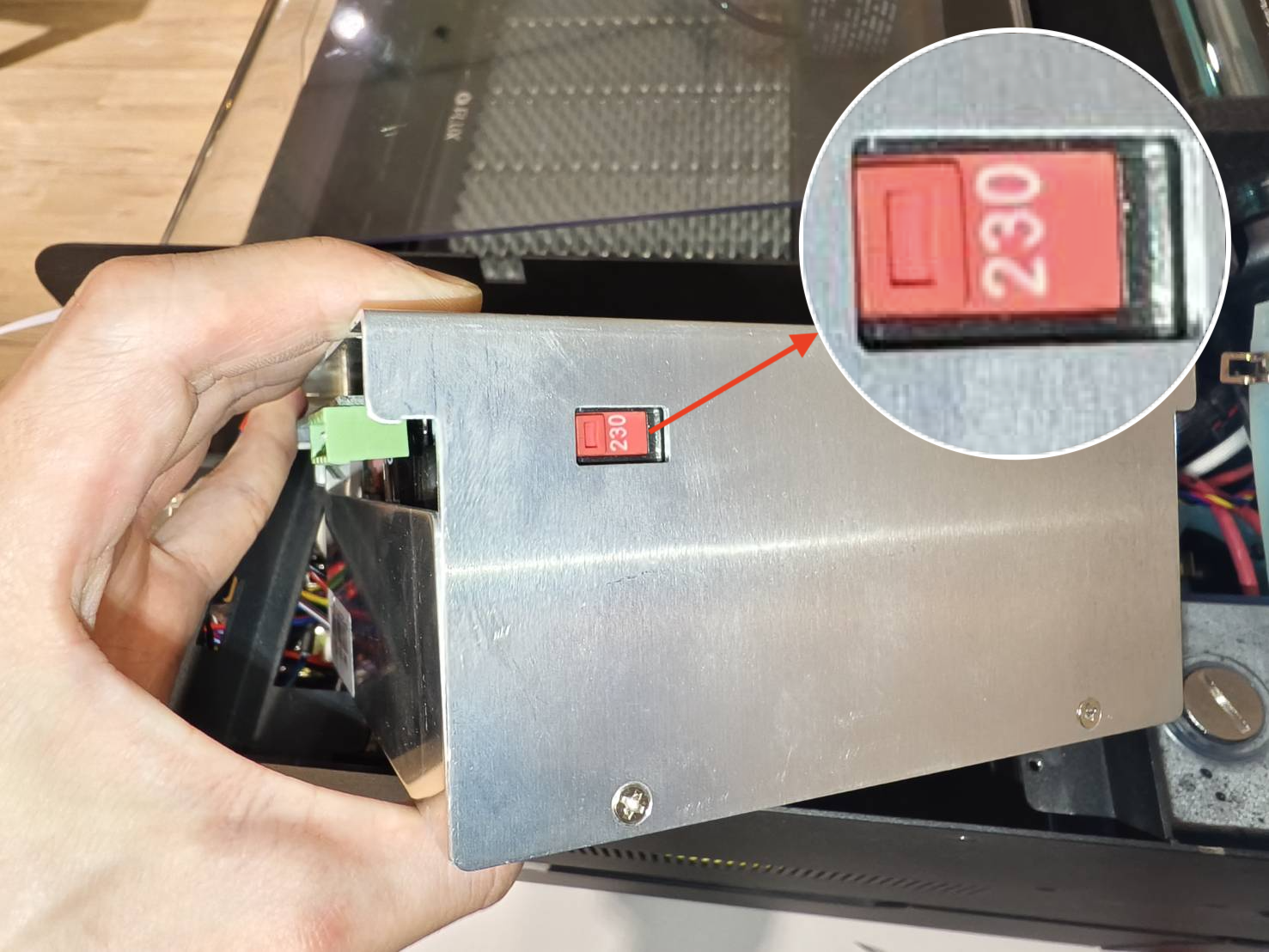

• Il y a un commutateur de tension pour 115V ou 230V. Veuillez basculer sur la tension correcte correspondant à votre environnement. (Par exemple, aux États-Unis on utilise 110V, donc basculez sur 115V. Au Royaume-Uni on utilise 230V, donc basculez sur 230V.)

• Placez l'alimentation laser (PSU) à son emplacement.

Étape 10

Fixez l'alimentation avec les quatre vis.

Étape 11

Branchez les câbles sur l'alimentation laser (PSU).

Étape 12

Branchez le câble Type-C sur la carte mère. Assurez-vous que le point blanc sur le câble est orienté vers le bas.

Étape 13

Réinstallez le capot métallique arrière.

Étape 14

Réinstallez le capot métallique avant. Assurez-vous que le point blanc du câble Type-C est orienté vers le haut, comme indiqué dans la vidéo.
