beamo II - Remplacement de la pompe à eau

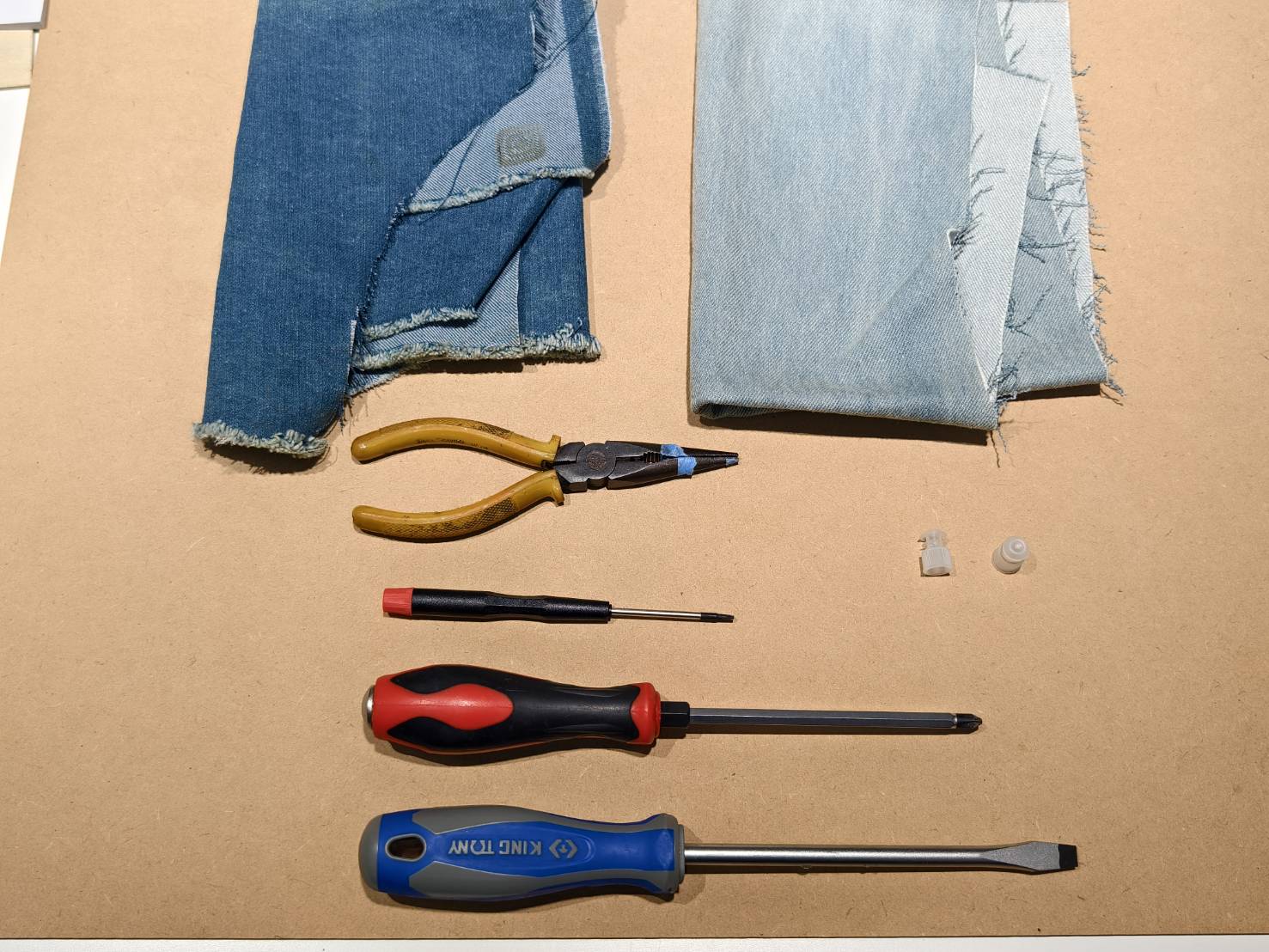

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Retirez le capot métallique avant. (Vis Torx T8 × 10 pcs)

Étape 3

Retirez le capot métallique arrière.

Étape 4

Débranchez les câbles de l'alimentation laser.

Étape 5

Retirez les quatre vis de l'alimentation laser.

Étape 6

Retirez l'alimentation laser et mettez-la de côté temporairement.
(Le câble de l'alimentation est toujours connecté au tube laser à ce stade.)

Étape 7

• Démontez la pompe à eau du châssis de la machine.

• Débranchez le câble de la pompe à eau de la carte mère.

Étape 8

Placez les chiffons tout autour de la carte mère et des câbles à l'intérieur de la machine.
Veuillez vous référer à la vidéo.

Étape 9

Retirez les colliers métalliques des tuyaux d'eau.

Étape 10

Détachez la pompe à eau des tuyaux d'eau, puis retirez la pompe du système.
Assurez-vous de préparer les bouchons de tuyau à l'avance, car lorsque la pompe est détachée, l'eau risque de fuir. Il est recommandé d'utiliser les bouchons immédiatement.
(Le papier absorbant est utilisé pour éviter que le tuyau d'eau ne soit endommagé par la pince.)

Étape 11

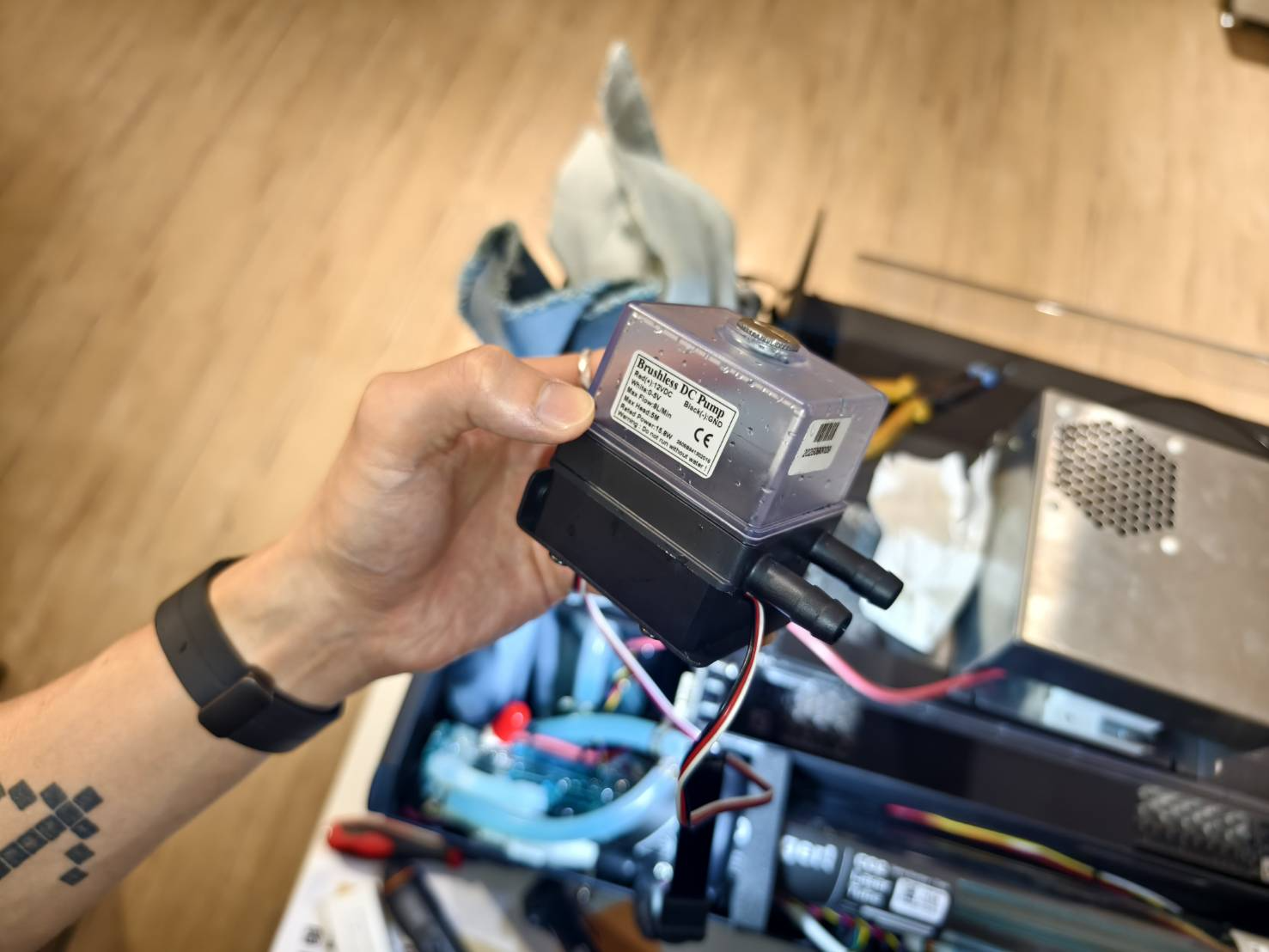

• Vidangez l'eau de la pompe.

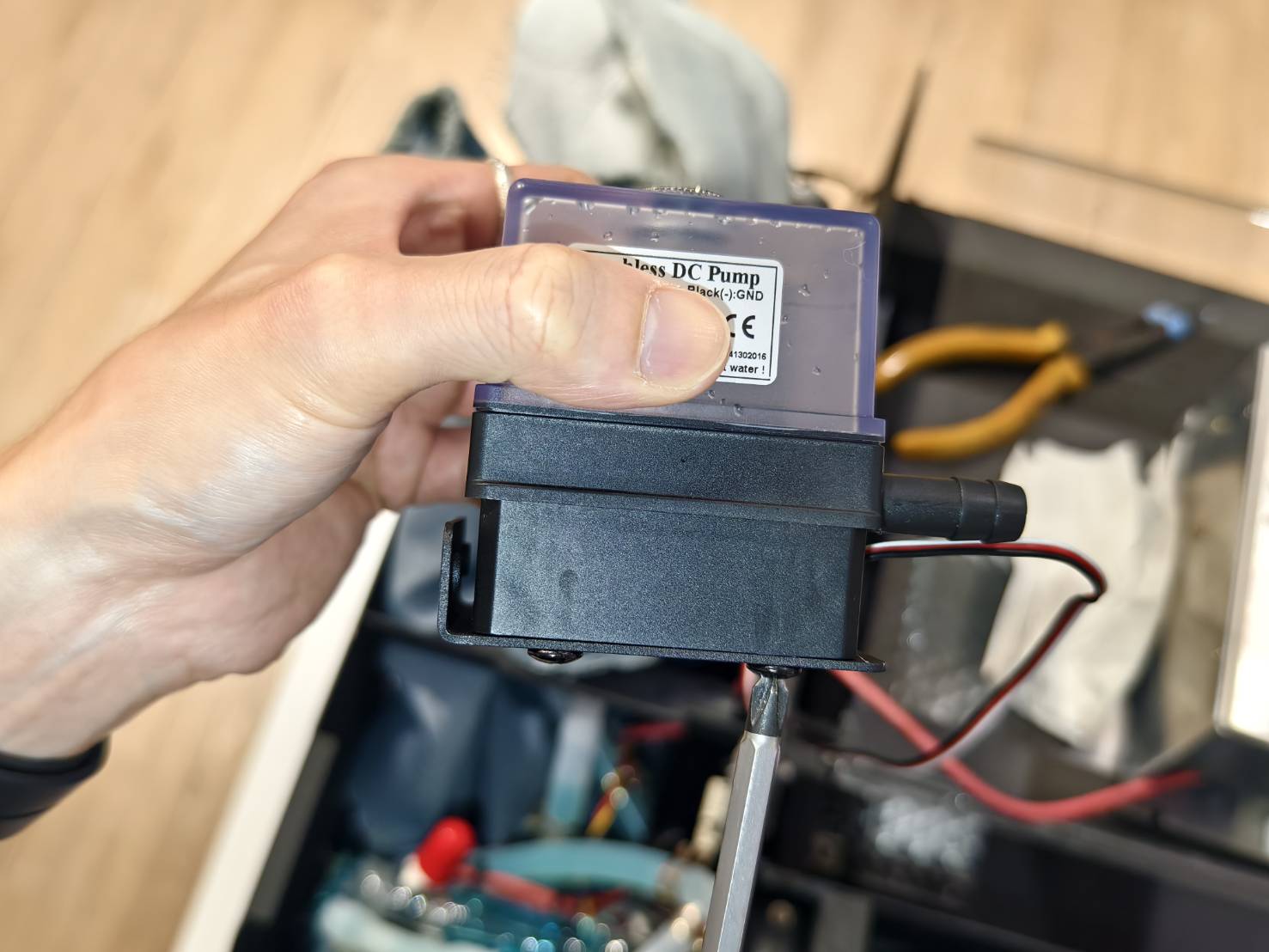

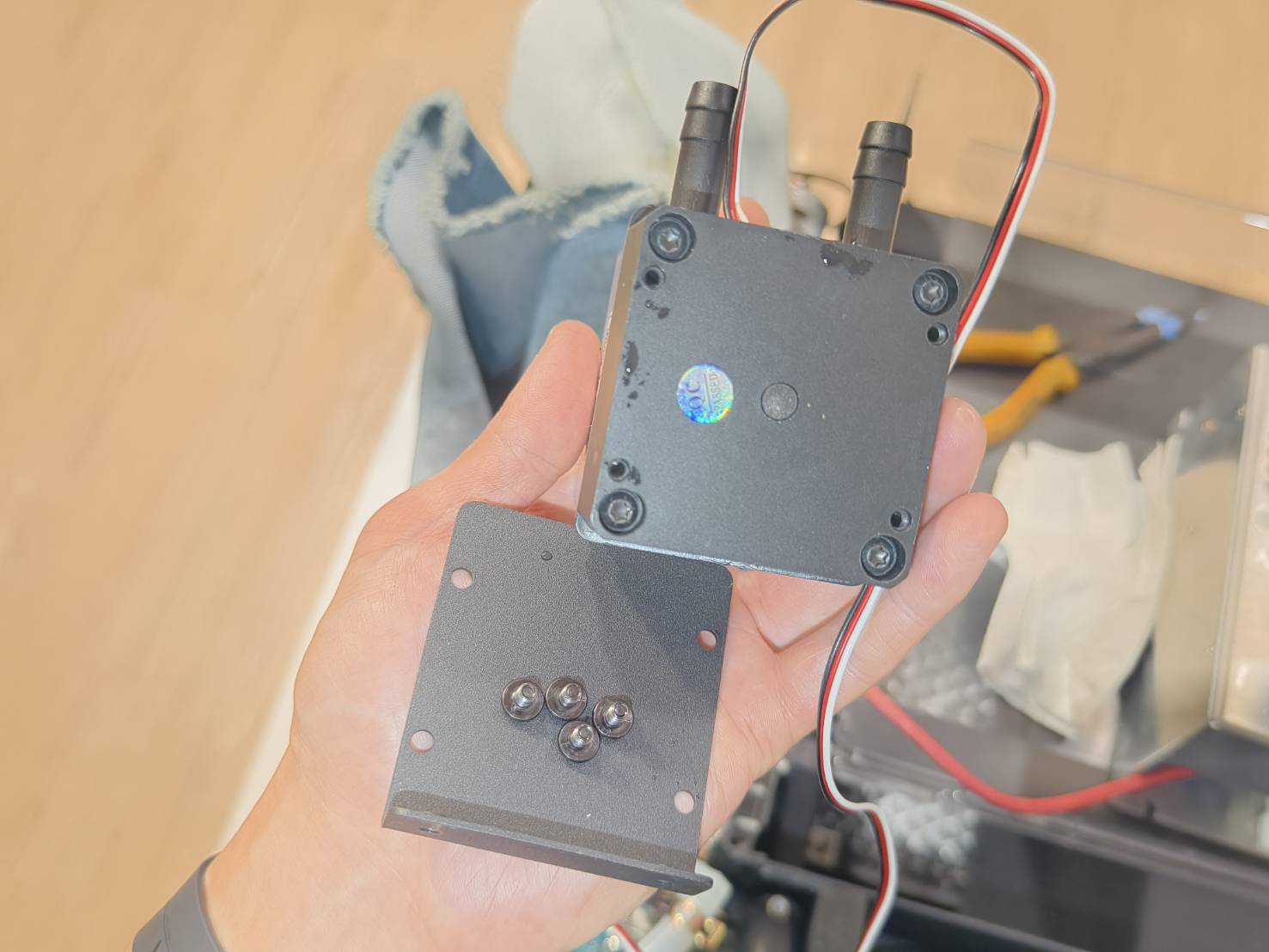

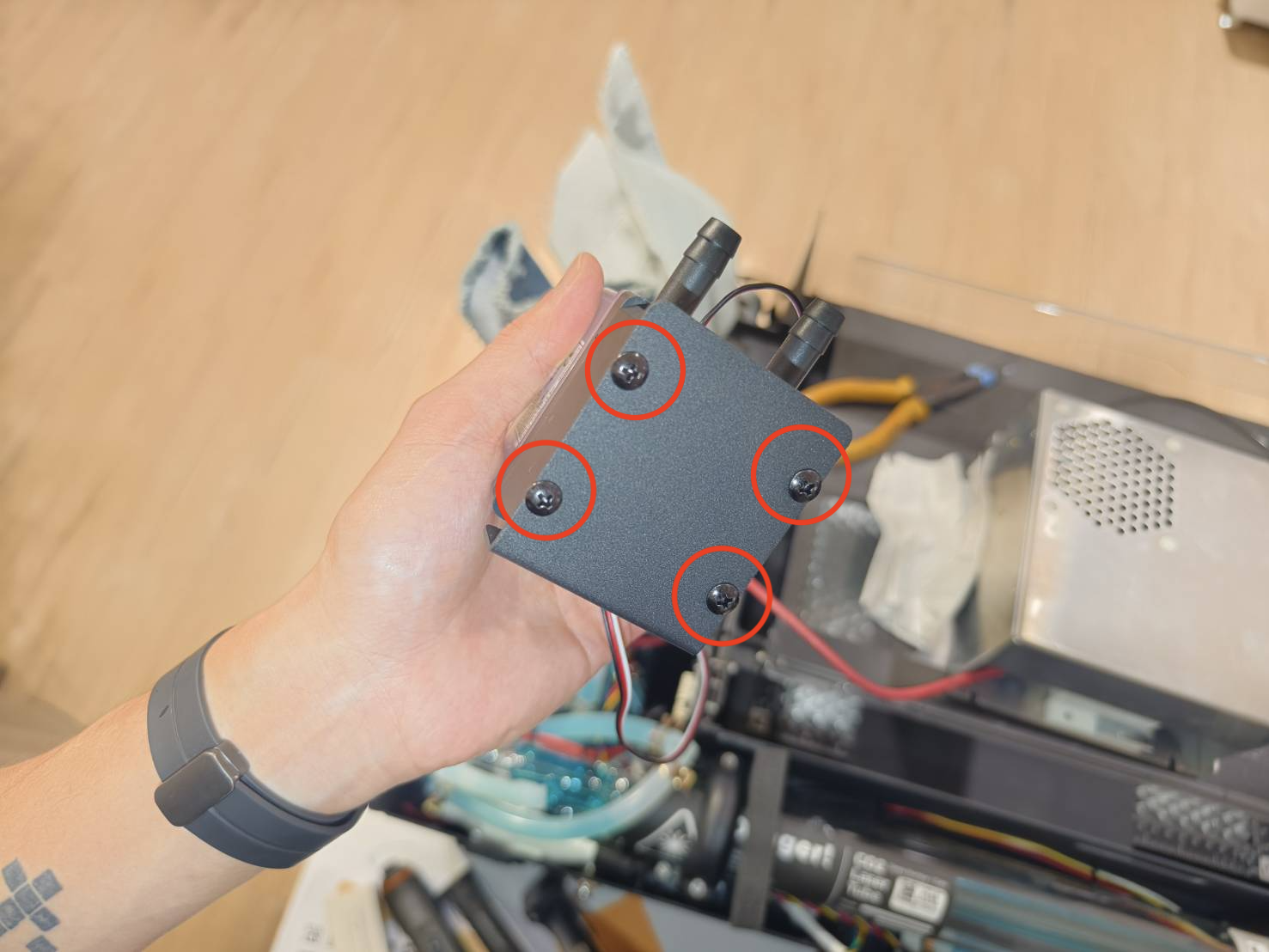

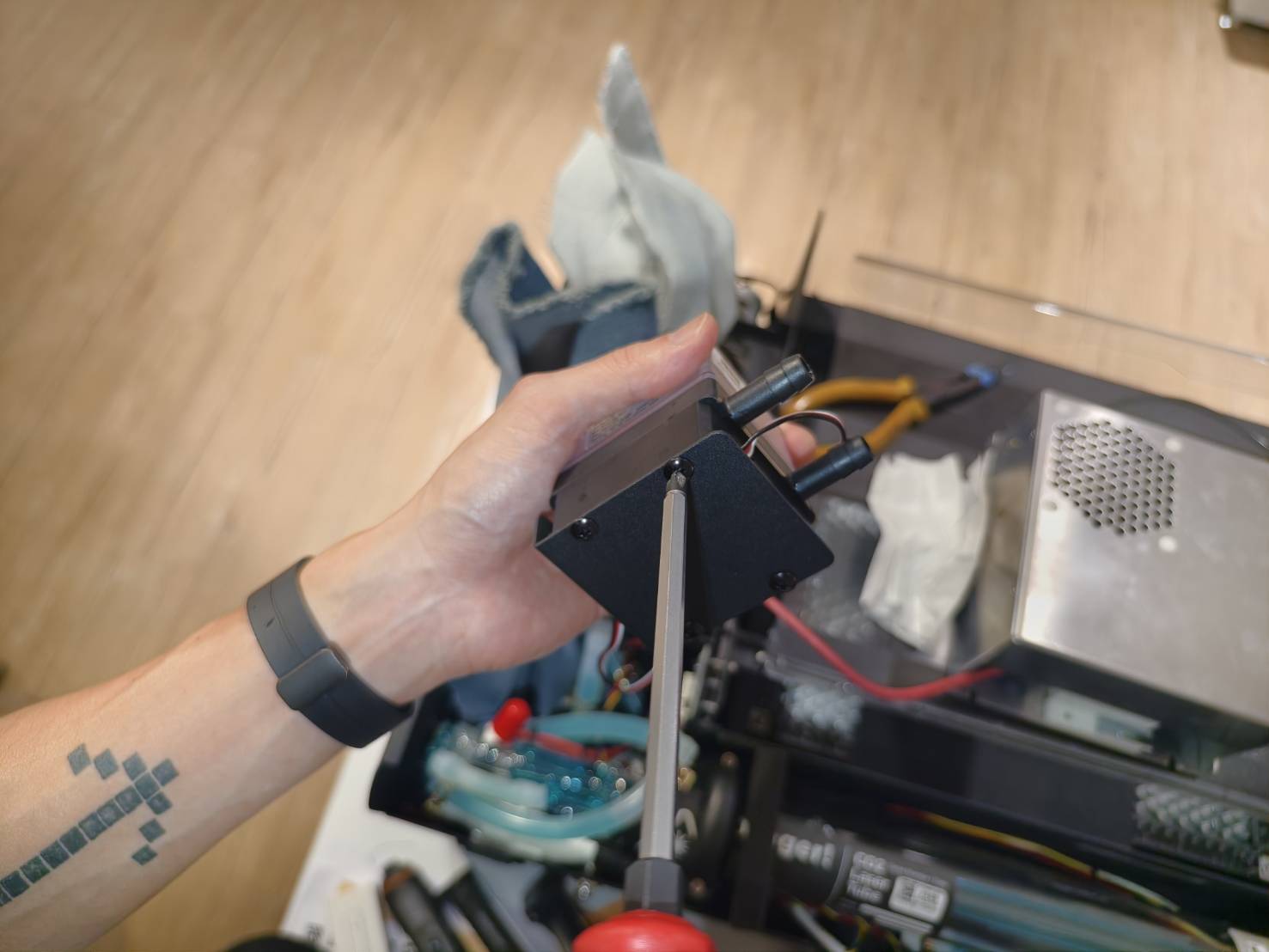

• Retirez le support de la pompe.



Étape 12

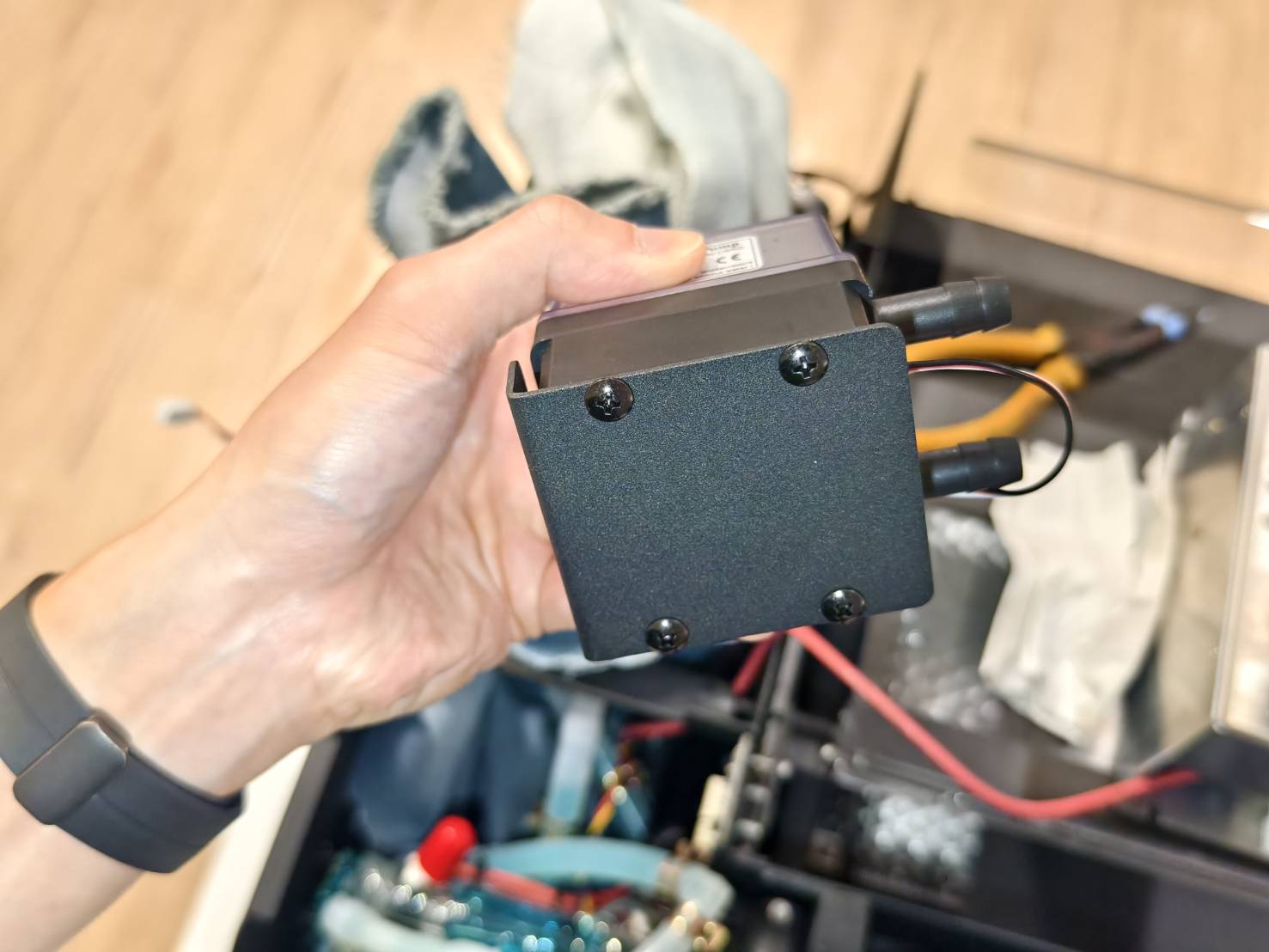

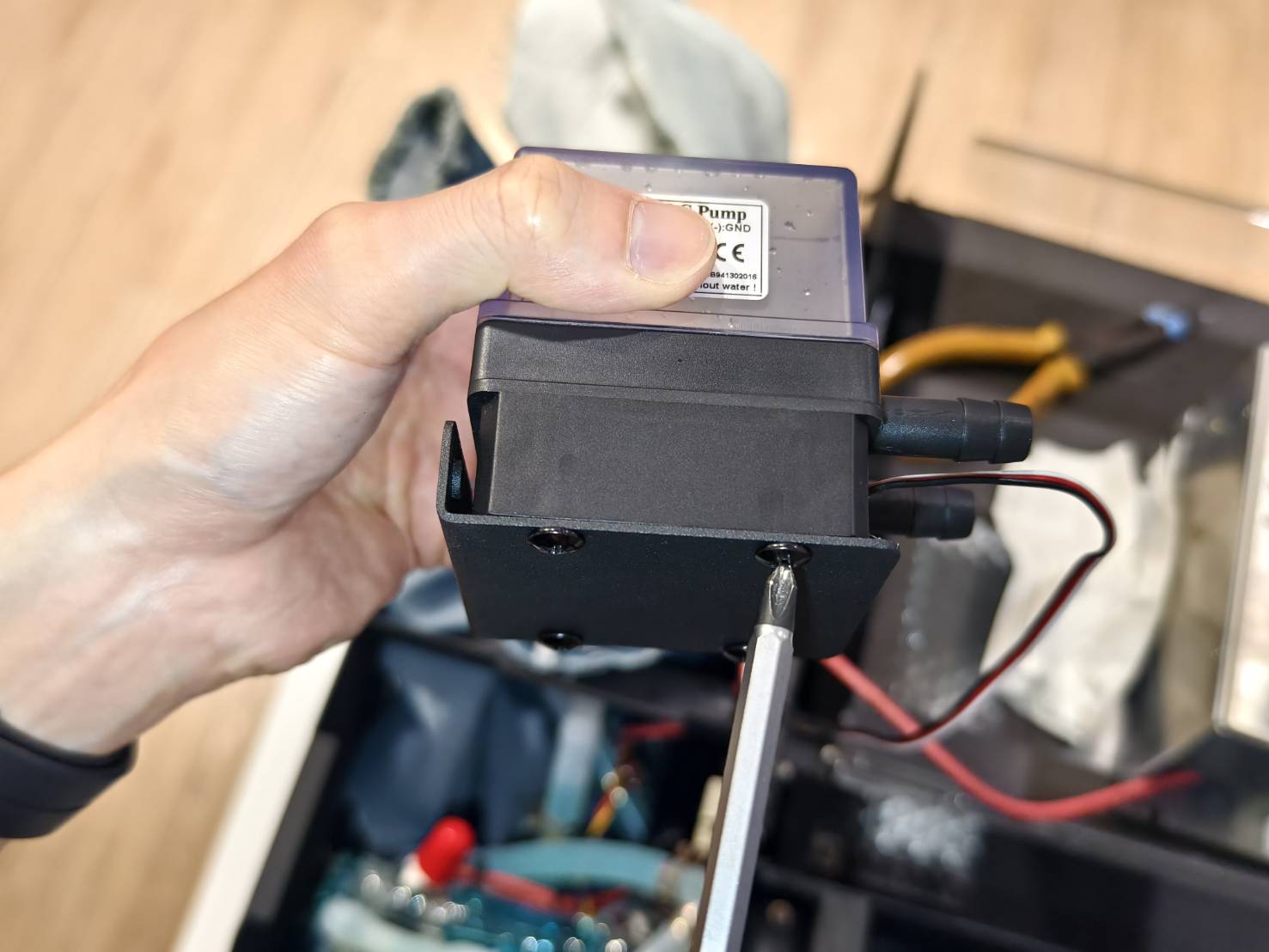

Réinstallez le support sur la nouvelle pompe à eau.

Étape 13

• Connectez les tuyaux d'eau à la nouvelle pompe à eau.

• Si vous constatez que le tuyau d'eau est plié comme dans la vidéo, essayez de le tourner pour le redresser.

Étape 14

• Retirez les chiffons et vissez la pompe à eau sur le châssis.

• Connectez le câble de la pompe à la carte mère.

Étape 15

Placez l'alimentation laser dans sa position.

Étape 16

Fixez l'alimentation avec les quatre vis.

Étape 17

Branchez les câbles sur l'alimentation laser.

Étape 18

Branchez le câble Type-C sur la carte mère. Assurez-vous que le point blanc sur le câble est orienté vers le bas.

Étape 19

Réinstallez le capot métallique avant. Assurez-vous que le point blanc du câble Type-C est orienté vers le haut, comme indiqué dans la vidéo.

Étape 20

Ajoutez de l'eau dans le système.
