Une mise au point et un étalonnage précis peuvent rendre l'assemblage de l'image d'aperçu plus précis et faire en sorte que la position de gravure corresponde à la position d'aperçu.
Éléments de test :

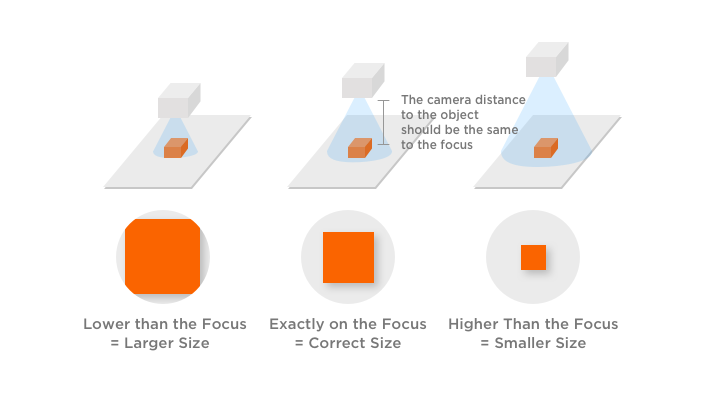

1. Confirmer le plan de mise au point correct :

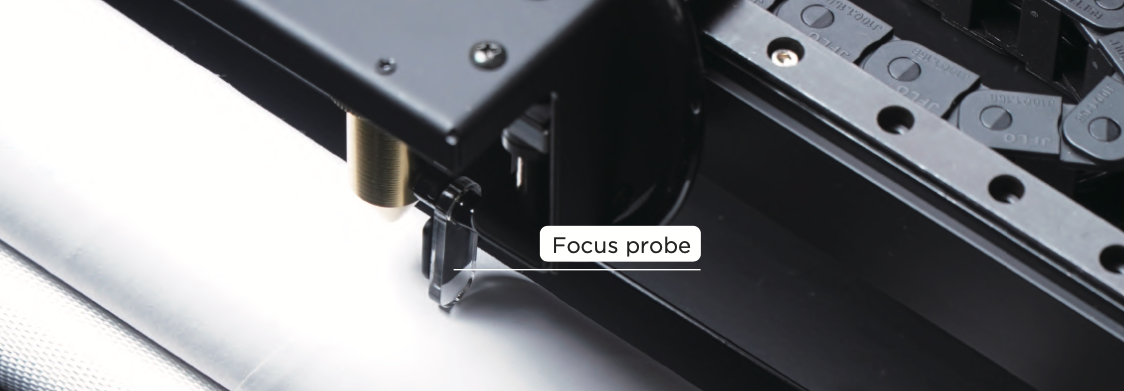

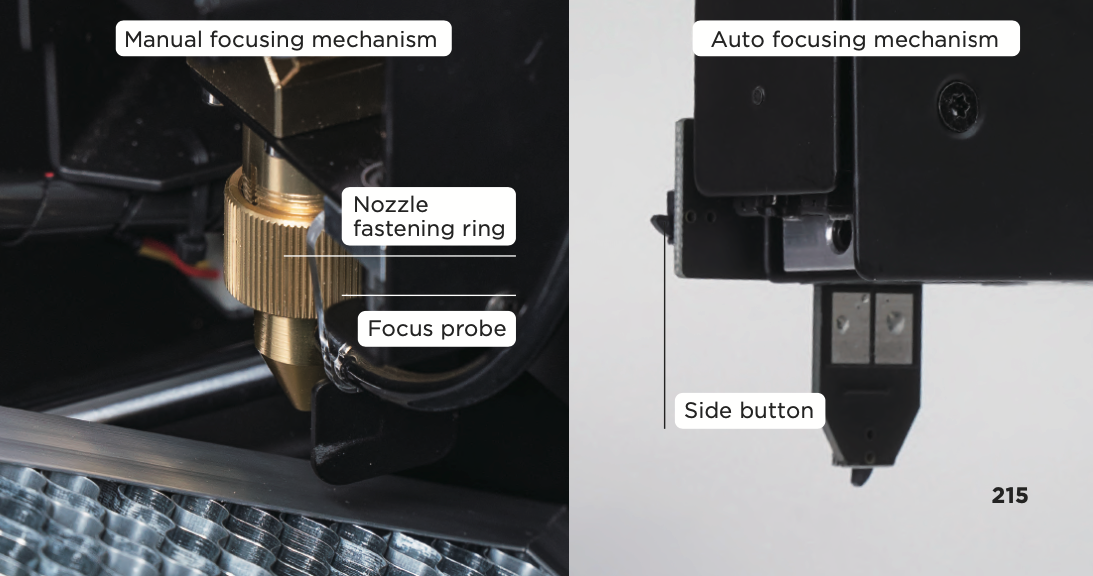

Mise au point manuelle : Lorsque la sonde de mise au point est abaissée, elle doit toucher la surface du matériau à graver, et chaque fois que vous changez de matériau d'épaisseur différente, vous devez ajuster la hauteur
de la tête laser pour assurer une mise au point correcte.
Mise au point automatique : Double-cliquez sur le bouton latéral situé sur le côté du module complémentaire de mise au point automatique
au-dessus du matériau à graver pour permettre à la tête laser d'atteindre automatiquement le plan de mise au point correct. Lors de la gravure, si la mise au point n'est pas correcte, le faisceau laser sera plus épais que le faisceau laser avec la mise au point correcte.
Pour les machines avec le module complémentaire de mise au point automatique installé, veuillez vous référer au lien suivant pour le tutoriel - Cliquez ici

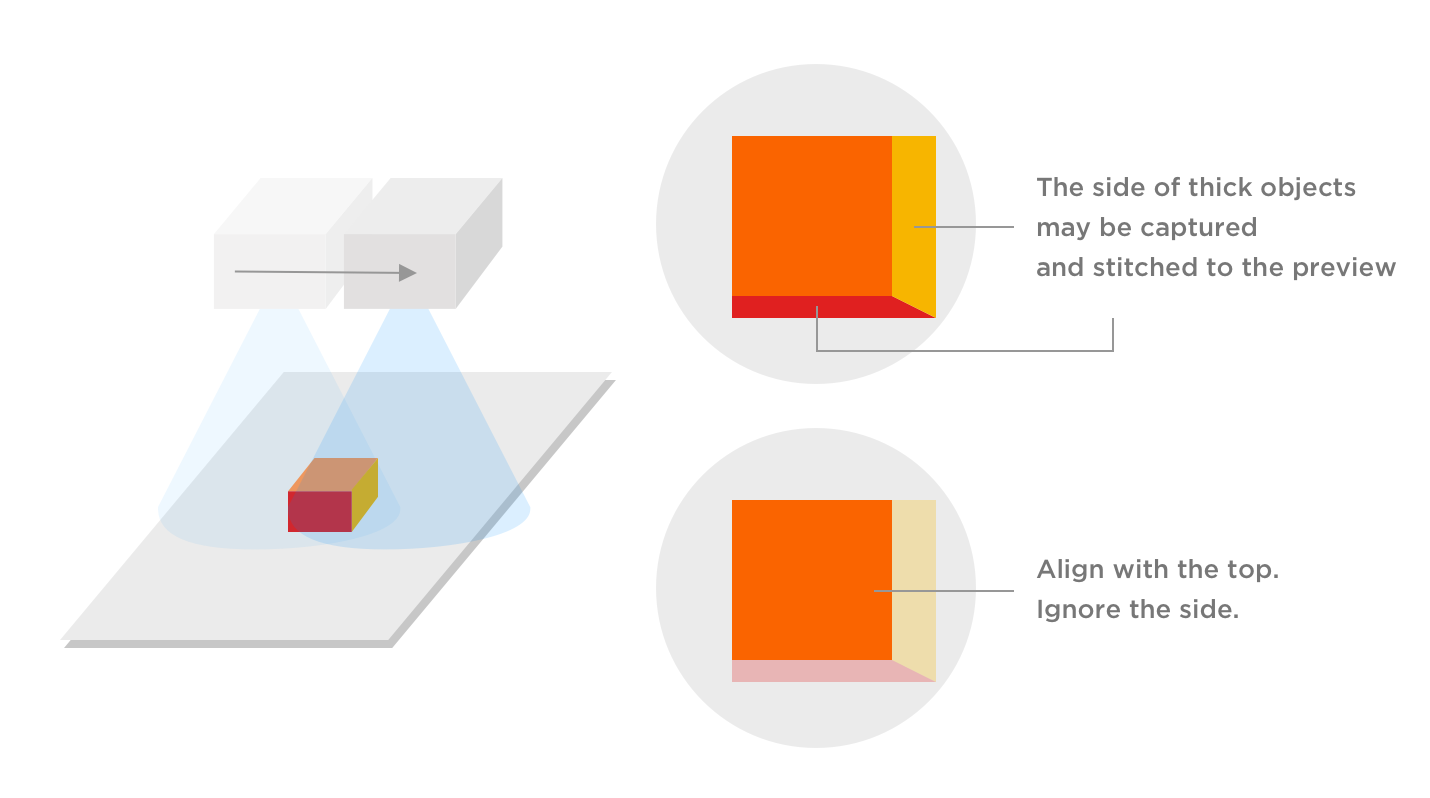

Objet plus épais : Lorsque l'objet est plus épais ou lorsque le module complémentaire rotatif est utilisé, le côté de l'objet peut être capturé par la caméra, et seuls les objets sur le plan de mise au point peuvent être assemblés, et l'image floue et l'assemblage imprécis causés par la différence de hauteur sont normaux. Assurez-vous de vous concentrer sur la surface du matériau à graver et sur le point le plus élevé du matériau à graver lorsque vous utilisez le module complémentaire rotatif.

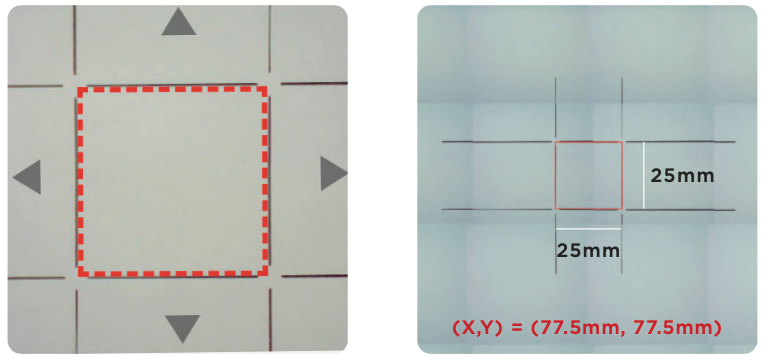

2. Étalonnage complet de la caméra (image de gauche) :
Après avoir été exposé aux chocs et aux vibrations du transport, à l'alignement du trajet optique et à la réinitialisation aux paramètres d'usine, etc., tout doit être réétalonné. Les étapes d'étalonnage sont décrites dans【Tutoriel Beam Studio】Étape 2 .
Il y a deux objectifs d'étalonnage :
a. Le carré rouge doit être situé au centre de la fenêtre d'étalonnage.
b. L'extérieur du carré rouge doit être aligné avec le carré central des lignes de la grille
3. Confirmer le résultat de l'étalonnage (image de droite) :
Dessinez un carré à (X,Y) = (77.5mm, 77.5mm) avec une largeur W et une hauteur H de 25mm et assurez-vous que le carré chevauche le carré central des lignes de la grille. S'il ne correspond pas, refocalisez le papier et réétalonnez la caméra.
Enregistrements de dépannage :
1. Fichier image : S'il y a toujours un écart entre le résultat et la position de prévisualisation après avoir utilisé un fichier SVG et confirmé le bon plan de mise au point et un étalonnage précis de la caméra, veuillez fournir le fichier SVG à votre revendeur et laisser l'équipe d'ingénierie vous assister.
