Description
Une mise au point et un étalonnage précis peuvent rendre l'assemblage de l'image d'aperçu plus précis et faire en sorte que la position de gravure corresponde à la position d'aperçu.
Étape 1
Confirmez le plan de mise au point correct.

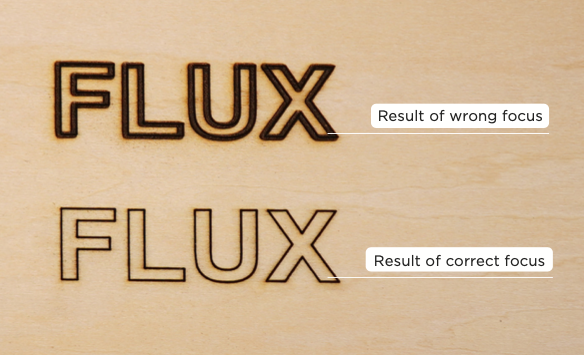

Chaque fois que vous changez de matériau d'épaisseur différente, vous devez abaisser la table de travail et refaire la mise au point automatique pour assurer une mise au point correcte. Si la mise au point est incorrecte, le faisceau laser sera plus épais que le faisceau laser avec la focale correcte.
Objet plus épais: Lorsque l'objet est plus épais ou lorsque l'accessoire rotatif est utilisé, le côté de l'objet peut être capturé par la caméra, et seuls les objets sur le plan de mise au point peuvent être assemblés, et l'image floue et l'assemblage imprécis causés par la différence de hauteur sont normaux. Assurez-vous de vous concentrer sur la surface du matériau de gravure et le point le plus élevé du matériau de gravure lors de l'utilisation de l'accessoire rotatif.
Étape 2
Pour assurer une gravure précise, étalonnez la caméra et la position de gravure.
(Après l'exposition aux chocs et aux vibrations du transport, l'alignement du trajet optique et la réinitialisation aux paramètres d'usine, etc., tout doit être réétalonné.)

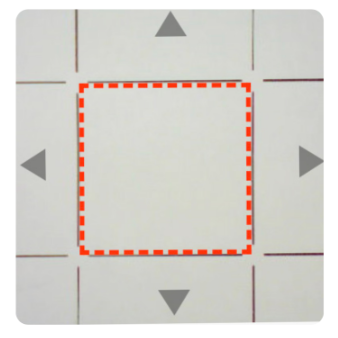

Il y a deux objectifs d'étalonnage :
a. Le carré rouge doit être situé au centre de la fenêtre d'étalonnage.
b. L'extérieur du carré rouge doit être aligné avec le carré central des lignes de la grille.
Confirmez le résultat de l'étalonnage: Dessinez un carré à (X,Y) = (77.5mm, 77.5mm) avec une largeur W et une hauteur H de 25mm et assurez-vous que le carré chevauche le carré central des lignes de la grille.
S'il ne correspond pas, refocalisez le papier et réétalonnez la caméra.
Étape 3
S'il y a toujours un écart entre le résultat et la position d'aperçu confirmant le plan de mise au point correct et l'étalonnage précis de la caméra, veuillez fournir une capture d'écran à votre revendeur et laisser l'équipe d'ingénierie vous aider. 5-1 Contactez le service client
#END
