5B-1 L'aperçu de la caméra et la position de gravure réelle ne correspondent pas ou sont tordus.

Description

Lorsque les positions de l'aperçu de la caméra et de la gravure réelle ne correspondent pas ou sont déformées, cela est généralement lié à des problèmes de calibrage de la caméra ou de couvercle de la caméra.
Si le décalage est faible, il peut être ajusté par la fonction intégrée de la machine. Veuillez vous référer aux étapes suivantes.

Étape 1

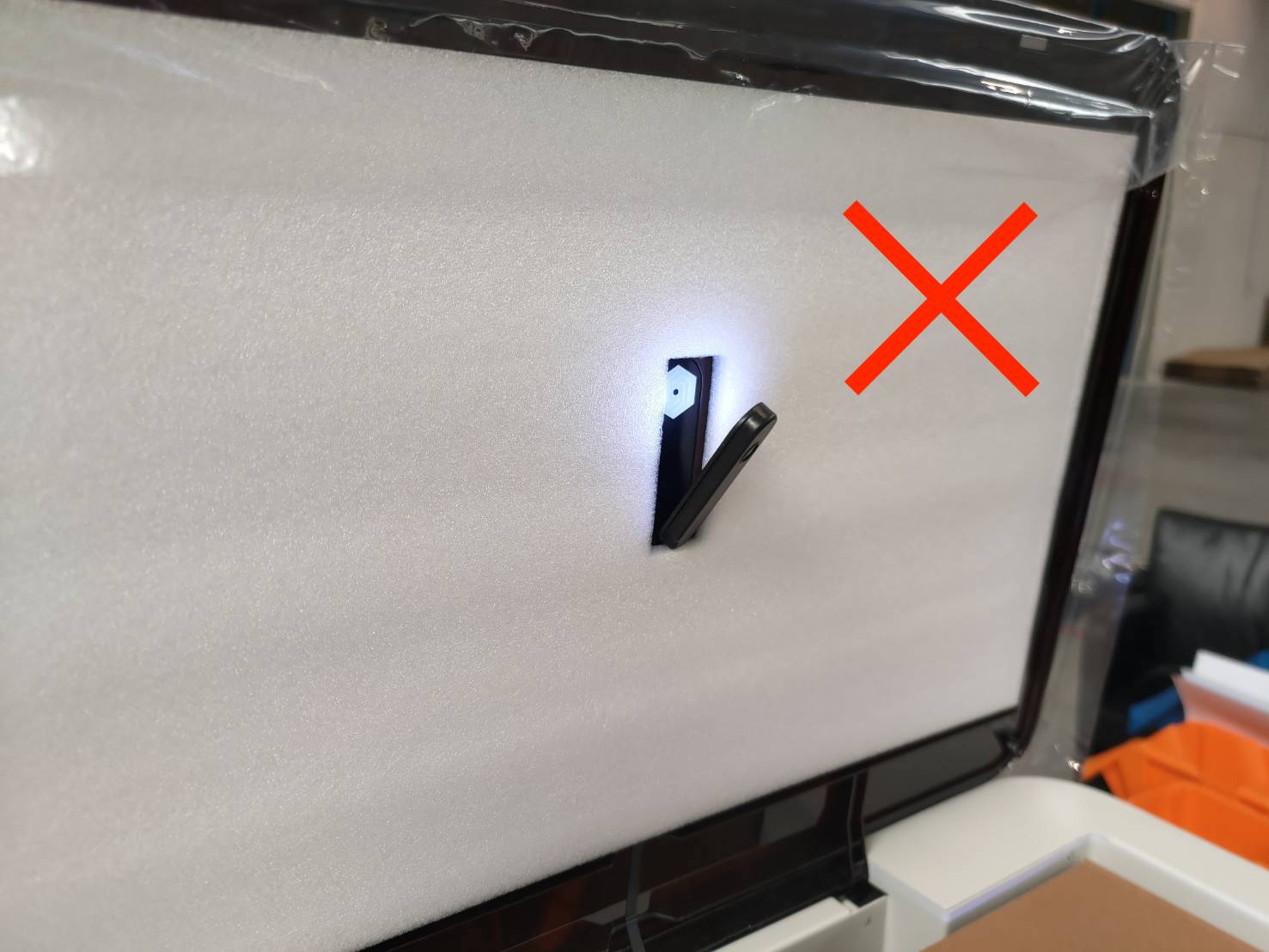

Vérifiez si le couvercle de la caméra est tombé. Dans des circonstances normales, le couvercle de la caméra doit être fermement fixé sur le couvercle de la porte. Veuillez secouer le couvercle avec vos doigts pour voir s'il est fermement fixé.

Déterminez le résultat et la prochaine action à entreprendre :

Étape 1.1

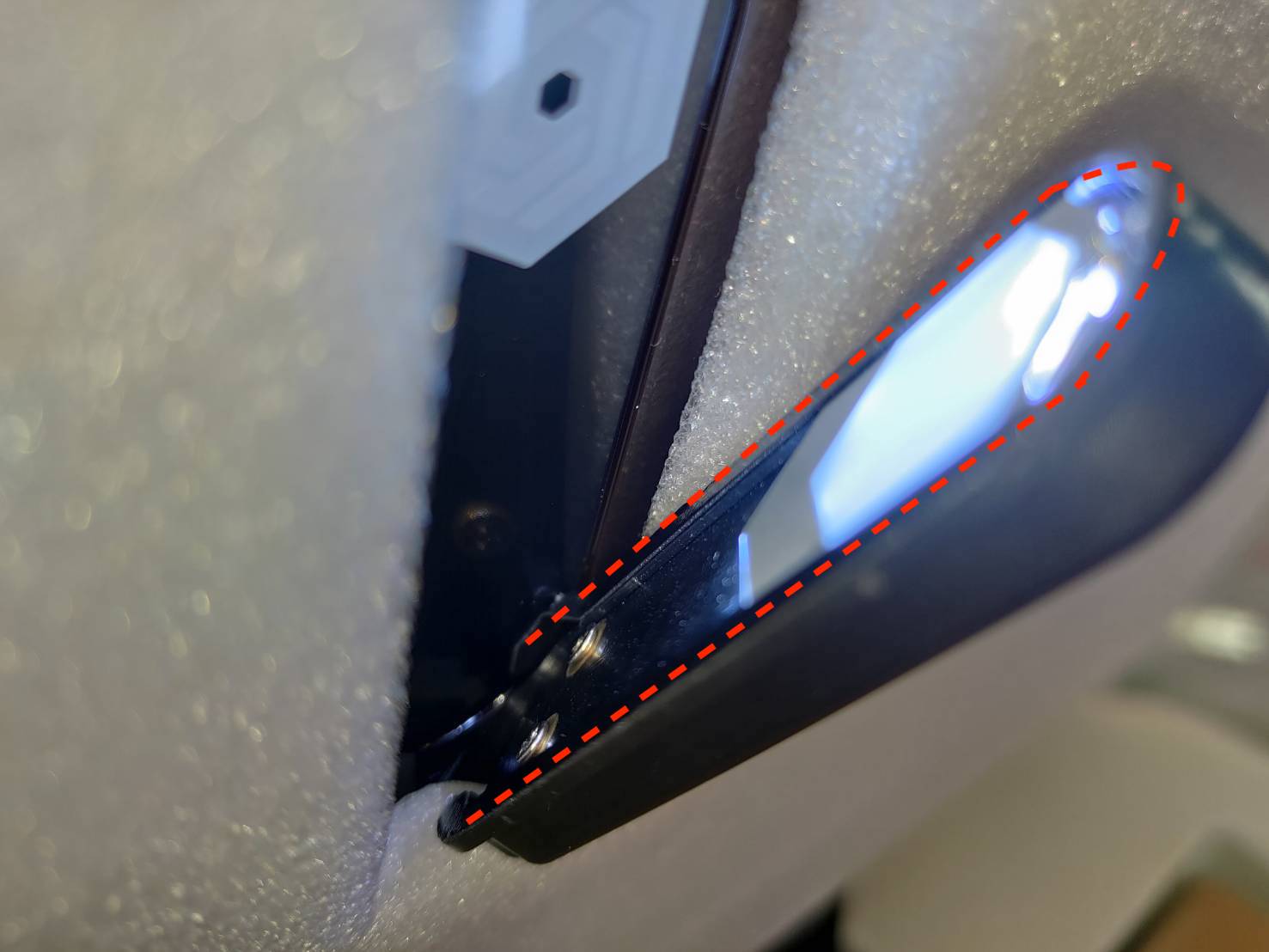

Appliquez de la colle super glue sur le bord du couvercle comme indiqué sur la photo ci-dessous.

Déterminez le résultat et la prochaine action à entreprendre :

Étape 2

Vérifiez si les huit vis sur le couvercle de la porte et la tôle sont bien serrées. (8 vis T8)

Étape 3

En fonction du module dont vous disposez, veuillez consulter le lien ci-dessous pour effectuer l'étalonnage de la caméra et tester ensuite l'aperçu de la caméra.

Module laser à diode 10W/20W	Module laser infrarouge 2W	Module d'impression

Déterminez le résultat et la prochaine action à entreprendre :

Étape 4

Ador dispose d'une fonction intégrée qui permet d'ajuster manuellement le positionnement de l'aperçu de la caméra.
Veuillez vous référer à l'article pour plus d'instructions.
5-28 Ajustement manuel du décalage de la caméra

Déterminez le résultat et la prochaine action à entreprendre :

Étape 4.1

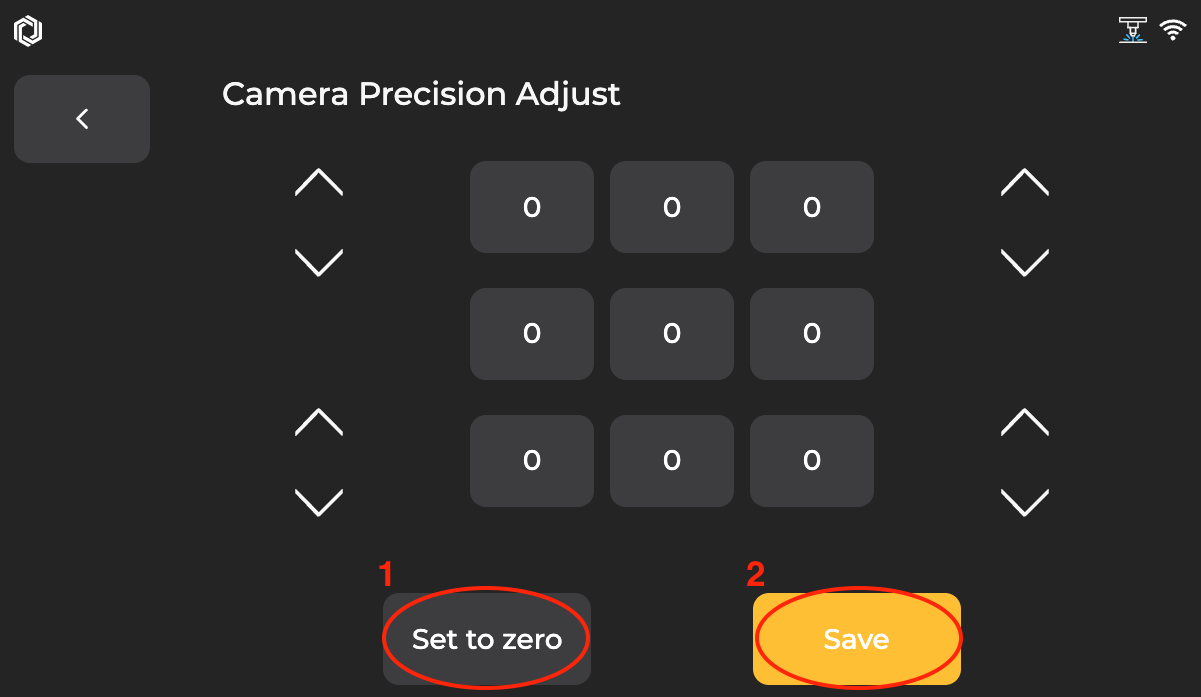

Mettez toutes les valeurs à zéro et vérifiez à nouveau l'aperçu de la caméra.

Déterminez le résultat et la prochaine action à entreprendre :

Étape 5 - Contactez le service client

• Assurez-vous que les photos de l'aperçu et des valeurs des paramètres de décalage sont préparées pour que nous puissions les analyser.

*Les informations collectées, telles que les photos ou les vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
