5-11 Test de démarrage de la machine - Aucun résultat de gravure

FLUX Support Team
  • Mise à jour

Description :

Les problèmes de gravure peuvent avoir diverses causes, telles qu'une mauvaise connexion du module, des anomalies du module, un firmware obsolète, etc.

Veuillez noter que le problème peut persister après avoir suivi les étapes ci-dessous.
Cependant, vous êtes toujours en mesure de collecter des informations utiles pour l'équipe FLUX afin de clarifier le problème plus efficacement.





Étape 1 - Vérifiez le voyant lumineux de l'adaptateur d'alimentation

Veuillez vérifier si le voyant vert de l'adaptateur est allumé en continu ou clignote lorsque la machine est en veille et pendant l'exécution d'une tâche.

(Il devrait toujours rester allumé en continu.)



Déterminez votre résultat et la prochaine action à entreprendre :

  • Non, le voyant n'est pas allumé en continu >> Matériel : Carte mère ou l'adaptateur lui-même >> Veuillez enregistrer une vidéo montrant le voyant lumineux et nous l'envoyer >> Étape 10 - Contactez le service client



Étape 2 - Vérifiez l'installation du module


1. Desserrez la vis à main 『A』 sur l'adaptateur de module 『B』.
2. Alignez le point 『C』 sur le module laser avec l'icône de déverrouillage 『D』 sur l'adaptateur de module et insérez-le jusqu'à l'icône de verrouillage.
3. Resserrez les vis à main 『A』 sur l'adaptateur de module.



Déterminez votre résultat et la prochaine action à entreprendre :

  • Après la réinstallation, le laser se déclenche et le résultat est acceptable >> Problème résolu



Étape 3 - Vérifiez la bonne façon de faire la mise au point et la distance

  • Déplacez la tête laser au-dessus du matériau. Ensuite, cliquez deux fois sur le bouton de mise au point sur le côté gauche de la machine ou appuyez longuement sur le bouton "AF" sur le panneau de la machine jusqu'à ce que la tête laser commence à se déplacer. La mise au point est terminée lorsque la tête laser touche le matériau et se déplace vers le haut. Assurez-vous que la distance de mise au point est correcte avant chaque gravure.

    a. Appuyez longuement sur le bouton "AF" sur le panneau de la machine :截圖 2023-10-05 下午5.56.05.png


    b. Double-cliquez sur le bouton de mise au point sur le côté gauche de la machine :

    ezgif.com-video-to-gif (1).gif

  • Reportez-vous au lien pour vous assurer que la distance est correcte : Réglage de la distance de mise au point (Ador)



Déterminez votre résultat et la prochaine action à entreprendre :

  • La gravure/découpe est revenue à la normale >> Problème résolu

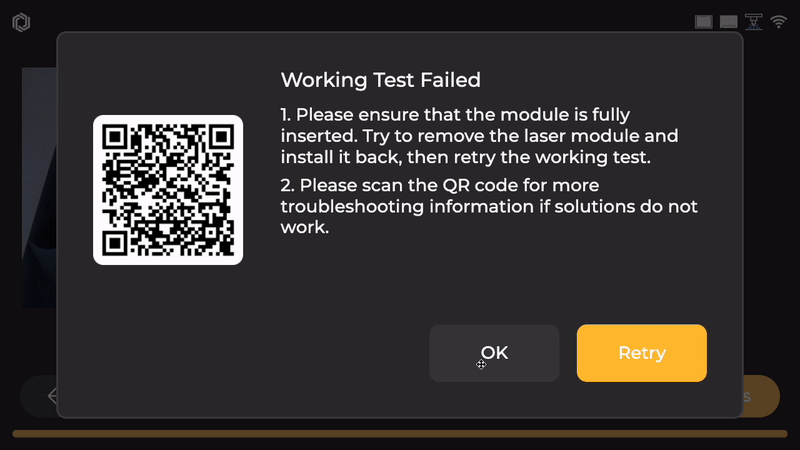

⚠︎ Si les étapes ci-dessus ne résolvent pas le problème, appuyez sur 'OK' >> 'Oui' >> terminez les paramètres de connexion, terminez le test de démarrage, puis procédez aux étapes suivantes.暫時跳過整機測試.gif



Étape 4 - Exclure la possibilité de problèmes de firmware

Une installation infructueuse du firmware peut entraîner une sortie laser instable ou une absence totale de laser. La réinitialisation aux paramètres d'usine peut efficacement éliminer la possibilité de problèmes de firmware.

  1. Tout d'abord, réinitialisez aux paramètres d'usine (Page principale > Machine > Paramètres > Réinitialiser aux paramètres d'usine > Oui)
    ezgif.com-gif-maker (4).gif
  2. Après la réinitialisation d'usine, suivez les étapes du lien sur Comment mettre à jour le firmware de la machine et assurez-vous qu'il est mis à jour vers la dernière version.

  3. Après la mise à jour, veuillez réexécuter la même tâche.



Déterminez votre résultat et la prochaine action à entreprendre :

  • Après la réinitialisation, la gravure/découpe fonctionne normalement >> Problème résolu



Étape 5 - Vérifier la sortie laser

Veuillez vérifier si le laser se déclenche.
Si vous n'êtes pas sûr qu'il y ait une sortie, vous pouvez regarder le matériau utilisé à l'étape 4 et confirmer s'il y a des marques de gravure/découpe ou changer le matériau en papier pour les tests.

Déterminez votre résultat et la prochaine action à entreprendre :



Étape 6 - Nettoyez la lentille interne et la broche POGO

Veuillez vous référer au lien ci-dessous pour la bonne façon de nettoyer le module.
Nettoyage du module laser (Module laser à diode 10W/20W)



Déterminez votre résultat et la prochaine action à entreprendre :



Étape 7 - Test d'impulsion laser

Passez directement en mode de contrôle pour le test d'impulsion laser. Insérez une feuille vierge, assurez-vous d'une mise au point précise, fermez bien le couvercle de la porte (Avant le test d'impulsion laser, veuillez confirmer que le symbole du couvercle de la porte affiche "fermé" 截圖 2023-09-26 下午8.34.25.png), et activez l'impulsion laser cinq fois pour évaluer la présence de marques."


Déterminez votre résultat et la prochaine action à entreprendre :
  • Non, la machine n'est pas capable d'effectuer une impulsion >>Matériel : Carte mère ou le module lui-même >>
    Veuillez vous référer à la vidéo dans Étape 7 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 10 - Contactez le service client.



Étape 8 - Réduisez la vitesse du ventilateur d'extraction

Si l'alimentation de la machine n'est pas stable et que la vitesse du ventilateur est réglée au maximum, la sortie laser peut devenir faible, voire inexistante.
Veuillez tester en réglant la vitesse du ventilateur au minimum, puis réessayez avec le même fichier.


Machine >> Paramètres >> Paramètres matériels >> Vitesse de rotation du ventilateur >> 10%



Déterminez votre résultat et la prochaine action à entreprendre :

  • Après avoir réduit la vitesse, la gravure/découpe est revenue à la normale>> Matériel : Carte mère ou l'adaptateur d'alimentation >> Veuillez vous référer à la vidéo dans Étape 8 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 10 - Contactez le service client



Étape 9 - Test de découpe

Afin de vérifier si le module laser est en bon état, veuillez préparer un morceau de bois/MDF de 3 mm et le placer dans le coin supérieur gauche.
Utilisez les paramètres par défaut dans Beam Studio et exécutez la tâche pour voir si elle peut être coupée sans problème.



Déterminez votre résultat et la prochaine action à entreprendre :

  • Oui, elle peut être coupée >> La machine n'a pas de problème >> Cela pourrait être lié au matériau >>
    Veuillez personnaliser vos paramètres (augmenter le taux, réduire la vitesse, augmenter le temps d'exécution)
  • Non, elle ne peut PAS être coupée, ou la machine ne se déclenche PAS du tout >> Matériel : Dégradation ou défaut du module >> Veuillez vous référer à la vidéo dans Étape 9 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 10 - Contactez le service client



Étape 10 - Contactez le service client

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
